CITROEN C3 PICASSO 2014 Libretti Di Uso E manutenzione (in Italian)

6
Allestimenti
99
Apertura
) Abbassare il ripiano portaoggetti.)
Premere il comando d'apertura dello sportellino.)
Abbassare lo sportellino. )
Ver ificare che il pianale mobile del bagagliaio sia in posizione alta.)
Caricare gli oggetti dall'interno del bagagliaio.

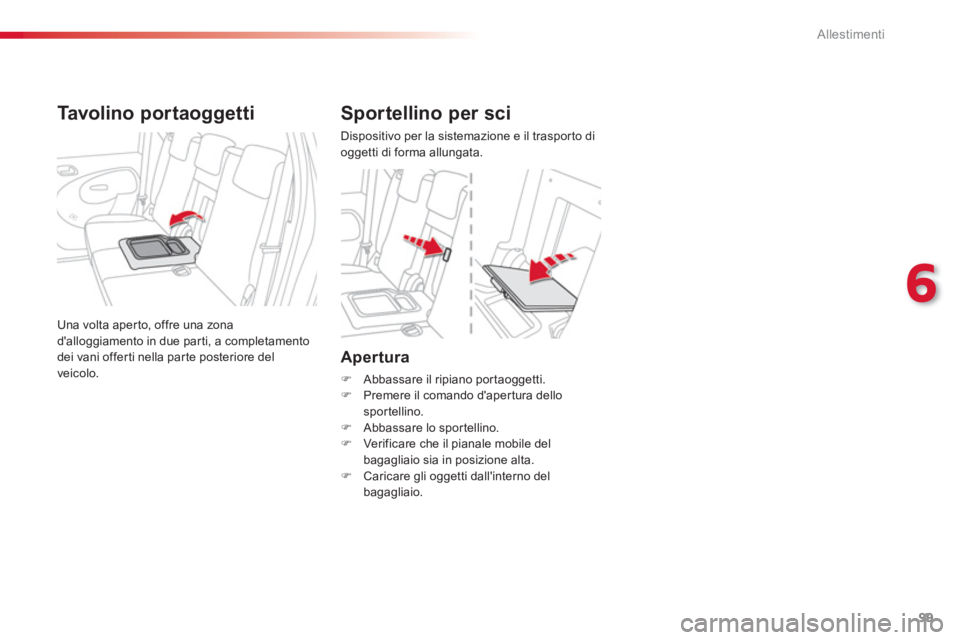

Sportellino per sci
Dispositivo per la sistemazione e il traspor to di
oggetti di forma allungata.
Una volta aperto, offre una zona
d'alloggiamento in due parti, a completamento
dei vani offerti nella parte posteriore del
veicolo.


Ta v o l i n o p o r t a oggetti

Allestimenti
100

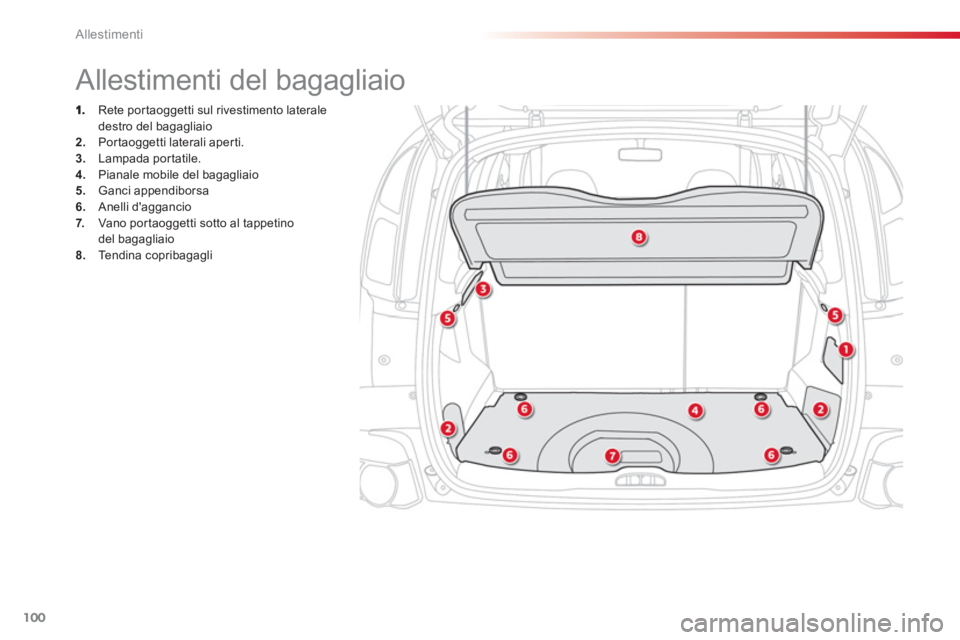

Allestimenti del bagagliaio

Rete portaoggetti sul rivestimento laterale
destro del bagagliaio2. Portaoggetti laterali aperti. 3.
Lampada por tatile. 4.
Pianale mobile del bagagliaio 5.
Ganci appendiborsa
6.Anelli d'aggancio
7. Vano portaoggetti sotto al tappetino
del bagagliaio 8.Tendina copribagagli

6
Allestimenti
101

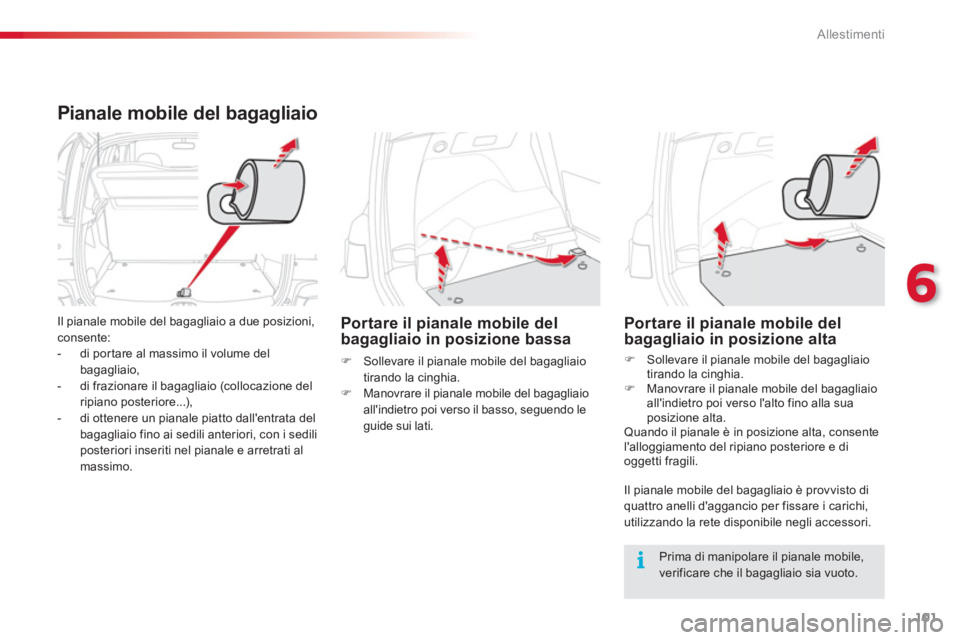

Pianale mobile del bagagliaio
Il pianale mobile del bagagliaio a due posizioni,
consente:


- di portare al massimo il volume del
bagagliaio,

- di frazionare il bagagliaio (collocazione del
ripiano posteriore...),

- di ottenere un pianale piatto dall'entrata del
bagagliaio fino ai sedili anteriori, con i sedili
posteriori inseriti nel pianale e arretrati al
massimo.

Portare il pianale mobile del
bagagliaio in posizione bassa


)
Sollevare il pianale mobile del bagagliaio
tirando la cinghia.

)
Manovrare il pianale mobile del bagagliaio
all'indietro poi verso il basso, seguendo le
guide sui lati.



Portare il pianale mobile del
bagagliaio in posizione alta


)
Sollevare il pianale mobile del bagagliaio
tirando la cinghia.

)
Manovrare il pianale mobile del bagagliaio
all'indietro poi verso l'alto fino alla sua
posizione alta.
Quando il pianale è in posizione alta, consente
l'alloggiamento del ripiano posteriore e di
oggetti fragili.
Il pianale mobile del bagagliaio è provvisto di
quattro anelli d'aggancio per fissare i carichi,
utilizzando la rete disponibile negli accessori.
Prima di manipolare il pianale mobile,
verificare che il bagagliaio sia vuoto.

Allestimenti
102

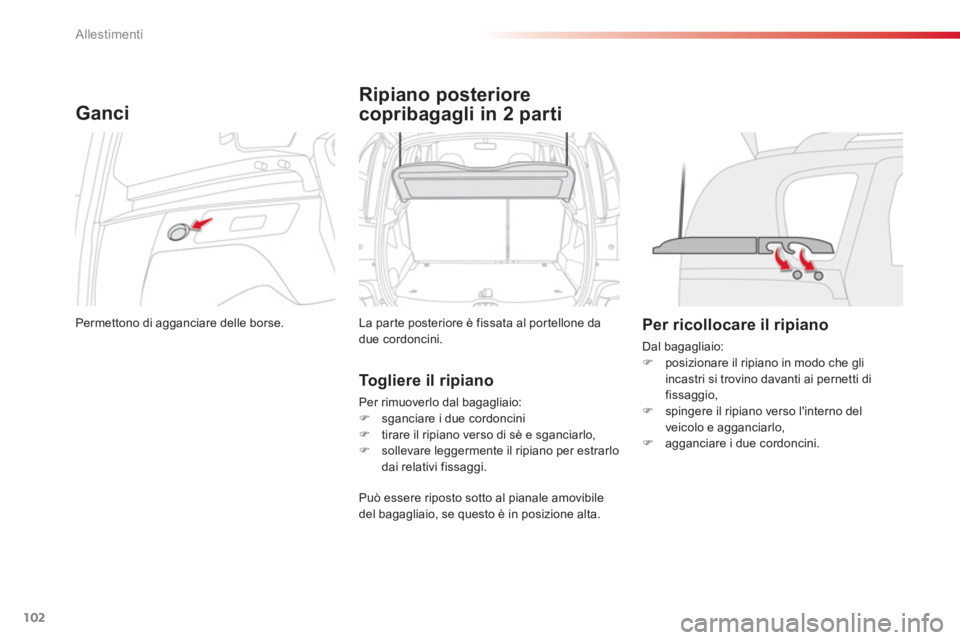

Ganci
Permettono di agganciare delle borse.
Ripiano posteriore
copribagagli in 2 parti

La par te posteriore è fissata al por tellone dadue cordoncini.


Togliere il ripiano

Per rimuoverlo dal bagagliaio: )
sganciare i due cordoncini )
tirare il ripiano verso di sè e sganciarlo, )
sollevare leggermente il ripiano per estrarlo
dai relativi fissaggi.

Per ricollocare il ripiano
Dal bagagliaio:)posizionare il ripiano in modo che gli incastri si trovino davanti ai pernetti difissaggio,)spingere il ripiano verso l'interno del
veicolo e agganciarlo, )agganciare i due cordoncini.


Può essere riposto sotto al pianale amovibile
del ba
gagliaio, se questo è in posizione alta.

6
Allestimenti
103

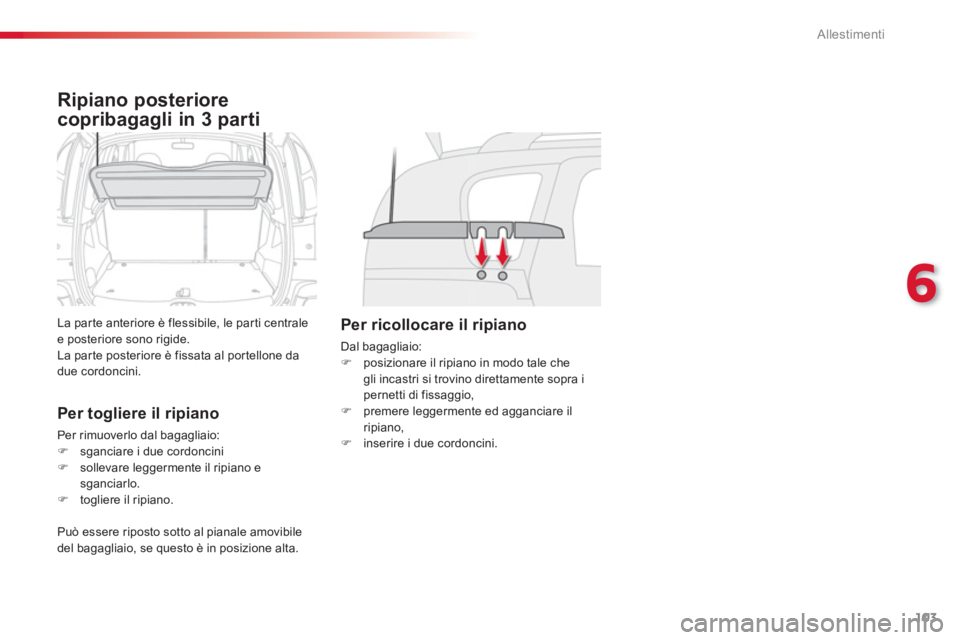

Ripiano posteriore
copribagagli in 3 parti
La parte anteriore è flessibile, le parti centralee posteriore sono rigide.
La par te posteriore è fissata al por tellone da due cordoncini.


Per togliere il ripiano
Per rimuoverlo dal bagagliaio: )sganciare i due cordoncini)sollevare leggermente il ripiano e sganciarlo.)togliere il ripiano.
Per ricollocare il ripiano
Dal bagagliaio: )
posizionare il ripiano in modo tale chegli incastri si trovino direttamente sopra ipernetti di fissaggio, )
premere leggermente ed agganciare ilripiano, )
inserire i due cordoncini.
Può essere riposto sotto al pianale amovibile
del ba
gagliaio, se questo è in posizione alta.

Sicurezza dei bambini
104

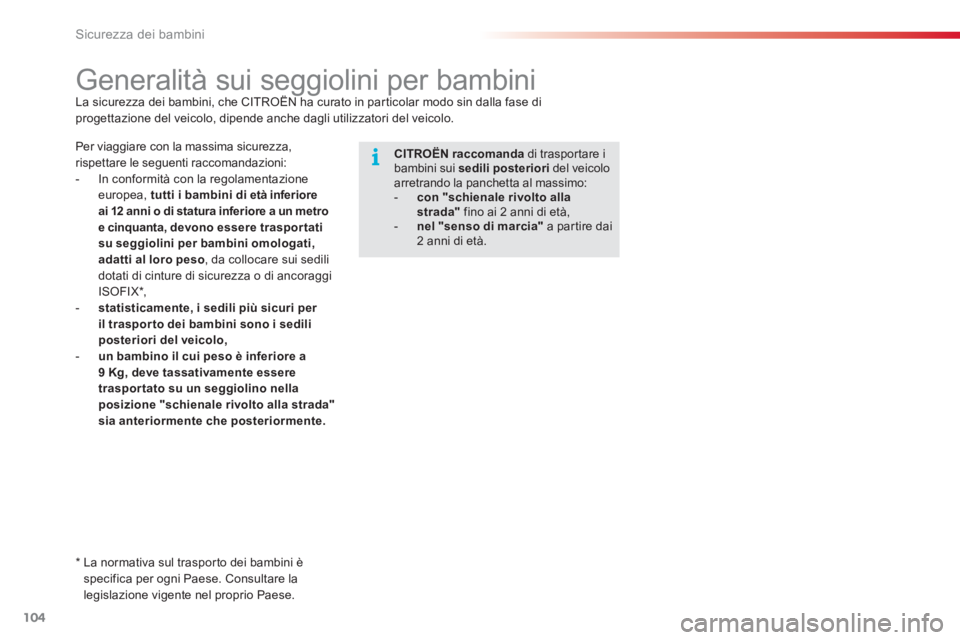

Generalità sui seggiolini per bambini
La sicurezza dei bambini, che CITROËN ha curato in particolar modo sin dalla fase di
progettazione del veicolo, dipende anche dagli utilizzatori del veicolo.

*

La normativa sul traspor to dei bambini è
specifica per ogni Paese. Consultare la
legislazione vigente nel proprio Paese. Per viaggiare con la massima sicurezza,
rispettare le seguenti raccomandazioni:


- In conformità con la regolamentazione
europea, tutti i bambini di età inferiore
ai 12 anni o di statura inferiore a un metro
e cinquanta, devono essere traspor tati
su seggiolini per bambini omologati,
adatti al loro peso
, da collocare sui sedili
dotati di cinture di sicurezza o di ancoraggi
ISOFIX * ,

- statisticamente, i sedili più sicuri per
il traspor to dei bambini sono i sedili
posteriori del veicolo,


- un bambino il cui peso è inferiore a
9 Kg, deve tassativamente essere
traspor tato su un seggiolino nella
posizione "schienale rivolto alla strada"
sia anteriormente che posteriormente.

CITROËN


raccomanda
di trasportare i
bambini sui sedili posteriori
del veicolo
arretrando la panchetta al massimo:


- con "schienale rivolto alla
strada"
fino ai 2 anni di età,

- nel "senso di marcia"
a par tire dai
2 anni di età.

7
Sicurezza dei bambini
105

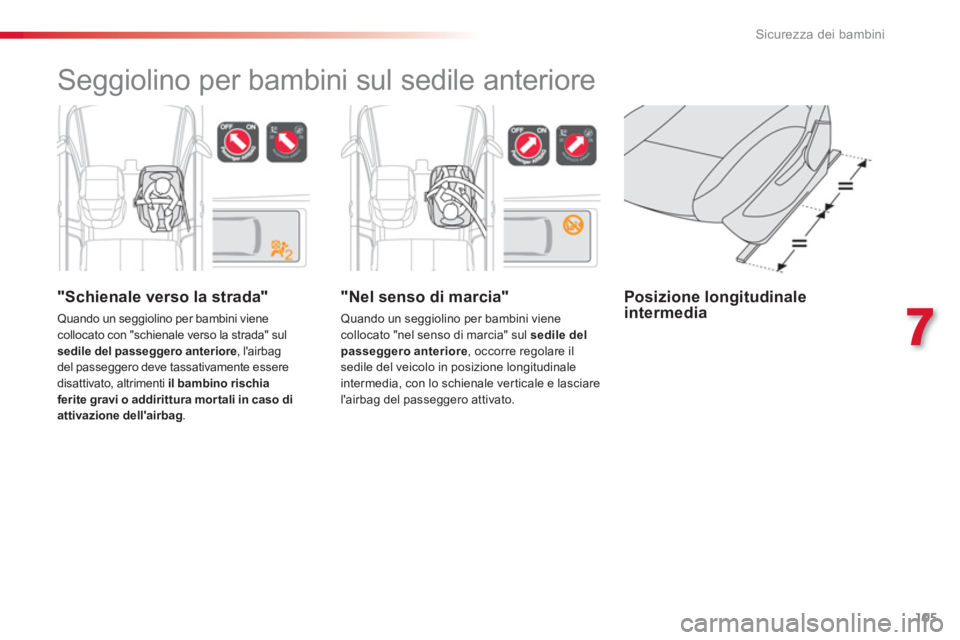

"Nel senso di marcia"

Quando un seggiolino per bambini viene
collocato "nel senso di marcia" sul sedile del
passeggero anteriore
, occorre regolare il
sedile del veicolo in posizione longitudinale
intermedia, con lo schienale ver ticale e lasciare
l'airbag del passeggero attivato.


"Schienale verso la strada"

Quando un seggiolino per bambini viene
collocato con "schienale verso la strada" sul
sedile del passeggero anteriore
, l'airbag
del passeggero deve tassativamente essere
disattivato, altrimenti il bambino rischia
ferite gravi o addirittura mor tali in caso di
attivazione dell'airbag
.

Seggiolino per bambini sul sedile anteriore


Posizione longitudinale
intermedia

Sicurezza dei bambini
106

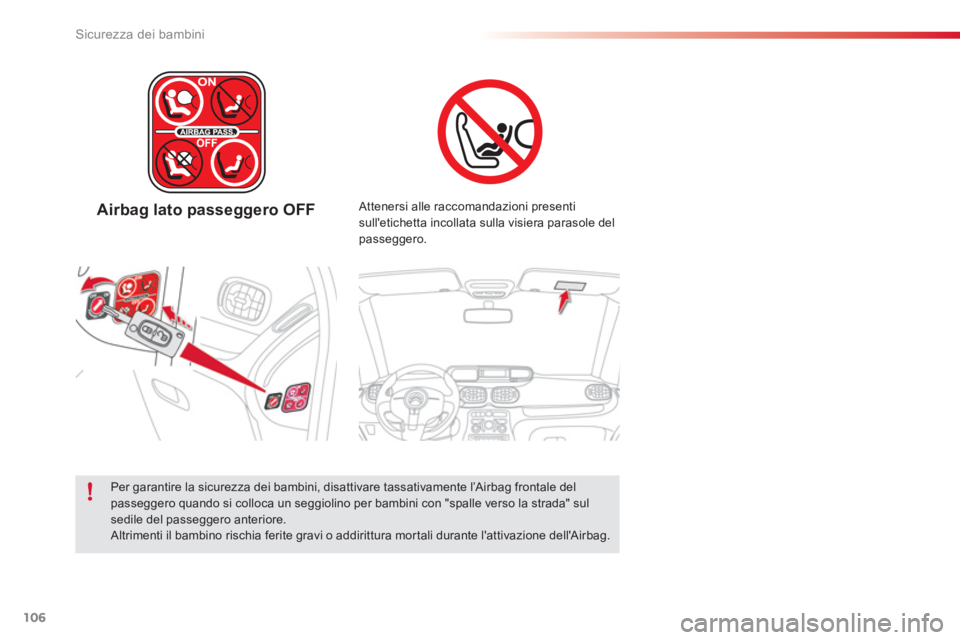

Airbag lato passeggero OFF
Attenersi alle raccomandazioni presentisull'etichetta incollata sulla visiera parasole delpasseggero.


Per garantire la sicurezza dei bambini, disattivare tassativamente l’Airbag frontale delpasseggero quando si colloca un seggiolino per bambini con "spalle verso la strada" sulsedile del passeggero anteriore. Altrimenti il bambino rischia ferite gravi o addirittura mortali durante l'attivazione dell'Airbag.

7
Sicurezza dei bambini
107
Gruppo 0+ : dalla nascita a 13 kgGruppi 1, 2 e 3 : da 9 a 36 kg



L1
"RÖMER Baby-Safe
Plus"
Da fissare con lo schienale verso la strada




L2"KIDDY Comfort Pro"
L'utilizzo della protezione è obbligatorio per il
traspor to dei bambini
piccoli (da 9 a 18 kg).
Gruppi 2 e 3: da 15 a 36 Kg



L4 "KLIPPAN Optima"A par tire dai 6 anni (circa 22 Kg), utilizzare solo il rialzo.




L5 "RÖMER KIDFIX"
Può essere fissato agli ancoraggi ISOFIX del veicolo. Il bambino è trattenuto dalla cintura di sicurezza.












Seggiolini per bambini raccomandati da
CITROËN
CITROËN propone una gamma completa di seggiolini per bambini da fissare con una cintura di
sicurezza a tre punti.

Sicurezza dei bambini
108













Collocazione dei seggiolini per bambini con cintura di sicurezza
Conformemente alla legislazione europea (Direttiva 2005/40), questa tabella indica le possibilità di montaggio dei seggiolini per bambini da fissare con
una cintura di sicurezza ed omologati nella categoria universale (a)
in funzione del peso del bambino e della posizione nel veicolo:

a:
Seggiolino per bambini universale: questo seggiolino può essere collocato su tutti i veicoli e fissato con la cintura di sicurezza.

b

:
Gruppo 0: dalla nascita a 10 Kg. Le navicelle non possono essere collocate sul sedile del passeggero anteriore.

c:
Consultare la legislazione in vigore nel proprio Paese prima di traspor tare il bambino su questo sedile.

U:
Sedile adatto alla collocazione di un seggiolino per bambini da fissare con una cintura di sicurezza ed omologato nella categoria "universale", con
"schienale verso la strada" e/o "nel senso di marcia".

X:
Sedile non adatto alla collocazione di un seggiolino per bambini del gruppo di peso indicato.
CITROËN raccomanda di traspor tare i bambini sui sedili posteriori arretrando la panchetta al massimo.

Peso del bambino ed età indicativa




Posizione



Inferiore a 13 kg


(gruppi 0 (b
) e 0+)
Fino ≈ 1 anno

Da 9 a 18 kg


(gruppo 1)
Da 1 a ≈ 3 anni

Da 15 a 25 kg


(gruppo 2)
Da 3 a ≈ 6 anni

Da 22 a 36 kg


(gruppo 3)
Da 6 a ≈ 10 anni
Sedile del passeggero
anteriore (c)


U



U



U



U


Sedili posteriori laterali

U



U



U



U


Sedile posteriore centrale

X



X



X



X
