Page 61 of 290
3
Confort
59

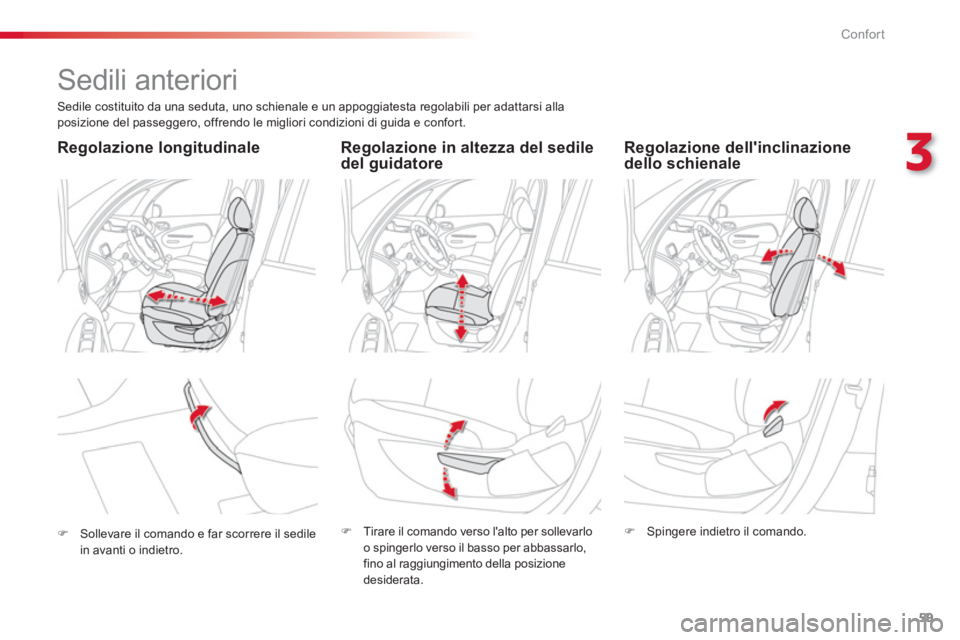

Sedili anteriori
Sedile costituito da una seduta, uno schienale e un appoggiatesta regolabili per adattarsi alla
posizione del passeggero, offrendo le migliori condizioni di guida e confor t.
Regolazione in altezza del sedile
del guidatore
Regolazione dell'inclinazione
dello schienale
Regolazione longitudinale
)
Sollevare il comando e far scorrere il sedile
in avanti o indietro.
)
Tirare il comando verso l'alto per sollevarlo
o spingerlo verso il basso per abbassarlo,
fino al raggiungimento della posizione
desiderata.
)
Spingere indietro il comando.
Page 62 of 290
Confort
60
Regolazione dell'appoggiagomito
)Premere il comando posto sotto l'estremità anteriore dell'appoggiagomito per sbloccarlo.
)
Collocarlo in posizione bassa.
)
Sollevarlo una tacca alla volta per
raggiungere la regolazione richiesta.
Per riportare l'appoggiagomito in posizione
ver ticale, sollevare e spingere
all'indietro oltre al punto di resistenza.
Regolazione in altezza
dell'appoggiatesta
)Per alzarlo, tirare verso l'alto.
)
Per rimuoverlo, premere il pulsante A
e tirare
verso l'alto.
)
Per riposizionarlo, inserire le aste
dell'appoggiatesta nei fori tenendole in
asse con lo schienale.
)
Per abbassarlo, premere
contemporaneamente il pulsante A
e
l'appoggiatesta.
L'appoggiatesta è provvisto di un telaio
che presenta una tacca, la quale ne
impedisce la discesa: si tratta di un
dispositivo di sicurezza in caso di ur to.
La regolazione è corretta se il bordo
superiore dell'appoggiatesta si trova
all'altezza della par te superiore della
testa.
Non viaggiare mai con gli appoggiatesta
abbassati; essi devono essere
correttamente posizionati e regolati.

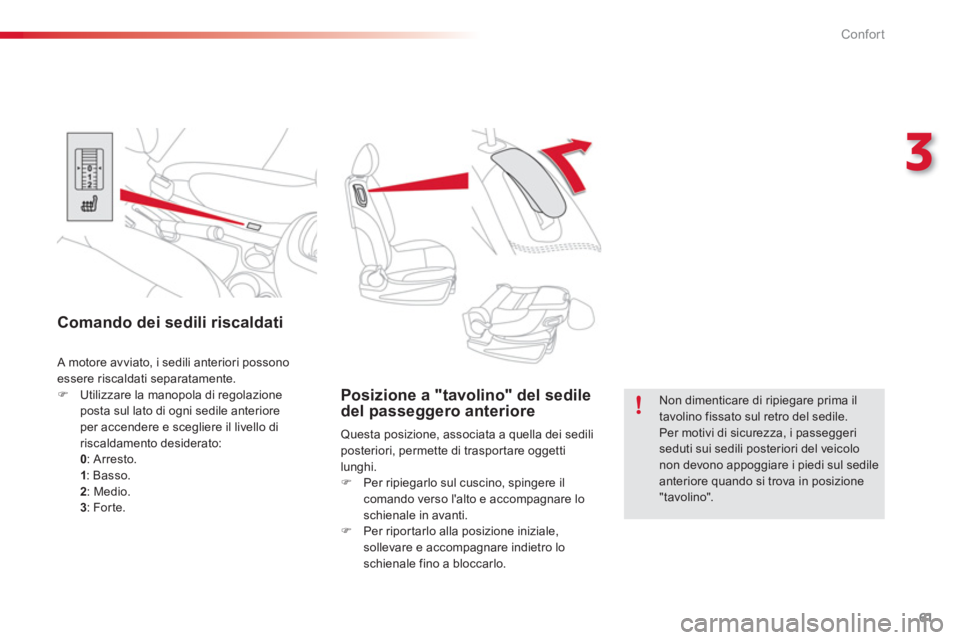

Page 63 of 290
3
Confort
61
Posizione a "tavolino" del sedile
del passeggero anteriore
Questa posizione, associata a quella dei sedili
posteriori, permette di trasportare oggetti
lunghi.
)
Per ripiegarlo sul cuscino, spingere il
comando verso l'alto e accompagnare lo
schienale in avanti.
)
Per ripor tarlo alla posizione iniziale,
sollevare e accompagnare indietro lo
schienale fino a bloccarlo. A motore avviato, i sedili anteriori possono
essere riscaldati separatamente.
)Utilizzare la manopola di regolazioneposta sul lato di ogni sedile anteriore per accendere e scegliere il livello di
riscaldamento desiderato:
0
: Arresto.
1
: Basso.
2
: Medio.
3
: For te.
Comando dei sedili riscaldati
Non dimenticare di ripiegare prima il tavolino fissato sul retro del sedile.
Per motivi di sicurezza, i passeggeriseduti sui sedili posteriori del veicolo non devono appoggiare i piedi sul sedileanteriore quando si trova in posizione "tavolino".

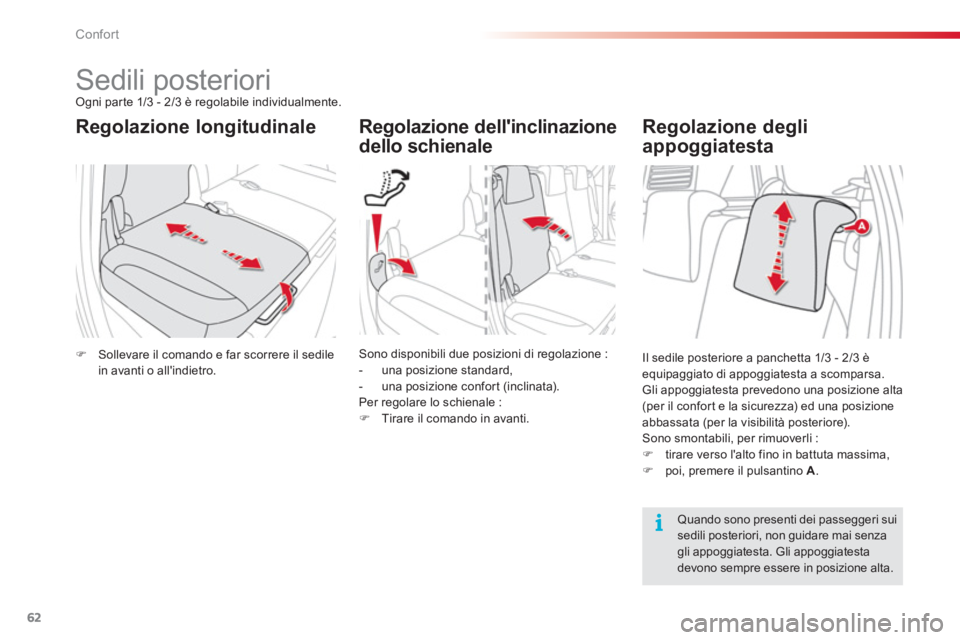

Page 64 of 290
Confort
62
Sedili posteriori Ogni par te 1/3 - 2/3 è regolabile individualmente.
Regolazione longitudinale
Regolazione dell'inclinazione
dello schienale
)Sollevare il comando e far scorrere il sedile in avanti o all'indietro.
Sono disponibili due posizioni di regolazione :
- una posizione standard,
- una posizione confort (inclinata).
Per regolare lo schienale : )
Tirare il comando in avanti.
Regolazione degli
appoggiatesta
Il sedile posteriore a panchetta 1/3 - 2/3 èequipaggiato di appoggiatesta a scomparsa.
Gli appoggiatesta prevedono una posizione alta (per il confor t e la sicurezza) ed una posizione
abbassata (per la visibilità posteriore).
Sono smontabili, per rimuoverli : )tirare verso l'alto fino in battuta massima, )poi, premere il pulsantino A.
Quando sono presenti dei passeggeri suisedili posteriori, non guidare mai senza gli appoggiatesta. Gli appoggiatesta devono sempre essere in posizione alta.

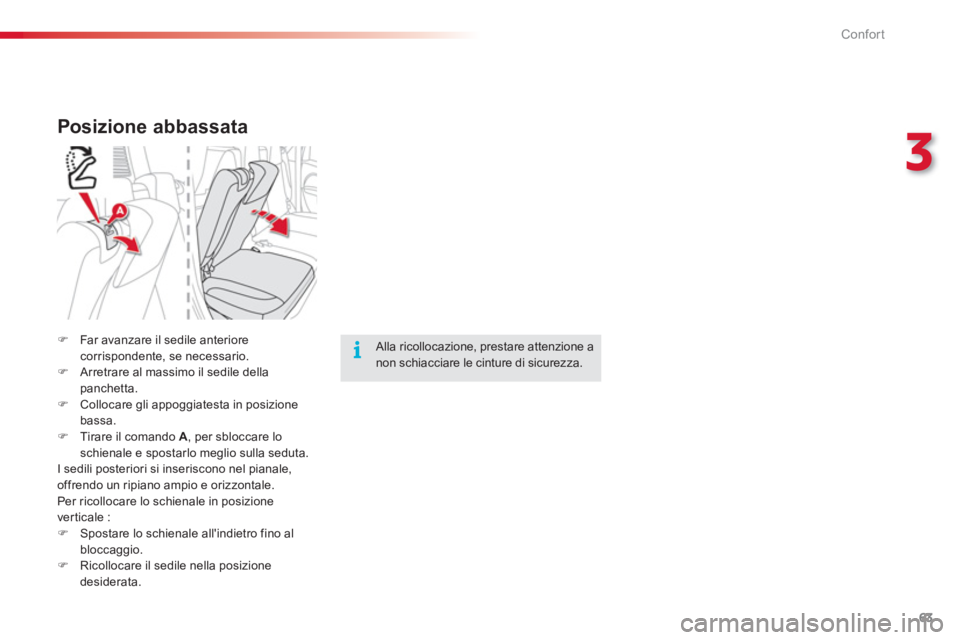

Page 65 of 290
3
Confort
63
Posizione abbassata
)Far avanzare il sedile anteriorecorrispondente, se necessario. )Arretrare al massimo il sedile della panchetta. )Collocare gli appoggiatesta in posizionebassa. )Tirare il comando A, per sbloccare lo schienale e spostarlo meglio sulla seduta.
I sedili posteriori si inseriscono nel pianale,
offrendo un ripiano ampio e orizzontale.
Per ricollocare lo schienale in posizione
v
erticale : )Spostare lo schienale all'indietro fino al
bloccaggio. )Ricollocare il sedile nella posizione desiderata.
Alla ricollocazione, prestare attenzione a non schiacciare le cinture di sicurezza.

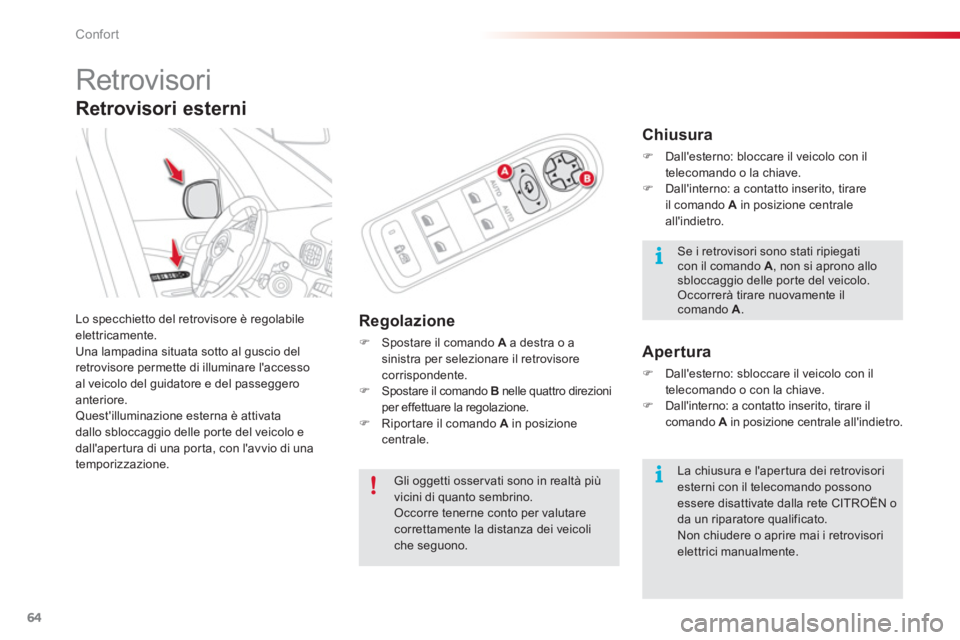

Page 66 of 290
Confort
64
Retrovisori
Lo specchietto del retrovisore è regolabile
elettricamente.
Una lampadina situata sotto al guscio del
retrovisore permette di illuminare l'accesso
al veicolo del guidatore e del passeggero
anteriore.
Quest'illuminazione esterna è attivata
dallo sbloccaggio delle por te del veicolo e
dall'aper tura di una por ta, con l'avvio di una
temporizzazione.
Chiusura
)Dall'esterno: bloccare il veicolo con il
t
elecomando o la chiave. )Dall'interno: a contatto inserito, tirareil comando Ain posizione centrale all'indietro.
Apertura
)Dall'esterno: sbloccare il veicolo con il
telecomando o con la chiave. )Dall'interno: a contatto inserito, tirare ilcomando A in posizione centrale all'indietro. A
Regolazione
)
Spostare il comando A
a destra o a sinistra per selezionare il retrovisore corrispondente.
)
Spostare il comando B
nelle quattro direzioni
per effettuare la regolazione.
)
Ripor tare il comando A
in posizione
centrale.
Se i retrovisori sono stati ripiegati con il comando A
, non si aprono allosbloccaggio delle por te del veicolo.Occorrerà tirare nuovamente il comando A.
La chiusura e l'aper tura dei retrovisori esterni con il telecomando possono essere disattivate dalla rete CITROËN o da un riparatore qualificato. Non chiudere o aprire mai i retrovisorielettrici manualmente. Gli oggetti osser vati sono in realtà più
vicini di quanto sembrino.
Occorre tenerne conto per valutare
correttamente la distanza dei veicoli
che seguono.
Retrovisori esterni

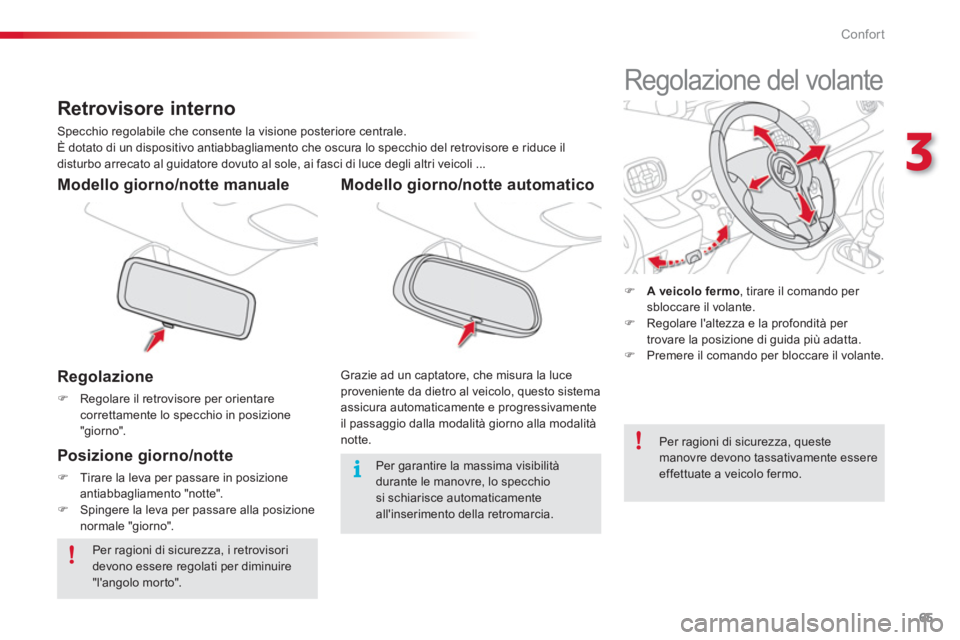

Page 67 of 290
3
Confort
65
Regolazione
)Regolare il retrovisore per orientare correttamente lo specchio in posizione
"giorno".
Modello giorno/notte manuale
Posizione
giorno/notte
)Tirare la leva per passare in posizione antiabbagliamento "notte". )Spingere la leva per passare alla posizionenormale "giorno".
Retrovisore interno
Specchio regolabile che consente la visione posteriore centrale.
È dotato di un dispositivo antiabbagliamento che oscura lo specchio del retrovisore e riduce il
disturbo arrecato al guidatore dovuto al sole, ai fasci di luce degli altri veicoli ...
Regolazione del volante
)
A veicolo fermo
, tirare il comando per
sbloccare il volante.
)
Regolare l'altezza e la profondità per
trovare la posizione di guida più adatta.
)
Premere il comando per bloccare il volante.
Per ragioni di sicurezza, i retrovisoridevono essere regolati per diminuire "l'angolo mor to".
Per ragioni di sicurezza, queste
manovre devono tassativamente essere
effettuate a veicolo fermo.
Modello giorno/notte automatico
Grazie ad un captatore, che misura la luce proveniente da dietro al veicolo, questo sistema assicura automaticamente e progressivamenteil passaggio dalla modalità giorno alla modalità notte.
Per garantire la massima visibilitàdurante le manovre, lo specchio si schiarisce automaticamente all'inserimento della retromarcia.

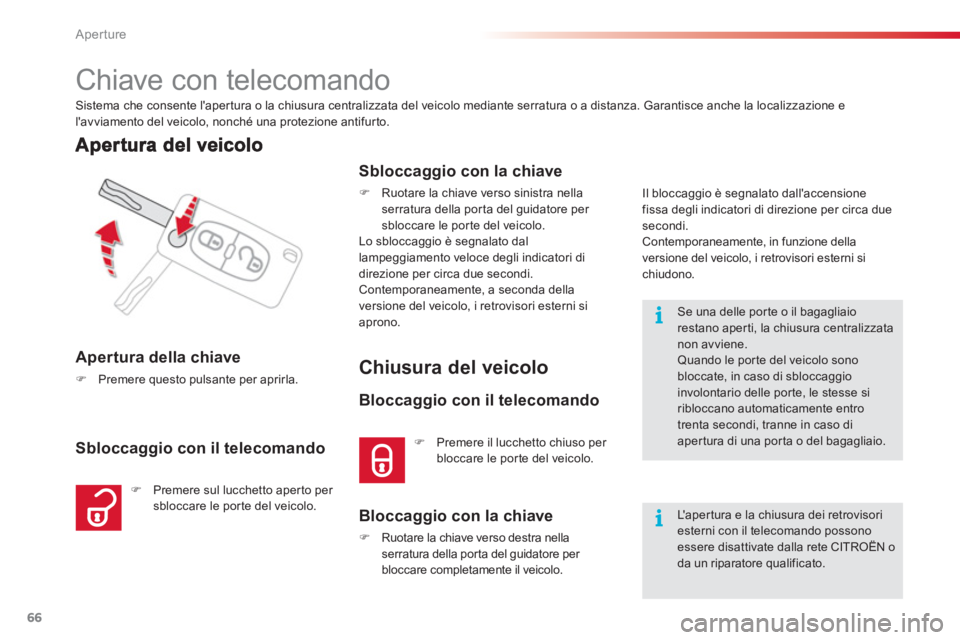

Page 68 of 290
Aperture
66
Chiave con telecomando
Sistema che consente l'apertura o la chiusura centralizzata del veicolo mediante serratura o a distanza. Garantisce anche la localizzazione e
l'avviamento del veicolo, nonché una protezione antifur to.
Apertura della chiave
)
Premere questo pulsante per aprirla.
)
Premere sul lucchetto aperto per sbloccare le porte del veicolo.
Sbloccaggio con la chiave
)
Ruotare la chiave verso sinistra nella
serratura della por ta del guidatore per
sbloccare le por te del veicolo.
Lo sbloccaggio è segnalato dal
lampeggiamento veloce degli indicatori di
direzione per circa due secondi.
Contemporaneamente, a seconda della
versione del veicolo, i retrovisori esterni si
aprono.
Sbloccaggio con il telecomando
Chiusura del veicolo
)Premere il lucchetto chiuso per
bloccare le por te del veicolo.
Bloccaggio con la chiave
)
Ruotare la chiave verso destra nellaserratura della por ta del guidatore per
bloccare completamente il veicolo.
Bloccaggio con il telecomando
Se una delle por te o il bagagliaiorestano aperti, la chiusura centralizzata non avviene. Quando le por te del veicolo sono bloccate, in caso di sbloccaggio involontario delle porte, le stesse si ribloccano automaticamente entrotrenta secondi, tranne in caso diapertura di una por ta o del bagagliaio.
L' aper tura e la chiusura dei retrovisori esterni con il telecomando possono essere disattivate dalla rete CITROËN oda un riparatore qualificato. Il blocca
ggio è segnalato dall'accensione
fissa degli indicatori di direzione per circa due secondi.
Contemporaneamente, in funzione della
vers
ione del veicolo, i retrovisori esterni si chiudono.

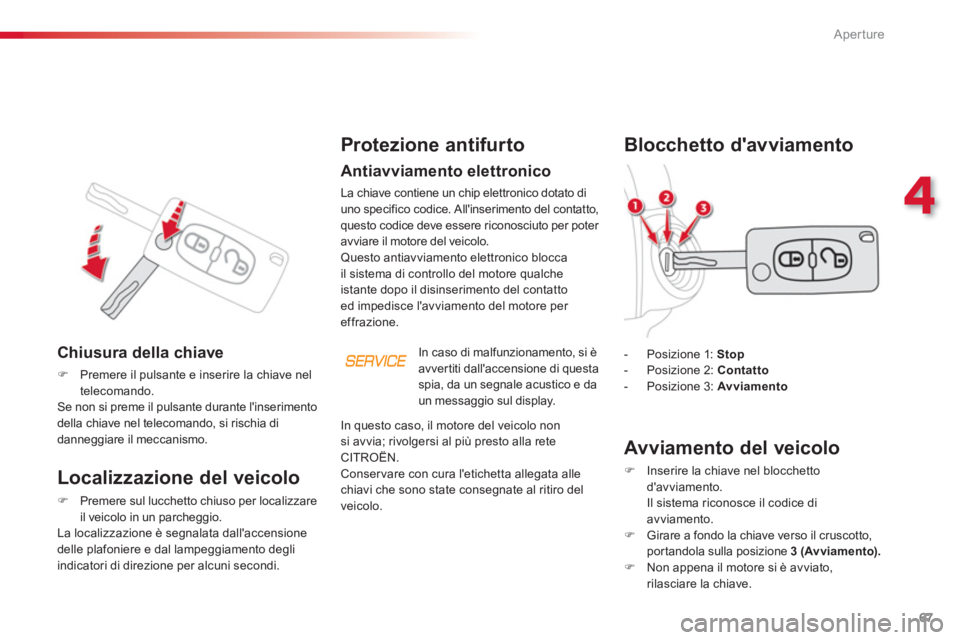

Page 69 of 290
4
Aperture
67
Localizzazione del veicolo
)
Premere sul lucchetto chiuso per localizzare
il veicolo in un parcheggio.
La localizzazione è segnalata dall'accensione
delle plafoniere e dal lampeggiamento degli
indicatori di direzione per alcuni secondi.
Antiavviamento elettronico
La chiave contiene un chip elettronico dotato diuno specifico codice. All'inserimento del contatto, questo codice deve essere riconosciuto per poter avviare il motore del veicolo.Questo antiavviamento elettronico bloccail sistema di controllo del motore qualcheistante dopo il disinserimento del contatto
ed impedisce l'avviamento del motore per effrazione.
Protezione antifurto
In caso di malfunzionamento, si è
avvertiti dall'accensione di questa
spia, da un segnale acustico e da
un messaggio sul display.
Chiusura della chiave
)Premere il pulsante e inserire la chiave nel
telecomando.
Se non si preme il pulsante durante l'inserimento
della chiave nel telecomando, si rischia di
danne
ggiare il meccanismo.
Blocchetto d'avviamento
- Posizione 1: Stop
- Posizione 2: Contatto
- Posizione 3: Av viamento
Avviamento del veicolo
)
Inserire la chiave nel blocchetto
d'avviamento.
Il sistema riconosce il codice di
avviamento.
)
Girare a fondo la chiave verso il cruscotto,
por tandola sulla posizione 3 (Avviamento).
)
Non appena il motore si è avviato,
rilasciare la chiave.
In questo caso, il motore del veicolo non
si avvia; rivol
gersi al più presto alla reteCITROËN. Conservare con cura l'etichetta allegata alle chiavi che sono state consegnate al ritiro del
veicolo.

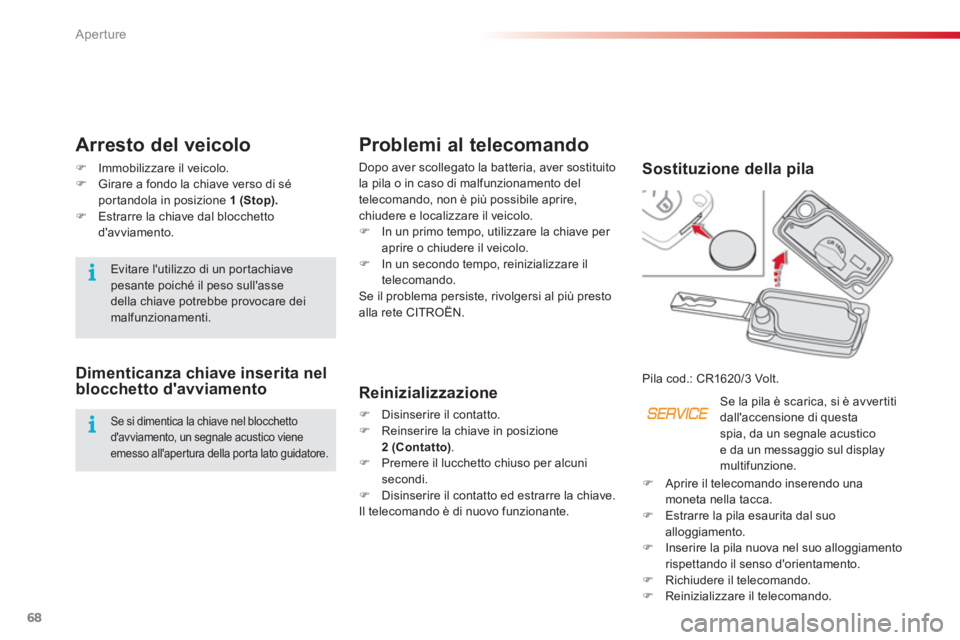

Page 70 of 290
Aperture
68
Problemi al telecomando
Dopo aver scollegato la batteria, aver sostituitola pila o in caso di malfunzionamento del
telecomando, non è più possibile aprire,
chiudere e localizzare il veicolo. ) In un primo tempo, utilizzare la chiave per
aprire o chiudere il veicolo. ) In un secondo tempo, reinizializzare il
telecomando.
Se il problema persiste, rivolgersi al più presto
alla rete CITROËN.
Sostituzione della pila
Pila cod.: CR1620/3 Volt.
Reinizializzazione
)
Disinserire il contatto. )
Reinserire la chiave in posizione2 (Contatto). )
Premere il lucchetto chiuso per alcunisecondi. )
Disinserire il contatto ed estrarre la chiave.
Il telecomando è di nuovo funzionante.
Se la pila è scarica, si è avver titi
dall'accensione di questa
spia, da un segnale acusticoe da un messaggio sul displaymultifunzione.
Dimenticanza chiave inserita nel
blocchetto d'avviamento
Arresto del veicolo
)
Immobilizzare il veicolo.
)
Girare a fondo la chiave verso di sé
por tandola in posizione 1 (Stop).
)
Estrarre la chiave dal blocchetto
d'avviamento.
)Aprire il telecomando inserendo una moneta nella tacca. )Estrarre la pila esaurita dal suo alloggiamento. )Inserire la pila nuova nel suo alloggiamento rispettando il senso d'orientamento. )Richiudere il telecomando. )Reinizializzare il telecomando.
Evitare l'utilizzo di un por tachiave
pesante poiché il peso sull'asse
della chiave potrebbe provocare dei
malfunzionamenti.
Se si dimentica la chiave nel blocchetto
d'avviamento, un segnale acustico viene
emesso all'apertura della porta lato guidatore.
