CITROEN C3 PICASSO 2014 Libretti Di Uso E manutenzione (in Italian)

4
Aperture
69

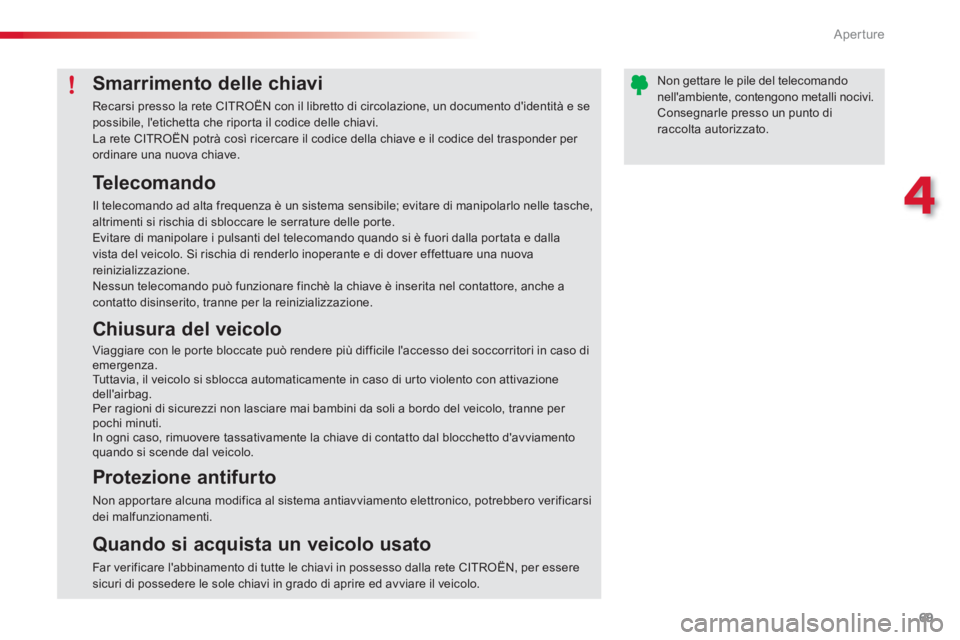

Te l e c o m a n d o

Il telecomando ad alta frequenza è un sistema sensibile; evitare di manipolarlo nelle tasche,altrimenti si rischia di sbloccare le serrature delle por te.
Evitare di manipolare i pulsanti del telecomando quando si è fuori dalla portata e dallavista del veicolo. Si rischia di renderlo inoperante e di dover effettuare una nuova reinizializzazione.
Nessun telecomando può funzionare finchè la chiave è inserita nel contattore, anche a contatto disinserito, tranne per la reinizializzazione.


Chiusura del veicolo

Viaggiare con le por te bloccate può rendere più difficile l'accesso dei soccorritori in caso diemergenza. Tuttavia, il veicolo si sblocca automaticamente in caso di ur to violento con attivazione dell'airbag. Per ragioni di sicurezzi non lasciare mai bambini da soli a bordo del veicolo, tranne per pochi minuti. In ogni caso, rimuovere tassativamente la chiave di contatto dal blocchetto d'avviamento quando si scende dal veicolo.


Protezione antifur to

Non appor tare alcuna modifica al sistema antiavviamento elettronico, potrebbero verificarsi dei malfunzionamenti.


Quando si acquista un veicolo usato

Far verificare l'abbinamento di tutte le chiavi in possesso dalla rete CITROËN, per esseresicuri di possedere le sole chiavi in grado di aprire ed avviare il veicolo.
Smarrimento delle chiavi

Recarsi presso la rete CITROËN con il libretto di circolazione, un documento d'identità e se possibile, l'etichetta che riporta il codice delle chiavi.
La rete CITROËN potrà così ricercare il codice della chiave e il codice del trasponder per ordinare una nuova chiave.







Non gettare le pile del telecomando
nell'ambiente, contengono metalli nocivi.
Consegnarle presso un punto di
raccolta autorizzato.

Aperture
70

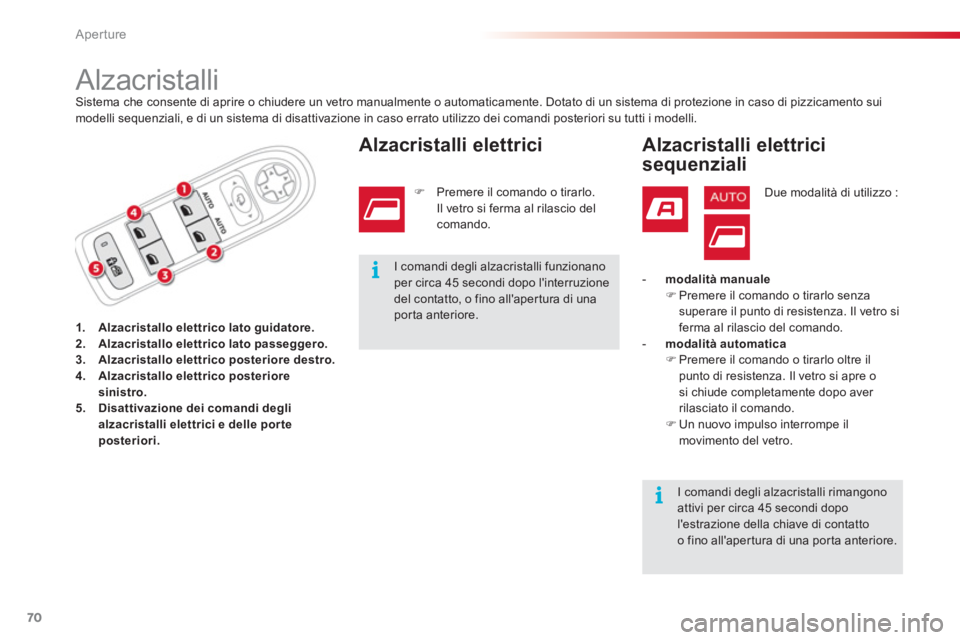

Alzacristalli Sistema che consente di aprire o chiudere un vetro manualmente o automaticamente. Dotato di un sistema di protezione in caso di pizzicamento sui modelli sequenziali, e di un sistema di disattivazione in caso errato utilizzo dei comandi posteriori su tutti i modelli.
1.Alzacristallo elettrico lato guidatore.2.
Alzacristallo elettrico lato passeggero.3.Alzacristallo elettrico posteriore destro.4.Alzacristallo elettrico posteriore
sinistro.5.Disattivazione dei comandi degli alzacristalli elettrici e delle por te
posteriori.

Alzacristalli elettrici
)Premere il comando o tirarlo.
Il vetro si ferma al rilascio delcomando.
Alzacristalli elettrici
sequenziali
Due modalità di utilizzo :
-modalità manuale)Premere il comando o tirarlo senzasuperare il punto di resistenza. Il vetro siferma al rilascio del comando.

- modalità automatica)Premere il comando o tirarlo oltre il punto di resistenza. Il vetro si apre o
si chiude completamente dopo aver
rilasciato il comando.)Un nuovo impulso interrompe ilmovimento del vetro.
I comandi degli alzacristalli funzionanoper circa 45 secondi dopo l'interruzione del contatto, o fino all'apertura di unaporta anteriore.

I comandi degli alzacristalli rimangono attivi per circa 45 secondi dopol'estrazione della chiave di contatto
o fino all'aper tura di una por ta anteriore.

4
Aperture
71

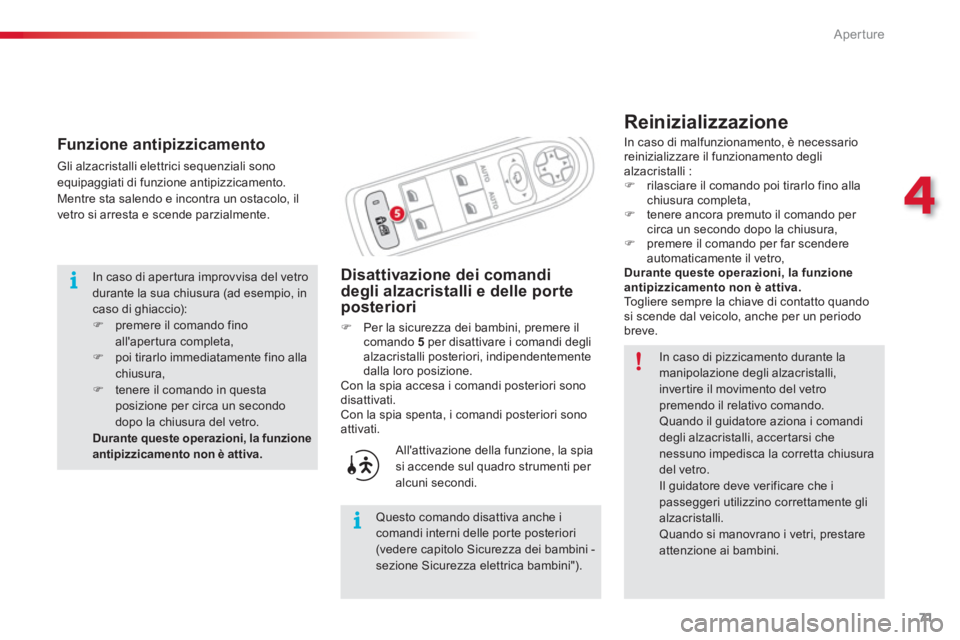

Reinizializzazione
Disattivazione dei comandi degli alzacristalli e delle porte posteriori
)Per la sicurezza dei bambini, premere il comando 5
per disattivare i comandi deglialzacristalli posteriori, indipendentemente dalla loro posizione. Con la spia accesa i comandi posteriori sono disattivati. Con la spia spenta, i comandi posteriori sonoattivati.
All'attivazione della
funzione, la spiasi accende sul quadro strumenti per alcuni secondi.
Questo comando disattiva anche icomandi interni delle por te posteriori(vedere capitolo Sicurezza dei bambini -sezione Sicurezza elettrica bambini").

In caso di pizzicamento durante lamanipolazione degli alzacristalli, invertire il movimento del vetro premendo il relativo comando.
Quando il guidatore aziona i comandi
degli alzacristalli, accer tarsi che nessuno impedisca la corretta chiusuradel vetro.
Il guidatore deve verificare che ipasseggeri utilizzino correttamente glialzacristalli. Quando si manovrano i vetri, prestareattenzione ai bambini.


Funzione antipizzicamento

Gli alzacristalli elettrici sequenziali sono equipaggiati di funzione antipizzicamento.
Mentre sta salendo e incontra un ostacolo, ilvetro si arresta e scende parzialmente.
In caso di apertura improvvisa del vetro durante la sua chiusura (ad esempio, incaso di ghiaccio):)
premere il comando fino all'apertura completa, )
poi tirarlo immediatamente fino alla chiusura,)
tenere il comando in questa posizione per circa un secondo dopo la chiusura del vetro.
Durante queste operazioni, la funzioneantipizzicamento non è attiva.

In caso di malfunzionamento, è necessario
reinizializzare il funzionamento deglialzacristalli :) rilasciare il comando poi tirarlo fino alla chiusura completa,)
tenere ancora premuto il comando per circa un secondo dopo la chiusura, )
premere il comando per far scendere
automaticamente il vetro,
Durante queste operazioni, la funzioneantipizzicamento non è attiva. Togliere sempre la chiave di contatto quandosi scende dal veicolo, anche per un periodobreve.

Aperture
72

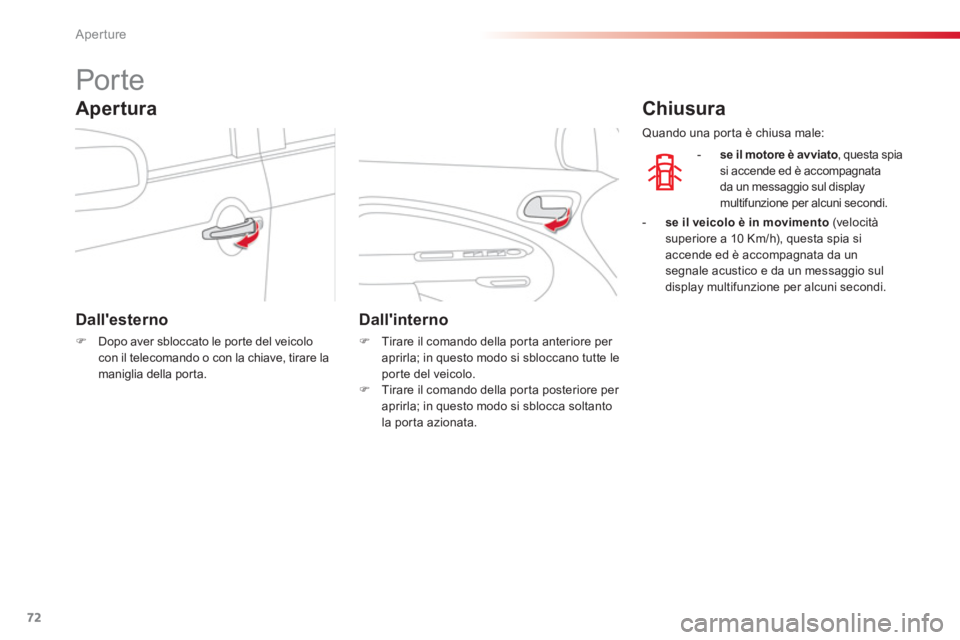

Por te


Dall'esterno



)
Dopo aver sbloccato le por te del veicolo
con il telecomando o con la chiave, tirare la
maniglia della por ta.





Dall'interno
)
Tirare il comando della por ta anteriore per
aprirla; in questo modo si sbloccano tutte le
por te del veicolo.

)
Tirare il comando della por ta posteriore per
aprirla; in questo modo si sblocca soltanto
la por ta azionata.




Chiusura


-
se il motore è avviato, questa spia o
si accende ed è accompagnata
da un messaggio sul displaymultifunzione per alcuni secondi.
Apertura
Quando una por ta è chiusa male:

- se il veicolo è in movimento
(velocità
superiore a 10 Km/h), questa spia si
accende ed è accompagnata da un
segnale acustico e da un messaggio sul
display multifunzione per alcuni secondi.

4
Aperture
73

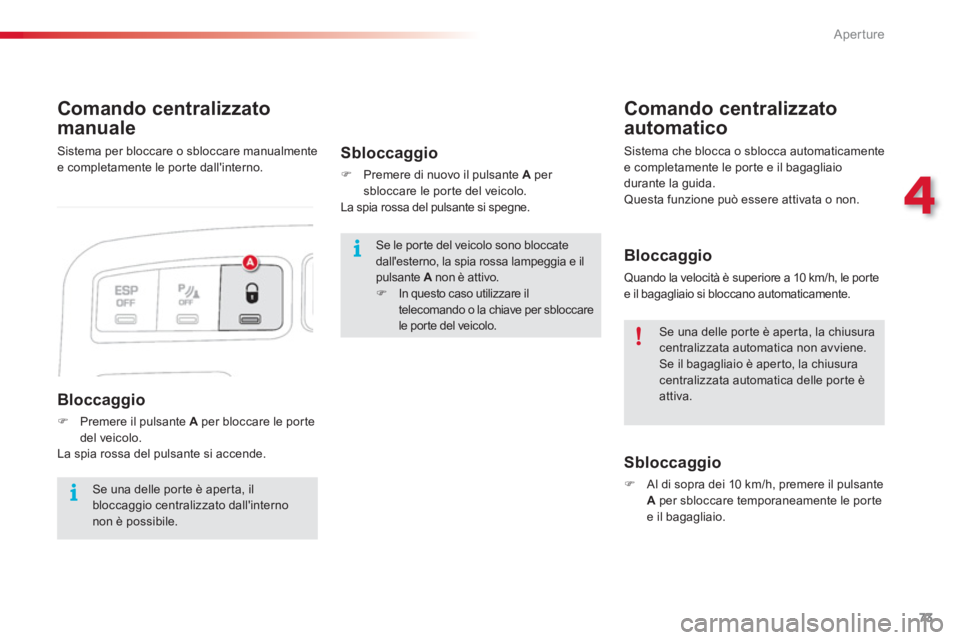

Comando centralizzato
manuale

Bloccaggio



)
Premere il pulsante A
per bloccare le porte
del veicolo.
La spia rossa del pulsante si accende.


Comando centralizzato
automatico


Sbloccaggio
)
Al di sopra dei 10 km/h, premere il pulsanteAper sbloccare temporaneamente le portee il bagagliaio.



Sbloccaggio



)
Premere di nuovo il pulsante A
per
sbloccare le por te del veicolo.
La spia rossa del pulsante si spegne.


Bloccaggio
Quando la velocità è superiore a 10 km/h, le porte e il bagagliaio si bloccano automaticamente. Se le por te del veicolo sono bloccate
dall'esterno, la spia rossa lampeggia e il
pulsante A
non è attivo.


)
In questo caso utilizzare il
telecomando o la chiave per sbloccare
le porte del veicolo.


Se una delle por te è aper ta, il
bloccaggio centralizzato dall'interno
non è possibile. Se una delle por te è aper ta, la chiusura
centralizzata automatica non avviene.
Se il bagagliaio è aper to, la chiusura
centralizzata automatica delle porte è
attiva. Sistema per bloccare o sbloccare manualmente
e completamente le porte dall'interno. Sistema che blocca o sblocca automaticamente
e completamente le porte e il bagagliaio
durante la guida.
Questa funzione può essere attivata o non.

Aperture
74

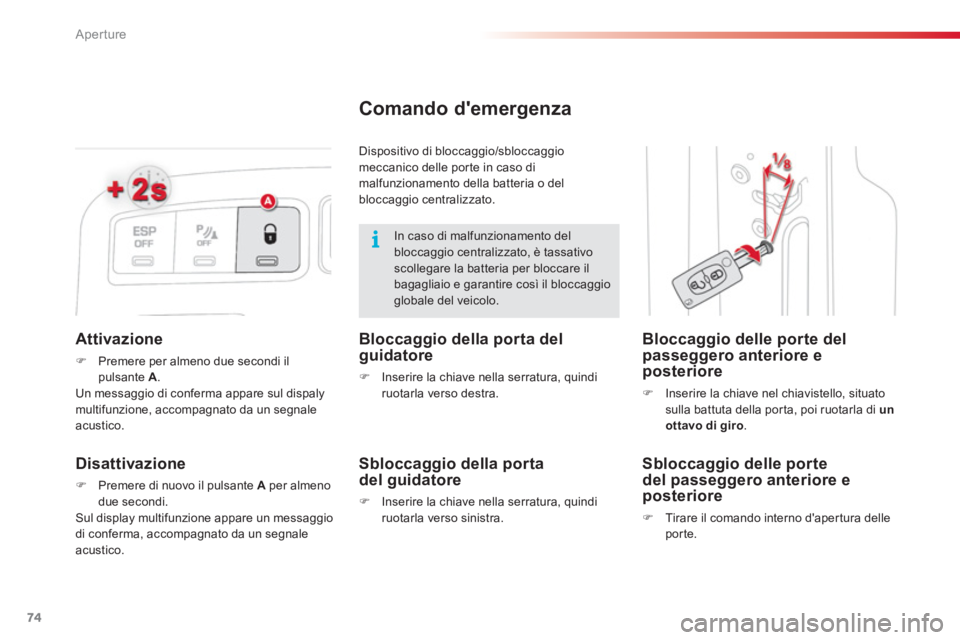

Attivazione
)Premere per almeno due secondi il pulsante A
.
Un messaggio di conferma appare sul dispaly
multifunzione, accompagnato da un segnale
acustico.


Disattivazione



)
Premere di nuovo il pulsante A
per almeno
due secondi.
Sul display multifunzione appare un messaggio
di conferma, accompagnato da un segnale acustico.

Comando d'emergenza


Bloccaggio delle porte del
passeggero anteriore e
posteriore


)
Inserire la chiave nel chiavistello, situato
sulla battuta della por ta, poi ruotarla di un
ottavo di giro
.



Bloccaggio della porta del
guidatore


)
Inserire la chiave nella serratura, quindi
ruotarla verso destra.



Sbloccaggio della porta
del guidatore


)
Inserire la chiave nella serratura, quindi
ruotarla verso sinistra.



Sbloccaggio delle porte
del passeggero anteriore e
posteriore


)
Tirare il comando interno d'aper tura delle
porte.

In caso di malfunzionamento del
bloccaggio centralizzato, è tassativo
scollegare la batteria per bloccare il
bagagliaio e garantire così il bloccaggio
globale del veicolo. Dispositivo di bloccaggio/sbloccaggio
meccanico delle por te in caso di
malfunzionamento della batteria o del
bloccaggio centralizzato.

4
Aperture
75


)

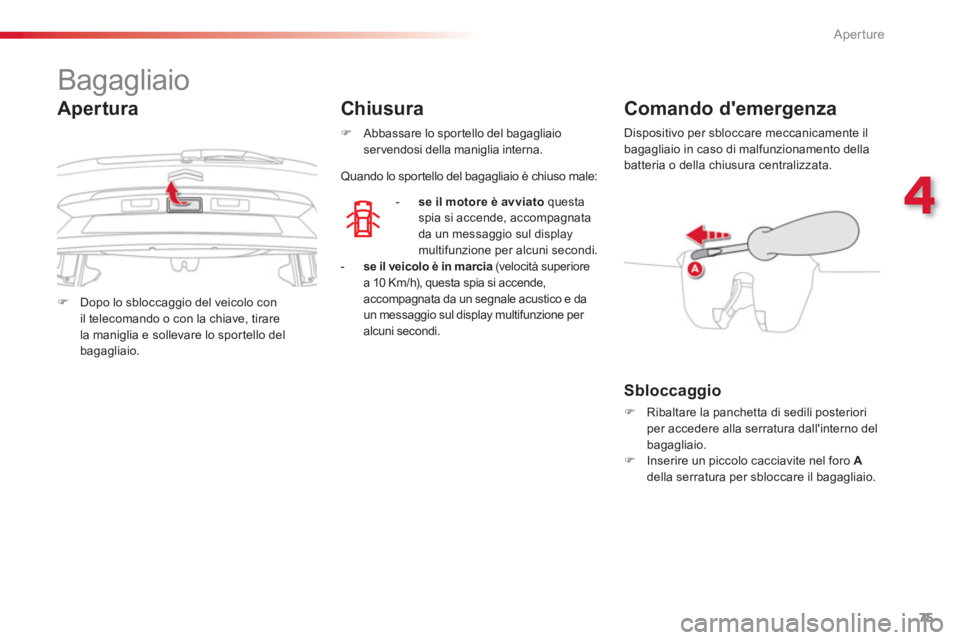

Dopo lo sbloccaggio del veicolo con
il telecomando o con la chiave, tirare
la maniglia e sollevare lo spor tello del
bagagliaio.













Bagagliaio



- se il motore è avviatoquestaspia si accende, accompagnata
da un messaggio sul display multifunzione per alcuni secondi.
Comando d'emergenza

Sbloccaggio



)
Ribaltare la panchetta di sedili posteriori
per accedere alla serratura dall'interno del
bagagliaio.

)
Inserire un piccolo cacciavite nel foro A

della serratura per sbloccare il bagagliaio.


Chiusura

Quando lo spor tello del bagagliaio è chiuso male:


Apertura


- se il veicolo è in marcia
(velocità superiore
a 10 Km/h), questa spia si accende,
accompagnata da un segnale acustico e da
un messaggio sul display multifunzione per
alcuni secondi.


)
Abbassare lo spor tello del bagagliaio
servendosi della maniglia interna. Dispositivo per sbloccare meccanicamente il
bagagliaio in caso di malfunzionamento della
batteria o della chiusura centralizzata.

Aperture
76

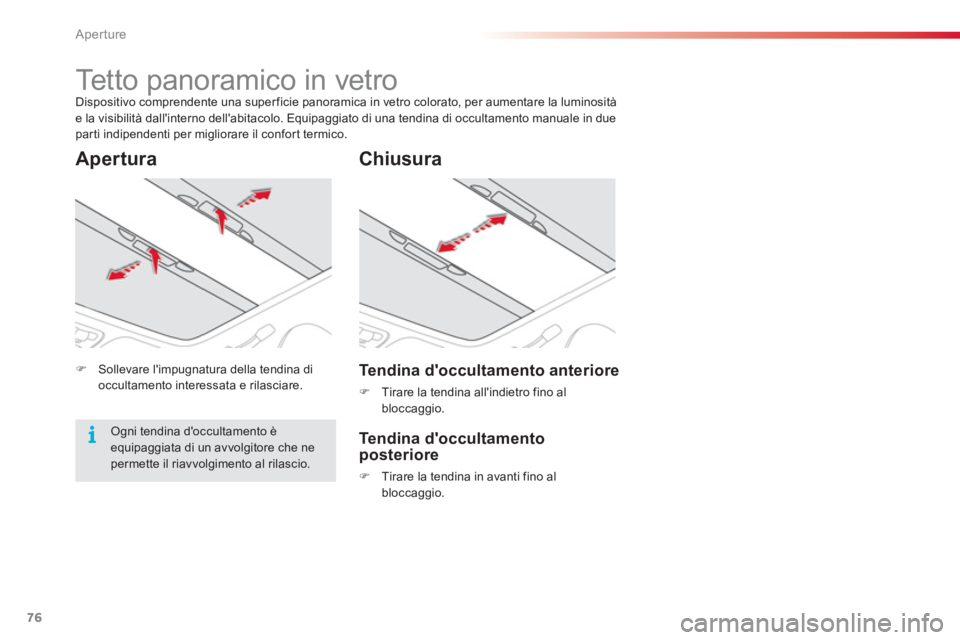

Tetto panoramico in vetro
Dispositivo comprendente una super ficie panoramica in vetro colorato, per aumentare la luminosità
e la visibilità dall'interno dell'abitacolo. Equipaggiato di una tendina di occultamento manuale in due
par ti indipendenti per migliorare il confor t termico.

Chiusura


Tendina d'occultamento
posteriore


)
Tirare la tendina in avanti fino al
bloccaggio.




Tendina d'occultamento anteriore



)
Tirare la tendina all'indietro fino al
bloccaggio.

Apertura
)Sollevare l'impugnatura della tendina di occultamento interessata e rilasciare.
Ogni tendina d'occultamento è
equipaggiata di un avvolgitore che ne
permette il riavvolgimento al rilascio.

4
Aperture
77

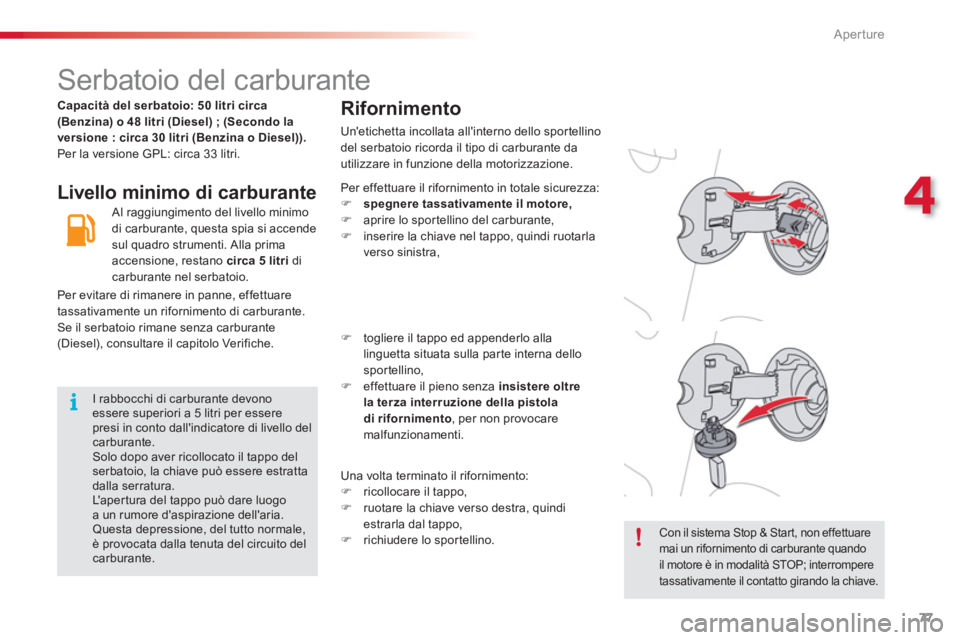

Serbatoio del carburante


Livello minimo di carburante Rifornimento
Un'etichetta incollata all'interno dello sportellino
del serbatoio ricorda il tipo di carburante da
utilizzare in funzione della motorizzazione.
Al ra
ggiungimento del livello minimo
di carburante, questa spia si accende
sul quadro strumenti. Alla prima
accensione, restano circa 5 litri dicarburante nel serbatoio. P
er effettuare il rifornimento in totale sicurezza:)spegnere tassativamente il motore,) aprire lo spor tellino del carburante,
)
inserire la chiave nel tappo, quindi ruotarla
verso sinistra,
) togliere il tappo ed appenderlo alla linguetta situata sulla par te interna dello sportellino, )
effettuare il pieno senza insistere oltrela terza interruzione della pistola di rifornimento
, per non provocare
m
alfunzionamenti.
Una volta terminato il ri
fornimento: ) ricollocare il tappo, )
ruotare la chiave verso destra, quindiestrarla dal tappo,
)
richiudere lo spor tellino.


I rabbocchi di carburante devonoessere superiori a 5 litri per esserepresi in conto dall'indicatore di livello del carburante. Solo dopo aver ricollocato il tappo del serbatoio, la chiave può essere estratta dalla serratura.
L'aper tura del tappo può dare luogo a un rumore d'aspirazione dell'aria.Questa depressione, del tutto normale,è provocata dalla tenuta del circuito del carburante.
Con il sistema Stop & Start, non effettuaremai un rifornimento di carburante quando il motore è in modalità STOP; interrompere tassativamente il contatto girando la chiave.
Capacità del serbatoio: 50 litri circa(Benzina) o 48 litri (Diesel) ; (Secondo laversione : circa 30 litri (Benzina o Diesel)).Per la versione GPL: circa 33 litri.
Per evitare di rimanere in panne, e
ffettuare
tassativamente un rifornimento di carburante.
Se il serbatoio rimane senza carburante (Diesel), consultare il capitolo Verifiche.

Aperture
78

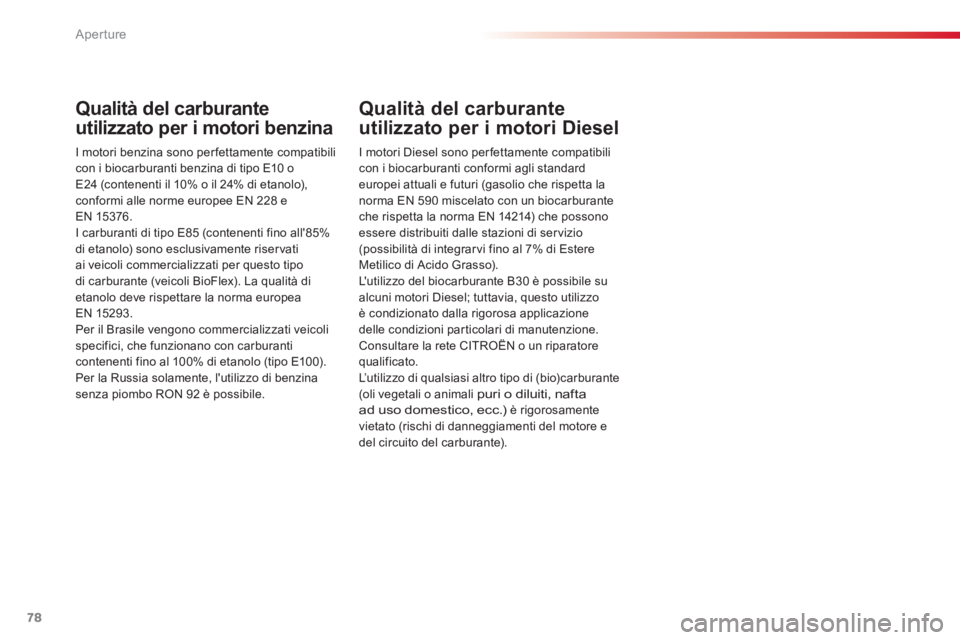

Qualità del carburante
utilizzato per i motori benzina
I motori benzina sono perfettamente compatibili
con i biocarburanti benzina di tipo E10 o E24 (contenenti il 10% o il 24% di etanolo), conformi alle norme europee EN 228 e EN 15 376.
I carburanti di tipo E85 (contenenti fino all'85%
di etanolo) sono esclusivamente riser vati ai veicoli commercializzati per questo tipo
di carburante (veicoli BioFlex). La qualità di etanolo deve rispettare la norma europeaEN 15293.
Per il Brasile vengono commercializzati veicolispecifici, che funzionano con carburanticontenenti fino al 100% di etanolo (tipo E100).
Per la Russia solamente, l'utilizzo di benzina
senza piombo RON 92 è possibile.

Qualità del carburante
utilizzato per i motori Diesel


I motori Diesel sono perfettamente compatibili
con i biocarburanti conformi agli standard europei attuali e futuri (gasolio che rispetta la
norma EN 590 miscelato con un biocarburante che rispetta la norma EN 14214) che possono essere distribuiti dalle stazioni di servizio (possibilità di integrar vi fino al 7% di EstereMetilico di Acido Grasso).
L'utilizzo del biocarburante B30 è possibile su
a
lcuni motori Diesel; tuttavia, questo utilizzoè condizionato dalla rigorosa applicazione
delle condizioni par ticolari di manutenzione. Consultare la rete CITROËN o un riparatore qualificato.
L’utilizzo di qualsiasi altro tipo di (bio)carburante(oli vegetali o animalipuri o diluiti, nafta
ad uso domestico, ecc.)è rigorosamente
vietato (rischi di danneggiamenti del motore e
del circuito del carburante).
