CITROEN C3 PICASSO 2014 Manuales de Empleo (in Spanish)

11
Información práctica
159

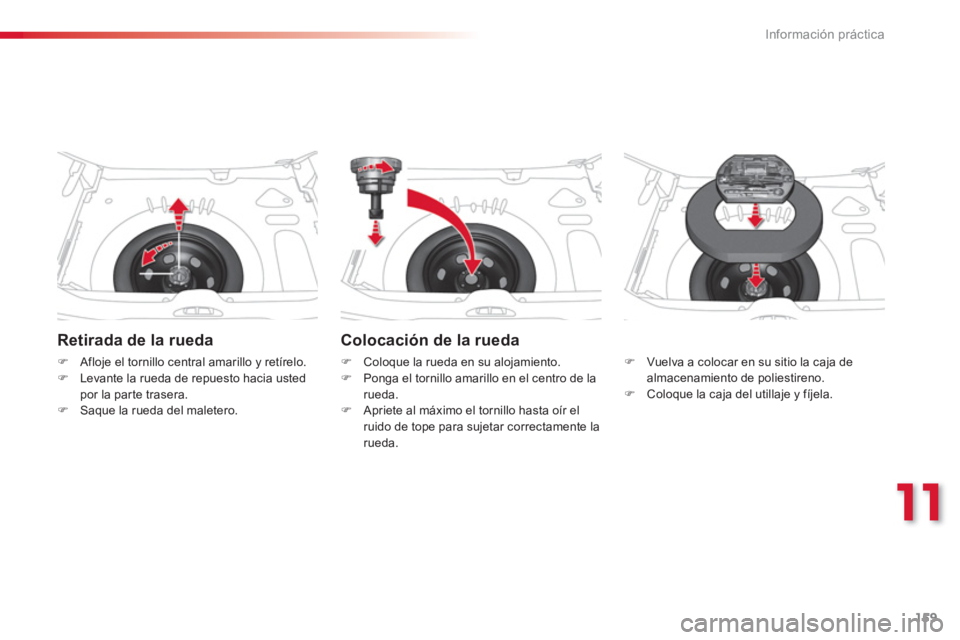

Retirada de la rueda
)Afloje el tornillo central amarillo y retírelo. )Levante la rueda de repuesto hacia usted por la par te trasera.)Saque la rueda del maletero.
Colocación de la rueda
)
Coloque la rueda en su alojamiento.)
Ponga el tornillo amarillo en el centro de larueda. )
Apriete al máximo el tornillo hasta oír elruido de tope para sujetar correctamente la
rueda.
)
Vuelva a colocar en su sitio la caja de
almacenamiento de poliestireno. ) Coloque la caja del utillaje y fíjela.

Información práctica
160

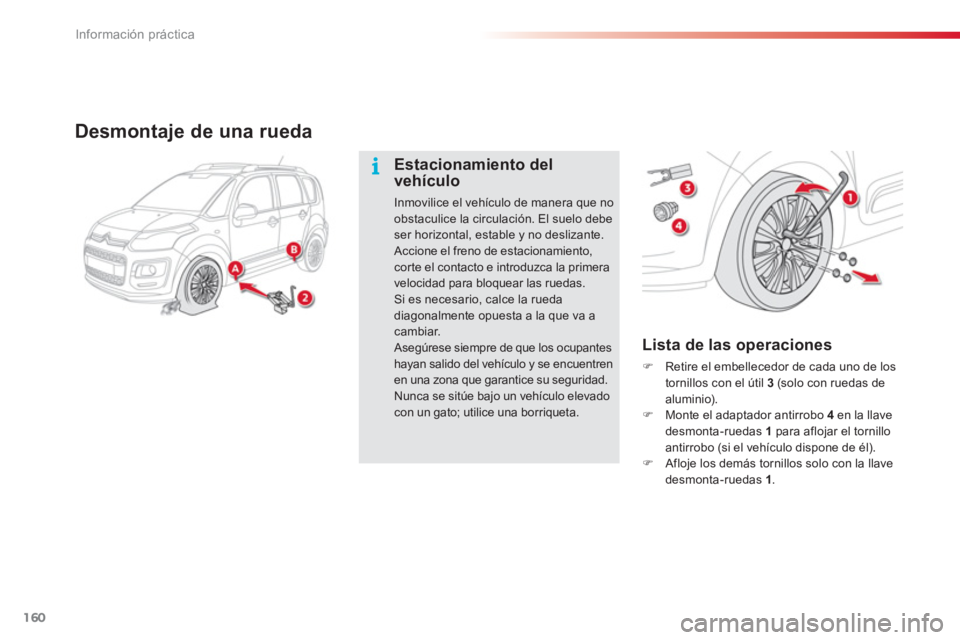

Desmontaje de una rueda

Lista de las operaciones
)Retire el embellecedor de cada uno de los
tornillos con el útil 3 (solo con ruedas de aluminio). )Monte el adaptador antirrobo 4 en la llave desmonta-ruedas 1para aflojar el tornilloantirrobo (si el vehículo dispone de él).)Afloje los demás tornillos solo con la llave desmonta-ruedas 1 .
Estacionamiento del vehículo
Inmovilice el vehículo de manera que no obstaculice la circulación. El suelo debe ser horizontal, estable y no deslizante.
Accione el freno de estacionamiento,corte el contacto e introduzca la primeravelocidad para bloquear las ruedas.Si es necesario, calce la ruedadiagonalmente opuesta a la que va acambiar.
Asegúrese siempre de que los ocupanteshayan salido del vehículo y se encuentren en una zona que garantice su seguridad. Nunca se sitúe bajo un vehículo elevado con un gato; utilice una borriqueta.

11
Información práctica
161

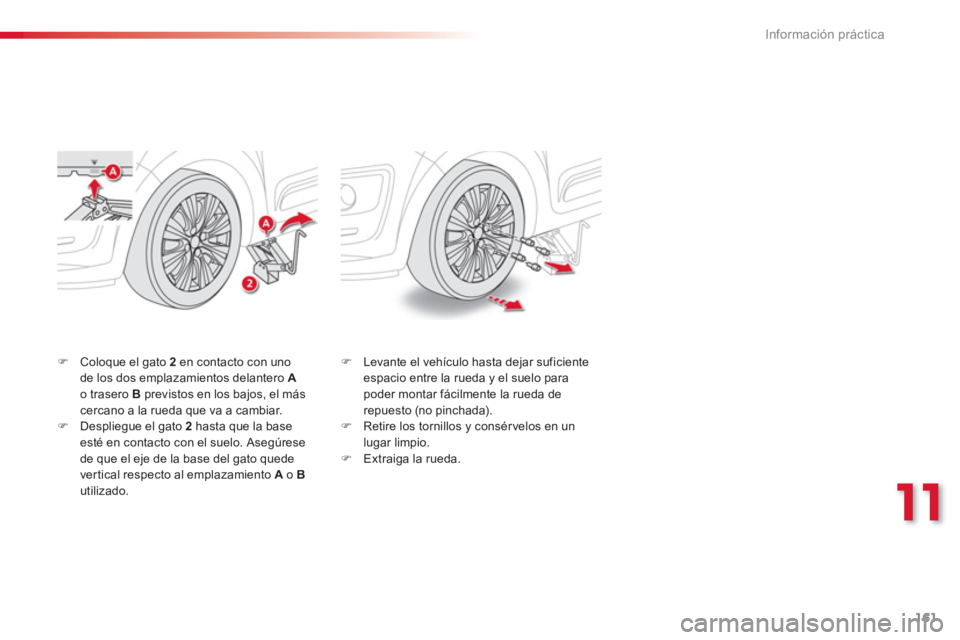

)Coloque el gato 2en contacto con uno
de los dos emplazamientos delantero Ao trasero B previstos en los bajos, el máscercano a la rueda que va a cambiar. )Despliegue el gato 2
hasta que la base esté en contacto con el suelo. Asegúrese
de que el eje de la base del gato quede
ver tical respecto al emplazamiento A o Butilizado.
)
Levante el vehículo hasta dejar suficiente espacio entre la rueda y el suelo para poder montar fácilmente la rueda de repuesto (no pinchada). )
Retire los tornillos y consérvelos en unlugar limpio. )
Extraiga la rueda.

Información práctica
162

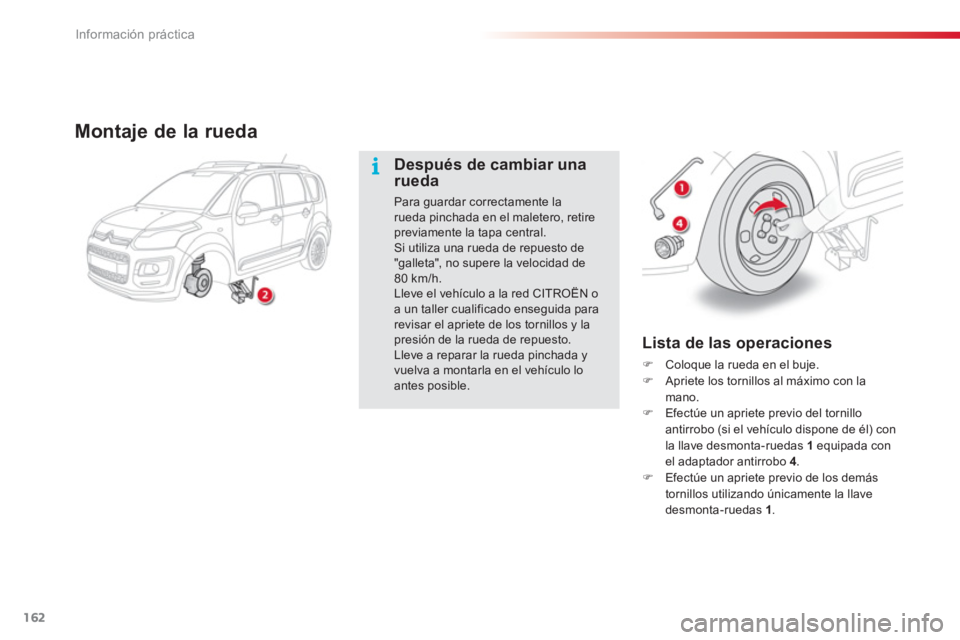

Lista de las operaciones
)Coloque la rueda en el buje. )Apriete los tornillos al máximo con la mano. )Efectúe un apriete previo del tornillo antirrobo (si el vehículo dispone de él) conla llave desmonta-ruedas 1equipada con el adaptador antirrobo 4.)Efectúe un apriete previo de los demás
tornillos utilizando únicamente la llave desmonta-ruedas 1 .

Montaje de la rueda
Después de cambiar una rueda
Para guardar correctamente la rueda pinchada en el maletero, retirepreviamente la tapa central.Si utiliza una rueda de repuesto de"galleta", no supere la velocidad de 80 km/h.Lleve el vehículo a la red CITROËN oa un taller cualificado enseguida para revisar el apriete de los tornillos y la presión de la rueda de repuesto.Lleve a reparar la rueda pinchada y vuelva a montarla en el vehículo loantes posible.

11
Información práctica
163

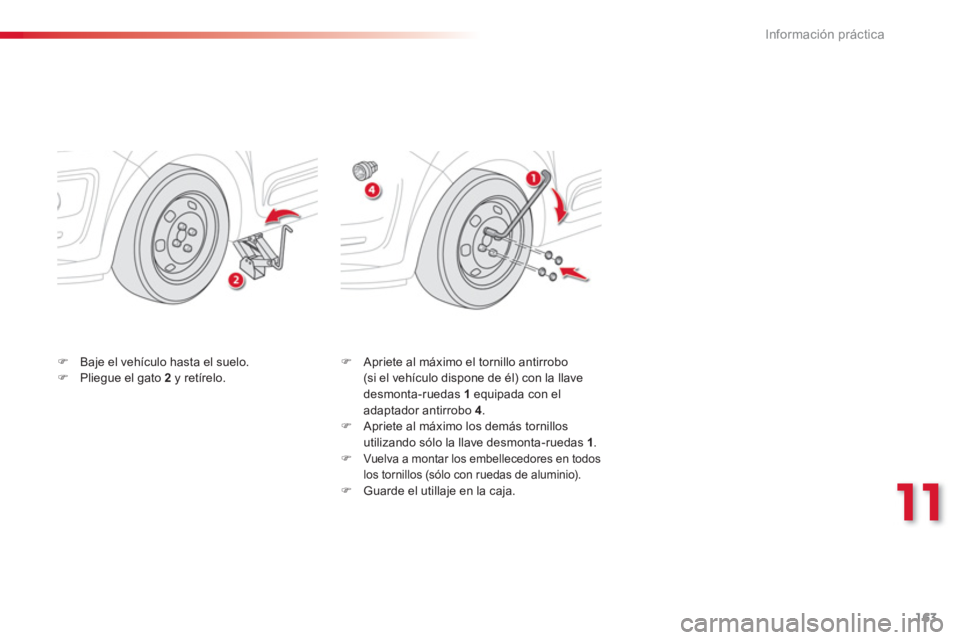

) Apriete al máximo el tornillo antirrobo (si el vehículo dispone de él) con la llavedesmonta-ruedas 1
equipada con el
adaptador antirrobo 4 . )
Apriete al máximo los demás tornillosutilizando sólo la llave desmonta-ruedas 1 . )Vuelva a montar los embellecedores en todoslos tornillos (sólo con ruedas de aluminio). )
Guarde el utillaje en la caja.


)Baje el vehículo hasta el suelo. )Pliegue el gato 2
y retírelo.

Información práctica
164

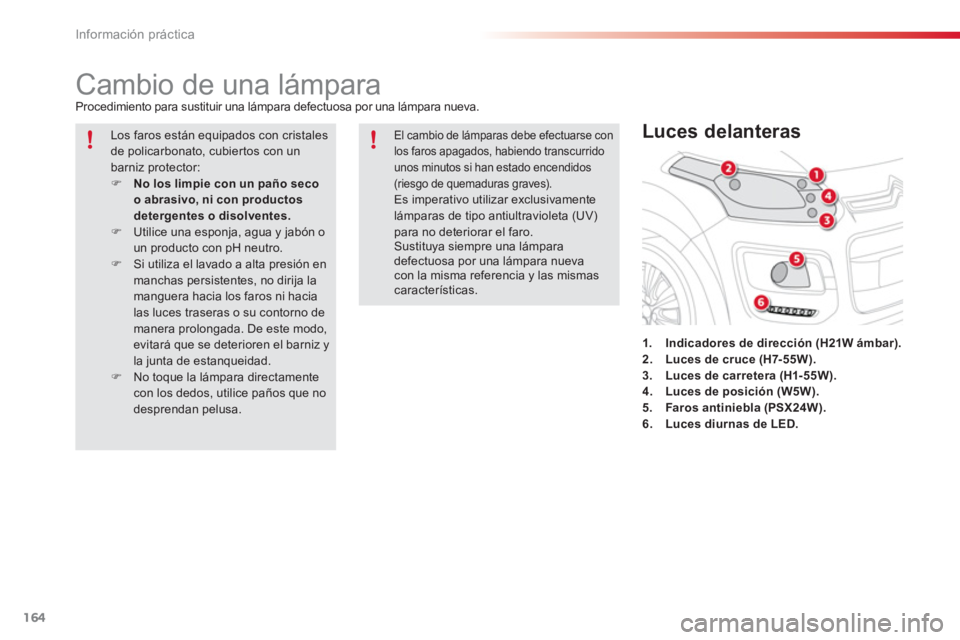

Cambio de una lámpara
Procedimiento para sustituir una lámpara defectuosa por una lámpara nueva.
1.Indicadores de dirección (H21W ámbar).2.Luces de cruce (H7-55W).3. Luces de carretera (H1- 55W).4.Luces de posición (W5W).5.Faros antiniebla (PSX24W).6.Luces diurnas de LED.


Luces delanteras
Los faros están equipados con cristalesde policarbonato, cubier tos con un barniz protector: )No los limpie con un paño seco o abrasivo, ni con productosdetergentes o disolventes.)Utilice una esponja, agua y jabón oun producto con pH neutro. )Si utiliza el lavado a alta presión en manchas persistentes, no dirija lamanguera hacia los faros ni hacialas luces traseras o su contorno demanera prolongada. De este modo,evitará que se deterioren el barniz y la junta de estanqueidad. )No toque la lámpara directamente con los dedos, utilice paños que nodesprendan pelusa.
El cambio de lámparas debe efectuarse con los faros apagados, habiendo transcurridounos minutos si han estado encendidos(riesgo de quemaduras graves). Es imperativo utilizar exclusivamente lámparas de tipo antiultravioleta (UV)para no deteriorar el faro. Sustituya siempre una lámpara defectuosa por una lámpara nueva con la misma referencia y las mismascaracterísticas.

11
Información práctica
165

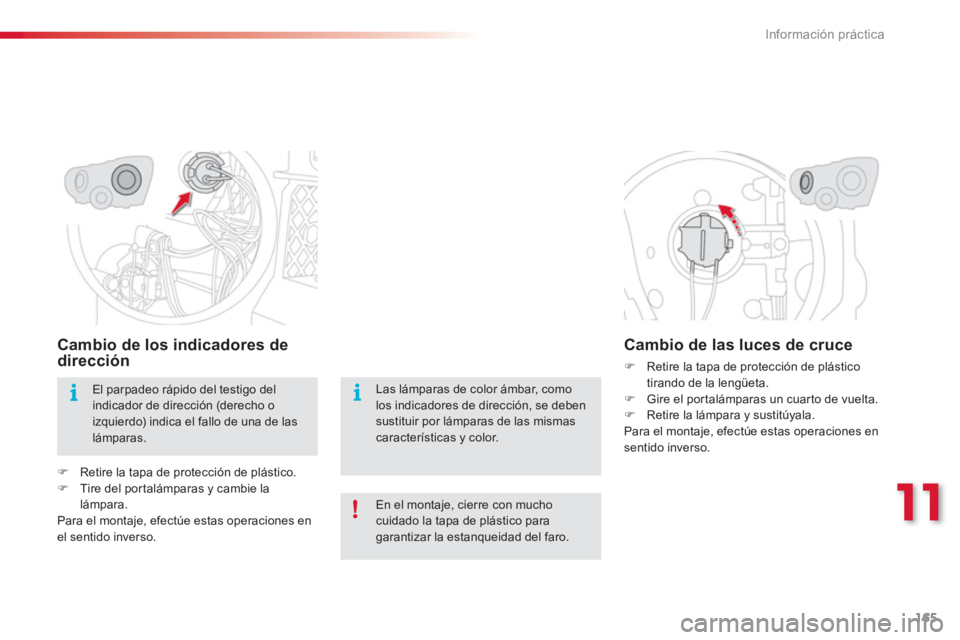

Cambio de los indicadores de
dirección


)
Retire la tapa de protección de plástico.

)
Tire del por talámparas y cambie la
lámpara.
Para el montaje, efectúe estas operaciones en
el sentido inverso.







Cambio de las luces de cruce



)
Retire la tapa de protección de plástico
tirando de la lengüeta.

)
Gire el por talámparas un cuar to de vuelta.

)
Retire la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones en
sentido inverso.
El parpadeo rápido del testigo del
indicador de dirección (derecho o
izquierdo) indica el fallo de una de las
lámparas.
En el montaje, cierre con mucho
cuidado la tapa de plástico para
garantizar la estanqueidad del faro.
Las lámparas de color ámbar, como
los indicadores de dirección, se deben
sustituir por lámparas de las mismas
características y color.

Información práctica
166

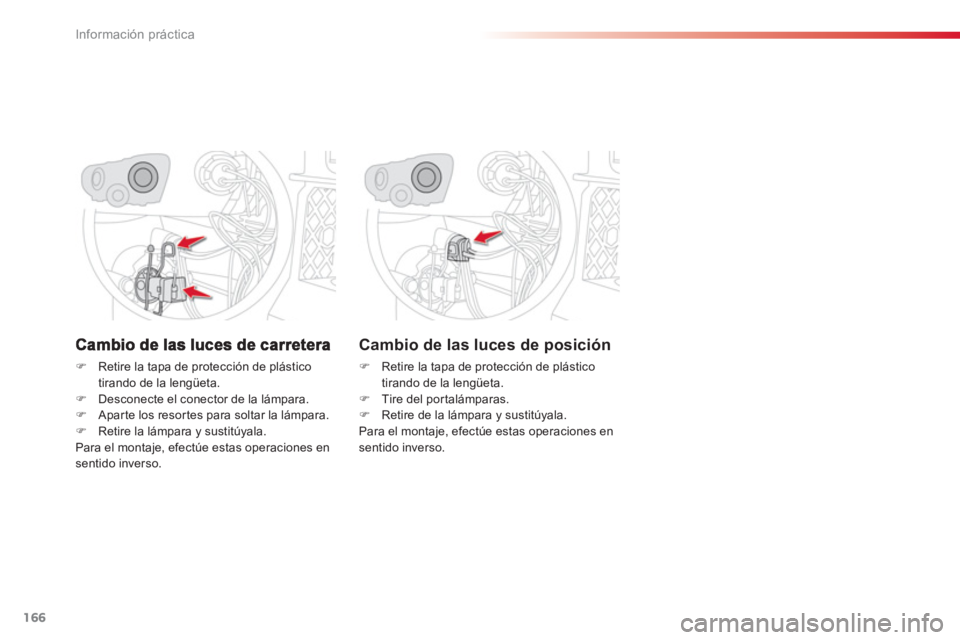

)Retire la tapa de protección de plástico
tirando de la lengüeta. )Desconecte el conector de la lámpara. )Apar te los resor tes para soltar la lámpara. )Retire la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones ensentido inverso.


Cambio de las luces de posición
)
Retire la tapa de protección de plástico
tirando de la lengüeta.) Tire del por talámparas.)
Retire de la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones en sentido inverso.

11
Información práctica
167

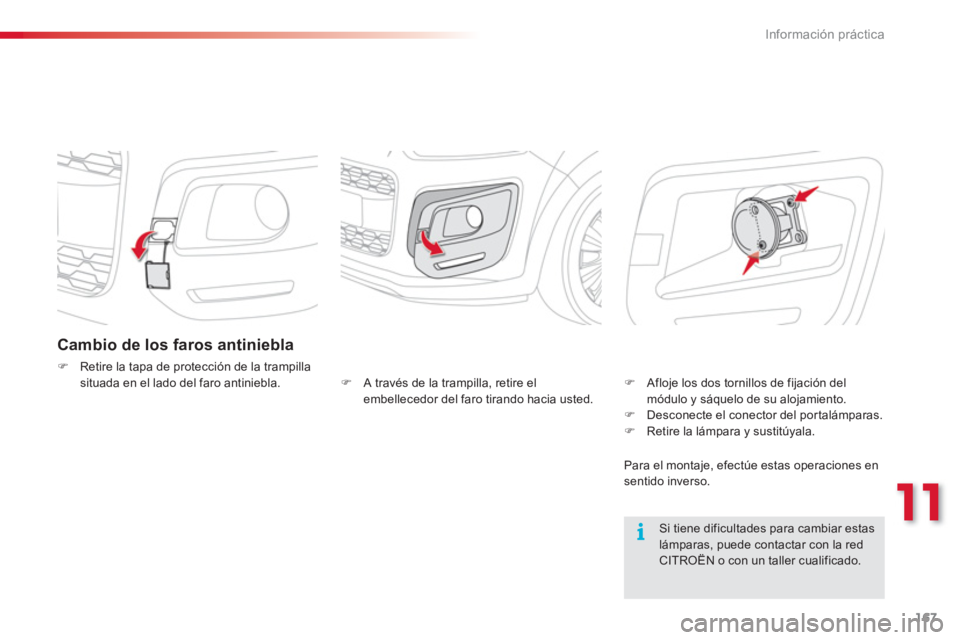

Cambio de los faros antiniebla
)Retire la tapa de protección de la trampillasituada en el lado del faro antiniebla.
Si tiene dificultades para cambiar estas lámparas, puede contactar con la red CITROËN o con un taller cualificado.

)
A través de la trampilla, retire elembellecedor del faro tirando hacia usted. )
Afloje los dos tornillos de fijación delmódulo y sáquelo de su alojamiento.)
Desconecte el conector del portalámparas. )
Retire la lámpara y sustitúyala.
Para el monta
je, efectúe estas operaciones ensentido inverso.

Información práctica
168

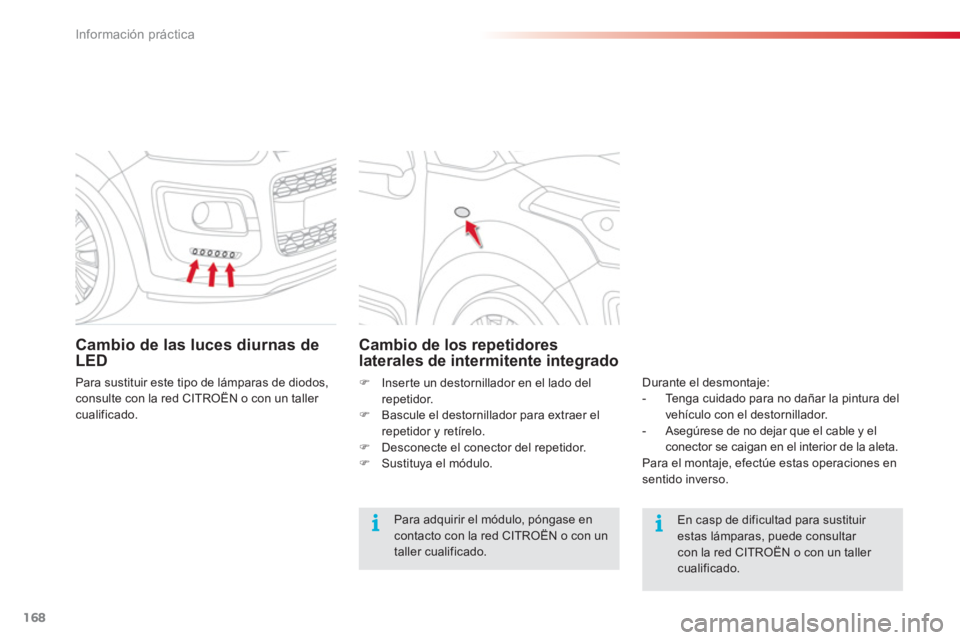

Cambio de las luces diurnas deLED
Para sustituir este tipo de lámparas de diodos, consulte con la red CITROËN o con un taller cualificado.
Cambio de los repetidores laterales de intermitente integrado
Para adquirir el módulo, póngase encontacto con la red CITROËN o con untaller cualificado.


En casp de dificultad para sustituir estas lámparas, puede consultar con la red CITROËN o con un taller cualificado.
Durante el desmontaje:


- Tenga cuidado para no dañar la pintura del
v
ehículo con el destornillador.

- Asegúrese de no dejar que el cable y elconector se caigan en el interior de la aleta.
Para el montaje, efectúe estas operaciones ensentido inverso.
)
Inserte un destornillador en el lado delrepetidor.)
Bascule el destornillador para extraer el
repetidor y retírelo. ) Desconecte el conector del repetidor. )
Sustituya el módulo.
