Page 31 of 344
1
29

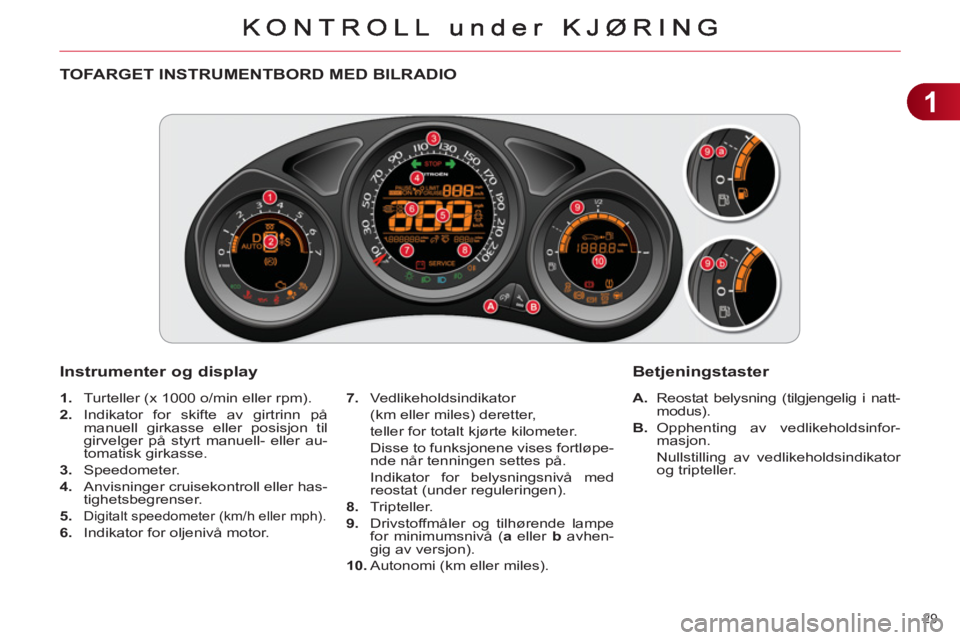

TOFARGET INSTRUMENTBORD MED BILRADIO
Instrumenter o
g display
A.
Reostat belysning (tilgjengelig i natt-
modus).
B.
Opphenting av vedlikeholdsinfor-
masjon.
Nullstilling av vedlikeholdsindikator
og tripteller.
7.
Vedlikeholdsindikator
(km eller miles) deretter,
teller for totalt kjørte kilometer.
Disse to funksjonene vises fortløpe-
nde når tenningen settes på.
Indikator for belysningsnivå med
reostat (under reguleringen).
8.
Tripteller.
9.
Drivstoffmåler og tilhørende lampe
for minimumsnivå ( a
eller b
avhen-
gig av versjon).
10.
Autonomi (km eller miles).
Betjeningstaster
1.
Turteller (x 1000 o/min eller rpm).
2.
Indikator for skifte av girtrinn på
manuell girkasse eller posisjon til
girvelger på styrt manuell- eller au-
tomatisk girkasse.
3.
Speedometer.
4.
Anvisninger cruisekontroll eller has-
tighetsbegrenser.
5.
Digitalt speedometer (km/h eller mph).
6.
Indikator for oljenivå motor.
Page 32 of 344
1
30

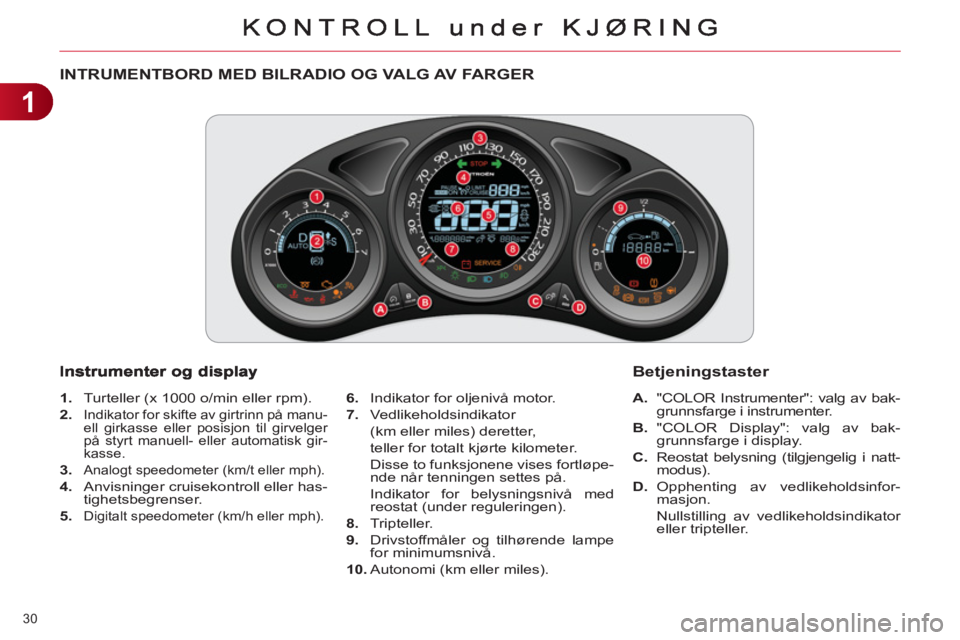

INTRUMENTBORD MED BILRADIO OG VALG AV FARGER
1.
Turteller (x 1000 o/min eller rpm).
2.
Indikator for skifte av girtrinn på manu-
ell girkasse eller posisjon til girvelger
på styrt manuell- eller automatisk gir-
kasse.
3.
Analogt speedometer (km/t eller mph).
4.
Anvisninger cruisekontroll eller has-
tighetsbegrenser.
5.
Digitalt speedometer (km/h eller mph).
A.
"COLOR Instrumenter": valg av bak-
grunnsfarge i instrumenter.
B.
"COLOR Display": valg av bak-
grunnsfarge i display.
C.
Reostat belysning (tilgjengelig i natt-
modus).
D.
Opphenting av vedlikeholdsinfor-
masjon.
Nullstilling av vedlikeholdsindikator
eller tripteller.
6.
Indikator for oljenivå motor.
7.
Vedlikeholdsindikator
(km eller miles) deretter,
teller for totalt kjørte kilometer.
Disse to funksjonene vises fortløpe-
nde når tenningen settes på.
Indikator for belysningsnivå med
reostat (under reguleringen).
8.
Tripteller.
9.
Drivstoffmåler og tilhørende lampe
for minimumsnivå.
10.
Autonomi (km eller miles).
Betjeningstaster
Page 33 of 344
1
31

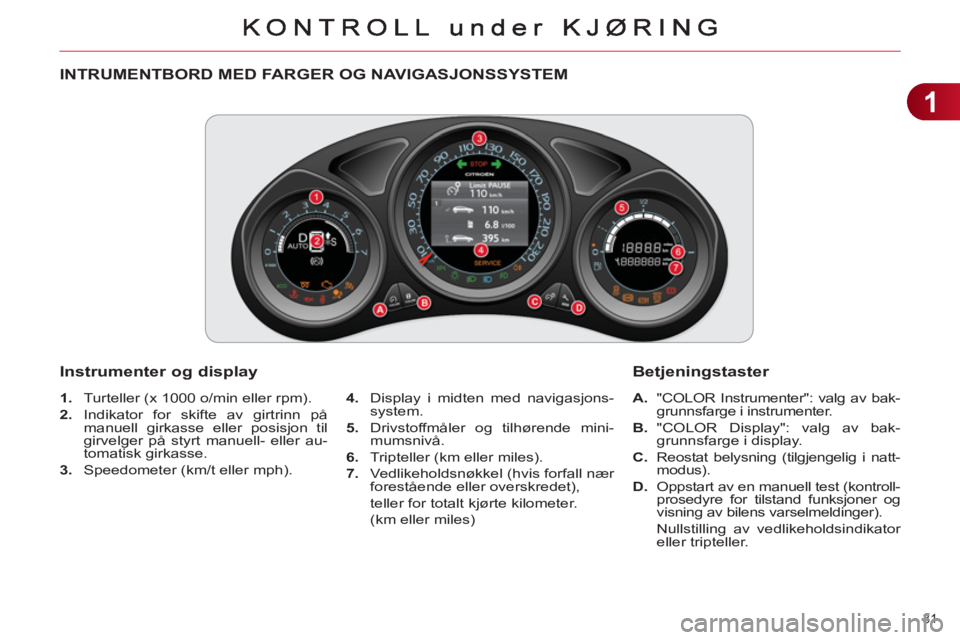

INTRUMENTBORD MED FARGER OG NAVIGASJONSSYSTEM
1.
Turteller (x 1000 o/min eller rpm).
2.
Indikator for skifte av girtrinn på
manuell girkasse eller posisjon til
girvelger på styrt manuell- eller au-
tomatisk girkasse.
3.
Speedometer (km/t eller mph).
Instrumenter og display
4.
Display i midten med navigasjons-
system.
5.
Drivstoffmåler og tilhørende mini-
mumsnivå.
6.
Tripteller (km eller miles).
7.
Vedlikeholdsnøkkel (hvis forfall nær
forestående eller overskredet),
teller for totalt kjørte kilometer.
(km eller miles)
A.
"COLOR Instrumenter": valg av bak-
grunnsfarge i instrumenter.
B.
"COLOR Display": valg av bak-
grunnsfarge i display.
C.
Reostat belysning (tilgjengelig i natt-
modus).
D.
Oppstart av en manuell test (kontroll-
prosedyre for tilstand funksjoner og
visning av bilens varselmeldinger).
Nullstilling av vedlikeholdsindikator
eller tripteller.
Betjeningstaster
Page 34 of 344
1

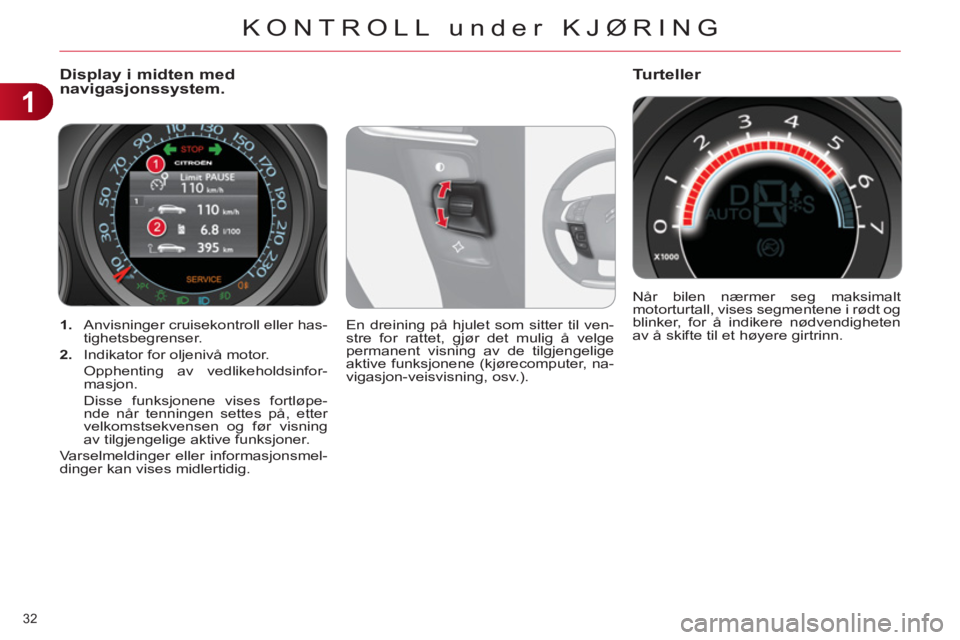

KONTROLL under KJØRING
32
1.
Anvisninger cruisekontroll eller has-
tighetsbegrenser.
2.
Indikator for oljenivå motor.
Opphenting av vedlikeholdsinfor-
masjon.
Disse funksjonene vises fortløpe-
nde når tenningen settes på, etter
velkomstsekvensen og før visning
av tilgjengelige aktive funksjoner.
Varselmeldinger eller informasjonsmel-
dinger kan vises midlertidig.
Display i midten med
navigasjonssystem. Turteller
Når bilen nærmer seg maksimalt
motorturtall, vises segmentene i rødt og
blinker, for å indikere nødvendigheten
av å skifte til et høyere girtrinn. En dreining på hjulet som sitter til ven-
stre for rattet, gjør det mulig å velge
permanent visning av de tilgjengelige
aktive funksjonene (kjørecomputer, na-
vigasjon-veisvisning, osv.).
Page 35 of 344
1
KONTROLL under KJØRING
33

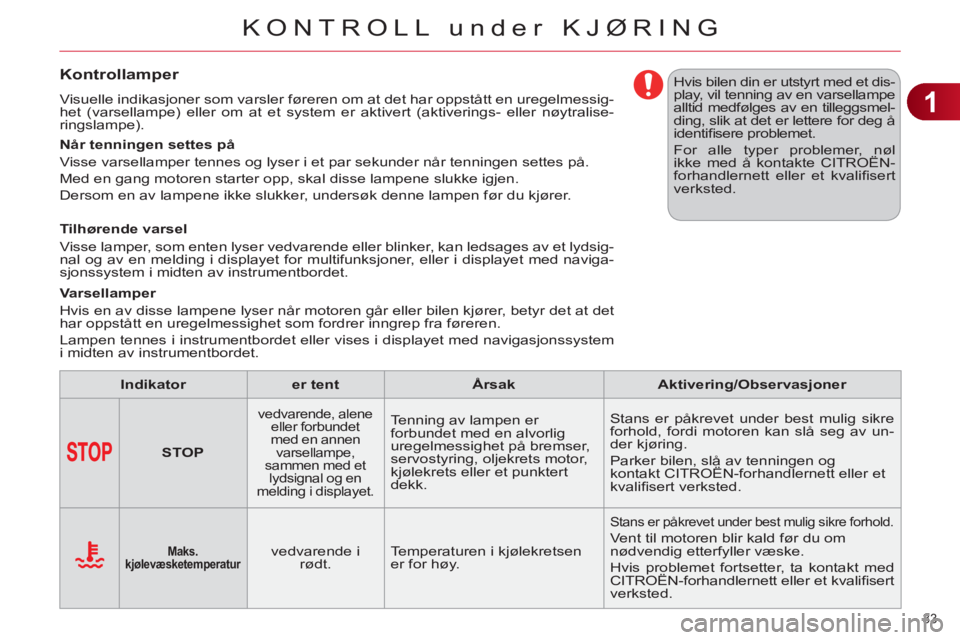

Kontrollamper
Visuelle indikasjoner som varsler føreren om at det har oppstått en uregelmessig-
het (varsellampe) eller om at et system er aktivert (aktiverings- eller nøytralise-
ringslampe).
Når tenningen settes på
Visse varsellamper tennes og lyser i et par sekunder når tenningen settes på.
Med en gang motoren starter opp, skal disse lampene slukke igjen.
Dersom en av lampene ikke slukker, undersøk denne lampen før du kjører.
Tilhørende varsel
Visse lamper, som enten lyser vedvarende eller blinker, kan ledsages av et lydsig-
nal og av en melding i displayet for multifunksjoner, eller i displayet med naviga-
sjonssystem i midten av instrumentbordet.
Varsellamper
Hvis en av disse lampene lyser når motoren går eller bilen kjører, betyr det at det
har oppstått en uregelmessighet som fordrer inngrep fra føreren.
Lampen tennes i instrumentbordet eller vises i displayet med navigasjonssystem
i midten av instrumentbordet. Hvis bilen din er utstyrt med et dis-
play, vil tenning av en varsellampe
alltid medfølges av en tilleggsmel-
ding, slik at det er lettere for deg å
identifi sere problemet.
For alle typer problemer, nøl
ikke med å kontakte CITROËN-
forhandlernett eller et kvalifi sert
verksted.
Indikator
er tent
Årsak
Aktivering/Observasjoner
STOP
vedvarende, alene
eller forbundet
med en annen
varsellampe,
sammen med et
lydsignal og en
melding i displayet.
Tenning av lampen er
forbundet med en alvorlig
uregelmessighet på bremser,
servostyring, oljekrets motor,
kjølekrets eller et punktert
dekk. Stans er påkrevet under best mulig sikre
forhold, fordi motoren kan slå seg av un-
der kjøring.
Parker bilen, slå av tenningen og
kontakt CITROËN-forhandlernett eller et
kvalifi sert verksted.
Maks.
kjølevæsketemperatur
vedvarende i
rødt. Temperaturen i kjølekretsen
er for høy.
Stans er påkrevet under best mulig sikre forhold.
Vent til motoren blir kald før du om
nødvendig etterfyller væske.
Hvis problemet fortsetter, ta kontakt med
CITROËN-forhandlernett eller et kvalifi sert
verksted.
Page 36 of 344
1
KONTROLL under KJØRING
34

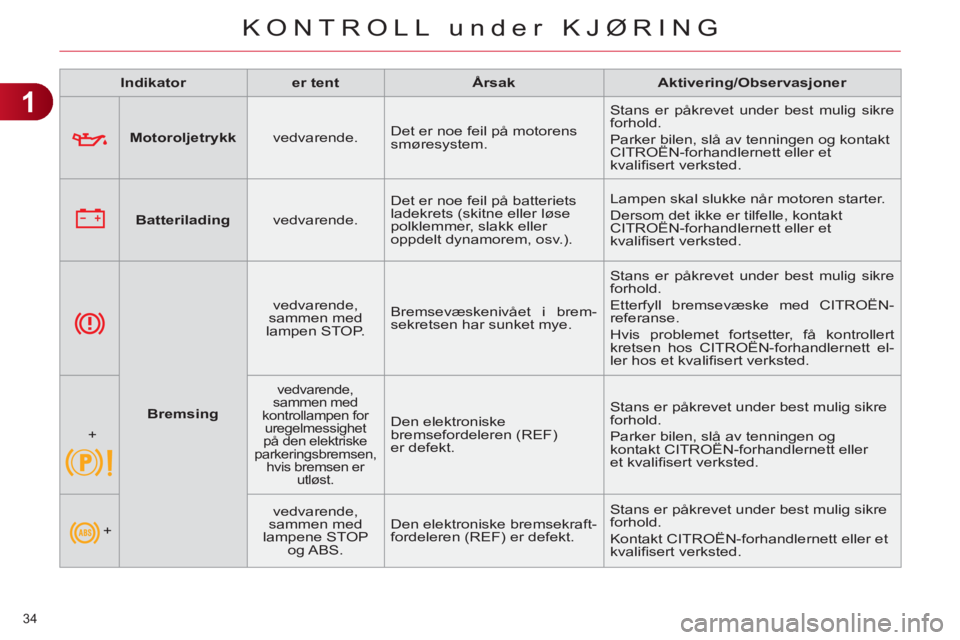

Motoroljetrykk
vedvarende. Det er noe feil på motorens
smøresystem. Stans er påkrevet under best mulig sikre
forhold.
Parker bilen, slå av tenningen og kontakt
CITROËN-forhandlernett eller et
kvalifi sert verksted.
Indikator
er tent
Årsak
Aktivering/Observasjoner
Batterilading
vedvarende. Det er noe feil på batteriets
ladekrets (skitne eller løse
polklemmer, slakk eller
oppdelt dynamorem, osv.). Lampen skal slukke når motoren starter.
Dersom det ikke er tilfelle, kontakt
CITROËN-forhandlernett eller et
kvalifi sert verksted.
Bremsing
vedvarende,
sammen med
lampen STOP. Bremsevæskenivået i brem-
sekretsen har sunket mye. Stans er påkrevet under best mulig sikre
forhold.
Etterfyll bremsevæske med CITROËN-
referanse.
Hvis problemet fortsetter, få kontrollert
kretsen hos CITROËN-forhandlernett el-
ler hos et kvalifi sert verksted.
+
vedvarende,
sammen med
kontrollampen for
uregelmessighet
på den elektriske
parkeringsbremsen,
hvis bremsen er
utløst.
Den elektroniske
bremsefordeleren (REF)
er defekt. Stans er påkrevet under best mulig sikre
forhold.
Parker bilen, slå av tenningen og
kontakt CITROËN-forhandlernett eller
et kvalifi sert verksted.
+
vedvarende,
sammen med
lampene STOP
og ABS. Den elektroniske bremsekraft-
fordeleren (REF) er defekt. Stans er påkrevet under best mulig sikre
forhold.
Kontakt CITROËN-forhandlernett eller et
kvalifi sert verksted.
Page 37 of 344
1
KONTROLL under KJØRING
35

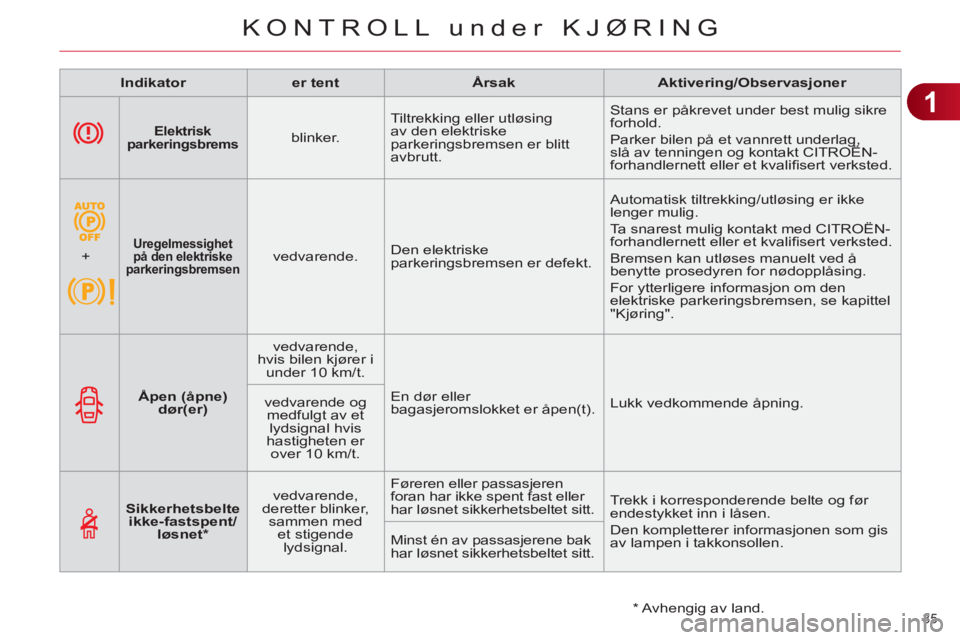

Elektrisk
parkeringsbrems
blinker. Tiltrekking eller utløsing
av den elektriske
parkeringsbremsen er blitt
avbrutt. Stans er påkrevet under best mulig sikre
forhold.
Parker bilen på et vannrett underlag,
slå av tenningen og kontakt CITROËN-
forhandlernett eller et kvalifi sert verksted.
+
Uregelmessighet
på den elektriske
parkeringsbremsen
vedvarende. Den elektriske
parkeringsbremsen er defekt. Automatisk tiltrekking/utløsing er ikke
lenger mulig.
Ta snarest mulig kontakt med CITROËN-
forhandlernett eller et kvalifi sert verksted.
Bremsen kan utløses manuelt ved å
benytte prosedyren for nødopplåsing.
For ytterligere informasjon om den
elektriske parkeringsbremsen, se kapittel
"Kjøring".
Indikator
er tent
Årsak
Aktivering/Observasjoner
Åpen (åpne)
dør(er)
vedvarende,
hvis bilen kjører i
under 10 km/t.
En dør eller
bagasjeromslokket er åpen(t). Lukk vedkommende åpning.
vedvarende og
medfulgt av et
lydsignal hvis
hastigheten er
over 10 km/t.
Sikkerhetsbelte
ikke-fastspent/
løsnet *
vedvarende,
deretter blinker,
sammen med
et stigende
lydsignal. Føreren eller passasjeren
foran har ikke spent fast eller
har løsnet sikkerhetsbeltet sitt. Trekk i korresponderende belte og før
endestykket inn i låsen.
Den kompletterer informasjonen som gis
av lampen i takkonsollen. Minst én av passasjerene bak
har løsnet sikkerhetsbeltet sitt.
*
Avhengig av land.
Page 38 of 344
1

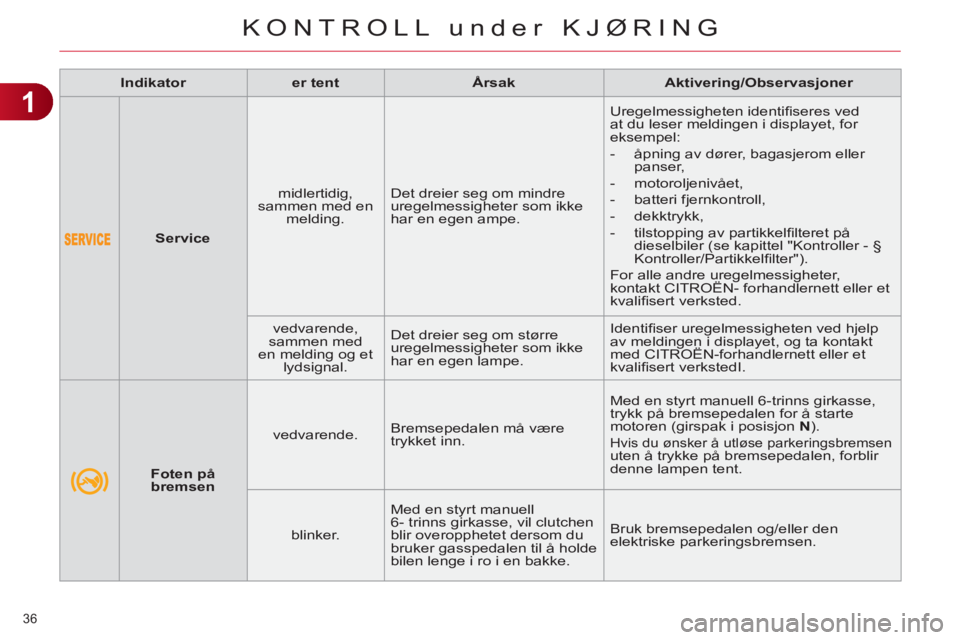

KONTROLL under KJØRING
36
Service
midlertidig,
sammen med en
melding. Det dreier seg om mindre
uregelmessigheter som ikke
har en egen ampe. Uregelmessigheten identifi seres ved
at du leser meldingen i displayet, for
eksempel:
- åpning av dører, bagasjerom eller
panser,
- motoroljenivået,
- batteri fjernkontroll,
- dekktrykk,
- tilstopping av partikkelfi lteret på
dieselbiler (se kapittel "Kontroller - §
Kontroller/Partikkelfi lter").
For alle andre uregelmessigheter,
kontakt CITROËN- forhandlernett eller et
kvalifi sert verksted.
vedvarende,
sammen med
en melding og et
lydsignal. Det dreier seg om større
uregelmessigheter som ikke
har en egen lampe. Identifi ser uregelmessigheten ved hjelp
av meldingen i displayet, og ta kontakt
med CITROËN-forhandlernett eller et
kvalifi sert verkstedI.
Indikator
er tent
Årsak
Aktivering/Observasjoner
Foten på
bremsen
vedvarende. Bremsepedalen må være
trykket inn. Med en styrt manuell 6-trinns girkasse,
trykk på bremsepedalen for å starte
motoren (girspak i posisjon N
).
Hvis du ønsker å utløse parkeringsbremsen
uten å trykke på bremsepedalen, forblir
denne lampen tent.
blinker. Med en styrt manuell
6- trinns girkasse, vil clutchen
blir overopphetet dersom du
bruker gasspedalen til å holde
bilen lenge i ro i en bakke. Bruk bremsepedalen og/eller den
elektriske parkeringsbremsen.
Page 39 of 344
1
KONTROLL under KJØRING
37

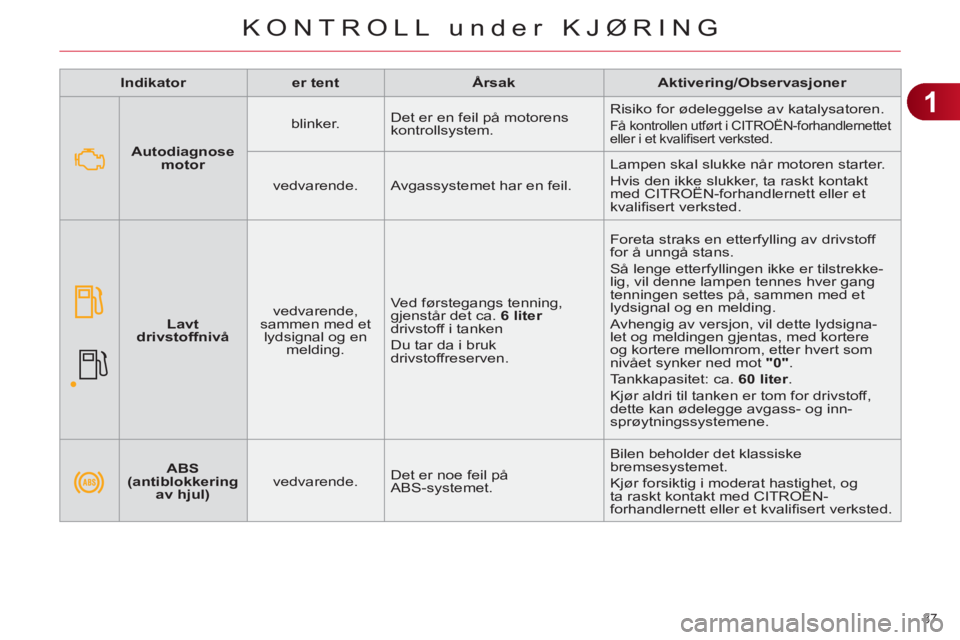

Indikator
er tent
Årsak
Aktivering/Observasjoner
ABS
(antiblokkering
av hjul)
vedvarende. Det er noe feil på
ABS-systemet. Bilen beholder det klassiske
bremsesystemet.
Kjør forsiktig i moderat hastighet, og
ta raskt kontakt med CITROËN-
forhandlernett eller et kvalifi sert verksted.
Autodiagnose
motor
blinker. Det er en feil på motorens
kontrollsystem. Risiko for ødeleggelse av katalysatoren.
Få kontrollen utført i CITROËN-forhandlernettet
eller i et kvalifi sert verksted.
vedvarende. Avgassystemet har en feil. Lampen skal slukke når motoren starter.
Hvis den ikke slukker, ta raskt kontakt
med CITROËN-forhandlernett eller et
kvalifi sert verksted.
Lavt
drivstoffnivå
vedvarende,
sammen med et
lydsignal og en
melding. Ved førstegangs tenning,
gjenstår det ca. 6
liter
drivstoff i tanken
Du tar da i bruk
drivstoffreserven. Foreta straks en etterfylling av drivstoff
for å unngå stans.
Så lenge etterfyllingen ikke er tilstrekke-
lig, vil denne lampen tennes hver gang
tenningen settes på, sammen med et
lydsignal og en melding.
Avhengig av versjon, vil dette lydsigna-
let og meldingen gjentas, med kortere
og kortere mellomrom, etter hvert som
nivået synker ned mot "0"
.
Tankkapasitet: ca. 60
liter
.
Kjør aldri til tanken er tom for drivstoff,
dette kan ødelegge avgass- og inn-
sprøytningssystemene.
Page 40 of 344
1

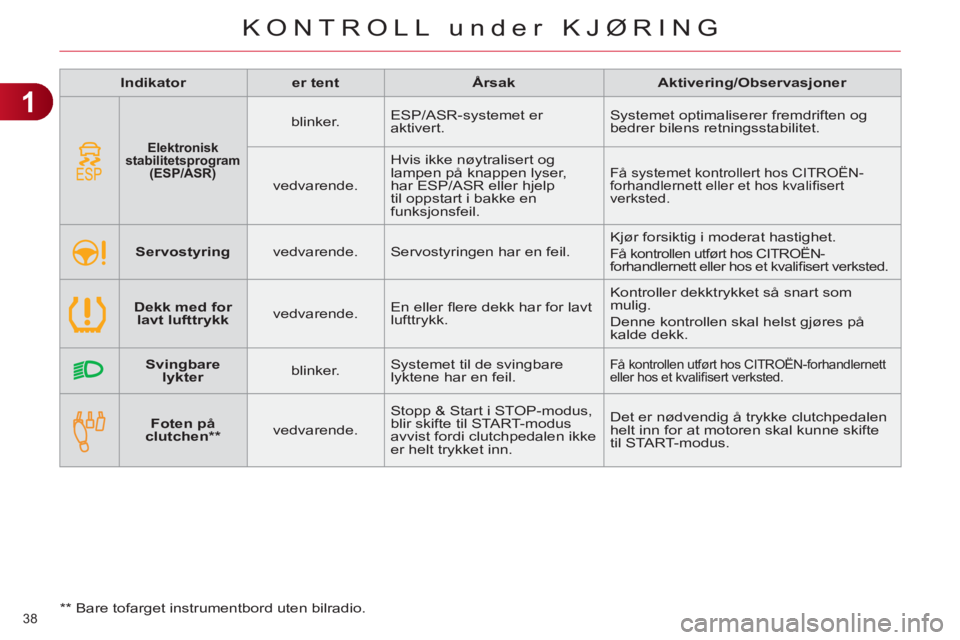

KONTROLL under KJØRING
38
Indikator
er tent
Årsak
Aktivering/Observasjoner
Foten på
clutchen **
vedvarende. Stopp & Start i STOP-modus,
blir skifte til START-modus
avvist fordi clutchpedalen ikke
er helt trykket inn. Det er nødvendig å trykke clutchpedalen
helt inn for at motoren skal kunne skifte
til START-modus.
**
Bare tofarget instrumentbord uten bilradio.
Elektronisk stabilitetsprogram
(ESP/ASR)
blinker. ESP/ASR-systemet er
aktivert. Systemet optimaliserer fremdriften og
bedrer bilens retningsstabilitet.
vedvarende. Hvis ikke nøytralisert og
lampen på knappen lyser,
har ESP/ASR eller hjelp
til oppstart i bakke en
funksjonsfeil.
Få systemet kontrollert hos CITROËN-
forhandlernett eller et hos kvalifi sert
verksted.
Servostyring
vedvarende. Servostyringen har en feil. Kjør forsiktig i moderat hastighet.
Få kontrollen utført hos CITROËN-
forhandlernett eller hos et kvalifi sert verksted.
Dekk med for
lavt lufttrykk
vedvarende. En eller fl ere dekk har for lavt
lufttrykk. Kontroller dekktrykket så snart som
mulig.
Denne kontrollen skal helst gjøres på
kalde dekk.
Svingbare
lykter
blinker. Systemet til de svingbare
lyktene har en feil.
Få kontrollen utført hos CITROËN-forhandlernett
eller hos et kvalifi sert verksted.
