CITROEN C4 2013 Kezelési útmutató (in Hungarian)
Manufacturer: CITROEN, Model Year: 2013, Model line: C4, Model: CITROEN C4 2013Pages: 344, PDF Size: 11.66 MB

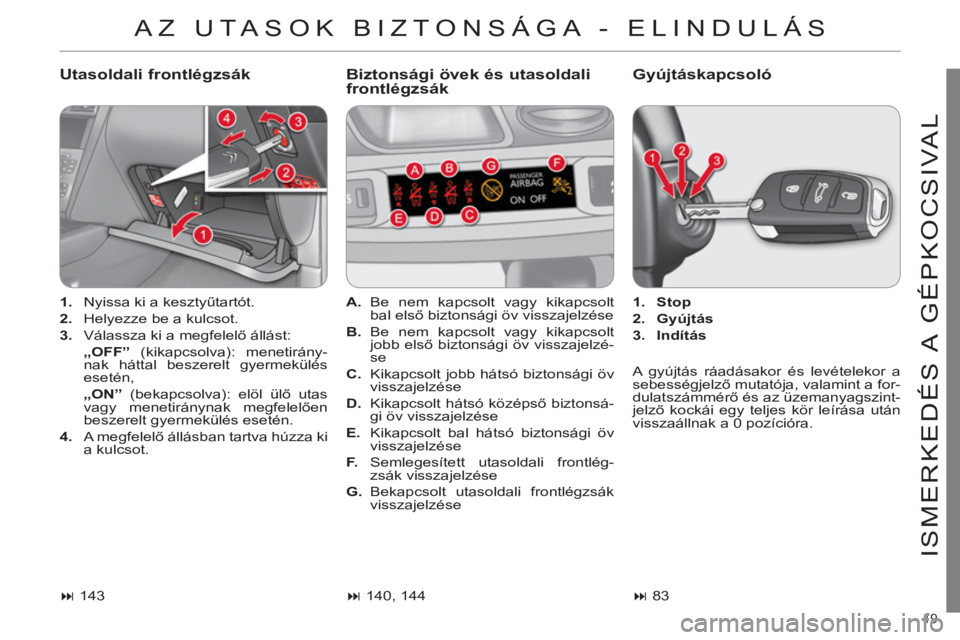

Page 21 of 344
19
ISMERKEDÉS A GÉPKOCSIVAL
AZ UTASOK BIZTONSÁGA - ELINDULÁS
Utasoldali frontlégzsák
Biztonsági övek és utasoldali
frontlégzsákGyújtáskapcsoló
1.
Nyissa ki a kesztyűtartót.
2.
Helyezze be a kulcsot.
3.
Válassza ki a megfelelő állást:
„ OFF”
(kikapcsolva): menetirány-
nak háttal beszerelt gyermekülés
esetén,
„ ON”
(bekapcsolva): elöl ülő utas
vagy menetiránynak megfelelően
beszerelt gyermekülés esetén.
4.
A megfelelő állásban tartva húzza ki
a kulcsot.
143
A.
Be nem kapcsolt vagy kikapcsolt
bal első biztonsági öv visszajelzése
B.
Be nem kapcsolt vagy kikapcsolt
jobb első biztonsági öv visszajelzé-
se
C.
Kikapcsolt jobb hátsó biztonsági öv
visszajelzése
D.
Kikapcsolt hátsó középső biztonsá-
gi öv visszajelzése
E.
Kikapcsolt bal hátsó biztonsági öv
visszajelzése
F.
Semlegesített utasoldali frontlég-
zsák visszajelzése
G.
Bekapcsolt utasoldali frontlégzsák
visszajelzése
140, 144
1.
Stop
2.
Gyújtás
3.
Indítás
83
A gyújtás ráadásakor és levételekor a
sebességjelző mutatója, valamint a for-
dulatszámmérő és az üzemanyagszint-
jelző kockái egy teljes kör leírása után
visszaállnak a 0 pozícióra.

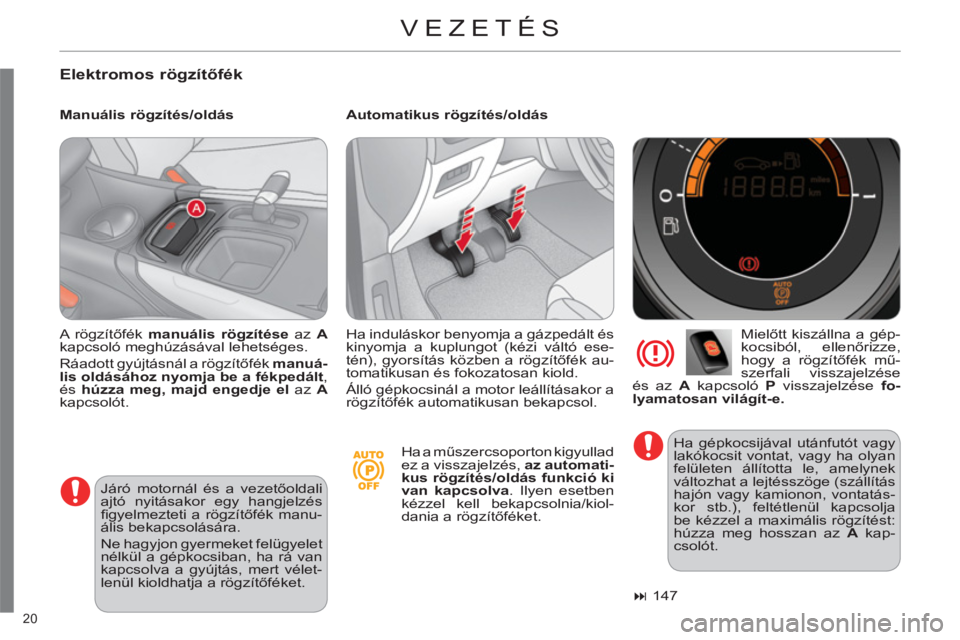

Page 22 of 344
20
VEZETÉS
Elektromos rögzítőfék
Manuális rögzítés/oldás
Automatikus rögzítés/oldás
Mielőtt kiszállna a gép-
kocsiból, ellenőrizze,
hogy a rögzítőfék mű-
szerfali visszajelzése
és az A
kapcsoló P
visszajelzése fo-
lyamatosan világít-e.
A rögzítőfék manuális rögzítése
az A
kapcsoló meghúzásával lehetséges.
Ráadott gyújtásnál a rögzítőfék manuá-
lis oldásához
nyomja be a fékpedált
,
és húzza meg, majd engedje el
az A
kapcsolót. Ha induláskor benyomja a gázpedált és
kinyomja a kuplungot (kézi váltó ese-
tén), gyorsítás közben a rögzítőfék au-
tomatikusan és fokozatosan kiold.
Álló gépkocsinál a motor leállításakor a
rögzítőfék automatikusan bekapcsol.
147
Járó motornál és a vezetőoldali
ajtó nyitásakor egy hangjelzés
fi gyelmezteti a rögzítőfék manu-
ális bekapcsolására.
Ne hagyjon gyermeket felügyelet
nélkül a gépkocsiban, ha rá van
kapcsolva a gyújtás, mert vélet-
lenül kioldhatja a rögzítőféket. Ha gépkocsijával utánfutót vagy
lakókocsit vontat, vagy ha olyan
felületen állította le, amelynek
változhat a lejtésszöge (szállítás
hajón vagy kamionon, vontatás-
kor stb.), feltétlenül kapcsolja
be kézzel a maximális rögzítést:
húzza meg hosszan az A
kap-
csolót.
Ha a műszercsoporton kigyullad
ez a visszajelzés, az automati-
kus rögzítés/oldás funkció ki
van kapcsolva
. Ilyen esetben
kézzel kell bekapcsolnia/kiol-
dania a rögzítőféket.

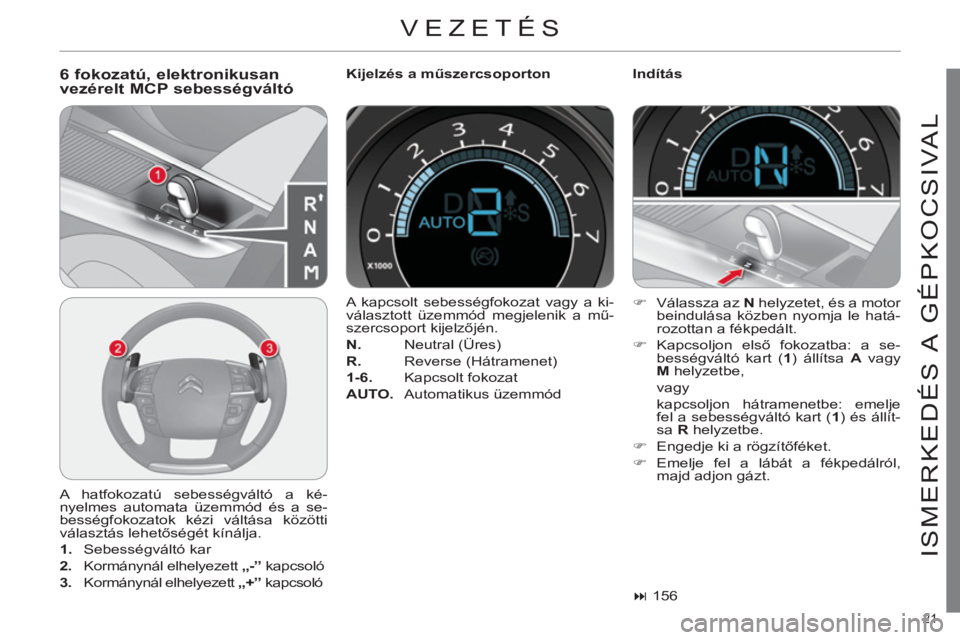

Page 23 of 344
21
ISMERKEDÉS A GÉPKOCSIVAL
VEZETÉS
6 fokozatú, elektronikusanvezérelt MCP sebességváltó
Kijelzés a műszercsoporton
Indítás
A hatfokozatú sebességváltó a ké-
nyelmes automata üzemmód és a se-
bességfokozatok kézi váltása közötti
választás lehetőségét kínálja.
1.
Sebességváltó kar
2.
Kormánynál elhelyezett „ -”
kapcsoló
3.
Kormánynál elhelyezett „ +”
kapcsoló
A kapcsolt sebességfokozat vagy a ki-
választott üzemmód megjelenik a mű-
szercsoport kijelzőjén.
N.
Neutral (Üres)
R.
Reverse (Hátramenet)
1-6.
Kapcsolt fokozat
AUTO.
Automatikus üzemmód
)
Válassza az N
helyzetet, és a motor
beindulása közben nyomja le hatá-
rozottan a fékpedált.
)
Kapcsoljon első fokozatba: a se-
bességváltó kart ( 1
) állítsa A
vagy
M
helyzetbe,
vagy
kapcsoljon hátramenetbe: emelje
fel a sebességváltó kart ( 1
) és állít-
sa R
helyzetbe.
)
Engedje ki a rögzítőféket.
)
Emelje fel a lábát a fékpedálról,
majd adjon gázt.
156

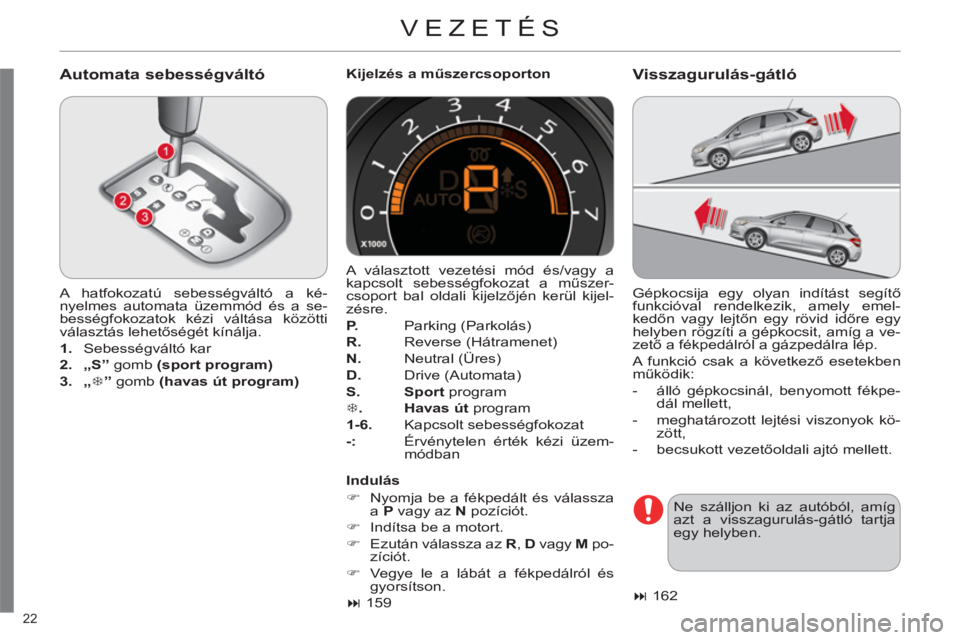

Page 24 of 344
22
VEZETÉS
Automata sebességváltó
A hatfokozatú sebességváltó a ké-
nyelmes automata üzemmód és a se-
bességfokozatok kézi váltása közötti
választás lehetőségét kínálja.
1.
Sebességváltó kar
2.
„S”
gomb (sport program)
3.
„ 7
”
gomb (havas út program)
Kijelzés a műszercsoporton
Indulás
)
Nyomja be a fékpedált és válassza
a P
vagy az N
pozíciót.
)
Indítsa be a motort.
)
Ezután válassza az R
, D
vagy M
po-
zíciót.
)
Vegye le a lábát a fékpedálról és
gyorsítson.
159
Visszagurulás-gátló
A választott vezetési mód és/vagy a
kapcsolt sebességfokozat a műszer-
csoport bal oldali kijelzőjén kerül kijel-
zésre.
P.
Parking (Parkolás)
R.
Reverse (Hátramenet)
N.
Neutral (Üres)
D.
Drive (Automata)
S.
Sport
program
7
.
Havas út
program
1-6.
Kapcsolt sebességfokozat
-:
Érvénytelen érték kézi üzem-
módban Gépkocsija egy olyan indítást segítő
funkcióval rendelkezik, amely emel-
kedőn vagy lejtőn egy rövid időre egy
helyben rögzíti a gépkocsit, amíg a ve-
zető a fékpedálról a gázpedálra lép.
A funkció csak a következő esetekben
működik:
- álló gépkocsinál, benyomott fékpe-
dál mellett,
- meghatározott lejtési viszonyok kö-
zött,
- becsukott vezetőoldali ajtó mellett.
162
Ne szálljon ki az autóból, amíg
azt a visszagurulás-gátló tartja
egy helyben.

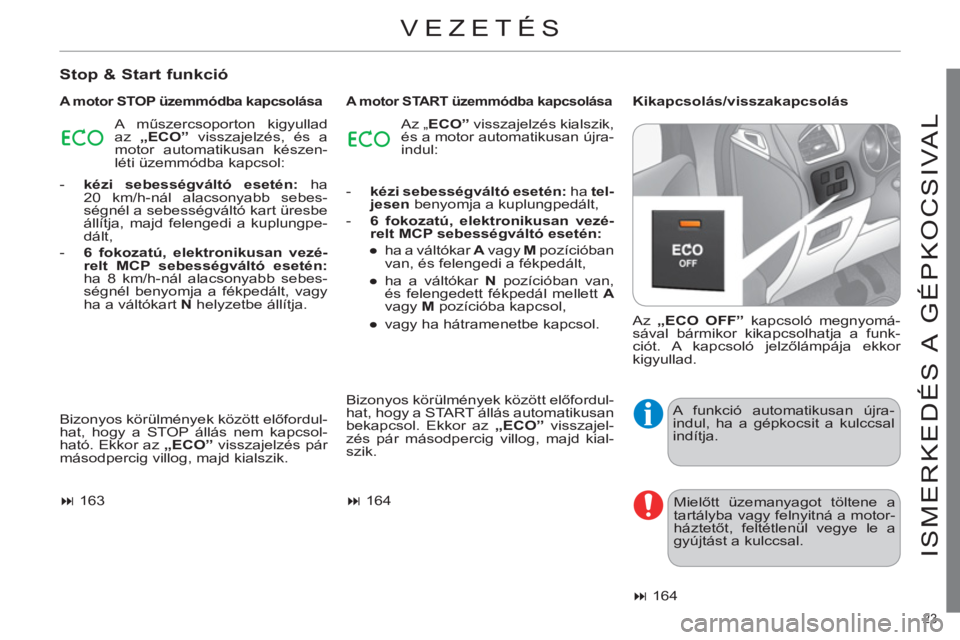

Page 25 of 344
23
ISMERKEDÉS A GÉPKOCSIVAL
VEZETÉS
Stop & Start funkció
A motor STOP üzemmódba kapcsolása
A motor START üzemmódba kapcsolása
Kikapcsolás/visszakapcsolás
Bizonyos körülmények között előfordul-
hat, hogy a STOP állás nem kapcsol-
ható. Ekkor az „ ECO”
visszajelzés pár
másodpercig villog, majd kialszik.
- kézi sebességváltó esetén:
ha
20 km/h-nál alacsonyabb sebes-
ségnél a sebességváltó kart üresbe
állítja, majd felengedi a kuplungpe-
dált,
- 6 fokozatú, elektronikusan vezé-
relt MCP sebességváltó esetén:
ha 8 km/h-nál alacsonyabb sebes-
ségnél benyomja a fékpedált, vagy
ha a váltókart N
helyzetbe állítja.
163
- kézi sebességváltó esetén:
ha tel-
jesen
benyomja a kuplungpedált,
- 6 fokozatú, elektronikusan vezé-
relt MCP sebességváltó esetén:
●
ha a váltókar A
vagy M
pozícióban
van, és felengedi a fékpedált,
●
ha a váltókar N
pozícióban van,
és felengedett fékpedál mellett A
vagy M
pozícióba kapcsol,
●
vagy ha hátramenetbe kapcsol.
Bizonyos körülmények között előfordul-
hat, hogy a START állás automatikusan
bekapcsol. Ekkor az „
ECO”
visszajel-
zés pár másodpercig villog, majd kial-
szik.
164
Az „
ECO OFF”
kapcsoló megnyomá-
sával bármikor kikapcsolhatja a funk-
ciót. A kapcsoló jelzőlámpája ekkor
kigyullad.
164
Az „ ECO”
visszajelzés kialszik,
és a motor automatikusan újra-
indul: A mű
szercsoporton kigyullad
az „
ECO”
visszajelzés, és a
motor automatikusan készen-
léti üzemmódba kapcsol:
A funkció automatikusan újra-
indul, ha a gépkocsit a kulccsal
indítja.
Mielőtt üzemanyagot töltene a
tartályba vagy felnyitná a motor-
háztetőt, feltétlenül vegye le a
gyújtást a kulccsal.
Page 26 of 344
24
VEZETÉS
Holttérfigyelő funkció
Parkolóhelymérés
A végrehajtandó manőver nehézségi
fokának megfelelően a következő üze-
netek valamelyike jelenik meg:
)
A funkció bekapcsolásához nyomja
meg az A
vezérlőt. A vezérlő jelző-
lámpája ekkor kigyullad.
A külső visszapillantó tükörben lévő jel-
zőlámpa kigyulladása fi gyelmezteti, ha
a rendszer által fi gyelt holttérbe gépko-
csi érkezik.
167
)
A funkció kiválasztásához nyomja
be a B
vezérlőt. A műszercsoporton
ekkor kigyullad a hozzá tartozó vis-
szajelzés.
)
Kapcsolja be az irányjelzőt azon az
olalon, amelyiken a mérést végre
szeretné hajtani. Ekkor egy vissza-
igazoló üzenet jelenik meg arról,
hogy a mérés folyamatban van.
)
A mérés alatt 20 km/h alatti sebes-
séggel haladjon.
- A parkolás lehetséges
- A parkolás nehezen végrehajtható
- A parkolás nem javasolt
175
Page 27 of 344
25
ISMERKEDÉS A GÉPKOCSIVAL
VEZETÉS
„LIMIT” sebességkorlátozó
„CRUISE” sebességszabályozó Kijelzés a műszercsoporton
Sebességszabályozó
1.
Sebességkorlátozó üzemmód kivá-
lasztása/leállítása
2.
Beprogramozott sebességérték
csökkentése
3.
Beprogramozott sebességérték nö-
velése
4.
Sebességkorlátozás be- és kikap-
csolása
5.
Tárolt sebességek listájának meg-
jelenítése
170
171
1.
Sebességszabályozó üzemmód ki-
választása/leállítása
2.
Sebesség programozása / beprogra-
mozott sebességérték csökkentése
3.
Sebesség programozása / beprog-
ramozott sebességérték növelése
4.
Sebességszabályozás leállítása/
folytatása
5.
Tárolt sebességek listájának meg-
jelenítése
170
173
A kiválasztott sebességszabályozó vagy
sebességkorlátozó üzemmód megjelenik
a műszercsoporton.
A beállításokat járó motornál kell elvé-
gezni. A sebesség beprogramozásához vagy
aktiválásához a mechanikus sebesség-
váltóval felszerelt gépjárműnek 40 km/h
feletti sebességgel, legalább 4. kapcsolt
sebességi fokozatban (6 fokozatú MCP
váltó vagy automata sebességváltó
esetén 2. fokozatban) kell haladnia.
Sebességkorlátozó
Page 28 of 344
26
A gazdaságos vagy ökovezetés olyan mindennapos szokásokat foglal magában, melyek segítségével az autóvezető op-
timalizálhatja gépjárműve üzemanyag-fogyasztását és CO
2-kibocsátását.
A sebességváltó optimális használata
Mechanikus sebességváltó esetén
indítson lassan, majd amint lehet,
kapcsoljon magasabb fokozatba, és
kellő időben váltson. A sebességvál-
tás-jelző (ha van ilyen a gépjárművén)
magasabb fokozat kapcsolását java-
solhatja; ha megjelenik a kijelzőn, ve-
gye fi gyelembe a javaslatot.
Automata vagy MCP sebességváltó
esetén a váltó típusától függően ve-
zessen „ D”
(Drive) vagy „ A”
(Auto)
fokozatban, és a gázpedált soha ne
nyomja le erőteljesen vagy hirtelen.
Tartsa be a követési távolságot, a
fékpedál helyett használja a motorfé-
ket, és fokozatosan adagolja a gázt.
Ezáltal csökkentheti az üzemanyag-
fogyasztást és a CO
2-kibocsátást, va-
lamint mérsékelheti a zajszintet.
Ha folyamatos a forgalom, és gépjár-
műve rendelkezik a kormánynál elhe-
lyezett „Cruise” kapcsolóval, 40 km/h
sebesség felett használja a sebesség-
szabályozót.
Az elektromos berendezések takarékos használata
Ha induláskor túl meleg van az utas-
térben, szellőztesse át az ablakok
lehúzásával és a szellőzőnyílások ki-
nyitásával, mielőtt bekapcsolná a lég-
kondicionálót.
50 km/h sebesség felett húzza fel az
ablakokat, és hagyja nyitva a szellő-
zőnyílásokat.
Használja az utastér túlzott felmele-
gedését akadályozó felszereléseket
(sötétítő, napellenzők stb.).
Kapcsolja ki a légkondicionálót - ki-
véve automata szabályozás esetén -
, amint a hőmérséklet elérte a kívánt
komfortszintet.
Ha vezérlésük nem automatikus, kap-
csolja ki a jég- és páramentesítést.
Amint lehet, kapcsolja ki az ülésfű-
tést.
Page 29 of 344
27
Ne közlekedjen bekapcsolt ködfény-
szórókkal vagy ködlámpákkal, ha
megfelelőek a látási viszonyok.
Ne járassa a motort az első fokozat
kapcsolása előtt (főleg télen); gépjár-
műve menet közben gyorsabban be-
melegszik.
Utasként ne vigye túlzásba a multi-
médiás készülékek használatát (fi lm,
zene, videojáték stb.), így csökkent-
heti a villamosenergia-felhasználást
és ezáltal az üzemanyag-fogyasztást.
Kiszállás előtt húzza ki a hordozható
készülékeket.
A túlzott fogyasztás okainakmegszüntetése
A gépjármű terhelését egyenletesen
ossza el; a nehéz csomagokat a cso-
magtartó mélyén, a lehető legköze-
lebb helyezze a hátsó ülésekhez.
Mérsékelje a gépjármű terhelését és
csökkentse a minimálisra a légellen-
állást (tetőcsomagtartó rudak, tető-
csomagtartó, kerékpártartó, utánfutó
stb.). Lehetőség szerint használjon
tetőboxot.
Használatot követően szerelje le a te-
tőcsomagtartó rudakat, illetve a tető-
csomagtartót.
A téli időszak végén a téli gumiabron-
csokat cserélje le nyáriakra.
A karbantartási előírásokbetartása
Ellenőrizze rendszeresen (hideg ab-
roncsokon) a gumiabroncsok nyomá-
sát. Lásd a vezetőoldali ajtónyílásban
található címkén szereplő adatokat.
Mindenképpen végezze el az ellenőr-
zést:
- hosszú utazás előtt,
- évszakváltáskor,
- tartós leállítást követően.
Ne feledkezzen meg a pótkerékről és
az utánfutó vagy lakókocsi gumiab-
roncsairól se.
Tartsa karban rendszeresen gépjár-
művét (olajcsere, olajszűrő, légszűrő
stb.), és kövesse a gyártó által java-
solt karbantartási tervet.
Tankoláskor ne erőltesse a töltést a
pisztoly 3. leállását követően, nehogy
az üzemanyag túlfolyjon.
Új gépjármű esetén az üzemanyag-
fogyasztás várhatóan csak az első
3000 kilométer után lesz egyenletes.
Page 30 of 344
1
28
AUTÓRÁDIÓ NÉLKÜLI KÉTSZÍNŰ MŰSZERCSOPORT
Műszerek és ki
jelzők
1.
Fordulatszámmérő (x 1000 1/ford
vagy f/p)
2.
Kézi sebességváltónál sebesség-
váltás-jelző, MCP és automata se-
bességváltónál a váltókar helyzete
és a kapcsolt sebességfokozat
3.
A sebességszabályozó vagy a se-
bességkorlátozó funkció utasításai
4.
Digitális sebességjelző (km/h vagy
mph)
5.
Motorolajszint-jelző
6.
Karbantartásjelző
(km vagy mérföld), majd
összkilométer-számláló
A két funkció egymás után jelenik
meg a gyújtás ráadásakor
A műszerfal-világítás kijelzője (beál-
lítás közben)
7.
Napi kilométer-számláló (km vagy
mérföld)
8.
Üzemanyagszint-mérő és minimális
szintre fi gyelmeztető visszajelzés
(változattól függően a
vagy b
)
9.
Pontos idő
Vezérlőgombok
A.
A műszerfal-világítás szabályozója
(éjszakai üzemmódban működik)
B.
A karbantartásjelző adatainak meg-
jelenítése
A karbantartásjelző vagy a napi kilo-
méter-számláló lenullázása
A
és B.
A pontos idő beállítása és a
mértékegységek kiválasztása
