CITROEN C4 2014 Instrukcja obsługi (in Polish)

229
C4-2_pl_Chap12_caracteristique_ed01-2014
* Masa pojazdu gotowego do drogi jest równa masie własnej pojazdu + kierowca (75 kg).
**
Masa
przyczepy z hamulcami może być, w granicach M tra , zwiększona przy jednoczesnym zmniejszeniu masy M tac pojaz-
du holującego; uwaga, jazda z przyczepą przy mniejszym obciążeniu pojazdu holującego może zmniejszyć jego przyczepność.

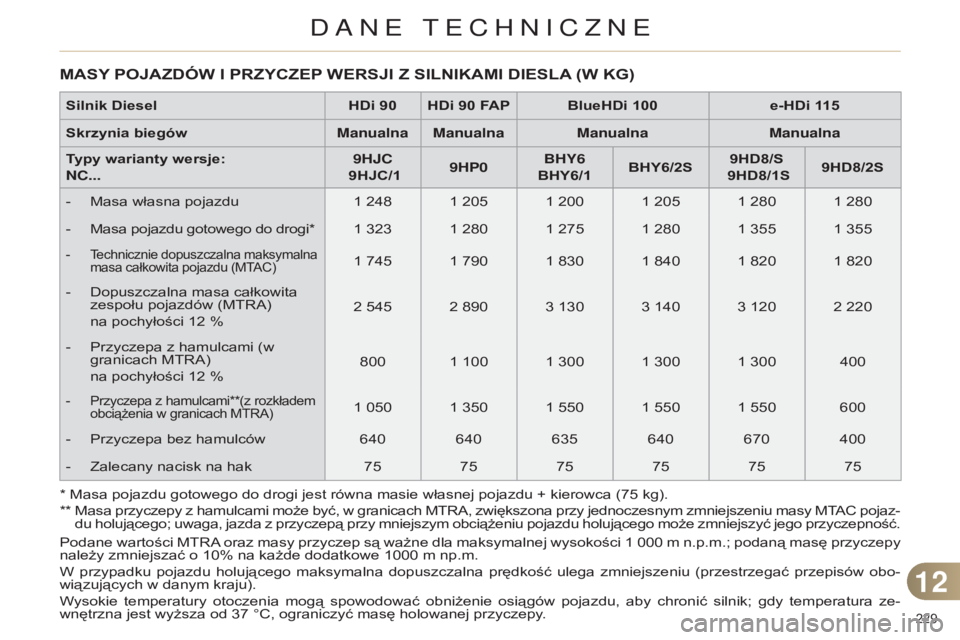

MASY PO j AZD ó W I P r ZYCZEP WE r S j I Z SILNIKAMI D IESLA ( W K g)
Podane wartości Mtra oraz masy przyczep są ważne dla maksymalnej wysokości 1 000 m n.p.m.; podaną masę przyczepy
należy zmniejszać o 10% na każde dodatkowe 1000 m np.m.
W przypadku pojazdu holującego maksymalna dopuszczalna prędkość ulega zmniejszeniu (przestrzegać przepisów obo-
wiązujących w danym kraju).
Wysokie temperatury otoczenia mogą spowodować obniżenie osiągów pojazdu, aby chronić silnik; gdy temperatura ze-
wnętrzna jest wyższa od 37
° c , ograniczyć masę holowanej przyczepy.
Silnik Diesel
HDi 90 HDi 90 FAP BlueHDi 100
e-HDi 115
Skrzynia biegów Manualna Manualna Manualna Manualna
Typy warianty wersje:
NC... 9HJC
9H j C/1
9HP0 BHY6
BHY6/1 BHY6/2S 9HD8/S
9HD8/1S 9HD8/2S
-
Masa własna pojazdu
1
248 1 205 1 200 1 205 1 280 1 280
-
Masa pojazdu gotowego do drogi*
1
323 1 280 1 275 1 280 1 355 1 355
- technicznie dopuszczalna maksymalna

masa całkowita pojazdu (M tac )1 745 1 790 1 830 1 840 1 820 1 820
-

Dopuszczalna masa całkowita
zespołu pojazdów (M

tra
)
na pochyłości 12


% 2
545 2 890 3 130 3 140 3 120 2 220
-

Przyczepa z hamulcami (w
granicach M

tra
)
na pochyłości 12


% 800 1
100 1 300 1 300 1 300 400
- Przyczepa z hamulcami**(z rozkładem
obciążenia w granicach M tra )1 050 1 350 1 550 1 550 1 550 600
-

Przyczepa bez hamulców 640 640 635 640 670 400
-


Zalecany nacisk na hak 757575757575
12
DANE TECHNICZNE

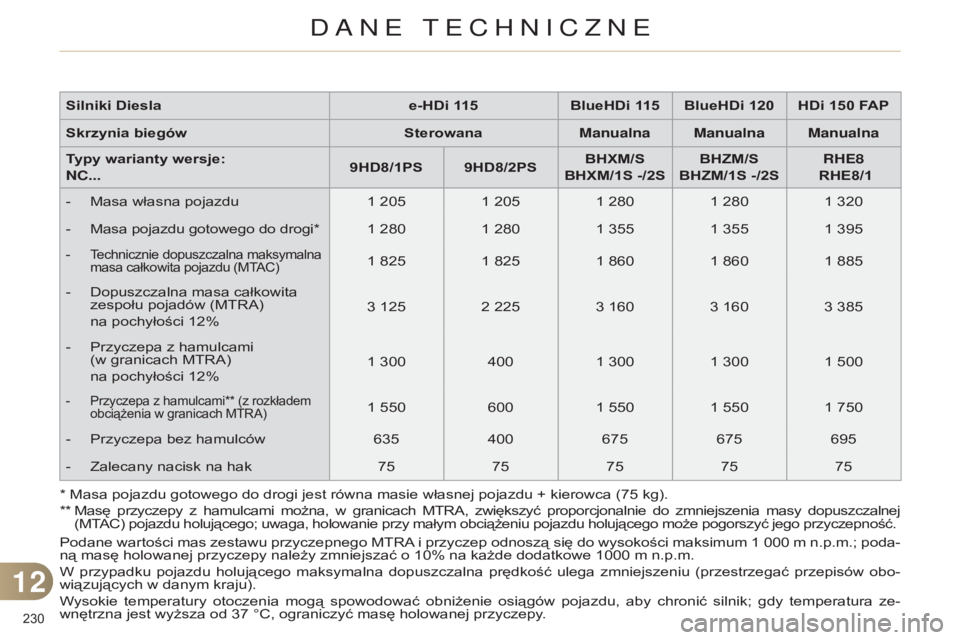

230
C4-2_pl_Chap12_caracteristique_ed01-2014
* Masa pojazdu gotowego do drogi jest równa masie własnej pojazdu + kierowca (75 kg).
**
Masę
przyczepy z hamulcami można, w granicach M tra , zwiększyć proporcjonalnie do zmniejszenia masy dopuszczalnej
(M
tac ) pojazdu holującego; uwaga, holowanie przy małym obciążeniu pojazdu holującego może pogorszyć jego przyczepność.
Podane wartości mas zestawu przyczepnego M
tra

i przyczep odnoszą się do wysokości maksimum 1
000

m
n.p.m.; poda-
ną masę holowanej przyczepy należy zmniejszać o 10% na każde dodatkowe 1000
m n.p.m.
W przypadku pojazdu holującego maksymalna dopuszczalna prędkość ulega zmniejszeniu (przestrzegać przepisów obo-
wiązujących w danym kraju).
Wysokie temperatury otoczenia mogą spowodować obniżenie osiągów pojazdu, aby chronić silnik; gdy temperatura ze-
wnętrzna jest wyższa od 37
° c , ograniczyć masę holowanej przyczepy.
Silniki Diesla
e-HDi 115BlueHDi 115 BlueHDi 120 HDi 150 FAP
Skrzynia biegów SterowanaManualna Manualna Manualna
Typy warianty wersje:
NC... 9HD8/1PS 9HD8/2PSBHXM/S
BHXM/1S -/2S BHZM/S
BHZM/1S -/2S RHE8


r HE8/1
-
Masa własna pojazdu
1
205 1 205 1 280 1 280 1 320
-
Masa pojazdu gotowego do drogi*
1
280 1 280 1 355 1 355 1 395
- technicznie dopuszczalna maksymalna

masa całkowita pojazdu (M tac )1 825 1 825 1 860 1 860 1 885
-

Dopuszczalna masa całkowita
zespołu pojadów (M

tra
)
na pochyłości 12% 3

125 2 225 3 160 3 160 3 385
-

Przyczepa z hamulcami


(w granicach M
tra
)
na pochyłości 12% 1

300 4001
300 1 300 1 500
- Przyczepa z hamulcami** (z rozkładem
obciążenia w granicach M tra )1 5506001 550 1 550 1 750
-

Przyczepa bez hamulców 635400675675695
-


Zalecany nacisk na hak 7575757575
12
DANE TECHNICZNE

231
C4-2_pl_Chap12_caracteristique_ed01-2014

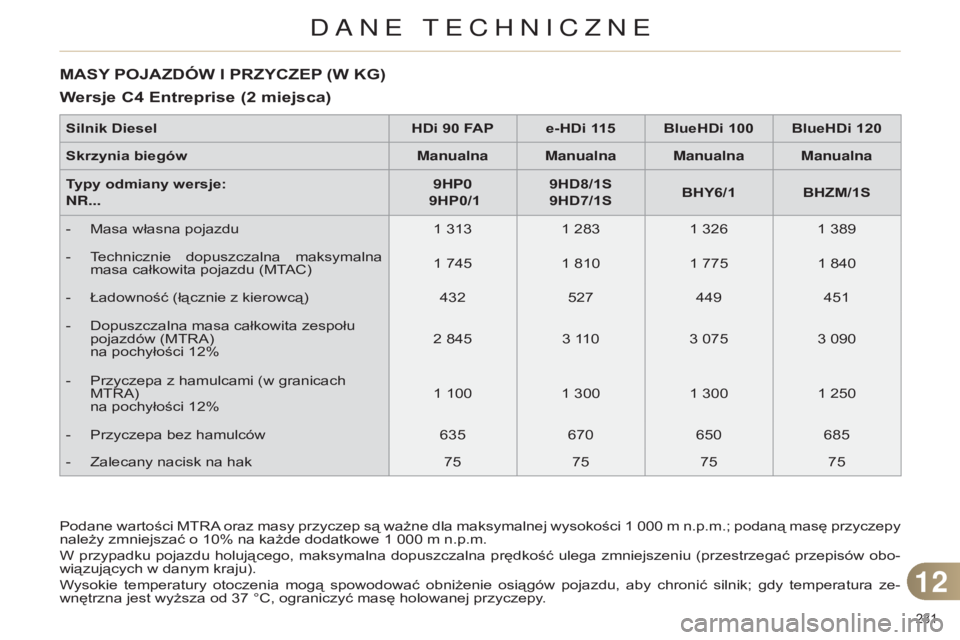

MASY PO j AZD ó W I P r ZYCZEP ( W K g)
Wersje C4
Entreprise
(2
miejsca)
Podane wartości Mtra oraz masy przyczep są ważne dla maksymalnej wysokości 1 000 m n.p.m.; podaną masę przyczepy
należy zmniejszać o 10% na każde dodatkowe 1 000 m n.p.m.
W przypadku pojazdu holującego, maksymalna dopuszczalna prędkość ulega zmniejszeniu (przestrzegać przepisów obo-
wiązujących w danym kraju).
Wysokie temperatury otoczenia mogą spowodować obniżenie osiągów pojazdu, aby chronić silnik; gdy temperatura ze-
wnętrzna jest wyższa od 37
° c , ograniczyć masę holowanej przyczepy.
Silnik Diesel
HDi 90 FAP e-HDi 115 BlueHDi 100 BlueHDi 120
Skrzynia biegów Manualna Manualna Manualna Manualna
Typy odmiany wersje:
NR... 9HP0


9HP0/1
9HD8/1S
9HD7/1S
BHY6/1 BHZM/1S
-
Masa własna pojazdu
1
313
1 283
1 326
1 389
- t
echnicznie
dopuszczalna maksymalna
masa całkowita pojazdu (M tac )
1 745
1 810
1 775
1 840
- ł adowność (łącznie z kierowcą)
432527449451
-
Dopuszczalna masa całkowita zespołu
pojazdów (M

tra )
na pochyłości 12% 2 845
3 110
3 075
3 090
-
Przyczepa z hamulcami (w granicach
M

tra )
na pochyłości 12% 1 100
1 300
1 300
1 250
-
Przyczepa bez hamulców
635670650685
-

Zalecany nacisk na hak
75757575
12
DANE TECHNICZNE

232
C4-2_pl_Chap12_caracteristique_ed01-2014

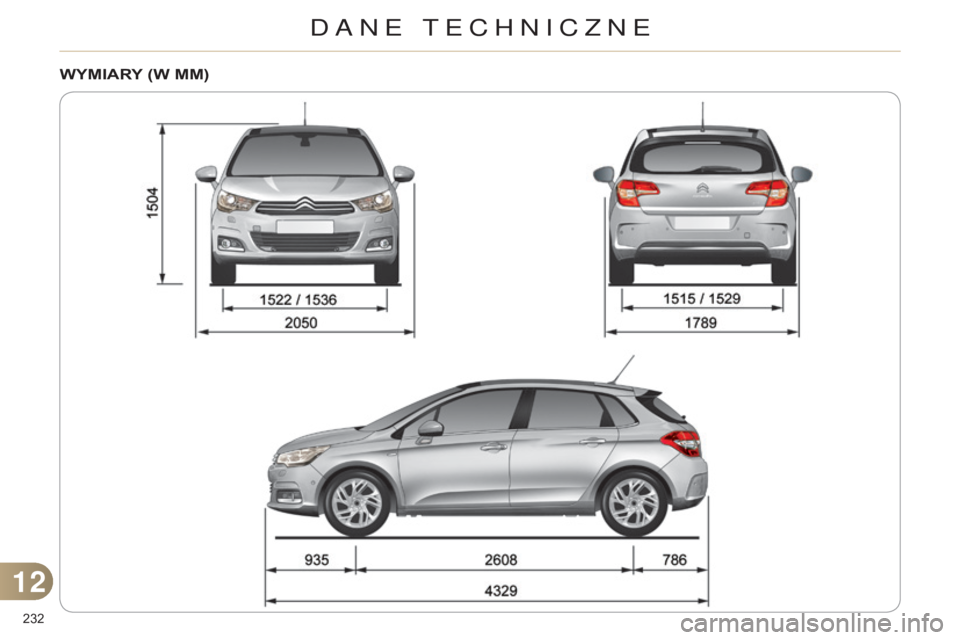

WYMIArY (W MM )
12
DANE TECHNICZNE

233
C4-2_pl_Chap12_caracteristique_ed01-2014

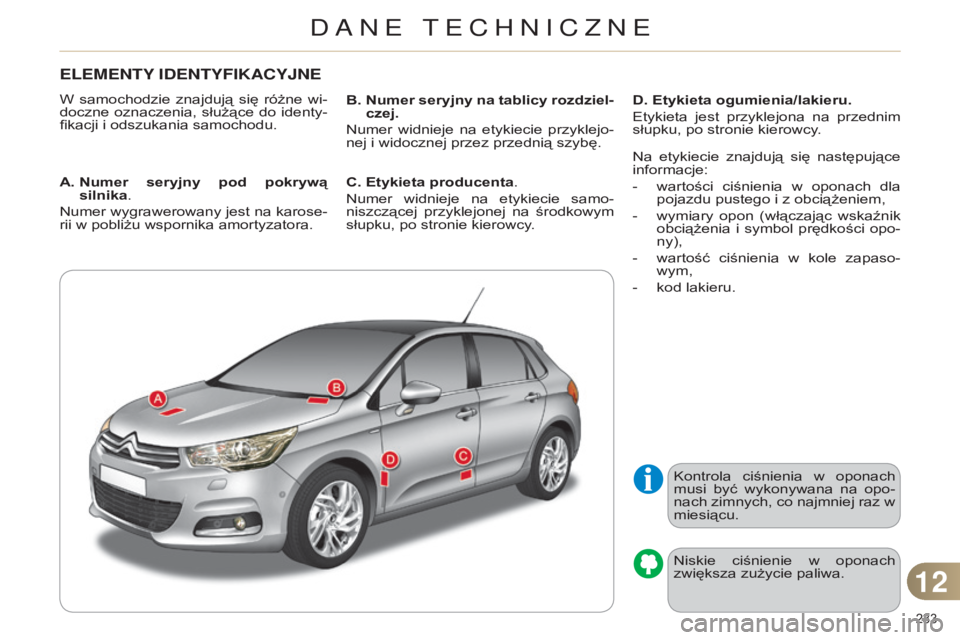

ELEMENTY IDENTYFIKACYJNE
W samochodzie znajdują się różne wi-
doczne oznaczenia, służące do identy-
fikacji i odszukania samochodu.
A.

Numer
seryjny pod pokrywą
silnika.
n

umer wygrawerowany jest na karose-
rii w pobliżu wspornika amortyzatora. B.
Numer seryjny na tablicy rozdziel-
czej.
n

umer widnieje na etykiecie przyklejo-
nej i widocznej przez przednią szybę. D. Etykieta ogumienia/lakieru.
Etykieta jest przyklejona na przednim
słupku, po stronie kierowcy.
k

ontrola ciśnienia w oponach
musi być wykonywana na opo-
nach zimnych, co najmniej raz w
miesiącu.
n

iskie ciśnienie w oponach
zwiększa zużycie paliwa.
C. Etykieta producenta.
n

umer widnieje na etykiecie samo-
niszczącej przyklejonej na środkowym
słupku, po stronie kierowcy.
n

a etykiecie znajdują się następujące
informacje:
-

wartości
ciśnienia w oponach dla
pojazdu pustego i z obciążeniem,
-

wymiary
opon (włączając wskaźnik
obciążenia i symbol prędkości opo-
ny),
-

wartość
ciśnienia w kole zapaso-
wym,
-

kod lakieru.
12
DANE TECHNICZNE

234
C4-2_pl_Chap12_caracteristique_ed01-2014
12
DANE TECHNICZNE

235
C4-2_pl_Chap13a_BTA_ed01-2014

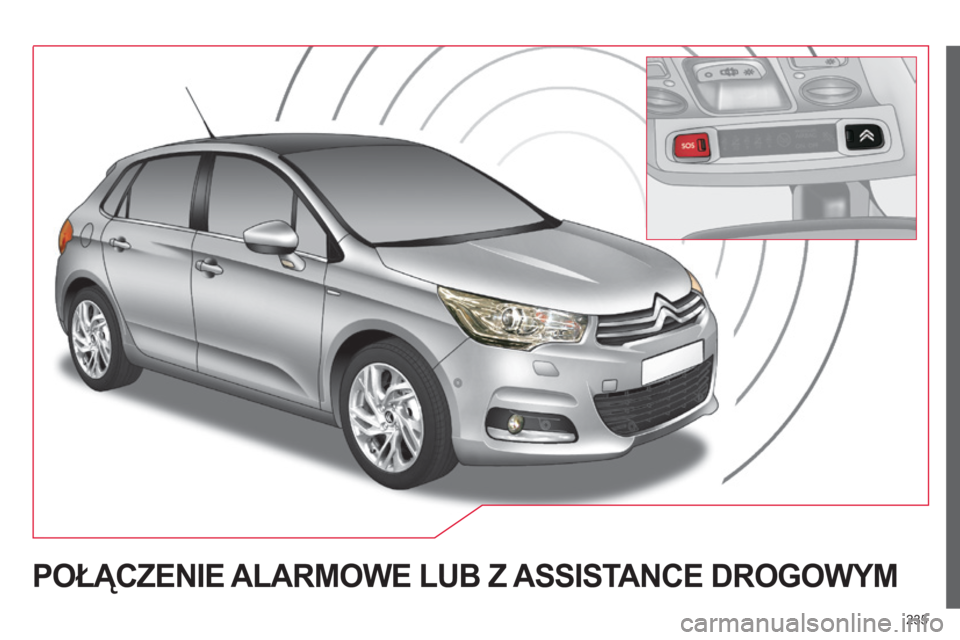

POŁąCZENIE ALAr MOWE L u B Z ASSIST ANCE D r O g OWYM

236
C4-2_pl_Chap13a_BTA_ed01-2014
POŁACZENIE ALAr MOWE L u B Z ASSIST ANCE D r O g OWYM
Citroën Połączenie Alarmowe z Lokalizacją
W sytuacji awaryjnej nacisnąć na ponad 2 sekundy ten
przycisk. Migająca zielona dioda i komunikat głosowy
potwierdzają rozpoczęcie połączenia z platformą "
c itroën
Połączenie
a

larmowe z Lokalizacją"*.
Ponowne szybkie naciśnięcie tego przycisku powoduje anulowanie
połączenia. Zielona dioda gaśnie.
n

aciśnięcie (w dowolnej chwili) na ponad 8 sekund tego przycisku anuluje
połączenie.
Citroën Połączenie Assistance z Lokalizacją
Po włączeniu zapłonu zapala się na
3 sekundy zielona kontrolka, sygnalizując
prawidłowe działanie systemu.
Pomarańczowa kontrolka miga: system
nie działa prawidłowo.
Pomarańczowa kontrolka zapalona na
stałe: należy wymienić baterię awaryjną.
W obu przypadkach skontaktować się z
aso

sieci c I tro Ë n .
Ponowne szybkie naciśnięcie tego przycisku powoduje anulowanie
połączenia.
a

nulowanie połączenia potwierdzone jest komunikatem głosowym.
n

acisnąć na ponad 2 sekundy ten przycisk, aby poprosić
o pomoc drogową w razie unieruchomienia pojazdu.
k

omunikat głosowy potwierdza wykonanie połączenia*.
Działanie systemu
Zielona dioda pozostaje zapalona (nie miga), jeżeli połączenie zostało
ustanowione.
g aśnie po zakończeniu połączenia.
Połączenie obsługiwane jest przez platformę "
c itroën Połączenie
a

larmowe z Lokalizacją", która otrzymuje informacje o lokalizacji pojazdu i
może zaalarmować odpowiednie służby ratownicze. W krajach, w których
platforma nie świadczy usług lub jeżeli usługa lokalizacji jest niedostępna,
połączenie przekazywane jest bezpośrednio na numer alarmowy (112)
bez lokalizacji.
W razie zderzenia wykrytego przez kalkulator poduszki powietrznej,
niezależnie od tego, czy poduszka została uruchomiona,
połączenie alarmowe wykonywane jest automatycznie.
*
u sługi te zależą od warunków i dostępności.

s kontaktować się z
aso
sieci c I tro Ë n .W przypadku samochodu zakupionego poza siecią
c I tro Ë n prosimy
o sprawdzenie konfiguracji tych usług i ich ewentualną modyfikację w
sieci serwisowej. W krajach wielojęzycznych konfiguracja jest możliwa w
jednym z wybranych języków państwowych.
Ze względów technicznych, szczególnie w celu zapewnienia klientowi
lepszej jakości usług telematycznych, producent zastrzega sobie prawo
do aktualizacji w dowolnej chwili pokładowego systemu telematycznego
pojazdu.
j

eśli korzystają Państwo z usługi c I tro Ë n e t
ouch, dysponują Państwo
również usługami dodatkowymi w Państwa strefie osobistej My

c I tro E n
poprzez stronę internetową
c I tro Ë na
Państwa kraju, dostępną na
www

.citroen.com.

237

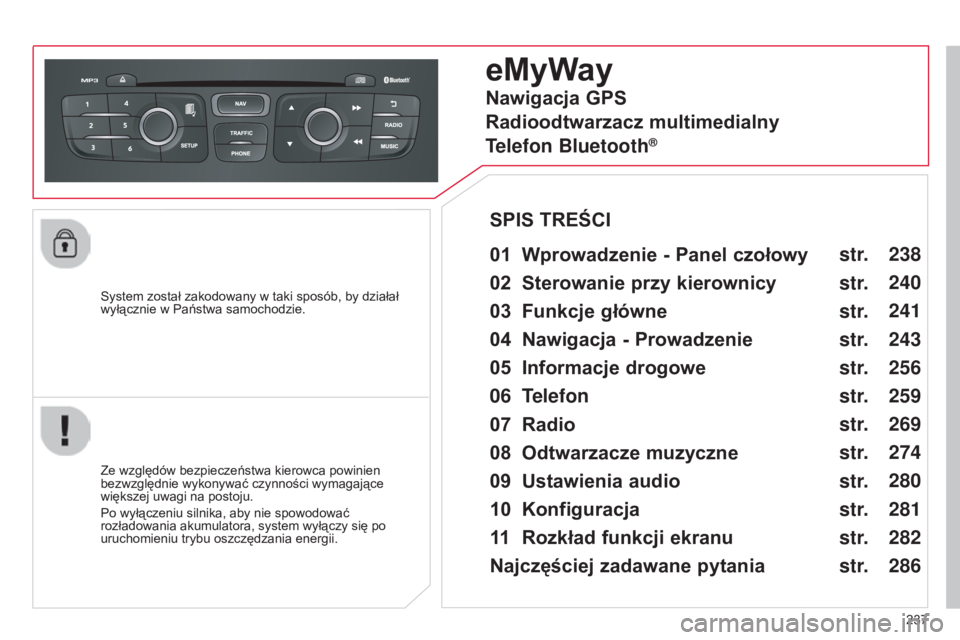

c4-2_pl_chap13b_rt6_ed01-2014
system został zakodowany w taki sposób, by działał
wyłącznie w Państwa samochodzie.
eMyWay
01 Wprowadzenie - Panel czołowy
Ze względów bezpieczeństwa kierowca powinien
bezwzględnie wykonywać czynności wymagające
większej uwagi na postoju.
Po wyłączeniu silnika, aby nie spowodować
rozładowania akumulatora, system wyłączy się po
uruchomieniu trybu oszczędzania energii.
SPIS TrEŚCI
02
Sterowanie
przy kierownicy
03

Funkcje
główne
04

Nawigacja
- Prowadzenie
05

Informacje
drogowe
06
Telefon
07
r adio
08

Odtwarzacze
muzyczne
09
u stawienia audio
10

Konfigu
racja
11
r ozkład funkcji ekranu
Najczęściej zadawane pytania str.
str.
str.
str.
str.
str.
str.
str.
str.
str.
str.
str. 238
240
241
243
256
259
269
274
280
281
282
286
Nawigacja
g

PS
r

adioodtwarzacz multimedialny
Telefon Bluetooth
®

01
238
c4-2_pl_chap13b_rt6_ed01-2014

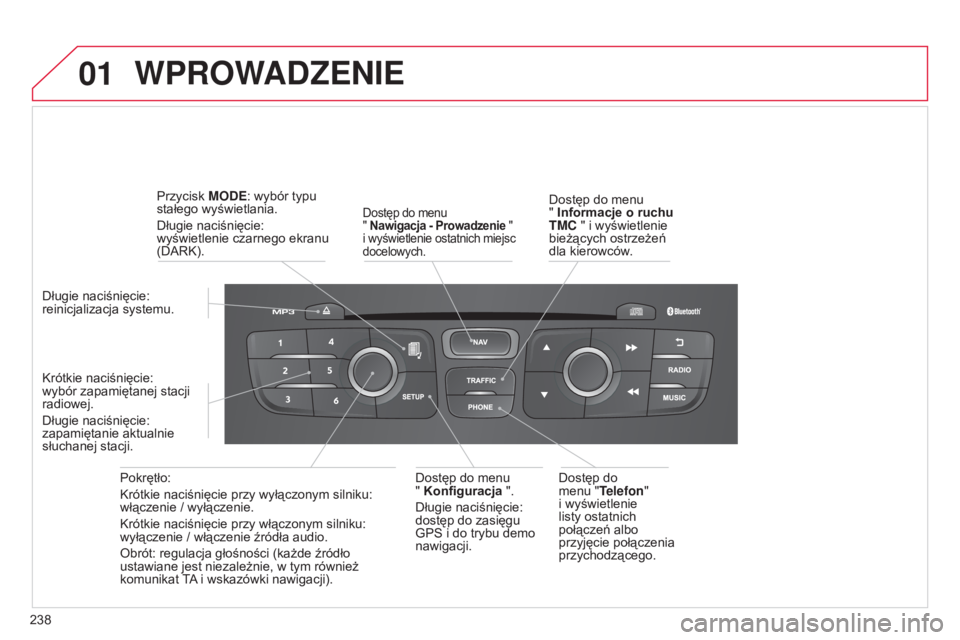

WPROWADZENIE
Dostęp do menu
" Nawigacja - Prowadzenie "
i wyświetlenie ostatnich miejsc
docelowych.
Pokrętło:
k

rótkie naciśnięcie przy wyłączonym silniku:
włączenie / wyłączenie.
k

rótkie naciśnięcie przy włączonym silniku:
wyłączenie / włączenie źródła audio.
o

brót: regulacja głośności (każde źródło
ustawiane jest niezależnie, w tym również
komunikat
t

a
i wskazówki nawigacji).
Długie naciśnięcie:
reinicjalizacja systemu.
k

rótkie naciśnięcie:
wybór zapamiętanej stacji
radiowej.
Długie naciśnięcie:
zapamiętanie aktualnie
słuchanej stacji. Przycisk MODE: wybór typu
stałego wyświetlania.
Długie naciśnięcie:
wyświetlenie czarnego ekranu
(D
ark ).
Dostęp do
menu "Telefon"
i wyświetlenie
listy ostatnich
połączeń albo
przyjęcie połączenia
przychodzącego.
Dostęp do menu

" Konfiguracja ".
Długie naciśnięcie:
dostęp do zasięgu
g

P s i do trybu demo
nawigacji. Dostęp do menu

" Informacje o ruchu
TMC " i wyświetlenie
bieżących ostrzeżeń
dla kierowców.
