A műveletek sorrendje
F Helyezze a kereket a kerékagyra.
F H úzza meg kézzel a csavarokat ütközésig.
F

A d
ugókulccsal ( 4) ellátott kerékkulccsal ( 1)
húzza meg a kerékőrcsavart.
F

A t
öbbi csavar meghúzását a dugókulcs
nélküli kerékkulccsal ( 1) végezze el.
A kerék felszerelése
A lemezfelnis vagy az
ideiglenes pótkerék (ún.
mankókerék) rögzítése
Ha gépjárműve alumíniumkerekekkel
rendelkezik, visszaszerelésnél, a
csavarok meghúzásakor természetes,
hogy az alátétek nem fekszenek fel
a lemezfelnis vagy a mankókerékre.
A kerék tartását a csavarok kúpos
támfelülete biztosítja.
8
Üzemzavar esetén

250
C4-2_hu_Chap08_en-cas-de-panne_ed02-2015
F A dugókulccsal (4) ellátott kerékkulccsal ( 1)
húzza meg a kerékőrcsavart ütközésig.
F

A t
öbbi csavart is húzza meg ütközésig a
dugókulcs nélküli kerékkulccsal ( 1).
F

T
egye vissza a csavarokra a
csavarkupakokat (felszereltségtől
függően).
F

A s
zerszámokat helyezze vissza a
szerszámos dobozba.
F
E
ngedje le teljesen a gépjárművet.
F
H
ajtsa össze az emelőt ( 2) és távolítsa el.

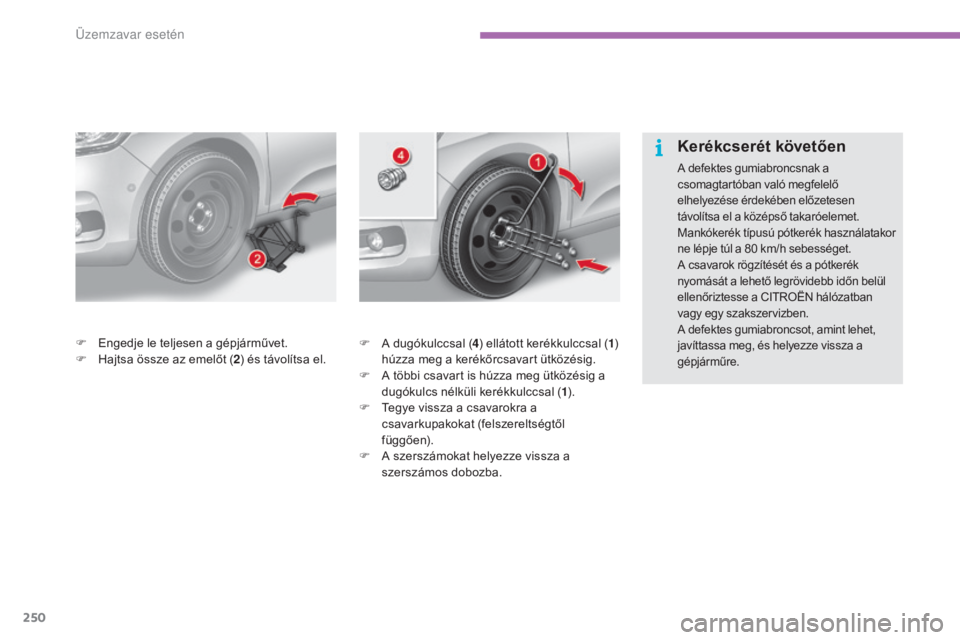

Kerékcserét követően
A defektes gumiabroncsnak a
csomagtartóban való megfelelő
elhelyezése érdekében előzetesen
távolítsa el a középső takaróelemet.
Mankókerék típusú pótkerék használatakor
ne lépje túl a 80
km/h sebességet.
A csavarok rögzítését és a pótkerék
nyomását a lehető legrövidebb időn belül
ellenőriztesse a CITROËN hálózatban
vagy egy szakszervizben.
A defektes gumiabroncsot, amint lehet,
javíttassa meg, és helyezze vissza a
gépjárműre.
Üzemzavar esetén

251
C4-2_hu_Chap08_en-cas-de-panne_ed02-2015
Izzócsere
A fényszórók védőréteggel bevont
polikarbonát üveggel rendelkeznek:
F
a
z üveg tisztításához ne
használjon száraz vagy érdes
rongyot, sem tisztító- vagy
oldószereket,
F

h
asználjon szivacsot és szappanos
vizet vagy pH-semleges terméket,
F

h
a a makacs szennyeződések
eltávolítására magas nyomású
berendezést használ, ne irányítsa
a vízsugarat tartósan közvetlenül
a fényszórókra, a lámpákra és a
környékükre, nehogy megsérüljenek
a tömítések és a lakkréteg.
Az izzók cseréjét csak néhány perce
kikapcsolt fényszórókon szabad
elvégezni (súlyos égési sérülés
veszélye áll fenn).
F

N
e érjen kézzel az izzóhoz,
használjon nem bolyhosodó
rongyot.
A fényszóró meghibásodásának
elkerülése érdekében kizárólag UV-
szűrős izzókat használjon.
A kiégett izzót mindig ugyanolyan típusú
és tulajdonságú izzóra cserélje ki.Első lámpák
Xenonlámpákkal és
kanyarfényszórókkal rendelkező
változat
1. Tompított/távolsági kanyarfényszóró (D1S)
2. I rányjelző (PY21W, borostyánsárga)
3.
N

appali világítás/helyzetjelző (P21/5W XL)
4.
K

ödfényszóró (H11)
Áramütésveszély!
A xenonlámpák (D1S) cseréjét a
CITROËN hálózatban vagy egy
szakszervizben kell elvégeztetni.
8
Üzemzavar eset

252
C4-2_hu_Chap08_en-cas-de-panne_ed02-2015
F A három rögzítőtalpnál kipattintva vegye le a légterelőt.
F

A k
ét rögzítőelemnél pattintsa le a
motorháztető nyitását vezérlő kábelt.
F

E
ngedje lefelé a kábelt.
Az izzó cseréjét követően ne felejtse el a kábelt
és a légterelőt visszatenni a helyére. Ahhoz, hogy hozzáférhessen az izzók
védőborításához, motortípustól függően -
és csak a bal oldalon - el kell végeznie a
következő műveleteket.
Hozzáférés az izzókhozHalogénizzókkal és LED- es*
fénysorral szerelt változat (2- es típus)
1. Irányjelző (LED)
2. N appali világítás/helyzetjelző (LED)
3.
T

ompított fényszóró (H7)
4.
T

ávolsági fényszóró (H7)
5.
K

ödfényszóró (H11)A tökéletes világítás érdekében
ügyeljen a pecekkel ellátott H1, H7
stb.
típusú izzók megfelelő elhelyezésére.
Halogénizzókkal szerelt változat
(1- es típus)
1. Irányjelző (H21 fehér)
2. T ompított fényszóró (H7)
3.
T

ávolsági fényszóró (H1)
4.
N

appali világítás/helyzetjelző (P21/5W XL)
5.
K

ödfényszóró (H11)A tökéletes világítás érdekében
ügyeljen a pecekkel ellátott H1, H7
stb.
típusú izzók elhelyezésére.
* LED: fénykibocsátó dióda
Üzemzavar esetén

253
C4-2_hu_Chap08_en-cas-de-panne_ed02-2015
Az irányjelzők izzóinak cseréje
Halogénizzókkal szerelt modellek ( 1- es típus )
F F ordítsa el negyed fordulattal és emelje ki
az izzótartót.
F

V
egye ki az izzót és cserélje ki.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben. Xenonlámpákkal szerelt modellek
F

A n
yelv meghúzásával távolítsa el a
védőborítást.
F
F
ordítsa el negyed fordulattal és emelje ki
az izzótartót.
F F ordítsa el negyed fordulattal az izzót, és
cserélje ki.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
A borostyánsárga színű izzókat, mint
pl. az irányjelzők, mindig azonos
színű és azonos műszaki jellemzőkkel
rendelkező izzókra kell cserélni.
A ( jobb vagy bal oldali) irányjelző
visszajelzésének gyorsabb villogása
jelzi, hogy az adott oldali irányjelző
egyik izzója meghibásodott.
Halogé
nizzókkal szerelt modellek (2- es típus )
Az iyen típusú LED-es lámpák cseréjével
kapcsolatban forduljon a CITROËN hálózathoz
vagy egy szakszervizhe.
8
Üzemzavar esetén

254
C4-2_hu_Chap08_en-cas-de-panne_ed02-2015
A távolsági fényszóró
izzóinak cseréje (1- es típusú
halogénizzókkal szerelt
modelleken)
F A nyelv meghúzásával távolítsa el a védőborítást.
F

K
össe ki a csatlakozót.
F

A
z izzó kiszabadításához nyomja össze a
rugókat.
F

E
melje ki az izzót és cserélje ki.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
A távolsági fényszóró
izzóinak cseréje (2- es típusú
halogénizzókkal szerelt
modelleken)
F A nyelv meghúzásával távolítsa el a védőborítást.
F

K
össe ki a csatlakozót.
F

E
melje ki az izzót és cserélje ki.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
A tompított fényszóró izzóinak
cseréje (halogénizzókkal szerelt
modelleken)
F A nyelv meghúzásával távolítsa el a védőborítást.
F

K
össe ki a csatlakozót.
F

A
z izzó kiszabadításához feszítse szét a
rugókat.
F

E
melje ki az izzót és cserélje ki.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
Visszaszereléskor a fényszóró
megfelelő szigetelésének biztosítása
érdekében a védőborítást gondosan
zárja vissza.
\334z

255
C4-2_hu_Chap08_en-cas-de-panne_ed02-2015
A nappali/helyzetjelző lámpák
izzóinak cseréje (xenonlámpákkal
vagy 1- es típusú halogénizzókkal
szerelt modelleken)
F A nyelv meghúzásával távolítsa el a védőborítást.
F

K
össe ki a csatlakozót.
F

F
ordítsa el negyed fordulattal és emelje ki
az izzótartót.
F

E
melje ki az izzót és cserélje ki.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
A nappali/helyzetjelző lámpák
izzóinak cseréje (2- es típusú
halogénizzókkal szerelt
modelleken)
Az ilyen típusú LED-es lámpák cseréjével
kapcsolatban forduljon a CITROËN hálózathoz
vagy egy szakszervizhez.
8
\334z

256
C4-2_hu_Chap08_en-cas-de-panne_ed02-2015
A ködfényszórók izzóinak cseréje
F Helyezzen egy lapos csavarhúzót a díszlécen lévő lyukba.
F

A c
savarhúzó segítségével pattintsa le
a lökhárító díszlécét (a parkolássegítő
berendezés érzékelője a díszlécen marad).
F

V
egye ki a két rögzítőcsavart és emelje ki a
modult a helyéről.
F

K
össe ki az izzó csatlakozóját.
F

F
ordítsa el negyed fordulattal az
izzófoglalatot és emelje ki.
F

E
melje ki az izzót és cserélje ki.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
Az izzócserét a CITROËN hálózatban vagy egy
szakszervizben is elvégeztetheti.
Az oldalsó LED- es spotlámpák
cseréje
Az ilyen típusú LED-es lámpák cseréje
érdekében forduljon a CITROËN hálózathoz
vagy egy szakszervizhez.
A beépített oldalsó irányjelzők
izzóinak cseréje
F Illesszen egy lapos csavarhúzót az irányjelző közepéhez az irányjelző és a
visszapillantó tükör talpa közé.
F

A c
savarhúzó mozgatásával szabadítsa ki
az irányjelzőt.
F

K
össe ki az izzó csatlakozóját.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
A szükséges izzókat a CITROËN hálózatban
vagy egy szakszervizben szerezheti be.
\334z

257
C4-2_hu_Chap08_en-cas-de-panne_ed02-2015
3D lámpákkal szerelt modell
(2- es típus)
1. Féklámpa (P21W)
2. Helyzetjelző lámpa (R10W)
3.
I

rányjelző (PY21W, borostyánsárga)
4.
K

ödlámpa a bal oldalon (P21W)
5.
T

olatólámpa a jobb oldalon (P21W)
Hozzáférés a hátsó lámpákhoz
A borostyánsárga izzókat, mint pl.
az irányjelzők, mindig ugyanolyan
tulajdonságú és színű izzókra kell
cserélni.
A csomagtér fedélen elhelyezett lámpák
nem igaziak, kizárólag esztétikai
szerepük van.
Hátsó lámpák
Hagyományos lámpákkal szerelt
modell (1- es típus)
1. Féklámpa/helyzetjelző lámpa (P21/5W)
2. Irányjelző (PY21W, borostyánsárga)
3.
T

olatólámpa (P21W)
4.
K

ödlámpa (P21W) Készítsen elő egy lapos csavarhúzót és egy
10
mm-es pipakulcsot.
A négy izzó a csomagtér felől cserélhető ki:
F

n
yissa ki a csomagtartót,
F

v
egye le a takarófedelet a megfelelő
oldalon,
F

p
attintsa ki a lámpa csatlakozóját,
F

h
elyezzen egy rongyot az üreg aljába,
nehogy a kilazítás során elvesszen a
csavaranya,
F

l
azítsa meg a hatlapú anyát a pipakulccsal,
majd kézzel csavarja ki,
F

t
engelyirányban meghúzva óvatosan
emelje ki a lámpatestet.
8
Üzemzavar esetén

258
C4-2_hu_Chap08_en-cas-de-panne_ed02-2015
Az egység kiszerelését követően a hibás izzó
cseréjét az alábbi módon végezze:
F
c
savarja ki az izzótartó két
rögzítőcsavarját,
F

h
úzza szét a négy nyelvet és vegye ki az
izzótartót,
F

f
ordítsa el negyed fordulattal az izzót és
cserélje ki.
A hátsó izzók cseréje (1- es típus)
Az egység kiszerelését követően a hibás izzó
cseréjét az alábbi módon végezze:
F

c
savarja ki az izzótartó három
rögzítőcsavarját,
F

h
úzza szét a három nyelvet és vegye ki az
izzótartót,
F

f
ordítsa el negyed fordulattal az izzót és
cserélje ki. Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
A hátsó izzók cseréje (2- es típus)
Ügyeljen arra, hogy az egységet mindig
a megfelelő szögben tegye a helyére.
A szigeteléshez szükséges
mértékben, erőltetés nélkül húzza
meg az egységet, vigyázva, nehogy
megsérüljön.
\334z
