CITROEN C4 2017 Kezelési útmutató (in Hungarian)

219
C4-2_hu_Chap07_infos-pratiques_ed02-2015

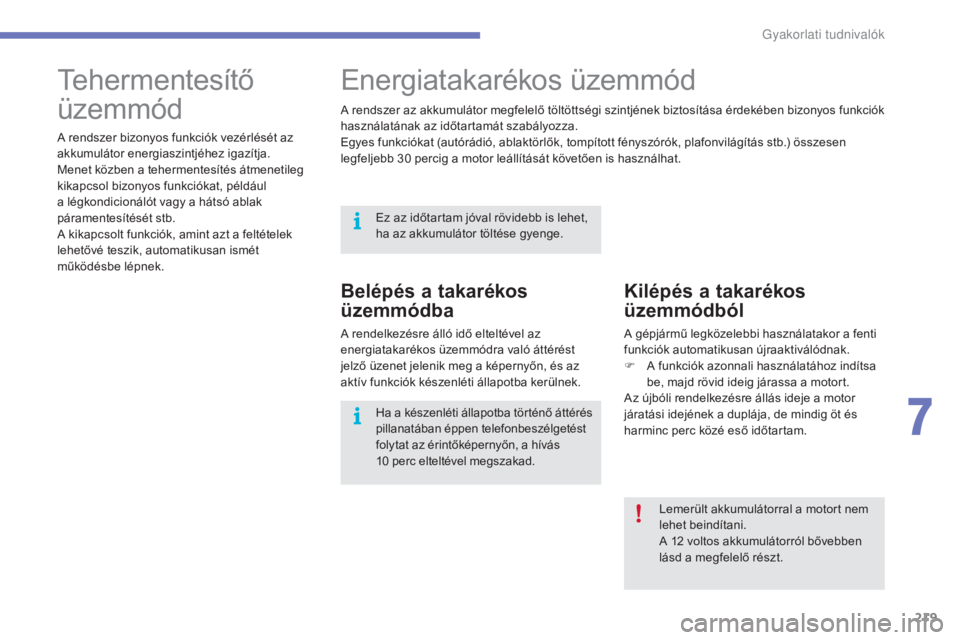

Tehermentesítő
üzemmódEnergiatakarékos üzemmód
Belépés a takarékos
üzemmódba
A rendelkezésre álló idő elteltével az
energiatakarékos üzemmódra való áttérést
jelző üzenet jelenik meg a képernyőn, és az
aktív funkciók készenléti állapotba kerülnek.
Kilépés a takarékos
üzemmódból
A gépjármű legközelebbi használatakor a fenti
funkciók automatikusan újraaktiválódnak.
F

A f
unkciók azonnali használatához indítsa
be, majd rövid ideig járassa a motort.
Az újbóli rendelkezésre állás ideje a motor
járatási idejének a duplája, de mindig öt és
harminc perc közé eső időtartam.
A rendszer bizonyos funkciók vezérlését az
akkumulátor energiaszintjéhez igazítja.
Menet közben a tehermentesítés átmenetileg
kikapcsol bizonyos funkciókat, például
a légkondicionálót vagy a hátsó ablak
páramentesítését stb.
A kikapcsolt funkciók, amint azt a feltételek
lehetővé teszik, automatikusan ismét
működésbe lépnek.
A rendszer az akkumulátor megfelelő töltöttségi szintjének biztosítása érdekében bizonyos funkciók
használatának az időtartamát szabályozza.
Egyes funkciókat (autórádió, ablaktörlők, tompított fényszórók, plafonvilágítás stb.) összesen
legfeljebb 30

percig a motor leállítását követően is használhat.
Lemerült akkumulátorral a motort nem
lehet beindítani.
A 12 voltos akkumulátorról bővebben
lásd a megfelelő részt.
Ez az időtartam jóval rövidebb is lehet,
ha az akkumulátor töltése gyenge.
Ha a készenléti állapotba történő áttérés
pillanatában éppen telefonbeszélgetést
folytat az érintőképernyőn, a hívás
10

perc elteltével megszakad.
7
Gy

220
C4-2_hu_Chap07_infos-pratiques_ed02-2015

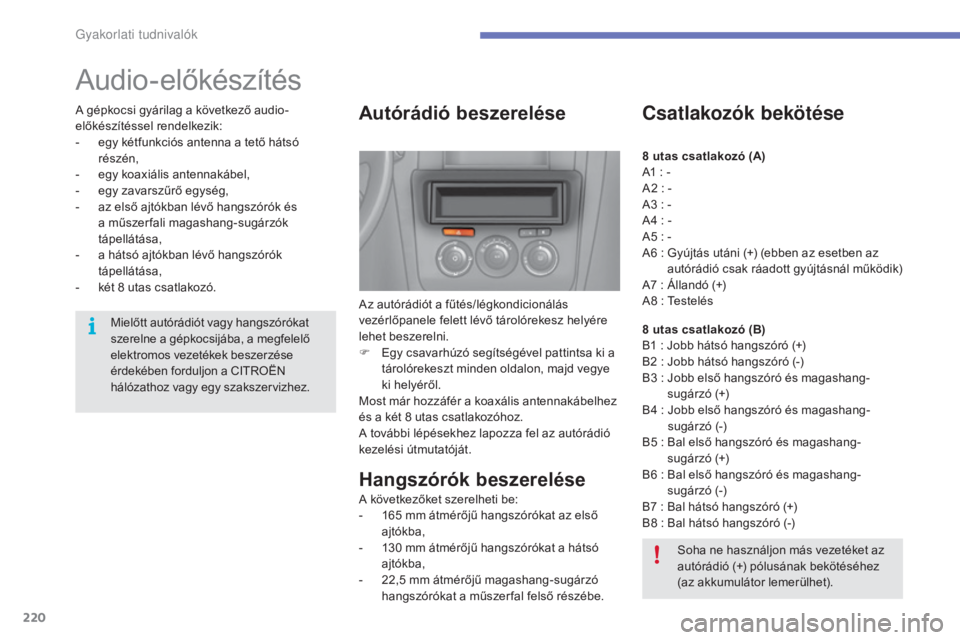

Audio-előkészítés
Autórádió beszerelése
Az autórádiót a fűtés/légkondicionálás
vezérlőpanele felett lévő tárolórekesz helyére
lehet beszerelni.
F
E
gy csavarhúzó segítségével pattintsa ki a
tárolórekeszt minden oldalon, majd vegye
ki helyéről.
Most már hozzáfér a koaxális antennakábelhez
és a két 8
utas csatlakozóhoz.
A további lépésekhez lapozza fel az autórádió
kezelési útmutatóját.
Hangszórók beszerelése
A következőket szerelheti be:
- 1 65 mm átmérőjű hangszórókat az első
ajtókba,
-

1
30 mm átmérőjű hangszórókat a hátsó
ajtókba,
-

2
2,5 mm átmérőjű magashang-sugárzó
hangszórókat a műszer fal felső részébe.
Csatlakozók bekötése
8 utas csatlakozó (A)
A 1 : -
A2
: -
A3
: -
A4
: -
A5
: -
A6
:
G
yújtás utáni (+) (ebben az esetben az
autórádió csak ráadott gyújtásnál működik)
A7
: Állandó (+)
A8
: Testelés
8
utas csatlakozó (B)
B1
: Jobb hátsó hangszóró (+)
B2
: Jobb hátsó hangszóró (-)
B3
:
J
obb első hangszóró és magashang-
sugárzó (+)
B4
:
J
obb első hangszóró és magashang-
sugárzó (-)
B5
:
B
al első hangszóró és magashang-
sugárzó (+)
B6
:
B
al első hangszóró és magashang-
sugárzó (-)
B7
: Bal hátsó hangszóró (+)
B8
: Bal hátsó hangszóró (-)Soha ne használjon más vezetéket az
autórádió (+) pólusának bekötéséhez
(az akkumulátor lemerülhet).
Mielőtt autórádiót vagy hangszórókat
szerelne a gépkocsijába, a megfelelő
elektromos vezetékek beszerzése
érdekében forduljon a CITROËN
hálózathoz vagy egy szakszervizhez.
A gépkocsi gyárilag a következő audio-
előkészítéssel rendelkezik:
-
e
gy kétfunkciós antenna a tető hátsó
részén,
-

e

gy koaxiális antennakábel,
-

e

gy zavarszűrő egység,
-

a

z első ajtókban lévő hangszórók és
a műszerfali magashang-sugárzók
tápellátása,
-

a h

átsó ajtókban lévő hangszórók
tápellátása,
-

k

ét 8

utas csatlakozó.
Gyakorlati tudnivalók

221
C4-2_hu_Chap07_infos-pratiques_ed02-2015

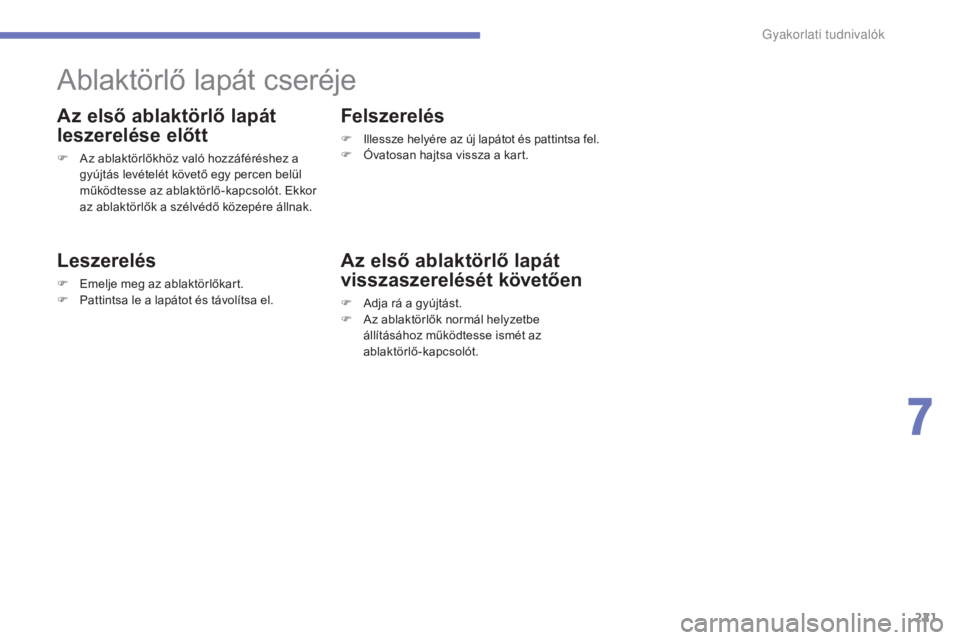

Ablaktörlő lapát cseréje
Az első ablaktörlő lapát
leszerelése előtt
F Az ablaktörlőkhöz való hozzáféréshez a gyújtás levételét követő egy percen belül
működtesse az ablaktörlő-kapcsolót. Ekkor
az ablaktörlők a szélvédő közepére állnak.
Leszerelés
F Emelje meg az ablaktörlőkart.
F P attintsa le a lapátot és távolítsa el.
Felszerelés
F Illessze helyére az új lapátot és pattintsa fel.
F Ó vatosan hajtsa vissza a kart.
Az első ablaktörlő lapát
visszaszerelését követően
F Adja rá a gyújtást.
F A z ablaktörlők normál helyzetbe
állításához működtesse ismét az
ablaktörlő-kapcsolót.
7
Gy

222
C4-2_hu_Chap07_infos-pratiques_ed02-2015

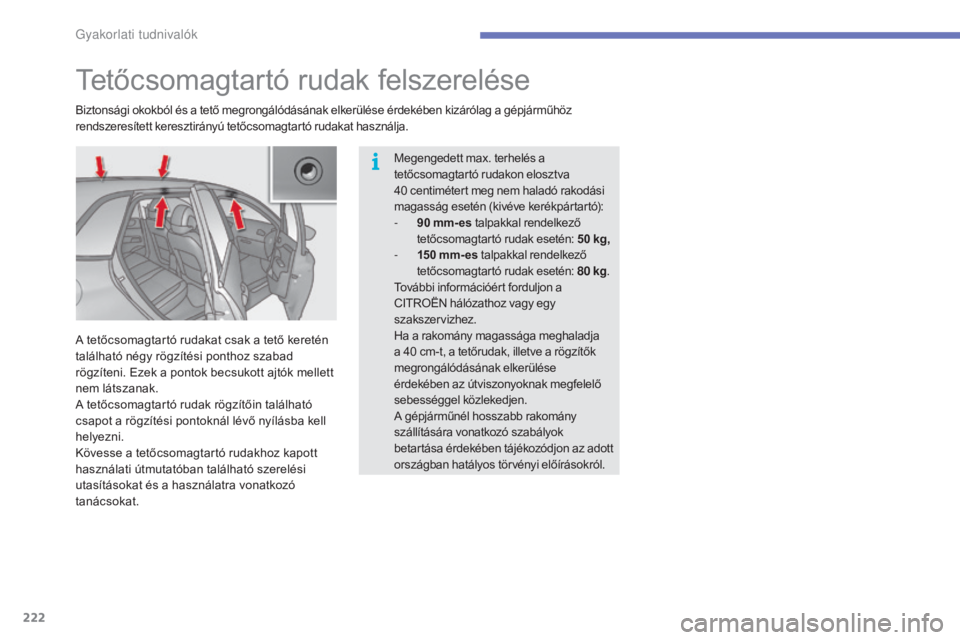

Tetőcsomagtartó rudak felszerelése
Biztonsági okokból és a tető megrongálódásának elkerülése érdekében kizárólag a gépjárműhöz
rendszeresített keresztirányú tetőcsomagtartó rudakat használja.
A tetőcsomagtartó rudakat csak a tető keretén
található négy rögzítési ponthoz szabad
rögzíteni. Ezek a pontok becsukott ajtók mellett
nem látszanak.
A tetőcsomagtartó rudak rögzítőin található
csapot a rögzítési pontoknál lévő nyílásba kell
helyezni.
Kövesse a tetőcsomagtartó rudakhoz kapott
használati útmutatóban található szerelési
utasításokat és a használatra vonatkozó
tanácsokat.Megengedett max. terhelés a
tetőcsomagtartó rudakon elosztva
40
centimétert meg nem haladó rakodási
magasság esetén (kivéve kerékpártartó):
-

9
0 mm- es talpakkal rendelkező
tetőcsomagtartó rudak esetén: 50
kg,
-

1
50 mm- es talpakkal rendelkező
tetőcsomagtartó rudak esetén: 80
kg.
További információért forduljon a
CITROËN hálózathoz vagy egy
szakszervizhez.
Ha a rakomány magassága meghaladja
a 40
cm-t, a tetőrudak, illetve a rögzítők
megrongálódásának elkerülése
érdekében az útviszonyoknak megfelelő
sebességgel közlekedjen.
A gépjárműnél hosszabb rakomány
szállítására vonatkozó szabályok
betar tása érdekében tájékozódjon az adott
országban hatályos törvényi előírásokról.
Gyakorlati tudnival

223
C4-2_hu_Chap07_infos-pratiques_ed02-2015

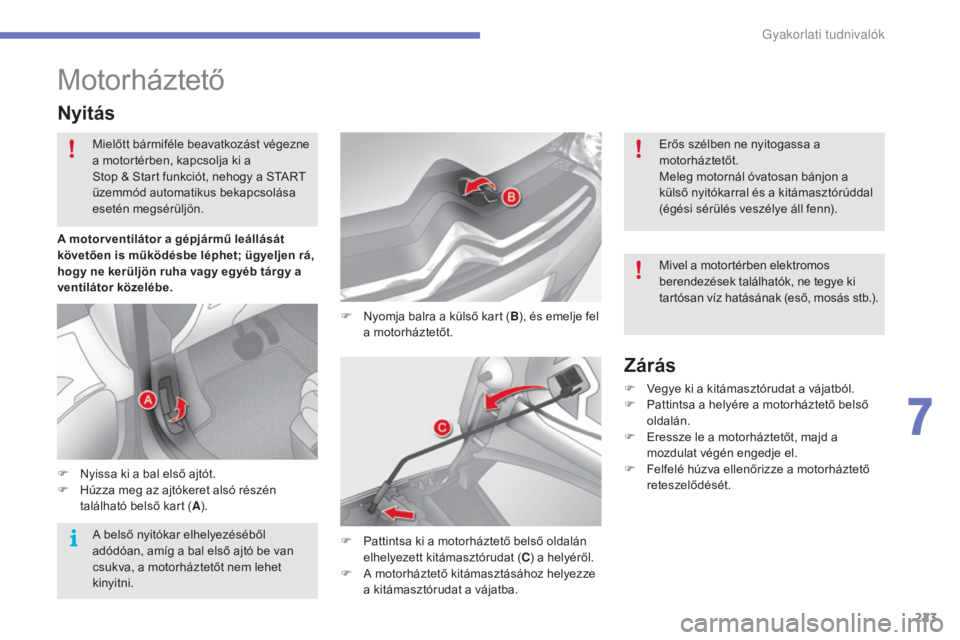

Motorháztető
F Nyomja balra a külső kart (B), és emelje fel
a motorháztetőt.
Nyitás
F Nyissa ki a bal első ajtót.
F H úzza meg az ajtókeret alsó részén
található belső kart ( A).
F

P
attintsa ki a motorháztető belső oldalán
elhelyezett kitámasztórudat ( C) a helyéről.
F

A m
otorháztető kitámasztásához helyezze
a kitámasztórudat a vájatba.
Zárás
F Vegye ki a kitámasztórudat a vájatból.
F P attintsa a helyére a motorháztető belső
oldalán.
F

E
ressze le a motorháztetőt, majd a
mozdulat végén engedje el.
F

F
elfelé húzva ellenőrizze a motorháztető
reteszelődését.
A motor ventilátor a gépjármű leállását
követően is működésbe léphet; ügyeljen rá,
hogy ne kerüljön ruha vagy egyéb tárgy a
ventilátor közelébe.
Mielőtt bármiféle beavatkozást végezne
a motortérben, kapcsolja ki a
Stop & Start funkciót, nehogy a START
üzemmód automatikus bekapcsolása
esetén megsérüljön.
Erős szélben ne nyitogassa a
motorháztetőt.
Meleg motornál óvatosan bánjon a
külső nyitókarral és a kitámasztórúddal
(égési sérülés veszélye áll fenn).
Mivel a motortérben elektromos
berendezések találhatók, ne tegye ki
tar tósan víz hatásának (eső, mosás stb.).
A belső nyitókar elhelyezéséből
adódóan, amíg a bal első ajtó be van
csukva, a motorháztetőt nem lehet
kinyitni.
7
Gyakorlati tudnivalók

224
C4-2_hu_Chap07_infos-pratiques_ed02-2015
Benzinmotorok
1. Kormányszervo-folyadék tartálya
2. Ablak- és fényszórómosó folyadék tartálya
3.
H

űtőfolyadék-tartály
4.
F

ékfolyadéktartály
5.
A

kkumulátor/biztosítékok
6.
B

iztosítékdoboz
7.
L

égszűrő
8.
O

lajszintmérő pálca
9.
M

otorolaj-betöltő nyílás
Gyakorlati tudnivalók

225
C4-2_hu_Chap07_infos-pratiques_ed02-2015
* Motortípustól függően.

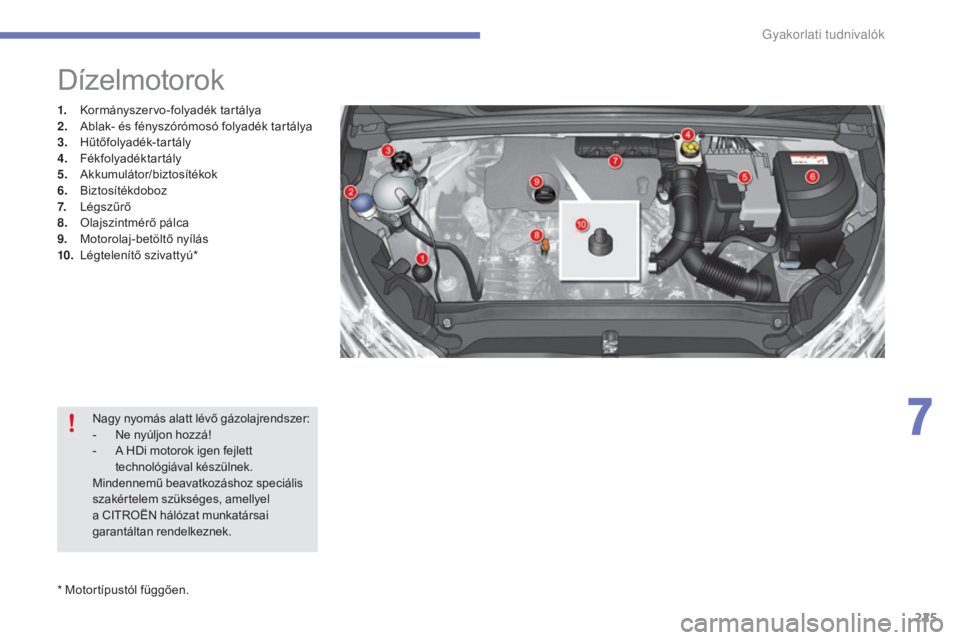

Dízelmotorok
1. Kormányszervo-folyadék tartálya
2. Ablak- és fényszórómosó folyadék tartálya
3.
H

űtőfolyadék-tartály
4.
F

ékfolyadéktartály
5.
A

kkumulátor/biztosítékok
6.
B

iztosítékdoboz
7.
L

égszűrő
8.
O

lajszintmérő pálca
9.
M

otorolaj-betöltő nyílás
10.
L

égtelenítő szivattyú*
Nagy nyomás alatt lévő gázolajrendszer:
-

N
e nyúljon hozzá!
-

A H
Di motorok igen fejlett
technológiával készülnek.
Mindennemű beavatkozáshoz speciális
szakértelem szükséges, amellyel
a CITROËN hálózat munkatársai
garantáltan rendelkeznek.
7
Gyakorlati tudnivalók

226
C4-2_hu_Chap07_infos-pratiques_ed02-2015
Folyadékszintek ellenőrzése
Az ellenőrzést elektromos szintmérő
esetén a gyújtás ráadásakor
a műszercsoporton található
motorolajszint-jelzővel, egyébként
pedig a szintmérő pálca segítségével
végezheti el.
Motorolajszint
Ellenőrzés a szintmérő pálcával
A gyártó karbantartási tervében foglaltaknak megfelelően rendszeresen ellenőrizze az alábbi folyadékszinteket. Ellenkező értelmű ajánlás híján
szükség esetén végezze is el a feltöltést.
Jelentős szintcsökkenés esetén ellenőriztesse az adott folyadékkört a CITROËN hálózatban vagy egy szakszervizben.
Két átvizsgálás (vagy olajcsere) között is
szükség lehet utántöltésre. A CITROËN
azt tanácsolja, hogy 5000 kilométerenként
ellenőriztesse az olajszintet, és szükség esetén
végeztesse el az utántöltést. A = MA XI
B = MINIHa a szint az A jelzés felett vagy a B jelzés
alatt van, ne indítsa be a motor t.
-

A m
aximális szint (MAXI ) túllépése esetén
forduljon a CITROËN hálózathoz vagy egy
szakszervizhez (megrongálódhat a motor).
-

A m
inimális szint ( MINI) alatt
haladéktalanul töltse fel a szintet.
A motorolaj jellemzői
Mielőtt olajfeltöltést vagy olajcserét végezne,
ellenőrizze, hogy az olaj megfelel-e az
adott gépjármű motortípusának és a gyártó
előírásainak.
A motortérben történő
beavatkozásoknál legyen óvatos, mert
a motor egyes részei rendkívül forrók
lehetnek (égési sérülés veszélye áll
fenn), és a hűtőventilátor is bármikor
bekapcsolhat (levett gyújtásnál is).
A megbízható eredmény érdekében
a szint kézi ellenőrzését vízszintes
talajon leállított gépjárművön, legalább
30

perccel a gépjármű leállítását
követően kell elvégezni. F

K

eresse meg a szintmérő pálcát a
motortérben.
A benzin- és dízelmotorokkal kapcsolatban
további részleteket olvashat a megfelelő
részben.
F

A s

zínes végénél fogva húzza ki a pálcát.
F

E

gy tiszta, nem bolyhosodó ronggyal
törölje meg a szárát.
F

Ü

tközésig tolja vissza a helyére, majd újra
húzza ki és ellenőrizze a szintet: a szintnek
az A és B jelzés között kell lennie.
Gyakorlati tudnivalók

227
C4-2_hu_Chap07_infos-pratiques_ed02-2015
A motorolaj feltöltése
F Keresse meg a motorolaj-betöltő nyílást a motortérben.
A benzin- és dízelmotorokkal kapcsolatban
további részleteket olvashat a megfelelő
részben.
F

A b
etöltőnyíláshoz való hozzáféréshez
csavarja le a tartály kupakját.
F

K
is adagokban töltse be az olajat,
vigyázva, nehogy a motor alkotóelemeire
fröccsenjen (tűzveszély).
F

A s
zintmérő pálcával történő
szintellenőrzés előtt várjon néhány percet.
F

S
zükség esetén folytassa a feltöltést.
F

A s
zintellenőrzést követően gondosan
zárja vissza a tartály kupakját, és tegye
vissza a szintmérő pálcát a helyére.
Olajfeltöltést követően a gyújtás ráadásakor a
motorolajszint-jelző még 30
percig nem mutat
megbízható eredményt.
Olajcsere
A művelet elvégzésének gyakoriságával
kapcsolatban ld. a gyártó karbantartási tervét.
A motorok és a környezetvédelmi rendszer
megbízható működésének megőrzése
érdekében soha ne használjon motorolaj-
adalékanyagokat.
Fékfolyadékszint
Fékkör folyadékcseréje
A művelet elvégzésének gyakoriságával
kapcsolatban lásd a gyártó karbantartási
ter vét.
Fékfolyadék jellemzői
Kizárólag a gyártó előírásainak megfelelő
folyadékot használjon. A folyadékszintnek a „MA XIˮ jelzés
közelében kell lennie. Ellenkező
esetben ellenőrizze a fékbetétek
állapotát.
Kormányszervo-folyadék
szintje
A folyadék szintjének a „MA XIˮ jelzés
közelében kell lennie. Ellenőrzéshez
csavarja le a kupakot (hideg
motornál).
7
Gy

228
C4-2_hu_Chap07_infos-pratiques_ed02-2015
Ablak- és fényszórómosó
folyadék szintje
A folyadék jellemzői
Az optimális tisztítóhatás biztosítása és a
fagyás elkerülése érdekében a folyadék
feltöltéséhez vagy cseréjéhez nem szabad
vizet használni.
Téli időszakban etil- vagy metilalkohol alapú
folyadék használata javasolt.
A fényszórómosóval rendelkező
gépjárművek esetében a
folyadékszint ellenőrzéséhez, ill.
feltöltéséhez rögzítse a gépjárművet
és állítsa le a motort.
F

N

yissa fel a motorháztetőt és támassza ki
a kitámasztórúddal.
F

V

egye le az ablakmosó folyadék
tartályának kupakját.
F

F

ogja meg és csípje össze a szintmérőt,
hogy megakadályozza a szabadba jutását.
F

H

úzza ki teljesen a szintmérőt a tartályból,
és olvassa le a szintet.
Hűtőfolyadékszint
A folyadékszintnek a „MA XIˮ jelzés
közelében kell lennie, de azt nem
haladhatja meg.
Hűtőfolyadék jellemzői
A folyadéknak meg kell felelnie a gyártó
előírásainak.
A motor ventilátor a gépjármű
leállását követően is működésbe
léphet; ügyeljen rá, hogy ne kerüljön
ruha vagy egyéb tárgy a ventilátor
közelébe.
Meleg motor esetén a hűtőfolyadék
hőmérsékletét a motorventilátor szabályozza.
Mivel a hűtőkör nyomás alatt van, a motor
leállítását követően a művelet megkezdésével
várjon legalább egy órát.
A nyomás lecsökkentése és az esetleges égési
sérülések elkerülése érdekében két fordulattal
csavarja ki a hűtősapkát. Amikor a nyomás
lecsökkent, vegye le a hűtősapkát és töltse fel
a folyadékszintet.
F
S
zükség esetén töltse fel a szintet.
F
T
egye vissza a kupakot a tartályra, és zárja
le a motorháztetőt.
Gyakorlati tudnivalók
