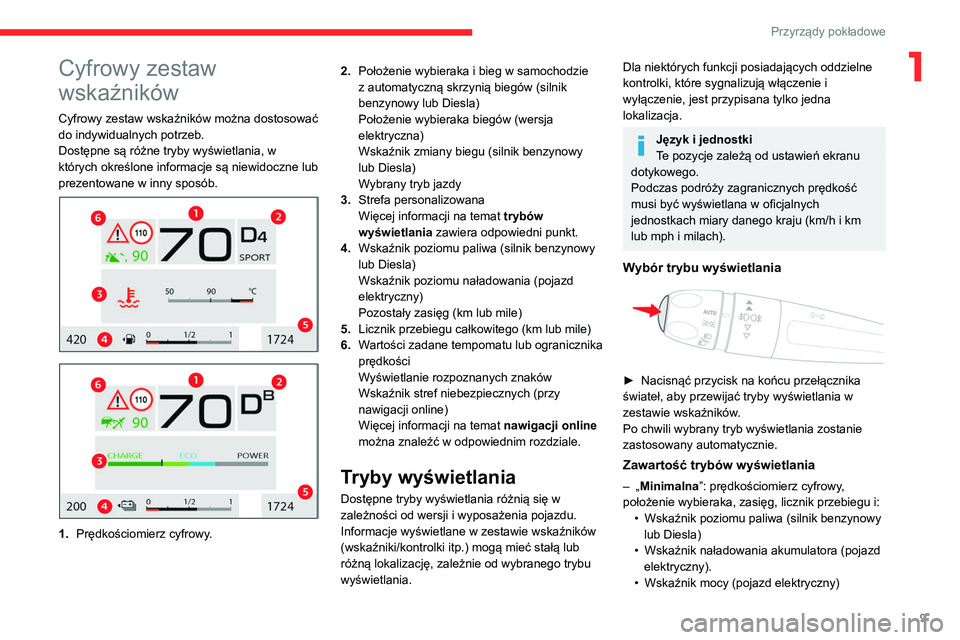

Page 11 of 244
9
Przyrządy pokładowe
1Cyfrowy zestaw
wskaźników
Cyfrowy zestaw wskaźników można dostosować
do indywidualnych potrzeb.
Dostępne są różne tryby wyświetlania, w
których określone informacje są niewidoczne lub
prezentowane w inny sposób.
1. Prędkościomierz cyfrowy. 2.
Położenie wybieraka i bieg w samochodzie
z automatyczną skrzynią biegów (silnik
benzynowy lub Diesla)
Położenie wybieraka biegów (wersja
elektryczna)
Wskaźnik zmiany biegu (silnik benzynowy
lub Diesla)
Wybrany tryb jazdy
3. Strefa personalizowana
Więcej informacji na temat trybów
wyświetlania zawiera odpowiedni punkt.
4. Wskaźnik poziomu paliwa (silnik benzynowy
lub Diesla)
Wskaźnik poziomu naładowania (pojazd
elektryczny)
Pozostały zasięg (km lub mile)
5. Licznik przebiegu całkowitego (km lub mile)
6. Wartości zadane tempomatu lub ogranicznika
prędkości
Wyświetlanie rozpoznanych znaków
Wskaźnik stref niebezpiecznych (przy
nawigacji online)
Więcej informacji na temat nawigacji online
można znaleźć w odpowiednim rozdziale.
Tryby wyświetlania
Dostępne tryby wyświetlania różnią się w
zależności od wersji i wyposażenia pojazdu.
Informacje wyświetlane w zestawie wskaźników
(wskaźniki/kontrolki itp.) mogą mieć stałą lub
różną lokalizację, zależnie od wybranego trybu
wyświetlania.
Dla niektórych funkcji posiadających oddzielne
kontrolki, które sygnalizują włączenie i
wyłączenie, jest przypisana tylko jedna
lokalizacja.
Język i jednostki
Te pozycje zależą od ustawień ekranu
dotykowego.
Podczas podróży zagranicznych prędkość
musi być wyświetlana w oficjalnych
jednostkach miary danego kraju (km/h i km
lub mph i milach).
Wybór trybu wyświetlania
► Nacisnąć przycisk na końcu przełącznika
świateł, aby przewijać tryby wyświetlania w
zestawie wskaźników
.
Po chwili wybrany tryb wyświetlania zostanie
zastosowany automatycznie.
Zawartość trybów wyświetlania
– „ Minimalna”: prędkościomierz cyfrowy,
położenie wybieraka, zasięg, licznik przebiegu i: •
Wskaźnik poziomu paliwa (silnik benzynowy
lub Diesla)
•
Wskaźnik naładowania akumulatora (pojazd
elektryczny).
•
Wskaźnik mocy (pojazd elektryczny)
Page 12 of 244
10
Przyrządy pokładowe
Wybierak
1. Włączanie
2. Wyłączanie (długie naciśnięcie)
3. Regulacja jasności
4. Regulacja wysokości wyświetlania
Włączanie/wyłączanie
► Przy pracującym silniku nacisnąć dowolny
przycisk, aby włączyć układ i wysunąć płytkę.
► Przytrzymać wciśnięty przycisk 2, aby
wyłączyć układ i schować płytkę.
Stan układu jest zachowywany przy
wyłączaniu zapłonu i wznawiany po ponownym
uruchomieniu.
Regulacja wysokości
► Przy pracującym silniku dostosować żądaną
wysokość wyświetlania za pomocą przycisków 4:
– „Liczniki ” (silnik benzynowy lub Diesla):
prędkościomierz cyfrowy, położenie wybieraka,
zasięg, licznik przebiegu, wskaźnik poziomu
paliwa, obrotomierz i wskaźnik temperatury
płynu chłodzącego.
–
„
Komputer pokładowy ” (silnik benzynowy
lub Diesla): prędkościomierz cyfrowy, położenie
wybieraka, zasięg, liczniki przebiegu, wskaźnik
poziomu paliwa, informacje chwilowe i wybrana
trasa (1 lub 2).
–
„
Jazda”: prędkościomierz cyfrowy, położenie
wybieraka, zasięg, licznik przebiegu, informacje
o aktywnych funkcjach wspomagania jazdy i: •
Wskaźnik poziomu paliwa (silnik benzynowy
lub Diesla)
•
Wskaźnik naładowania akumulatora (pojazd
elektryczny).
–
„
Nawigacja”: prędkościomierz cyfrowy,
położenie wybieraka, zasięg, licznik przebiegu,
informacje o aktywnych funkcjach nawigacji
(mapa i ustawienia) i: •
Wskaźnik poziomu paliwa (silnik benzynowy
lub Diesla)
•
Wskaźnik naładowania akumulatora (pojazd
elektryczny).
–
„
Osobisty 1”/„Osobisty 2” (pojazd
elektryczny): prędkościomierz cyfrowy.,
położenie wybieraka, zasięg, liczniki przebiegu,
wskaźnik naładowania akumulatorów oraz
informacje wybrane przez kierowcę.Konfigurowanie trybu wyświetlania
„Osobisty”
Wersje z 10-calowym ekranem dotykowym► Nacisnąć Ustawienia na pasku
ekranu dotykowego.
►
W
ybrać „OPCJA”.
► Wybrać „Personalizacja zestawu
wskaźników”.
►
W
ybrać „Osobisty 1” lub „Osobisty 2”.
►
W
ybrać żądany rodzaj informacji za pomocą
strzałek przewijania: •
„
Media”.
•
„
Komputer pokładowy ”.
•
„
Przepływy”.
•
„
Thermal Comfort Consumption ”.
►
Zatwierdzić, aby zapisać ustawienie i
zamknąć menu.
Określone informacje pojawią się na zestawie
wskaźników natychmiast po wybraniu nowego
trybu wyświetlania.
Informacje wybrane dla trybu
wyświetlania „ Osobisty
1” nie są
dostępne dla trybu „ Osobisty
2”.
Wyświetlanie na przedniej
szybie
Układ wyświetla informacje na przezroczystej
płytce znajdującej się w polu widzenia kierowcy,
co pozwala mu na stałą obserwację drogi.
Działanie wyświetlacza
Po włączeniu układu na przydymionej płytce są
wyświetlane następujące informacje:
A.Prędkość jazdy.
B. Informacje tempomatu/ogranicznika
prędkości, wskaźnik stref niebezpiecznych
(przy nawigacji online) oraz (zależnie
od wyposażenia) informacje funkcji
rozpoznawania znaków drogowych.
C. Jeśli samochód ma stosowne wyposażenie,
informacje o odległości między pojazdami,
informacje o monitorowaniu pasa ruchu
oraz alarmy automatycznego hamowania
awaryjnego.
D. Jeśli samochód ma stosowne wyposażenie,
informacje o nawigacji
Więcej informacji na temat nawigacji
można znaleźć w rozdziałach
opisujących systemy audio i telematyki.

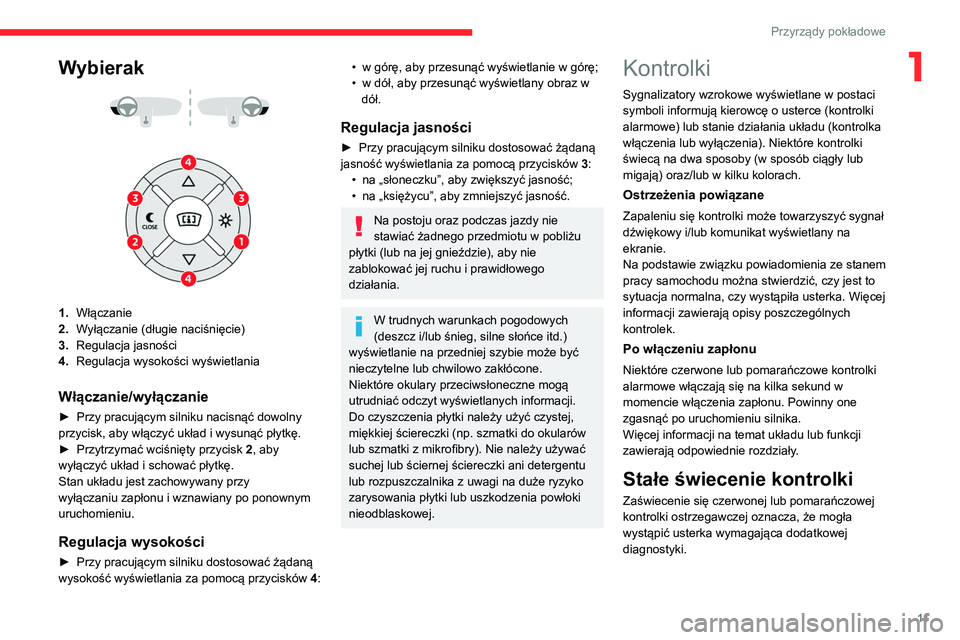

Page 13 of 244
11
Przyrządy pokładowe
1Wybierak
1. Włączanie
2. Wyłączanie (długie naciśnięcie)
3. Regulacja jasności
4. Regulacja wysokości wyświetlania
Włączanie/wyłączanie
► Przy pracującym silniku nacisnąć dowolny
przycisk, aby włączyć układ i wysunąć płytkę.
►
Przytrzymać wciśnięty przycisk
2, aby
wyłączyć układ i schować płytkę.
Stan układu jest zachowywany przy
wyłączaniu zapłonu i wznawiany po ponownym
uruchomieniu.
Regulacja wysokości
► Przy pracującym silniku dostosować żądaną
wysokość wyświetlania za pomocą przycisków 4
:
• w górę, aby przesunąć wyświetlanie w górę;
• w dół, aby przesunąć wyświetlany obraz w
dół.
Regulacja jasności
► Przy pracującym silniku dostosować żądaną
jasność wyświetlania za pomocą przycisków 3
:
•
na „słoneczku”, aby zwiększyć jasność;
•
na „księżycu”, aby zmniejszyć jasność.
Na postoju oraz podczas jazdy nie
stawiać żadnego przedmiotu w pobliżu
płytki (lub na jej gnieździe), aby nie
zablokować jej ruchu i prawidłowego
działania.
W trudnych warunkach pogodowych
(deszcz i/lub śnieg, silne słońce itd.)
wyświetlanie na przedniej szybie może być
nieczytelne lub chwilowo zakłócone.
Niektóre okulary przeciwsłoneczne mogą
utrudniać odczyt wyświetlanych informacji.
Do czyszczenia płytki należy użyć czystej,
miękkiej ściereczki (np. szmatki do okularów
lub szmatki z mikrofibry). Nie należy używać
suchej lub ściernej ściereczki ani detergentu
lub rozpuszczalnika z uwagi na duże ryzyko
zarysowania płytki lub uszkodzenia powłoki
nieodblaskowej.
Kontrolki
Sygnalizatory wzrokowe wyświetlane w postaci
symboli informują kierowcę o usterce (kontrolki
alarmowe) lub stanie działania układu (kontrolka
włączenia lub wyłączenia). Niektóre kontrolki
świecą na dwa sposoby (w sposób ciągły lub
migają) oraz/lub w kilku kolorach.
Ostrzeżenia powiązane
Zapaleniu się kontrolki może towarzyszyć sygnał
dźwiękowy i/lub komunikat wyświetlany na
ekranie.
Na podstawie związku powiadomienia ze stanem
pracy samochodu można stwierdzić, czy jest to
sytuacja normalna, czy wystąpiła usterka. Więcej
informacji zawierają opisy poszczególnych
kontrolek.
Po włączeniu zapłonu
Niektóre czerwone lub pomarańczowe kontrolki
alarmowe włączają się na kilka sekund w
momencie włączenia zapłonu. Powinny one
zgasnąć po uruchomieniu silnika.
Więcej informacji na temat układu lub funkcji
zawierają odpowiednie rozdziały.
Stałe świecenie kontrolki
Zaświecenie się czerwonej lub pomarańczowej
kontrolki ostrzegawczej oznacza, że mogła
wystąpić usterka wymagająca dodatkowej
diagnostyki.

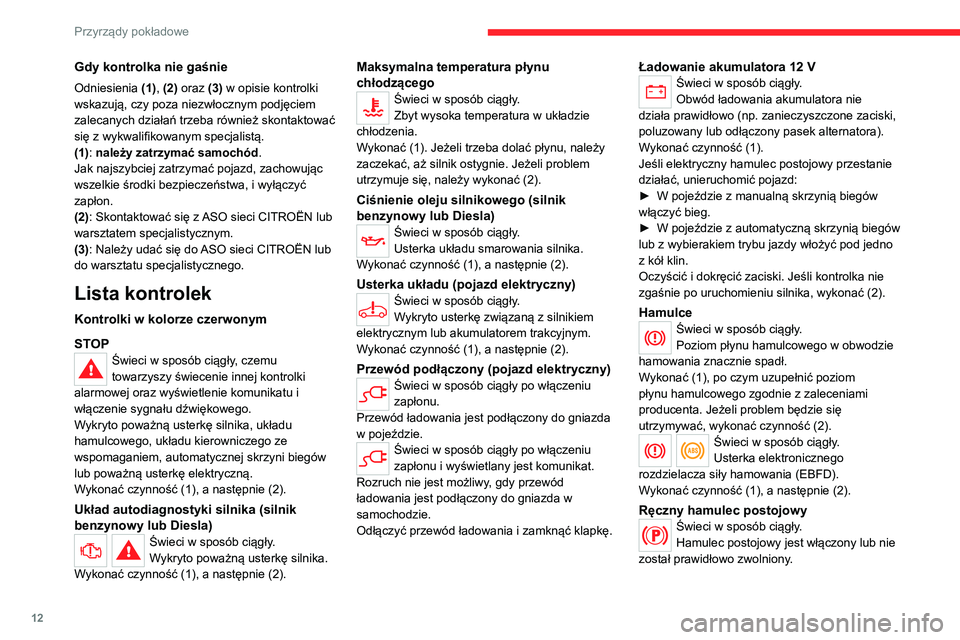

Page 14 of 244
12
Przyrządy pokładowe
Gdy kontrolka nie gaśnie
Odniesienia (1), (2) oraz (3) w opisie kontrolki
wskazują, czy poza niezwłocznym podjęciem
zalecanych działań trzeba również skontaktować
się z wykwalifikowanym specjalistą.
(1): należy zatrzymać samochód .
Jak najszybciej zatrzymać pojazd, zachowując
wszelkie środki bezpieczeństwa, i wyłączyć
zapłon.
(2): Skontaktować się z ASO sieci CITROËN lub
warsztatem specjalistycznym.
(3): Należy udać się do ASO sieci CITROËN lub
do warsztatu specjalistycznego.
Lista kontrolek
Kontrolki w kolorze czerwonym
STOP
Świeci w sposób ciągły, czemu
towarzyszy świecenie innej kontrolki
alarmowej oraz wyświetlenie komunikatu i
włączenie sygnału dźwiękowego.
Wykryto poważną usterkę silnika, układu
hamulcowego, układu kierowniczego ze
wspomaganiem, automatycznej skrzyni biegów
lub poważną usterkę elektryczną.
Wykonać czynność (1), a następnie (2).
Układ autodiagnostyki silnika (silnik
benzynowy lub Diesla)
Świeci w sposób ciągły.
Wykryto poważną usterkę silnika.
Wykonać czynność (1), a następnie (2).
Maksymalna temperatura płynu
chłodzącego
Świeci w sposób ciągły.
Zbyt wysoka temperatura w układzie
chłodzenia.
Wykonać (1). Jeżeli trzeba dolać płynu, należy
zaczekać, aż silnik ostygnie. Jeżeli problem
utrzymuje się, należy wykonać (2).
Ciśnienie oleju silnikowego (silnik
benzynowy lub Diesla)
Świeci w sposób ciągły.
Usterka układu smarowania silnika.
Wykonać czynność (1), a następnie (2).
Usterka układu (pojazd elektryczny)Świeci w sposób ciągły.
Wykryto usterkę związaną z silnikiem
elektrycznym lub akumulatorem trakcyjnym.
Wykonać czynność (1), a następnie (2).
Przewód podłączony (pojazd elektryczny)Świeci w sposób ciągły po włączeniu
zapłonu.
Przewód ładowania jest podłączony do gniazda
w pojeździe.
Świeci w sposób ciągły po włączeniu
zapłonu i wyświetlany jest komunikat.
Rozruch nie jest możliwy, gdy przewód
ładowania jest podłączony do gniazda w
samochodzie.
Odłączyć przewód ładowania i zamknąć klapkę.
Ładowanie akumulatora 12 VŚwieci w sposób ciągły.
Obwód ładowania akumulatora nie
działa prawidłowo (np. zanieczyszczone zaciski,
poluzowany lub odłączony pasek alternatora).
Wykonać czynność (1).
Jeśli elektryczny hamulec postojowy przestanie
działać, unieruchomić pojazd:
►
W pojeździe z manualną skrzynią biegów
włączyć bieg.
►
W pojeździe z automatyczną skrzynią biegów
lub z wybierakiem trybu jazdy włożyć pod jedno
z kół klin.
Oczyścić i dokręcić zaciski. Jeśli kontrolka nie
zgaśnie po uruchomieniu silnika, wykonać (2).
HamulceŚwieci w sposób ciągły.
Poziom płynu hamulcowego w obwodzie
hamowania znacznie spadł.
Wykonać (1), po czym uzupełnić poziom
płynu hamulcowego zgodnie z zaleceniami
producenta. Jeżeli problem będzie się
utrzymywać, wykonać czynność (2).
Świeci w sposób ciągły.
Usterka elektronicznego
rozdzielacza siły hamowania (EBFD).
Wykonać czynność (1), a następnie (2).
Ręczny hamulec postojowyŚwieci w sposób ciągły.
Hamulec postojowy jest włączony lub nie
został prawidłowo zwolniony.
Page 15 of 244
13
Przyrządy pokładowe

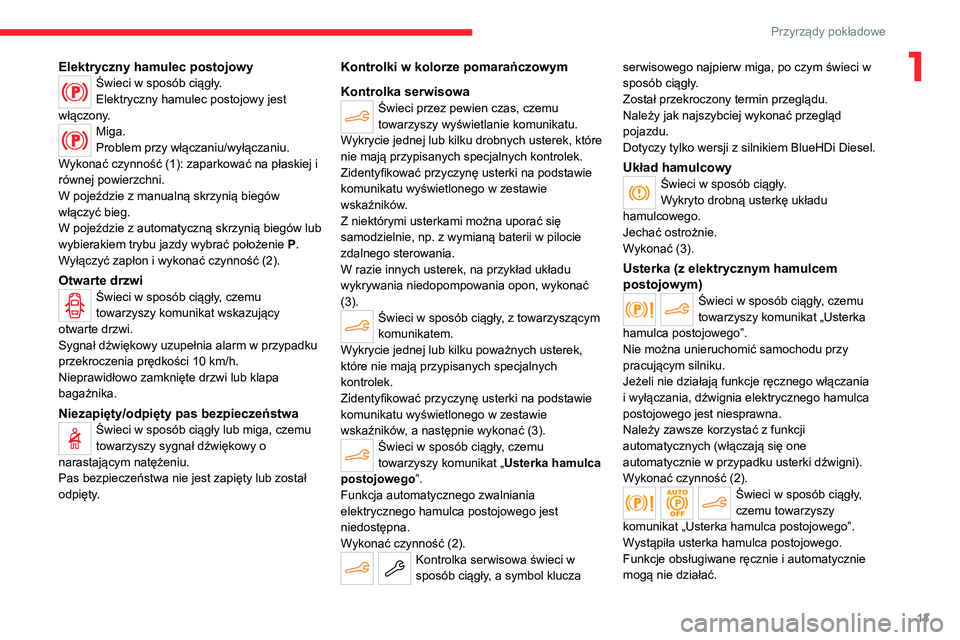

1Elektryczny hamulec postojowyŚwieci w sposób ciągły.
Elektryczny hamulec postojowy jest
włączony.
Miga.
Problem przy włączaniu/wyłączaniu.
Wykonać czynność (1): zaparkować na płaskiej i
równej powierzchni.
W pojeździe z manualną skrzynią biegów
włączyć bieg.
W pojeździe z automatyczną skrzynią biegów lub
wybierakiem trybu jazdy wybrać położenie P.
Wyłączyć zapłon i wykonać czynność (2).
Otwarte drzwiŚwieci w sposób ciągły, czemu
towarzyszy komunikat wskazujący
otwarte drzwi.
Sygnał dźwiękowy uzupełnia alarm w przypadku
przekroczenia prędkości 10
km/h.
Nieprawidłowo zamknięte drzwi lub klapa
bagażnika.
Niezapięty/odpięty pas bezpieczeństwa
Świeci w sposób ciągły lub miga, czemu
towarzyszy sygnał dźwiękowy o
narastającym natężeniu.
Pas bezpieczeństwa nie jest zapięty lub został
odpięty.
Kontrolki w kolorze pomarańczowym
Kontrolka serwisowa
Świeci przez pewien czas, czemu
towarzyszy wyświetlanie komunikatu.
Wykrycie jednej lub kilku drobnych usterek, które
nie mają przypisanych specjalnych kontrolek.
Zidentyfikować przyczynę usterki na podstawie
komunikatu wyświetlonego w zestawie
wskaźników.
Z niektórymi usterkami można uporać się
samodzielnie, np. z wymianą baterii w pilocie
zdalnego sterowania.
W razie innych usterek, na przykład układu
wykrywania niedopompowania opon, wykonać
(3).
Świeci w sposób ciągły, z towarzyszącym
komunikatem.
Wykrycie jednej lub kilku poważnych usterek,
które nie mają przypisanych specjalnych
kontrolek.
Zidentyfikować przyczynę usterki na podstawie
komunikatu wyświetlonego w zestawie
wskaźników, a następnie wykonać (3).
Świeci w sposób ciągły, czemu
towarzyszy komunikat „ Usterka hamulca
postojowego ”.
Funkcja automatycznego zwalniania
elektrycznego hamulca postojowego jest
niedostępna.
Wykonać czynność (2).
Kontrolka serwisowa świeci w
sposób ciągły, a symbol klucza serwisowego najpierw miga, po czym świeci w
sposób ciągły.
Został przekroczony termin przeglądu.
Należy jak najszybciej wykonać przegląd
pojazdu.
Dotyczy tylko wersji z silnikiem BlueHDi Diesel.
Układ hamulcowyŚwieci w sposób ciągły.
Wykryto drobną usterkę układu
hamulcowego.
Jechać ostrożnie.
Wykonać (3).
Usterka (z elektrycznym hamulcem
postojowym)
Świeci w sposób ciągły, czemu
towarzyszy komunikat „Usterka
hamulca postojowego”.
Nie można unieruchomić samochodu przy
pracującym silniku.
Jeżeli nie działają funkcje ręcznego włączania
i wyłączania, dźwignia elektrycznego hamulca
postojowego jest niesprawna.
Należy zawsze korzystać z funkcji
automatycznych (włączają się one
automatycznie w przypadku usterki dźwigni).
Wykonać czynność (2).
Świeci w sposób ciągły,
czemu towarzyszy
komunikat „Usterka hamulca postojowego”.
Wystąpiła usterka hamulca postojowego.
Funkcje obsługiwane ręcznie i automatycznie
mogą nie działać.
Page 16 of 244
14
Przyrządy pokładowe

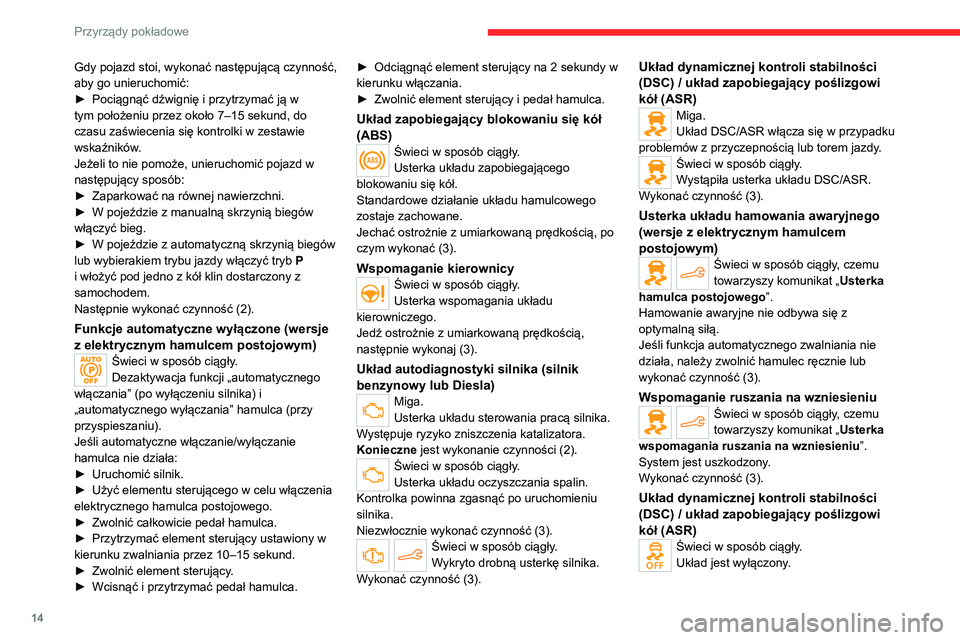

Gdy pojazd stoi, wykonać następującą czynność,
aby go unieruchomić:
►
Pociągnąć dźwignię i przytrzymać ją w
tym położeniu przez około 7–15
sekund, do
czasu zaświecenia się kontrolki w zestawie
wskaźników.
Jeżeli to nie pomoże, unieruchomić pojazd w
następujący sposób:
►
Zaparkować na równej nawierzchni.
►
W pojeździe z manualną skrzynią biegów
włączyć bieg.
►
W pojeździe z automatyczną skrzynią biegów
lub wybierakiem trybu jazdy włączyć tryb P
i włożyć pod jedno z kół klin dostarczony z
samochodem.
Następnie wykonać czynność (2).
Funkcje automatyczne wyłączone (wersje
z elektrycznym hamulcem postojowym)
Świeci w sposób ciągły.
Dezaktywacja funkcji „automatycznego
włączania” (po wyłączeniu silnika) i
„automatycznego wyłączania” hamulca (przy
przyspieszaniu).
Jeśli automatyczne włączanie/wyłączanie
hamulca nie działa:
►
Uruchomić silnik.
►
Użyć elementu sterującego w celu włączenia
elektrycznego hamulca postojowego.
►
Zwolnić całkowicie pedał hamulca.
►
Przytrzymać element sterujący ustawiony w
kierunku zwalniania przez 10–15
sekund.
►
Zwolnić element sterujący
.
►
Wcisnąć i przytrzymać pedał hamulca. ►
Odciągnąć element sterujący na 2
sekundy w
kierunku włączania.
►
Zwolnić element sterujący i pedał hamulca.
Układ zapobiegający blokowaniu się kół
(ABS)
Świeci w sposób ciągły.
Usterka układu zapobiegającego
blokowaniu się kół.
Standardowe działanie układu hamulcowego
zostaje zachowane.
Jechać ostrożnie z umiarkowaną prędkością, po
czym wykonać (3).
Wspomaganie kierownicyŚwieci w sposób ciągły.
Usterka wspomagania układu
kierowniczego.
Jedź ostrożnie z umiarkowaną prędkością,
następnie wykonaj (3).
Układ autodiagnostyki silnika (silnik
benzynowy lub Diesla)
Miga.
Usterka układu sterowania pracą silnika.
Występuje ryzyko zniszczenia katalizatora.
Konieczne jest wykonanie czynności (2).
Świeci w sposób ciągły.
Usterka układu oczyszczania spalin.
Kontrolka powinna zgasnąć po uruchomieniu
silnika.
Niezwłocznie wykonać czynność (3).
Świeci w sposób ciągły.
Wykryto drobną usterkę silnika.
Wykonać czynność (3).
Układ dynamicznej kontroli stabilności
(DSC) / układ zapobiegający poślizgowi
kół (ASR)
Miga.
Układ DSC/ASR włącza się w przypadku
problemów z przyczepnością lub torem jazdy.
Świeci w sposób ciągły.
Wystąpiła usterka układu DSC/ASR.
Wykonać czynność (3).
Usterka układu hamowania awaryjnego
(wersje z elektrycznym hamulcem
postojowym)
Świeci w sposób ciągły, czemu
towarzyszy komunikat „ Usterka
hamulca postojowego ”.
Hamowanie awaryjne nie odbywa się z
optymalną siłą.
Jeśli funkcja automatycznego zwalniania nie
działa, należy zwolnić hamulec ręcznie lub
wykonać czynność (3).
Wspomaganie ruszania na wzniesieniuŚwieci w sposób ciągły, czemu
towarzyszy komunikat „ Usterka
wspomagania ruszania na wzniesieniu ”.
System jest uszkodzony.
Wykonać czynność (3).
Układ dynamicznej kontroli stabilności
(DSC) / układ zapobiegający poślizgowi
kół (ASR)
Świeci w sposób ciągły.
Układ jest wyłączony.
Page 17 of 244
15
Przyrządy pokładowe

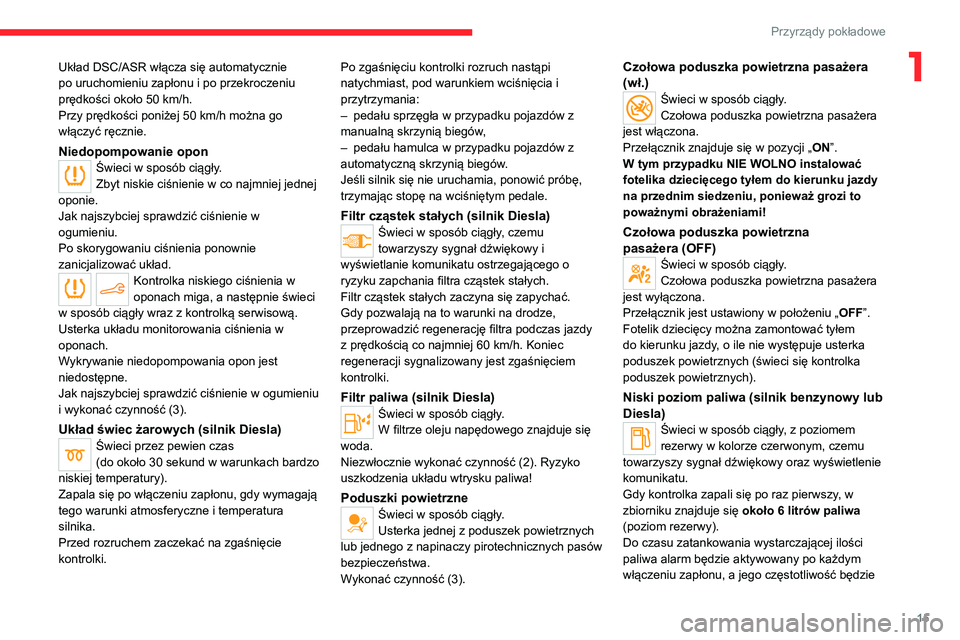

1Układ DSC/ASR włącza się automatycznie
po uruchomieniu zapłonu i po przekroczeniu
prędkości około 50 km/h.
Przy prędkości poniżej 50
km/h można go
włączyć ręcznie.
Niedopompowanie oponŚwieci w sposób ciągły.
Zbyt niskie ciśnienie w co najmniej jednej
oponie.
Jak najszybciej sprawdzić ciśnienie w
ogumieniu.
Po skorygowaniu ciśnienia ponownie
zanicjalizować układ.
Kontrolka niskiego ciśnienia w
oponach miga, a następnie świeci
w sposób ciągły wraz z kontrolką serwisową.
Usterka układu monitorowania ciśnienia w
oponach.
Wykrywanie niedopompowania opon jest
niedostępne.
Jak najszybciej sprawdzić ciśnienie w ogumieniu
i wykonać czynność (3).
Układ świec żarowych (silnik Diesla)Świeci przez pewien czas
(do około 30 sekund w warunkach bardzo
niskiej temperatury).
Zapala się po włączeniu zapłonu, gdy wymagają
tego warunki atmosferyczne i temperatura
silnika.
Przed rozruchem zaczekać na zgaśnięcie
kontrolki. Po zgaśnięciu kontrolki rozruch nastąpi
natychmiast, pod warunkiem wciśnięcia i
przytrzymania:
–
pedału sprzęgła w przypadku pojazdów z
manualną skrzynią biegów
,
–
pedału hamulca w przypadku pojazdów z
automatyczną skrzynią biegów
.
Jeśli silnik się nie uruchamia, ponowić próbę,
trzymając stopę na wciśniętym pedale.
Filtr cząstek stałych (silnik Diesla)Świeci w sposób ciągły, czemu
towarzyszy sygnał dźwiękowy i
wyświetlanie komunikatu ostrzegającego o
ryzyku zapchania filtra cząstek stałych.
Filtr cząstek stałych zaczyna się zapychać.
Gdy pozwalają na to warunki na drodze,
przeprowadzić regenerację filtra podczas jazdy
z prędkością co najmniej 60
km/h. Koniec
regeneracji sygnalizowany jest zgaśnięciem
kontrolki.
Filtr paliwa (silnik Diesla)Świeci w sposób ciągły.
W filtrze oleju napędowego znajduje się
woda.
Niezwłocznie wykonać czynność (2). Ryzyko
uszkodzenia układu wtrysku paliwa!
Poduszki powietrzneŚwieci w sposób ciągły.
Usterka jednej z poduszek powietrznych
lub jednego z napinaczy pirotechnicznych pasów
bezpieczeństwa.
Wykonać czynność (3).
Czołowa poduszka powietrzna pasażera
(wł.)
Świeci w sposób ciągły.
Czołowa poduszka powietrzna pasażera
jest włączona.
Przełącznik znajduje się w pozycji „ ON”.
W tym przypadku NIE WOLNO instalować
fotelika dziecięcego tyłem do kierunku jazdy
na przednim siedzeniu, ponieważ grozi to
poważnymi obrażeniami!
Czołowa poduszka powietrzna
pasażera (OFF)
Świeci w sposób ciągły.
Czołowa poduszka powietrzna pasażera
jest wyłączona.
Przełącznik jest ustawiony w położeniu „ OFF”.
Fotelik dziecięcy można zamontować tyłem
do kierunku jazdy, o ile nie występuje usterka
poduszek powietrznych (świeci się kontrolka
poduszek powietrznych).
Niski poziom paliwa (silnik benzynowy lub
Diesla)
Świeci w sposób ciągły, z poziomem
rezerwy w kolorze czerwonym, czemu
towarzyszy sygnał dźwiękowy oraz wyświetlenie
komunikatu.
Gdy kontrolka zapali się po raz pierwszy, w
zbiorniku znajduje się
około 6 litrów paliwa
(poziom rezerwy).
Do czasu zatankowania wystarczającej ilości
paliwa alarm będzie aktywowany po każdym
włączeniu zapłonu, a jego częstotliwość będzie
Page 18 of 244
16
Przyrządy pokładowe
rosnąć wraz ze zmniejszającym się poziomem
paliwa.
Należy jak najszybciej zatankować paliwo, aby
uniknąć awarii.
Nigdy nie dopuszczać do całkowitego
opróżnienia zbiornika paliwa podczas jazdy,
gdyż może to spowodować uszkodzenie układu
oczyszczania spalin i wtryskowego.
Niski poziom naładowania akumulatora
trakcyjnego (pojazd elektryczny)
Świeci w sposób ciągły, czemu
towarzyszy sygnał dźwiękowy.
Niski poziom naładowania akumulatora
trakcyjnego.
Sprawdzić pozostały zasięg.
Jak najszybciej rozpocząć ładowanie.
Tryb żółwia z ograniczonym zasięgiem
(pojazd elektryczny)
Świeci w sposób ciągły.
Krytyczny poziom naładowania
akumulatora trakcyjnego.
Stopniowo maleje moc silnika.
Natychmiast rozpocząć ładowanie.
Jeśli kontrolka nie zgaśnie, wykonać czynność
(2).
Sygnał dźwiękowy dla pieszych (pojazd
elektryczny)
Świeci w sposób ciągły.
Wykrycie usterki sygnału dźwiękowego.
Wykonać czynność (3).
Alarm ryzyka kolizji/Active Safety BrakeŚwieci w sposób ciągły wraz z
wyświetlonym komunikatem.
Układ został wyłączony za pośrednictwem
ekranu dotykowego (menu Driving/ Samochód).
Miga.
Układ włącza się i przez chwilę
wyhamowuje pojazd, aby zmniejszyć prędkość
w razie zagrożenia zderzenia z pojazdem
znajdującym się z przodu.
Więcej informacji zawiera rozdział Jazda.
Świeci w sposób ciągły, z towarzyszącym
komunikatem i sygnałem dźwiękowym.
System jest uszkodzony.
Wykonać czynność (3).
Świeci w sposób ciągły.
System jest uszkodzony.
Jeżeli te kontrolki włączają się po wyłączeniu
silnika, a następnie jego ponownym
uruchomieniu, należy wykonać czynność (3).
Aktywny alarm niezamierzonego
przekroczenia linii
Świeci w sposób ciągły.
Układ został automatycznie wyłączony
lub przełączony w stan czuwania.
Miga.
Przewidywane przekroczenie linii
przerywanej bez włączenia kierunkowskazu.
Układ uaktywnia się, a następnie koryguje tor
jazdy po stronie wykrytej linii.
Więcej informacji zawiera rozdział Jazda.
Świeci w sposób ciągły.
System jest uszkodzony. Wykonać czynność (3).
Monitorowanie pasa ruchuŚwieci w sposób ciągły wraz z
kontrolką serwisową.
System jest uszkodzony.
Wykonać czynność (3).
Stop & Start (silnik benzynowy lub Diesla)Świeci w sposób ciągły, z towarzyszącym
komunikatem.
Układ Stop & Start został wyłączony ręcznie.
Silnik nie wyłączy się podczas następnego
zatrzymania.
Świeci w sposób ciągły.
Układ Stop & Start został wyłączony
automatycznie.
Silnik nie wyłączy się podczas następnego
zatrzymania, jeśli temperatura zewnętrzna
będzie wynosić:
–
poniżej 0°C,
–
powyżej +35°C.
Więcej informacji zawiera rozdział Jazda
.
Miga, a następnie świeci w sposób ciągły,
czemu towarzyszy komunikat.
System jest uszkodzony.
Wykonać czynność (3).
AdBlue® (BlueHDi)Świeci przez około 30 sekund przy
uruchamianiu pojazdu, czemu towarzyszy
komunikat informujący o pozostałym zasięgu.
Pozostały zasięg mieści się w zakresie od 2400
do 800
km.
Uzupełnić płyn AdBlue
®.
Page 19 of 244
17
Przyrządy pokładowe

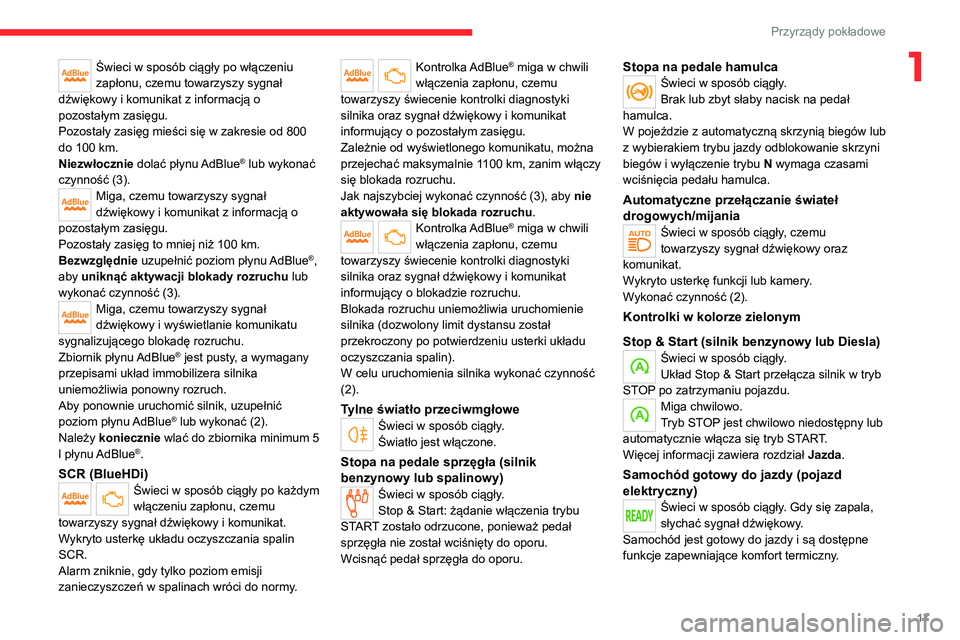

1Świeci w sposób ciągły po włączeniu
zapłonu, czemu towarzyszy sygnał
dźwiękowy i komunikat z informacją o
pozostałym zasięgu.
Pozostały zasięg mieści się w zakresie od 800
do 100
km.
Niezwłocznie dolać płynu AdBlue
® lub wykonać
czynność (3).
Miga, czemu towarzyszy sygnał
dźwiękowy i komunikat z informacją o
pozostałym zasięgu.
Pozostały zasięg to mniej niż 100
km.
Bezwzględnie uzupełnić poziom płynu AdBlue
®,
aby uniknąć aktywacji blokady rozruchu lub
wykonać czynność (3).
Miga, czemu towarzyszy sygnał
dźwiękowy i wyświetlanie komunikatu
sygnalizującego blokadę rozruchu.
Zbiornik płynu AdBlue
® jest pusty, a wymagany
przepisami układ immobilizera silnika
uniemożliwia ponowny rozruch.
Aby ponownie uruchomić silnik, uzupełnić
poziom płynu AdBlue
® lub wykonać (2).
Należy koniecznie wlać do zbiornika minimum 5
l płynu AdBlue
®.
SCR (BlueHDi)Świeci w sposób ciągły po każdym
włączeniu zapłonu, czemu
towarzyszy sygnał dźwiękowy i komunikat.
Wykryto usterkę układu oczyszczania spalin
SCR.
Alarm zniknie, gdy tylko poziom emisji
zanieczyszczeń w spalinach wróci do normy.
Kontrolka AdBlue® miga w chwili
włączenia zapłonu, czemu
towarzyszy świecenie kontrolki diagnostyki
silnika oraz sygnał dźwiękowy i komunikat
informujący o pozostałym zasięgu.
Zależnie od wyświetlonego komunikatu, można
przejechać maksymalnie 1100
km, zanim włączy
się blokada rozruchu.
Jak najszybciej wykonać czynność (3), aby nie
aktywowała się blokada rozruchu .
Kontrolka AdBlue® miga w chwili
włączenia zapłonu, czemu
towarzyszy świecenie kontrolki diagnostyki
silnika oraz sygnał dźwiękowy i komunikat
informujący o blokadzie rozruchu.
Blokada rozruchu uniemożliwia uruchomienie
silnika (dozwolony limit dystansu został
przekroczony po potwierdzeniu usterki układu
oczyszczania spalin).
W celu uruchomienia silnika wykonać czynność
(2).
Tylne światło przeciwmgłoweŚwieci w sposób ciągły.
Światło jest włączone.
Stopa na pedale sprzęgła (silnik
benzynowy lub spalinowy)
Świeci w sposób ciągły.
Stop & Start: żądanie włączenia trybu
START zostało odrzucone, ponieważ pedał
sprzęgła nie został wciśnięty do oporu.
Wcisnąć pedał sprzęgła do oporu.
Stopa na pedale hamulcaŚwieci w sposób ciągły.
Brak lub zbyt słaby nacisk na pedał
hamulca.
W pojeździe z automatyczną skrzynią biegów lub
z wybierakiem trybu jazdy odblokowanie skrzyni
biegów i wyłączenie trybu N wymaga czasami
wciśnięcia pedału hamulca.
Automatyczne przełączanie świateł
drogowych/mijania
Świeci w sposób ciągły, czemu
towarzyszy sygnał dźwiękowy oraz
komunikat.
Wykryto usterkę funkcji lub kamery.
Wykonać czynność (2).
Kontrolki w kolorze zielonym
Stop & Start (silnik benzynowy lub Diesla)
Świeci w sposób ciągły.
Układ Stop & Start przełącza silnik w tryb
STOP po zatrzymaniu pojazdu.
Miga chwilowo.
Tryb STOP jest chwilowo niedostępny lub
automatycznie włącza się tryb START.
Więcej informacji zawiera rozdział Jazda.
Samochód gotowy do jazdy (pojazd
elektryczny)
Świeci w sposób ciągły. Gdy się zapala,
słychać sygnał dźwiękowy.
Samochód jest gotowy do jazdy i są dostępne
funkcje zapewniające komfort termiczny.
Page 20 of 244
18
Przyrządy pokładowe

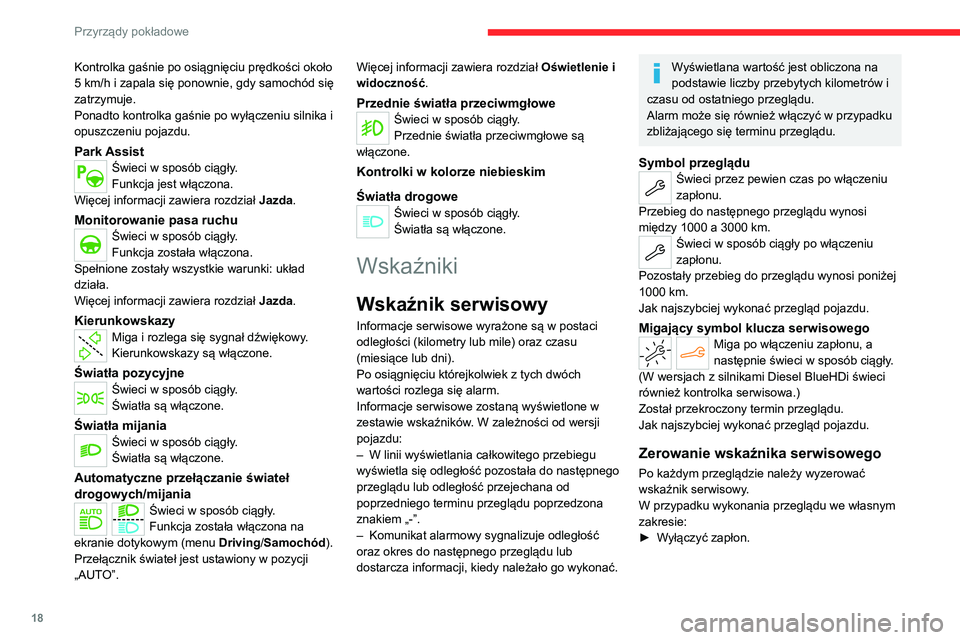

Kontrolka gaśnie po osiągnięciu prędkości około
5 km/h i zapala się ponownie, gdy samochód się
zatrzymuje.
Ponadto kontrolka gaśnie po wyłączeniu silnika i
opuszczeniu pojazdu.
Park AssistŚwieci w sposób ciągły.
Funkcja jest włączona.
Więcej informacji zawiera rozdział Jazda.
Monitorowanie pasa ruchuŚwieci w sposób ciągły.
Funkcja została włączona.
Spełnione zostały wszystkie warunki: układ
działa.
Więcej informacji zawiera rozdział Jazda.
KierunkowskazyMiga i rozlega się sygnał dźwiękowy.
Kierunkowskazy są włączone.
Światła pozycyjneŚwieci w sposób ciągły.
Światła są włączone.
Światła mijania
Świeci w sposób ciągły.
Światła są włączone.
Automatyczne przełączanie świateł
drogowych/mijania
Świeci w sposób ciągły.
Funkcja została włączona na
ekranie dotykowym (menu Driving/Samochód).
Przełącznik świateł jest ustawiony w pozycji
„AUTO”. Więcej informacji zawiera rozdział
Oświetlenie i
widoczność .
Przednie światła przeciwmgłoweŚwieci w sposób ciągły.
Przednie światła przeciwmgłowe są
włączone.
Kontrolki w kolorze niebieskim
Światła drogowe
Świeci w sposób ciągły.
Światła są włączone.
Wskaźniki
Wskaźnik serwisowy
Informacje serwisowe wyrażone są w postaci
odległości (kilometry lub mile) oraz czasu
(miesiące lub dni).
Po osiągnięciu którejkolwiek z tych dwóch
wartości rozlega się alarm.
Informacje serwisowe zostaną wyświetlone w
zestawie wskaźników. W zależności od wersji
pojazdu:
–
W linii wyświetlania całkowitego przebiegu
wyświetla
się odległość pozostała do następnego
przeglądu lub odległość przejechana od
poprzedniego terminu przeglądu poprzedzona
znakiem „-”.
–
Komunikat alarmowy sygnalizuje odległość
oraz okres do następnego przeglądu lub
dostarcza informacji, kiedy należało go wykonać.
Wyświetlana wartość jest obliczona na
podstawie liczby przebytych kilometrów i
czasu od ostatniego przeglądu.
Alarm może się również włączyć w przypadku
zbliżającego się terminu przeglądu.
Symbol przegląduŚwieci przez pewien czas po włączeniu
zapłonu.
Przebieg do następnego przeglądu wynosi
między 1000 a 3000 km.
Świeci w sposób ciągły po włączeniu
zapłonu.
Pozostały przebieg do przeglądu wynosi poniżej
1000 km.
Jak najszybciej wykonać przegląd pojazdu.
Migający symbol klucza serwisowegoMiga po włączeniu zapłonu, a
następnie świeci w sposób ciągły.
(W wersjach z silnikami Diesel BlueHDi świeci
również kontrolka serwisowa.)
Został przekroczony termin przeglądu.
Jak najszybciej wykonać przegląd pojazdu.
Zerowanie wskaźnika serwisowego
Po każdym przeglądzie należy wyzerować
wskaźnik serwisowy.
W przypadku wykonania przeglądu we własnym
zakresie:
►
W
yłączyć zapłon.
