CITROEN C4 AIRCROSS 2013 Betriebsanleitungen (in German)

.

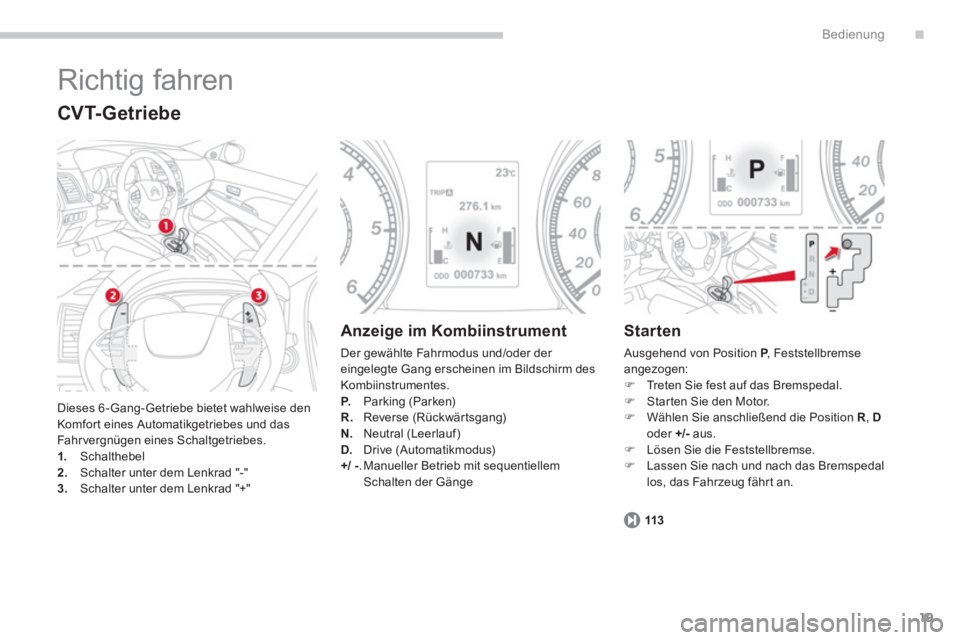

19
Bedienung
Richtig fahren

Dieses 6-Gang-Getriebe bietet wahlweise den
Komfor t eines Automatikgetriebes und das
Fahr vergnügen eines Schaltgetriebes.1. Schalthebel 2.Schalter unter dem Lenkrad "-" 3.Schalter unter dem Lenkrad "+"


CVT- Getriebe
Anzeige im Kombiinstrument
Der gewählte Fahrmodus und/oder der
eingelegte Gang erscheinen im Bildschirm desKombiinstrumentes.
P.Parking (Parken)R. Reverse (Rückwärtsgang)
N
.Neutral (Leerlauf)D. Drive (Automatikmodus) +//-
. Manueller Betrieb mit sequentiellemSchalten der Gänge


Starten
Ausgehend von Position P
, Feststellbremse Pangezogen:)
Tr e t e n Sie fest auf das Bremspedal.)
Starten Sie den Motor.)
W

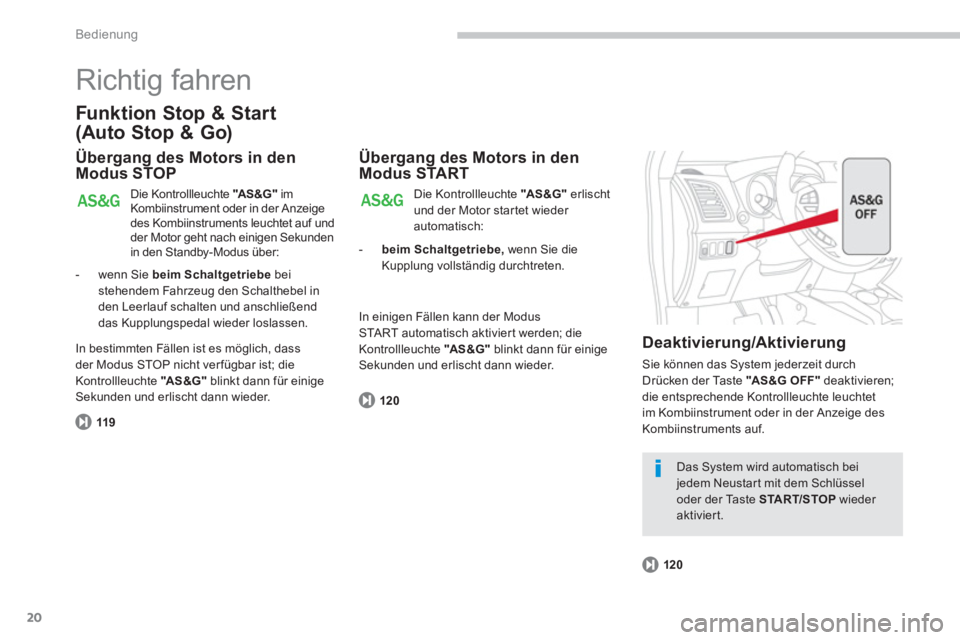

20
Bedienung
Richtig fahren
Funk tion Stop & Start
(Auto Stop & Go)
Übergang des Motors in den Modus STOP
119

Die Kontrollleuchte "AS &G "
im
Kombiinstrument oder in der Anzeigedes Kombiinstruments leuchtet auf und
der Motor geht nach einigen Sekunden
in den Standby-Modus über:

Übergang des Motors in den
Modus START

Deaktivierun
g/Aktivierung
Sie können das System jederzeit durch
Drücken der Taste "AS &G O FF "
deaktivieren;
die entsprechende Kontrollleuchte leuchtet
im Kombiinstrument oder in der Anzei
ge des
Kombiinstruments auf.
120
120
Das System wird automatisch beijedem Neustar t mit dem Schlüsseloder der Ta ste STA R T/STOP wieder aktiviert. Di
e Kontrollleuchte "AS &G "erlischt und der Motor startet wieder automatisch:


-
beim Schaltgetriebe,wenn Sie die
Kupplung vollständig durchtreten.
- wenn Sie beim Schaltgetriebebeistehendem Fahrzeug den Schalthebel in den Leerlauf schalten und anschließend
das Kupplungspedal wieder loslassen. In einigen Fällen kann der Modus START automatisch aktiviert werden; die
Kontrollleuchte "AS &G "blinkt dann für einigeSekunden und erlischt dann wieder. In bestimmten F
ällen ist es möglich, dass
der Modus STOP nicht ver fügbar ist; dieKontrollleuchte "AS&G"
blinkt dann für einige Sekunden und erlischt dann wieder.

.

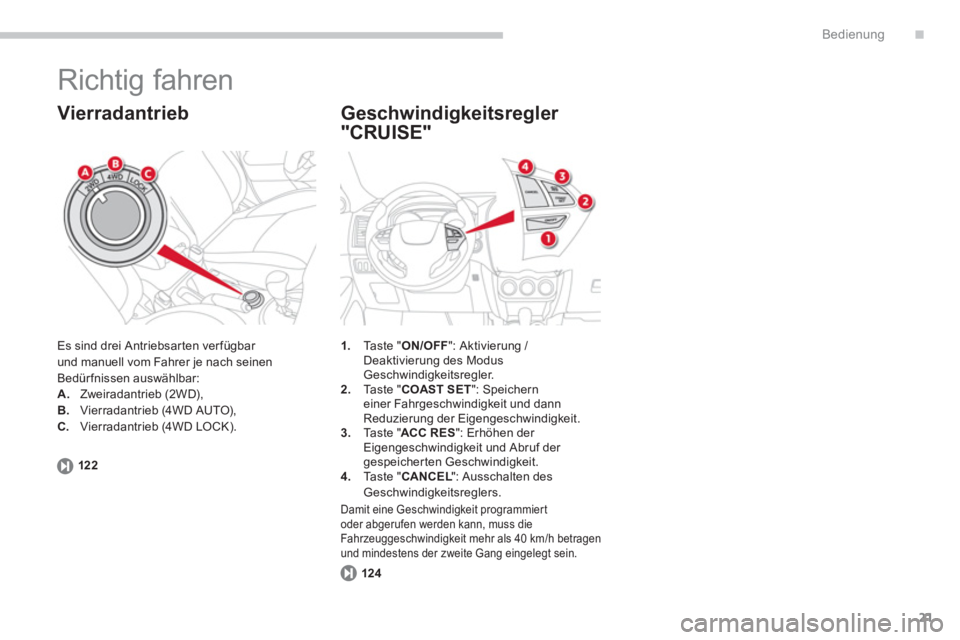

21
Bedienung
Richtig fahren

Es sind drei Antriebsar ten ver fügbar
und manuell vom Fahrer je nach seinen
Bedürfnissen auswählbar: A.Zweiradantrieb (2WD), B.Vierradantrieb (4WD AUTO),C.Vierradantrieb (4WD LOCK).
Vierradantrieb
1.Taste "ON/OFF
": Aktivierung /Deaktivierung des ModusGeschwindigkeitsregler.
2. Taste " COAST SET
": Speicherneiner Fahrgeschwindigkeit und dann Reduzierung der Eigengeschwindigkeit.3.
Taste " ACC RES
": Erhöhen der
Eigengeschwindigkeit und Abruf der gespeicherten Geschwindigkeit. 4. Taste " CANCEL": Ausschalten desLLGeschwindigkeitsreglers.
Geschwindigkeitsregler
"CRUISE"
124
Damit eine Geschwindigkeit programmiert
oder abgerufen werden kann, muss die
Fahr zeuggeschwindigkeit mehr als 40 km/h betragen und mindestens der zweite Gang eingelegt sein.
122

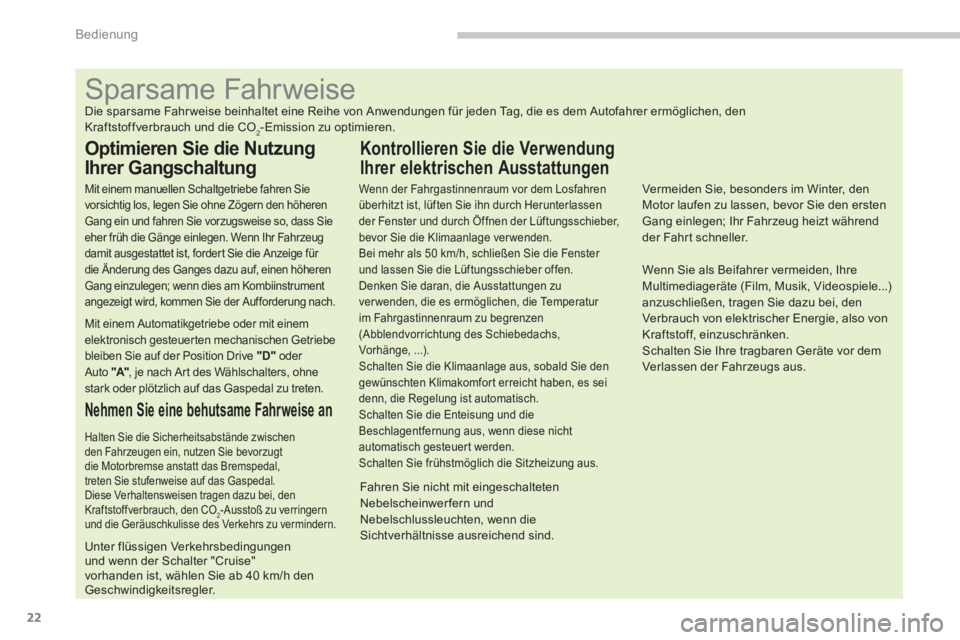

22
Bedienung















































Sparsame Fahrweise

Die sparsame Fahr weise beinhaltet eine Reihe von Anwendungen für jeden Tag, die es dem Autofahrer ermöglichen, den
Kraftstoffverbrauch und die CO
2-Emission zu optimieren.

Optimieren Sie die Nutzung
Ihrer Gangschaltung

Mit einem manuellen Schaltgetriebe fahren Sie
vorsichtig los, legen Sie ohne Zögern den höheren
Gang ein und fahren Sie vorzugsweise so, dass Sie
eher früh die Gänge einlegen. Wenn Ihr Fahrzeug
damit ausgestattet ist, fordert Sie die Anzeige für
die Änderung des Ganges dazu auf, einen höheren
Gang einzulegen; wenn dies am Kombiinstrument
angezeigt wird, kommen Sie der Aufforderung nach.


Mit einem Automatikgetriebe oder mit einem
elektronisch gesteuerten mechanischen Getriebe
bleiben Sie auf der Position Drive "D"
oder
Auto "A"
, je nach Ar t des Wählschalters, ohne
stark oder plötzlich auf das Gaspedal zu treten.



Nehmen Sie eine behutsame Fahrweise an


Halten Sie die Sicherheitsabstände zwischen
den Fahrzeugen ein, nutzen Sie bevorzugt
die Motorbremse anstatt das Bremspedal,
treten Sie stufenweise auf das Gaspedal.
Diese Verhaltensweisen tragen dazu bei, den
Kraftstoffverbrauch, den CO
2-Ausstoß zu verringern
und die Geräuschkulisse des Verkehrs zu vermindern.


Unter flüssigen Verkehrsbedingungen
und wenn der Schalter "Cruise"
vorhanden ist, wählen Sie ab 40 km/h den
Geschwindigkeitsregler.



Kontrollieren Sie die Verwendung
Ihrer elektrischen Ausstattungen

Wenn der Fahrgastinnenraum vor dem Losfahren
überhitzt ist, lüften Sie ihn durch Herunterlassen
der Fenster und durch Öffnen der Lüftungsschieber,
bevor Sie die Klimaanlage ver wenden.
Bei mehr als 50 km/h, schließen Sie die Fenster
und lassen Sie die Lüftungsschieber offen.
Denken Sie daran, die Ausstattungen zu
ver wenden, die es ermöglichen, die Temperatur
im Fahrgastinnenraum zu begrenzen
(Abblendvorrichtung des Schiebedachs,
Vorhänge, ...).
Schalten Sie die Klimaanlage aus, sobald Sie den
gewünschten Klimakomfort erreicht haben, es sei
denn, die Regelung ist automatisch.
Schalten Sie die Enteisung und die
Beschlagentfernung aus, wenn diese nicht
automatisch gesteuert werden.
Schalten Sie frühstmöglich die Sitzheizung aus.


Fahren Sie nicht mit eingeschalteten
Nebelscheinwer fern und
Nebelschlussleuchten, wenn die
Sichtverhältnisse ausreichend sind.
Vermeiden Sie, besonders im Winter, den
Motor laufen zu lassen, bevor Sie den ersten
Gang einlegen; Ihr Fahrzeug heizt während
der Fahrt schneller.

Wenn Sie als Beifahrer vermeiden, Ihre
Multimediageräte (Film, Musik, Videospiele...)
anzuschließen, tragen Sie dazu bei, den
Verbrauch von elektrischer Energie, also von
Kraftstoff, einzuschränken.
Schalten Sie Ihre tragbaren Geräte vor dem
Verlassen der Fahrzeugs aus.

.
23

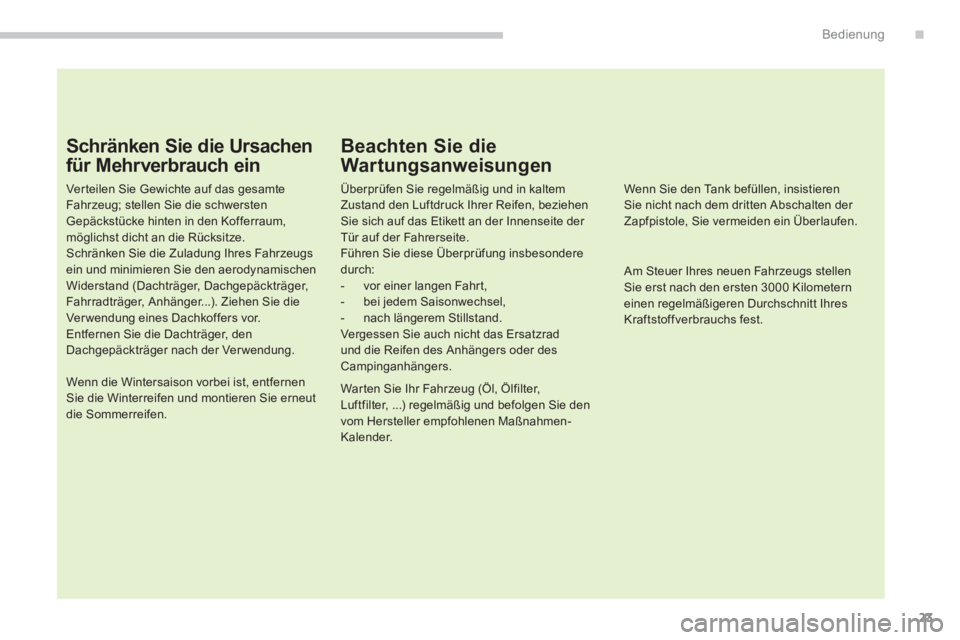

Bedienung

Schränken Sie die Ursachen
für Mehrverbrauch ein

Ver teilen Sie Gewichte auf das gesamte
Fahrzeug; stellen Sie die schwersten
Gepäckstücke hinten in den Kofferraum,
möglichst dicht an die Rücksitze.
Schränken Sie die Zuladung Ihres Fahrzeugs
ein und minimieren Sie den aerodynamischen
Widerstand (Dachträger, Dachgepäckträger,
Fahrradträger, Anhänger...). Ziehen Sie die
Verwendung eines Dachkoffers vor.
Entfernen Sie die Dachträger, den
Dachgepäckträger nach der Verwendung.

Wenn die Wintersaison vorbei ist, entfernen
Sie die Winterreifen und montieren Sie erneut
die Sommerreifen.



Beachten Sie die
Wartungsanweisungen

Überprüfen Sie regelmäßig und in kaltem
Zustand den Luftdruck Ihrer Reifen, beziehen
Sie sich auf das Etikett an der Innenseite der
Tür auf der Fahrerseite.
Führen Sie diese Überprüfung insbesondere
durch:


- vor einer langen Fahrt,

- bei jedem Saisonwechsel,

- nach längerem Stillstand.
Vergessen Sie auch nicht das Ersatzrad
und die Reifen des Anhängers oder des
Campinganhängers.

Warten Sie Ihr Fahrzeug (Öl, Ölfilter,
Luftfilter, ...) regelmäßig und befolgen Sie den
vom Hersteller empfohlenen Maßnahmen-
Kalender.


Wenn Sie den Tank befüllen, insistieren
Sie nicht nach dem dritten Abschalten der
Zapfpistole, Sie vermeiden ein Überlaufen.

Am Steuer Ihres neuen Fahrzeugs stellen
Sie erst nach den ersten 3000 Kilometern
einen regelmäßigeren Durchschnitt Ihres
Kraftstoffverbrauchs fest.

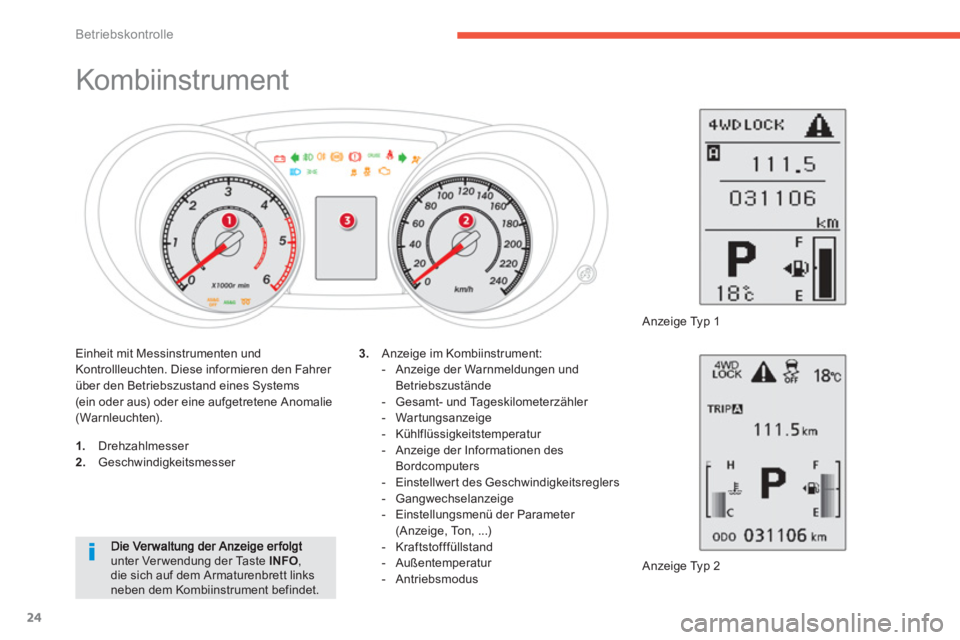

24
Betriebskontrolle

















Kombiinstrument




1.
Drehzahlmesser

2.
Geschwindigkeitsmesser
Anzeige Typ 2
3.
Anzeige im Kombiinstrument:


- Anzeige der Warnmeldungen und
Betriebszustände

- Gesamt- und Tageskilometerzähler

- War tungsanzeige

- Kühlflüssigkeitstemperatur

- Anzeige der Informationen des
Bordcomputers

- Einstellwert des Geschwindigkeitsreglers

- Gangwechselanzeige

- Einstellungsmenü der Parameter
(Anzeige, Ton, ...)

- Kraftstofffüllstand

- Außentemperatur

- Antriebsmodus

Einheit mit Messinstrumenten und
Kontrollleuchten. Diese informieren den Fahrer
über den Betriebszustand eines Systems
(ein oder aus) oder eine aufgetretene Anomalie
(Warnleuchten).
Anzeige Typ 1
unter Ver wendung der Taste INFO
, die sich auf dem Armaturenbrett links neben dem Kombiinstrument befindet.

1

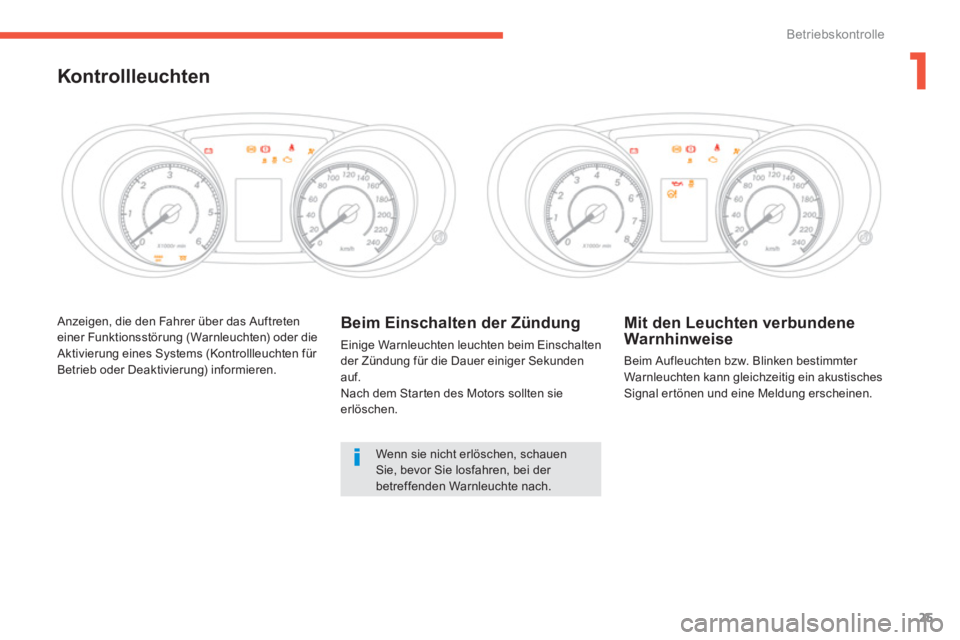

25
Betriebskontrolle
Anzeigen, die den Fahrer über das Auftreten
einer Funktionsstörung (Warnleuchten) oder die
Aktivierung eines Systems (Kontrollleuchten für
Betrieb oder Deaktivierung) informieren.
Beim Einschalten der Zündung

Einige Warnleuchten leuchten beim Einschalten
der Zündung für die Dauer einiger Sekunden
auf.
Nach dem Star ten des Motors sollten sie
erlöschen.


Mit den Leuchten verbundene
Warnhinweise
Beim Aufleuchten bzw. Blinken bestimmter
Warnleuchten kann gleichzeitig ein akustisches
Signal ertönen und eine Meldung erscheinen.










Kontrollleuchten
Wenn sie nicht erlöschen, schauen
Sie, bevor Sie losfahren, bei der
betreffenden Warnleuchte nach.

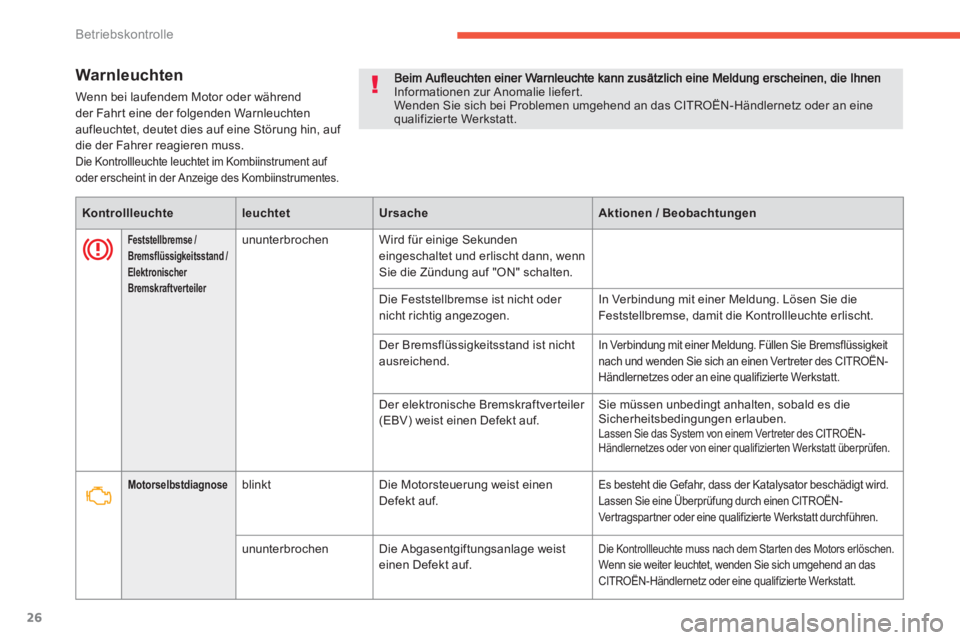

26
Betriebskontrolle

Warnleuchten

Wenn bei laufendem Motor oder während
der Fahrt eine der folgenden Warnleuchten
aufleuchtet, deutet dies auf eine Störung hin, auf
die der Fahrer reagieren muss.
Die Kontrollleuchte leuchtet im Kombiinstrument auf
oder erscheint in der Anzeige des Kombiinstrumentes.


Kontrollleuchte



leuchtet



Ursache



Aktionen / Beobachtungen





Feststellbremse /
Bremsflüssigkeitsstand /
Elektronischer
Bremskraftverteiler
ununterbrochen Wird für einige Sekunden
eingeschaltet und erlischt dann, wenn
Sie die Zündung auf "ON" schalten.
Die Feststellbremse ist nicht oder
nicht richtig angezogen. In Verbindung mit einer Meldung. Lösen Sie die
Feststellbremse, damit die Kontrollleuchte erlischt.
Der Bremsflüssigkeitsstand ist nicht
ausreichend.
In Verbindung mit einer Meldung. Füllen Sie Bremsflüssigkeit nach und wenden Sie sich an einen Vertreter des CITROËN-Händlernetzes oder an eine qualifizierte Werkstatt.
Der elektronische Bremskraftver teiler
(EBV) weist einen Defekt auf. Sie müssen unbedingt anhalten, sobald es die Sicherheitsbedingungen erlauben. Lassen Sie das System von einem Vertreter des CITROËN-Händlernetzes oder von einer qualifizierten Werkstatt überprüfen.



Motorselbstdiagnose



blinkt Die Motorsteuerung weist einen
Defekt auf. Es besteht die Gefahr, dass der Katalysator beschädigt wird.
Lassen Sie eine Überprüfung durch einen CITROËN-
Vertragspartner oder eine qualifizierte Werkstatt durchführen.

ununterbrochen Die Abgasentgiftungsanlage weist
einen Defekt auf. Die Kontrollleuchte muss nach dem Starten des Motors erlöschen.
Wenn sie weiter leuchtet, wenden Sie sich umgehend an das
CITROËN-Händlernetz oder eine qualifizierte Werkstatt.
Informationen zur Anomalie liefert.Wenden Sie sich bei Problemen umgehend an das CITROËN-Händlernetz oder an einequalifizierte Werkstatt.

1

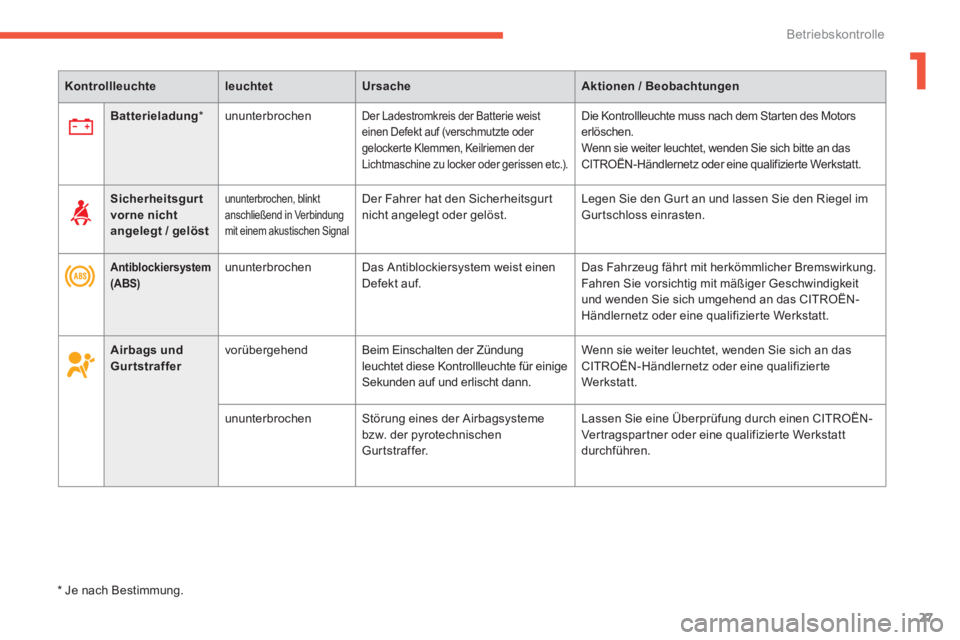

27
Betriebskontrolle


Kontrollleuchte



leuchtet



Ursache



Aktionen / Beobachtungen






Batterieladung

*

ununterbrochen

Der Ladestromkreis der Batterie weist
einen Defekt auf (verschmutzte oder
gelockerte Klemmen, Keilriemen der
Lichtmaschine zu locker oder gerissen etc.). Die Kontrollleuchte muss nach dem Starten des Motors
erlöschen.
Wenn sie weiter leuchtet, wenden Sie sich bitte an das
CITROËN-Händlernetz oder eine qualifizierte Werkstatt.





Antiblockiersystem
(ABS)


ununterbrochen Das Antiblockiersystem weist einen
Defekt auf. Das Fahrzeug fährt mit herkömmlicher Bremswirkung.
Fahren Sie vorsichtig mit mäßiger Geschwindigkeit
und wenden Sie sich umgehend an das CITROËN-
Händlernetz oder eine qualifizierte Werkstatt.
Sicherheitsgurt
vorne nicht
angelegt / gelöst


ununterbrochen, blinkt
anschließend in Verbindung
mit einem akustischen Signal Der Fahrer hat den Sicherheitsgur t
nicht angelegt oder gelöst. Legen Sie den Gur t an und lassen Sie den Riegel im
Gurtschloss einrasten.

* Je nach Bestimmung
.



Airbags
und
Gurtstraffer


vorübergehend Beim Einschalten der Zündung
leuchtet diese Kontrollleuchte für einige
Sekunden auf und erlischt dann. Wenn sie weiter leuchtet, wenden Sie sich an das
CITROËN-Händlernetz oder eine qualifizierte
Werkstatt.

ununterbrochen Störung eines der Airbagsysteme
bzw. der pyrotechnischen
Gurtstraffer. Lassen Sie eine Überprüfung durch einen CITROËN-
Vertragspartner oder eine qualifizierte Werkstatt
durchführen.

28
Betriebskontrolle










Betriebskontrollleuchten

Das Aufleuchten einer der folgenden Leuchten zeigt an, dass das betreffende System aktiviert ist.
Gleichzeitig ertönt möglicher weise ein akustisches Signal und eine Meldung erscheint auf der Anzeige des Kombiinstruments.



Kontrollleuchte



leuchtet



Ursache



Aktionen / Beobachtungen





linker Blinkerblinkt mit akustischemSignalDer Lichtschalter wurde nach unten
gedrückt.Wenn diese Leuchte ungewöhnlich schnell blinkt, deutet dies
möglicherweise auf eine defekte Blinkleuchte hin. TauschenSie die Glühlampe aus oder wenden Sie sich an das
CITROËN-Händlernetz oder an eine qualifizier te Werkstatt.


rechter Blinkerblinkt mit akustischemSignalDer Lichtschalter wurde nach obengedrückt.Wenn diese Leuchte ungewöhnlich schnell blinkt, deutet dies
möglicher weise auf eine defekte Blinkleuchte hin. TauschenSie die Glühlampe aus oder wenden Sie sich an das CITROËN-Händlernetz oder an eine qualifizier te Werkstatt.




Standlicht
oder
Abblendlicht


ununterbrochen Das Stand- oder Abblendlicht ist
eingeschaltet.




Fernlicht


ununterbrochen Der Lichtschalter wurde in Richtung
Fahrer gezogen. Ziehen Sie den Lichtschalter erneut zu sich heran,
um wieder auf das Abblendlicht umzuschalten.






Nebelscheinwerfer



ununterbrochen Die Nebelscheinwer fer wurden
betätigt. Drehen Sie den Ring am Schalter zweimal nach
hinten, um die Nebelscheinwer fer auszuschalten.






Nebelschlussleuchte



ununterbrochen Die Nebelschlussleuchte wurde
betätigt. Drehen Sie den Ring am Schalter nach hinten, um die
Nebelschlussleuchte auszuschalten.
