CITROEN C4 AIRCROSS 2013 Betriebsanleitungen (in German)

1
39
Betriebskontrolle

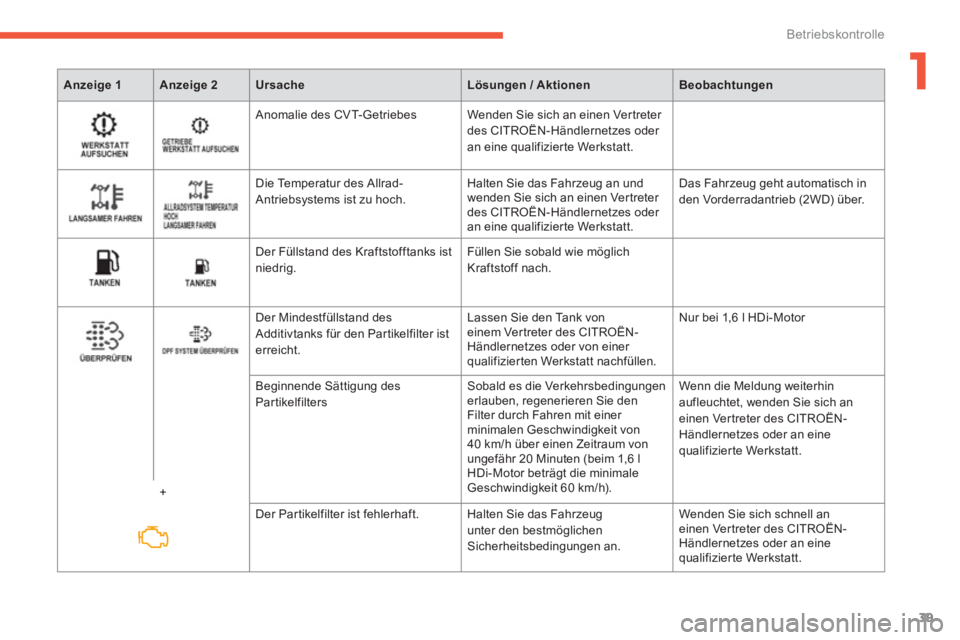

Anzeige 1Anzeige 2UrsacheLösungen/ Aktionen Beobachtungen
Anomalie des CVT-Getriebes Wenden Sie sich an einen Ver treter
des CITROËN-Händlernetzes oder
an eine qualifizierte Werkstatt.
Die Temperatur des Allrad-
Antriebsystems ist zu hoch. Halten Sie das Fahrzeug an undwenden Sie sich an einen Ver treter
des CITROËN-Händlernetzes oder
an eine qualifizierte Werkstatt. Das Fahrzeu
g geht automatisch in
den Vorderradantrieb (2WD) über.
D
er Füllstand des Kraftstofftanks istniedrig. Füllen Sie sobald wie möglich
Kraftstoff nach.




D
er Mindestfüllstand desAdditivtanks für den Partikelfilter isterreicht. L
assen Sie den Tank von einem Vertreter des CITROËN-Händlernetzes oder von einer qualifizierten Werkstatt nachfüllen. Nur bei 1,6 l HDi-Motor

+Be
ginnende Sättigung des
Partikelfilters Sobald es die Verkehrsbedingungenerlauben, regenerieren Sie denFilter durch Fahren mit einer
minimalen Geschwindigkeit von
40 km/h über einen Zeitraum vonungefähr 20 Minuten (beim 1,6 l HDi-Motor beträgt die minimale Geschwindigkeit 60 km/h). Wenn die Meldun
g weiterhin
aufleuchtet, wenden Sie sich an einen Ver treter des CITROËN-
Händlernetzes oder an eine qualifizier te Werkstatt.
D
er Partikelfilter ist fehlerhaft. Halten Sie das Fahrzeugunter den bestmöglichenSicherheitsbedingungen an. Wenden Sie sich schnell an
einen Ver treter des CITROËN-Händlernetzes oder an eine qualifizierte Werkstatt.

40
Betriebskontrolle

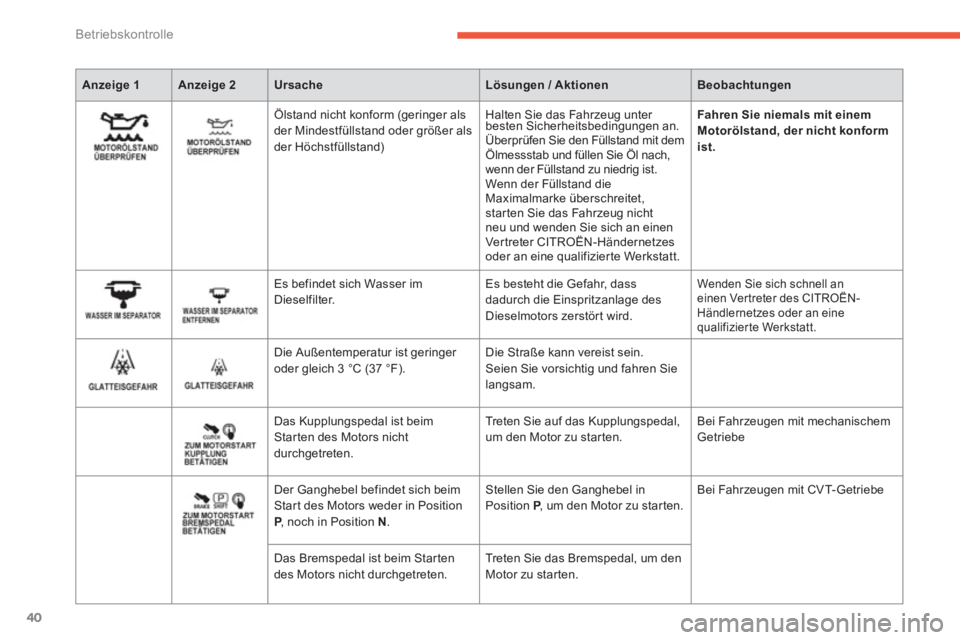

Anzeige 1Anzeige 2UrsacheLösungen/ AktionenBeobachtungen
Ölstand nicht konform (geringer als
der Mindestfüllstand oder größer als
der Höchstfüllstand)
Halten Sie das Fahrzeug unter besten Sicherheitsbedingungen an. g
Überprüfen Sie den Füllstand mit demÖlmessstab und füllen Sie Öl nach,
wenn der Füllstand zu niedrig ist.
Wenn der Füllstand dieMaximalmarke überschreitet, starten Sie das Fahrzeug nicht
neu und wenden Sie sich an einenVertreter CITROËN-Händernetzes
oder an eine qualifizierte Werkstatt.Fahren Sie niemals mit einem
Motorölstand, der nicht konform
ist.
Es befindet sich Wasser im Dieselfilter. Es besteht die Gefahr, dass dadurch die Einspritzanlage des
Dieselmotors zerstört wird.
Wenden Sie sich schnell an einen Vertreter des CITROËN-Händlernetzes oder an einequalifizier te Werkstatt.

Die Außentemperatur ist geringer
oder gleich 3 °C (37 °F). Die Straße kann vereist sein.
Seien Sie vorsichtig und fahren Sie langsam.
Das Kupplun
gspedal ist beim Star ten des Motors nicht
durchgetreten. Treten Sie auf das Kupplun
gspedal,um den Motor zu starten. Bei Fahrzeugen mit mechanischem Getriebe
Der
Ganghebel befindet sich beim Start des Motors weder in Position P, noch in Position PN.
Stellen Sie den Ganghebel in Position P, um den Motor zu starten.P
Bei Fahrzeugen mit CVT-Getriebe
Das Brems
pedal ist beim Starten
des Motors nicht durchgetreten. Tr e t e n Sie das Bremspedal, um den Motor zu starten.

1
41
Betriebskontrolle

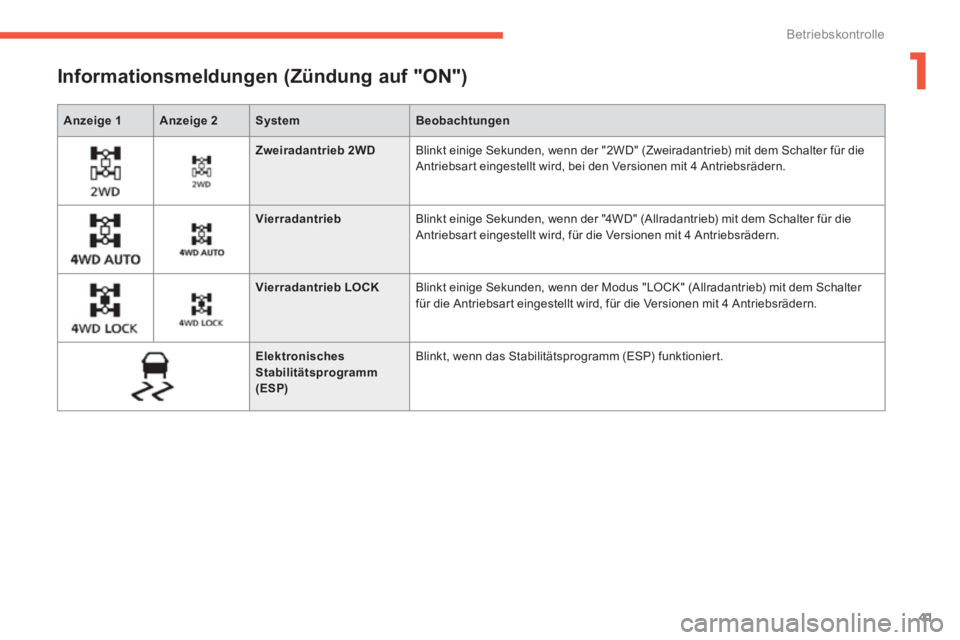

Anzeige 1Anzeige 2SystemBeobachtungen





Informationsmeldungen (Zündung auf "ON")




Zweiradantrieb 2WD
Blinkt einige Sekunden, wenn der "2WD" (Zweiradantrieb) mit dem Schalter für die
Antriebsar t eingestellt wird, bei den Versionen mit 4 Antriebsrädern.



Vierradantrieb
Blinkt einige Sekunden, wenn der "4WD" (Allradantrieb) mit dem Schalter für die
Antriebsar t eingestellt wird, für die Versionen mit 4 Antriebsrädern.



Vierradantrieb LOCK
Blinkt einige Sekunden, wenn der Modus "LOCK" (Allradantrieb) mit dem Schalter für die Antriebsar t eingestellt wird, für die Versionen mit 4 Antriebsrädern.

Elektronisches Stabilitätsprogramm (ESP)

Blinkt, wenn das Stabilitätsprogramm (ESP) funktioniert.

42
Betriebskontrolle
Anzeige 2SystemUrsacheBeobachtungenLösungen / Aktionen
Warnmeldungen


WartungsanzeigeInformier t den Fahrer, dass
die Frist
für die planmäßigeWartung überschritten
wurde.
Wird beim Einschalten
der Zündun
g für einigeSekunden angezeigt.Wenden
Sie sich an einen
V
ertreter des CITROËN-Händlernetzes oder an einequalifizierte Werkstatt.



EmpfohlenePauseInformier t den Fahrer,dass er anhalten und sich ausruhen soll.
Wird angezeigt, wenn die
zuvor von Ihnen eingestellte
F
ahrzeit erreicht wird. Sie hören ein dreifaches
akustisches Signal, das allefünf Minuten wiederholt wird,
bis das Fahrzeug anhält.Wir em
pfehlen Ihnen, etwa alle zwei Stunden einePause einzulegen.

1
43
Betriebskontrolle







Bordcomputer
Drücken der Taste INFOnacheinander diefolgenden Bildschirme aufzurufen:


- Kilometerzähler und Tageskilometerzähler A,

- Kilometerzähler und Tageskilometerzähler B,

- Wartungsanzeige,

- Kühlflüssigkeitstemperatur,

- Reichweite,

- Durchschnittlicher Verbrauch,

- Durchschnitts
geschwindigkeit,

- Momentanverbrauch,

- Einstellun
gsmenü,

- Eventuelle Warnmeldungen.



Datenanzeige





Kilometerzähler

Instrument zur Messung der
Gesamtkilometerleistung des Fahrzeugs
während seiner Lebensdauer.
Die Gesamtkilometerleistung
wird im unteren Teil des
Bildschirms angezeigt.







Tageskilometerzähler
(Strecke A oder B)

Rückstellung auf Null

Bei eingeschalteter Zündung den Knopf INFO

länger als zwei Sekunden drücken, wenn eine
der Strecken A
oder B
angezeigt wird. Nur die
angezeigte Strecke wird auf Null zurückgesetzt.


Diese beiden Strecken geben
den zurückgelegten Weg seit
der letzten Rückstellung des
Zählers auf Null an.
Drücken Sie den Knopf
INFO
, um die gewünschte
Strecke anzuzeigen.

44
Betriebskontrolle

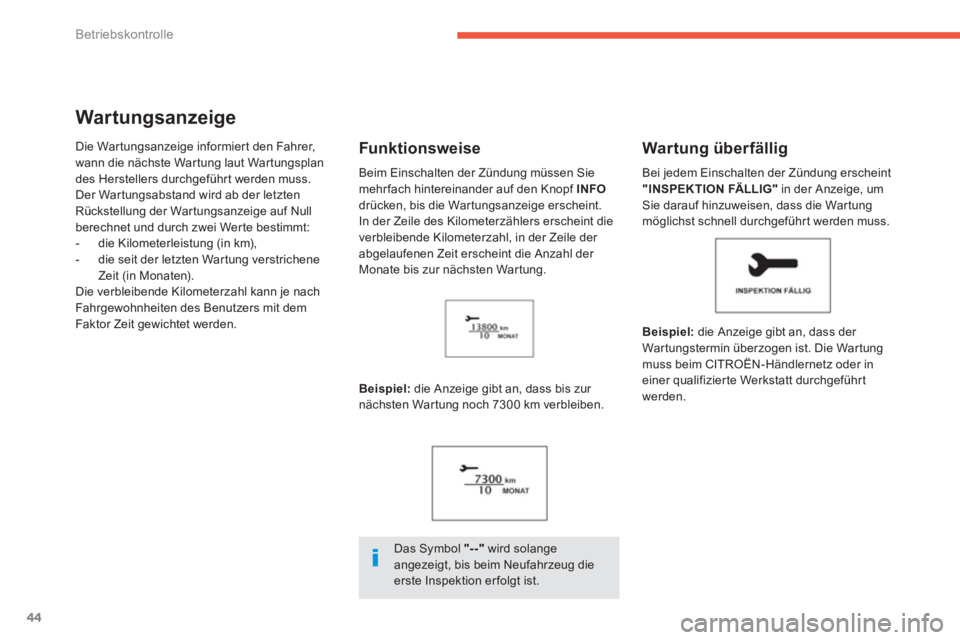

War tungsanzeige
Die Wartungsanzeige informier t den Fahrer,
wann die nächste War tung laut War tungsplan
des Herstellers durchgeführt werden muss.
Der Wartungsabstand wird ab der letztenRückstellung der War tungsanzeige auf Null
berechnet und durch zwei Werte bestimmt:

- die Kilometerleistung (in km),
- die seit der letzten Wartung verstrichene
Zeit (in Monaten). Die verbleibende Kilometerzahl kann je nach
Fahrgewohnheiten des Benutzers mit dem
Faktor Zeit
gewichtet werden.
Beis
piel: die Anzeige gibt an, dass bis zur
nächsten Wartung noch 7300 km verbleiben.

War tung überfällig
Beispiel:die Anzeige gibt an, dass der Wartungstermin überzogen ist. Die Wartung muss beim CITROËN-Händlernetz oder ineiner qualifizier te Werkstatt durchgeführt
werden.

Funk tionsweise
Das Symbol "--"wird solange angezeigt, bis beim Neufahrzeug dieerste Inspektion erfolgt ist. Bei
jedem Einschalten der Zündung erscheint "INSPEKTION FÄLLIG"in der Anzeige, um Sie darauf hinzuweisen, dass die Wartung möglichst schnell durchgeführt werden muss. Beim Einschalten der Zündun
g müssen Sie
mehrfach hintereinander auf den Knopf INFO
drücken, bis die War tungsanzeige erscheint.
In der Zeile des Kilometerzählers erscheint dieverbleibende Kilometerzahl, in der Zeile der
abgelaufenen Zeit erscheint die Anzahl der Monate bis zur nächsten Wartung.

1
45
Betriebskontrolle

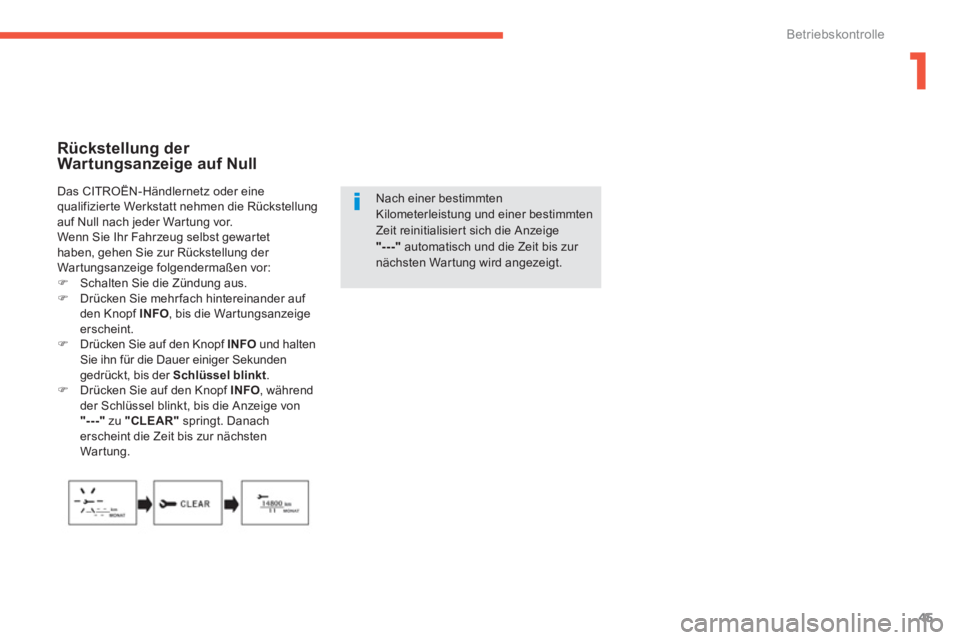

Rückstellung der
War tungsanzeige auf Null
Nach einer bestimmtenKilometerleistung und einer bestimmtenZeit reinitialisiert sich die Anzeige"---"automatisch und die Zeit bis zur nächsten Wartung wird angezeigt. D
as CITROËN-Händlernetz oder eine qualifizierte Werkstatt nehmen die Rückstellung
auf Null nach jeder Wartung vor.
Wenn Sie Ihr Fahrzeug selbst gewartethaben, gehen Sie zur Rückstellung der
War tungsanzeige folgendermaßen vor:)Schalten Sie die Z

46
Betriebskontrolle
Bei laufendem Motor gibt sie
die Kühlflüssigkeitstemperatur
an.






Reichweite

Gibt bei laufendem
Motor
die Kilometerzahl
an, für die der im Tank
verbleibende Kraftstoff, je
nach durchschnittlichem
Verbrauch der letzten
gefahrenen Kilometer,
ausreicht.
Es kann vorkommen, dass dieser
Wert variiert, wenn eine Änderung
der Fahr weise oder des Reliefs
zu einem wesentlich veränderten
Momentanverbrauch führt.
Wenn Sie nur wenige Liter nachtanken,
wird ein fehlerhafter Wert angezeigt.
Sie sollten also so weit möglich das
Fahrzeug voll tanken.










Anzeige der
Kühlflüssigkeitstemperatur
Wenn sich die Nadel in der Nähe des kritischen
Punkts rechts befindet, ist die Temperatur zu
hoch.
Das Symbol blinkt, sobald der Motor überhitzt ist.


Halten Sie das Fahrzeug unbedingt an,
wenn dies gefahrlos möglich ist.


War ten Sie ein paar Minuten, bevor Sie den
Motor abstellen.

Sobald die Reichweite weniger als 50 km

beträgt, werden Striche angezeigt.
Tanken Sie so schnell wie möglich. Die Anzeige
der Reichweite wird dabei aktualisiert.

War ten Sie, bis der Motor sich abgekühlt hat, bevor
Sie Kühlflüssigkeit nachfüllen. Der Kühlkreislauf
steht unter Druck.
Schrauben Sie den Verschluss zunächst nur um
zwei Umdrehungen auf und lassen Sie den Druck
absinken, um jedes Risiko einer Verbrühung zu
vermeiden.


Wenn der Druck abgesunken ist, nehmen Sie den
Verschluss ab und füllen Sie bei Bedar f Flüssigkeit
nach.
Wenden Sie sich an einen Ver treter des CITROËN-
Händlernetzes oder an eine qualifizierte Werkstatt.



Wenn Sie die Batterie abklemmen,
werden die vorhergehenden
Verbrauchsdaten gelöscht und der
Anzeigewert entspricht nicht dem Wert
vor dem Abklemmen der Batterie.
Die angezeigte Entfernung ist als
Näherungswert zu verstehen.

1
47
Betriebskontrolle

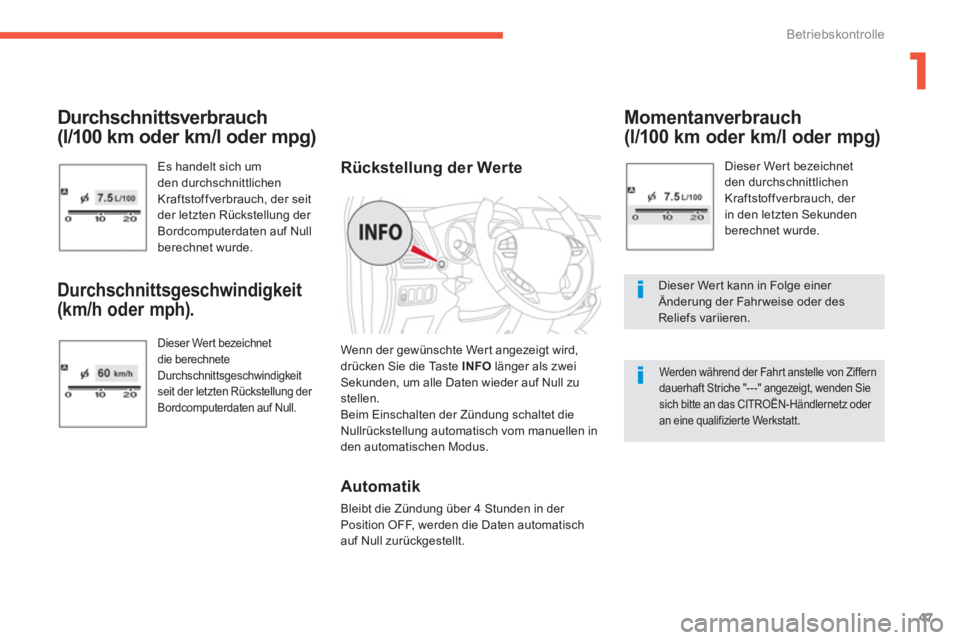

Durchschnittsverbrauch
(l/100 km oder km/l oder mpg)
Es handelt sich umden durchschnittlichen
Kraftstoffverbrauch, der seit
der letzten Rückstellung der
Bordcomputerdaten auf Null
berechnet wurde.

Durchschnittsgeschwindigkeit
(km/h oder mph) .

Dieser Wert bezeichnet die berechneteDurchschnittsgeschwindigkeit
seit der letzten Rückstellung der
Bordcomputerdaten auf Null.


Momentanverbrauch
(l/100 km oder km/l oder mpg)

Dieser Wert bezeichnet den durchschnittlichen
Kraftstoffverbrauch, der
in den letzten Sekunden
berechnet wurde.
Dieser Wert kann in Folge einer Änderung der Fahr weise oder des Reliefs variieren.


Werden während der Fahrt anstelle von Zifferndauerhaft Striche "---" angezeigt, wenden Sie sich bitte an das CITROËN-Händlernetz oder an eine qualifizierte Werkstatt.



Rückstellung der Werte

Wenn der gewünschte Wert angezeigt wird,
drücken Sie die Taste INFO
länger als zwei
Sekunden, um alle Daten wieder auf Null zu
stellen.
Beim Einschalten der Zündung schaltet die
Nullrückstellung automatisch vom manuellen in
den automatischen Modus.


Automatik

Bleibt die Zündung über 4 Stunden in der
Position OFF, werden die Daten automatisch
auf Null zurückgestellt.

48
Betriebskontrolle

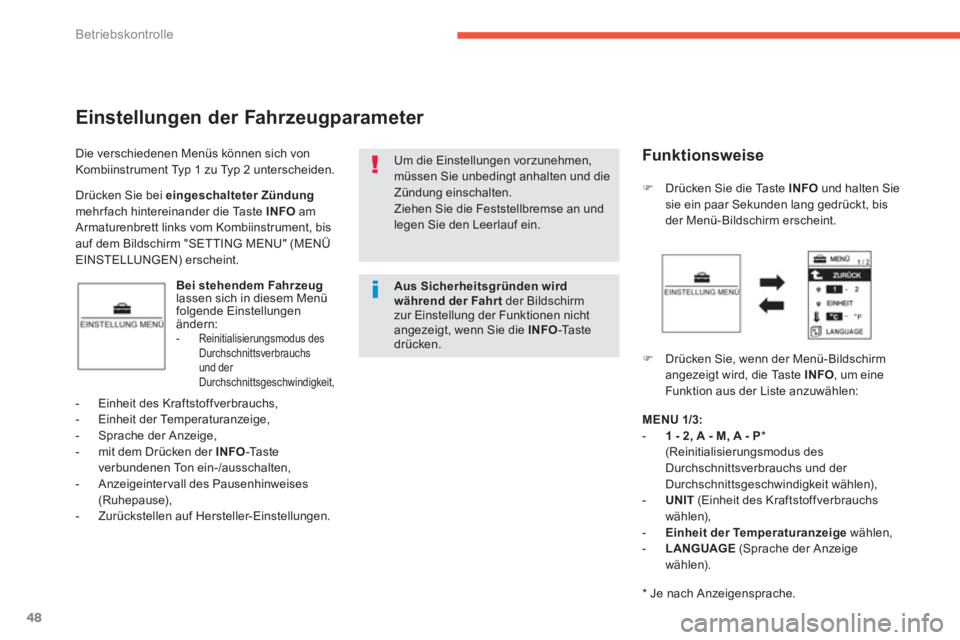

Die verschiedenen Menüs können sich von Kombiinstrument Typ 1 zu Typ 2 unterscheiden.
Einstellungen der Fahrzeugparameter
Bei stehendem Fahrzeuglassen sich in diesem Menü folgende Einstellungen ändern:

- Reinitialisierungsmodus desDurchschnittsverbrauchs und der Durchschnittsgeschwindigkeit,
)Dr
