Page 171 of 332
169
6
Seguridad

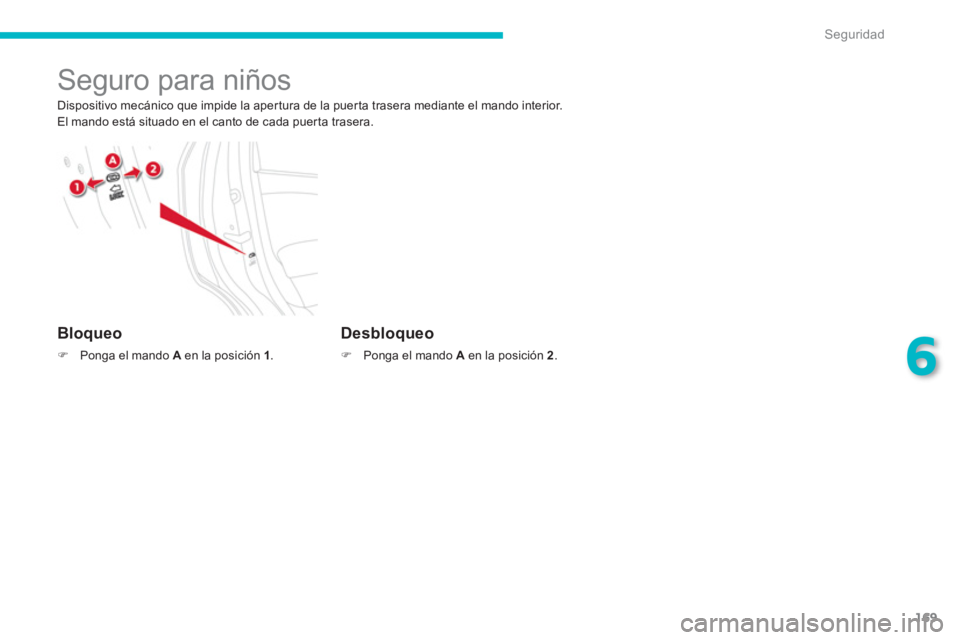

Seguro para niños
Dispositivo mecánico que impide la aper tura de la puer ta trasera mediante el mando interior.
El mando está situado en el canto de cada puerta trasera.
Bloqueo
)
Ponga el mando A
en la posición 1
.
Desbloqueo
)
Ponga el mando A
en la posición 2
.
Page 172 of 332
170
Información práctica
El kit se encuentra en el compartimento situado
debajo del suelo. Se trata de un sistema completo, compuesto
por un compresor y un bote de producto de
sellado, que permite reparar temporalmente
un neumático, para poder llegar al taller más
cercano.
Está previsto para reparar la mayoría de los
pinchazos que pueden afectar al neumático,
localizados en la banda de rodadura del
neumático.

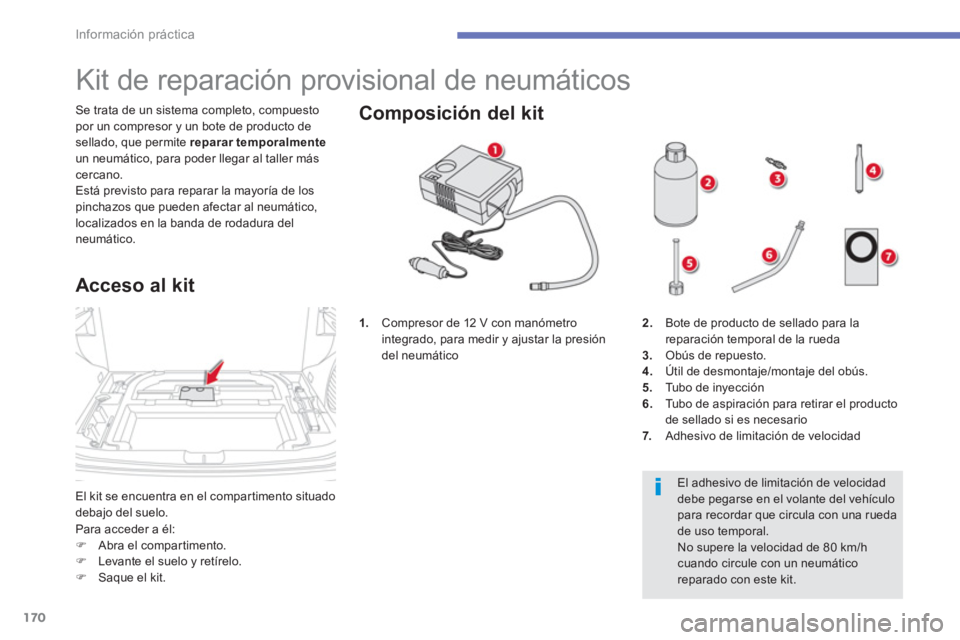

Kit de reparación provisional de neumáticos
Acceso al kit
1.
Compresor de 12 V con manómetro
integrado, para medir y ajustar la presión
del neumático
Para acceder a él:
)
Abra el compartimento.
)
Levante el suelo y retírelo.
)
Saque el kit.
Composición del kit
El adhesivo de limitación de velocidad
debe pegarse en el volante del vehículo
para recordar que circula con una rueda
de uso temporal.
No supere la velocidad de 80 km/h
cuando circule con un neumático
reparado con este kit.
2.
Bote de producto de sellado para la
reparación temporal de la rueda
3.
Obús de repuesto.
4.
Útil de desmontaje/montaje del obús.
5.
Tubo de inyección
6.
Tubo de aspiración para retirar el producto
de sellado si es necesario
7.
Adhesivo de limitación de velocidad
Page 173 of 332
171
7
Información práctica

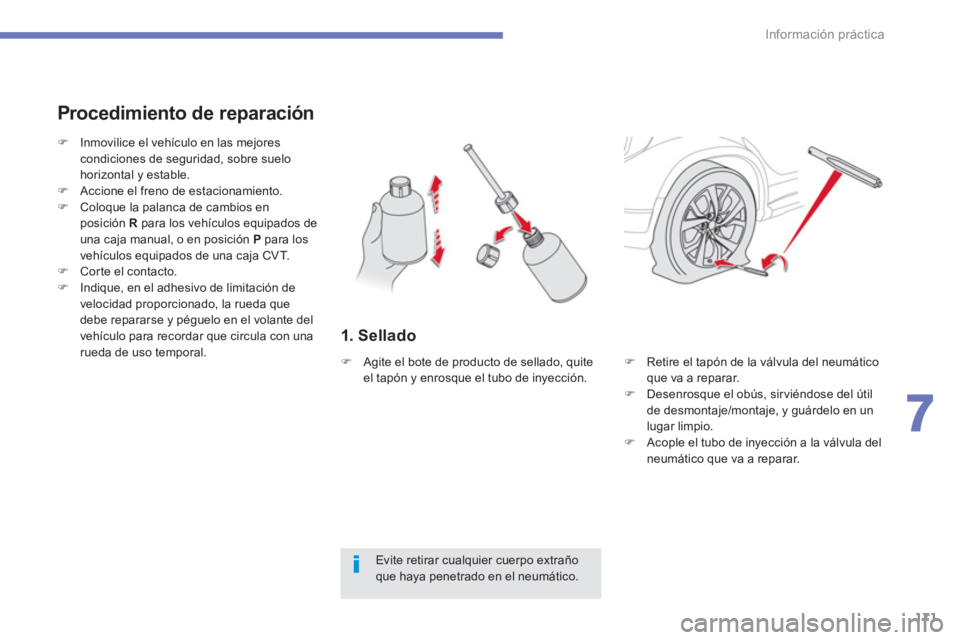

1. Sellado
Procedimiento de reparación
Evite retirar cualquier cuerpo extraño
que haya penetrado en el neumático.
)
Inmovilice el vehículo en las mejores
condiciones de seguridad, sobre suelo
horizontal y estable.
)
Accione el freno de estacionamiento.
)
Coloque la palanca de cambios en
posición R
para los vehículos equipados de
una caja manual, o en posición P
para los
vehículos equipados de una caja CVT.
)
Corte el contacto.
)
Indique, en el adhesivo de limitación de
velocidad proporcionado, la rueda que
debe repararse y péguelo en el volante del
vehículo para recordar que circula con una
rueda de uso temporal.
)
Retire el tapón de la válvula del neumático
que va a reparar.
)
Desenrosque el obús, sir viéndose del útil
de desmontaje/montaje, y guárdelo en un
lugar limpio.
)
Acople el tubo de inyección a la válvula del
neumático que va a reparar.
)
Agite el bote de producto de sellado, quite
el tapón y enrosque el tubo de inyección.
Page 174 of 332
172
Información práctica
)

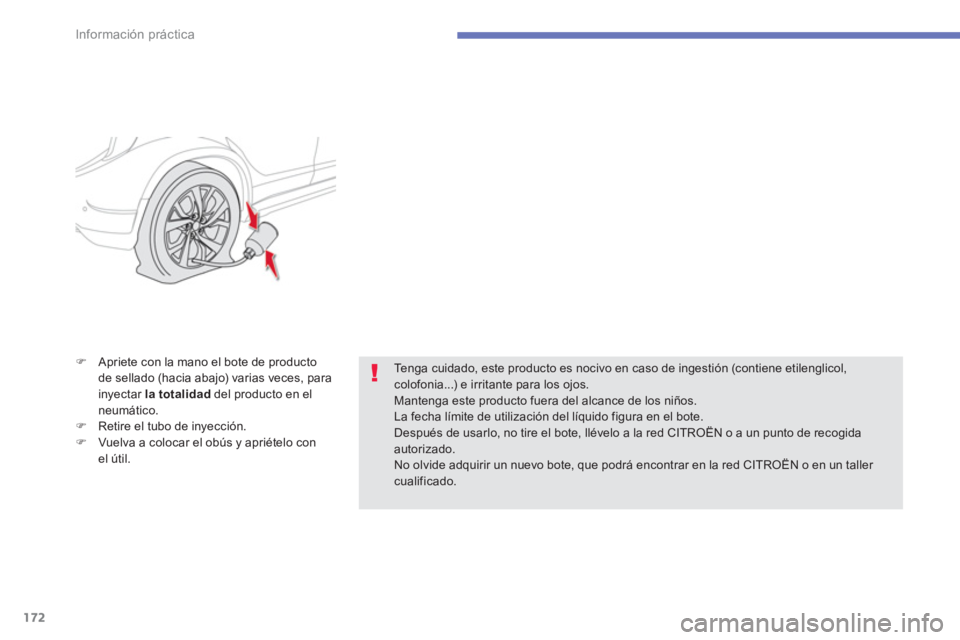

Apriete con la mano el bote de producto
de sellado (hacia abajo) varias veces, para
inyectar la totalidad
del producto en el
neumático.
)
Retire el tubo de inyección.
)
Vuelva a colocar el obús y apriételo con
el útil.
Tenga cuidado, este producto es nocivo en caso de ingestión (contiene etilenglicol,
colofonia...) e irritante para los ojos.
Mantenga este producto fuera del alcance de los niños.
La fecha límite de utilización del líquido figura en el bote.
Después de usarlo, no tire el bote, llévelo a la red CITROËN o a un punto de recogida
autorizado.
No olvide adquirir un nuevo bote, que podrá encontrar en la red CITROËN o en un taller
cualificado.
Page 175 of 332
173
7
Información práctica

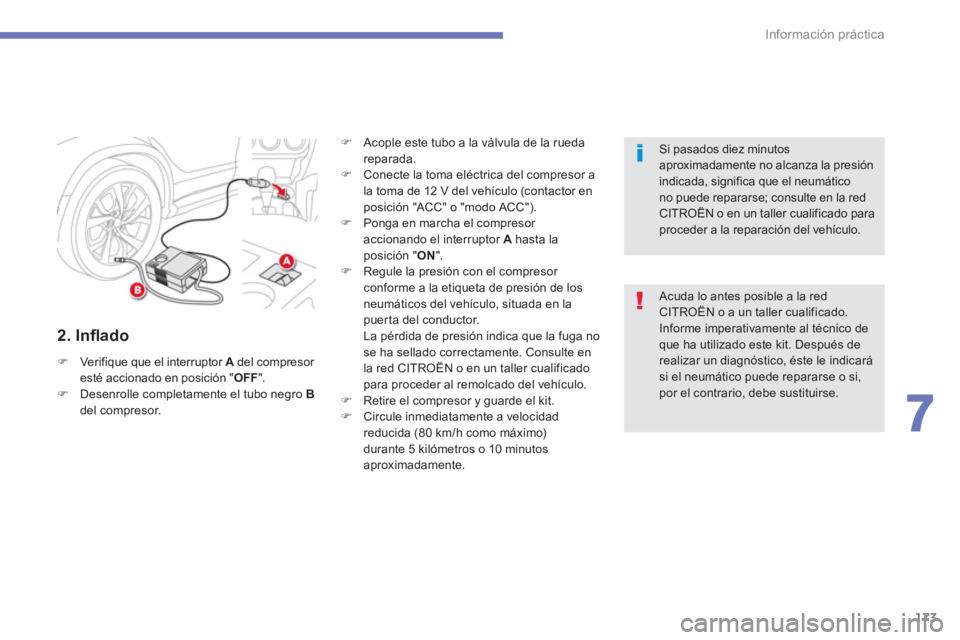

2. Infl ado
)
Verifique que el interruptor A
del compresor
esté accionado en posición " OFF
".
)
Desenrolle completamente el tubo negro B
del compresor.
)
Acople este tubo a la válvula de la rueda
reparada.
)
Conecte la toma eléctrica del compresor a
la toma de 12 V del vehículo (contactor en
posición "ACC" o "modo ACC").
)
Ponga en marcha el compresor
accionando el interruptor A
hasta la
posición "
ON
" .
)
Regule la presión con el compresor
conforme a la etiqueta de presión de los
neumáticos del vehículo, situada en la
puerta del conductor.
La pérdida de presión indica que la fuga no
se ha sellado correctamente. Consulte en
la red CITROËN o en un taller cualificado
para proceder al remolcado del vehículo.
)
Retire el compresor y guarde el kit.
)
Circule inmediatamente a velocidad
reducida (80 km/h como máximo)
durante 5 kilómetros o 10 minutos
aproximadamente.
Acuda lo antes posible a la red
CITROËN o a un taller cualificado.
Informe imperativamente al técnico de
que ha utilizado este kit. Después de
realizar un diagnóstico, éste le indicará
si el neumático puede repararse o si,
por el contrario, debe sustituirse.
Si pasados diez minutos
aproximadamente no alcanza la presión
indicada, significa que el neumático
no puede repararse; consulte en la red
CITROËN o en un taller cualificado para
proceder a la reparación del vehículo.
Page 176 of 332
174
Información práctica

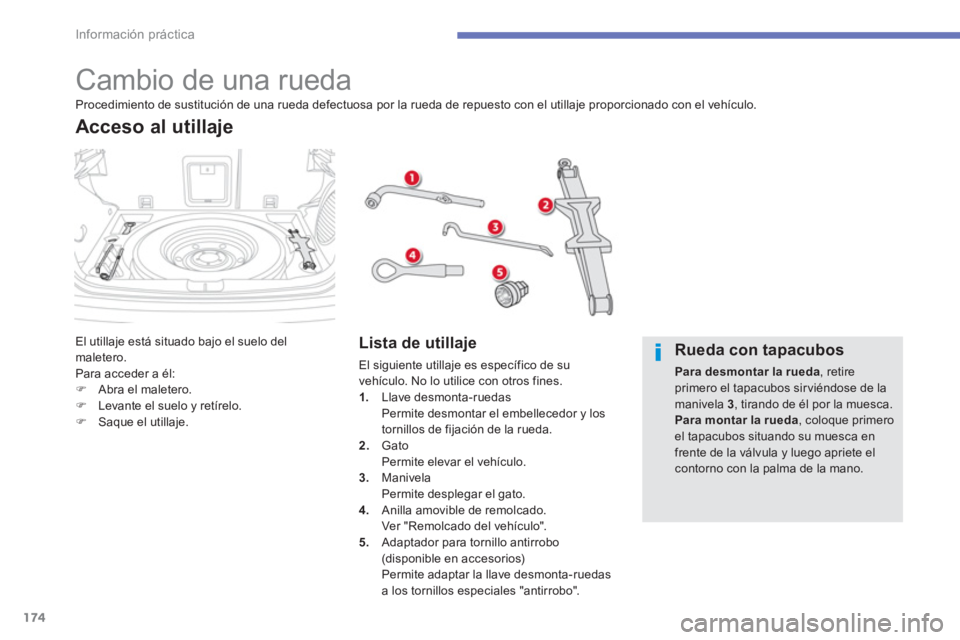

Cambio de una rueda
El utillaje está situado bajo el suelo del
maletero.
Para acceder a él:
)
Abra el maletero.
)
Levante el suelo y retírelo.
)
Saque el utillaje.
Acceso al utillaje
Lista de utillaje
El siguiente utillaje es específico de su
vehículo. No lo utilice con otros fines.
1.
Llave desmonta-ruedas
Permite desmontar el embellecedor y los
tornillos de fijación de la rueda.
2.
Gato
Permite elevar el vehículo.
3.
Manivela
Permite desplegar el gato.
4.
Anilla amovible de remolcado.
Ver "Remolcado del vehículo".
5.
Adaptador para tornillo antirrobo
(disponible en accesorios)
Permite adaptar la llave desmonta-ruedas
a los tornillos especiales "antirrobo".
Procedimiento de sustitución de una rueda defectuosa por la rueda de repuesto con el utillaje proporcionado con el vehículo.
Rueda con tapacubos
Para desmontar la rueda
, retire
primero el tapacubos sir viéndose de la
manivela 3
, tirando de él por la muesca.
Para montar la rueda
, coloque primero
el tapacubos situando su muesca en
frente de la válvula y luego apriete el
contorno con la palma de la mano.
Page 177 of 332
175
7
Información práctica

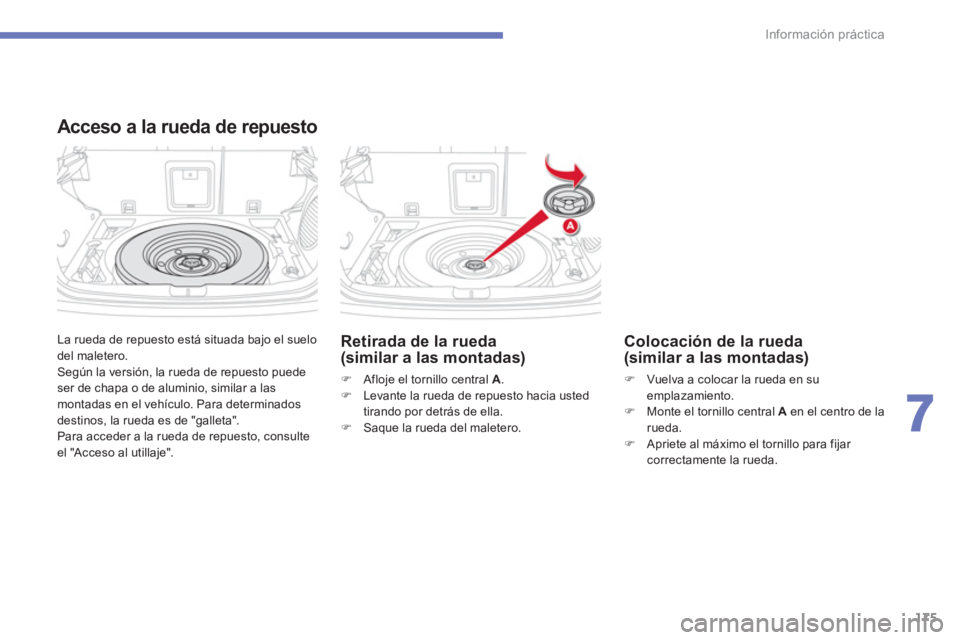

La rueda de repuesto está situada bajo el suelo
del maletero.
Según la versión, la rueda de repuesto puede
ser de chapa o de aluminio, similar a las
montadas en el vehículo. Para determinados
destinos, la rueda es de "galleta".
Para acceder a la rueda de repuesto, consulte
el "Acceso al utillaje".
Acceso a la rueda de repuesto
Retirada de la rueda
(similar a las montadas)
)
Afloje el tornillo central A
.
)
Levante la rueda de repuesto hacia usted
tirando por detrás de ella.
)
Saque la rueda del maletero.
Colocación de la rueda
(similar a las montadas)
)
Vuelva a colocar la rueda en su
emplazamiento.
)
Monte el tornillo central A
en el centro de la
rueda.
)
Apriete al máximo el tornillo para fijar
correctamente la rueda.
Page 178 of 332
176
Información práctica

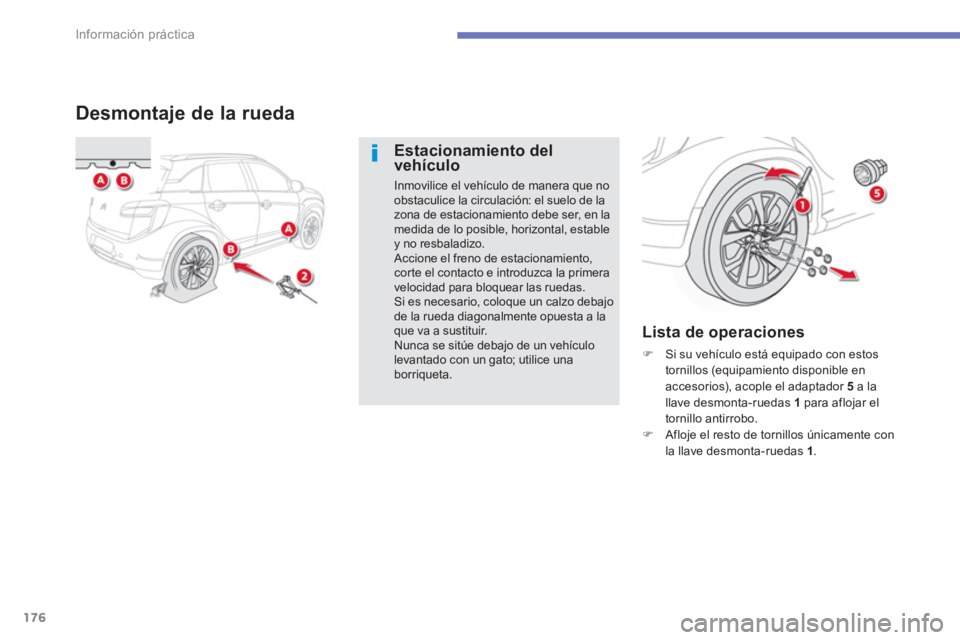

Desmontaje de la rueda
Estacionamiento del
vehículo
Inmovilice el vehículo de manera que no
obstaculice la circulación: el suelo de la
zona de estacionamiento debe ser, en la
medida de lo posible, horizontal, estable
y no resbaladizo.
Accione el freno de estacionamiento,
corte el contacto e introduzca la primera
velocidad para bloquear las ruedas.
Si es necesario, coloque un calzo debajo
de la rueda diagonalmente opuesta a la
que va a sustituir.
Nunca se sitúe debajo de un vehículo
levantado con un gato; utilice una
borriqueta.
Lista de operaciones
)
Si su vehículo está equipado con estos
tornillos (equipamiento disponible en
accesorios), acople el adaptador 5
a la
llave desmonta-ruedas 1
para aflojar el
tornillo antirrobo.
)
Afloje el resto de tornillos únicamente con
la llave desmonta-ruedas 1
.
Page 179 of 332
177
7
Información práctica
)

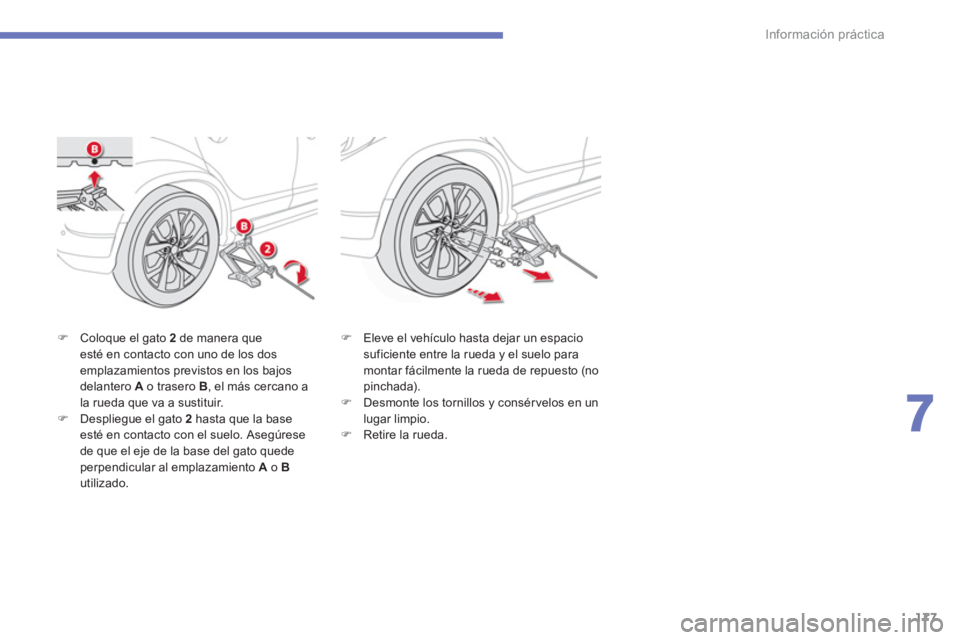

Coloque el gato 2
de manera que
esté en contacto con uno de los dos
emplazamientos previstos en los bajos
delantero A
o trasero B
, el más cercano a
la rueda que va a sustituir.
)
Despliegue el gato 2
hasta que la base
esté en contacto con el suelo. Asegúrese
de que el eje de la base del gato quede
perpendicular al emplazamiento A
o B
utilizado.
)
Eleve el vehículo hasta dejar un espacio
suficiente entre la rueda y el suelo para
montar fácilmente la rueda de repuesto (no
pinchada).
)
Desmonte los tornillos y consérvelos en un
lugar limpio.
)
Retire la rueda.
Page 180 of 332
178
Información práctica

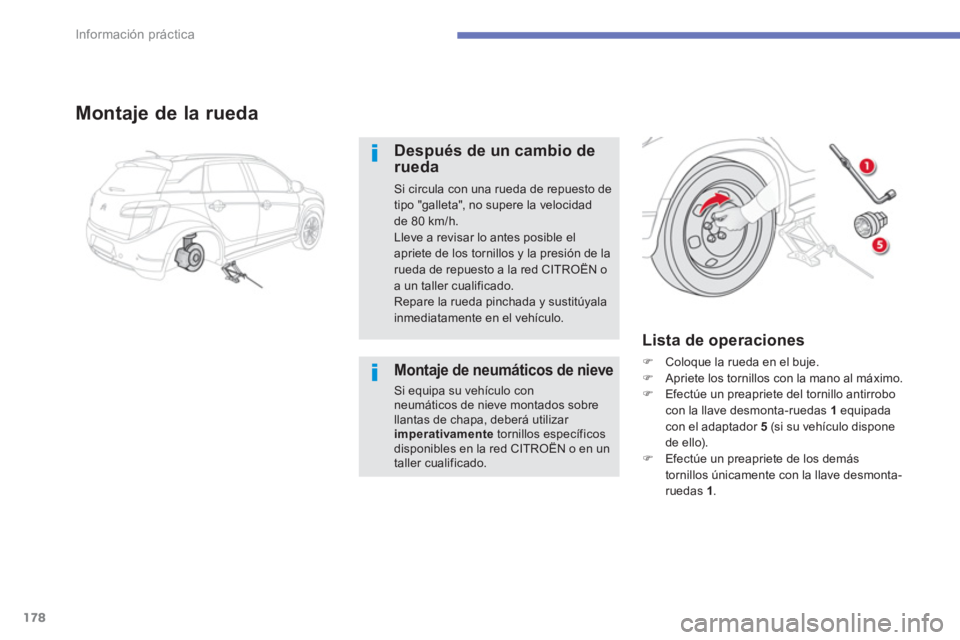

Montaje de la rueda
Después de un cambio de
rueda
Si circula con una rueda de repuesto de
tipo "galleta", no supere la velocidad
de 80 km/h.
Lleve a revisar lo antes posible el
apriete de los tornillos y la presión de la
rueda de repuesto a la red CITROËN o
a un taller cualificado.
Repare la rueda pinchada y sustitúyala
inmediatamente en el vehículo.
Lista de operaciones
)
Coloque la rueda en el buje.
)
Apriete los tornillos con la mano al máximo.
)
Efectúe un preapriete del tornillo antirrobo
con la llave desmonta-ruedas 1
equipada
con el adaptador 5
(si su vehículo dispone
de ello).
)
Efectúe un preapriete de los demás
tornillos únicamente con la llave desmonta-
ruedas 1
.
Montaje de neumáticos de nieve
Si equipa su vehículo con
neumáticos de nieve montados sobre
llantas de chapa, deberá utilizar
imperativamente
tornillos específicos
disponibles en la red CITROËN o en un
taller cualificado.
