Page 181 of 332
179
7
Información práctica
)

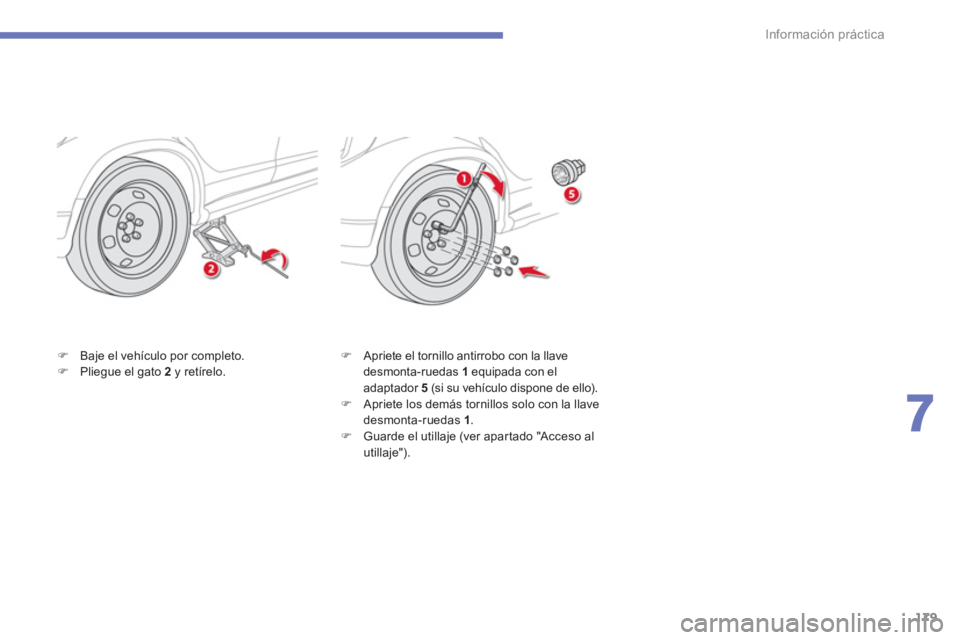

Baje el vehículo por completo.
)
Pliegue el gato 2
y retírelo.
)
Apriete el tornillo antirrobo con la llave
desmonta-ruedas 1
equipada con el
adaptador 5
(si su vehículo dispone de ello).
)
Apriete los demás tornillos solo con la llave
desmonta-ruedas 1
.
)
Guarde el utillaje (ver apar tado "Acceso al
utillaje").
Page 182 of 332
180
Información práctica

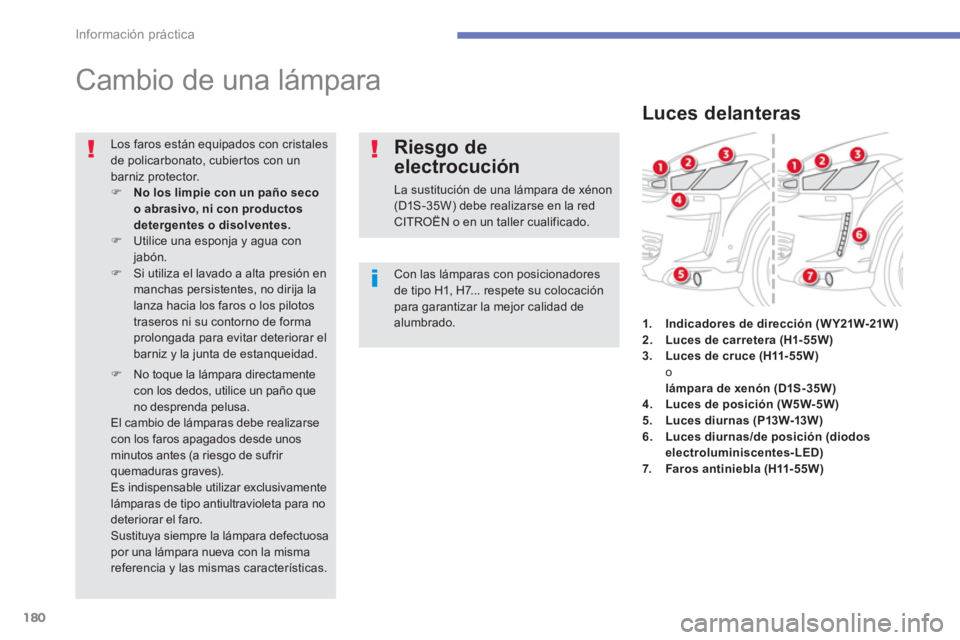

Cambio de una lámpara
Con las lámparas con posicionadores
de tipo H1, H7... respete su colocación
para garantizar la mejor calidad de
alumbrado. Los faros están equipados con cristales
de policarbonato, cubier tos con un
barniz protector.
)
No los limpie con un paño seco
o abrasivo, ni con productos
detergentes o disolventes.
)
Utilice una esponja y agua con
jabón.
)
Si utiliza el lavado a alta presión en
manchas persistentes, no dirija la
lanza hacia los faros o los pilotos
traseros ni su contorno de forma
prolongada para evitar deteriorar el
barniz y la junta de estanqueidad.
)
No toque la lámpara directamente
con los dedos, utilice un paño que
no desprenda pelusa.
El cambio de lámparas debe realizarse
con los faros apagados desde unos
minutos antes (a riesgo de sufrir
quemaduras graves).
Es indispensable utilizar exclusivamente
lámparas de tipo antiultravioleta para no
deteriorar el faro.
Sustituya siempre la lámpara defectuosa
por una lámpara nueva con la misma
referencia y las mismas características.
Riesgo de
electrocución
La sustitución de una lámpara de xénon
(D1S-35W) debe realizarse en la red
CITROËN o en un taller cualificado.
Luces delanteras
1.Indicadores de dirección(W Y21W-21W)2.Luces de carretera (H1- 55W)3.Luces de cruce (H11- 55W) o lámpara de xenón (D1S-35W)4.Luces de posición (W5W-5W)5.Luces diurnas(P13W-13W)6. Luces diurnas/de posición (diodos
electroluminiscentes-LED)7.Faros antiniebla (H11- 55W)
Page 183 of 332
181
7
Información práctica
Para acceder a las tapas de protección de las
lámparas, realice las siguientes operaciones:
)
Retire las fijaciones A
.
)
Retire la tapa de protección B
.
Acceso a las lámparas
Cambio de los indicadores de
dirección (1)
)
Gire el por talámparas un cuar to de vuelta
hacia la izquierda y retírelo.
)
Tire de la lámpara y sustitúyala. Un parpadeo más rápido del testigo
de indicador de dirección (derecho o
izquierdo) indica el fallo de una de las
lámparas del lado correspondiente. Para el montaje, efectúe estas
operaciones en sentido inverso.
Las lámparas de color ámbar, como
los indicadores de dirección, deben
sustituirse por lámparas de las mismas
características y color.
Page 184 of 332
182
Información práctica
Cambio de las luces
de posición (4)
) Retire la tapa de plástico de protección. )
Gire el por talámparas hacia la izquierda yretírelo. )
Retire la lámpara y su sopor te presionando el casquillo, situado en la par te inferior. )
Sustituya la lámpara.
Para volver a montarla, efectúe estas
operaciones en sentido inverso.
Cambio de las luces de carretera (2)
)
Gire el por talámparas un cuar to de vuelta
hacia la izquierda y retírelo.
)
Tire de la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones en
sentido inverso.
Cambio de las luces diurnas /
de posición (diodos
electroluminiscentes-LED) (6)
Para cambiar este tipo de lámparas de diodos,
consulte en la red CITROËN o en un taller
cualificado.
Cambio de las luces
de cruce (3)
Para la sustitución de estas lámparas, consulte
en la red CITROËN o en un taller cualificado.
Para cambiar estas lámparas, consulte en la
red CITROËN o en un taller cualificado.
Cambio de los faros
antiniebla (7) / luces
diurnas (5)
Page 185 of 332
183
7
Información práctica
)
Empuje el repetidor hacia atrás para desacoplarlo.
)
Desconecte el conector del repetidor.
)
Cambie el bloque repetidor.
Para el montaje, efectúe estas operaciones en sentido inverso.
Para adquirirlos, acuda a la red CITROËN o a un taller cualificado.
Cambio de los repetidores laterales de intermitente
Luces de los retrovisores exteriores
Para sustituir la luz electroluminiscente-LED, debe consultar con la Red CITROËN o con un taller
cualificado.
Page 186 of 332
184
Información práctica

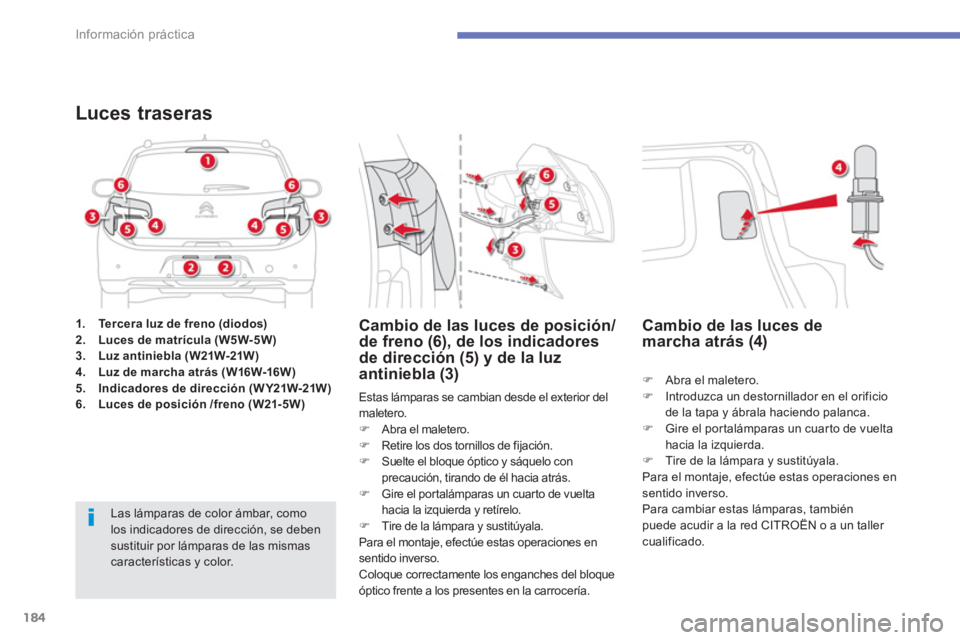

1.Tercera luz de freno (diodos)2.Luces de matrícula (W5W-5W)3.Luz antiniebla (W21W-21W)4.Luz de marcha atrás (W16W-16W)5.Indicadores de dirección (W Y21W-21W)6.Luces de posición/freno (W21-5W)
Luces traseras
Las lámparas de color ámbar, como los indicadores de dirección, se debensustituir por lámparas de las mismascaracterísticas y color. Estas lámparas se cambian desde el exterior del
maletero.
)
Abra el maletero.
)
Retire los dos tornillos de fijación.
)
Suelte el bloque óptico y sáquelo con
precaución, tirando de él hacia atrás.
)
Gire el por talámparas un cuar to de vuelta
hacia la izquierda y retírelo.
)
Tire de la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones en
sentido inverso.
Coloque correctamente los enganches del bloque
óptico frente a los presentes en la carrocería.
Cambio de las luces de posición/
de freno (6), de los indicadores
de dirección (5) y de la luz
antiniebla (3)
)
Abra el maletero.
)
Introduzca un destornillador en el orificio
de la tapa y ábrala haciendo palanca.
)
Gire el por talámparas un cuar to de vuelta
hacia la izquierda.
)
Tire de la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones en
sentido inverso.
Para cambiar estas lámparas, también
puede acudir a la red CITROËN o a un taller
cualificado.
Cambio de las luces de
marcha atrás (4)
Page 187 of 332
185
7
Información práctica
Cambio de las luces
de matrícula (2)
)
Empuje el módulo transparente hacia la
izquierda y luego hacia abajo.
)
Gire el por talámparas un cuar to de vuelta
hacia la izquierda y retírelo.
)
Extraiga la bombilla y sustitúyala.
Para el montaje, realice estas operaciones en
sentido inverso y presione sobre el módulo
transparente para fijarlo.
Tercera luz de freno (diodos
electroluminiscentes-LED) (1)
Para la sustitución de este tipo de lámpara,
consulte en la red CITROËN o en un taller
cualificado.
Page 188 of 332
186
Información práctica

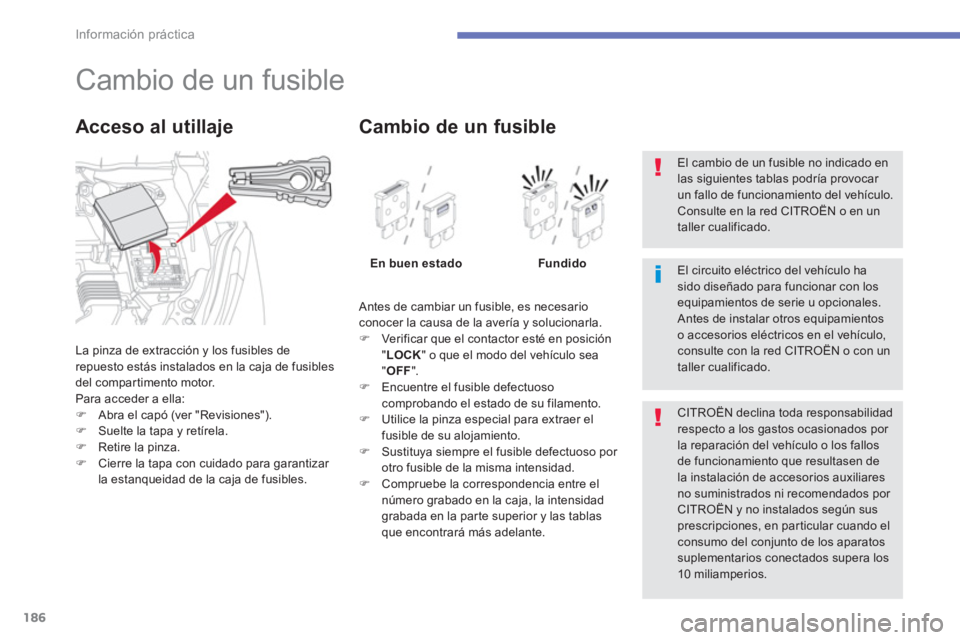

Cambio de un fusible
La pinza de extracción y los fusibles de repuesto estás instalados en la caja de fusibles
del compartimento motor.
P
ara acceder a ella: )Abra el capó (ver "Revisiones").
)Suelte la tapa y retírela. )Retire la pinza. )Cierre la tapa con cuidado para garantizar la estanqueidad de la caja de fusibles.
Acceso al utillaje
Antes de cambiar un fusible, es necesario conocer la causa de la avería y solucionarla. )
Ver ificar que el contactor esté en posición "LOCK" o que el modo del vehículo sea "OFF". )
Encuentre el fusible defectuosocomprobando el estado de su filamento. )
Utilice la pinza especial para extraer el fusible de su alojamiento. )
Sustituya siempre el fusible defectuoso por otro fusible de la misma intensidad. )
Compruebe la correspondencia entre el
número grabado en la caja, la intensidad
grabada en la par te superior y las tablas
que encontrará más adelante.
Cambio de un fusible
En buen estado Fundido
CITROËN declina toda responsabilidadrespecto a los gastos ocasionados por la reparación del vehículo o los fallos de funcionamiento que resultasen dela instalación de accesorios auxiliares no suministrados ni recomendados por CITROËN y no instalados según susprescripciones, en particular cuando elconsumo del conjunto de los aparatos suplementarios conectados supera los10 miliamperios.
El circuito eléctrico del vehículo ha sido diseñado para funcionar con los equipamientos de serie u opcionales. Antes de instalar otros equipamientoso accesorios eléctricos en el vehículo, consulte con la red CITROËN o con un taller cualificado.
El cambio de un fusible no indicado enlas siguientes tablas podría provocar un fallo de funcionamiento del vehículo. Consulte en la red CITROËN o en un
taller cualificado.
Page 189 of 332
187
7
Información práctica

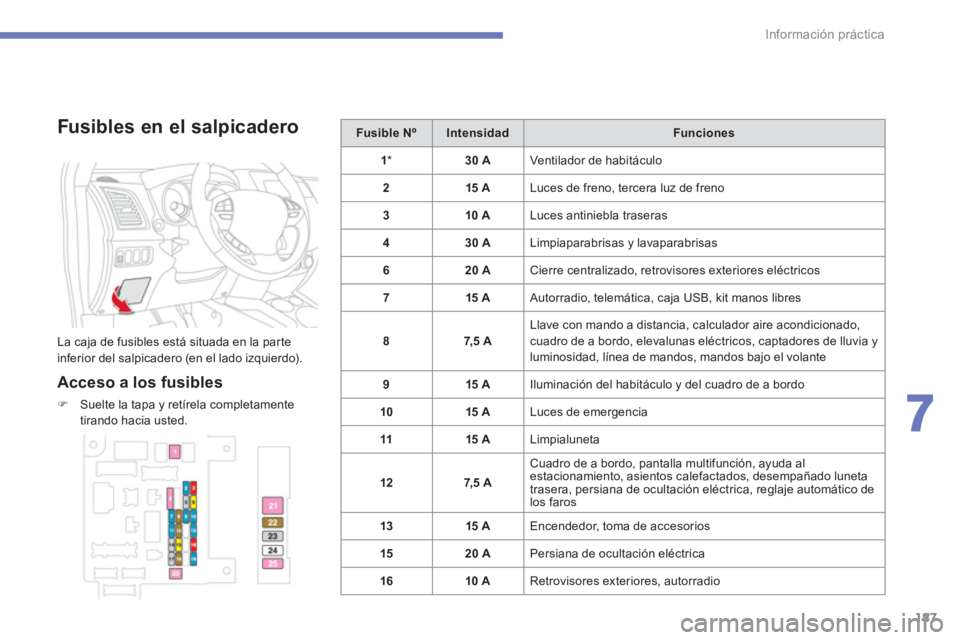

Fusibles en el salpicadero
La caja de fusibles está situada en la par te
inferior del salpicadero (en el lado izquierdo).
Acceso a los fusibles
)Suelte la tapa y retírela completamente
tirando hacia usted.
Fusible NºIntensidadFunciones
1*30 A Ventilador de habitáculo
2 15 A
Luces de freno, tercera luz de freno
310 A Luces antiniebla traseras
430 A Limpiaparabrisas y lavaparabrisas
620 A
Cierre centralizado, retrovisores exteriores eléctricos
7 15 A
Autorradio, telemática, ca
ja USB, kit manos libres
87, 5 A
Llave con mando a distancia, calculador aire acondicionado, cuadro de a bordo, elevalunas eléctricos, captadores de lluvia y luminosidad, línea de mandos, mandos bajo el volante
915 A
Iluminación del habitáculo y del cuadro de a bordo
1015 A
Luces de emergencia
1115 A Limpialuneta
12 7,5
A
Cuadro de a bordo, pantalla multifunción, ayuda al estacionamiento, asientos calefactados, desempañado luneta
trasera, persiana de ocultación eléctrica, reglaje automático de los faros
1
315 A
Encendedor, toma de accesorios
1520 A
Persiana de ocultación eléctrica
1610 A Retrovisores exteriores, autorradio
Page 190 of 332
188
Información práctica
* Los maxifusibles son una protección suplementaria de los sistemas eléctricos. Cualquier intervención en éstos debe efectuarse en la red CITROËN o en un taller cualificado.
Fusible NºIntensidadFunciones
187,5 A
Luces de marcha atrás
1915 A
Toma de accesorios
20*30 A
Mandos de los elevalunas eléctricos
21*30 A Desempañado de la luneta
227,5 A
Deshelado de los retrovisores exteriores
2
425 A
Asientos eléctricos conductor y acompañante
2
530 A
Asientos calefactados
