CITROEN C4 AIRCROSS 2014 InstruksjonsbØker (in Norwegian)

219
8
Kontroller






Kontroll av nivåer


Vær forsiktig når det utføres arbeid i motorrommet, da enkelte områder i motoren være veldig varme (risiko for forbrenninger) og kjøleviften kan
starte når som helst (selv om tenningen er av).


















Motoroljenivå


Nivåkontroll utføres med den
manuelle peilepinnen i motorrommet.
For å lokalisere denne peilepinnen,
se beskrivelsen av motorommet.
Oljeskift

Overhold de inter vallene som oppgis i
servicehefte og garantier.
For å bevare påliteligheten til motoren og
motorens avgassystem skal det ikke brukes
tilsetningsmidler i motoroljen.


Spesifi kasjoner for motoroljen

Oljen skal være tilpasset motoren og
tilfredsstille bilprodusentens krav.

Foreta regelmessig kontroll av disse nivåene i henhold til servicehefte og garantier. Etter fyll om nødvendig.
Dersom nivået synker mye, få systemet kontrollert hos CITROËN-forhandlernett eller hos et kvalifisert verksted.



















Manuell peilepinne

Det er to merker på peilepinnen:

A
= maxi.
Dersom nivået overstiger
dette merket, ta kontakt med
CITROËN-forhandlernett
eller et kvalifisert verksted.

B
= mini.
Etter fyll nivået gjennom
påfyllingshullet med
oljetypen som passer til
motoren din. Nivået må aldri
være under dette merket.
Denne nivåkontrollen er kun gyldig dersom
bilen står parkert på vannrett underlag og
motoren har vært av i minst 30 minutter.
Det er normalt å måtte etter fylle mellom
to vedlikehods inter valler (eller oljeskift).
CITROËN anbefaler en kontroll, eventuelt med
etter fylling, for hver 5 000 km.
Etter å ha fylt på olje må man vente i
30 minutter før indikatoren for oljenivå i
instrumentpanelet er riktig.

220
Kontroller










Nivå for kjølevæske


Nivået for kjølevæsken skal være
mellom de to merkene. Kjølesystemet er under trykk. Du bør der for
vente minst én time fra motoren er stanset til
kjølesystemet kan åpnes.
For å unngå brannskader, drei lokket to
omdreininger, og vent til trykket har falt. Åpne
deretter lokket og foreta påfylling.


Spesifi kasjoner for kjølevæsken

Bruk kjølevæske som anbefales av
bilprodusenten.
Nivået for bremsevæsken skal være i
nærheten av "MA XI"-merket. Dersom
det ikke er tilfelle, kontroller at
bremseklossene ikke er slitte.










Nivå for bremsevæske


Skifte av bremsevæske

Se i servicehefte og garantier for å få
kjennskap til inter vallene til denne operasjonen.


Spesifi kasjoner for
bremsevæsken
Bremsevæsken skal svare til bilprodusentens
anbefalinger og tilfredstille norm DOT3 eller
DOT4.







Kj øleviften kan aktiveres etter at motoren
har
stanset:
væ

r
oppmerkson på

gjenstander eller klær som kan
komme inn

i
viften

.

Kjølevæsketemperaturen reguleres av
kjøleviften når motoren er varm.

221
8
Kontroller
Unngå at spillolje og andre væsker
kommer i kontakt med huden.
De fleste av disse væskene er
skadelige for helsen, og kan være
meget etsende.
Hell ikke spillolje eller væske i
kloakksystemet eller på bakken.
Spillolje skal samles opp i spesielle
containere som du finner hos
CITROËN-forhandlernett eller hos et
kvalifisert verksted.








Brukte produkter


Etterfylling

Etter fylling av dette additivnivået skal
utelukkende og snarlig foretas hos CITROËN-
forhandlernett eller hos et kvalifisert verksted.











Nivå for tilsetningsmiddel
diesel (1,6 l HDi-versjon
110 diesel med partikkelfilter)
Minimumsnivået i tanken for tilsetningsmiddel
vises ved at denne meldingen vises.

Spesifi kasjoner for lyktespyler-
og vindusspylervæske
For å garantere optimale resultater bør det aldri
brukes vann ved etter fylling eller utskifting.



















Nivå for lyktespyler- og
vindusspylervæske

For å kontrollere nivået eller etter fylle
væske, stans bilen og stopp motoren.


)
Åpne opp panseret, og hold det oppe med
støttestangen.

)
Åpne opp proppen til beholderen for
vindusvæske.

)
Sjekk nivået ved hjelp av peilepinnen, og
etter fyll om nødvendig.

)
Sett på plass proppen igjen og lukk
panseret.
Om vinteren anbefales det å bruke
væske som inneholder etylalkohol eller
metanol.

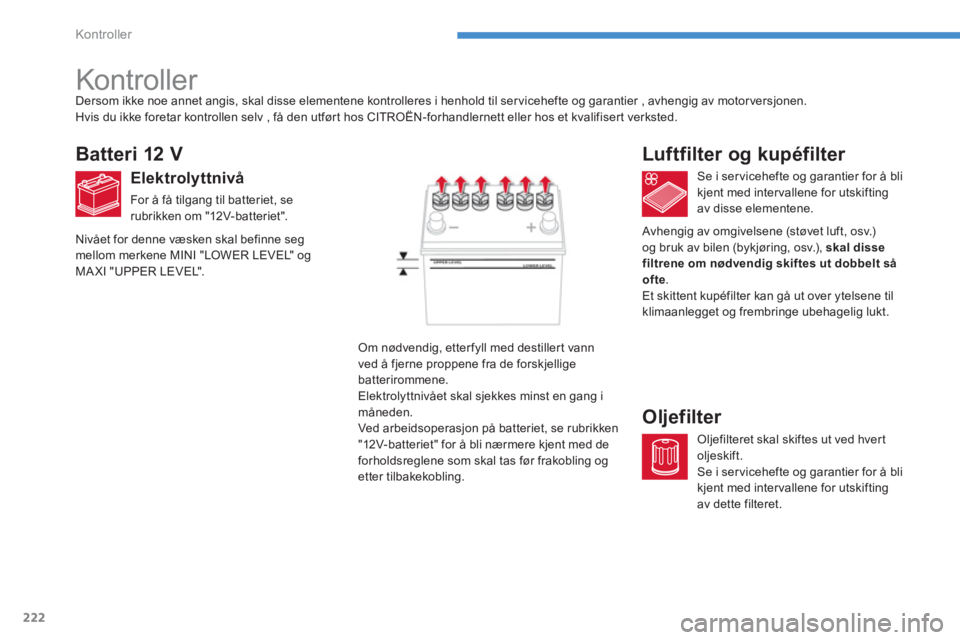

222
Kontroller






Kontroller













Batteri 12 V


Elektrolyttnivå

For å få tilgang til batteriet, se
rubrikken om "12V-batteriet".
Se i servicehefte og garantier for å bli
kjent med inter vallene for utskifting
av disse elementene.



















Luftfilter og kupéfilter

Oljefilteret skal skiftes ut ved hvert
oljeskift.
Se i servicehefte og garantier for å bli
kjent med inter vallene for utskifting
av dette filteret.














Oljefilter

Om nødvendig, etter fyll med destillert vann
ved å fjerne proppene fra de forskjellige
batterirommene.
Elektrolyttnivået skal sjekkes minst en gang i
måneden.
Ved arbeidsoperasjon på batteriet, se rubrikken
"12V-batteriet" for å bli nærmere kjent med de
forholdsreglene som skal tas før frakobling og
etter tilbakekobling.

Dersom ikke noe annet angis, skal disse elementene kontrolleres i henhold til servicehefte og garantier , avhengig av motorversjonen.
Hvis du ikke foretar kontrollen selv , få den utført hos CITROËN-forhandlernett eller hos et kvalifisert verksted.

Nivået for denne væsken skal befinne seg
mellom merkene MINI "LOWER LEVEL" og
MA XI "UPPER LEVEL". Avhengig av omgivelsene (støvet luft, osv.)
og bruk av bilen (bykjøring, osv.), skal disse
filtrene om nødvendig skiftes ut dobbelt så
ofte
.
Et skittent kupéfilter kan gå ut over ytelsene til
klimaanlegget og frembringe ubehagelig lukt.

223
8
Kontroller






Manuell girkasse

Se servicehefte og garantier for
vedlikehold av girkassen.







"CVT"-girkasse

Se servicehefte og garantier for
vedlikehold av "CV T"-girkassen.










Partikkelfilter (Diesel)

Begynnende tilstopping av partikkelfilteret
vises ved midlertidig tenning av denne
lampen, sammen med en melding i displayeti
instrumentpanelet. Så snart forholdene tilsier det, start
regenereringen av filteret ved å kjøre i
en hastighet på minst 40 km/t i
ca. 20 minutter (med motor 1,6 l HDi
er minimalhastigheten 60 km/t).
Hvis lampen fortsetter å lyse er
additivnivået for lavt; se avsnittet
"Additivnivå diesel"

På en ny bil, kan de første
regenereringsoperasjonene av
partikkelfilteret medfølges av "brent"
lukt, noe som er helt normalt.
Hvis bilen har kjørt lenge i svært
lav hastighet eller har gått lenge
på tomgang, kan det unntaksvis
konstateres utslipp av vanndamp
fra eksosrøret når bilen akselerer.
Dette har ingenting å si for bilens
kjøreegenskaper eller for miljøet.

224
Kontroller
Slitasje på bremsene er avhengig
av kjørestil, og gjelder spesielt
biler som brukes til bykjøring over
korte strekninger. Det kan være
nødvendig å kontrollere bremsenes
tilstand, selv utenom bilens faste
vedlikeholdsinter valler.















Bremseklosser

For enhver informasjon om kontroll
av slitasjen på bremseskivene,
kontakt CITROËN-forhandlernett
eller et kvalifisert verksted.


Slitasjetilstand
bremseskiver




















Parkeringsbrems


Hvis parkeringsbremsen har for
stor slakk eller hvis det oppdages
at systemet ikke fungerer
effektivt, må parkeringsbremsen
reguleres, selv om det er mellom to
vedlikeholdsinter valler.















Bruk kun produkter som anbefales
av CITROËN eller produkter med
tilsvarende kvalitet og spesifikasjoner.
For å optimalisere funksjonen til
elementer som er så viktige som
bremsekretsen, velger CITROËN helt
spesifikke produkter.
Etter vask av bilen kan fuktighet,
eller ved lave temperaturer, is legge
seg på bremseklossene og -skivene;
bremseeffekten kan nedsettes. Trå lett
flere ganger på bremsepedalen for å
tørke og fjerne is fra bremsene, og slik
at de tørker.
Denne kontrollen skal foretas av CITROËN-
forhandlernett eller av et kvalifisert verksted.
Med mindre det foreligger en lekkasje i kretsen,
betyr senking av bremsevæskenivået at
bremseklossene er slitte.

9
225
Tekniske spesifikasjoner

*
Maks. effekt tilsvarer verdi som er godkjent på prøvebenk for motor, i overensstemmelse med de betingelser som er fastsatt i det europeiske regelverk
(direktiv 1999/99/CE).















Motorer og girkasser


.../S
: modell utstyrt med Stop & Start-funksjonen (AS&G).
BENSINMOTORER


1,6 liters 115



2,0 liters 150



Type variant versjon:
BU
...

NKZ7


NKZ7/S

NKZ0


NKZ0/S



AFYR

AFZ7



AFYV
AFZM



AFYT
AFZH



AFYW
AFZP



Tr a n s m i s j o n s m o d u s


2WD



2WD



4WD



2WD



4WD


Sylindervolum (cm
3
)
1 590
1 998
Boring x slaglengde (mm)
75 x 90
86 x 86


Maks. effekt*: CEE-norm (kW)
86
113
Maks. effekt turtall (o/min)
6 000
6 000
Maks. dreiemoment : CEE-norm (Nm)
15 4
19 9
Turtall maks. dreiemoment (o/min)
4 000
4 200
Drivstoff
Blyfritt
Blyfritt
Katalysator
Ja
Ja

GIRKASSER

Manuell
(5 gir)
Manuell
(5 gir)
CVT
(6 gir)

OLJEK APASITET (i liter)











Motor (med skifte av filter)
4,2
4,3

226
Tekniske spesifikasjoner















Vekt og tilhengervekt, bensinmotor (kg)


Godkjent tilhengervekt varierer i de forskjellige
land (se tabeller på de påfølgende sidene).
De nøyaktige verdiene er ført opp på bilens
vognkort og på fabrikantens typeplate.
De står også oppgitt på bilens kommersielle
dokumenter.
For ytterligere informasjon, kontakt CITROËN
eller et kvalifisert verksted.
Vekten kjøreklar tilsvarer bilens tomvekt +
føreren (75 kg).
Angitte MTR A-verdier og tilhenger vekter
gjelder for maks. 1 000 meter over havet;
tilhenger vekten som er angitt må reduseres
med 10 % for hver ekstra 1 000 meter.
Ved kjøring med tilhenger er det forbudt å
overstige 100 km/t (overhold gjeldene regler i
landet ).
Hvis den utvendige temperaturen er høy,
medfører dette en nedgang i bilens ytelse
for å beskytte motoren. Når den utvendige
temperaturen er høyere en 37° C, begrens
tilhengervekten.

Vekten til tilhenger med brems, innenfor
MTR A, kan økes hvis man reduserer
MTAC til trekkbilen med tilsvarende:
viktig, trekking av en tilhenger med
en bil som har for liten last kan
forringe bilens kjøreegenskaper.

9
227
Tekniske spesifikasjoner

BENSINMOTORER



1,6 L 115



Girkasser



Manuell (5 gir)



Type variant versjon:
BU...


NKZ0


NKZ0/S



Tr a n s m i s j o n s m o d u s



2WD




- To m v e k t

1 310


- Vekt kjøreklar

1 385


- Maks. teknisk tillatt totalvekt (MTAC)
1 870


- Maks. teknisk tillat totalvekt med last
(MTAC) ved kjøring med tilhenger
1 925


- Total rullevekt (MTR A)
i 12%-bakke
3 025


- Tilhenger med brems (begrenset av MTR A)
i 10% eller 12%-bakke
1 100


- Tilhenger uten brems

685


- Anbefalt kuletrykk

55














For sonene: Europa, Tyrkia, franske oversjøiske områder (DOM-TOM).

228
Tekniske spesifikasjoner













For: Russland, Ukraina, Marokko, Argentina, Chile, franske oversjøiske områder (DOM-TOM) (motor 2,0 l 150).


BENSINMOTORER


1,6 L 115



2,0 l 150



Girkasser


Manuell (5 gir)



Manuell (5 gir)



CVT (6 gir)



Type variant versjon:
BU...


NKZ7



AFZ7



AFZM



AFZH



AFZP



Tr a n s m i s j o n s m o d u s


2WD



2WD



4WD



2WD



4WD




- To m v e k t
1 315
1 355
1 420
1 385
1 450


- Vekt kjøreklar
1 390
1 430
1 495
1 460
1 525


- Maks. teknisk tillatt totalvekt (MTAC)
1 870
1 970
1 970
1 970
1 970


- Maks. teknisk tillat totalvekt med last
(MTAC) ved kjøring med tilhenger
1 925
2 035
2 035
2 035
2 035



- Total rullevekt (MTR A)
i 12%-bakke
3 025
3 335
3 335
3 335
3 335


- Tilhenger med brems (begrenset av MTR A)
i 10% eller 12%-bakke
1 100
1 300
1 300
1 300
1 300


- Tilhenger uten brems
685
715
74 5
725
750


- Anbefalt kuletrykk
55
65
65
65
65
