CITROEN C4 AIRCROSS 2014 Kasutusjuhend (in Estonian)

219
8
Kontrollimine






Vedelike tasemete kontrollimine


Mootoriruumis toimetades olge ettevaatlik, sest mõned mootori osad võivad väga tulised olla (põletusoht) ja mootori jahutusventilaator võib igal
hetkel tööle hakata (isegi siis, kui süüde on väljas).















Õlitase


Selle taseme kontrollimiseks
kasutage mootoriruumis asuvat
mõõtevarrast. Mõõdiku leidmiseks
kasutage mootoriruumi tutvustava
peatüki abi.
Õlivahetus

Toimub vastavalt hooldus- ja garantiiraamatus
ette nähtud hooldusgraafikule.
Mootori ja saastevastaste süsteemide
korrashoidmise huvides on lisaainete
kasutamine keelatud.


Õli omadused

Valitud õli peab alati vastama sõiduki tootja
nõuetele.

Kontrollige vedelike tasemeid regulaarselt vastavalt hooldus- ja garantiiraamatule ning vajadusel lisage vedelikku.
Vedelikutaseme järsu alanemise korral laske vedelikuringlus CITROËN esinduses või kvalifitseeritud töökojas üle kontrollida.















Õlivarras

Õlivardal on 2 tasemenäitu :

A
= maksimaalne.
Kui ületate selle tähistuse,
pöörduge CITROËN
esindusse või kvalifitseeritud
töökotta.

B
= minimaalne.
Lisage täiteava kaudu teie
auto mootorile sobivat õli.
Tase ei tohi kunagi olla
sellest märgist madalam.
Õlitaseme näit on õige vaid siis, kui sõiduk
paikneb horisontaalsel pinnal ja mootor on
seisnud üle 30 minuti.
Õli võib lisada ka ülevaatuste või õlivahetuste
vahel. CITROËN soovitab õlitaset kontrollida ja
vajadusel õli lisada iga 5 000 km järel.
Pärast õli lisamist hakkab süüte sisselülitamisel
näidikule ilmuv tasemenäit kehtima 30 minuti
pärast.

220
Kontrollimine









Jahutusvedeliku tase


Jahutusvedeliku tase jääma kahe
tähistuse vahele. Jahutusvedeliku ringlussüsteemis on suur rõhk
ning pärast mootori seiskamist tuleb oodata
vähemalt tund aega enne, kui paisupaagi kork
eemaldada.
Põletushaavade vältimiseks keerake enne
paisumispaagi korgi täielikku avamist see ainult
esimese sälguni lahti, et rõhk välja lasta. Kui
rõhk on langenud, võtke kork ära ja kallake
jahutusvedelik sisse.

Jahutusvedeliku omadused

Tingimata tuleb kasutada sõiduki tootja poolt
soovitatud vedelikku.
Pidurivedeliku tase peab jääma
"MA XI" lähedale. Vastasel juhul
kontrollige piduriketaste kulumisastet.









Pidurivedeliku tase


Pidurivedeliku vahetamine

Pidurivedeliku vahetamise sageduse leiate
hooldus- ja garantiiraamatust.


Pidurivedeliku omadused

Pidurivedelik peab vastama tootja soovitustele
ja DOT3 või DOT4 normidele.








Moootori jahutusventilaator võib hakata
tööle ka pärast mootori seiskamist : olge
ettevaatlik ja jälgige, et mõni ese või riided
ventilaatori vahele ei jääks.

Kuuma mootori korral reguleerib
jahutusvedeliku ringlust mootori
jahutusventilaator.

221
8
Kontrollimine
Vältige kasutatud õli ja vedelike pikemat
kokkupuudet nahaga.
Enamus neist ainetest on tervisele
kahjulikud või söövitavad.
Ärge valage kasutatud vedelikke
kanalisatsiooni või maapinnale.
Valage kasutatud õli CITROËN
esinduses või kvalifitseeritud
töökojas olevatesse spetsiaalsetesse
konteineritesse.








Kasutatud vedelikud


Lisamine

Lisaainet tuleb lasta kiiresti lisada CITROËN
esinduses või kvalifitseeritud töökojas.











Lisaaine (1,6 HDi 110
diiselmootor tahmaosakeste
filtriga)
Kui lisaaine tase on minimaalne, ilmub see
teade.

Vedeliku omadused

Parima pesemiskvaliteedi saavutamiseks ei
tohi pesuvedeliku paaki vett panna.















Klaasi ja tulede
pesuvedeliku tase

Selle vedeliku taseme kontrollimiseks
või lisamiseks peatage sõiduk ja
seisake mootor.


)
Avage mootoriruumi kaas ja toestage see
tugivarda abil.

)
Avage klaasipesuvedeliku paagi kork.

)
Kontrollige vedeliku taset mõõtevarda abil
ja vajadusel lisage vedelikku.

)
Pange kork paagile tagasi ja sulgege
mootoriruumi kaas.
Talvel soovitame kasutada etüülalkoholi
või metanooli baasil vedelikku.

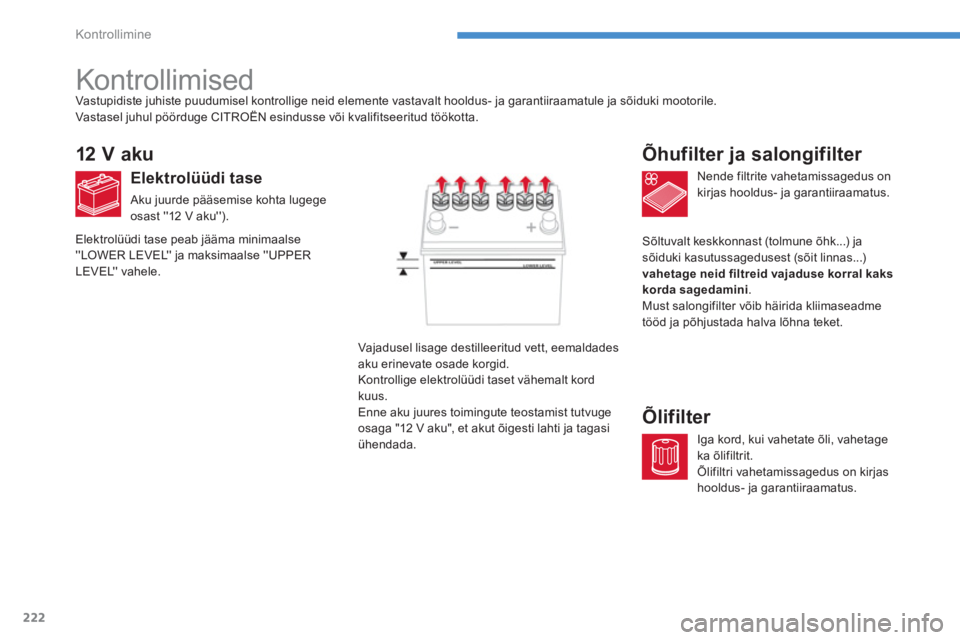

222
Kontrollimine






Kontrollimised













12 V aku


Elektrolüüdi tase

Aku juurde pääsemise kohta lugege
osast ''12 V aku'').
Nende filtrite vahetamissagedus on
kirjas hooldus- ja garantiiraamatus.















Õhufilter ja salongifilter

Iga kord, kui vahetate õli, vahetage
ka õlifiltrit.
Õlifiltri vahetamissagedus on kirjas
hooldus- ja garantiiraamatus.












Õlifilter

Vajadusel lisage destilleeritud vett, eemaldades
aku erinevate osade korgid.
Kontrollige elektrolüüdi taset vähemalt kord
kuus.
Enne aku juures toimingute teostamist tutvuge
osaga "12 V aku", et akut õigesti lahti ja tagasi
ühendada.

Vastupidiste juhiste puudumisel kontrollige neid elemente vastavalt hooldus- ja garantiiraamatule ja sõiduki mootorile.
Vastasel juhul pöörduge CITROËN esindusse või kvalifitseeritud töökotta.

Elektrolüüdi tase peab jääma minimaalse
''LOWER LEVEL'' ja maksimaalse ''UPPER
LEVEL'' vahele. Sõltuvalt keskkonnast (tolmune õhk...) ja
sõiduki kasutussagedusest (sõit linnas...)
vahetage neid filtreid vajaduse korral kaks
korda sagedamini
.
Must salongifilter võib häirida kliimaseadme
tööd ja põhjustada halva lõhna teket.

223
8
Kontrollimine





Manuaalkäigukast

Käigukasti hoolduse kohta leiate infot
hooldus- ja garantiiraamatust.






''CVT'' käigukast

''CVT'' käigukasti hoolduse
kohta leiate infot hooldus- ja
garantiiraamatust.










Tahmaosakeste filter (diisel)

Selle märgutule ajutine süttimine või teate
ilmumine ekraanile tähistab tahmafiltri
määrdumist. Niipea kui liiklustingimused lubavad,
puhastage filter, sõites kiirusega
vähemalt 40 km/h umbes
20 minutit (1,6 l HDi mootori puhul on
miinimumkiiruseks 60 km/h).
Kui märgutuli jääb põlema, on tegemist
lisaaine liiga madala tasemega ;
tutvuge peatükiga ''Diisli lisaaine tase''.

Uue sõiduki esimeste tahmaosakeste
filtri puhastamistega võib kaasneda
kõrbenud lõhn ; see on täiesti
normaalne.
Kui sõiduk on sõitnud pikka aega
väga aeglaselt või mootor on töötanud
tühikäigul, võib gaasipedaalile
vajutades väljalasketorust veeauru tulla.
See aur on kahjutu nii sõidukile kui ka
keskkonnale.

224
Kontrollimine
Piduriklotside kulumine sõltub
sõidustiilist, eelkõige linnas lühikesi
otsi sõitvate sõidukite puhul. Mõnikord
tuleb lasta pidurite seisukorda ka
ülevaatuste vahepeal kontrollida.















Piduriklotsid

Täpsemat informatsiooni
piduriketaste kulumise kohta
leiate CITROËN esindusest või
kvalifitseeritud töökojast.


Piduriketaste kulumisaste




















Seisupidur


Seisupiduri liiga suur käik või
süsteemi efektiivsuse langus nõuab
reguleerimist ka kahe ülevaatuse
vahel.















Kasutage vaid CITROËN poolt
soovitatud või sarnase kvaliteedi ja
omadustega tooteid.
Selleks, et nii olulised funktsioonid,
nagu pidurdussüsteem, alati
optimaalselt töötaksid, on CITROËN
valinud välja spetsiaalsed tooted.
Pärast sõiduki pesemist, niisket ilma või
talvistes tingimustes võib piduriketastele
ja -klotsidele moodustuda jääkiht :
see võib vähendada pidurite tõhusust.
Viige läbi kergeid pidurdusi, et pidureid
kuivatada ja jääst puhastada.
Seisupidurisüsteemi kontrollimist tuleb
lasta teostada CITROËN esinduses või
kvalifitseeritud töökojas.
Kui ei ole tegemist lekkega, tähistab
pidurivedeliku taseme langus piduriklotside
kulumist.

9
225
Tehnilised näitajad

*
Maksimaalne võimsus vastab mootori testpingil ja Euroopa määrustele (direktiiv 1999/99/CE) vastavates tingimustes saadud näitajale.











Mootorid ja käigukastid


.../S
: Stop & Start (AS&G) funktsiooniga mudel.
BENSIINIMOOTORID


1,6 L 115



2,0 L 150



Tüüp variant versioon :
BU...


NKZ7

NKZ7/S

NKZ0

NKZ0/S



AFYR

AFZ7



AFYV
AFZM



AFYT
AFZH



AFYW
AFZP



Jõuülekanne


2WD



2WD



4WD



2WD



4WD


Töömaht (cm
3
)
1 590
1 998
Silindri läbimõõt x kolvikäik (mm)
75 x 90
86 x 86
Maksimaalne võimsus * : EMÜ norm
86
113
Maksimaalne pöörete arv (p/min)
6 000
6 000
Maksimaalne pöördemoment : EMÜ norm (Nm)
15 4
19 9
Maksimaalse pöördemomendi režiim (p/min)
4 000
4 200
Kütus
Pliivaba
Pliivaba
Katalüsaator
Jah
Jah

KÄIGUKAST

Manuaal
(5 käiku)
Manuaal
(5 käiku)
CVT
(6 käiku)

ÕLIPAAGI MAHT (liitrites)











Mootor (vahetatava filtriga)
4,2
4,3

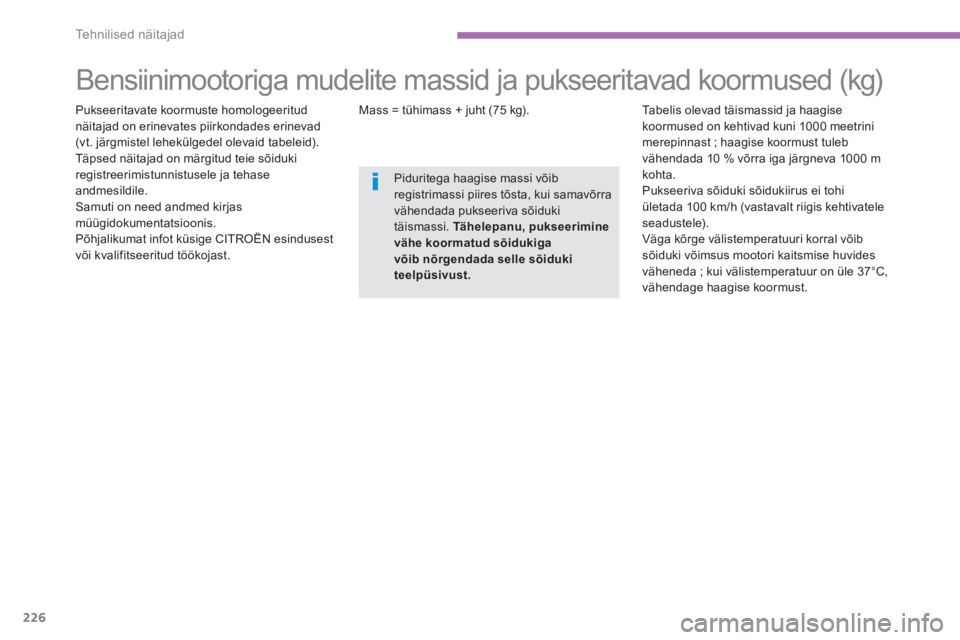

226
Tehnilised näitajad












Bensiinimootoriga mudelite massid ja pukseeritavad koormused (kg)


Pukseeritavate koormuste homologeeritud
näitajad on erinevates piirkondades erinevad
(vt. järgmistel lehekülgedel olevaid tabeleid).
Täpsed näitajad on märgitud teie sõiduki
registreerimistunnistusele ja tehase
andmesildile.
Samuti on need andmed kirjas
müügidokumentatsioonis.
Põhjalikumat infot küsige CITROËN esindusest
või kvalifitseeritud töökojast.
Mass = tühimass + juht (75 kg).
Tabelis olevad täismassid ja haagise
koormused on kehtivad kuni 1000 meetrini
merepinnast ; haagise koormust tuleb
vähendada 10 % võrra iga järgneva 1000 m
kohta.
Pukseeriva sõiduki sõidukiirus ei tohi
ületada 100 km/h (vastavalt riigis kehtivatele
seadustele).
Väga kõrge välistemperatuuri korral võib
sõiduki võimsus mootori kaitsmise huvides
väheneda ; kui välistemperatuur on üle 37°C,
vähendage haagise koormust.

Piduritega haagise massi võib
registrimassi piires tõsta, kui samavõrra
vähendada pukseeriva sõiduki
täismassi. Tähelepanu, pukseerimine
vähe
koormatud sõidukiga
võib nõrgendada selle sõiduki
teelpüsivust.

9

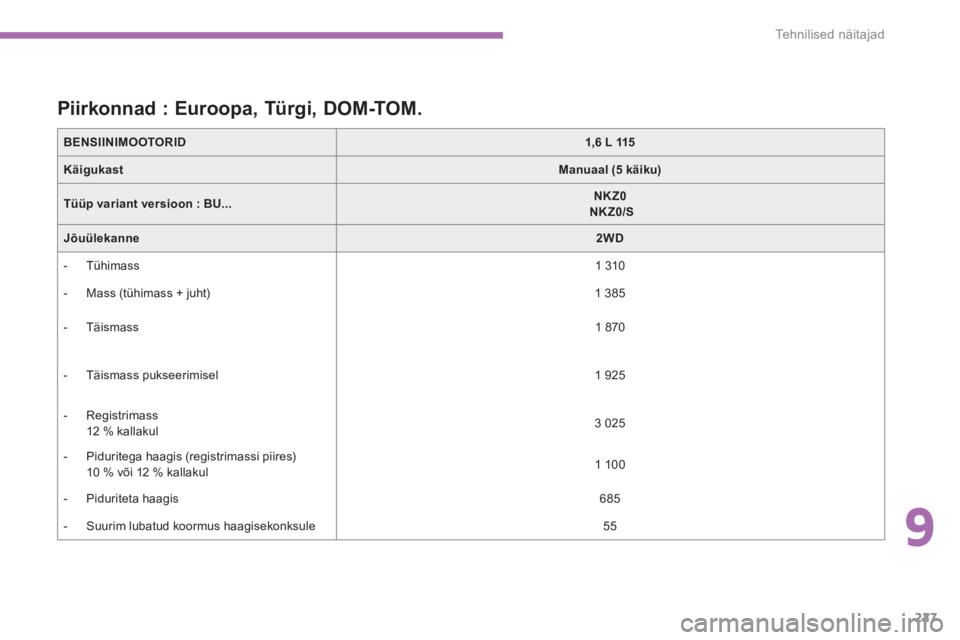

227
Tehnilised näitajad

BENSIINIMOOTORID



1,6 L 115



Käigukast



Manuaal (5 käiku)



Tüüp variant versioon :
BU...


NKZ0


NKZ0/S



Jõuülekanne



2WD




- Tühimass

1 310


- Mass (tühimass + juht)
1 385


- Täismass

1 870


- Täismass pukseerimisel
1 925


- Registrimass
12 % kallakul
3 025


- Piduritega haagis (registrimassi piires)
10 % või 12 % kallakul
1 100


- Piduriteta haagis

685


- Suurim lubatud koormus haagisekonksule
55














Piirkonnad : Euroopa, Türgi, DOM-TOM.

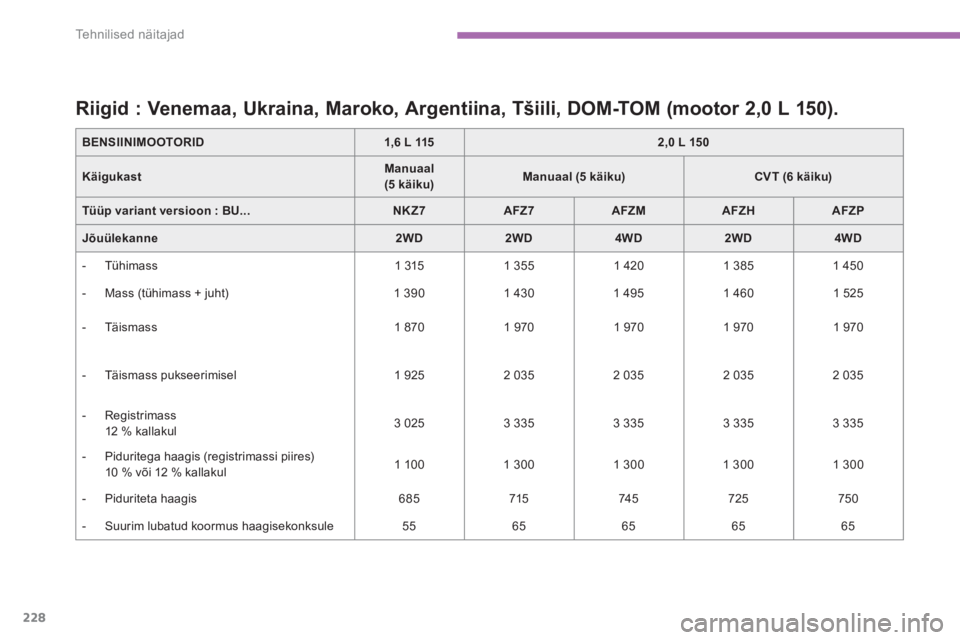

228
Tehnilised näitajad













Riigid : Venemaa, Ukraina, Maroko, Argentiina, TÅ¡iili, DOM-TOM (mootor 2,0 L 150).


BENSIINIMOOTORID


1,6 L 115



2,0 L 150



Käigukast


Manuaal
(5 käiku)



Manuaal (5 käiku)



CVT (6 käiku)



Tüüp variant versioon :
BU...


NKZ7



AFZ7



AFZM



AFZH



AFZP



Jõuülekanne


2WD



2WD



4WD



2WD



4WD




- Tühimass
1 315
1 355
1 420
1 385
1 450


- Mass (tühimass + juht)
1 390
1 430
1 495
1 460
1 525


- Täismass
1 870
1 970
1 970
1 970
1 970


- Täismass pukseerimisel
1 925
2 035
2 035
2 035
2 035


- Registrimass
12 % kallakul
3 025
3 335
3 335
3 335
3 335


- Piduritega haagis (registrimassi piires)
10 % või 12 % kallakul
1 100
1 300
1 300
1 300
1 300


- Piduriteta haagis
685
715
74 5
725
750


- Suurim lubatud koormus haagisekonksule
55
65
65
65
65
