CITROEN C4 AIRCROSS 2014 Kasutusjuhend (in Estonian)
Manufacturer: CITROEN, Model Year: 2014, Model line: C4 AIRCROSS, Model: CITROEN C4 AIRCROSS 2014Pages: 368, PDF Size: 20.36 MB
Page 191 of 368
189
7
Praktiline informatsioon

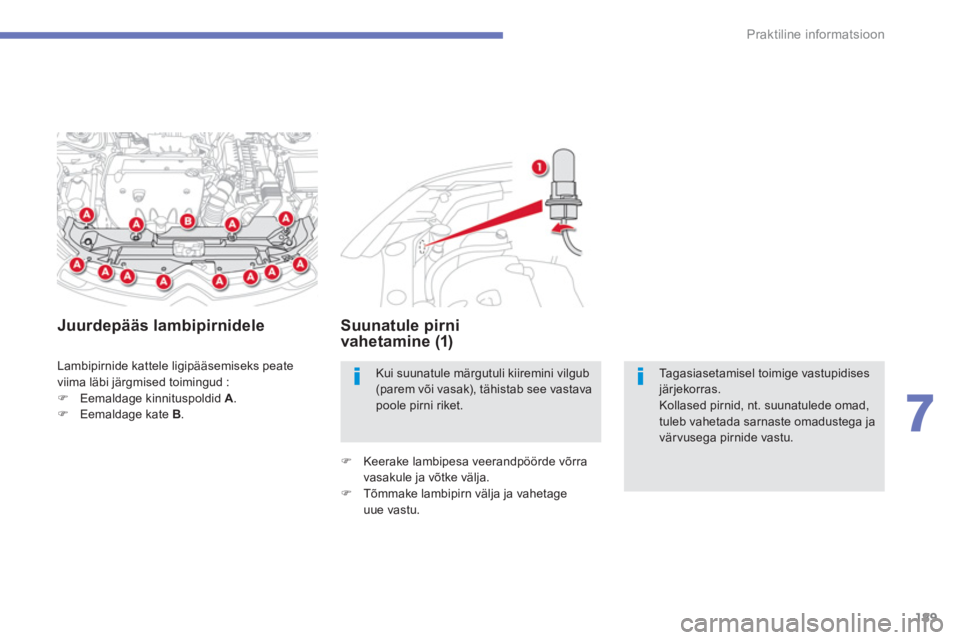

Lambipirnide kattele ligipääsemiseks peate
viima läbi järgmised toimingud :
)
Eemaldage kinnituspoldid A
.
)
Eemaldage kate B
.
Juurdepääs lambipirnidele
Suunatule pirni
vahetamine (1)
)
Keerake lambipesa veerandpöörde võrra
vasakule ja võtke välja.
)
Tõmmake lambipirn välja ja vahetage
uue vastu. Kui suunatule märgutuli kiiremini vilgub
(parem või vasak), tähistab see vastava
poole pirni riket. Tagasiasetamisel toimige vastupidises
järjekorras.
Kollased pirnid, nt. suunatulede omad,
tuleb vahetada sarnaste omadustega ja
värvusega pirnide vastu.
Page 192 of 368
190
Praktiline informatsioon

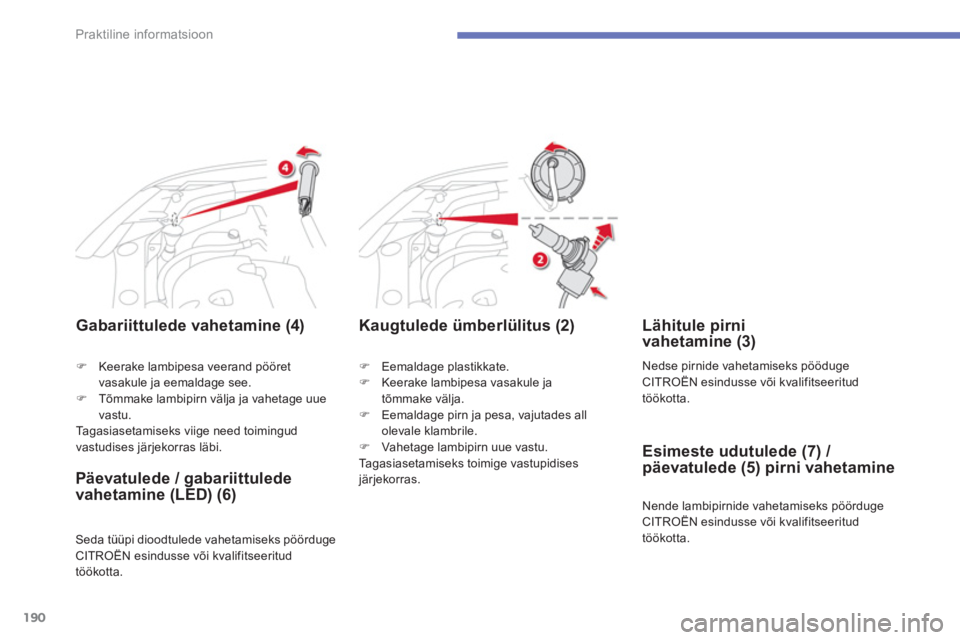

Gabariittulede vahetamine (4)
)
Eemaldage plastikkate.
)
Keerake lambipesa vasakule ja
tõmmake välja.
)
Eemaldage pirn ja pesa, vajutades all
olevale klambrile.
)
Vahetage lambipirn uue vastu.
Tagasiasetamiseks toimige vastupidises
järjekorras.
Kaugtulede ümberlülitus (2)
)
Keerake lambipesa veerand pööret
vasakule ja eemaldage see.
)
Tõmmake lambipirn välja ja vahetage uue
vastu.
Tagasiasetamiseks viige need toimingud
vastudises järjekorras läbi.
Päevatulede / gabariittulede
vahetamine (LED) (6)
Seda tüüpi dioodtulede vahetamiseks pöörduge
CITROËN esindusse või kvalifitseeritud
töökotta.
Lähitule pirni
vahetamine (3)
Nedse pirnide vahetamiseks pööduge
CITROËN esindusse või kvalifitseeritud
töökotta.
Nende lambipirnide vahetamiseks pöörduge
CITROËN esindusse või kvalifitseeritud
töökotta.
Esimeste udutulede (7) /
päevatulede (5) pirni vahetamine
Page 193 of 368
191
7
Praktiline informatsioon
)
Lükake tul tahapoole, et see välja tuleks.
)
Võtke lambi ühendusjuhe lahti.
)
Vahetage tulepolokk uue vastu.
Tagasiasetamiseks toimige vastupidises järjekorras.
Selle tule saate CITROËN esindusest või kvalifitseeritud töökojast.

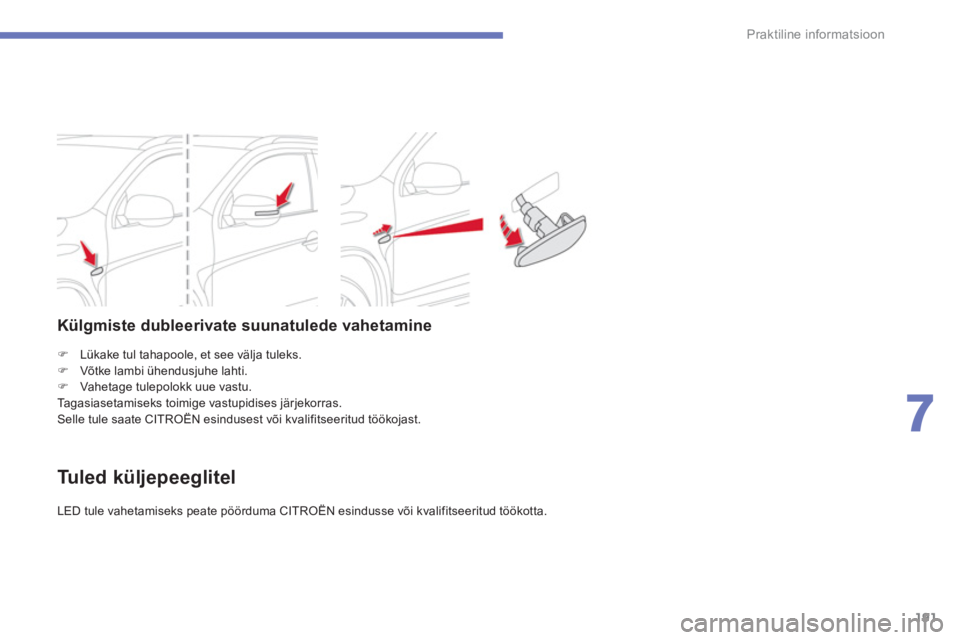

Külgmiste dubleerivate suunatulede vahetamine
Tuled küljepeeglitel
LED tule vahetamiseks peate pöörduma CITROËN esindusse või kvalifitseeritud töökotta.
Page 194 of 368
192
Praktiline informatsioon
1.
Lisapidurituli (diood).
2.
Numbrimärgituli (W5W-5W).
3.
Udutuli (W21W-21W).
4.
Tagurdustuli ( W16W-16W ).
5.
Suunatuled (WY21W-21W).
6.
Gabariittuled / pidurituled (W21- 5W).

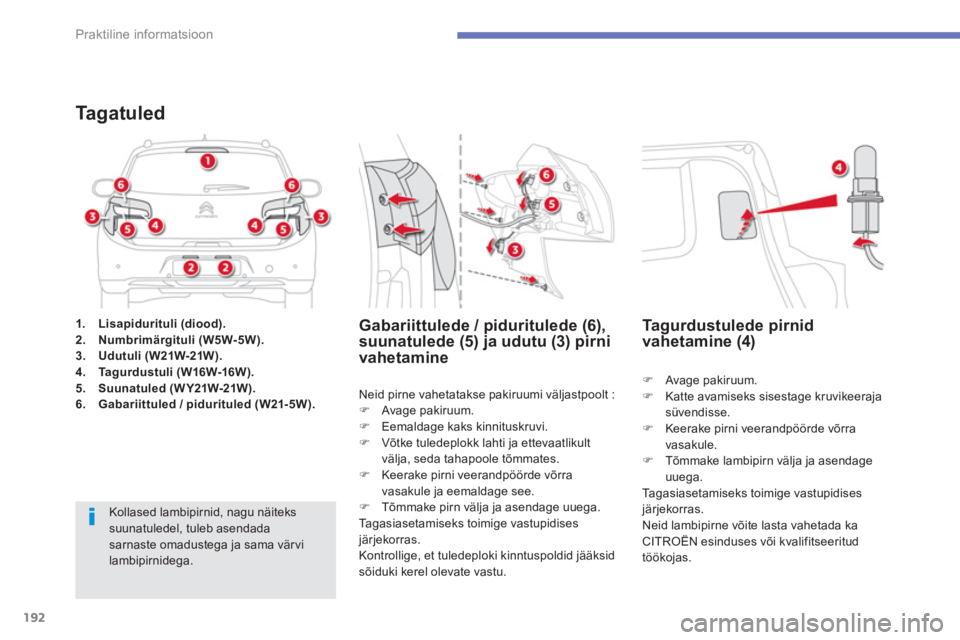

Ta g a t u l e d
Neid pirne vahetatakse pakiruumi väljastpoolt :
)
Avage pakiruum.
)
Eemaldage kaks kinnituskruvi.
)
Võtke tuledeplokk lahti ja ettevaatlikult
välja, seda tahapoole tõmmates.
)
Keerake pirni veerandpöörde võrra
vasakule ja eemaldage see.
)
Tõmmake pirn välja ja asendage uuega.
Tagasiasetamiseks toimige vastupidises
järjekorras.
Kontrollige, et tuledeploki kinntuspoldid jääksid
sõiduki kerel olevate vastu.
Gabariittulede / piduritulede (6),
suunatulede (5) ja udutu (3) pirni
vahetamine
)
Avage pakiruum.
)
Katte avamiseks sisestage kruvikeeraja
süvendisse.
)
Keerake pirni veerandpöörde võrra
vasakule.
)
Tõmmake lambipirn välja ja asendage
uuega.
Tagasiasetamiseks toimige vastupidises
järjekorras.
Neid lambipirne võite lasta vahetada ka
CITROËN esinduses või kvalifitseeritud
töökojas.
Ta g u r d u s t u l e d e p i r n i d
vahetamine (4)
Kollased lambipirnid, nagu näiteks
suunatuledel, tuleb asendada
sarnaste omadustega ja sama värvi
lambipirnidega.
Page 195 of 368
193
7
Praktiline informatsioon
Numbrimärgi tulede
vahetamine (2)
)
Lükake klaasi vasakule ja seejärel alla.
)
Keerake lambipesa veerand pööret
vasakule ja eemaldage.
)
Võtke läbipõlenus lambipirn välja ja
asendage uuega.
Tagasiasetamiseks viige need toimingud
läbi vastupidises järjekorras ja vajutage
läbipaistvale kattele.
Lisapidurituli (LED) (1)
Seda tüüpi tule vahetamiseks pöörduge
CITROËN esindusse või kvalifitseeritud
töökotta.
Page 196 of 368
194
Praktiline informatsioon

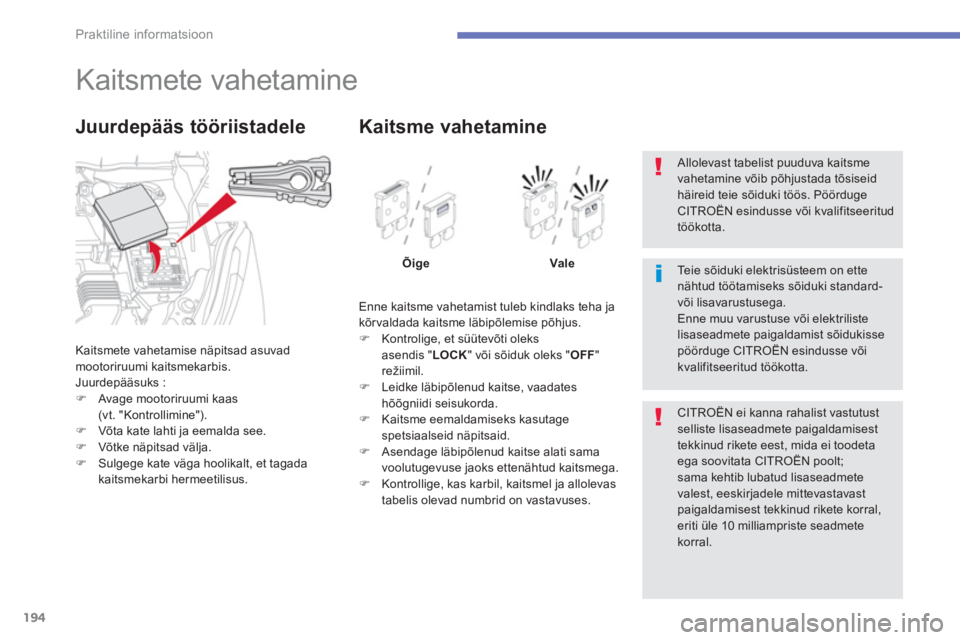

Kaitsmete vahetamine
Kaitsmete vahetamise näpitsad asuvad
mootoriruumi kaitsmekarbis.
Juurdepääsuks :
)
Avage mootoriruumi kaas
(vt. "Kontrollimine").
)
Võta kate lahti ja eemalda see.
)
Võtke näpitsad välja.
)
Sulgege kate väga hoolikalt, et tagada
kaitsmekarbi hermeetilisus.
Juurdepääs tööriistadele
Enne kaitsme vahetamist tuleb kindlaks teha ja
kõrvaldada kaitsme läbipõlemise põhjus.
)
Kontrolige, et süütevõti oleks
asendis " LOCK
" või sõiduk oleks " OFF
"
režiimil.
)
Leidke läbipõlenud kaitse, vaadates
hõõgniidi seisukorda.
)
Kaitsme eemaldamiseks kasutage
spetsiaalseid näpitsaid.
)
Asendage läbipõlenud kaitse alati sama
voolutugevuse jaoks ettenähtud kaitsmega.
)
Kontrollige, kas karbil, kaitsmel ja allolevas
tabelis olevad numbrid on vastavuses.
Kaitsme vahetamine
Õige Vale
CITROËN ei kanna rahalist vastutust
selliste lisaseadmete paigaldamisest
tekkinud rikete eest, mida ei toodeta
ega soovitata CITROËN poolt;
sama kehtib lubatud lisaseadmete
valest, eeskirjadele mittevastavast
paigaldamisest tekkinud rikete korral,
eriti üle 10 milliampriste seadmete
korral.
Teie sõiduki elektrisüsteem on ette
nähtud töötamiseks sõiduki standard-
või lisavarustusega.
Enne muu varustuse või elektriliste
lisaseadmete paigaldamist sõidukisse
pöörduge CITROËN esindusse või
kvalifitseeritud töökotta.
Allolevast tabelist puuduva kaitsme
vahetamine võib põhjustada tõsiseid
häireid teie sõiduki töös. Pöörduge
CITROËN esindusse või kvalifitseeritud
töökotta.
Page 197 of 368
195
7
Praktiline informatsioon
Armatuurlaua kaitsmed
Kaitsmekarp asub armatuurlaua allosas
(vasakul).
Juurdepääs kaitsmetele
)
Võtke kaas lahti ja eemaldage see täielikult
enda poole tõmmates.
Kaitsme N°
Voolutugevus
Kaitstav vooluring
1
*
30 A
Salongi tuulutus.
2
15 A
Pidurituled, lisapidurituli.
3
10 A
Tagumised udutuled.
4
30 A
Esiklaasipuhasti, klaasipesur.
6
20 A
Kesklukustus, elektrilised küljepeeglid.
7
15 A
Autoraadio, telemaatika, USB plokk, käed vabad varustus.
8
7,5 A
Kaugjuhtimispuldiga võti, kliimaseadme ar vuti, näidikuplokk,
elektrilised aknatõstukid, vihma- ja valgusandurid, alarm,
lülitusriba, nupud rooli all.
9
15 A
Salongi ja näidikuploki valgustus.
10
15 A
Ohutuled.
11
15 A
Ta g a k l a a s i p u h a s t i .
12
7,5 A
Näidikuplokk, multifunktsionaalne ekraan, parkimiabi,
istmesoojendus, tagaklaasi soojendus, elektriline katuseluuk,
esitulede kaugjuhtimine.
13
15 A
Sigaretisüütaja, lisaseadmete pistikupesa.
15
20 A
Elektriline katuseluuk.
16
10 A
Küljepeeglid, autoraadio.
Page 198 of 368
196
Praktiline informatsioon
* Maksikaitsmed moodustavad elektrisüsteemide lisakaitse. Nendega seonduvaid töid võib
teostada vaid CITROËN esinduses või kvalifitseeritud töökojas.

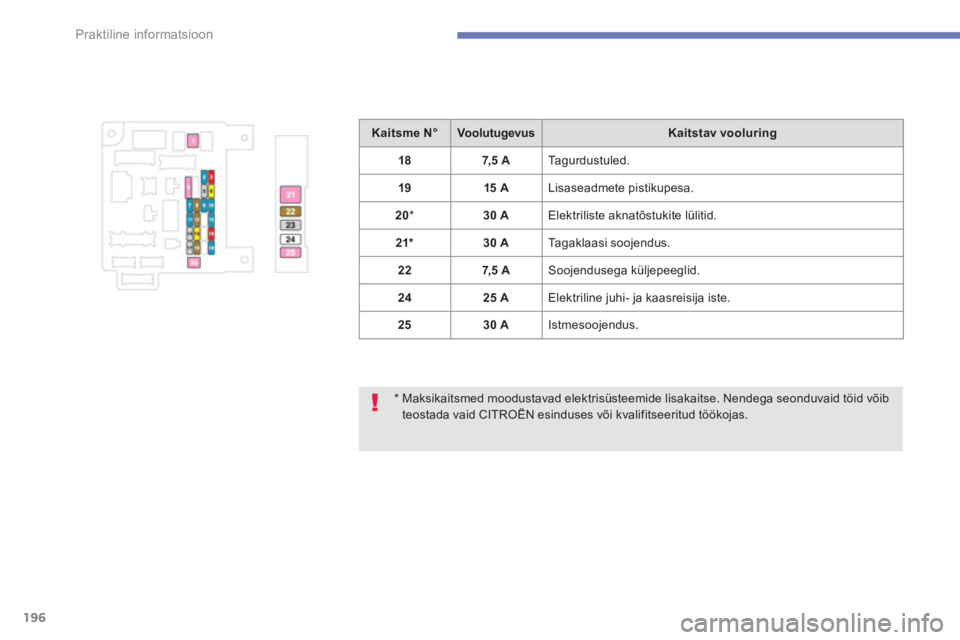

Kaitsme N°
Voolutugevus
Kaitstav vooluring
18
7,5 A
Ta g u r d u s t u l e d .
19
15 A
Lisaseadmete pistikupesa.
20
*
30 A
Elektriliste aknatõstukite lülitid.
21*
30 A
Ta g a k l a a s i s o o j e n d u s .
22
7,5 A
Soojendusega küljepeeglid.
24
25 A
Elektriline juhi- ja kaasreisija iste.
25
30 A
Istmesoojendus.
Page 199 of 368
197
7
Praktiline informatsioon
Mootoriruumi kaitsmed
Juurdepääs kaitsmetele
)
Võtke kate lahti ja eemaldage see täielikult.
Kaitsme N°
Voolutugevus
Kaitstav vooluring
1
15 A
Esimesed udutuled.
4
10 A
Helisignaal.
5
7,5 A
Generaator.
6
20 A
Tu l e d e p e s u r.
7
10 A
Kliimaseade.
9
20 A
Alarm.
10
15 A
Esiklaasi soojendus.
11
-
Vaba.
12
-
Vaba. Kaitsmekarp asub mootoriruumis (vasakul).
Page 200 of 368
198
Praktiline informatsioon

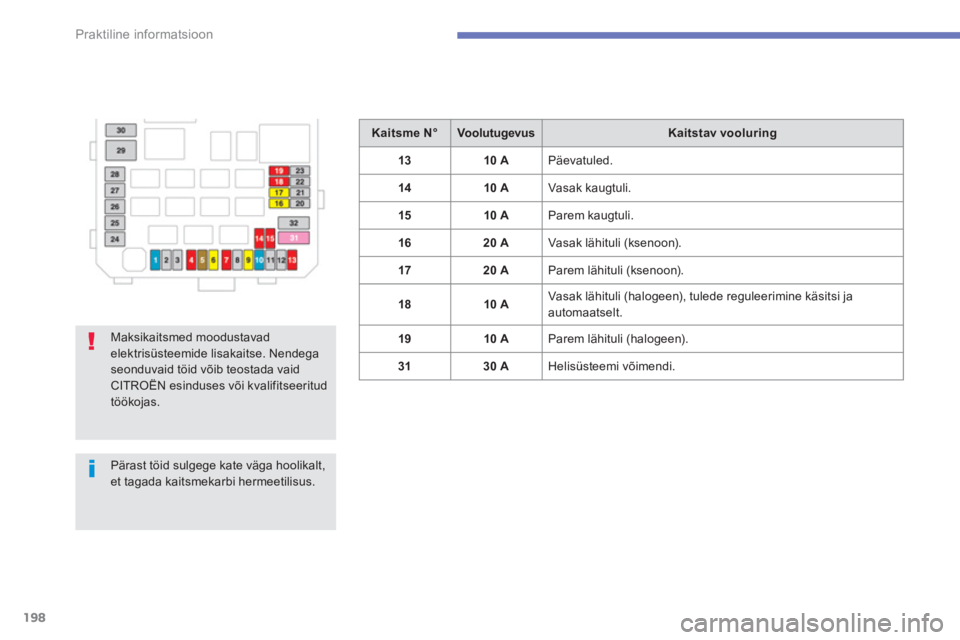

Kaitsme N°
Voolutugevus
Kaitstav vooluring
13
10 A
Päevatuled.
14
10 A
Vasak kaugtuli.
15
10 A
Parem kaugtuli.
16
20 A
Vasak lähituli (ksenoon).
17
20 A
Parem lähituli (ksenoon).
18
10 A
Vasak lähituli (halogeen), tulede reguleerimine käsitsi ja
automaatselt.
19
10 A
Parem lähituli (halogeen).
31
30 A
Helisüsteemi võimendi.
Maksikaitsmed moodustavad
elektrisüsteemide lisakaitse. Nendega
seonduvaid töid võib teostada vaid
CITROËN esinduses või kvalifitseeritud
töökojas.
Pärast töid sulgege kate väga hoolikalt,
et tagada kaitsmekarbi hermeetilisus.
