199
7
Informations pratiques

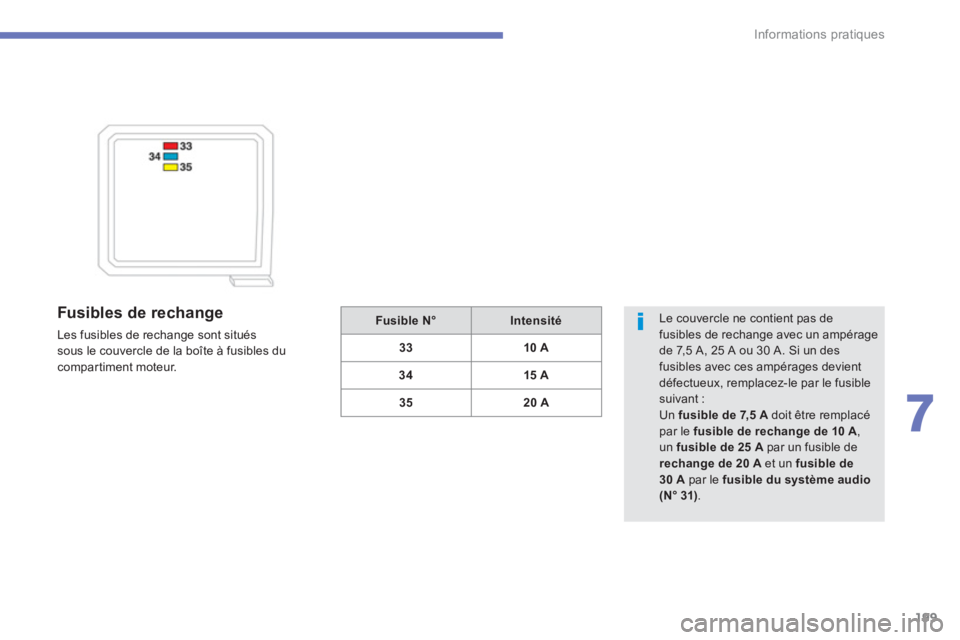

Fusibles de rechange

Les fusibles de rechange sont situés sous le couvercle de la boîte à fusibles du compartiment moteur.
Le couvercle ne contient pas de fusibles de rechange avec un ampéragede 7,5 A, 25 A ou 30 A. Si un des fusibles avec ces ampérages devient défectueux, remplacez-le par le fusible suivant : Un fusible de 7,5 A
doit être remplacépar le fusible de rechange de 10 A , un fusible de 25 Apar un fusible de rechange de 20 A
et un fusible de 30 Apar le fusible du système audio(N° 31).
Fusible N°Intensité
33 10 A
3415 A
3520 A

200
Informations pratiques

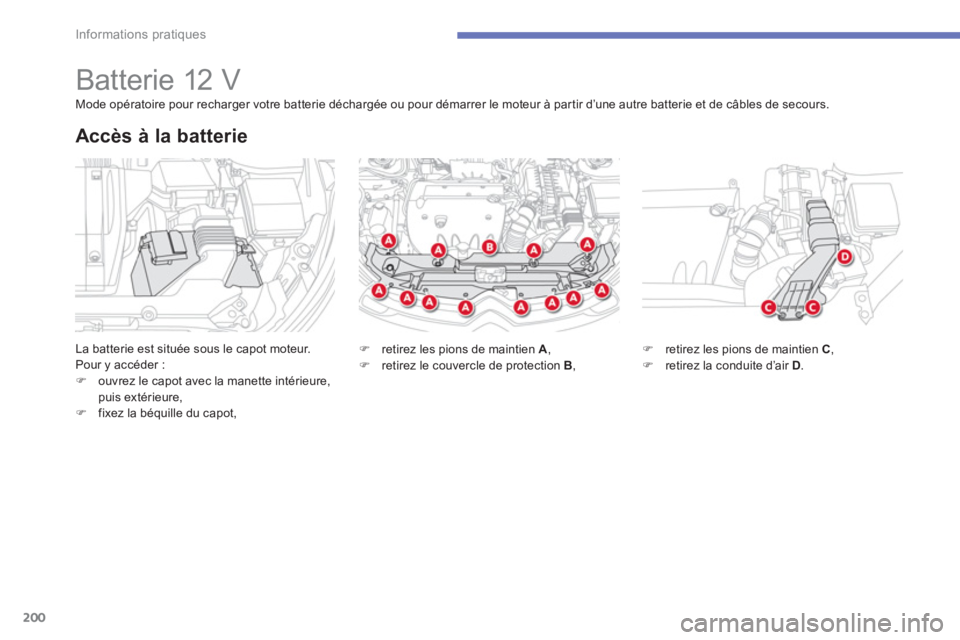

Batterie 12 V
La batterie est située sous le capot moteur.
Pour y accéder : )ouvrez le capot avec la manette intérieure, puis extérieure, )fixez la béquille du capot,
Accès à la batterie
Mode opératoire pour recharger votre batterie déchargée ou pour démarrer le moteur à par tir d’une autre batterie et de câbles de secours.
) retirez les pions de maintien A
, )
retirez le couvercle de protection B
, )retirez les pions de maintien C,)retirez la conduite d’air D.

201
7
Informations pratiques
complément si nécessaire (voir «Vérifications
des niveaux»).

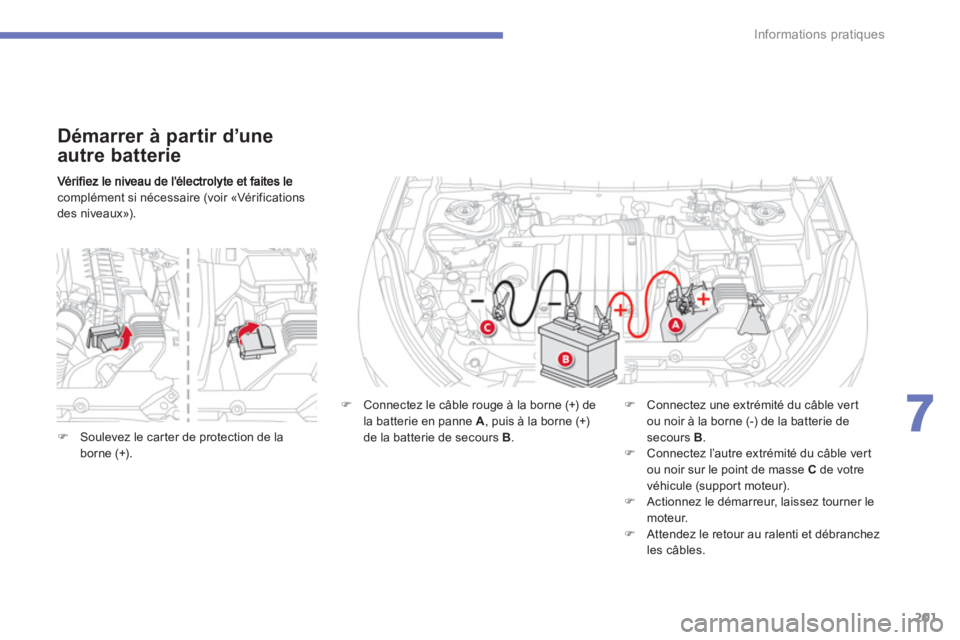

Démarrer à partir d’une
autre batterie
)
Connectez le câble rouge à la borne (+) de la batterie en panne A, puis à la borne (+)de la batterie de secours B.
)
Connectez une extrémité du câble ver t
ou noir à la borne (-) de la batterie desecours B.) Connectez l’autre extrémité du câble ver t
ou noir sur le point de masse Cde votre
véhicule (support moteur). ) Actionnez le démarreur, laissez tourner le moteur. )
Attendez le retour au ralenti et débranchez
les câbles.

)Soulevez le car ter de protection de la
borne (+).

202
Informations pratiques

Les batteries contiennent des substances nocives telles que l’acidesulfurique et le plomb. Elles doivent être éliminées selon les prescriptions légales et ne doivent en aucun cas être jetées avec les ordures ménagères.
Remettez les piles et les batteries usées à un point de collecte spécial.
N’inversez pas les polarités et utilisez uniquement un chargeur 12 V.Ne débranchez pas les cosses quand le moteur tourne. Ne rechargez pas les batteries sans avoir débranché les cosses.
Ne poussez pas le véhicule pour démarrer le moteur, si vous avez une boîte CVT.


Il est conseillé, lors d’un arrêt prolongé
de plus d’un mois, de débrancher labatterie.
Avant débranchement

Avant de procéder au débranchement de la batterie, vous devez attendre 2 minutes après la coupure du contact.Fermez les vitres et les por tes avant dedébrancher la batterie.
Après rebranchement
Après tout rebranchement de la batterie, mettez le contact et attendez 1 minute avant de démarrer, afin de permettre l’initialisation des systèmes électroniques.Toutefois, si après cette manipulation de légères perturbations subsistent, consultezle réseau CITROËN ou un atelier qualifié.
)Débranchez la batterie du véhicule, si nécessaire. )Respectez les instructions d’utilisation
données par le fabricant du chargeur. )Rebranchez en commençant par la
borne (-).)Vér ifiez la propreté des bornes et descosses. Si elles sont couvertes de sulfate(dépôt blanchâtre ou verdâtre), démontez-les et nettoyez-les.

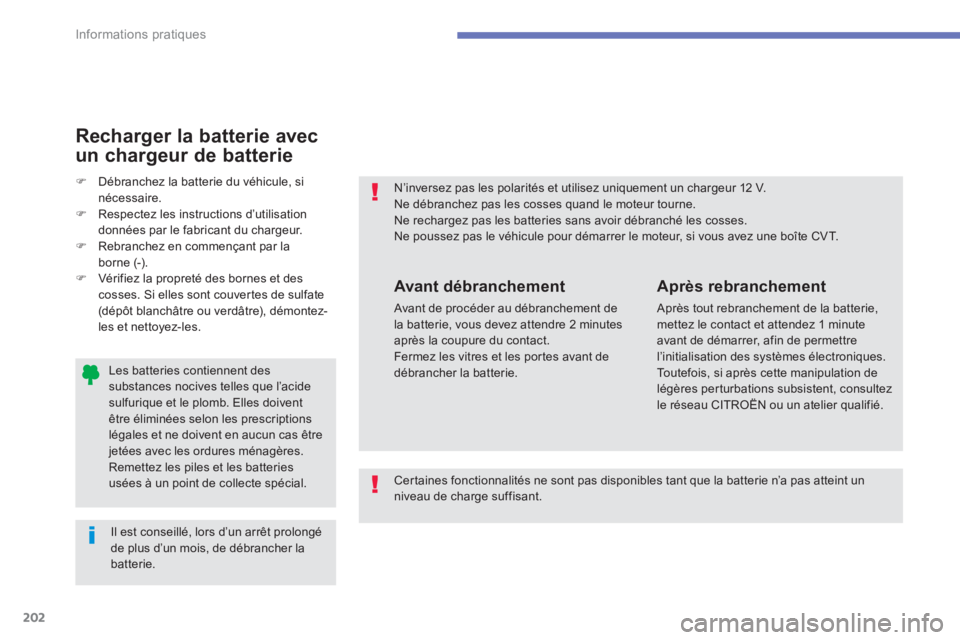

Recharger la batterie avec
un chargeur de batterie
Certaines fonctionnalités ne sont pas disponibles tant que la batterie n’a pas atteint unniveau de charge suffisant.

203
7
Informations pratiques

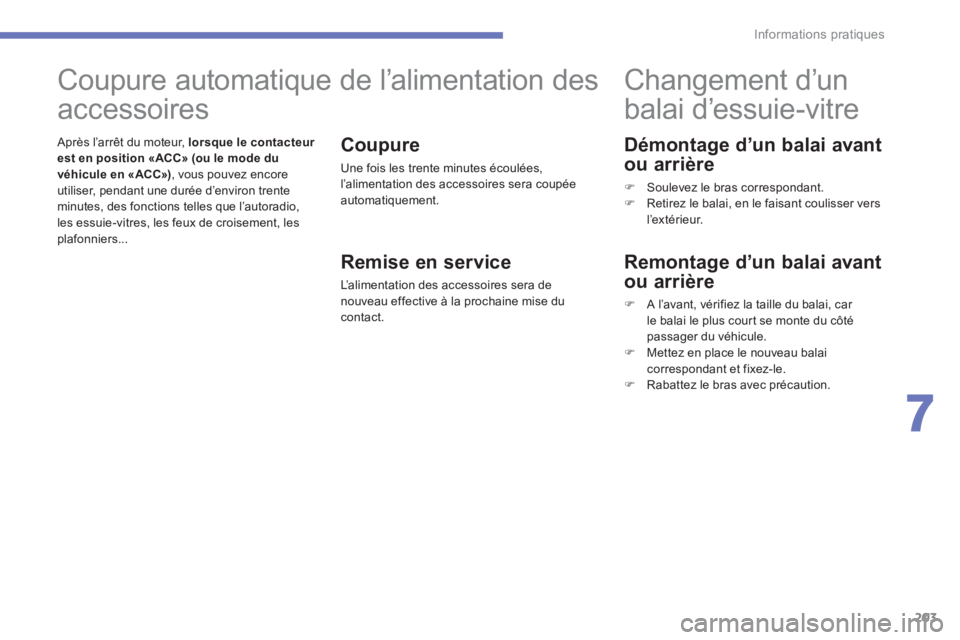

Démontage d’un balai avant
ou arrière
) Soulevez le bras correspondant. )
Retirez le balai, en le faisant coulisser vers
l’extérieur.








Changement d’un
balai d’essuie-vitre

Remontage d’un balai avant
ou arrière
) A l’avant, vérifiez la taille du balai, car
le balai le plus court se monte du côté
passager du véhicule. ) Mettez en place le nouveau balai
correspondant et fixez-le. )
Rabattez le bras avec précaution.

Coupure automatique de l’alimentation des
accessoires
Après l’arrêt du moteur, lorsque le contacteur est en position «ACC» (ou le mode duvéhicule en «ACC»), vous pouvez encoreutiliser, pendant une durée d’environ trente minutes, des fonctions telles que l’autoradio,
les essuie-vitres, les feux de croisement, les
plafonniers...
Coupure
Une fois les trente minutes écoulées,l’alimentation des accessoires sera coupéeautomatiquement.
Remise en service
L’alimentation des accessoires sera de nouveau effective à la prochaine mise du contact.

204
Informations pratiques

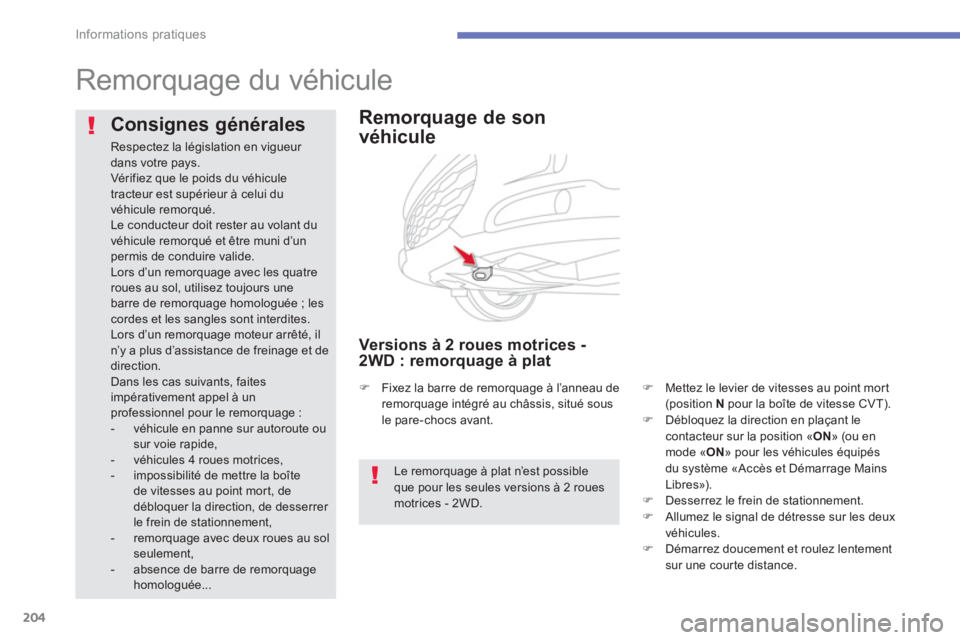

Remorquage du véhicule



Remorquage de son
véhicule

Versions à 2 roues motrices -
2WD : remorquage à plat
)Mettez le levier de vitesses au point mor t(position N pour la boîte de vitesse CVT).)Débloquez la direction en plaçant lecontacteur sur la position «ON
» (ou enmode «ON
» pour les véhicules équipés
du système «Accès et Démarrage Mains Libres»). )Desserrez le frein de stationnement. )Allumez le signal de détresse sur les deux
v
éhicules. )Démarrez doucement et roulez lentement sur une courte distance.



Consignes générales

Respectez la législation en vigueur dans votre pays.
Vér ifiez que le poids du véhicule tracteur est supérieur à celui du véhicule remorqué.
Le conducteur doit rester au volant du véhicule remorqué et être muni d’un permis de conduire valide.
Lors d’un remorquage avec les quatre roues au sol, utilisez toujours une barre de remorquage homologuée ; lescordes et les sangles sont interdites.
Lors d’un remorquage moteur arrêté, il n’y a plus d’assistance de freinage et dedirection.
Dans les cas suivants, faitesimpérativement appel à unprofessionnel pour le remorquage :


- véhicule en panne sur autoroute ou sur voie rapide,

- véhicules 4 roues motrices,

- impossibilité de mettre la boîtede vitesses au point mor t, de débloquer la direction, de desserrer le frein de stationnement,

- remorquage avec deux roues au sol seulement,

- absence de barre de remorquage homologuée...

Le remorquage à plat n’est possibleque pour les seules versions à 2 roues motrices - 2WD.
)
Fixez la barre de remorquage à l’anneau de
remorquage intégré au châssis, situé sousle pare-chocs avant.

205
7
Informations pratiques
Les véhicules équipés du système 4 rouesmotrices doivent toujours être remorqués
sur un plateau.
Ne jamais remorquer le véhicule avecles quatre roues au sol, vous risquezd’endommager la transmission.Le véhicule ne doit pas être remorquéavec les roues avant ou arrière au sol même s’il est en mode de traction«2WD» (2 roues motrices).
Versions à 4 roues motrices - 4WD : remorquage sur un plateau

206
Informations pratiques
Remorquage d’un autre
véhicule
) Dans le pare-chocs arrière, retirez lecache en tirant sur sa par tie basse avec la
manivelle du cric 1 .
)Vissez l’anneau de remorquage 2
jusqu’en butée avec la clé démonte-roue 3.)Installez la barre de remorquage.)Allumez le signal de détresse sur les deux
véhicules. )Démarrez doucement et roulez lentement sur une courte distance.

Accès à l’outillage
L’ a n n e a u d e r e m o r q u age et les outils sont situés sous le plancher de coffre.
Pour y accéder : )ouvrez le coffre,
)soulevez le plancher et retirez-le,)sortez l’anneau de remorquage et les outils nécessaires.
Liste des outils1.
Manivelle associée au cric.2.
Anneau de remorquage.3.
Clé démonte-roue.

207
7
Informations pratiques

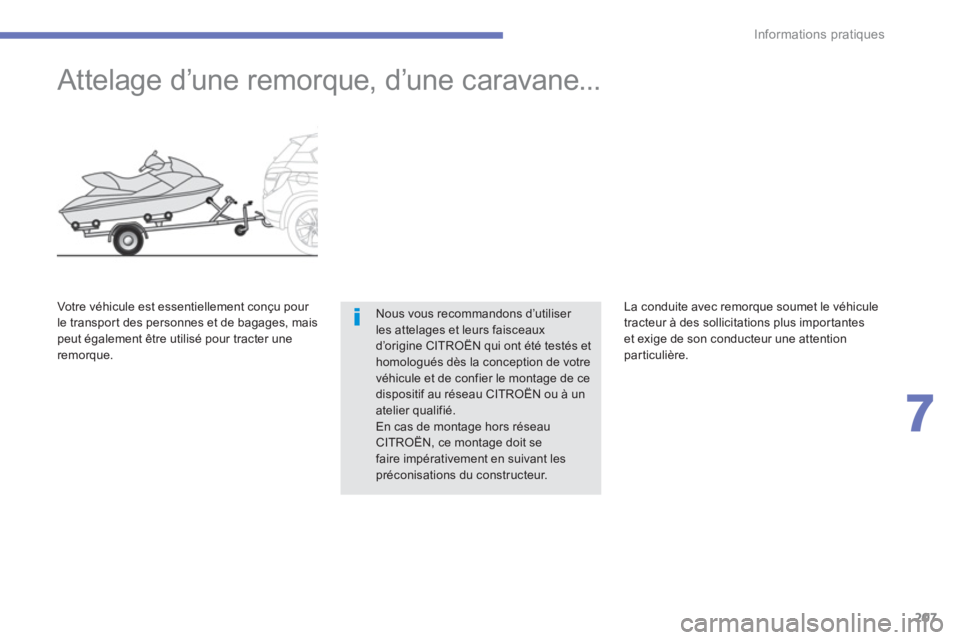

Attelage d’une remorque, d’une caravane...
Nous vous recommandons d’utiliser les attelages et leurs faisceauxd’origine CITROËN qui ont été testés et homologués dès la conception de votre véhicule et de confier le montage de cedispositif au réseau CITROËN ou à un atelier qualifié. En cas de montage hors réseau CITROËN, ce montage doit se faire impérativement en suivant lespréconisations du constructeur.
Votre véhicule est essentiellement conçu pou
r le transpor t des personnes et de bagages, mais peut également être utilisé pour tracter uneremorque. La conduite avec remorque soumet le véhicule
tracteur à des sollicitations plus impor tantes et exige de son conducteur une attention
particulière.

208
Informations pratiques

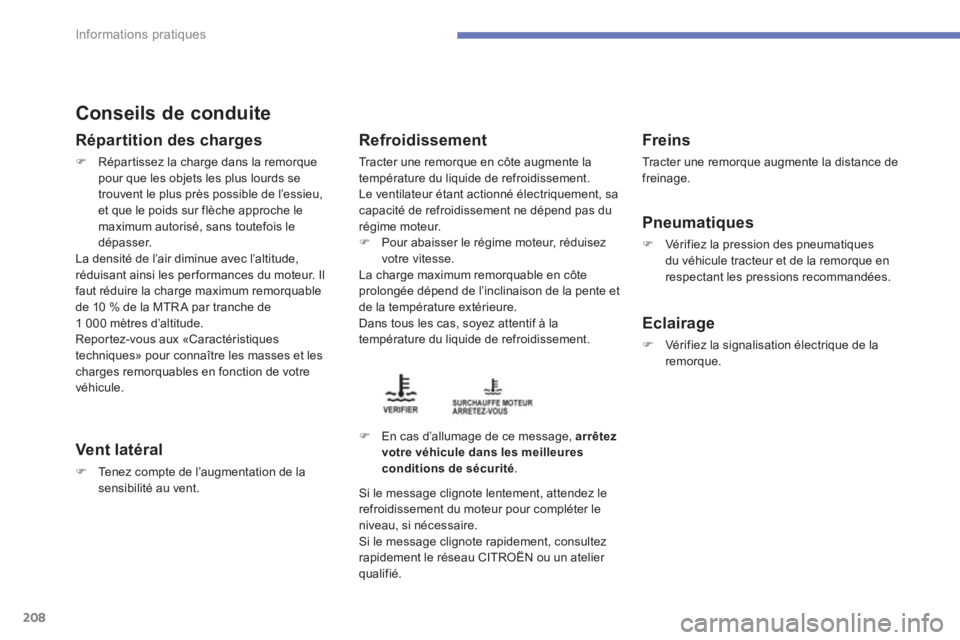

Conseils de conduite
Répartition des charges
)Répartissez la charge dans la remorque pour que les objets les plus lourds se
trouvent le plus près possible de l’essieu,
et que le poids sur flèche approche le
maximum autorisé, sans toutefois le
dépasser.
La densité de l’air diminue avec l’altitude, réduisant ainsi les performances du moteur. Il
faut réduire la charge maximum remorquable
de 10 % de la MTR A par tranche de
1
000 mètres d’altitude.
Reportez-vous aux «Caractéristiques
techniques» pour connaître les masses et les
charges remorquables en fonction de votre
véhicule.
Vent latéral
)Tenez compte de l’augmentation de lasensibilité au vent.



Refroidissement

Tracter une remorque en côte augmente la
température du liquide de refroidissement.
Le ventilateur étant actionné électriquement, sa
capacité de refroidissement ne dépend pas du
régime moteur. )
Pour abaisser le régime moteur, réduisez
votre vitesse.
La charge maximum remorquable en côte
prolongée dépend de l’inclinaison de la pente et
de la température extérieure.
Dans tous les cas, so
yez attentif à la
température du liquide de refroidissement.
) En cas d’allumage de ce message, arrêtez votre véhicule dans les meilleures conditions de sécurité
.


Freins

Tracter une remorque augmente la distance de
freinage.

Pneumatiques
)Vérifiez la pression des pneumatiques
du véhicule tracteur et de la remorque en
respectant les pressions recommandées.



Eclairage
)Vér if iez la signalisation électrique de laremorque.

Si le message clignote lentement, attendez le refroidissement du moteur pour compléter le
niveau, si nécessaire.
Si le messa
ge clignote rapidement, consultezrapidement le réseau CITROËN ou un atelier qualifié.
