189
7
Informations pratiques
Vous devez réaliser les opérations suivantes pour accéder aux couvercles de protection des
lampes :
)Retirez les pions de maintien A.)Retirez le couvercle de protection B .



Accès aux lampes Changement des indicateurs de
direction (1)
) Tournez le por te-lampe d’un quar t de tour
vers la gauche et retirez-le.) Tirez la lampe et remplacez-la.
Un clignotement plus rapide du témoind’indicateur de direction (droit ou gauche) indique la défaillance d’une deslampes du côté correspondant.

Pour le remontage, effectuez ces opérations dans le sens inverse.
Les lampes de couleur ambre, tellesque les indicateurs de direction, doivent être remplacées par des lampes de caractéristiques et de couleur identiques.

190
Informations pratiques

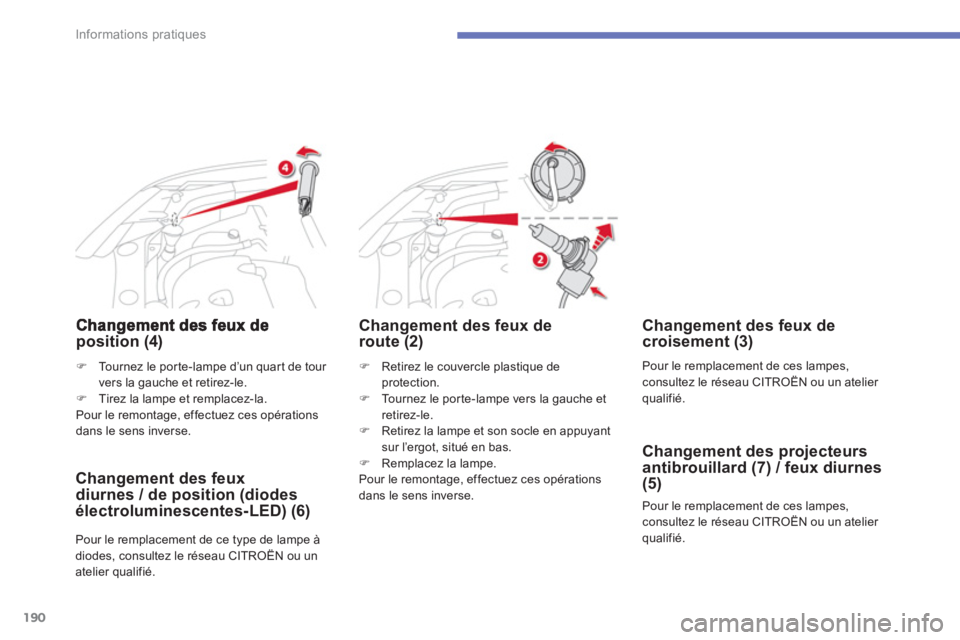

position (4)
) Retirez le couvercle plastique de protection.)
Tournez le porte-lampe vers la gauche et
retirez-le.) Retirez la lampe et son socle en appuyant sur l’ergot, situé en bas. )
Remplacez la lampe.
Pour le remontage, effectuez ces opérations dans le sens inverse.
Changement des feux de route (2)
)
Tournez le por te-lampe d’un quart de tour
vers la gauche et retirez-le. ) Tirez la lampe et remplacez-la.
Pour le remontage, effectuez ces opérations dans le sens inverse.
Changement des feux
diurnes / de position (diodes
électroluminescentes-LED) (6)
Pour le remplacement de ce type de lampe à
diodes, consultez le réseau CITROËN ou unatelier qualifié.








Changement des feux de croisement (3)

Pour le remplacement de ces lampes,consultez le réseau CITROËN ou un atelier qualifié.

Pour le remplacement de ces lampes,
consultez le réseau CITROËN ou un atelier qualifié.










Changement des projecteurs antibrouillard (7) / feux diurnes(5)

191
7
Informations pratiques
Poussez le répétiteur vers l’arrière pour le déboîter.)Débranchez le connecteur du répétiteur.
)Changez le bloc répétiteur.
Pour le remontage, effectuez ces opérations dans le sens inverse.
Pour vous le procurer, contactez le réseau CITROËN ou un atelier qualifié.










Changement des répétiteurs latéraux de clignotant






Spots de rétroviseurs extérieurs

Pour le remplacement de la diode électroluminescente-LED, vous devez consulter le réseauCITROËN ou un atelier qualifié.

192
Informations pratiques

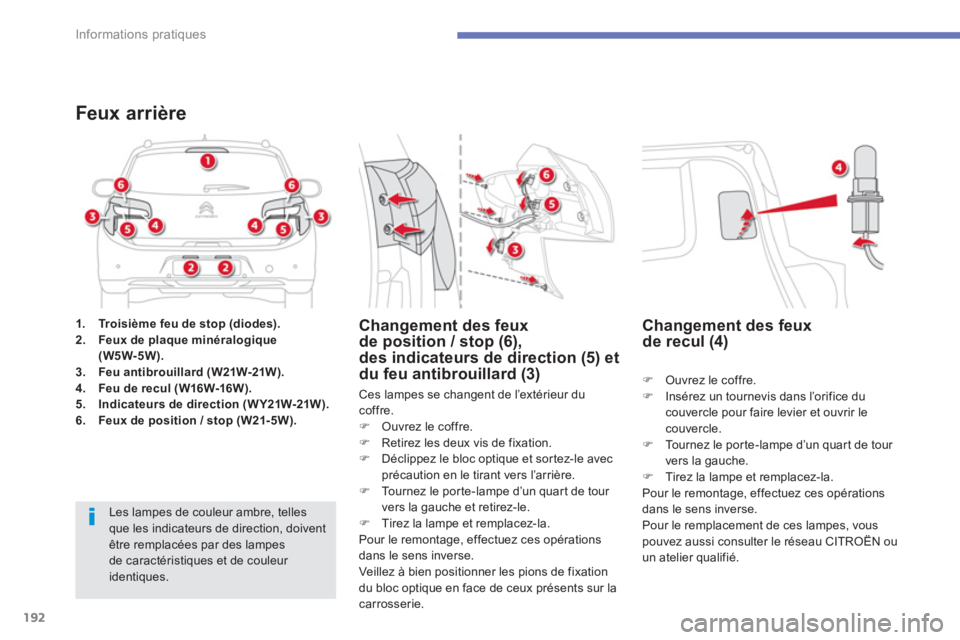

1.Troisième feu de stop (diodes).2.Feux de plaque minéralogique (W5W-5W).3.Feu antibrouillard (W21W-21W).4.Feu de recul (W16W-16W).5.Indicateurs de direction (W Y21W-21W).6.Feux de position / stop (W21-5W).
Feux arrière
Ces lampes se changent de l’extérieur ducoffre.) Ouvrez le coffre.)
Retirez les deux vis de fixation. )
Déclippez le bloc optique et sor tez-le avec
précaution en le tirant vers l’arrière.
) Tournez le por te-lampe d’un quart de tour
vers la gauche et retirez-le. ) Tirez la lampe et remplacez-la.
Pour le remontage, effectuez ces opérations dans le sens inverse.
Veillez à bien positionner les pions de fixation
du bloc optique en face de ceux présents sur lacarrosserie.




















Changement des feux
de position / stop (6),
des indicateurs de direction (5) et
du feu antibrouillard (3) )Ouvrez le coffre. )Insérez un tournevis dans l’orifice ducouvercle pour faire levier et ouvrir lecouvercle.)Tournez le por te-lampe d’un quar t de tour
vers la gauche.)Tirez la lampe et remplacez-la.
Pour le remontage, effectuez ces opérationsdans le sens inverse.
Pour le remplacement de ces lampes, vous
pouvez aussi consulter le réseau CITROËN ou
un atelier qualifié.














Changement des feuxde recul (4)
Les lampes de couleur ambre, telles que les indicateurs de direction, doiventêtre remplacées par des lampesde caractéristiques et de couleur identiques.

193
7
Informations pratiques
Changement des feux de plaqueminéralogique (2)
)Poussez le transparent vers la gauche puis
vers le bas.)Tournez le porte-lampe d’un quart de tour
vers la gauche puis retirez-le.)Retirez l’ampoule et remplacez-la.
Pour le remontage, effectuez ces opérations
dans le sens inverse et appuyez sur le
transparent pour le clipper.
Troisième feu de stop (diodesélectroluminescentes-LED) (1)
Pour le remplacement de ce type de feu,consultez le réseau CITROËN ou un atelier qualifié.

194
Informations pratiques

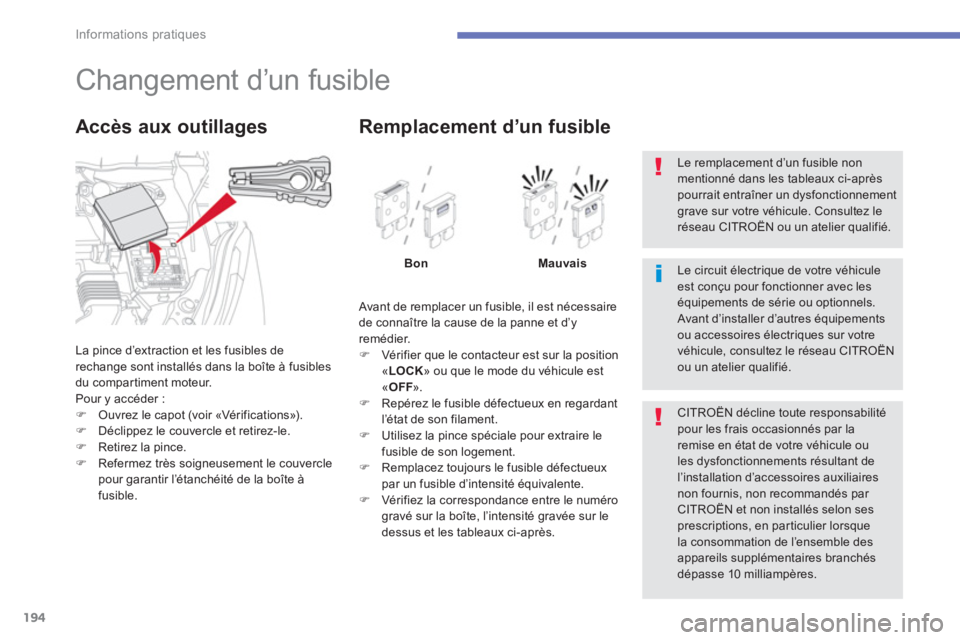

Changement d’un fusible
La pince d’extraction et les fusibles derechange sont installés dans la boîte à fusibles
du compartiment moteur.
Pour
y accéder : )Ouvrez le capot (voir «Vérifications»).
)Déclippez le couvercle et retirez-le.)Retirez la pince. )Refermez très soigneusement le couverclepour garantir l’étanchéité de la boîte àfusible.

Accès aux outillages

Avant de remplacer un fusible, il est nécessaire
de connaître la cause de la panne et d’yremédier. ) Vér ifier que le contacteur est sur la position
«LOCK» ou que le mode du véhicule est «
OFF ». )
Repérez le fusible défectueux en regardant l’état de son filament.)
Utilisez la pince spéciale pour extraire lefusible de son logement.)
Remplacez toujours le fusible défectueux
par un fusible d’intensité équivalente. ) Vér ifiez la correspondance entre le numéro gravé sur la boîte, l’intensité gravée sur le
dessus et les tableaux ci-après.


Remplacement d’un fusible
Bon Mauvais


CITROËN décline toute responsabilitépour les frais occasionnés par laremise en état de votre véhicule oules dysfonctionnements résultant de l’installation d’accessoires auxiliaires non fournis, non recommandés par CITROËN et non installés selon sesprescriptions, en particulier lorsquela consommation de l’ensemble desappareils supplémentaires branchés dépasse 10 milliampères.


Le circuit électrique de votre véhicule est conçu pour fonctionner avec leséquipements de série ou optionnels.
Avant d’installer d’autres équipements ou accessoires électriques sur votrevéhicule, consultez le réseau CITROËN ou un atelier qualifié.


Le remplacement d’un fusible nonmentionné dans les tableaux ci-après pourrait entraîner un dysfonctionnementgrave sur votre véhicule. Consultez le
réseau CITROËN ou un atelier qualifié.

195
7
Informations pratiques

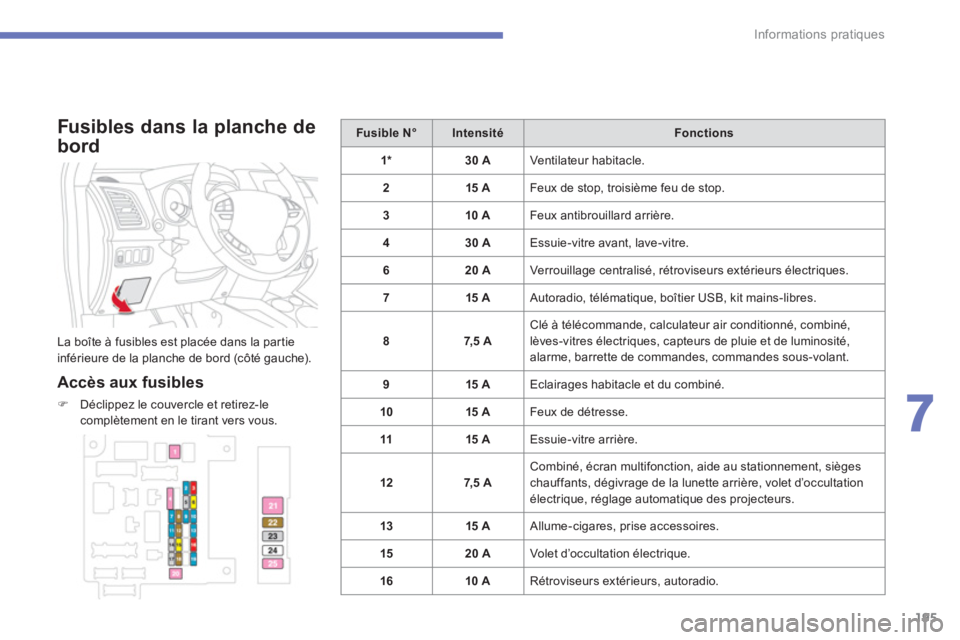

Fusibles dans la planche de
bord

La boîte à fusibles est placée dans la par tie
inférieure de la planche de bord (côté gauche).

Accès aux fusibles
)Déclippez le couvercle et retirez-lecomplètement en le tirant vers vous.
Fusible N°IntensitéFonctions
1
*30 A Ventilateur habitacle.
2 15 A
Feux de sto
p, troisième feu de stop.
310 A
Feux antibrouillard arrière.
430 A
Essuie-vitre avant, lave-vitre.
620 A
Ver rouillage centralisé, rétroviseurs extérieurs électriques.
7 15 A
Autoradio, télémati
que, boîtier USB, kit mains-libres.
87, 5 A Clé à télécommande, calculateur air conditionné, combiné,lèves-vitres électriques, capteurs de pluie et de luminosité,
alarme, barrette de commandes, commandes sous-volant.
915 A
Eclairages habitacle et du combiné.
1015 A
Feux de détresse.
1115 A
Essuie-vitre arrière.
12 7,5
A Combiné, écran multifonction, aide au stationnement, siègeschauffants, dégivrage de la lunette arrière, volet d’occultation électrique, réglage automatique des projecteurs.
1
315 A
Allume-cigares, prise accessoires.
1520 A
Volet d’occultation électrique.
1
610 A
Rétroviseurs extérieurs, autoradio.

196
Informations pratiques
* Les maxi-fusibles sont une protection supplémentaire des systèmes électriques. Toute intervention sur les maxi-fusibles doit être effectuée par le réseau CITROËN ou par un atelier qualifié.
Fusible N°IntensitéFonctions
187,5 A
Feux de recul.
19 15 A
Pri
se accessoires.
20*30 A Commandes de lève-vitres électriques.
21*30 A
Dégivrage de la lunette arrière.
227,5 A
Dégivrage des rétroviseurs extérieurs.
2
425 A
Sièges électriques conducteur et passager.
2
530 A Sièges chauffants.

197
7
Informations pratiques

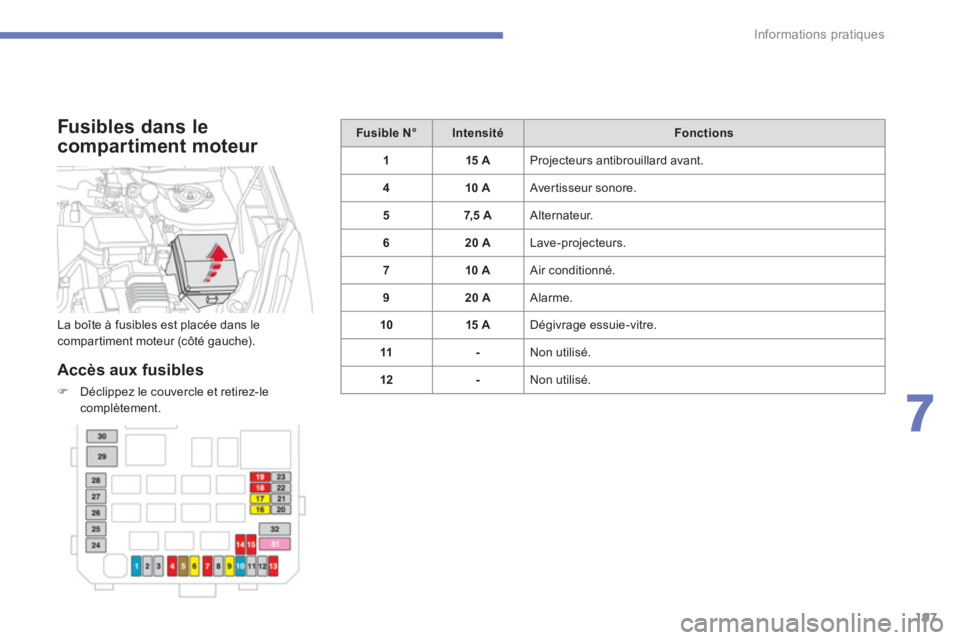

Fusibles dans le
compartiment moteur


Accès aux fusibles
)Déclippez le couvercle et retirez-lecomplètement.
Fusible N°IntensitéFonctions
115 A
Projecteurs antibrouillard avant.
410 A
Avertisseur sonore.
57,5
A Alternateur.
620 A Lave-projecteurs.
710 A
Air conditionné.
920 A
Alarme.
1015 A
Dégivrage essuie-vitre.
11-
Non utilisé.
12-
Non utilisé. La boîte à fusibles est placée dans le
compar timent moteur (côté gauche).

198
Informations pratiques
Fusible N°IntensitéFonctions
1310 A
Feux diurnes.
14 10 A
Feu de route gauche.
1510 A Feu de route droit.
1
620 A Feu de croisement gauche (xénon).
1
720 A Feu de croisement droit (xénon).
1810 A Feu de croisement gauche (halogène), réglage manuel et
automatique des projecteurs.
1
910 A
Feu de croisement droit (halogène).
3130 A
Amplificateur audio.


Les maxi-fusibles sont une protectionsupplÈmentaire des systËmes Èlectriques. Toute inter vention sur lesmaxi-fusibles doit Ítre effectuÈe par le rÈseau CITROÀN ou par un atelier qualifiÈ.

AprËs inter vention, refermez trËs soigneusement le couvercle pour garantir líÈtanchÈitÈ de la boÓte ‡fusible.
