CITROEN C4 AIRCROSS 2014 Návod na použití (in Czech)
Manufacturer: CITROEN, Model Year: 2014, Model line: C4 AIRCROSS, Model: CITROEN C4 AIRCROSS 2014Pages: 368, velikost PDF: 20.62 MB

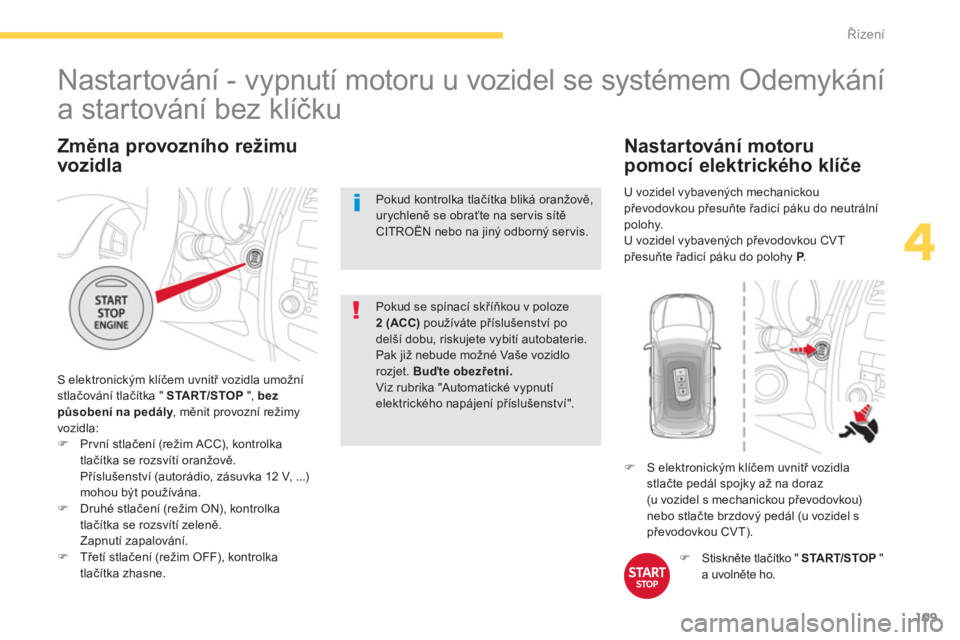

Page 111 of 368
109
4
Řízení
Změna provozního režimu
vozidla
S elektronickým klíčem uvnitř vozidla umožní
stlačování tlačítka " START/STOP
", bez
působení na pedály
, měnit provozní režimy
vozidla:
)
První stlačení (režim ACC), kontrolka
tlačítka se rozsvítí oranžově.
Příslušenství (autorádio, zásuvka 12 V, ...)
mohou být používána.
)
Druhé stlačení (režim ON), kontrolka
tlačítka se rozsvítí zeleně.
Zapnutí zapalování.
)
Třetí stlačení (režim OFF), kontrolka
tlačítka zhasne.
Pokud se spínací skříňkou v poloze
2 (ACC)
používáte příslušenství po
delší dobu, riskujete vybití autobaterie.
Pak již nebude možné Vaše vozidlo
rozjet. Buďte obezřetní.
Viz rubrika "Automatické vypnutí
elektrického napájení příslušenství".
Nastartování - vypnutí motoru u vozidel se systémem Odemykání
a startování bez klíčku
Pokud kontrolka tlačítka bliká oranžově,
urychleně se obraťte na ser vis sítě
CITROËN nebo na jiný odborný ser vis.
)
Stiskněte tlačítko " START/STOP
"
a uvolněte ho.
)
S elektronickým klíčem uvnitř vozidla
stlačte pedál spojky až na doraz
(u vozidel s mechanickou převodovkou)
nebo stlačte brzdový pedál (u vozidel s
převodovkou CVT).
Nastartování motoru
pomocí elektrického klíče
U vozidel vybavených mechanickou
převodovkou přesuňte řadicí páku do neutrální
polohy.
U vozidel vybavených převodovkou CVT
přesuňte řadicí páku do polohy P.
Page 112 of 368
110
Řízení
U vozidel s naftovým
motorem dojde k nastartování
studeného motoru až
po zhasnutí kontrolky
předžhavení.
Jestliže není splněna některá z podmínek
pro nastartování, zobrazí se hlášení na
přístrojové desce. V některých případech
je nutné za účelem odemknutí řízení
pohybovat volantem a současně stlačit
tlačítko " START/STOP
", na což budete
upozorněni hlášením.
Elektronický klíč se musí povinně
nacházet v definované oblasti. Z
důvodu bezpečnosti ho z této oblasti
neoddalujte, je-li motor vozidla v chodu.
Vypnutí motoru pomocí
elektronického klíče
Pokud vozidlo není zcela zastavené,
motor se nevypne.
Toto hlášení se zobrazí, když
otevřete dveře řidiče a vozidlo
není v režimu "OFF".
)
Znovu stiskněte tlačítko " START/STOP
"
pro aktivaci režimu "OFF".
)
Zastavte vozidlo.
)
U vozidel vybavených mechanickou
převodovkou
přesuňte řadicí páku
do neutrální polohy nebo ji u vozidel
vybavených převodovkou CVT
přesuňte
do polohy P
.
)
S elektronickým klíčem uvnitř vozidla
stiskněte tlačítko " START/STOP
".
Motor se vypne.
Řízení vozidla se zamkne při otevření dveří
nebo při zamknutí vozidla.
Každý pokus o nastartování tr vá přibližně
15 sekund. Pokud motor nenastartoval,
znovu stiskněte tlačítko " START/STOP
" pro
opakování pokusu.
Přítomnost elektronického klíče uvnitř
vozidla je nutná pro možnost zapnutí
zapalování a nastartování motoru, po
spuštění jej již motor pro svůj chod
nepotřebuje. Po nastartování motoru
však dbejte, aby elektronický klíč zůstal
uvnitř vozidla, a to až do konce jízdy,
jinak nebudete moci zamknout.
Vypnutí motoru způsobí ztrátu účinku
brzdového posilovače.

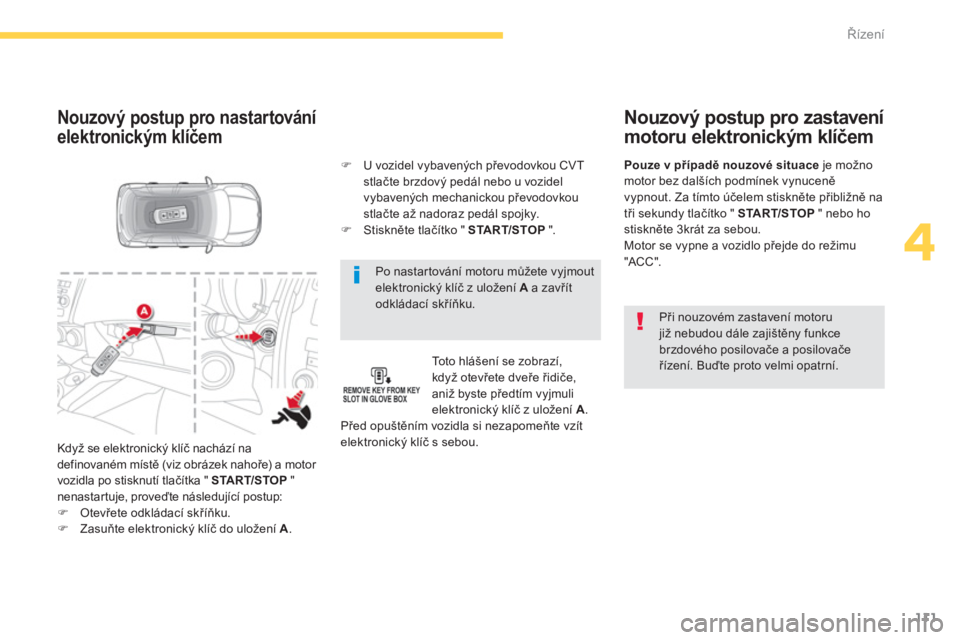

Page 113 of 368
111
4
Řízení
Po nastartování motoru můžete vyjmout
elektronický klíč z uložení A
a zavřít
odkládací skříňku.
Nouzový postup pro nastartování
elektronickým klíčem
Toto hlášení se zobrazí,
když otevřete dveře řidiče,
aniž byste předtím vyjmuli
elektronický klíč z uložení A
.
Před opuštěním vozidla si nezapomeňte vzít
elektronický klíč s sebou.
)
U vozidel vybavených převodovkou CVT
stlačte brzdový pedál nebo u vozidel
vybavených mechanickou převodovkou
stlačte až nadoraz pedál spojky.
)
Stiskněte tlačítko " START/STOP
".
Když se elektronický klíč nachází na
definovaném místě (viz obrázek nahoře) a motor
vozidla po stisknutí tlačítka " START/STOP
"
nenastartuje, proveďte následující postup:
)
Otevřete odkládací skříňku.
)
Zasuňte elektronický klíč do uložení A
.
Nouzový postup pro zastavení
motoru elektronickým klíčem
Při nouzovém zastavení motoru
již nebudou dále zajištěny funkce
brzdového posilovače a posilovače
řízení. Buďte proto velmi opatrní.
Pouze v případě nouzové situace
je možno
motor bez dalších podmínek vynuceně
vypnout. Za tímto účelem stiskněte přibližně na
tři sekundy tlačítko " START/STOP
" nebo ho
stiskněte 3krát za sebou.
Motor se vypne a vozidlo přejde do režimu
"ACC ".

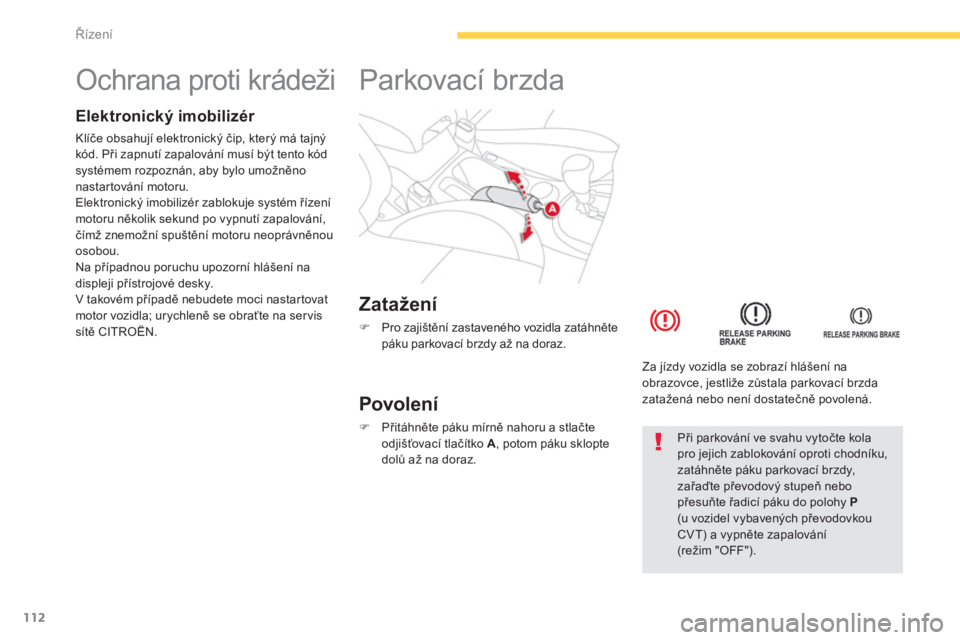

Page 114 of 368
112
Řízení
Ochrana proti krádeži
Elektronický imobilizér
Klíče obsahují elektronický čip, který má tajný
kód. Při zapnutí zapalování musí být tento kód
systémem rozpoznán, aby bylo umožněno
nastartování motoru.
Elektronický imobilizér zablokuje systém řízení
motoru několik sekund po vypnutí zapalování,
čímž znemožní spuštění motoru neoprávněnou
osobou.
Na případnou poruchu upozorní hlášení na
displeji přístrojové desky.
V takovém případě nebudete moci nastartovat
motor vozidla; urychleně se obraťte na ser vis
sítě CITROËN.
Zatažení
)
Pro zajištění zastaveného vozidla zatáhněte
páku parkovací brzdy až na doraz.
Parkovací brzda
Povolení
)
Přitáhněte páku mírně nahoru a stlačte
odjišťovací tlačítko A
, potom páku sklopte
dolů až na doraz.
Za jízdy vozidla se zobrazí hlášení na
obrazovce, jestliže zůstala parkovací brzda
zatažená nebo není dostatečně povolená.
Při parkování ve svahu vytočte kola
pro jejich zablokování oproti chodníku,
zatáhněte páku parkovací brzdy,
zařaďte převodový stupeň nebo
přesuňte řadicí páku do polohy P
(u vozidel vybavených převodovkou
CVT) a vypněte zapalování
(režim "OFF").
Page 115 of 368
113
4
Řízení
Mechanická
pětistupňová převodovka
)
Přesuňte řadicí páku směrem doprava a
poté dozadu.
Zařazení zpětného
chodu
Mechanická
šestistupňová převodovka
)
Řadicí páku přesuňte zcela doprava pro
správné zařazení 5. nebo 6. převodového
stupně.
Zařazení zpětného chodu
)
Nadzvedněte kroužek pod hlavicí páky
a přesuňte páku směrem doleva a poté
dopředu.
Zařazení 5. nebo
6. převodového stupně
Zpětný chod řaďte, jen když vozidlo
stojí a motor běží na volnoběžné
otáčky.
Z důvodu bezpečnosti a pro usnadnění
spuštění motoru :
- zařaďte neutrální polohu,
- stlačte spojkový pedál.
Zpětný chod řaďte, jen když vozidlo
stojí a motor běží na volnoběžné
otáčky.
Z důvodu bezpečnosti a pro usnadnění
spuštění motoru:
- zařaďte neutrál,
- sešlápněte spojkový pedál.
Page 116 of 368
114
Řízení
Ukazatel navrhované změny převodového stupně
*
Úkolem tohoto systému je dosáhnout snížení spotřeby paliva doporučováním zařazení vyššího převodového stupně u vozidel vybavených
mechanickou převodovkou.
Funkce
*
Podle typu motoru.
Tento symbol se zobrazí na
přístrojové desce s doporučením
zařadit vyšší převodový stupeň.
V případě jízdní situace s velkým
zatížením motoru (například silné
stlačení pedálu akcelerace při
předjíždění...) systém nenavrhne
změnu převodového stupně.
Systém nikdy nenavrhuje:
- zařazení zpětného chodu,
- zařazení nižšího převodového
stupně.
Systém má využití výhradně při úsporném
způsobu řízení.
V závislosti na jízdních podmínkách a vybavení
vozidla Vám tento systém může doporučit
zařazení následujícího převodového stupně
nebo stupně o několik stupňů vyššího, než je
stávající. Můžete se tímto doporučením řídit, a
tedy vynechat postupné řazení.
Doporučení pro zařazení převodového
stupně nesmí být povážováno za nařízení.
Ve skutečnosti zůstávají určujícími faktory
pro výběr optimálního převodového stupně
profil vozovky, hustota silničního provozu a
bezpečnostní parametry. Řidič tedy nese
odpovědnost za to, zda se bude doporučením
řídit, či nikoli.
Tato funkce nemůže být dezaktivována.
Page 117 of 368
115
4
Řízení
Ta t o převodovka umožňuje využívat dva
funkční režimy:
- automatický režim, při kterém je řazení
řízeno automaticky převodovkou bez
zásahu řidiče,
- ruční režim pro sekvenční řazení
převodových stupňů řidičem pomocí
ovladačů pod volantem nebo řadicí páky.
Převodovka "CVT"
Převodovka má následující ovladače:
- řadicí páku 1
na středové konzole pro
volbu režimu ovládání, řazení zpátečky
a neutrálu nebo pro řazení převodových
stupňů v sekvenčním režimu,
- ovladač pod volantem "-" 2
pro ruční
řazení nižších stupňů,
- ovladač pod volantem "+/OFF" 3
pro ruční
řazení vyšších stupňů.
Automatická šestistupňová převodovka nabízí pohodlí automatického chodu i potěšení z ručního řazení rychlostí.
Změnu režimu lze provést v kterémkoli
okamžiku.
Page 118 of 368
116
Řízení
Polohy řadicí páky
P
: parkování.
Znehybnění vozidla, parkovací brzda je
zatažená nebo povolená.
R
: zpětný chod.
Ve stojícím vozidle držte stlačený brzdový
pedál a přesuňte řadicí páku směrem nahoru.
N
: neutrální poloha.
D
: automatický režim.
Pro zvolení tohoto režimu přemístěte řadicí
páku směrem dolů.
+/-
: ruční režim se sekvenčním řazením
převodových stupňů.
Pro zvolení tohoto režimu přemístěte řadicí
páku dolů a poté směrem doleva, následně:
- zatlačte krátce páku směrem dopředu pro
zařazení vyššího stupně.
- zatlačte krátce páku směrem dozadu pro
zařazení nižšího stupně.
+
: řazení převodových stupňů v ručním režimu.
Zatlačte zezadu na ovladač pod volantem
"+/OFF"
pro zařazení vyššího stupně.
-: řazení převodových stupňů v ručním režimu.
Zatlačte zezadu na ovladač pod volantem "-"
pro zařazení nižšího stupně.
Funkce ovladačů pod
volantem
Při star tování motoru držte silně
stlačený brzdový pedál.
Rozjezd vozidla
)
Nastartujte motor. Poloha P
, zatažená parkovací brzda:
Pro odblokování řadicí páky silně
stlačte brzdový pedál.
)
Zvolte pr vní převodový stupeň (poloha D
nebo +/-
) nebo zpětný chod (poloha R
).
Na displeji přístrojové desky se rozsvítí "D"
nebo "1"
nebo "R"
.
)
Povolte parkovací brzdu, vozidlo se
okamžitě rozjede.
Page 119 of 368
117
4
Řízení
Zastavení - rozjezd ve svahu
Pro znehybnění vozidla ve svahu povinně
použijte parkovací brzdu, nikoli pedál
akcelerace.
V případě rozjezdu na svahu akcelerujte
postupně a současně povolujte parkovací brzdu.
Ruční režim
)
Zvolte polohu +/-
.
)
Pro změnu převodového stupně použijte
ovladače pod volantem nebo řadicí páku.
Řazené stupně se postupně zobrazují na
displeji přístrojové desky.
Požadované změny převodového stupně jsou
realizovány, pouze když to otáčky motoru
umožňují.
Převodové stupně můžete měnit, aniž byste
uvolnili pedál akcelerace.
Při snižování rychlosti vozidla převodovka
automaticky zařadí nižší převodový stupeň.
Při zastavení vozidla je zařazen pr vní
převodový stupeň.
Automatický režim
)
Zvolte polohu D
.
Na displeji přístrojové desky se rozsvítí
zkratka "D"
.
Převodovka pracuje v "autoaktivním" režimu,
bez zásahu ze strany řidiče.
Převodovka nepřetržitě volí převodový stupeň,
který je nejlépe uzpůsoben vzhledem k
následujícím parametrům:
- styl jízdy,
- profil vozovky,
- zatížení vozidla.
Pro optimalizování jízdního pohodlí a řazení
nejvhodnějších převodových stupňů se vyhněte
prudkým změnám rychlosti prováděným
pedálem akcelerace.
Pro dosažení optimálního zrychlení,
například při předjíždění jiného vozidla,
stlačte pedál akcelerace silně až za bod
odporu.
Page 120 of 368
118Řízení
Ruční řazení převodových
stupňů
V automatickém režimu je možno kdykoli
dočasně převzít ovládání pomocí ovladačů pod
volantem.
Použití těchto ovladačů umožňuje ruční
volbu převodových stupňů v případech, kdy
situace vyžaduje rychlejší podřazení než v
automatickém režimu (příjezd ke kruhovému
objezdu, výjezd z parkoviště s velkým
stoupáním, předjíždění...).
Převodovka zařadí požadovaný převodový
stupeň, pokud to umožní otáčky motoru. Na
displeji se zobrazí zařazený převodový stupeň.
Pro návrat do automatického režimu můžete buď:
- zatlačit zezadu na ovladač pod volantem
3
"+/OFF"
na přibližně 2 sekundy,
- nebo rychle přesunout řadicí páku směrem
k poloze +/-
a vrátit ji zpět do polohy D
,
- nebo zastavit vozidlo.
Zastavení vozidla
Funknční anomálie
Při zapnutém zapalování signalizuje rozsvícení
hlášení "
Slow down (
Zpomalit
)
"
nebo hlášení
"
Ser vice required (
Nutná údržba
)
"
na displeji
přístrojové desky poruchu funkce převodovky.
Při zobrazení hlášení proveďte následující
úkony:
- zpomalte a zastavte vozidlo na bezpečném
místě,
- přesuňte páku do polohy P
a nechte běžet
motor,
- otevřete kapotu motoru, aby byl motor lépe
chlazen.
Jestliže hlášení definitivně zhasne, můžete
pokračovat v jízdě.
Jestliže hlášení zůstane rozsvícené nebo se
často objevuje, urychleně se obraťte na ser vis
sítě CITROËN nebo na jiný odborný ser vis. Před vypnutím motoru musíte přesunout řadicí
páku do polohy P
.
Pro znehybnění vozidla povinně zatáhněte
parkovací brzdu.
