Page 191 of 368
189
7
Praktične informacije
Treba da izvršite sledeće radnje kako biste
pristupili zaštitnom poklopcu sijalica :
)
Izvucite vijke za pričvršćivanje A
.
)
Skinitie zaštitni poklopac B
.
Pristup sijalicama
Zamena pokazivača
pravca (1)
)
Okrenite za četvrtinu kruga nosač migavca
ulevo i izvucite ga.
)
Izvucite sijalicu i zamenite je. Brže treptanje pokazivača pravca
(desnog ili levog) ukazuje na kvar neke
od sijalica na odgovarajućoj strani. Da biste postavili novu sijalicu postupite
na isti način, ali obrnutim redosledom.
Sijalice boje ćilibara, kao sijalice za
migavce, zamenjuju se sijalicama istih
karakteristika i identične boje.
Page 192 of 368
190

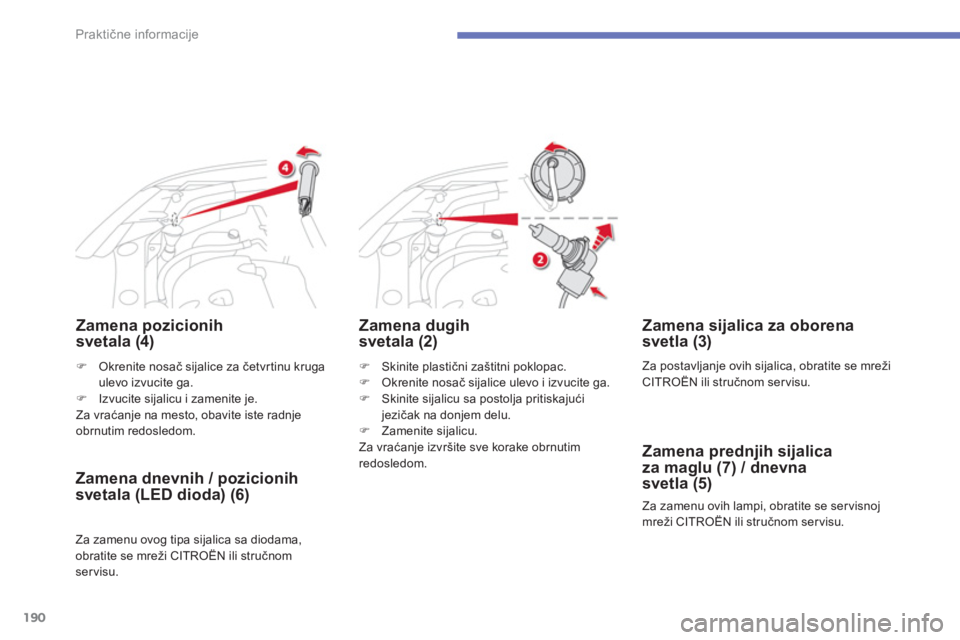

Praktične informacije
Zamena pozicionih
svetala (4)
)
Skinite plastični zaštitni poklopac.
)
Okrenite nosač sijalice ulevo i izvucite ga.
)
Skinite sijalicu sa postolja pritiskajući
jezičak na donjem delu.
)
Zamenite sijalicu.
Za vraćanje izvršite sve korake obrnutim
redosledom.
Zamena dugih
svetala (2)
)
Okrenite nosač sijalice za četvrtinu kruga
ulevo izvucite ga.
)
Izvucite sijalicu i zamenite je.
Za vraćanje na mesto, obavite iste radnje
obrnutim redosledom.
Zamena dnevnih / pozicionih
svetala (LED dioda) (6)
Za zamenu ovog tipa sijalica sa diodama,
obratite se mreži CITROËN ili stručnom
servisu.
Zamena sijalica za oborena
svetla (3)
Za postavljanje ovih sijalica, obratite se mreži
CITROËN ili stručnom servisu.
Za zamenu ovih lampi, obratite se ser visnoj
mreži CITROËN ili stručnom servisu.
Zamena prednjih sijalica
za maglu (7) / dnevna
svetla (5)
Page 193 of 368
191
7
Praktične informacije
)
Gurnite repetitor unazad.
)
Odvojte konektor repetitora.
)
Zamenite sklop repetitora.
Za postavljanje sijalice, izvršite sve korake obrnutim redosledom.
Za nabavku repetitora, obratite se mreži CITROËN ili stručnom servisu.
Zamena bočnih repetitora migavaca
Svetla na spoljašnjim retrovizorima
Za zamenu LED diode, morate se obratiti se ser visnoj mreži CITROËN ili stručnom servisu.
Page 194 of 368
192

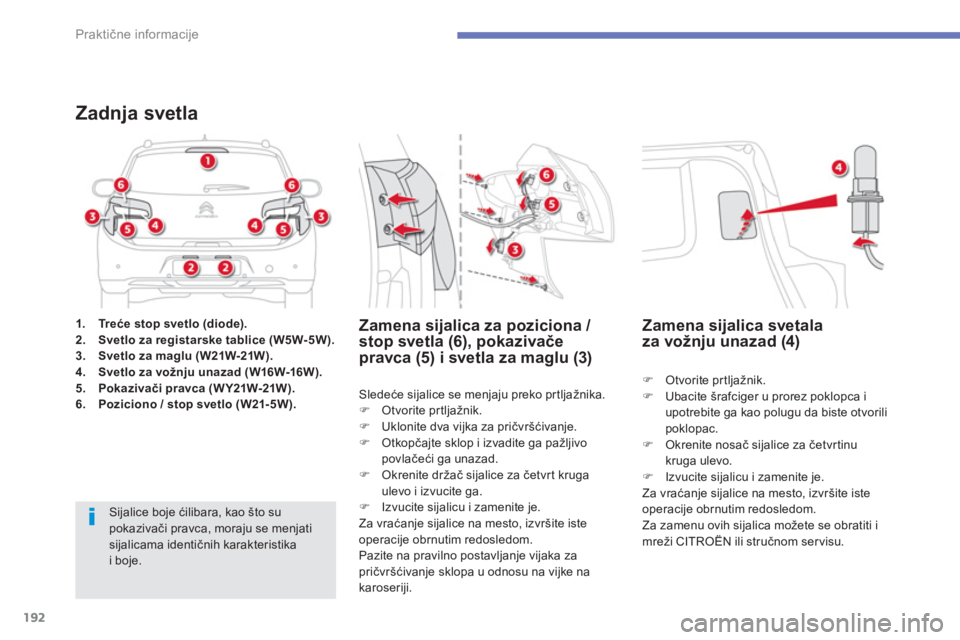

Praktične informacije
1.
Tr eće stop svetlo (diode).
2.
Svetlo za registarske tablice (W5W- 5W).
3.
Svetlo za maglu (W21W-21W).
4.
Svetlo za vožnju unazad (W16W-16W).
5.
Pokazivači pravca ( W Y21W-21W ).
6.
Poziciono / stop svetlo (W21- 5W).
Zadnja svetla
Sledeće sijalice se menjaju preko prtljažnika.
)
Otvorite prtljažnik.
)
Uklonite dva vijka za pričvršćivanje.
)
Otkopčajte sklop i izvadite ga pažljivo
povlačeći ga unazad.
)
Okrenite držač sijalice za četvrt kruga
ulevo i izvucite ga.
)
Izvucite sijalicu i zamenite je.
Za vraćanje sijalice na mesto, izvršite iste
operacije obrnutim redosledom.
Pazite na pravilno postavljanje vijaka za
pričvršćivanje sklopa u odnosu na vijke na
karoseriji.
Zamena sijalica za poziciona /
stop svetla (6), pokazivače
pravca (5) i svetla za maglu (3)
)
Otvorite prtljažnik.
)
Ubacite šrafciger u prorez poklopca i
upotrebite ga kao polugu da biste otvorili
poklopac.
)
Okrenite nosač sijalice za četvrtinu
kruga ulevo.
)
Izvucite sijalicu i zamenite je.
Za vraćanje sijalice na mesto, izvršite iste
operacije obrnutim redosledom.
Za zamenu ovih sijalica možete se obratiti i
mreži CITROËN ili stručnom servisu.
Zamena sijalica svetala
za vožnju unazad (4)
Sijalice boje ćilibara, kao što su
pokazivači pravca, moraju se menjati
sijalicama identičnih karakteristika
i boje.
Page 195 of 368
193
7
Praktične informacije
Zamena sijalica registarske
tablice (2)
)
Gurnite providni deo ulevo, a zatim na dole.
)
Okrenite nosač sijalice za četvrt kruga
ulevo, a zatim ga izvucite.
)
Skinite sijalicu i zamenite je.
Da biste ga ponovo namestili, obavite iste
operacije obrnutim redosledom, a zatim
pritisnite providni deo da biste ga pričvrstili.
Zamena trećeg stop svetla
(diode-LED) (1)
Za zamenu ovog tipa sijalica, obratite se mreži
CITROËN ili stručnom servisu.
Page 196 of 368
194

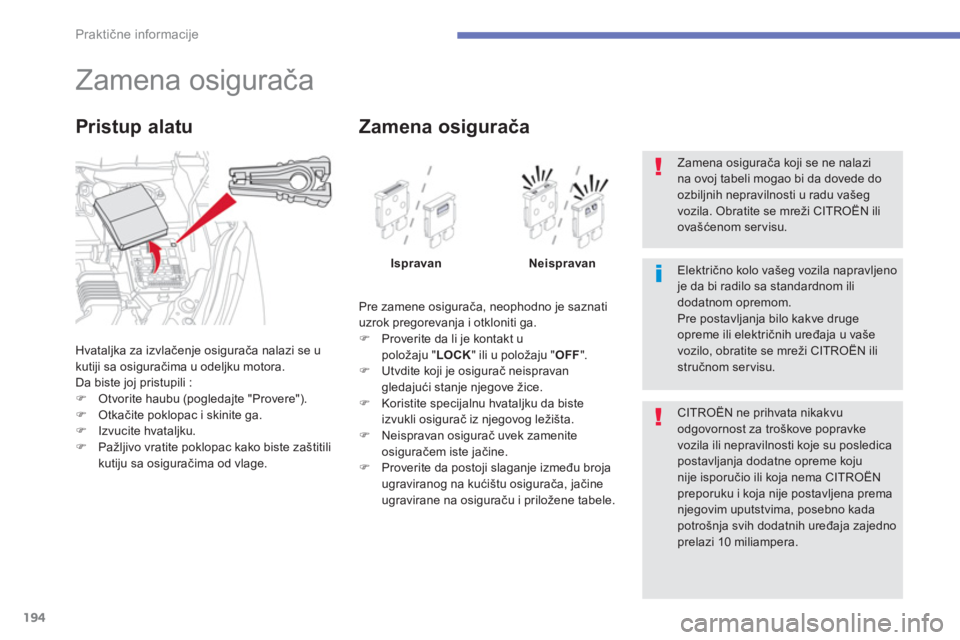

Praktične informacije
Zamena osigurača
Hvataljka za izvlačenje osigurača nalazi se u
kutiji sa osiguračima u odeljku motora.
Da biste joj pristupili :
)
Otvorite haubu (pogledajte "Provere").
)
Otkačite poklopac i skinite ga.
)
Izvucite hvataljku.
)
Pažljivo vratite poklopac kako biste zaštitili
kutiju sa osiguračima od vlage.
Pristup alatu
Pre zamene osigurača, neophodno je saznati
uzrok pregorevanja i otkloniti ga.
)
Proverite da li je kontakt u
položaju " LOCK
" ili u položaju " OFF
".
)
Utvdite koji je osigurač neispravan
gledajući stanje njegove žice.
)
Koristite specijalnu hvataljku da biste
izvukli osigurač iz njegovog ležišta.
)
Neispravan osigurač uvek zamenite
osiguračem iste jačine.
)
Proverite da postoji slaganje između broja
ugraviranog na kućištu osigurača, jačine
ugravirane na osiguraču i priložene tabele.
Zamena osigurača
Ispravan Neispravan
CITROËN ne prihvata nikakvu
odgovornost za troškove popravke
vozila ili nepravilnosti koje su posledica
postavljanja dodatne opreme koju
nije isporučio ili koja nema CITROËN
preporuku i koja nije postavljena prema
njegovim uputstvima, posebno kada
potrošnja svih dodatnih uređaja zajedno
prelazi 10 miliampera.
Električno kolo vašeg vozila napravljeno
je da bi radilo sa standardnom ili
dodatnom opremom.
Pre postavljanja bilo kakve druge
opreme ili električnih uređaja u vaše
vozilo, obratite se mreži CITROËN ili
stručnom servisu.
Zamena osigurača koji se ne nalazi
na ovoj tabeli mogao bi da dovede do
ozbiljnih nepravilnosti u radu vašeg
vozila. Obratite se mreži CITROËN ili
ovašćenom servisu.
Page 197 of 368
195
7

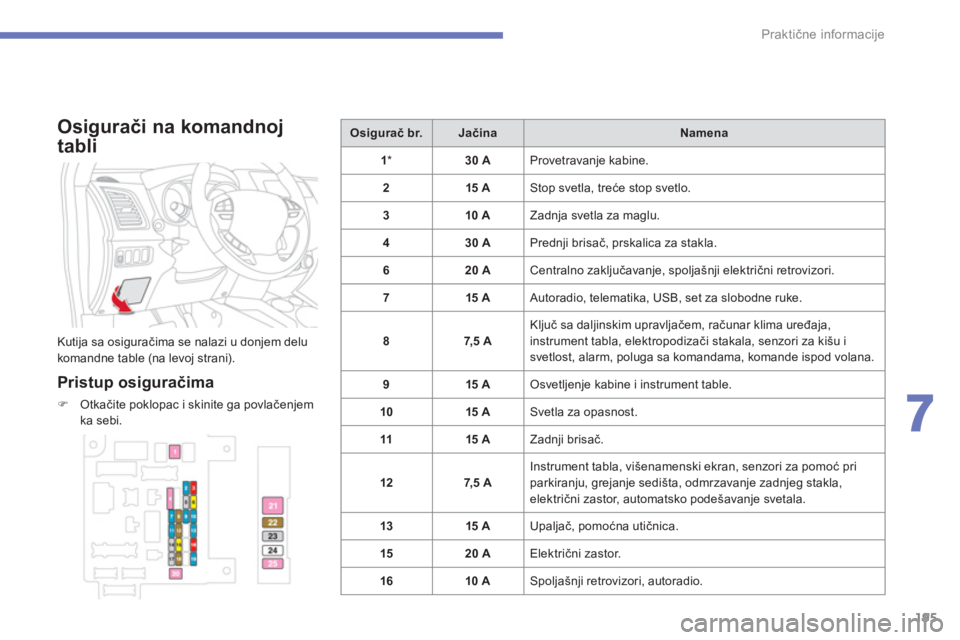

Praktične informacije
Osigurači na komandnoj
tabli
Kutija sa osiguračima se nalazi u donjem delu
komandne table (na levoj strani).
Pristup osiguračima
)
Otkačite poklopac i skinite ga povlačenjem
ka sebi.
Osigurač br.
Jačina
Namena
1
*
30 A
Provetravanje kabine.
2
15 A
Stop svetla, treće stop svetlo.
3
10 A
Zadnja svetla za maglu.
4
30 A
Prednji brisač, prskalica za stakla.
6
20 A
Centralno zaključavanje, spoljašnji električni retrovizori.
7
15 A
Autoradio, telematika, USB, set za slobodne ruke.
8
7,5 A
Ključ sa daljinskim upravljačem, računar klima uređaja,
instrument tabla, elektropodizači stakala, senzori za kišu i
svetlost, alarm, poluga sa komandama, komande ispod volana.
9
15 A
Osvetljenje kabine i instrument table.
10
15 A
Svetla za opasnost.
11
15 A
Zadnji brisa
č.
12
7,5 A
Instrument tabla, višenamenski ekran, senzori za pomoć pri
parkiranju, grejanje sedišta, odmrzavanje zadnjeg stakla,
električni zastor, automatsko podešavanje svetala.
13
15 A
Upaljač, pomoćna utičnica.
15
20 A
Električni zastor.
16
10 A
Spoljašnji retrovizori, autoradio.
Page 198 of 368
196

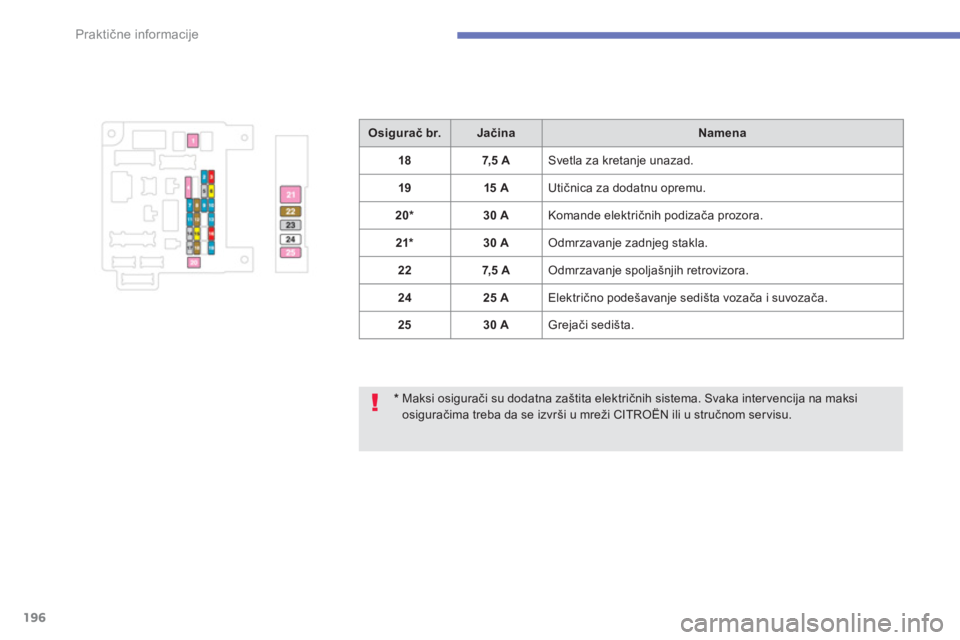

Praktične informacije
*
Maksi osigurači su dodatna zaštita električnih sistema. Svaka inter vencija na maksi
osiguračima treba da se izvrši u mreži CITROËN ili u stručnom servisu.
Osigurač br.
Jačina
Namena
18
7,5 A
Svetla za kretanje unazad.
19
15 A
Utičnica za dodatnu opremu.
20
*
30 A
Komande električnih podizača prozora.
21
*
30 A
Odmrzavanje zadnjeg stakla.
22
7,5 A
Odmrzavanje spoljašnjih retrovizora.
24
25 A
Električno podešavanje sedišta vozača i suvozača.
25
30 A
Grejači sedišta.
Page 199 of 368
197
7

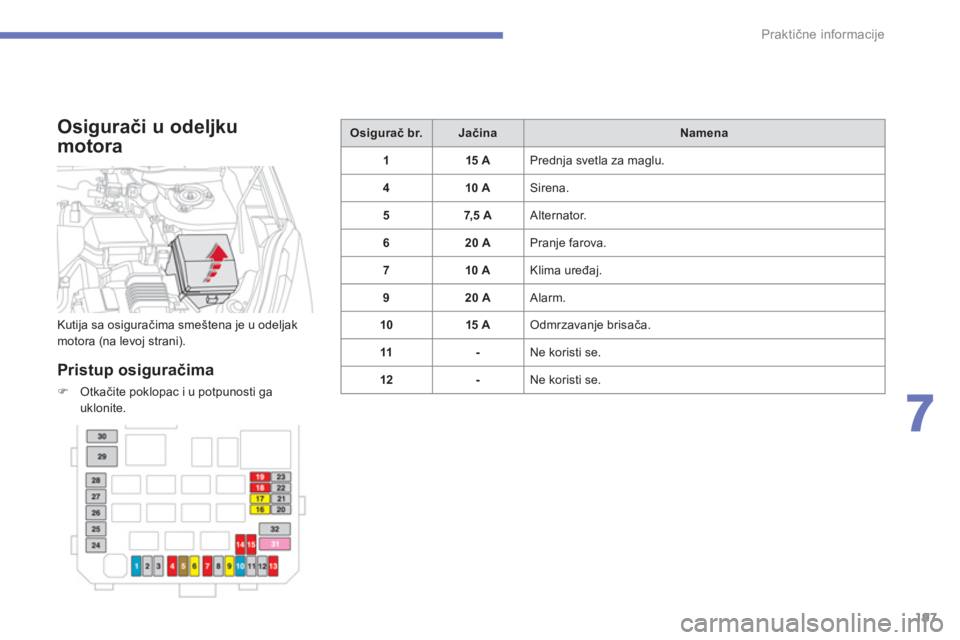

Praktične informacije
Osigurači u odeljku
motora
Pristup osiguračima
)
Otkačite poklopac i u potpunosti ga
uklonite.
Osigurač br.
Jačina
Namena
1
15 A
Prednja svetla za maglu.
4
10 A
Sirena.
5
7,5 A
Alternator.
6
20 A
Pranje farova.
7
10 A
Klima uređaj.
9
20 A
Alarm.
10
15 A
Odmrzavanje brisača.
11
-
Ne koristi se.
12
-
Ne koristi se. Kutija sa osiguračima smeštena je u odeljak
motora (na levoj strani).
Page 200 of 368
198

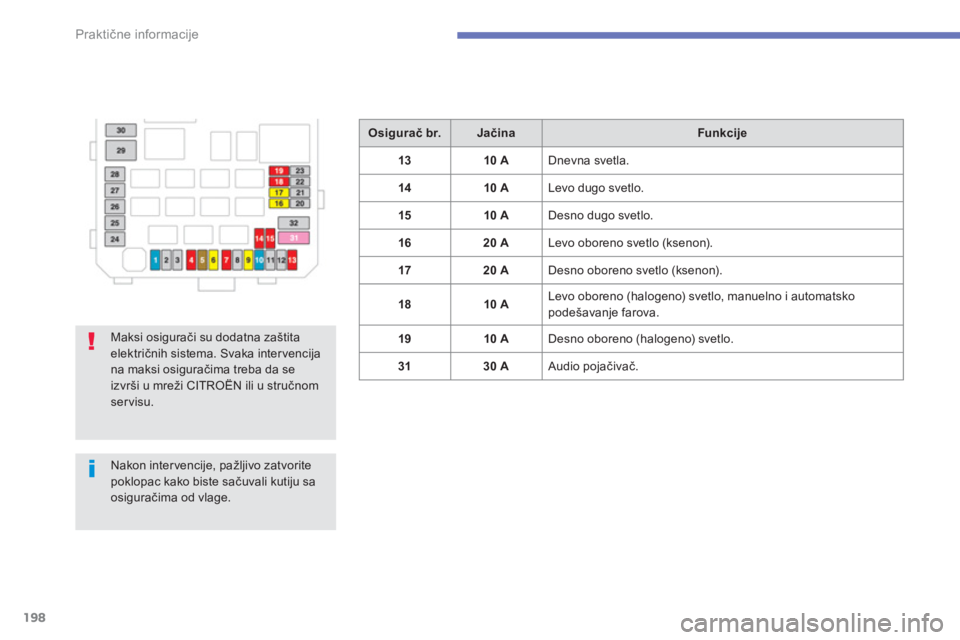

Praktične informacije
Osigurač br.
Jačina
Funkcije
13
10 A
Dnevna svetla.
14
10 A
Levo dugo svetlo.
15
10 A
Desno dugo svetlo.
16
20 A
Levo oboreno svetlo (ksenon).
17
20 A
Desno oboreno svetlo (ksenon).
18
1
0 A
Levo oboreno (halogeno) svetlo, manuelno i automatsko
podešavanje farova.
19
10 A
Desno oboreno (halogeno) svetlo.
31
30 A
Audio pojačivač.
Maksi osigurači su dodatna zaštita
električnih sistema. Svaka inter vencija
na maksi osiguračima treba da se
izvrši u mreži CITROËN ili u stručnom
servisu.
Nakon inter vencije, pažljivo zatvorite
poklopac kako biste sačuvali kutiju sa
osiguračima od vlage.
