1

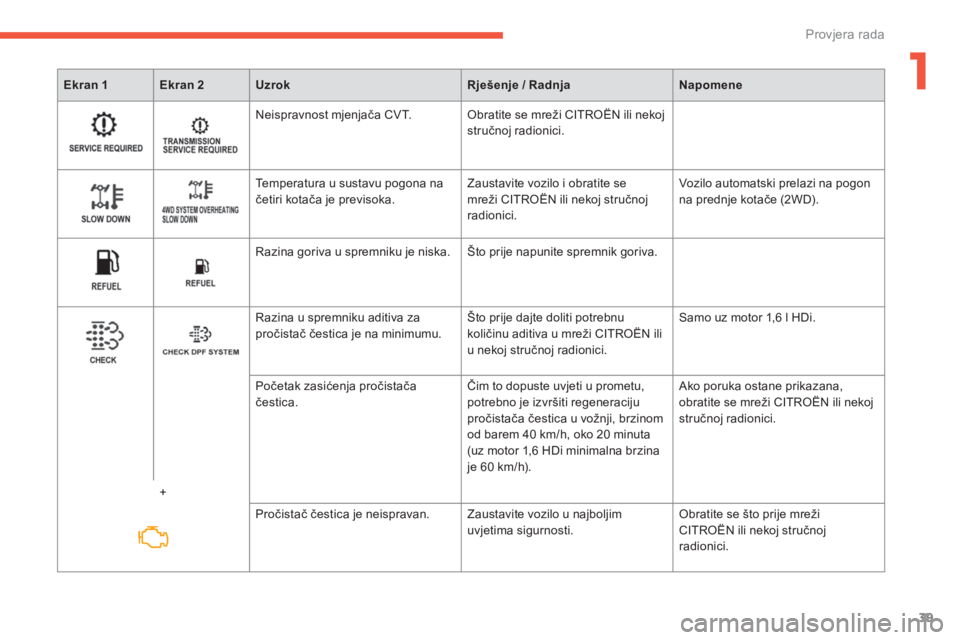

39
Provjera rada


Ekran 1



Ekran 2



Uzrok



Rješenje / Radnja



Napomene



Neispravnost mjenjača CVT. Obratite se mreži CITROËN ili nekoj
stručnoj radionici.
Temperatura u sustavu pogona na
četiri kotača je previsoka. Zaustavite vozilo i obratite se
mreži CITROËN ili nekoj stručnoj
radionici. Vozilo automatski prelazi na pogon
na prednje kotače (2WD).
Razina goriva u spremniku je niska. Što prije napunite spremnik goriva.




Razina u spremniku aditiva za
pročistač čestica je na minimumu. Što prije dajte doliti potrebnu
količinu aditiva u mreži CITROËN ili
u nekoj stručnoj radionici. Samo uz motor 1,6 l HDi.


+ Početak zasićenja pročistača
čestica. Čim to dopuste uvjeti u prometu,
potrebno je izvršiti regeneraciju
pročistača čestica u vožnji, brzinom
od barem 40 km/h, oko 20 minuta
(uz motor 1,6 HDi minimalna brzina
je 60 km/h). Ako poruka ostane prikazana,
obratite se mreži CITROËN ili nekoj
stručnoj radionici.
Pročistač čestica je neispravan. Zaustavite vozilo u najboljim
uvjetima sigurnosti.
Obratite se što prije mreži
CITROËN ili nekoj stručnoj
radionici.

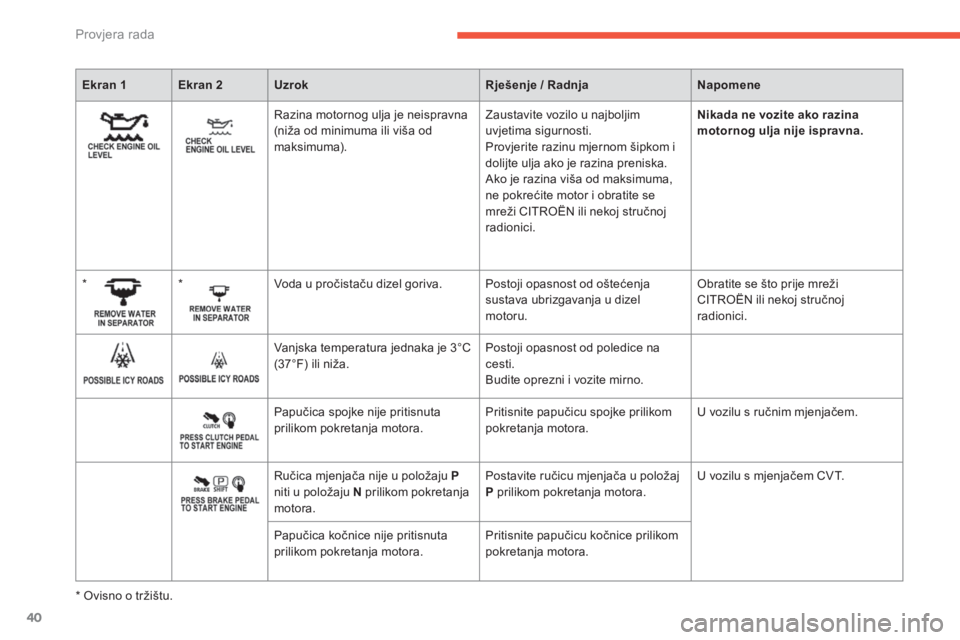

40
Provjera rada


Ekran 1



Ekran 2



Uzrok



Rješenje / Radnja



Napomene



Razina motornog ulja je neispravna
(niža od minimuma ili viša od
maksimuma). Zaustavite vozilo u najboljim
uvjetima sigurnosti.
Provjerite razinu mjernom šipkom i
dolijte ulja ako je razina preniska.
Ako je razina viša od maksimuma,
ne pokrećite motor i obratite se
mreži CITROËN ili nekoj stručnoj
radionici.
Nikada ne vozite ako razina
motornog ulja nije ispravna.



*


*
Voda u pročistaču dizel goriva. Postoji opasnost od oštećenja
sustava ubrizgavanja u dizel
motoru. Obratite se što prije mreži
CITROËN ili nekoj stručnoj
radionici.

Vanjska temperatura jednaka je 3°C
(37°F) ili niža. Postoji opasnost od poledice na
cesti.
Budite oprezni i vozite mirno.
Papučica spojke nije pritisnuta
prilikom pokretanja motora. Pritisnite papučicu spojke prilikom
pokretanja motora. U vozilu s ručnim mjenjačem.


Ručica mjenjača nije u položaju P

niti u položaju N
prilikom pokretanja
motora. Postavite ručicu mjenjača u položaj
P
prilikom pokretanja motora. U vozilu s mjenjačem CVT.


Papučica kočnice nije pritisnuta
prilikom pokretanja motora. Pritisnite papučicu kočnice prilikom
pokretanja motora.

*
Ovisno o tržištu.

1

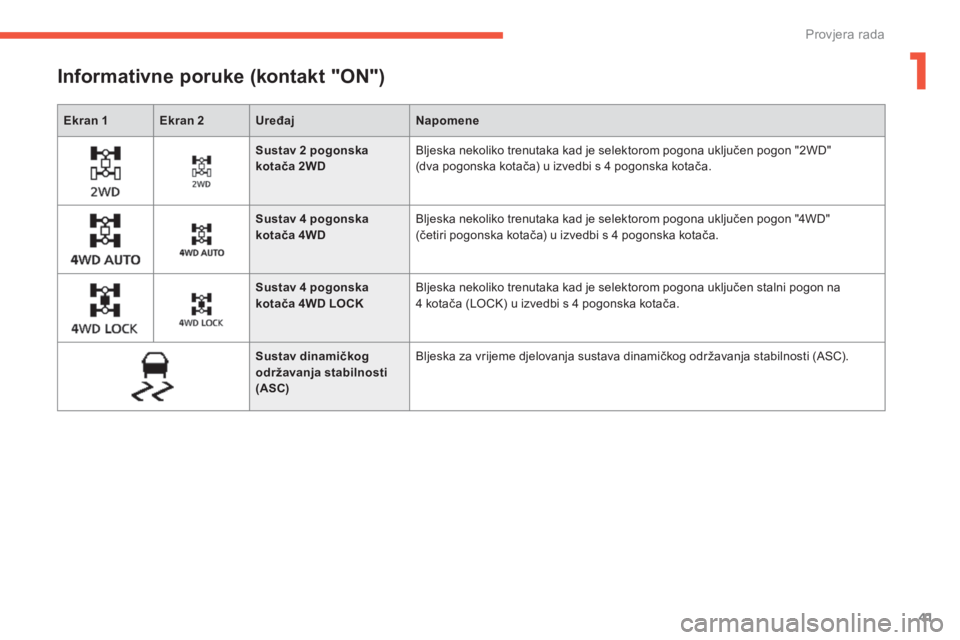

41
Provjera rada


Ekran 1



Ekran 2



Uređaj



Napomene








Informativne poruke (kontakt "ON")





Sustav 2 pogonska
kotača 2WD

Bljeska nekoliko trenutaka kad je selektorom pogona uključen pogon "2WD"
(dva pogonska kotača) u izvedbi s 4 pogonska kotača.




Sustav 4 pogonska
kotača 4WD

Bljeska nekoliko trenutaka kad je selektorom pogona uključen pogon "4WD"
(četiri pogonska kotača) u izvedbi s 4 pogonska kotača.




Sustav 4 pogonska
kotača 4WD LOCK

Bljeska nekoliko trenutaka kad je selektorom pogona uključen stalni pogon na
4 kotača (LOCK) u izvedbi s 4 pogonska kotača.


Sustav dinamičkog
održavanja stabilnosti
(ASC)

Bljeska za vrijeme djelovanja sustava dinamičkog održavanja stabilnosti (ASC).

42
Provjera rada


Ekran 1



Ekran 2



Uređaj



Uzrok



Napomene



Rješenje / Radnje








Preventivne poruke






Servisni brojač

Upozorava vozača da je
prekoračen rok redovitog
održavanja vozila. Poruka se prikazuje na
nekoliko sekunda nakon
uključivanja kontakta. Obratite se mreži CITROËN
ili nekoj stručnoj radionici.





Podsjetnik na
pauzu

Obavještava vozača da mora
stati kako bi se odmorio. Poruka se prikazuje nakon
isteka vremena vožnje koje
ste programirali.
Zvučni signal emitira se tri
puta, zatim svakih 5 minuta
do zaustavljanja vozila. Preporučuje se da napravite
pauzu i da se odmorite
otprilike svaka dva sata.

1
43
Provjera rada






Putno računalo

Uz uključen kontakt, svakim pritiskom na tipku
INFO
redom se prikazuju sljedeći podaci:


- ukupni putomjer i dnevni putomjer A,

- ukupni putomjer i dnevni putomjer B,

- servisni brojač,

- temperatura rashladne tekućine,

- autonomija (doseg),

- prosječna potrošnja,

- prosječna brzina,

- trenutna potrošnja,

- izbornik postavki,

- eventualne poruke upozorenja.



Prikazivanje podataka





Ukupni putomjer

Putomjer prikazuje ukupnu kilometražu
prijeđenu od početka korištenja vozila.
Ukupni putomjer prikazuje se
u donjem dijelu ekrana.







Dnevni putomjer
(put A ili B)

Vraćanje na nulu

Uz uključen kontakt, kad je prikazan put A
ili B
,
pritisnite tipku INFO
dulje od 2 sekunde. Samo
prikazani put vraća se na nulu.


Prikazuje se prijeđena
udaljenost za dva puta, od
posljednjeg vraćanja na nulu
dnevnog putomjera.
Željeni put bira se pritiskom
na tipku INFO
.

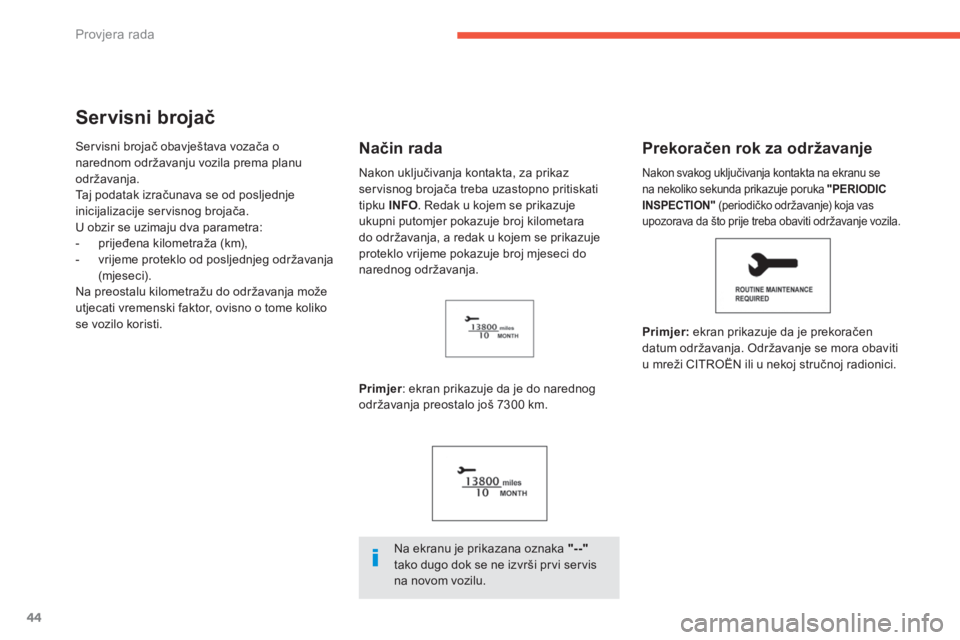

44
Provjera rada






Servisni brojač

Servisni brojač obavještava vozača o
narednom održavanju vozila prema planu
održavanja.
Taj podatak izračunava se od posljednje
inicijalizacije ser visnog brojača.
U obzir se uzimaju dva parametra:


- prijeđena kilometraža (km),

- vrijeme proteklo od posljednjeg održavanja
(mjeseci).
Na preostalu kilometražu do održavanja može
utjecati vremenski faktor, ovisno o tome koliko
se vozilo koristi.

Primjer
: ekran prikazuje da je do narednog
održavanja preostalo još 7300 km.
Prekoračen rok za održavanje


Primjer:
ekran prikazuje da je prekoračen
datum održavanja. Održavanje se mora obaviti
u mreži CITROËN ili u nekoj stručnoj radionici.


Način rada

Na ekranu je prikazana oznaka "

--"

tako dugo dok se ne izvrši pr vi ser vis
na novom vozilu.

Nakon svakog uključivanja kontakta na ekranu se
na nekoliko sekunda prikazuje poruka "PERIODIC
INSPECTION"
(periodičko odr žavanje) koja vas
upozorava da što prije treba obaviti održavanje vozila. Nakon uključivanja kontakta, za prikaz
ser visnog brojača treba uzastopno pritiskati
tipku INFO
. Redak u kojem se prikazuje
ukupni putomjer pokazuje broj kilometara
do održavanja, a redak u kojem se prikazuje
proteklo vrijeme pokazuje broj mjeseci do
narednog održavanja.

1

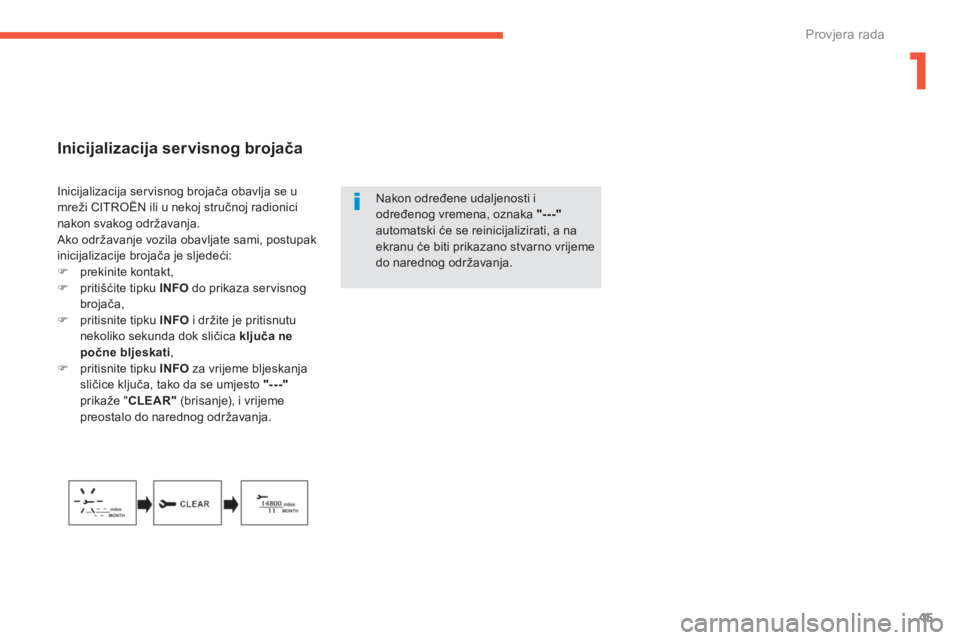

45
Provjera rada

Inicijalizacija servisnog brojača


Nakon određene udaljenosti i
određenog vremena, oznaka "---"

automatski će se reinicijalizirati, a na
ekranu će biti prikazano stvarno vrijeme
do narednog održavanja.
Inicijalizacija ser visnog brojača obavlja se u
mreži CITROËN ili u nekoj stručnoj radionici
nakon svakog održavanja.
Ako održavanje vozila obavljate sami, postupak
inicijalizacije brojača je sljedeći:


)
prekinite kontakt,

)
pritišćite tipku INFO
do prikaza ser visnog
brojača,

)
pritisnite tipku INFO
i držite je pritisnutu
nekoliko sekunda dok sličica ključa ne
počne bljeskati
,

)
pritisnite tipku INFO
za vrijeme bljeskanja
sličice ključa, tako da se umjesto "---"

prikaže " CLEAR"
(brisanje), i vrijeme
preostalo do narednog održavanja.

46
Provjera rada
Dok motor radi, pokazivač
prikazuje temperaturu
rashladne tekućine.







Autonomija


Uz pokrenut motor
,
prikazuje se broj kilometara
koje vozilo može prijeći
s preostalim gorivom u
spremniku, izračunat na
temelju prosječne potrošnje
u nekoliko posljednjih
kilometara.
Ta vrijednost može se mijenjati, u
slučaju promjene načina vožnje ili
reljefa, koji uzrokuju veliku promjenu
trenutne potrošnje.
Ako u spremnik ulijete samo nekoliko
litara, prikazana vrijednost bit će
pogrešna. Poželjno je uvijek do kraja
napuniti spremnik.










Pokazivač temperature
rashladne tekućine

Ako se pokazivač približi kritičnom
položaju
na desnoj strani, temperatura je previsoka.
Ako je motor pregrijan, simbol bljeska.


Obavezno zaustavite vozilo u najboljim
uvjetima sigurnosti.


Pričekajte nekoliko minuta prije gašenja
motora.

Kad taj broj kilometara postane manji od
50 km
, na ekranu su prikazane crtice.
Napunite spremnik u što kraćem roku. Prikaz
autonomije tada se ažurira novom količinom
goriva.

Prije dolijevanja tekućine pričekajte da
se motor ohladi. Rashladni sustav je
pod tlakom.
Odvrnite čep za dva kruga da padne
tlak, kako biste izbjegli svaku opasnost
od opeklina.
Nakon pada tlaka, skinite čep i dolijte
potrebnu količinu rashladne tekućine.
Obratite se mreži CITROËN ili nekoj
stručnoj radionici.

Ako odspojite akumulator, prethodni
podaci o potrošnji bit će obrisani,
a prikazana vrijednost razlikovat će
se od vrijednosti prikazanih prije
odspajanja akumulatora. Prikazanu
udaljenost treba smatrati kao približnu
vrijednost.

1
47
Provjera rada

Prosječna potrošnja
(l/100 km ili km/l ili mpg)
Prosječna potrošnja goriva
izračunata od posljednjeg
poništavanja podataka
putnog računala.


Prosječna brzina
(km/h ili mph)
Prosječna brzina vozila
izračunata od posljednjeg
poništavanja podataka
putnog računala.


Tr e n u t n a p o t r o š n j a
(l/100 km ili km/l ili mpg)
Prosječna potrošnja goriva
izračunata u nekoliko
posljednjih sekunda.

Ta vrijednost može se mijenjati nakon
promjene načina vožnje ili reljefa.

Ako su u vožnji umjesto brojki stalno
prikazane crtice "- - -", obratite se mreži
CITROËN ili nekoj stručnoj radionici.



Vraćanje podataka na nulu

Dok je prikazan neki od tih podataka, pritisnite
tipku INFO
duže od dvije sekunde za vraćanje
na nulu svih podataka.
Nakon uključivanja kontakta, putno računalo
prelazi u automatski način poništavanja.


Automatsko vraćanje na nulu

Ako kontakt ključ ostane u položaju OFF duže
od 4 sata, podaci se automatski vraćaju na
nulu.

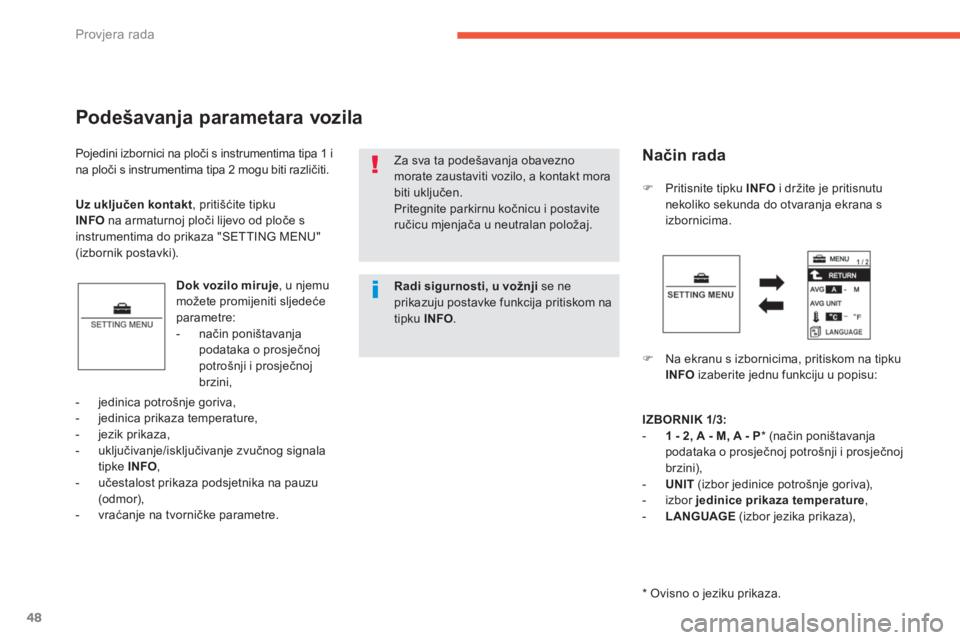

48
Provjera rada
Pojedini izbornici na ploči s instrumentima tipa 1 i
na ploči s instrumentima tipa 2 mogu biti različiti.


Podešavanja parametara vozila


Dok vozilo miruje
, u njemu
možete promijeniti sljedeće
parametre:


- način poništavanja
podataka o prosječnoj
potrošnji i prosječnoj
brzini,

)
Pritisnite tipku INFO
i držite je pritisnutu
nekoliko sekunda do otvaranja ekrana s
izbornicima.

)
Na ekranu s izbornicima, pritiskom na tipku
INFO
izaberite jednu funkciju u popisu:

- jedinica potrošnje goriva,

- jedinica prikaza temperature,

- jezik prikaza,

- uključivanje/isključivanje zvučnog signala
tipke INFO
,

- učestalost prikaza podsjetnika na pauzu
(odmor),

- vraćanje na tvorničke parametre.
Za sva ta podešavanja obavezno
morate zaustaviti vozilo, a kontakt mora
biti uključen.
Pritegnite parkirnu kočnicu i postavite
ručicu mjenjača u neutralan položaj.
Uz uključen kontakt
, pritišćite tipku
INFO
na armaturnoj ploči lijevo od ploče s
instrumentima do prikaza "SETTING MENU"
(izbornik postavki).


Način rada


IZBORNIK 1/3:



- 1 - 2, A - M, A - P

* (način poništavanja
podataka o prosječnoj potrošnji i prosječnoj
brzini),

- UNIT
(izbor jedinice potrošnje goriva),

- izbor jedinice prikaza temperature
,

- LANGUAGE
(izbor jezika prikaza),


*
Ovisno o jeziku prikaza.

Radi sigurnosti, u vožnji
se ne
prikazuju postavke funkcija pritiskom na
tipku INFO
.
