CITROEN C4 AIRCROSS 2014 Upute Za Rukovanje (in Croatian)
Manufacturer: CITROEN, Model Year: 2014, Model line: C4 AIRCROSS, Model: CITROEN C4 AIRCROSS 2014Pages: 368, PDF Size: 20.45 MB
Page 31 of 368

1
29
Provjera rada
Žaruljica
je upaljena
Uzrok
Rješenja / napomene
Te m p o m a t
stalno. Žaruljica je upaljena kad je tempomat
uključen. Za uključivanje odnosno isključivanje tempomata
pritisnite tipku "ON/OFF".
Dinamičko
održavanje
stabilnosti i
sprečavanje
proklizavanja
kotača
(ASC/TCL)
bljeska. Djelovanje sustava ASC/ TCL. Sustavi optimiziraju voznost i poboljšavaju stabilnost
držanja smjera.
Prilagodite vožnju i vozite umjerenom brzinom.
stalno. Neispravnost sustava ASC/TCL. Dajte provjeriti u mreži CITROËN ili u nekoj stručnoj
radionici.
Funkcija
Stop & Star t
(Auto Stop & Go)
stalno. Nakon zaustavljanja vozila (semafor,
znak obaveznog zaustavljanja,
zastoj...), funkcija Stop & Start (AS&G)
je stavila motor u režim STOP. Čim želite ponovo krenuti, žaruljica se gasi, a motor
se automatski pokreće u režimu START.
bljeska nekoliko
sekunda, zatim se
gasi. Režim STOP trenutno nije dostupan.
ili
Automatski je uključen režim START. U poglavlju "Funkcija Stop & Start (AS&G)" opisani su
posebni slučajevi režima STOP i režima START.
Predgrijanje
dizel motora
stalno. Motor je hladan i:
- kontakt ključ
je u položaju
ON
(kontakt), ili
- prekidač za pokretanje START/
STOP
je pritisnut (kontakt). Pričekajte gašenje žaruljice prije pokretanja motora
ključem.
Uz sustav "Pristupa i pokretanja bez ključa", motor se
pokreće nakon gašenja žaruljice.
Trajanje upaljenosti ovisi o vremenskim uvjetima
(do oko trideset sekunda u ekstremnim klimatskim
uvjetima).
Ako se motor ne pokrene, ponovo uključite kontakt i
pričekajte gašenje žaruljice, zatim pokrenite motor.
Page 32 of 368

30
Provjera rada
Žaruljice isključenosti
Paljenje jedne od ovih žaruljica pokazuje da je odgovarajuća funkcija namjerno isključena.
Paljenje žaruljice može biti praćeno zvučnim signalom i porukom na ekranu.
Žaruljica
je upaljena
Uzrok
Rješenja / napomene
ASC/TCL
stalno. Sustav ASC/ TCL je isključen tipkom
u donjem dijelu armaturne ploče (na
strani vozača).
ASC/ TCL je isključen.
ASC: dinamičko odr žavanje
stabilnosti
TCL: sprečavanje proklizavanja
kotača. Uključite sustav ASC/ TCL pritiskom na tipku.
Sustav ASC/ TCL automatski postaje aktivan nakon
pokretanja motora.
Funkcija
Stop & Star t
(Auto Stop & Go)
stalno. Pritisnuta je tipka za isključivanje
funkcije Stop & Start (AS&G),
u donjem dijelu armaturne ploče,
na strani vozača.
Funkcija Stop & Start (AS&G) je
isključena. Ponovo pritisnite tipku za uključivanje funkcije
Stop & Start (AS&G).
Page 33 of 368

1
31
Provjera rada

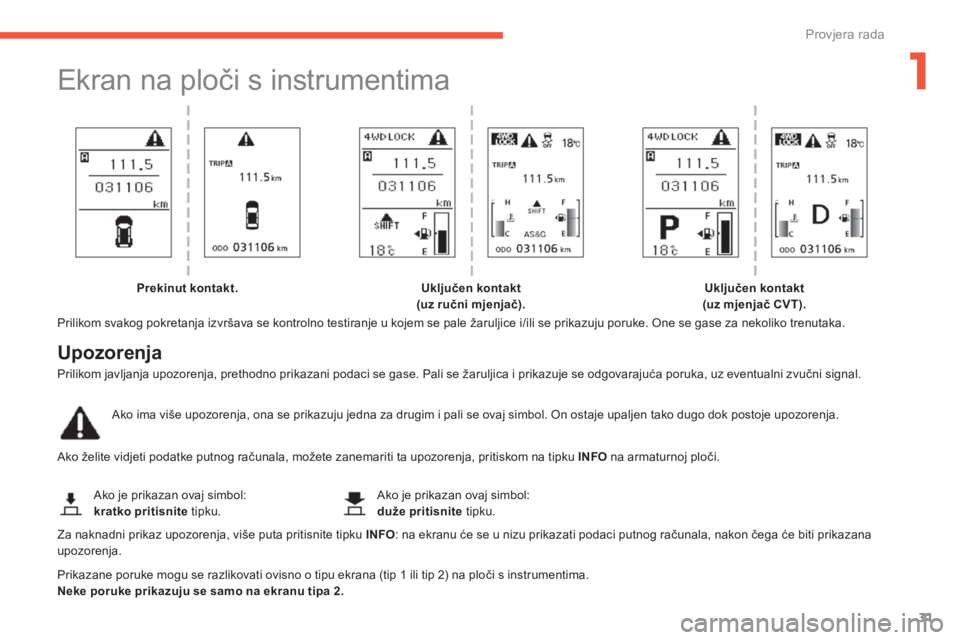

Ekran na ploči s instrumentima
Prilikom svakog pokretanja izvršava se kontrolno testiranje u kojem se pale žaruljice i/ili se prikazuju poruke. One se gase za nekoliko trenutaka.
Ako želite vidjeti podatke putnog računala, možete zanemariti ta upozorenja, pritiskom na tipku INFO
na armaturnoj ploči.
Prikazane poruke mogu se razlikovati ovisno o tipu ekrana (tip 1 ili tip 2) na ploči s instrumentima.
Neke poruke prikazuju se samo na ekranu tipa 2.
Ako je prikazan ovaj simbol:
kratko pritisnite
tipku. Ako je prikazan ovaj simbol:
duže pritisnite
tipku.
Prekinut kontakt.
Uključen kontakt
(uz ručni mjenjač).
Uključen kontakt
(uz mjenjač CVT).
Upozorenja
Prilikom javljanja upozorenja, prethodno prikazani podaci se gase. Pali se žaruljica i prikazuje se odgovarajuća poruka, uz eventualni zvučni signal.
Ako ima više upozorenja, ona se prikazuju jedna za drugim i pali se ovaj simbol. On ostaje upaljen tako dugo dok postoje upozorenja.
Za naknadni prikaz upozorenja, više puta pritisnite tipku INFO
: na ekranu će se u nizu prikazati podaci putnog računala, nakon čega će biti prikazana
upozorenja.
Page 34 of 368

32
Provjera rada
Ekran 1
Ekran 2
Uzrok
Rješenje / Radnja
Napomene
Poruke upozorenja (kontakt "OFF")
Zaboravili ste ugasiti svjetla. Ugasite svjetla postavljanjem
sklopke u položaj OFF. Oglašava se i isprekidani zvučni
signal.
Uključio se alarm.
Baterija sustava "Pristupa i
pokretanja bez ključa" je istrošena. Zamijenite bateriju (vidi "Zamjena
baterija").
Elektronički ključ koji imate uza se
nije prepoznat. Provjerite imate li odgovarajući
elektronički ključ. Ako se poruka i dalje javlja, obratite
se mreži CITROËN.
Elektronički ključ još se nalazi
u vozilu dok pokušavate izvana
zaključati vrata ili prtljažnik. Provjerite jeste li uzeli elektronički
ključ prije svakog zaključavanja
vozila.
Neka vrata ili prtljažnik nisu do kraja
zatvoreni prilikom zaključavanja
vozila izvana. Zatvorite vrata ili prtljažnik i
zaključajte vozilo.
Page 35 of 368

1
33
Provjera rada
Ekran 1
Ekran 2
Uzrok
Rješenje / Radnja
Napomene
Neispravnost sustava "Pristupa i
pokretanja bez ključa". Obratite se mreži CITROËN.
Neispravnost sustava elektroničkog
kodiranog pokretanja. Prekinite kontakt i ponovo pokrenite
motor. Ako problem i dalje postoji, obratite
se mreži CITROËN.
Elektronički ključ nije otkriven. Umetnite elektronički ključ u kućište
u pretincu za rukavice. Ne zaboravite izvaditi elektronički
ključ iz kućišta nakon pokretanja
motora.
Elektronički ključ nije izvađen iz
kućišta u pretincu za rukavice. Izvadite elektronički ključ iz kućišta
u pretincu za rukavice.
Stup upravljača je zaključan. Ponovo uključite kontakt i malo
okrenite obruč upravljača za
otključavanje stupa upravljača.
Motor je ugašen, a ručica mjenja
ča
nije u položaju P
. Postavite ručicu mjenjača u
položaj P
. Samo u vozilu s mjenjačem "CVT".
Page 36 of 368

34
Provjera rada
Ekran 1
Ekran 2
Uzrok
Rješenje / Radnja
Napomene
Stup upravljača nije se zaključao
nakon otvaranja vrata vozača. Zaključajte stup upravljača laganim
zakretanjem obruča upravljača prije
izlaska iz vozila.
Neispravnost električnog sustava. Obratite se mreži CITROËN ili nekoj
stručnoj radionici.
Page 37 of 368

1
35
Provjera rada
Ekran 1
Ekran 2
Uzrok
Rješenje / Radnja
Napomene
Poruke upozorenja (kontakt "ON")
Neispravnost električnog ser vo
upravljača. Zaustavite vozilo, pričekajte
nekoliko trenutaka i ponovo
pokrenite motor. Ako poruka ostane prikazana nakon
ponovnog pokretanja, obratite se
mreži CITROËN ili nekoj stručnoj
radionici.
Baterija sustava "Pristupa i
pokretanja bez ključa" je istrošena. Zamijenite bateriju (vidi "Zamjena
baterija").
Elektronički ključ koji imate uza se
nije prepoznat. Provjerite imate li odgovarajući
elektronički ključ. Ako je poruka i dalje prikazana,
obratite se mreži CITROËN.
Elektronički ključ je još u vozilu, a vi
pokušavate izvana zaključati vrata
ili prtljažnik. Provjerite jeste li uzeli elektronički
ključ prije svakog zaključavanja
vozila.
Neka vrata ili prtljažnik nisu do kraja
zatvoreni prilikom zaključavanja
vozila izvana. Zatvorite vrata ili prtljažnik i
zaključajte vozilo.
Neispravnost sustava "Pristupa i
pokretanja bez ključa". Obratite se mreži CITROËN.
Page 38 of 368

36
Provjera rada
Ekran 1
Ekran 2
Uzrok
Rješenje / Radnja
Napomene
Razina tekućine za kočnice u krugu
kočnica je preniska. Dolijte tekućinu za kočnice s
kataloškim brojem CITROËN. Ako problem i dalje postoji, obratite
se mreži CITROËN ili nekoj stručnoj
radionici.
Neispravnost sustava kočnica. Obavezno zaustavite vozilo u
najboljim uvjetima sigurnosti. Dajte provjeriti sustav u mreži
CITROËN ili u nekoj stručnoj
radionici.
Neispravnost sustava sprečavanja
blokiranja kotača (ABS). Obratite se mreži CITROËN ili nekoj
stručnoj radionici. Klasični sustav kočnica i dalje
djeluje, bez ser vo uređaja, ali
preporučuje se zaustavljanje vozila.
Neka vrata ili prtljažnik nisu do kraja
zatvoreni. Zatvorite vrata ili prtljažnik. Nezatvorena vrata ili prtljažnik
prikazuju se na ekranu.
Poklopac motora nije do kraja
zatvoren. Zatvorite poklopac motora.
Neispravnost sustava elektroničkog
kodiranog pokretanja. Prekinite kontakt i ponovo pokrenite
motor. Ako problem i dalje postoji, obratite
se mreži CITROËN.
Vrata vozača su otvorena, a kontakt
nije prekinut. Prekinite kontakt prije izlaska iz
vozila.
Page 39 of 368

1
37
Provjera rada
Ekran 1
Ekran 2
Uzrok
Rješenje / Radnja
Napomene
Neispravnost stupa upravljača. Obavezno zaustavite vozilo u
najboljim uvjetima sigurnosti. Obratite se mreži CITROËN ili nekoj
stručnoj radionici.
Neispravnost električnog sustava. Zaustavite vozilo i obratite se
mreži CITROËN ili nekoj stručnoj
radionici.
Temperatura u rashladnom sustavu
je previsoka. Pričekajte da se motor ohladi
prije dolijevanja tekućine ako je
to potrebno. Ako problem i dalje
postoji, obratite se mreži CITROËN
ili nekoj stručnoj radionici. Obavezno zaustavite vozilo u
najboljim uvjetima sigurnosti.
Temperatura ulja u mjenjaču CVT je
previsoka. Zaustavite vozilo i obratite se
mreži CITROËN ili nekoj stručnoj
radionici.
Vozač nije zakopčao ili je otkopčao
svoj sigurnosni pojas. Zakopčajte sigurnosni pojas. Ako vozite bez zakopčanog pojasa,
na to vas upozorava neprekidni
zvučni signal.
Neispravnost kruga goriva. Obratite se mreži CITROËN ili nekoj
stručnoj radionici.
Page 40 of 368

38
Provjera rada
Ekran 1
Ekran 2
Uzrok
Rješenje / Radnja
Napomene
Pokrenuli ste vozilo uz pritegnutu
parkirnu kočnicu. Otpustite parkirnu kočnicu.
Prenizak tlak motornog ulja ili
neispravnost u krugu ulja. Zaustavite vozilo i obratite se
mreži CITROËN ili nekoj stručnoj
radionici.
Neispravno punjenje akumulatora. Zaustavite vozilo i obratite se
mreži CITROËN ili nekoj stručnoj
radionici.
Neispravnost zračnih jastuka ili
zatezača. Obratite se mreži CITROËN ili nekoj
stručnoj radionici radi provjere
sustava.
Neispravnost automatskog
podešavanja farova. Obratite se mreži CITROËN ili nekoj
stručnoj radionici. Samo u vozilu sa ksenonskim
žaruljama.
Neispravnost sustava dinamičkog
održavanja stabilnosti (ASC). Obratite se mreži CITROËN ili nekoj
stručnoj radionici.
Neispravnost sustava pogona na
četiri kotača. Obratite se mreži CITROËN ili nekoj
stručnoj radionici.
