CITROEN C4 AIRCROSS 2016 InstruktionsbÖcker (in Swedish)

189
C4-Aircross_sv_Chap07_info-pratiques_ed01-2014
Säkringar i
instrumentbrädan
Säkringsdosan har placerats i den nedre delen
av instrumentbrädan (på den vänstra sidan).
Så här kommer du åt säkringarna
F Lossa locket och ta bort det helt genom att dra det mot dig. Säkring nr
Styrka Säkrad strömkrets
1* 30 A
Kupéfläkt.
2 15

A
Bromsljus, tredje bromsljus.
3 10

A
Dimljus bak.
4 30 A
Vindrutetorkare fram, vindrutespolare.
6 20 A
Centrallås, elektriska yttre backspeglar.
7 15

A
Bilradio, telematik, USB-dosa, handsfree-utrustning.
8 7, 5

A
Nyckel med fjärrkontroll, styrbox för luftkonditionering,
instrumenttavla, elektriska fönsterhissar, regn- och
ljussensorer, larm, manöverpanel, reglage under ratten.
9 15

A
Kupébelysning och belysning i instrumenttavla.
10 15
AVarningsblinkers.
11 15


ABakrutetorkare.
12 7, 5


AInstrumenttavla, flerfunktionsdisplay, parkeringshjälp,
eluppvärmda säten, avfrostning av bakrutan, solskyddsgardin,
automatisk strålkastarinställning.
13 15


ACigarettändare, tillbehörsuttag.
15 20
ASolskyddsgardin.
16 10


AYttre backspeglar, bilradio.
7
Praktisk information

190
C4-Aircross_sv_Chap07_info-pratiques_ed01-2014
* Maxisäkringarna ger elsystemet ett extra skydd. Alla ingrepp på maxisäkringarna ska utföras av en CITROËN-verkstad eller en annan kvalificerad verkstad.
Säkring nr
Styrka Säkrad strömkrets
18 7, 5

A
Backljus.
19 15

A
Tillbehörsuttag.
20 * 30 A
Reglage för elektriska fönsterhissar.
21* 30 A
Avfrostning bakruta.
22 7, 5

A
Avfrostning av yttre backspeglar.
24 25 A
Elstyrda säten för förare och passagerare.
25 30 A
Eluppvärmda säten.
Praktisk information

191
C4-Aircross_sv_Chap07_info-pratiques_ed01-2014

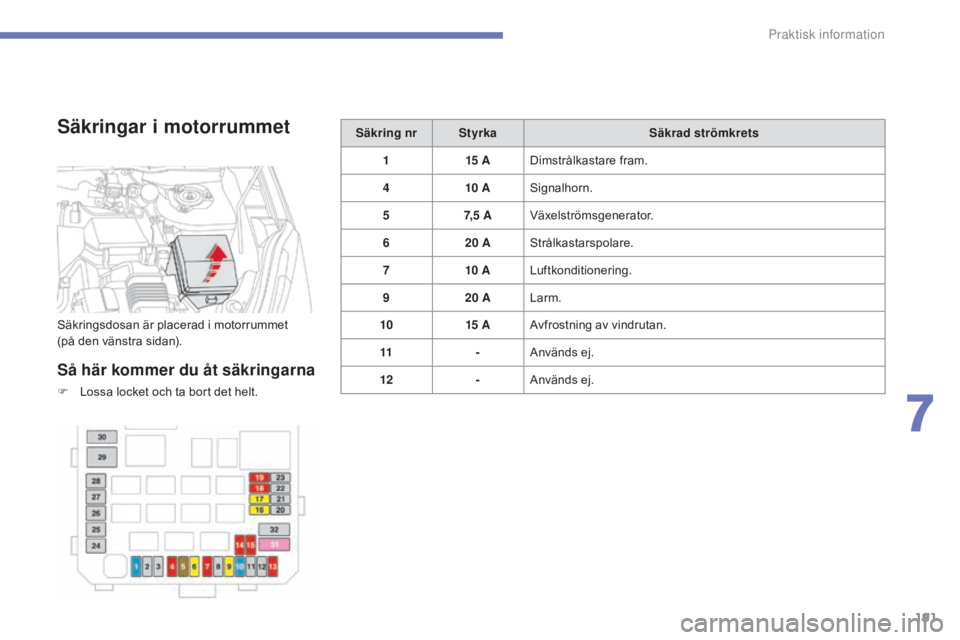

Säkringar i motorrummet
Så här kommer du åt säkringarna
F Lossa locket och ta bort det helt.Säkring nr
Styrka Säkrad strömkrets
1 15

A
Dimstrålkastare fram.
4 10

A
Signalhorn.
5 7, 5

A
Växelströmsgenerator.
6 20 A
Strålkastarspolare.
7 10

A
Luftkonditionering.
9 20 A
Larm.
10 15

A
Avfrostning av vindrutan.
11 -Används ej.
12 -Används ej.
Säkringsdosan är placerad i motorrummet
(på den vänstra sidan).
7
Praktisk information

192
C4-Aircross_sv_Chap07_info-pratiques_ed01-2014

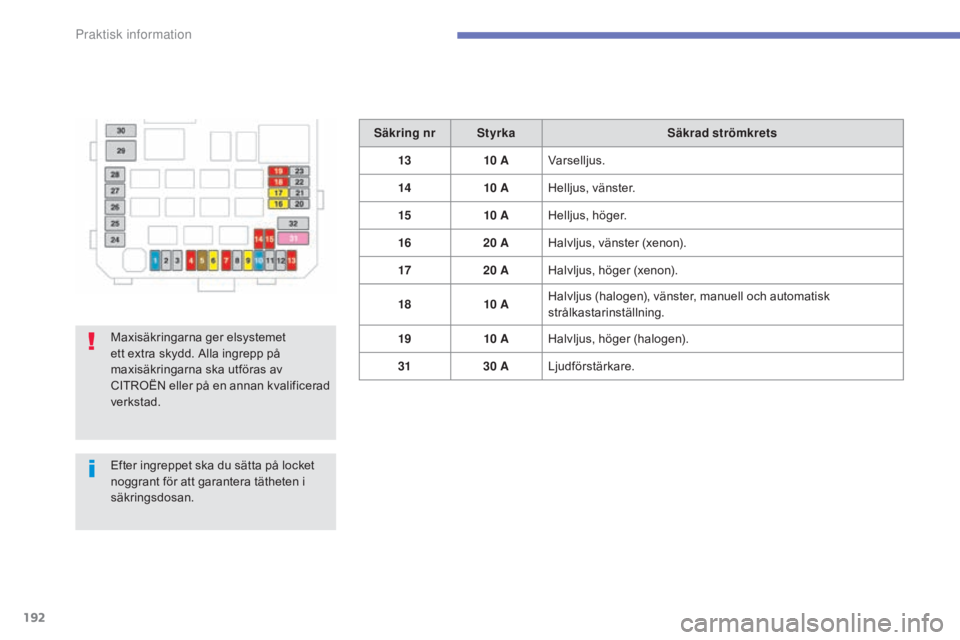

Säkring nrStyrka Säkrad strömkrets
13 10


AVarselljus.
14 10


AHelljus, vänster.
15 10


AHelljus, höger.
16 20
AHalvljus, vänster (xenon).
17 20
AHalvljus, höger (xenon).
18 10


AHalvljus (halogen), vänster, manuell och automatisk
strålkastarinställning.
19 10


AHalvljus, höger (halogen).
31 30
ALjudförstärkare.
Maxisäkringarna ger elsystemet
ett extra skydd. Alla ingrepp på
maxisäkringarna ska utföras av
CITROËN eller på en annan kvalificerad
verkstad.
Efter ingreppet ska du sätta på locket
noggrant för att garantera tätheten i
säkringsdosan.
Praktisk information

193
C4-Aircross_sv_Chap07_info-pratiques_ed01-2014

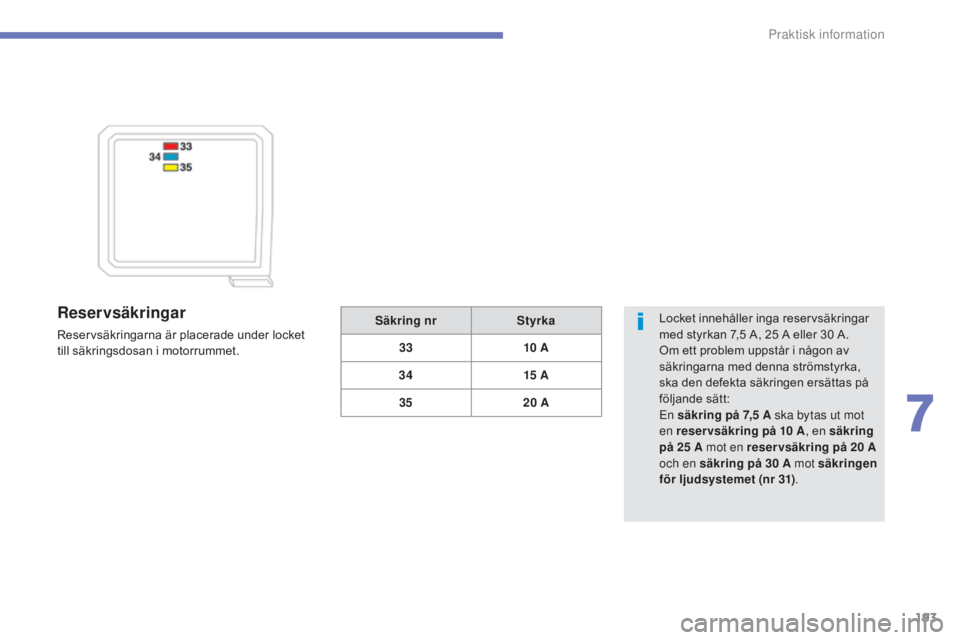

Reservsäkringar
Reservsäkringarna är placerade under locket
till säkringsdosan i motorrummet.Locket innehåller inga reservsäkringar
med styrkan 7,5
A, 25 A eller 30 A.
Om ett problem uppstår i någon av
säkringarna med denna strömstyrka,
ska den defekta säkringen ersättas på
följande sätt:
En säkring på 7,5
A ska bytas ut mot
en reser vsäkring på 10
A, en säkring
på 25
A mot en reservsäkring på 20

A
och en säkring på 30
A mot säkringen
för ljudsystemet (nr 31) .
Säkring nr
Styrka
33 10
A
34 15


A
35 20
A
7
Praktisk information

194
C4-Aircross_sv_Chap07_info-pratiques_ed01-2014

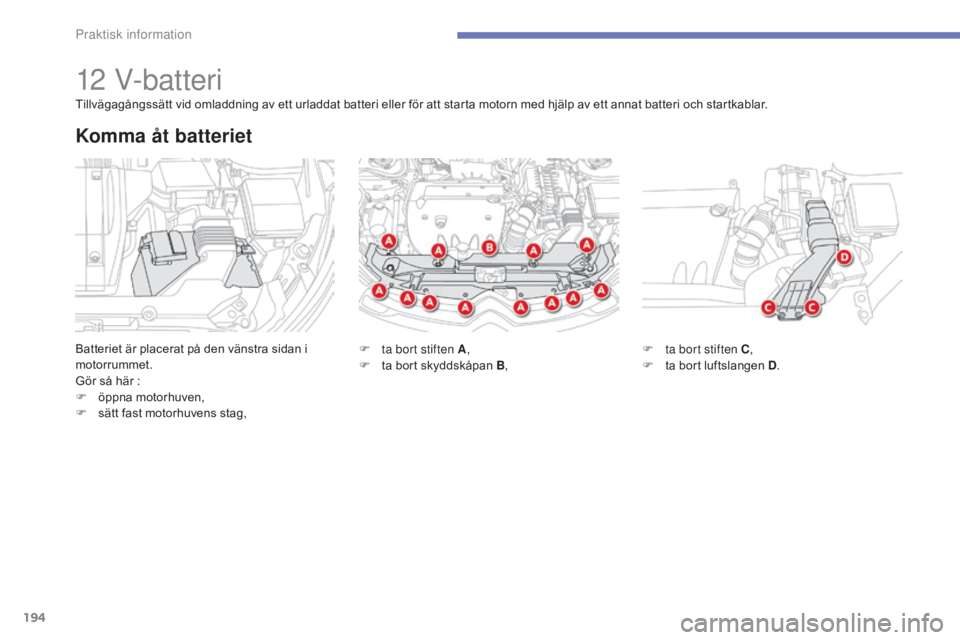

12 V-batteri
Batteriet är placerat på den vänstra sidan i
motorrummet.
Gör så här :
F

ö
ppna motorhuven,
F

s
ätt fast motorhuvens stag,
Komma åt batteriet
Tillvägagångssätt vid omladdning av ett urladdat batteri eller för att starta motorn med hjälp av ett annat batteri och startkablar.
F
t
a bort stiften A,
F

t
a bort skyddskåpan B, F

t
a bort stiften C,
F

t
a bort luftslangen D.
Praktisk information

195
C4-Aircross_sv_Chap07_info-pratiques_ed01-2014
Kontrollera elektrolytnivån och fyll på elektrolyt
om det behövs (se "Kontroll av nivåer").

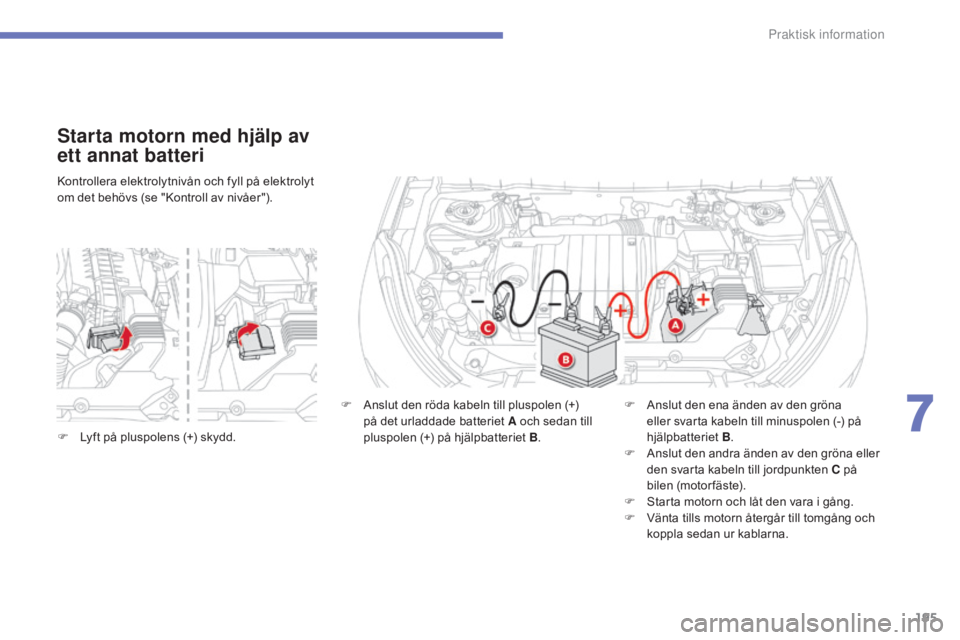

Starta motorn med hjälp av
ett annat batteri
F Anslut den röda kabeln till pluspolen (+) på det urladdade batteriet A och sedan till
pluspolen (+) på hjälpbatteriet B .F
A nslut den ena änden av den gröna
eller svarta kabeln till minuspolen (-) på
hjälpbatteriet B.
F

A
nslut den andra änden av den gröna eller
den svarta kabeln till jordpunkten C på
bilen (motor fäste).
F

S
tarta motorn och låt den vara i gång.
F

V
änta tills motorn återgår till tomgång och
koppla sedan ur kablarna.
F

L

yft på pluspolens (+) skydd.
7
Praktisk information

196
C4-Aircross_sv_Chap07_info-pratiques_ed01-2014
Batterierna innehåller skadliga ämnen
som t.ex. svavelsyra och bly. Batteriet
måste tas om hand i enlighet med
gällande bestämmelser och får under
inga omständigheter kastas bort med
hushållsavfall.
Lämna in småbatterier och bilbatterier
till ett godkänt uppsamlingsställe.Vänd plus och minus rätt och använd enbart en 12
V-laddare.
Koppla inte ur kabelskorna medan motorn är i gång.
Ladda inte upp batterier utan att först ha kopplat ur kabelskorna.
Bogsera inte igång bilen för att starta motorn om du har en växellåda "CVT".
Om bilens batteri inte används under
mer än en månad, rekommenderar vi att
du kopplar ur det.
Före urkoppling
Innan du kopplar ur batteriet måste du
vänta 2 minuter efter att tändningen slagits
ifrån.
Stäng rutorna och dörrarna innan du
kopplar ur batteriet.
Efter återanslutning
Efter att batteriet anslutits på nytt skall
du slå på tändningen och vänta 1 minut
innan du startar motorn, för att möjliggöra
initialisering av de elektroniska systemen.
Om små störningar förekommer efter
detta ingrepp är det skäl att kontakta
en CITROËN-verkstad eller en annan
kvalificerad verkstad.
F

K

oppla vid behov ur bilens batteri.
F

F

ölj de instruktioner som laddarens
tillverkare har lämnat.
F

A

nslut batteriet på nytt. Börja med
minuspolen (-).
F

K

ontrollera att klämmorna och kabelskorna
är rena. Om de är täckta av sulfat (vitaktig
eller grönaktig beläggning), måste de
rengöras.

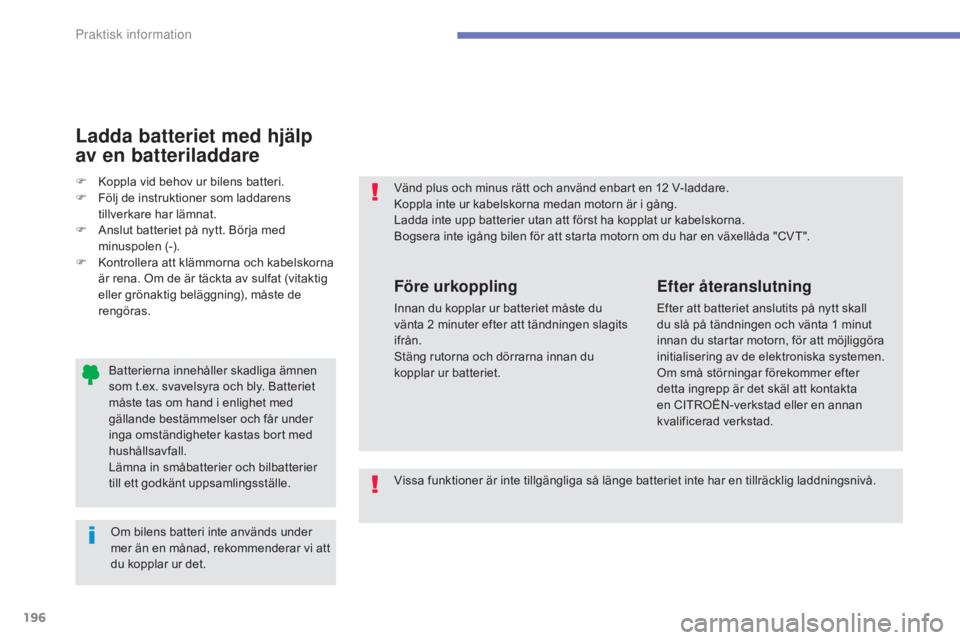

Ladda batteriet med hjälp
av en batteriladdare
Vissa funktioner är inte tillgängliga så länge batteriet inte har en tillräcklig laddningsnivå.
Praktisk information

197
C4-Aircross_sv_Chap07_info-pratiques_ed01-2014
Demontering av ett
torkarblad för vindrute-
eller bakrutetorkaren
F Lyft upp motsvarande arm.
F T a loss bladet genom att dra det utåt.

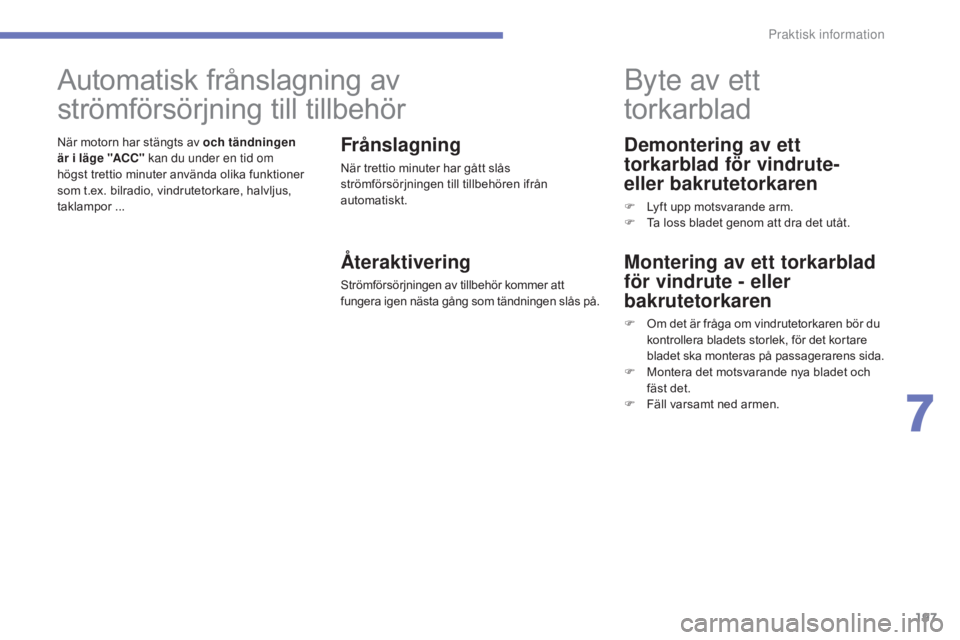

byte av ett
torkarblad
Montering av ett torkarblad
för vindrute - eller
bakrutetorkaren
F Om det är fråga om vindrutetorkaren bör du kontrollera bladets storlek, för det kortare
bladet ska monteras på passagerarens sida.
F

M
ontera det motsvarande nya bladet och
fäst det.
F

F
äll varsamt ned armen.
Automatisk frånslagning av
strömförsörjning till tillbehör
När motorn har stängts av och tändningen
är i läge "ACC" kan du under en tid om
högst trettio minuter använda olika funktioner
som t.ex. bilradio, vindrutetorkare, halvljus,
taklampor ...Frånslagning
När trettio minuter har gått slås
strömförsörjningen till tillbehören ifrån
automatiskt.
Återaktivering
Strömförsörjningen av tillbehör kommer att
fungera igen nästa gång som tändningen slås på.
7
Praktisk information

198
C4-Aircross_sv_Chap07_info-pratiques_ed01-2014

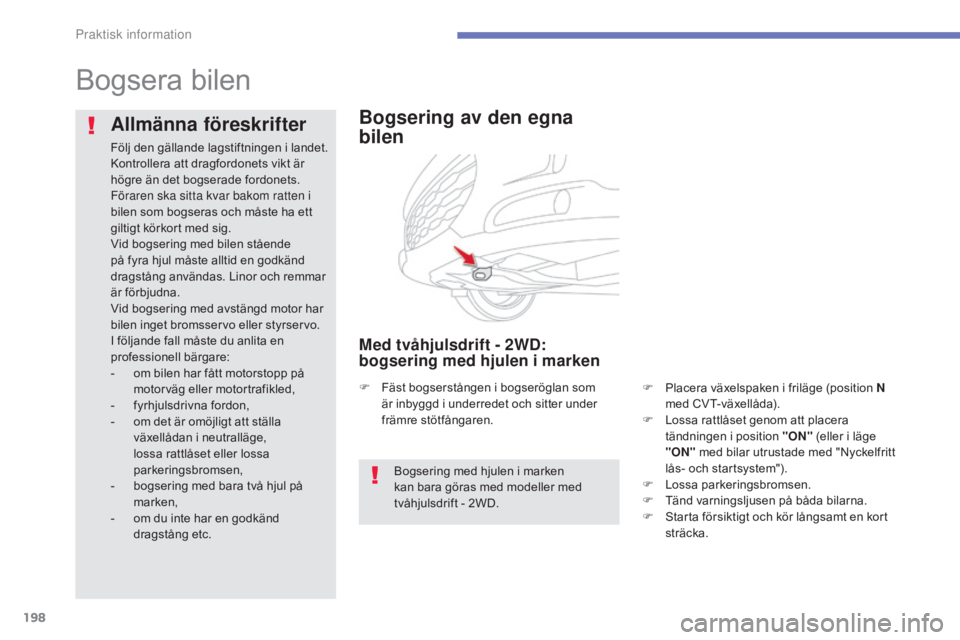

Bogsera bilen
Bogsering av den egna
bilen
Med tvåhjulsdrift - 2WD:
bogsering med hjulen i marken
F Placera växelspaken i friläge (position N med CVT-växellåda).
F

L
ossa rattlåset genom att placera
tändningen i position "ON" (eller i läge
"ON" med bilar utrustade med "Nyckelfritt
lås- och startsystem").
F

L
ossa parkeringsbromsen.
F

T
änd varningsljusen på båda bilarna.
F

S
tarta försiktigt och kör långsamt en kort
sträcka.
Allmänna föreskrifter
Följ den gällande lagstiftningen i landet.
Kontrollera att dragfordonets vikt är
högre än det bogserade fordonets.
Föraren ska sitta kvar bakom ratten i
bilen som bogseras och måste ha ett
giltigt körkort med sig.
Vid bogsering med bilen stående
på fyra hjul måste alltid en godkänd
dragstång användas. Linor och remmar
är förbjudna.
Vid bogsering med avstängd motor har
bilen inget bromsservo eller styrservo.
I följande fall måste du anlita en
professionell bärgare:
-

o
m bilen har fått motorstopp på
motorväg eller motortrafikled,
-

f
yrhjulsdrivna fordon,
-

o
m det är omöjligt att ställa
växellådan i neutralläge,
lossa rattlåset eller lossa
parkeringsbromsen,
-

b
ogsering med bara två hjul på
marken,
-

o
m du inte har en godkänd
dragstång etc. Bogsering med hjulen i marken
kan bara göras med modeller med
tvåhjulsdrift - 2WD.
F

F
äst bogserstången i bogseröglan som
är inbyggd i underredet och sitter under
främre stötfångaren.
Praktisk information
