CITROEN C4 AIRCROSS 2016 InstruktionsbÖcker (in Swedish)

209
C4-Aircross_sv_Chap08_verifications_ed01-2014
I motorrummet kan du kontrollera olika
vätskenivåer, byta vissa komponenter och
avlufta bränslesystemet.
Dieselmotorer
1. Behållare för spolarvätska för vindrutespolare och strålkastarspolare.
2.
B

ehållare för kylvätska.
3.
B

ehållare för bromsvätska.
4.
B

atteri.
5.
S

äkringsbox.
6.
Lu

ftfilter.
7.
O

ljemätsticka.
8.
P

åfyllning av motorolja.
9.
H

andpump*. 1,6
HDi 110
1,8


HDi 150
* Beroende på motor.
8
Kontroller

210
C4-Aircross_sv_Chap08_verifications_ed01-2014
Då symbolen börjar blinka snabbt
(ca två gånger per sekund), finns
det inte mycket bränsle kvar i tanken
(ca
5 liter).
Du måste absolut tanka, för att undvika
motorstopp.

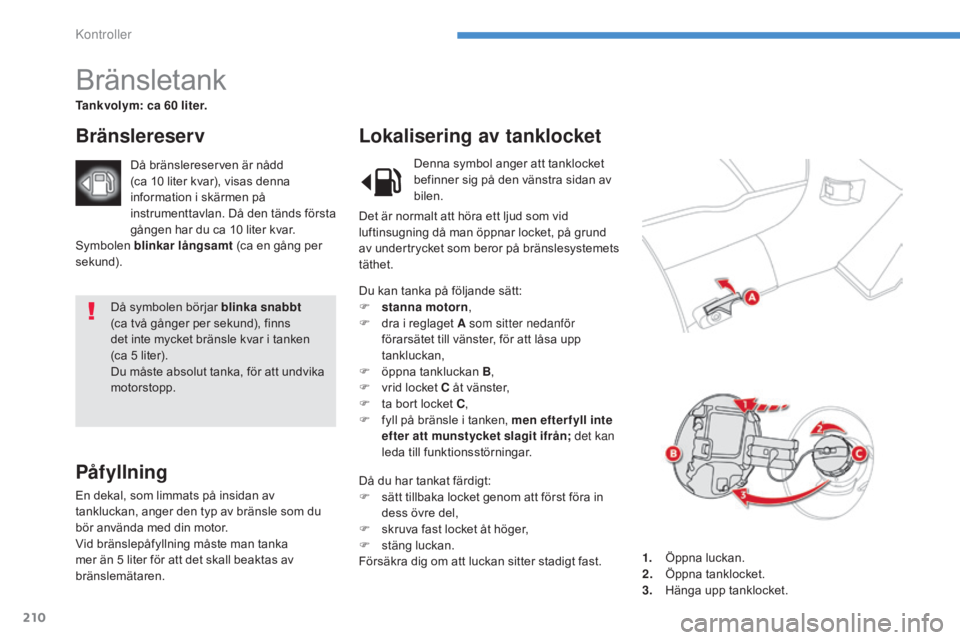

Bränsletank
Tankvolym: ca 60 liter.
Bränslereserv
Påfyllning
En dekal, som limmats på insidan av
tankluckan, anger den typ av bränsle som du
bör använda med din motor.
Vid bränslepåfyllning måste man tanka
mer än 5
liter för att det skall beaktas av
bränslemätaren.
Lokalisering av tanklocket
Då bränslereserven är nådd
(ca 10 liter kvar), visas denna
information i skärmen på
instrumenttavlan. Då den tänds första
gången har du ca
10 liter kvar.
Symbolen blinkar långsamt (ca en gång per
sekund).
1.
Ö

ppna luckan.
2.
Ö

ppna tanklocket.
3.
H

änga upp tanklocket.
Du kan tanka på följande sätt:
F

st
anna motorn,
F

d
ra i reglaget A som sitter nedanför
förarsätet till vänster, för att låsa upp
tankluckan,
F

ö
ppna tankluckan B,
F

v
rid locket C åt vänster,
F

t
a bort locket C,
F

f
yll på bränsle i tanken, men efter fyll inte
efter att munstycket slagit ifrån; det kan
leda till funktionsstörningar.
Då du har tankat färdigt:
F

s
ätt tillbaka locket genom att först föra in
dess övre del,
F

s
kruva fast locket åt höger,
F

s
täng luckan.
Försäkra dig om att luckan sitter stadigt fast. Denna symbol anger att tanklocket
befinner sig på den vänstra sidan av
bilen.
Det är normalt att höra ett ljud som vid
luftinsugning då man öppnar locket, på grund
av undertrycket som beror på bränslesystemets
täthet.
Kontroller

211
C4-Aircross_sv_Chap08_verifications_ed01-2014

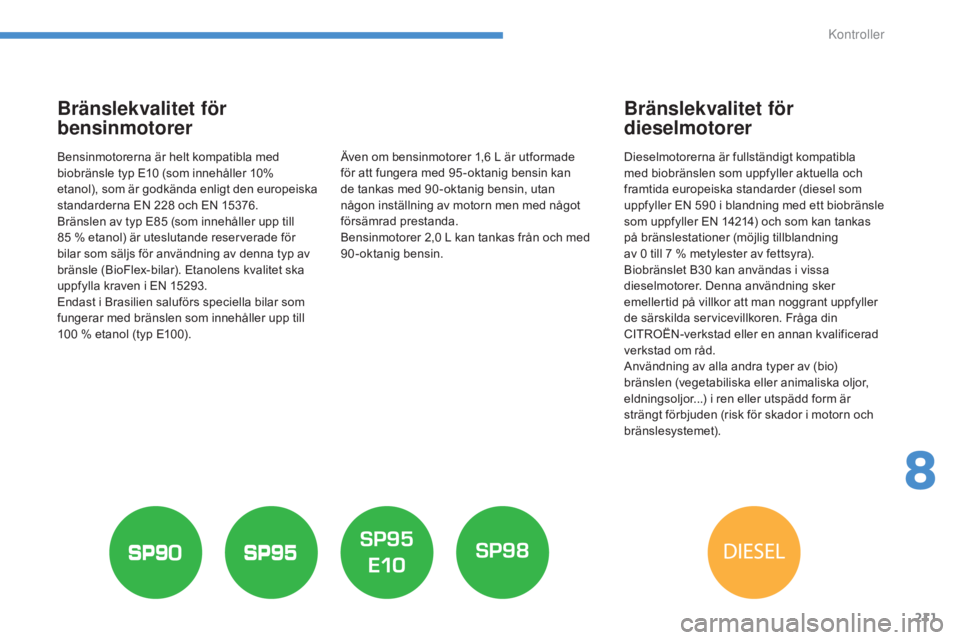

Bränslekvalitet för
bensinmotorer
Bensinmotorerna är helt kompatibla med
biobränsle typ E10 (som innehåller 10%
etanol), som är godkända enligt den europeiska
standarderna EN 228
och EN 15376.
Bränslen av typ E85
(som innehåller upp till
85
% etanol) är uteslutande reserverade för
bilar som säljs för användning av denna typ av
bränsle (BioFlex-bilar). Etanolens kvalitet ska
uppfylla kraven i EN 15293.
Endast i Brasilien saluförs speciella bilar som
fungerar med bränslen som innehåller upp till
100
% etanol (typ E100).
Bränslekvalitet för
dieselmotorer
Dieselmotorerna är fullständigt kompatibla
med biobränslen som uppfyller aktuella och
framtida europeiska standarder (diesel som
uppfyller EN 590 i blandning med ett biobränsle
som uppfyller EN 14214) och som kan tankas
på bränslestationer (möjlig tillblandning
av 0
till 7 % metylester av fettsyra).
Biobränslet B30
kan användas i vissa
dieselmotorer. Denna användning sker
emellertid på villkor att man noggrant uppfyller
de särskilda servicevillkoren. Fråga din
CITROËN-verkstad eller en annan kvalificerad
verkstad om råd.
Användning av alla andra typer av (bio)
bränslen (vegetabiliska eller animaliska oljor,
eldningsoljor...) i ren eller utspädd form är
strängt förbjuden (risk för skador i motorn och
bränslesystemet).
Även om bensinmotorer 1,6

L är utformade
för att fungera med 95 -oktanig bensin kan
de tankas med 90 -oktanig bensin, utan
någon inställning av motorn men med något
försämrad prestanda.
Bensinmotorer 2,0

L kan tankas från och med
90 -oktanig bensin.
8
Kontroller

212
C4-Aircross_sv_Chap08_verifications_ed01-2014

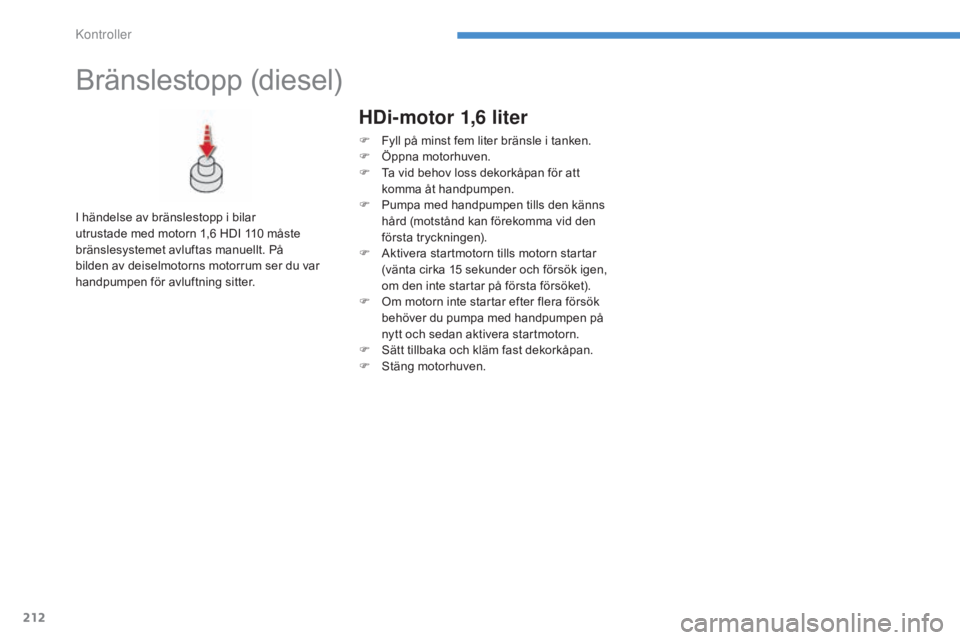

Bränslestopp (diesel)
I händelse av bränslestopp i bilar
utrustade med motorn 1,6 HDI 110 måste
bränslesystemet avluftas manuellt. På
bilden av deiselmotorns motorrum ser du var
handpumpen för avluftning sitter.
HDi-motor 1,6 liter
F Fyll på minst fem liter bränsle i tanken.
F Ö ppna motorhuven.
F

T
a vid behov loss dekorkåpan för att
komma åt handpumpen.
F

P
umpa med handpumpen tills den känns
hård (motstånd kan förekomma vid den
första tryckningen).
F

A
ktivera startmotorn tills motorn startar
(vänta cirka 15
sekunder och försök igen,
om den inte startar på första försöket).
F

O
m motorn inte startar efter flera försök
behöver du pumpa med handpumpen på
nytt och sedan aktivera startmotorn.
F

S
ätt tillbaka och kläm fast dekorkåpan.
F

S
täng motorhuven.
Kontroller

213
C4-Aircross_sv_Chap08_verifications_ed01-2014

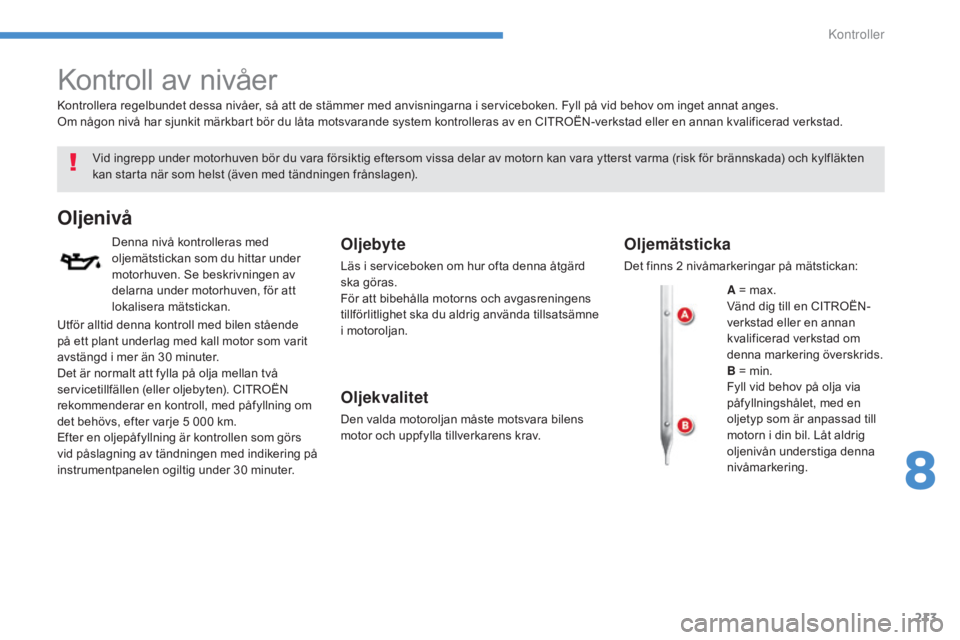

Kontroll av nivåer
Vid ingrepp under motorhuven bör du vara försiktig eftersom vissa delar av motorn kan vara ytterst varma (risk för brännskada) och kylfläkten
kan starta när som helst (även med tändningen frånslagen).
Oljenivå
Denna nivå kontrolleras med
oljemätstickan som du hittar under
motorhuven. Se beskrivningen av
delarna under motorhuven, för att
lokalisera mätstickan.Oljebyte
Läs i serviceboken om hur ofta denna åtgärd
ska göras.
För att bibehålla motorns och avgasreningens
tillförlitlighet ska du aldrig använda tillsatsämne
i motoroljan.
Oljekvalitet
Den valda motoroljan måste motsvara bilens
motor och uppfylla tillverkarens krav.
Kontrollera regelbundet dessa nivåer, så att de stämmer med anvisningarna i serviceboken. Fyll på vid behov om inget annat anges.
Om någon nivå har sjunkit märkbart bör du låta motsvarande system kontrolleras av en CITROËN-verkstad eller en annan kvalificerad verkstad.
Oljemätsticka
Det finns 2 nivåmarkeringar på mätstickan:
A = max.
Vänd dig till en CITROËN-
verkstad eller en annan
kvalificerad verkstad om
denna markering överskrids.
B = min.
Fyll vid behov på olja via
påfyllningshålet, med en
oljetyp som är anpassad till
motorn i din bil. Låt aldrig
oljenivån understiga denna
nivåmarkering.
Utför alltid denna kontroll med bilen stående
på ett plant underlag med kall motor som varit
avstängd i mer än 30

minuter.
Det är normalt att fylla på olja mellan två
servicetillfällen (eller oljebyten). CITROËN
rekommenderar en kontroll, med påfyllning om
det behövs, efter varje 5

000

km.
Efter en oljepåfyllning är kontrollen som görs
vid påslagning av tändningen med indikering på
instrumentpanelen ogiltig under 30

minuter.
8
Kontroller

214
C4-Aircross_sv_Chap08_verifications_ed01-2014

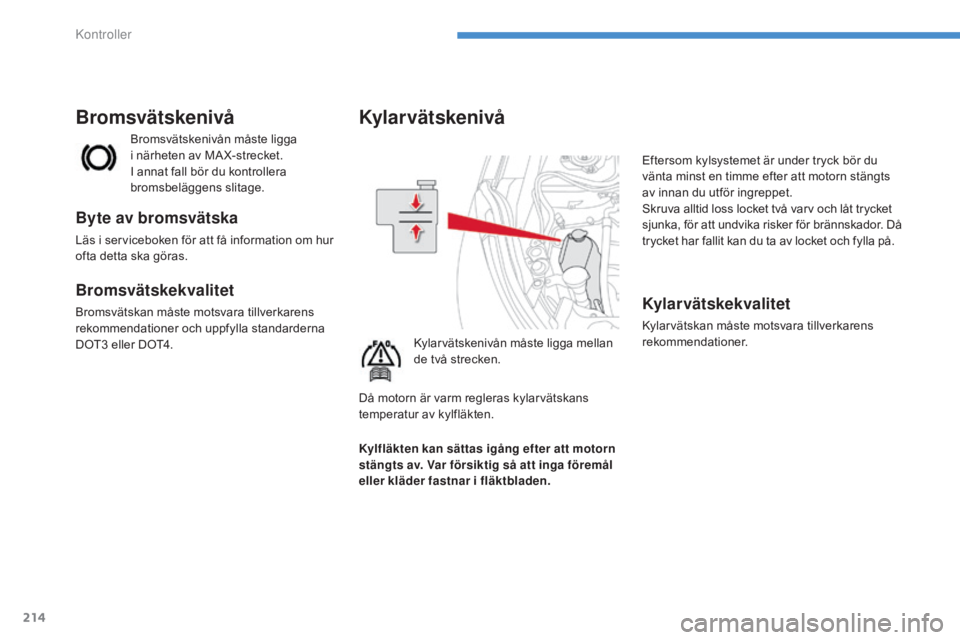

Kylar vätskenivå
Kylarvätskenivån måste ligga mellan
de två strecken.Eftersom kylsystemet är under tryck bör du
vänta minst en timme efter att motorn stängts
av innan du utför ingreppet.
Skruva alltid loss locket två varv och låt trycket
sjunka, för att undvika risker för brännskador. Då
trycket har fallit kan du ta av locket och fylla på.
Kylar vätskekvalitet
Kylarvätskan måste motsvara tillverkarens
rekommendationer.
Bromsvätskenivån måste ligga
i närheten av MA X-strecket.
I annat fall bör du kontrollera
bromsbeläggens slitage.
Bromsvätskenivå
Byte av bromsvätska
Läs i serviceboken för att få information om hur
ofta detta ska göras.
Bromsvätskekvalitet
Bromsvätskan måste motsvara tillverkarens
rekommendationer och uppfylla standarderna
DOT3
eller DOT4.
Kylfläkten kan sättas igång efter att motorn
stängts av. Var försiktig så att inga föremål
eller kläder fastnar i fläktbladen.
Då motorn är varm regleras kylarvätskans
temperatur av kylfläkten.
Kontroller

215
C4-Aircross_sv_Chap08_verifications_ed01-2014
Låt aldrig spillolja eller andra vätskor vara i
långvarig kontakt med huden.
Flertalet av dessa oljor och vätskor är skadliga
för hälsan och kan även vara mycket frätande.
Häll aldrig ut spillolja eller broms-,
kopplings- eller kylarvätska i avlopp
eller på marken.
Töm spillolja i särskilda behållare.
Rådfråga en CITROËN-verkstad eller
en annan kvalificerad verkstad.
Spillolja m.m.
Påfyllning
Påfyllning av tillsatsmedel måste snarast göras
på en CITROËN-verkstad eller på en annan
kvalificerad verkstad.
Tillsatsnivå
(versioner 1,6
H
Di 110
d
iesel
med partikelfilter)
En låg tillsatsnivå indikeras genom visning av
detta meddelande.
Spolar vätskekvalitet
För optimal rengöringseffekt får påfyllning eller
byte av denna vätska inte ske med vatten.
Spolarvätskenivå för vindrutespolare
och strålkastarspolare
För att kontrollera nivån eller fylla på
denna vätska ska du stanna bilen
och stänga av motorn.
F

Ö

ppna motorhuven och håll den öppen
med hjälp av staget.
F

Ö

ppna locket på behållaren för
spolarvätska.
F

K

ontrollera nivån med hjälp av nivåmätaren
och fyll på vätska vid behov.
F

S

ätt tillbaka locket på behållaren och stäng
motorhuven igen. Vintertid rekommenderas att du
använder en spolarvätska med
frostskyddsmedel.
8
Kontroller

216
C4-Aircross_sv_Chap08_verifications_ed01-2014

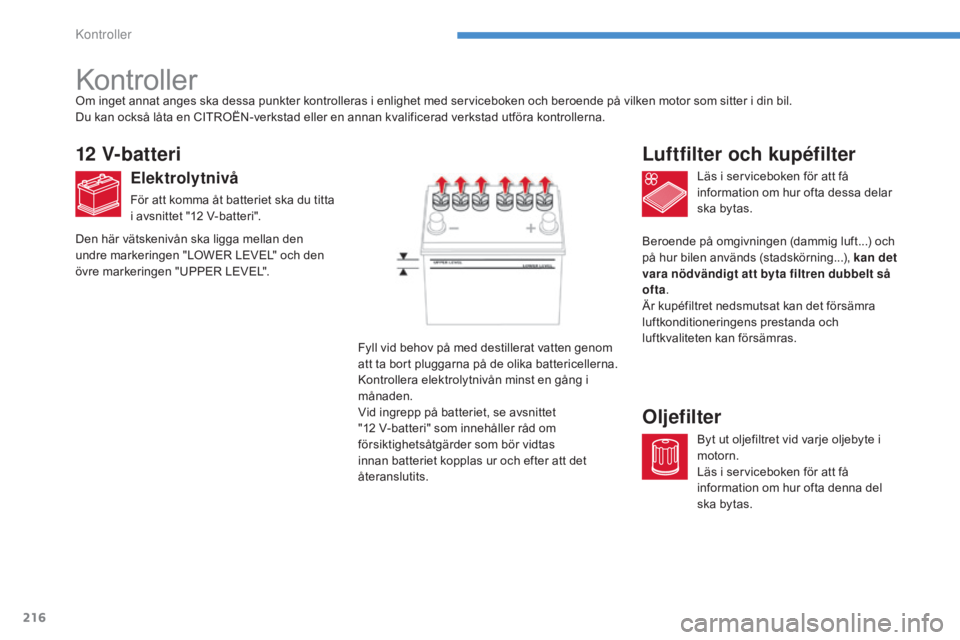

Kontroller
12 V-batteri
Elektrolytnivå
För att komma åt batteriet ska du titta
i avsnittet "12 V-batteri". Läs i serviceboken för att få
information om hur ofta dessa delar
ska bytas.
Luftfilter och kupéfilter
Byt ut oljefiltret vid varje oljebyte i
motorn.
Läs i serviceboken för att få
information om hur ofta denna del
ska bytas.
Oljefilter
Fyll vid behov på med destillerat vatten genom
att ta bort pluggarna på de olika battericellerna.
Kontrollera elektrolytnivån minst en gång i
månaden.
Vid ingrepp på batteriet, se avsnittet
"12
V-batteri" som innehåller råd om
försiktighetsåtgärder som bör vidtas
innan batteriet kopplas ur och efter att det
återanslutits.
Om inget annat anges ska dessa punkter kontrolleras i enlighet med serviceboken och beroende på vilken motor som sitter i din bil.
Du kan också låta en CITROËN-verkstad eller en annan kvalificerad verkstad utföra kontrollerna.
Den här vätskenivån ska ligga mellan den
undre markeringen "LOWER LEVEL" och den
övre markeringen "UPPER LEVEL".
Beroende på omgivningen (dammig luft...) och
på hur bilen används (stadskörning...), kan det
vara nödvändigt att byta filtren dubbelt så
ofta
.
Är kupéfiltret nedsmutsat kan det försämra
luftkonditioneringens prestanda och
luftkvaliteten kan försämras.
Kontroller

217
C4-Aircross_sv_Chap08_verifications_ed01-2014
Manuell växellåda
Läs mer i serviceboken om underhåll
på växellådan.
CVT-växellåda
Läs mer i serviceboken om underhåll
på CVT-växellådan.
Partikelfilter (diesel)
När partikelfiltret börjar sättas igen indikeras
det genom att denna kontrollampa tänds
tillfälligt, åtföljt av ett meddelande på
instrumenttavlans display.För att regenerera filtret rekommenderar
vi att du så fort som möjligt kör i en
hastighet av minst 40
km/tim under
20 cirka minuter när trafikläget tillåter
detta (med motorn 1,6 l HDi: kör i en
hastighet av minst 60
km/tim).
Om lampan fortsätter att lysa finns det
inte tillräckligt med tillsatsmedel, se
avsnittet "Tillsatsnivå".
I en ny bil kan det "lukta bränt" de
första gångerna som partikelfiltret
regenereras, vilket är helt normalt.
Efter en längre tids användning av bilen
i mycket låg hastighet eller på tomgång
kan du undantagsvis märka utsläpp av
vattenånga i avgasen vid gaspådrag.
Dessa har ingen inverkan på bilens
uppförande eller på miljön.
8
Kontroller

218
C4-Aircross_sv_Chap08_verifications_ed01-2014
Bromsarnas slitage beror på körstilen,
i synnerhet då det gäller bilar som
används i stadskörning, på korta
sträckor. Det kan vara nödvändigt att
kontrollera bromsarnas skick, även
mellan två servicebesök.
Bromsklotsar
För att få information om hur
bromsskivornas slitage kontrolleras
kan du kontakta en CI
t
ro
Ën-
v

erkstad eller en annan kvalificerad
verkstad.
Bromsskivornas slitage Parkeringsbroms
Om parkeringsbromsens rörelse
blir för lång eller om en försämrad
bromsverkan konstateras, måste
en justering göras även mellan två
servicebesök.
Använd endast produkter som
rekommenderas av CITROËN eller
produkter med likvärdig kvalitet och
likvärdiga egenskaper.
För att optimera funktionen i så viktiga
komponenter som bromssystemet,
rekommenderar CI
t

ro
Ën s
pecifika
produkter.
Vintertid, när du har tvättat bilen eller
när det är fuktigt ute, kan is bildas
på bromsskivor och bromsklossar:
bromsverkan kan försämras. Bromsa
kort upprepade gånger för att torka och
ta bort is på bromsarna.
Låt en CITROËN-verkstad eller en annan
kvalificerad verkstad kontrollera systemet.
Om inget läckage förekommer i kretsen,
anger en sänkning av bromsvätskenivån att
bromsklotsarna är slitna.
Kontroller
