CITROEN C4 AIRCROSS 2016 Upute Za Rukovanje (in Croatian)

189
C4-aircross_hr_Chap07_info-pratiques_ed01-2014

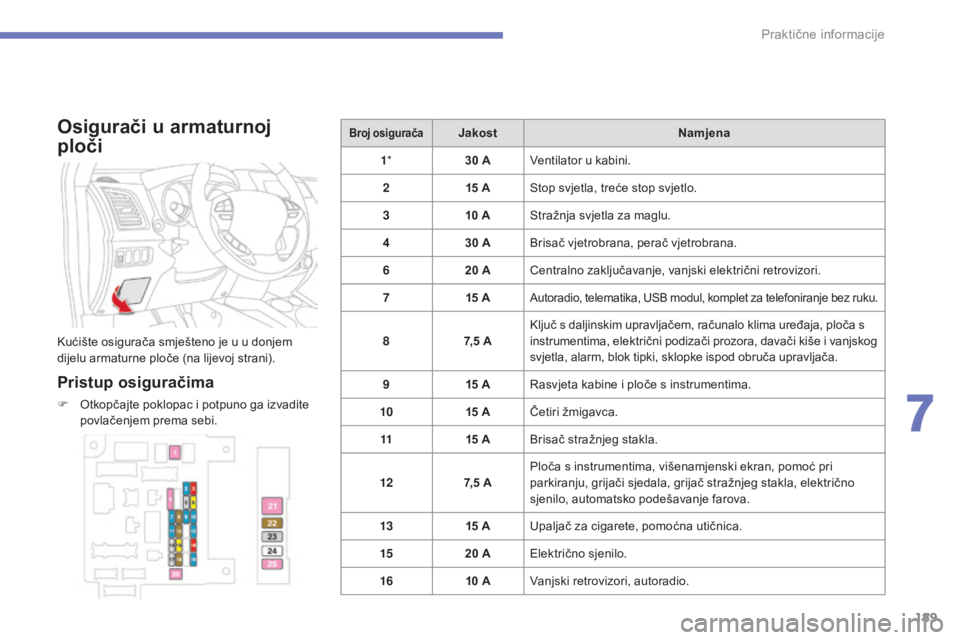

Osigurači u armaturnoj
ploči
kućište osigurača smješteno je u u donjem
dijelu armaturne ploče (na lijevoj strani).
Pristup osiguračima
F otkopčajte poklopac i potpuno ga izvadite
povlačenjem prema sebi.
Broj osiguračaJakost Namjena
1 * 30
A Ventilator u kabini.
2 15
A
st
op svjetla, treće stop svjetlo.
3 10
A
st
ražnja svjetla za maglu.
4 30
A Brisač vjetrobrana, perač vjetrobrana.
6 20
A Centralno zaključavanje, vanjski električni retrovizori.
7 15
A
autoradio, telematika, UsB modul, komplet za telefoniranje bez ruku.
87,5 Akl juč s daljinskim upravljačem, računalo klima uređaja, ploča s
instrumentima, električni podizači prozora, davači kiše i vanjskog
svjetla, alarm, blok tipki, sklopke ispod obruča upravljača.
9 15
A
ra
svjeta kabine i ploče s instrumentima.
10 15
A
če
tiri žmigavca.
11 15
ABrisač stražnjeg stakla.
12 7,5
APloča s instrumentima, višenamjenski ekran, pomoć pri
parkiranju, grijači sjedala, grijač stražnjeg stakla, električno
sjenilo, automatsko podešavanje farova.
13 15
AUpaljač za cigarete, pomoćna utičnica.
15 20
A
ele
ktrično sjenilo.
16 10
AVanjski retrovizori, autoradio.
7
Praktične informacije

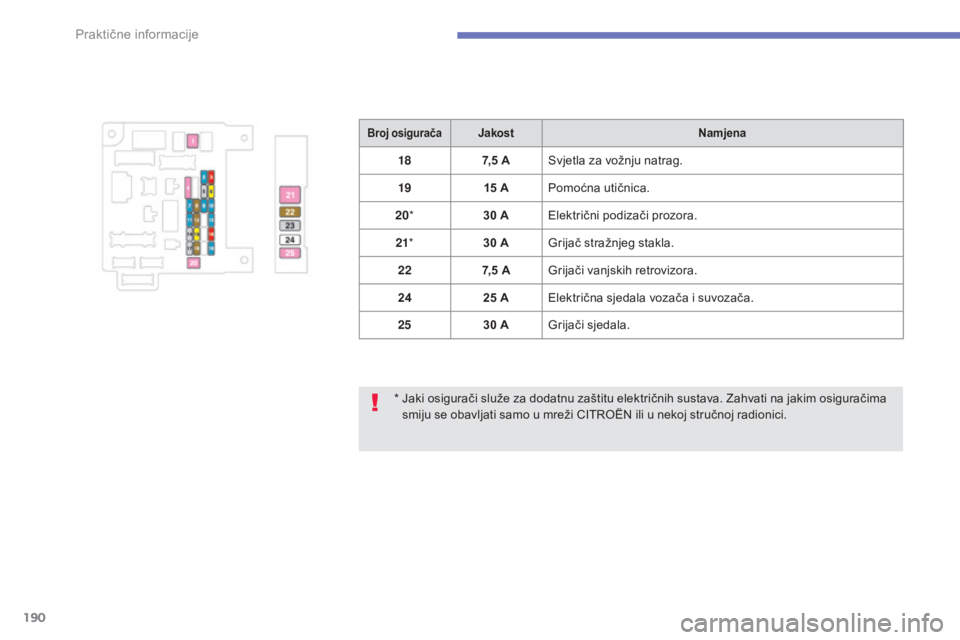

190
C4-aircross_hr_Chap07_info-pratiques_ed01-2014
* Jaki osigurači služe za dodatnu zaštitu električnih sustava. za hvati na jakim osiguračima
smiju se obavljati samo u mreži CiTr oËn ili u nekoj stručnoj radionici.
Broj osiguračaJakostNamjena
187,5 Asv jetla za vožnju natrag.
19 15
APomoćna utičnica.
20 * 30
A
el
ektrični podizači prozora.
21 * 30
AGrijač stražnjeg stakla.
22 7,5
AGrijači vanjskih retrovizora.
24 25
A
el
ektrična sjedala vozača i suvozača.
25 30
AGrijači sjedala.
Praktične informacije

191
C4-aircross_hr_Chap07_info-pratiques_ed01-2014

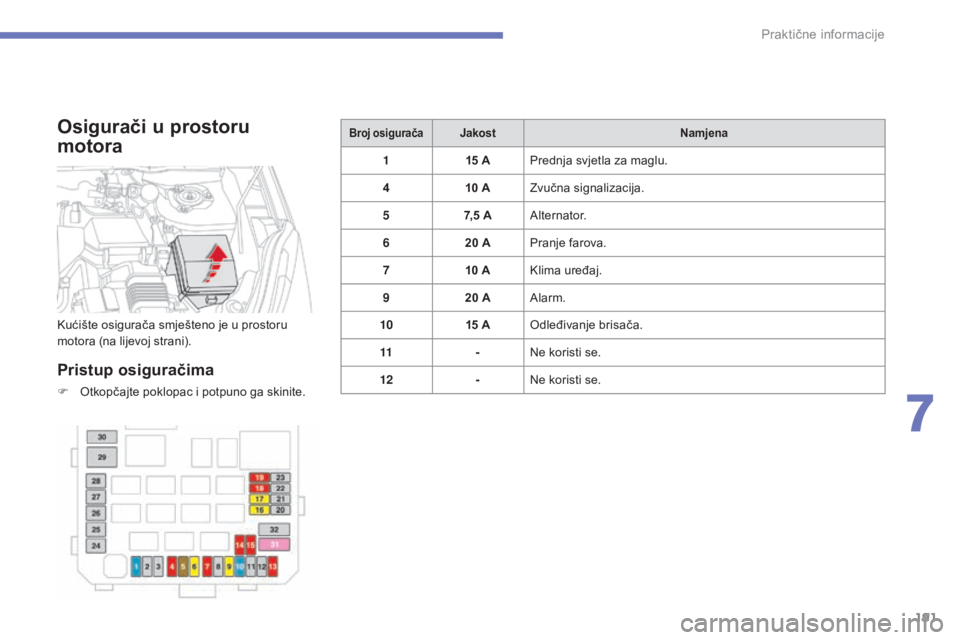

Osigurači u prostoru
motora
Pristup osiguračima
F otkopčajte poklopac i potpuno ga skinite.
Broj osiguračaJakost Namjena
115 APrednja svjetla za maglu.
4 10
A
zv
učna signalizacija.
5 7,5
A
al
ternator.
6 20
APranje farova.
7 10
A
kl
ima uređaj.
9 20
A
alar
m.
10 15
A
od
leđivanje brisača.
11 -
ne k

oristi se.
12 -
ne k

oristi se.
ku

ćište osigurača smješteno je u prostoru
motora (na lijevoj strani).
7
Praktične informacije

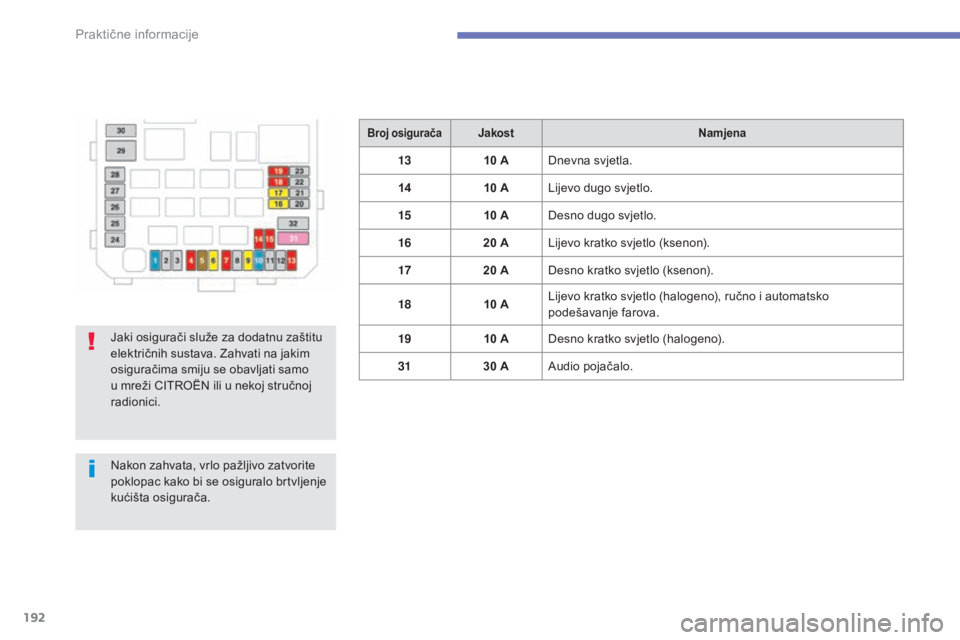

192
C4-aircross_hr_Chap07_info-pratiques_ed01-2014
Broj osiguračaJakost Namjena
1310 Adn evna svjetla.
14 10
ALijevo dugo svjetlo.
15 10
A
de
sno dugo svjetlo.
16 20
ALijevo kratko svjetlo (ksenon).
17 20
A
de
sno kratko svjetlo (ksenon).
18 10
ALijevo kratko svjetlo (halogeno), ručno i automatsko
podešavanje farova.
19 10
A
de
sno kratko svjetlo (halogeno).
31 30
A
au
dio pojačalo.
Jaki osigurači služe za dodatnu zaštitu
električnih sustava.
z
a

hvati na jakim
osiguračima smiju se obavljati samo
u mreži C
iTr

o
Ën

ili u nekoj stručnoj
radionici.
na

kon zahvata, vrlo pažljivo zatvorite
poklopac kako bi se osiguralo brtvljenje
kućišta osigurača.
Praktične informacije

193
C4-aircross_hr_Chap07_info-pratiques_ed01-2014

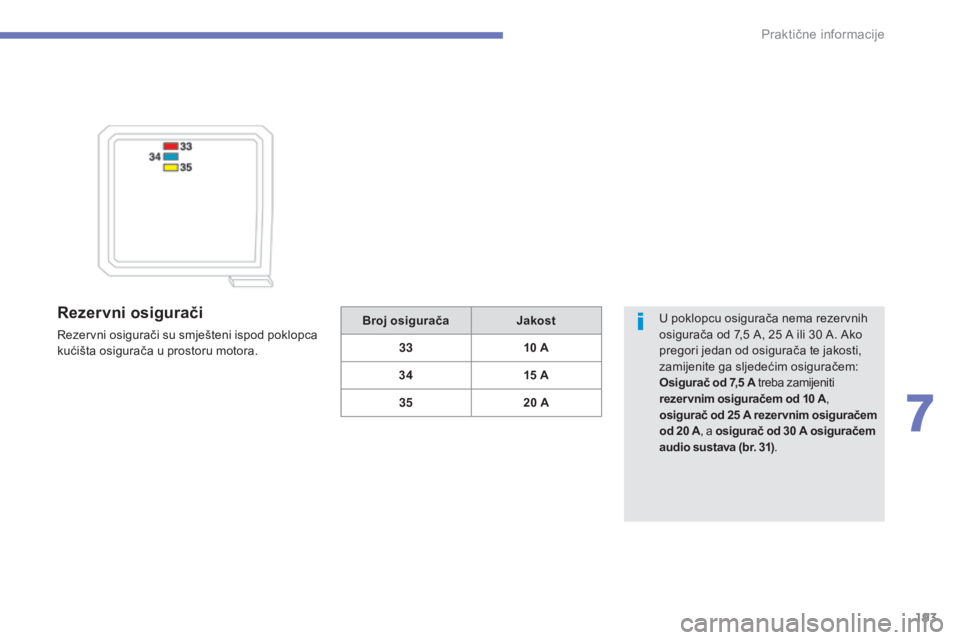

Rezervni osigurači
rezervni osigurači su smješteni ispod poklopca
kućišta osigurača u prostoru motora. U poklopcu osigurača nema rezervnih
osigurača od 7,5
a, 2 5 a ili 30 a. ak o
pregori jedan od osigurača te jakosti,
zamijenite ga sljedećim osiguračem:
Osigurač od 7,5
A treba zamijeniti
rezer vnim osiguračem od 10
A,
osigurač od 25
A rezer vnim osiguračem
od 20
A, a osigurač od 30
A osiguračem
audio sustava (br. 31) .
Broj osigurača
Jakost
33 10
A
34 15
A
35 20
A
7
Praktične informacije

194
C4-aircross_hr_Chap07_info-pratiques_ed01-2014

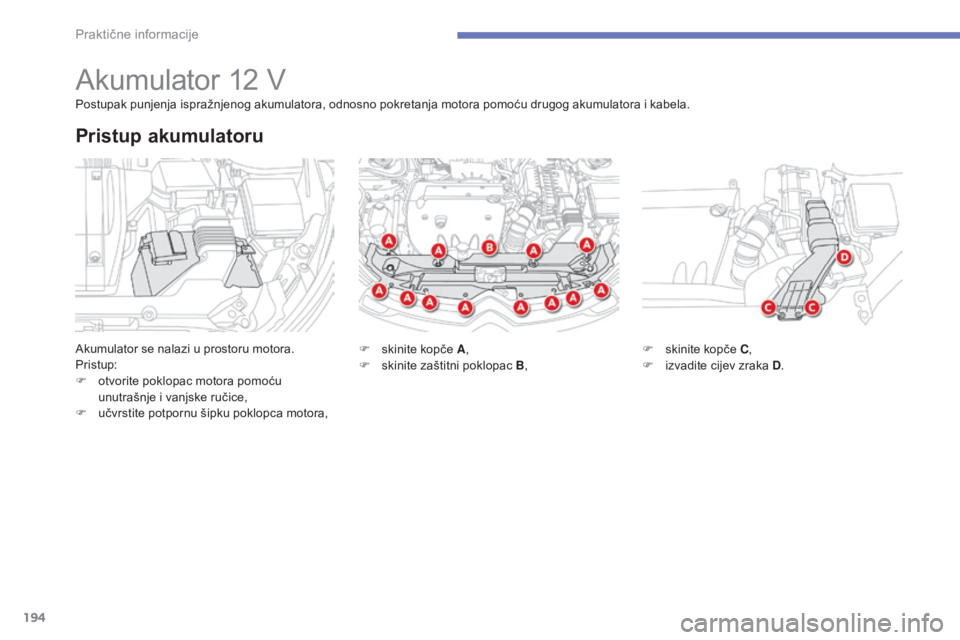

akumulator 12 V
akumulator se nalazi u prostoru motora.
Pristup:
F

o
tvorite poklopac motora pomoću
unutrašnje i vanjske ručice,
F

u
čvrstite potpornu šipku poklopca motora,
Pristup akumulatoru
Postupak punjenja ispražnjenog akumulatora, odnosno pokretanja motora pomoću drugog akumulatora i kabela.
F
s
kinite kopče A,
F

s
kinite zaštitni poklopac B,F

s
kinite kopče C,
F

i
zvadite cijev zraka D.
Praktične informacije

195
C4-aircross_hr_Chap07_info-pratiques_ed01-2014
Provjerite razinu elektrolita i dolijte ako je
potrebno (vidi "Provjere razine tekućina").

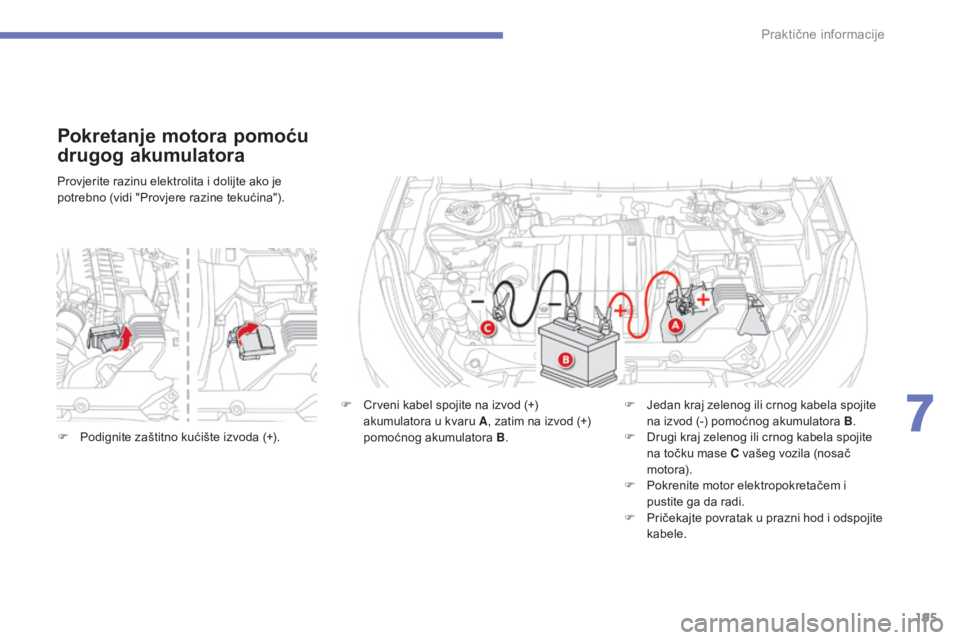

Pokretanje motora pomoću
drugog akumulatora
F Crveni kabel spojite na izvod (+)
akumulatora u kvaru A , zatim na izvod (+)
pomoćnog akumulatora B .F
J edan kraj zelenog ili crnog kabela spojite
na izvod (-) pomoćnog akumulatora B.
F
d
r
ugi kraj zelenog ili crnog kabela spojite
na točku mase C vašeg vozila (nosač
motora).
F

P
okrenite motor elektropokretačem i
pustite ga da radi.
F

P
ričekajte povratak u prazni hod i odspojite
kabele.
F

P

odignite zaštitno kućište izvoda (+).
7
Praktične informacije

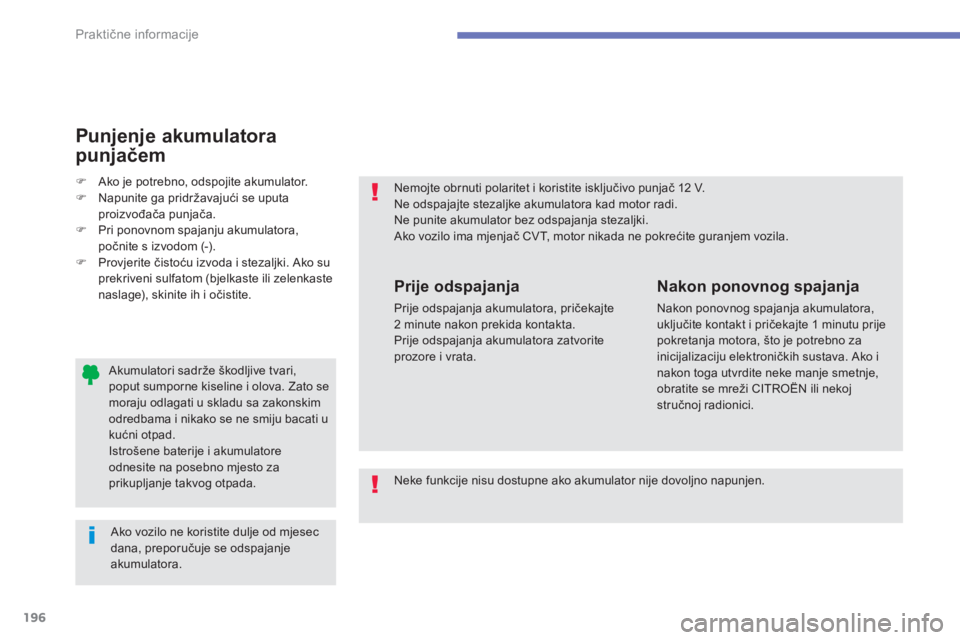

196
C4-aircross_hr_Chap07_info-pratiques_ed01-2014
akumulatori sadrže škodljive tvari,
poput sumporne kiseline i olova. za
to se
moraju odlagati u skladu sa zakonskim
odredbama i nikako se ne smiju bacati u
kućni otpad.
is

trošene baterije i akumulatore
odnesite na posebno mjesto za
prikupljanje takvog otpada.
ne
mojte obrnuti polaritet i koristite isključivo punjač 12 V.
ne o

dspajajte stezaljke akumulatora kad motor radi.
ne p

unite akumulator bez odspajanja stezaljki.
ak

o vozilo ima mjenjač CVT, motor nikada ne pokrećite guranjem vozila.
ak

o vozilo ne koristite dulje od mjesec
dana, preporučuje se odspajanje
akumulatora.
Prije odspajanja
Prije odspajanja akumulatora, pričekajte
2 minute nakon prekida kontakta.
Prije odspajanja akumulatora zatvorite
prozore i vrata.
Nakon ponovnog spajanja
nakon ponovnog spajanja akumulatora,
uključite kontakt i pričekajte 1 minutu prije
pokretanja motora, što je potrebno za
inicijalizaciju elektroničkih sustava.
a
k
o i
nakon toga utvrdite neke manje smetnje,
obratite se mreži C
iTr

o
Ën
ili nekoj
stručnoj radionici.
F
a
k

o je potrebno, odspojite akumulator.
F
n
a

punite ga pridržavajući se uputa
proizvođača punjača.
F

P

ri ponovnom spajanju akumulatora,
počnite s izvodom (-).
F

P

rovjerite čistoću izvoda i stezaljki.
a
k

o su
prekriveni sulfatom (bjelkaste ili zelenkaste
naslage), skinite ih i očistite.
Punjenje akumulatora
punjačem
neke funkcije nisu dostupne ako akumulator nije dovoljno napunjen.
Praktične informacije

197
C4-aircross_hr_Chap07_info-pratiques_ed01-2014

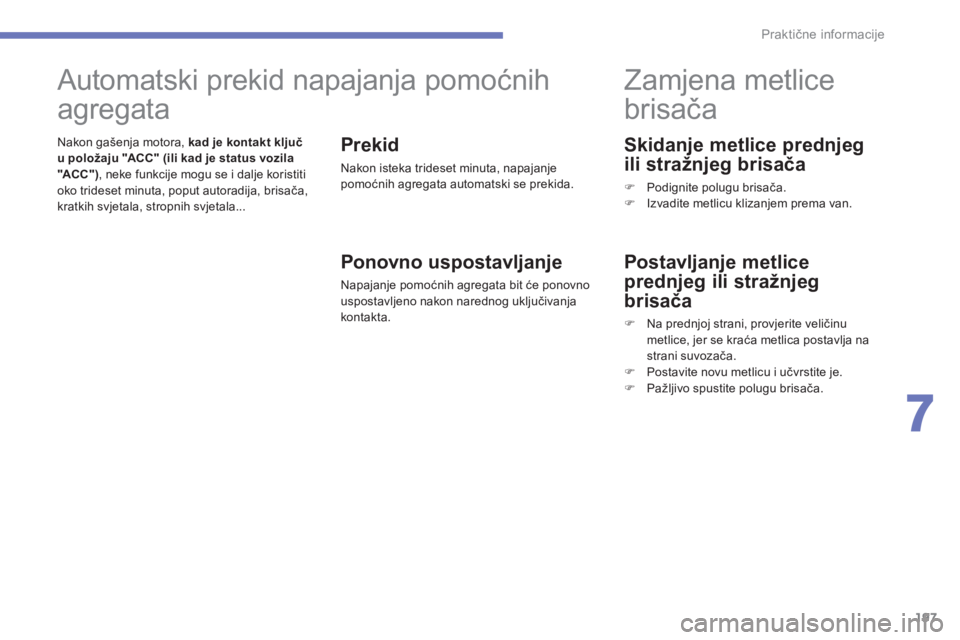

Skidanje metlice prednjeg
ili stražnjeg brisača
F Podignite polugu brisača.
F
iz vadite metlicu klizanjem prema van.
zamjena metlice
brisača
Postavljanje metlice
prednjeg ili stražnjeg
brisača
F na prednjoj strani, provjerite veličinu metlice, jer se kraća metlica postavlja na
strani suvozača.
F

P
ostavite novu metlicu i učvrstite je.
F

P
ažljivo spustite polugu brisača.
automatski prekid napajanja pomoćnih
agregata
nakon gašenja motora, kad je kontakt ključ
u položaju "ACC" (ili kad je status vozila
"ACC " ) , neke funkcije mogu se i dalje koristiti
oko trideset minuta, poput autoradija, brisača,
kratkih svjetala, stropnih svjetala...Prekid
nakon isteka trideset minuta, napajanje
pomoćnih agregata automatski se prekida.
Ponovno uspostavljanje
napajanje pomoćnih agregata bit će ponovno
uspostavljeno nakon narednog uključivanja
kontakta.
7
Praktične informacije

198
C4-aircross_hr_Chap07_info-pratiques_ed01-2014

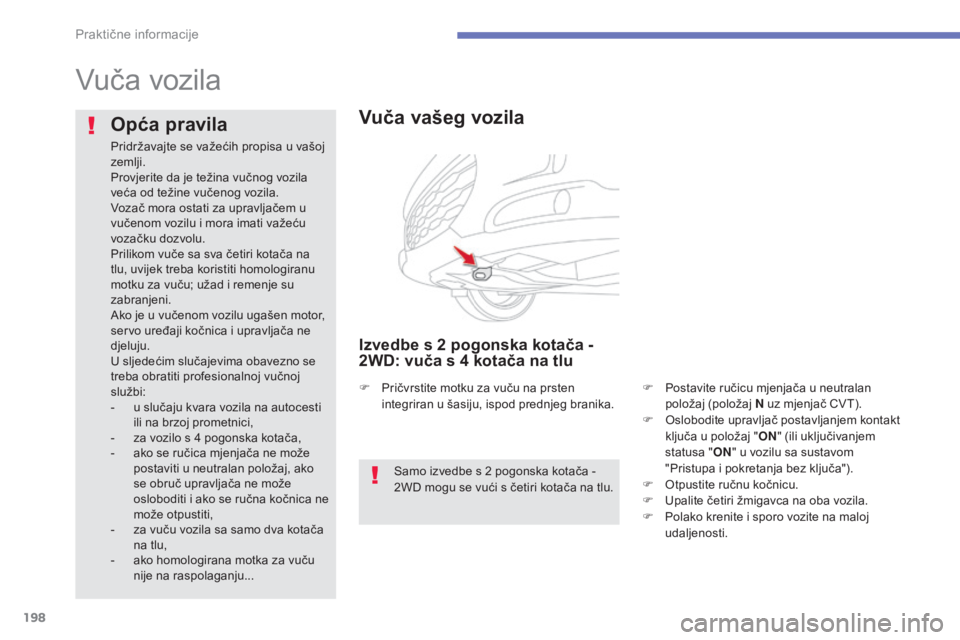

Vuča vozila
Vuča vašeg vozila
Izvedbe s 2 pogonska kotača -
2 WD: vuča s 4 kotača na tlu
F Postavite ručicu mjenjača u neutralan
položaj (položaj N uz mjenjač CVT).
F
o
s
lobodite upravljač postavljanjem kontakt
ključa u položaj " ON" (ili uključivanjem
statusa " ON" u vozilu sa sustavom
"Pristupa i pokretanja bez ključa").
F
o
t
pustite ručnu kočnicu.
F

U
palite četiri žmigavca na oba vozila.
F

P
olako krenite i sporo vozite na maloj
udaljenosti.
Opća pravila
Pridržavajte se važećih propisa u vašoj
zemlji.
Provjerite da je težina vučnog vozila
veća od težine vučenog vozila.
Vozač mora ostati za upravljačem u
vučenom vozilu i mora imati važeću
vozačku dozvolu.
Prilikom vuče sa sva četiri kotača na
tlu, uvijek treba koristiti homologiranu
motku za vuču; užad i remenje su
zabranjeni.
ak

o je u vučenom vozilu ugašen motor,
servo uređaji kočnica i upravljača ne
djeluju.
U sljedećim slučajevima obavezno se
treba obratiti profesionalnoj vučnoj
službi:
-

u s
lučaju kvara vozila na autocesti
ili na brzoj prometnici,
-

z
a vozilo s 4 pogonska kotača,
-

a
ko se ručica mjenjača ne može
postaviti u neutralan položaj, ako
se obruč upravljača ne može
osloboditi i ako se ručna kočnica ne
može otpustiti,
-

z
a vuču vozila sa samo dva kotača
na tlu,
-

a
ko homologirana motka za vuču
nije na raspolaganju...
sa

mo izvedbe s 2 pogonska kotača -
2W
d m

ogu se vući s četiri kotača na tlu.
F

P
ričvrstite motku za vuču na prsten
integriran u šasiju, ispod prednjeg branika.
Praktične informacije
