stop start CITROEN C4 CACTUS 2014 Eksploatavimo vadovas (in Lithuanian)

97
E3_lt_Chap05_conduite_ed01-2014
Sistemos išjungimas rodomas
jutiklinio ekrano meniu "Driving
assistance " (vairavimo pagalbos;
pirminiame puslapyje).
Veikimo sutrikimai
Jei atsirado sutrikimų, mygtuko
"Stop & Start" lemputė kelias
sekundes mirksi, po to ima degti
tolygiai.
Jei paspaudžiate šį mygtuką , kad būtų iš
naujo į jungta sistema, lemputė mirksi keletą
sekundžių ir paskui ima degti tolygiai.
Sistemos "Stop & Start" išjungimo parametrai
keičiami naudojantis jutikliniu ekranu.
Sistemos išjungimas
Jei sistema buvo išjungta STOP padėtyje,
variklis iškart užsives.
Važiuojant per vandeniu užlietą vietą
rekomenduojama išjungti funkciją
"Stop & Start" ir judėti pėsčiojo greičiu. Sistemos į jungimo parametrai keičiami
naudojantis jutikliniu ekranu.
Sistemos į jungimas iš naujo
Sistema automatiškai vėl ims veikti
kiekvieną kartą , kai vairuotojas užves
variklį.
F

P

aspauskite mygtuką
" Stop & Star t ".
F

P

asirinkite meniu "Driving
assistance " (vairavimo pagalba).
Šio mygtuko lemputė ims degti tolygiai. Iš naujo paspaudus šį mygtuką
sistema "Stop & Start" bus į jungta.
Šio mygtuko lemputė užges.
Atlikite patikrinimą CITROËN tinklo atstovybėje
arba kvalifikuotoje remonto dirbtuvėje.
Jei atsirado gedimas varikliui esant išjungtam į
padėtį STOP, gali būti, kad variklis neužsives.
Užsidegs visos prietaisų skydelio lemputės.
Priklausomai nuo modifikacijos, gali taip pat
pasirodyti įspėjamasis pranešimas, kuris jūsų
prašys į jungti pavarų svirtį į neutralią padėtį ( N)
ir paspausti stabdžių pedalą.
Jūs turite išjungti kontaktą , po to iš naujo
užvesti variklį.
5
Valdymas

108
E3_lt_Chap05_conduite_ed01-2014
"Park Assist"
Ši sistema yra aktyvi automobilio pastatymo pagalba, matuojanti pastatymo vietą , po to valdanti vairavimo sistemą , kad automobilis būtų pastatytas
šioje vietoje.
Ji vairuoja automobilį, kol vairuotojas veikia akceleratoriumi, stabdžiais, pavarų svirtimi ir sankaba ( jei pavarų dėžė rankinė). Tam, kad manevras būtų
saugus, pradinėje ir baigiamojoje pastatymo fazėje ši sistema teikia vairuotojui vaizdinę ir garsinę informaciją. Pastatymui gali prireikti kelių manevrų
pirmyn ir atgal.Sistema "Park Assist" (pastatymo
pagalba) jokiu būdu negali pakeisti
vairuotojo budrumo ir atsakomybės.
Vairuotojas turi likti visiškai atsakingas
už automobilio valdymą ir įsitikinti, kad
manevro metu erdvė lieka laisva.
Kai kuriais atvejais jutikliai gali neaptikti
nedidelių kliūčių, kai šios patenka į jų
akląsias zonas.
Kai keičiami padangų matmenys
(montuojant naujas arba žiemines
ir pan.), tai gali pakenkti tinkamam
pastatymo pagalbos funkcijos veikimui.
Manevro metu vairas sukasi greitai:
nelaikykite jo, nekiškite rankų tarp
vairo stipinų, taip pat saugokite plačius
drabužius, šalikus, krepšius ir pan.
Galite susižeisti. Sistema nematuoja pastatymo vietos
tarp dviejų automobilių, jei toji vieta yra
gerokai mažesnė arba gerokai didesnė
negu reikiama.
Šių manevrų metu įsijungia pastatymo
priekiu ar atbulomis funkcija; gali būti,
kad ekrane užsidegs lemputė, kartu
įsijungs garsinis signalizatorius, - tai
nedaro įtakos pastatymui.
Kai pasirenkamas manevro tipas
(įvažiavimo į pastatymo vietą arba
išvažiavimo iš jos), sistemai "Stop & Start"
neleidžiama išsijungti į padėtį STOP.
Jei ji yra išsijungusi į padėtį STOP,
dėl šio pasirinkimo variklis užsiveda.
Vairuotojas gali bet kuriuo metu perimti vairavimą sukdamas vairą.
Sistema teikia pagalbą manevrams įvažiuojant
ir išvažiuojant iš pastatymo vietos į automobilių
eilę išilgai šaligatvio ar sienos.
Valdymas

161
E3_lt_Chap09_info_pratiques_ed01-2014

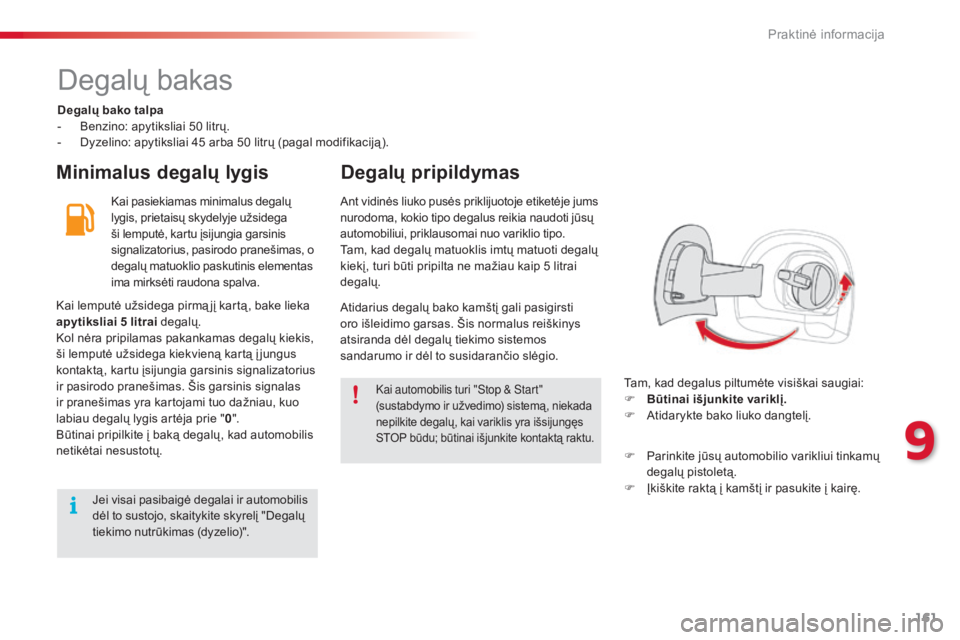

Degalų bakas
Degalų bako talpa
- B enzino: apytiksliai 50 litrų.
-

D
yzelino: apytiksliai 45 arba 50 litrų (pagal modifikaciją ).
Minimalus degalų lygisDegalų pripildymas
Kai pasiekiamas minimalus degalų
lygis, prietaisų skydelyje užsidega
ši lemputė, kartu įsijungia garsinis
signalizatorius, pasirodo pranešimas, o
degalų matuoklio paskutinis elementas
ima mirksėti raudona spalva.
Tam, kad degalus piltumėte visiškai saugiai:
F

B
ūtinai išjunkite variklį.
F

A
tidarykte bako liuko dangtelį.
Ant vidinės liuko pusės priklijuotoje etiketėje jums
nurodoma, kokio tipo degalus reikia naudoti jūsų
automobiliui, priklausomai nuo variklio tipo.
Tam, kad degalų matuoklis imtų matuoti degalų
kiekį, turi būti pripilta ne mažiau kaip 5
litrai
degalų.
Kai lemputė užsidega pirmą jį kartą , bake lieka
apytiksliai 5
litrai degalų.
Kol nėra pripilamas pakankamas degalų kiekis,
ši lemputė užsidega kiekvieną kartą į jungus
kontaktą , kartu įsijungia garsinis signalizatorius
ir pasirodo pranešimas. Šis garsinis signalas
ir pranešimas yra kartojami tuo dažniau, kuo
labiau degalų lygis artėja prie " 0".
Būtinai pripilkite į baką degalų, kad automobilis
netikėtai nesustotų. Atidarius degalų bako kamštį gali pasigirsti
oro išleidimo garsas. Šis normalus reiškinys
atsiranda dėl degalų tiekimo sistemos
sandarumo ir dėl to susidarančio slėgio.
Kai automobilis turi "Stop & Start"
(sustabdymo ir užvedimo) sistemą , niekada
nepilkite degalų, kai variklis yra išsijungęs
STOP būdu; būtinai išjunkite kontaktą raktu.
Jei visai pasibaigė degalai ir automobilis
dėl to sustojo, skaitykite skyrelį "Degalų
tiekimo nutrūkimas (dyzelio)".
F

P
arinkite jūsų automobilio varikliui tinkamų
degalų pistoletą.
F Į kiškite raktą į kamštį ir pasukite į kairę.
9
Praktinė informacija

198
E3_lt_Chap09_info_pratiques_ed01-2014
Prietaisų skydelyje įrengti saugikliai
2 saugiklių blokeliai yra įrengti apatinėje
p riekinio skydo dalyje, po vairu. Saugiklis
N r. Laidumas
(A) Funkcijos
F01 10Stabdžių pedalas (kontaktinis jungiklis 2), "Stop & start".
F02 5Šviesų žibintų aukščio reguliavimas, papildomasis šildymas
(dyzelio), pastatymo pagalba, diagnostikos lizdas, išoriniai
veidrodžiai (elektrinis reguliavimas).
F03 10Dyzelino priedo siurblys, elektrinis vairo stiprintuvas, sankabos
pedalas (kontaktinis jungiklis).
F04 5Lietaus ir šviesos jutiklis.
F06 10Stabdžių pedalas (kontaktinis jungiklis 1), diagnostikos lizdas.
F08 5Vairo kolonėlės viršutinė dalis su jungikliais prie vairo.
F10 10Greitosios arba techninės pagalbos kvietimas.
F12 5"Stop & start", ABS, ESC.
F13 5Pastatymo pagalba, atbulinės eigos kamera.
F14 15Rankinė automatizuota pavarų dėžė, jungiklių juostelė
(po jutikliniu ekranu), oro kondicionieriaus, jutiklinio ekrano.
F16 15Lizdas, 12
voltų.
F18 20Radijas.
Priėjimas prie saugiklių
F Atkabinkite dangtelį traukdami jo viršutinę
kairę, po to dešinę pusę.
Kairysis saugiklių blokelis
Praktinė informacija

201
E3_lt_Chap09_info_pratiques_ed01-2014
Saugikliai variklio skyriuje
Priėjimas prie saugiklių
F Atidarykite dangtelį.
F P akeiskite saugiklį (žr. atitinkamą skyrelį).
F

P
o pakeitimo labai rūpestingai uždarykite
dangtelį, kad būtų garantuotas saugiklių
blokelio sandarumas. Saugiklis

N r. Laidumas
(A) Funkcijos
F1 40Oro kondicionierius.
F2 30 / 40
"Stop & start".
F3 30Salono saugiklių blokelis.
F4 70Salono saugiklių blokelis.
F5 70Elektroninio valdymo blokelis (BSi).
F6 60Variklio ventiliatoriaus įrenginys.
F7 80Elektroninio valdymo blokelis (BSi).
F8 15Variklio valdymas, benzino siurblys.
F9 15Variklio valdymas.
F10 15Variklio valdymas.
F11 20Variklio valdymas.
F12 5Variklio ventiliatoriaus įrenginys.
F13 5Elektroninio valdymo blokelis (BSi).
F14 5Akumuliatoriaus įkrovimo blokelis (variklio be "stop & start").
F15 5Stop & start.
F17 5Elektroninio valdymo blokelis (BSi).
F18 10Dešinysis tolimų jų šviesų žibintas.
Saugiklių blokelis yra įrengtas variklio skyriuje,
šalia akumuliatoriaus (kairėje pusėje).
9
Praktinė informacija

203
E3_lt_Chap09_info_pratiques_ed01-2014
Akumuliatorius, 12 V
Akumuliatorius yra įtaisytas variklio skyriuje.
Norint pasiekti gnybtą (+):
F
a
tsklęskite variklio gaubtą vidine
rankenėle, po to išorine mentele,
F

p
akelkite variklio gaubtą ir paremkite jį tam
skirtu ramsčiu,
F

n
uimkite plastikinį dangtelį ir pasieksite
gnybtą (+).
Akumuliatoriaus vieta
Informacija apie tai, kaip atnaujinti akumuliatoriaus įkrovą arba užvesti variklį prijungus kitą akumuliatorių.
Kai automobilis turi "Stop & Start"
(sustabdymo ir užvedimo) sistemą ,
ši etiketė rodo, kad naudojamas 12
V
švininis akumuliatorius yra išskirtinės
technologijos ir parametrų, tad prireikus
pakeisti ar atjungti jį reikia kreiptis į
CITROËN atstovybę arba kvalifikuotą
remonto dirbtuvę.
Iš naujo uždėjus akumuliatorių
"Stop & Start" sistema ims veikti tik po
tam tikro automobilio stovėjimo laiko,
kurio trukmė priklauso nuo oro sąlygų
ir nuo akumuliatoriaus įkrovos būklės
(maždaug iki 8
valandų ).
Prieš bet kokį remontą
Pastatykite automobilį, kad jis nejudėtų,
užspauskite stovėjimo stabdį, į junkite
neutralią ją pavarą ir išjunkite kontaktą.
Patikrinkite, kad visi elektros įrenginiai
būtų išjungti.
9
Praktinė informacija

206
E3_lt_Chap09_info_pratiques_ed01-2014
Akumuliatoriuje yra nuodingų medžiagų,
tokių kaip sieros rūgštis ir švinas. Šios
medžiagos turi būti pašalintos pagal
įstatymais numatytą tvarką ir jokiu būdu
neturi būti išmestos kartu su buitinėmis
atliekomis.
Panaudotus akumuliatorius ir elementus
pristatykite į tam skirtus surinkimo
punktus.Prieš imdamiesi veiksmų su
akumuliatoriumi, apsaugokite akis ir
veidą.
Bet kokie veiksmai su akumuliatoriumi
turi būti atliekami gerai vėdinamoje
vietoje ir toli nuo atviros liepsnos ir
kibirkščių šaltinių, kad nekiltų sprogimo
arba gaisro pavojus.
Nebandykite įkrauti sušalusio
akumuliatoriaus; iš pradžių reikia
jį atšildyti, kad nekiltų sprogimo
pavojus. Jei akumuliatorius buvo
sušalęs, patikrinkite jį CITROËN tinklo
atstovybėje arba kvalifikuotoje remonto
dirbtuvėje, kur jis bus patikrintas, ar
vidinės dalys nėra pažeistos ir ar nėra
įtrūkęs korpusas, dėl ko galėtų ištekėti
nuodinga ir koroziją kelianti rūgštis.
Nesukeiskite vietomis polių ir naudokite
tiktai 12
V įkroviklį.
Neatjunkite laidų antgalių, kol variklis
veikia.
Neįkraukite akumuliatoriaus neatjungę
laidų.
Pabaigę procedūrą nusiplaukite rankas.
Automobiliui stovint ilgiau kaip mėnesį
akumuliatorių patartina atjungti.
Jei jūsų automobilis turi rankinę
automatizuotą pavarų dėžę, nestumkite
jo norėdami užvesti variklį.Akumuliatoriaus įkrovos
atnaujinimas įkrovikliu
F Atjunkite automobilio akumuliatorių.
F L aikykitės įkroviklio gamintojų duotos
naudojimo instrukcijos.
F

I
š naujo prijunkite akumuliatorių pradėdami
gnybtu (-).
F

P
atikrinkite gnybtų ir laidų antgalių
švarumą. Jei jie padengti sulfatu
(balkšvomis arba žalsvomis apnašomis),
nuimkite ir nuvalykite juos. Norint įkrauti automobilio su
"Stop & Start" sistema akumuliatorių jo
nereikia atjungti.
Praktinė informacija

220
E3_lt_Chap10_verifications_ed01-2014
Variklio gaubtas
F Atidarykite priekines kairiąsias duris.Neatidarykite gaubto pučiant stipriam
vėjui.
Kai variklis įkaitęs, atsargiai lieskite
išorinę gaubto atidarymo rankenėlę ir
gaubto ramstį (galite nudegti), imkite jį
už apsaugotos vietos.
F

K
ilstelkite rankenėlę po variklio gaubtu ir
pakelkite gaubtą. F
A
tkabinkite gaubto ramstį iš jo laikymo
vietos ir įremkite į tam skirtą rantą , kad
gaubtas laikytųsi atidarytas.
Atidarymas
F Patraukite į save rankenėlę, esančią durų angos apačioje.Prieš bet kokį įsikišimą į variklio skyrių
atjunkite "Stop & Start" (sustabdymo ir
užvedimo) sistemą , kad nekiltų pavojus
susižeisti, jei variklis automatiškai
užsivestų START būdu.
Variklio ventiliatorius gali imti veikti
ir išjungus variklį: būkite atsargūs,
kad neįtrauktų daiktų arba drabužių.
Uždarymas
F Ištraukite ramstį iš jo įrėmimo ranto.
F Į sprauskite ramstį į jo laikymo vietą.
F

N
uleiskite gaubtą ir pabaigoje jį paleiskite.
F

P
atraukite gaubtą ir patikrinkite, ar gerai
užsidarė.
Kai gaubtas atidarytas, būkite atsargūs,
kad neužkliudytumėte atidarymo
rankenėlės.
T

226
E3_lt_Chap10_verifications_ed01-2014
Tikrinimai
Akumuliatorius, 12 V
Akumuliatorius nereikalauja priežiūros.
Vis dėlto patikrinkite laidų antgalius,
ypač artinantis vasarai bei žiemai.Apie šių elementų keitimo
periodiškumą skaitykite techninės
priežiūros ir garantijų knygelėje.
Variklio oro filtras ir salono oro filtras
Periodiškai keiskite filtravimo
elementą , laikydamiesi techninės
priežiūros plano nurodymų.
Apie šio elemento keitimo
periodiškumą skaitykite techninės
priežiūros ir garantijų knygelėje.
Alyvos filtrasKai automobilis turi "Stop & Start" (sustabdymo
ir užvedimo) sistemą , ši etiketė rodo, kad
naudojamas 12
V švininis akumuliatorius yra
specifinės technologijos ir parametrų, tad
prireikus pakeisti ar atjungti jį reikia kreiptis
išimtinai į CITROËN tinklo atstovybę arba
kvalifikuotą remonto dirbtuvę. Jei nenurodyta kitaip, tikrinkite šiuos elementus pagal techninės priežiūros ir garantijų knygelės nurodymus, priklausomai nuo jūsų automobilio variklio.
Kitu atveju atlikite šiuos patikrinimus CITROËN tinklo atstovybėje arba kvalifikuotoje remonto dirbtuvėje.
Jei aplinkos sąlygos (dulkės ir pan.) ir
automobilio naudojimo sąlygos (važinėjama
mieste ir pan.) nepalankios, keiskite juos du
kar tus dažniau.
Kai užsiteršia salono oro filtras, gali sumenkti
oro kondicionieriaus sistemos galios ir atsirasti
nemalonių kvapų.
Dalelių filtras (dyzelinio v.)
Apie tai, kad pradėjo užsikimšti
dalelių filtras, jums rodo tolygiai
užsidegusi ši lemputė ir kartu
pasirodantis įspėjamasis
pranešimas.
Tam, kad būtų atkurta tinkama dalelių
filtro būklė, kai tik eismo sąlygos leidžia,
pavažiuokite 60
km/h arba didesniu
greičiu, kol užges kontrolinė lemputė.
Jei lemputė lieka degti, rodo, kad
trūksta dyzelino priedo; skaitykite
skyrelį "Dyzelino priedo lygis".
Po pirmų jų dalelių filtro atkūrimo
procedūrų naujame automobilyje
gali jaustis degėsių kvapas, kuris yra
visiškai normalus dalykas.
Po to, kai automobiliu ilgai buvo
važiuojama mažu greičiu arba stovima
vietoje užvestu varikliu: paspaudus
akceleratorių išimtiniais atvejais galima
pastebėti vandens garų išmetimo
vamzdyje. Jie nedaro jokio poveikio nei
jūsų automobilio būklei, nei aplinkai.
Norėdami sužinoti, kokių atsargumo
priemonių reikia imtis norint atjungti ir po to
prijungti akumuliatorių, skaitykite skyriuje
"Akumuliatorius, 12

V ".
Tikrinimai

311
E3_lt_Chap13_recherche_visuelle_ed01-2014
Saugiklių blokelis
priekiniame skyde 1 96 -200
Vairavimo pultas
Išoriniai galinio vaizdo veidrodžiai 6 2
Elektriniai priekinių stiklų kėlikliai 5 5
Variklio gaubto atidarymas

2
20 Jutiklinis ekranas

3
7- 42, 237-307
Datos ir valandų reguliavimas
4
6
Vairavimo pulto apšvietimas
1
28
Šildymas, ventiliacija
6
5-68
Ranka reguliuojamas oro kondicionierius 69 -70
Automatinis oro kondicionierius
7 1-74
Rankinė 5

pavarų dėžė

8
8
Pavaros perjungimo indikatorius
8

9
Rankinė automatizuota pavarų dėžė

9
0 -93
Pajudėjimo į įkalnę pagalba

9
4
"Stop & Start"

9
5 -97
Daiktadėžė
7

9
USB lizdas(-ai) / "Jack" lizdas

8
0
Plafonas
1

27
Vidinis galinio vaizdo veidrodis

6

3
Greitosios arba techninės pagalbos kvietimas

1

30, 236
Stovėjimo stabdys

87
P

apildomos įrangos 12

V lizdas

7

7-79
USB lizdas(-ai)

7

7-78, 80
.
Vaizdinė rodyklė
