CITROEN C4 CACTUS 2014 InstruktionsbÖcker (in Swedish)
Manufacturer: CITROEN, Model Year: 2014, Model line: C4 CACTUS, Model: CITROEN C4 CACTUS 2014Pages: 334, PDF Size: 9.69 MB
Page 31 of 334

29
E3_sv_Chap01_controle-de-marche_ed01-2014
KontrollampaIndikeringOrsak Åtgärder/observationer
+
+
Avgasreningssystemet
SCR
(dieselversion Blue HDi)Fast sken så snart
tändningen slås
till, samtidigt som
SERVICE-lampan och
motordiagnoslampan
lyser, åtföljt av en
ljudsignal och ett
meddelande som
indikerar ett fel på
avgasreningssystemet. Ett funktionsfel i
avgasreningssystemet SCR har
detekterats.
Denna varning försvinner så snart avgasutsläppsnivån
blir normal igen.
Blinkande sken så
snart tändningen slås
till, samtidigt som
SERVICE-lampan och
motordiagnoslampan
lyser, åtföljt av en
ljudsignal och ett
meddelande som
indikerar återstående
körsträcka. Återstående körsträcka är mellan
0
och 1 100 km.Kontakta snarast möjligt
en CITROËN-verkstad
eller en annan kvalificerad verkstad för att undvika
motorstopp .
Blinkande sken så
snart tändningen slås
till, samtidigt som
SERVICE-lampan och
motordiagnoslampan
lyser, åtföljt av en
ljudsignal och ett
meddelande som
indikerar att bilen inte
längre kan startas. Du har överskridit den tillåtna
körsträckan: bilens startspärrsystem
förhindrar att bilen startas.
För att kunna starta bilen igen måste
du vända dig
till en CITROËN-verkstad eller en annan kvalificerad
verkstad.
1
Instrumentpanelen
Page 32 of 334

30
Låg bränslenivåFast sken, åtföljt av
en ljudsignal och ett
meddelande. När den tänds första gången återstår
ca 5
liter bränsle i tanken.
När lampan är tänd körs bilen på
bränslereserven. Det är nödvändigt att tanka bilen för att undvika
bränslestopp.
Så länge du inte fyller på tillräckligt med bränsle
kommer denna kontrollampa att tändas varje gång
tändningen slås till, åtföljt av en ljudsignal och ett
varningsmeddelande.
Denna ljudsignal och detta meddelande upprepas i allt
snabbare takt, efterhand som nivån sjunker till noll.
Tankvolym:
-
B
ensin: ca 50 liter.
-
D
iesel: ca 45 eller 50 liter (beroende på version).
Kör aldrig tills tanken är helt tom, det kan skada
avgasrenings- och insprutningssystemet.
Bältespåminnare Fast eller
blinkande sken, åtföljt
av en ljudsignal. Ett bilbälte är inte fastspänt.
Dra fram bältet och skjut in låstungan i bälteslåset.
Krockkuddar Tillfälligt tänd. Lyser i några sekunder och släcks
när tändningen sätts på. Ska slockna när motorn startar.
Kontakta en CITROËN-verkstad eller en annan
kvalificerad verkstad om den inte gör det.
Fast sken. Fel i ett airbagsystem eller de
pyrotekniska bältessträckarna. Låt en CITROËN-verkstad eller en annan kvalificerad
verkstad kontrollera systemet.
Kontrollampa
IndikeringOrsak Åtgärder/observationer
Instrumentpanelen
Page 33 of 334

31
E3_sv_Chap01_controle-de-marche_ed01-2014
MotoroljetryckFast sken. Fel i motorns smörjsystem. Stanna bilen så fort det kan ske på ett säkert sätt.
Parkera bilen, slå ifrån tändningen och kontakta
en CITROËN-verkstad eller en annan kvalificerad
verkstad.
Batteriladdning
Fast sken. Fel i laddningskretsen (smutsiga eller
lösa kabelskor, dåligt spänd eller
trasig generatorrem etc.). Kontrollampan ska slockna när motorn startar.
Om den inte gör det bör du kontakta en
CITROËN-verkstad eller en annan kvalificerad
verkstad.
Maximal
kylvätsketemperaturfast sken.
Temperaturen i kylsystemet är för
hög. Stanna bilen så fort du kan på ett säkert sätt.
Vänta tills motorn svalnat och fyll vid behov på
kylarvätska.
Vänd dig till en CITROËN-verkstad eller en annan
kvalificerad verkstad om problemet kvarstår.
Kontrollampa
IndikeringOrsak Åtgärder/observationer
1
Instrumentpanelen
Page 34 of 334

32
Lågt däcktryckFast sken, åtföljt av
en ljudsignal och ett
meddelande. Otillräckligt tryck i ett eller flera däck
Kontrollera däcktrycken snarast möjligt.
Denna kontroll ska helst göras med kalla däck.
Du behöver ominitialisera systemet efter varje
justering av däcktrycket på ett eller flera hjul samt
efter byte av ett eller flera hjul.
Se under rubriken "Däcktrycksvarnare" för mer
information.
+ Blinkar och därefter
fast sken, åtföljt av
servicelampan.Ett funktionsfel har uppstått
i systemet: ingen kontroll av
däcktrycken utförs. Kontrollera däcktrycket så snart som möjligt.
Låt en CITROËN-verkstad eller en annan kvalificerad
verkstad kontrollera systemet.
Foten på
bromsen Blinkar, åtföljd av
en ljudsignal och
ett meddelande, i
samband med att
kontrollampan "Foten
på bromsen" blinkar i
EGS/ETG-växellådans
reglagemodul. Bromspedalen är inte nedtrampad
när motorn ska startas, i en bil med
EGS/ETG-växellåda.
I en bil med EGS/ETG -växellåda trampar du på
bromspedalen för att starta motorn.
Denna lampa fortsätter att lysa om du vill lossa den
elmanövrerade parkeringsbromsen utan att trampa på
bromspedalen.
Blinkar. Om du håller en bil med EGS/ETG -
växellåda stillastående för länge i
en backe med hjälp av gaspedalen
överhettas kopplingen. Använd bromspedalen och/eller parkeringsbromsen.
Kontrollampa
IndikeringOrsak Åtgärder/observationer
Instrumentpanelen
Page 35 of 334

33
E3_sv_Chap01_controle-de-marche_ed01-2014
Serviceindikator
Informerar föraren om hur lång tid som återstår
till nästa servicebesök enligt serviceschemat.
Körsträckan som återstår till
nästa service är över 3 000 km
Vid påslagning av tändningen visas ingen
information om service i displayen.
Körsträckan som återstår till
nästa service är mellan 1 000 och
3
000 km
Vid påslagning av tändningen och i
5 sekunder visas nyckeln som symboliserar
underhållsarbeten. På raden som visar
vägmätaren anges hur många kilometer som
återstår till nästa servicebesök.
Exempel: 2
800 km återstår före nästa service.
Vid påslagning av tändningen och i 5
sekunder
visar displayen:
5
sekunder efter att tändningen har slagits till
släcks nyckeln , kilometerräknaren återgår till
sin normala funktion. Displayen visar den totala
mätarställningen.
Indikatorer
Denna beräkning sker med utgångspunkt
från den senaste nollställningen av
serviceindikatorn, med hänsyn till hur långt
bilen har körts och hur lång tid som gått sedan
den senaste servicen.
I dieselversionerna "Blue HDi" tas även
hänsyn till oljeslitaget (beroende på
försäljningsland).
1
Instrumentpanelen
Page 36 of 334

34
Serviceintervallet har passerats
Vid varje påslagning av tändningen och i
5 sekunder blinkar nyckelsymbolen för att
påminna dig om att servicebesöket nu måste
ske snarast.
Exempel: Du har kört 300
km längre än vad
som anges i serviceschemat.
Vid påslagning av tändningen och i 5
sekunder
visar displayen :
I dieselversionerna "Blue HDi" åtföljs
denna varning även av att SERVICE-
lampan tänds direkt när tändningen
slås till.
Fem sekunder efter att tändningen slagits
på återgår kilometerräknaren till sin normala
funktion. Nyckeln förblir tänd
.Den återstående körsträckan kan vägas
mot tidsfaktorn, med hänsyn till förarens
körvanor.
Nyckelsymbolen kan alltså även tändas
först när du har passerat tiden sedan
den senaste servicen, som anges i
serviceboken.
Körsträckan som återstår till
nästa service är under 1
000 km
Exempel: 900 km återstår före nästa service.
Vid påslagning av tändningen och i 5 sekunder
visar displayen :
5
sekunder efter påslagning av tändningen
återgår vägmätaren till sin normala funktion.
Nyckelsymbolen fortsätter att lysa för att
upplysa dig om att nästa servicebesök är nära
förestående. I versionen "Blue HDi" kan nyckeln även
tändas i förväg, beroende på oljeslitaget
i motorn (beroende på försäljningsland).
Slitaget på motoroljan beror på bilens
körförhållanden.
Instrumentpanelen
Page 37 of 334

35
E3_sv_Chap01_controle-de-marche_ed01-2014
Nollställning av serviceindikatorn
Efter varje servicebesök ska serviceindikatorn
nollställas.
Om du själv har utfört servicen på din bil:
F
sl
å av tändningen,
F
t
ryck på knappen i änden av
belysningsreglaget och håll den intryckt,
F
s
lå på tändningen, mätardisplayen börjar
räkna ned,
F
d
å displayen visar "=0" släpper du upp
knappen, nyckelsymbolen försvinner.
Om du vill koppla ur batteriet efter detta
ingrepp bör du låsa bilen och vänta i
minst fem minuter, så att nollställningen
hinner registreras.
Visa serviceinformation
Du kan när som helst visa serviceinformationen
på pekskärmen. F
V
älj menyn "Driving
assistance" (Hjälpfunktioner).
F
T
ryck på "Diagnostic" (Diagnos)
på den andra menysidan.
Serviceinformationen visas på skärmen.
1
Instrumentpanelen
Page 38 of 334

36

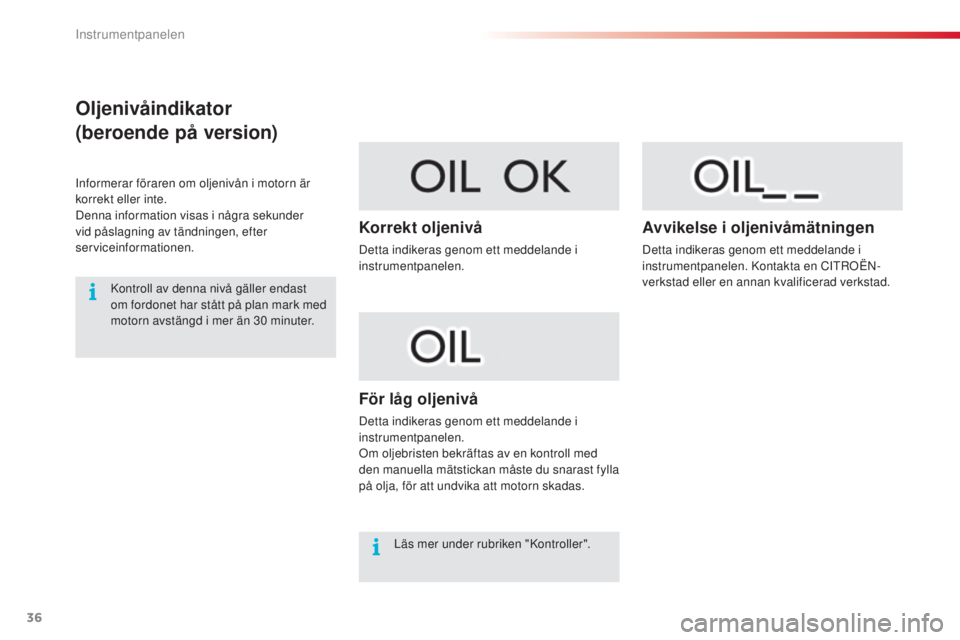

Oljenivåindikator
(beroende på version)
Informerar föraren om oljenivån i motorn är
korrekt eller inte.
Denna information visas i några sekunder
vid påslagning av tändningen, efter
serviceinformationen.Kontroll av denna nivå gäller endast
om fordonet har stått på plan mark med
motorn avstängd i mer än 30
minuter.
Korrekt oljenivå
Detta indikeras genom ett meddelande i
instrumentpanelen.
För låg oljenivå
Detta indikeras genom ett meddelande i
instrumentpanelen.
Om oljebristen bekräftas av en kontroll med
den manuella mätstickan måste du snarast fylla
på olja, för att undvika att motorn skadas.
Avvikelse i oljenivåmätningen
Detta indikeras genom ett meddelande i
instrumentpanelen. Kontakta en CITROËN-
verkstad eller en annan kvalificerad verkstad.
Läs mer under rubriken "Kontroller".
Instrumentpanelen
Page 39 of 334

37
E3_sv_Chap01_controle-de-marche_ed01-2014
7-tums pekskärm
Via pekskärmen kan du nå:
- reglage för värmesystem/luftkonditionering,
-
f
ärddatorn och göra inställningar för vissa
funktioner i bilen,
-
r
eglage för ljudutrustning och telefon,
-
d
en interaktiva hjälpfunktionen,
inställningar av ljud och av ljusstyrkan på
förarplatsen,
och beroende på utrustning:
-
r
eglagen för navigationssystemet och de
uppkopplade tjänsterna.
Av säkerhetsskäl får föraren enbar t
utföra åtgärder som kräver oavvänd
uppmärksamhet när bilen står stilla.
Vissa funktioner är inte tillgängliga
under körning.Allmän funktion
Rekommendationer
Man måste trycka ordentligt, särskilt vid
"dragningar" (för att dra ut en lista, flytta kartan
e t c .) .
Det räcker inte med att bara snudda vid
skärmen.
Pekskärmen registrerar inte tryckningar med
flera fingrar samtidigt.
Denna teknologi kan användas i alla
temperaturer och med handskar.
Använd inte vassa föremål på pekskärmen.
Pekskärmen ska inte vidröras med våta händer.
Använd en mjuk och ren trasa för att rengöra
pekskärmen. Använd den här knappen för att
komma till den andra sidan.
Använd den här knappen för att
komma tillbaka till den första sidan.
Använd den här knappen för att visa
extra information och komma till
inställningar av vissa funktioner.
Använd denna knapp för att
godkänna och spara ändringar.
Avsluta med den här knappen.
Så här använder du pekskärmen
Använd knapparna på båda sidor om
pekskärmen för att öppna menyerna och tryck
sedan på pekskärmsknapparna.
Varje meny visas på en eller två sidor (första
och andra sidan).
Den första sidan visas automatiskt igen
om det går en stund utan att du gör
något.
Vid mycket höga temperaturer kan
systemet ställa sig i standbyläge (ljud
och bild stängs av helt) under minst
5
minuter.
Lampindikeringar
Vissa knappar har indikeringar som anger
status för motsvarande funktion.
Grön indikering: du har aktiverat motsvarande
funktion.
Orange indikering: du har kopplat bort
motsvarande funktion.
1
Instrumentpanelen
Page 40 of 334

38
* Beroende på utrustning.
"
Luftkonditionering "
används för att hantera
de olika temperatur- och
luftflödesinställningarna.
" Hjälpfunktioner "
här kan du öppna färddatorn och
aktivera, avaktivera eller ställa in
vissa funktioner i bilen.
" Media "
här kan du välja radiofunktionen,
olika ljudkällor och visa bilder.
" Navigation "*
här kan du ställa in vägvisningen och
välja färdmål. "
Inställningar "
används för att ställa in ljud,
ljusstyrkan på förarplatsen och för
att öppna en interaktiv hjälp om
de viktigaste utrustningarna och
kontrollamporna i bilen.
" Uppkopplade tjänster "*
här kan du ansluta bilen till en portal
med applikationer som underlättar,
anpassar och gör färden säkrare.
Funktionen kräver en särskild
USB-nyckel som du erhåller genom
att teckna ett abonnemang hos
CITROËN.
" Telefon "
här kan du ansluta en telefon via
Bluetooth.
Pekskärmens meny
Information om menyn Air
conditioning (Luftkonditionering)
finns under rubriken "Komfort".Information om menyerna Media , Navigation ,
Connected Services (Uppkopplade tjänster)
samt Telephone (Telefon), finns under rubriken
"Ljud och multimedia".
Instrumentpanelen
