CITROEN C4 CACTUS 2014 Libretti Di Uso E manutenzione (in Italian)

229
E3_it_Chap11_caracteristiques_techniques_ed01-2014
* La massa in ordine di marcia è pari alla massa a vuoto + guidatore (75 Kg).
M otori
VTi 75 CV
VTi 82 CV
e-VTi 82 CV
e-THP 110 CV
Cambi o Manuale
(5

m a r c e)
Manuale
(5

m a r c e)
Manuale pilotato
(5

m a r c e)
Manuale
(5

m a r c e)
Tipo varianti versioni OHMUOHMZOHNZ
-
M
assa a vuoto
965965 9751 020
-
M
assa in ordine di marcia*
1 040
1 040
1

050
1 095
-
M
assa massima autorizzata a pieno carico
1 500
1 500
1

510
1

555
-
M
assa massima autorizzata a pieno carico
più rimorchio con pendenza del 12 % 1 900
1 900
1

910
2

155
- Rimorchio frenato (nel limite della massa massima autorizzata
a pieno carico più rimorchio) con pendenza del 10 % o 12 %825 825825825
-

R

imorchio non frenato 520520 525545
-

Pe

so massimo sul gancio traino 55555555

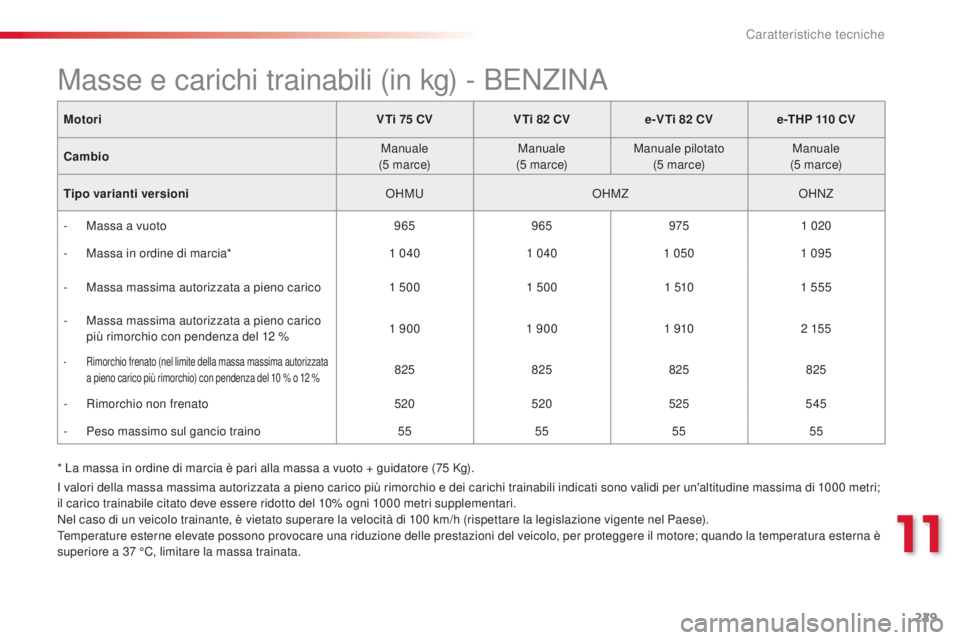

Masse e carichi trainabili (in kg) - BENZINA
I valori della massa massima autorizzata a pieno carico più rimorchio e dei carichi trainabili indicati sono validi per un'altitudine massima di 1000 metri;
i l carico trainabile citato deve essere ridotto del 10% ogni 1000 metri supplementari.
Nel caso di un veicolo trainante, è vietato superare la velocità di 100
km/h (rispettare la legislazione vigente nel Paese).
Temperature esterne elevate possono provocare una riduzione delle prestazioni del veicolo, per proteggere il motore; quando la temperatura esterna è
superiore a 37 °C, limitare la massa trainata.
11
Caratteristiche tecniche

230
E3_it_Chap11_caracteristiques_techniques_ed01-2014
Motoree- HDi 92 CVBlue HDi 100 CV
Cambio Manuale pilotato
(6


m a r c e)Manuale
(5


m a r c e)
Tipi varianti versioni O9HPOBHY
Antinquinamento Euro 5Euro 6
Cilindrata (cm
3) 1 5601 560
Alesaggio x corsa (mm) 75
x 88,375
x 88,3
Potenza maxi : norma CEE (kW)* 6870
Regime di potenza maxi (giri/min) 3


7503
500
Coppia maxi : norma CEE (Nm) 230254
Regime di coppia maxi (giri/min) 1


7501


750
Carburante GasolioGasolio
Catalizzatore sìsì
Filtro antiparticolato sìsì
Capacità dell'olio motore con sostituzione
cartuccia filtrante (in litri) 3,75
3,75
*

L

a potenza massima corrisponde al valore omologato al banco motore, secondo le condizioni definite dalla regolamentazione Europea
(direttiva 1999/99/CE).

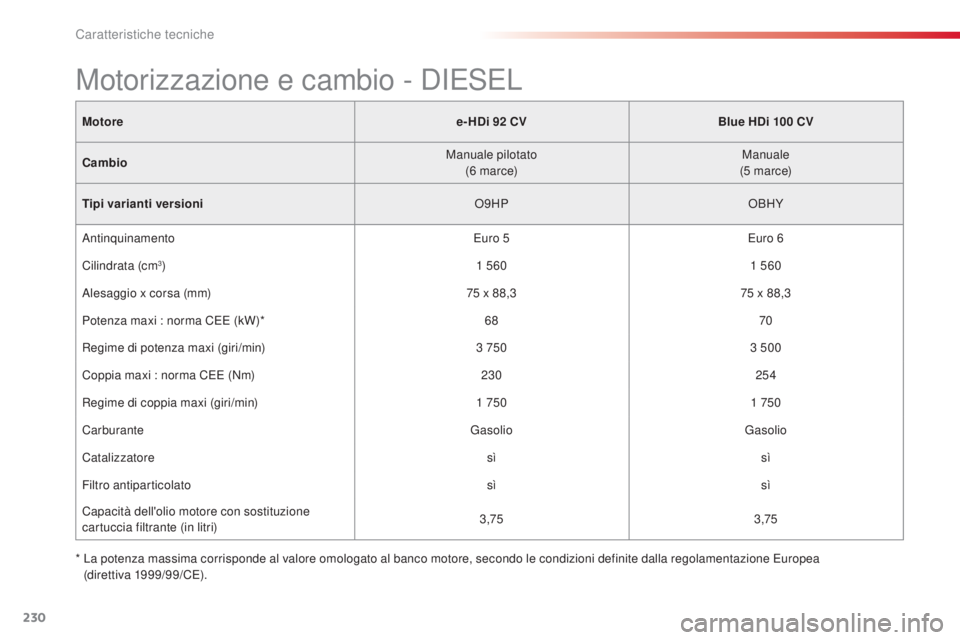

Motorizzazione e cambio - DIESEL
Caratteristiche tecniche

231
E3_it_Chap11_caracteristiques_techniques_ed01-2014
Motorie- HDi 92 CVBlue HDi 100 CV
Cambi o Manuale pilotato
(6


m a r c e)Manuale
(5


m a r c e)
Tipi varianti versioni O9HPOBHY
-

M
assa a vuoto 1


0551


070
-

M
assa in ordine di marcia* 1


13 01


145
-

M
assa massima autorizzata a pieno carico 1
6051


610
-

Massa massima autorizzata a pieno carico più rimorchio c
on pendenza del 12 % 2
205 2
210
- Rimorchio frenato (nel limite della massa
massima autorizzata a pieno carico più rimorchio)
con pendenza del 10 % o 12% 825
825
-
R
imorchio non frenato 565570
-

Pe
so massimo sul gancio 5555

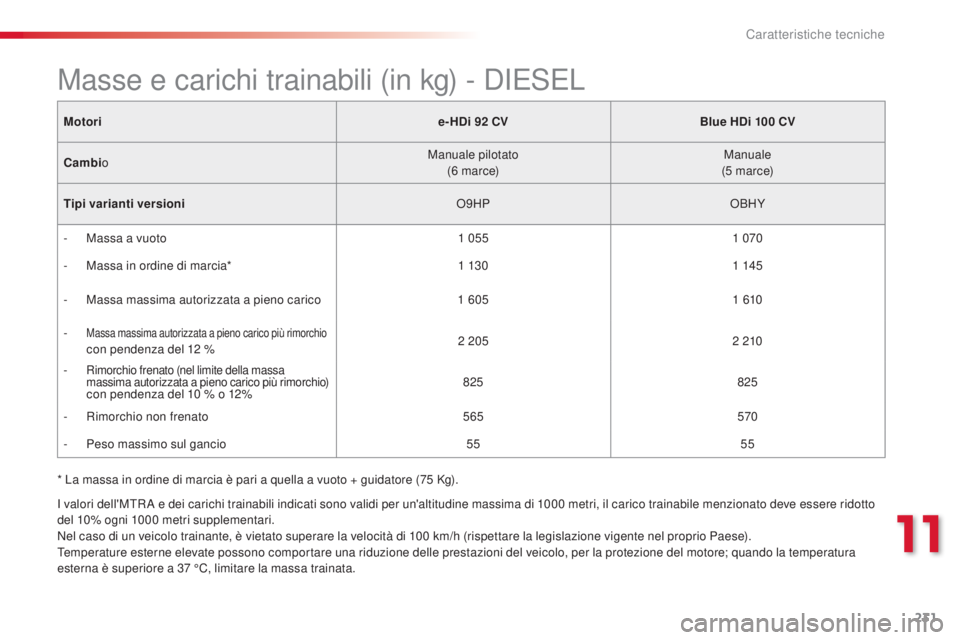

Masse e carichi trainabili (in kg) - DIESEL
* La massa in ordine di marcia è pari a quella a vuoto + guidatore (75 Kg).
I v alori dell'MTR A e dei carichi trainabili indicati sono validi per un'altitudine massima di 1000 metri, il carico trainabile menzionato deve essere ridotto
del 10% ogni 1000
metri supplementari.
Nel caso di un veicolo trainante, è vietato superare la velocità di 100
km/h (rispettare la legislazione vigente nel proprio Paese).
Temperature esterne elevate possono comportare una riduzione delle prestazioni del veicolo, per la protezione del motore; quando la temperatura
esterna è superiore a 37 °C, limitare la massa trainata.
11
Caratteristiche tecniche

232
E3_it_Chap11_caracteristiques_techniques_ed01-2014

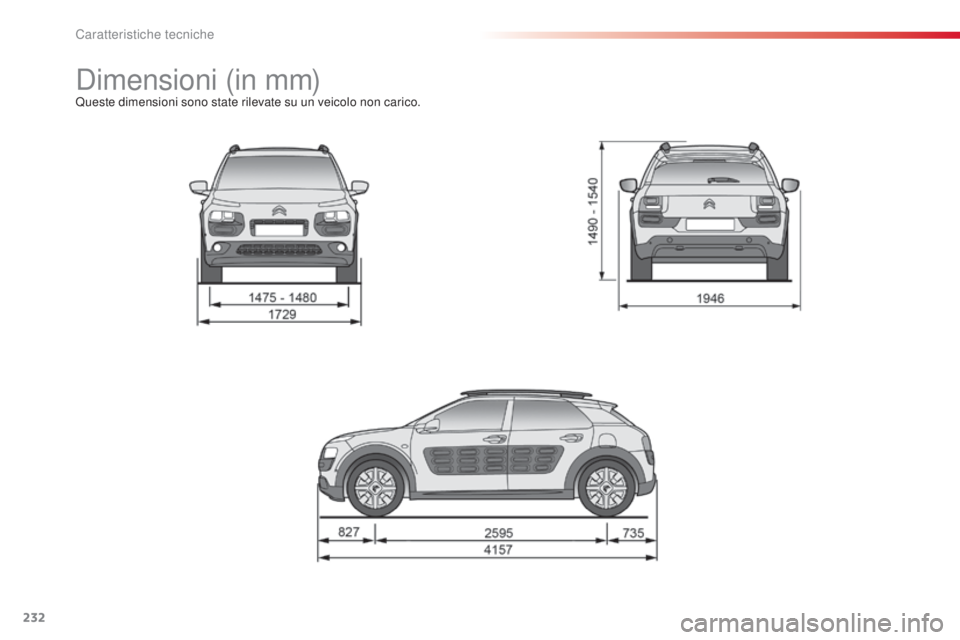

Dimensioni (in mm)Queste dimensioni sono state rilevate su un veicolo non carico.
Caratteristiche tecniche

233
E3_it_Chap11_caracteristiques_techniques_ed01-2014

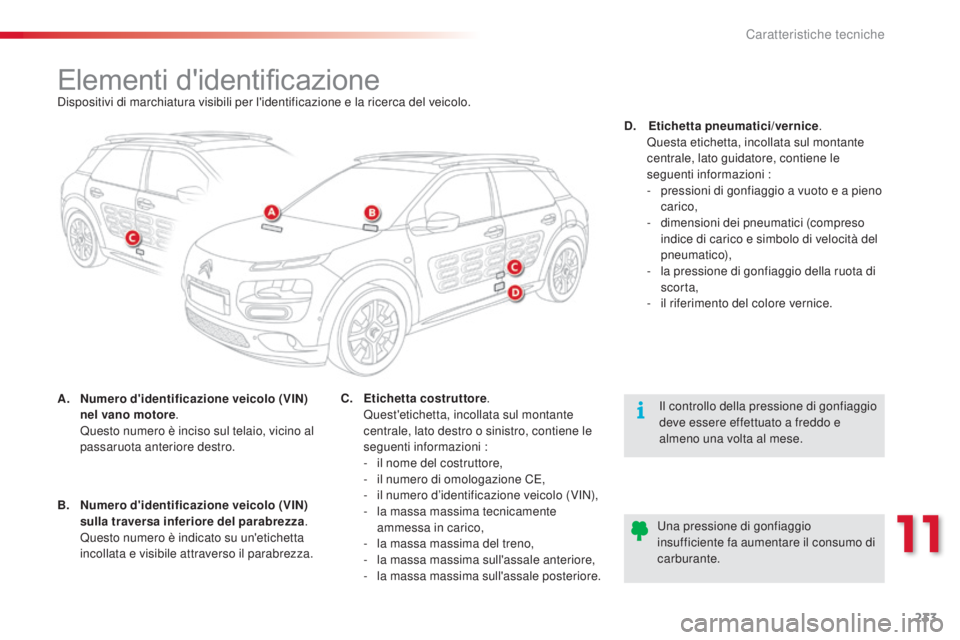

Elementi d'identificazioneDispositivi di marchiatura visibili per l'identificazione e la ricerca del veicolo.
A.
N
umero d'identificazione veicolo (VIN)
nel vano motore .
Q

uesto numero è inciso sul telaio, vicino al
passaruota anteriore destro. Il controllo della pressione di gonfiaggio
deve essere effettuato a freddo e
almeno una volta al mese.
Una pressione di gonfiaggio
insufficiente fa aumentare il consumo di
carburante.
C.
E

tichetta costruttore.
Q

uest'etichetta, incollata sul montante
centrale, lato destro o sinistro, contiene le
seguenti informazioni :
-

i
l nome del costruttore,
-

i
l numero di omologazione CE,
-

i
l numero d’identificazione veicolo (VIN),
-

l
a massa massima tecnicamente
ammessa in carico,
-

l
a massa massima del treno,
-

l
a massa massima sull'assale anteriore,
-

l
a massa massima sull'assale posteriore.D.



Et

ichetta pneumatici/vernice.
Q

uesta etichetta, incollata sul montante
centrale, lato guidatore, contiene le
seguenti informazioni :
-

p
ressioni di gonfiaggio a vuoto e a pieno
carico,
-
d

imensioni dei pneumatici (compreso
indice di carico e simbolo di velocità del
pneumatico),
-

l
a pressione di gonfiaggio della ruota di
scorta,
-

i
l riferimento del colore vernice.
B.
N

umero d'identificazione veicolo (VIN)
sulla traversa inferiore del parabrezza .
Q

uesto numero è indicato su un'etichetta
incollata e visibile attraverso il parabrezza.
11
Caratteristiche tecniche

234
E3_it_Chap11_caracteristiques_techniques_ed01-2014

235
E3_it_Chap12a_BTA_ed01-2014
CHIAMATA D ' EMERGENZA O D ' ASSISTENZA

236
E3_it_Chap12a_BTA_ed01-2014

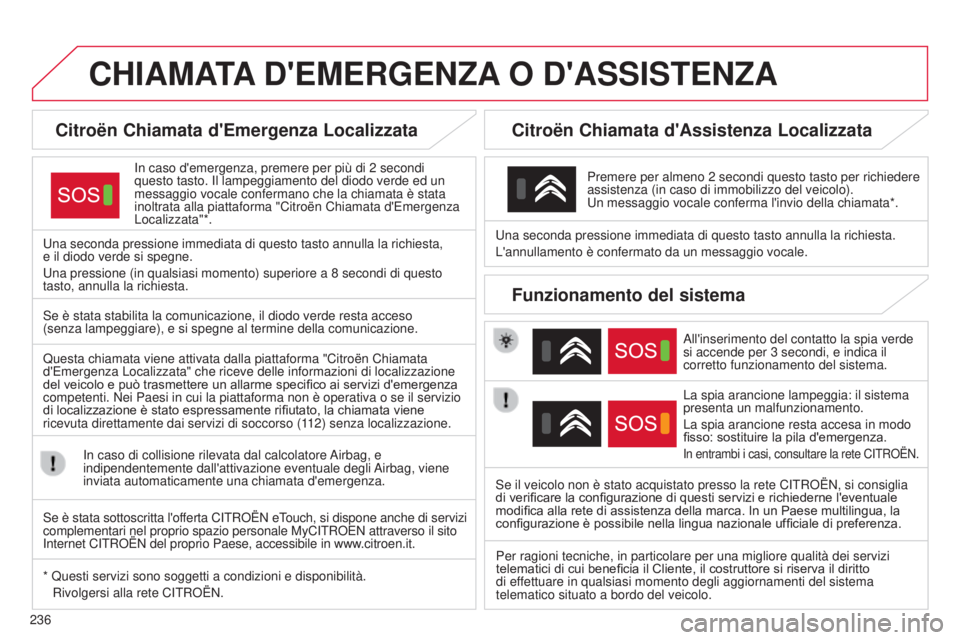

CHIAMATA D ' EMERGENZA O D ' ASSISTENZA
Citroën Chiamata d'Emergenza Localizzata
In caso d'emergenza, premere per più di 2 secondi
questo tasto. Il lampeggiamento del diodo verde ed un
messaggio vocale confermano che la chiamata è stata
inoltrata alla piattaforma "Citroën Chiamata d'Emergenza
Localizzata"*.
Una seconda pressione immediata di questo tasto annulla la richiesta,
e il diodo verde si spegne.
Una pressione (in qualsiasi momento) superiore a 8
secondi di questo
tasto, annulla la richiesta.
Citroën Chiamata d'Assistenza Localizzata
All'inserimento del contatto la spia verde
si accende per 3 secondi, e indica il
corretto funzionamento del sistema.
La spia arancione lampeggia: il sistema
presenta un malfunzionamento.
La spia arancione resta accesa in modo
fisso: sostituire la pila d'emergenza.
In entrambi i casi, consultare la rete CITROËN.
Una seconda pressione immediata di questo tasto annulla la richiesta.
L'annullamento è confermato da un messaggio vocale. Premere per almeno 2
secondi questo tasto per richiedere
assistenza (in caso di immobilizzo del veicolo).
Un messaggio vocale conferma l'invio della chiamata*.
Funzionamento del sistema
Se è stata stabilita la comunicazione, il diodo verde resta acceso
(senza lampeggiare), e si spegne al termine della comunicazione.
Questa chiamata viene attivata dalla piattaforma "Citroën Chiamata
d'Emergenza Localizzata" che riceve delle informazioni di localizzazione\

del veicolo e può trasmettere un allarme specifico ai servizi d'emergenza
competenti. Nei Paesi in cui la piattaforma non è operativa o se il s\
ervizio
di localizzazione è stato espressamente rifiutato, la chiamata viene
ricevuta direttamente dai servizi di soccorso (112) senza localizzazione.
In caso di collisione rilevata dal calcolatore Airbag, e
indipendentemente dall'attivazione eventuale degli Airbag, viene
inviata automaticamente una chiamata d'emergenza.
* Questi servizi sono soggetti a condizioni e disponibilità.
Rivolgersi alla rete CITROËN. Se il veicolo non è stato acquistato presso la rete CITROËN, si co\
nsiglia
di verificare la configurazione di questi servizi e richiederne l'eventuale
modifica alla rete di assistenza della marca. In un Paese multilingua, la
configurazione è possibile nella lingua nazionale ufficiale di preferenza.
Per ragioni tecniche, in particolare per una migliore qualità dei ser\
vizi
telematici di cui beneficia il Cliente, il costruttore si riserva il diritto
di ef

fettuare in qualsiasi momento degli aggiornamenti del sistema
telematico situato a bordo del veicolo.
Se è stata sottoscritta l'offerta CITROËN eTouch, si dispone anche di servizi
complementari nel proprio spazio personale MyCITROEN attraverso il sito
Internet CITROËN del proprio Paese, accessibile in www.citroen.it.

237
E3_it_Chap12b_SMEGplus_ed01-2014
Il sistema è protetto in modo da funzionare solo su
questo veicolo.

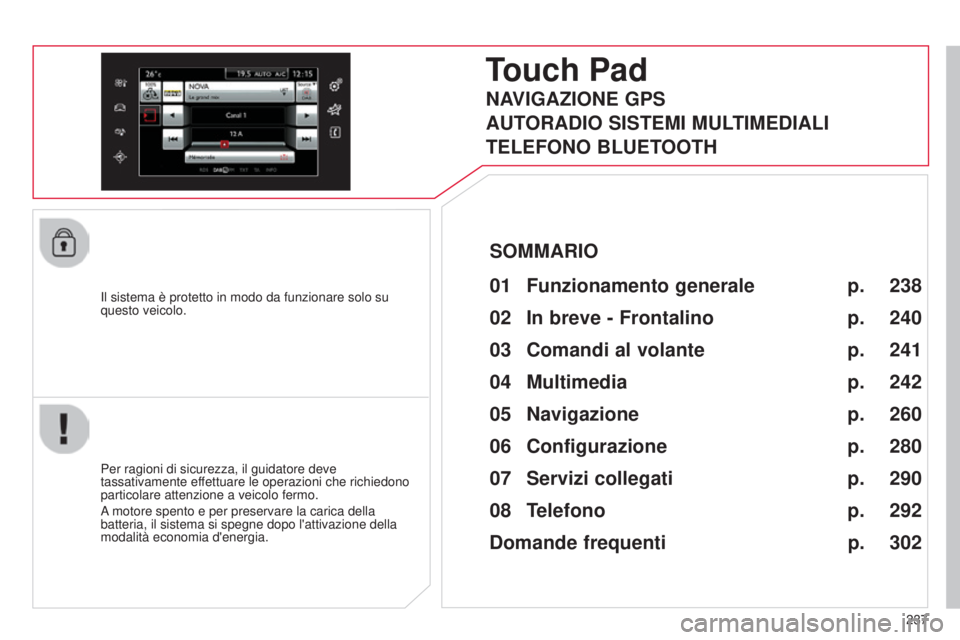

Touch Pad
01 Funzionamento generale
Per ragioni di sicurezza, il guidatore deve
tassativamente effettuare le operazioni che richiedono
particolare attenzione a veicolo fermo.
A motore spento e per preservare la carica della
batteria, il sistema si spegne dopo l'attivazione della
modalità economia d'energia.
SOMMARIO
02

In
breve - Frontalino
04
Multimedia
05
Navigazione
06
Configurazione
07

Servizi collegati
08

Telefono p.
p.
p.
p.
p.
p.
p.
Domande frequenti p.
NAVIGAZIONE GPS
AUTORADIO SISTEMI MULTIMEDIALI
TELEFONO BLUETOOTH
238
240
260 242
280
290
292
302
03

Comandi
al volante p. 241

01
E3_it_Chap12b_SMEGplus_ed01-2014

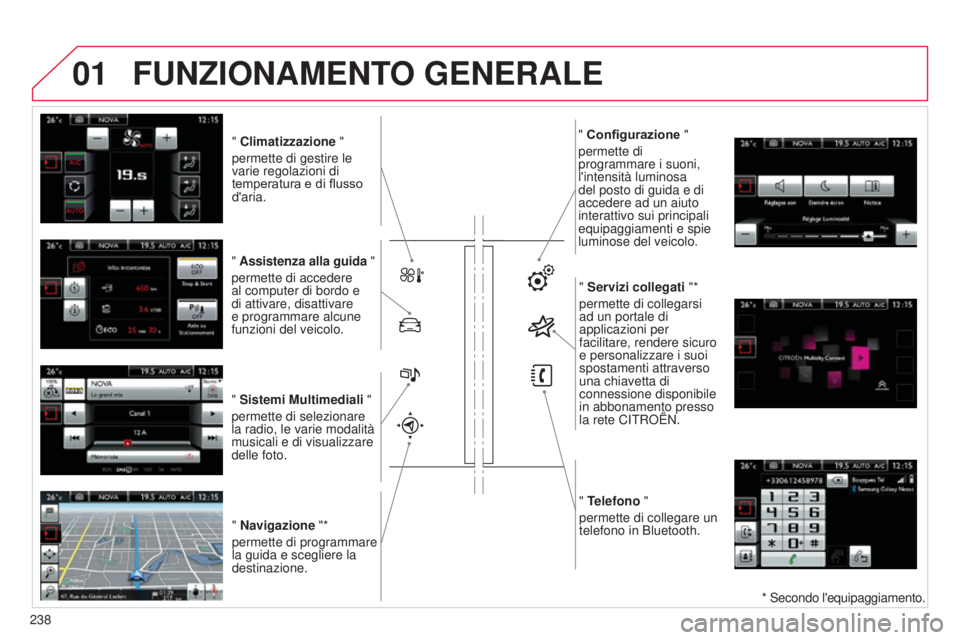

" Climatizzazione "
permette di gestire le
varie regolazioni di
temperatura e di flusso
d'aria.
" Assistenza alla guida "
permette di accedere
al computer di bordo e
di attivare, disattivare
e programmare alcune
funzioni del veicolo.
" Sistemi Multimediali "
permette di selezionare
la radio, le varie modalità
musicali e di visualizzare
delle foto.
" Navigazione "*
permette di programmare
la guida e scegliere la
destinazione. " Configurazione
"
permette di
programmare i suoni,
l'intensità luminosa
del posto di guida e di
accedere ad un aiuto
interattivo sui principali
equipaggiamenti e spie
luminose del veicolo.
" Servizi collegati "*
permette di collegarsi
ad un portale di
applicazioni per
facilitare, rendere sicuro
e personalizzare i suoi
spostamenti attraverso
una chiavetta di
connessione disponibile
in abbonamento presso
la rete CITROËN.
" Telefono "
permette di collegare un
telefono in Bluetooth.
FUNZIONAMENTO GENERALE
238 * Secondo l'equipaggiamento.
