CITROEN C4 CACTUS 2014 Libretti Di Uso E manutenzione (in Italian)

189
E3_it_Chap09_info_pratiques_ed01-2014

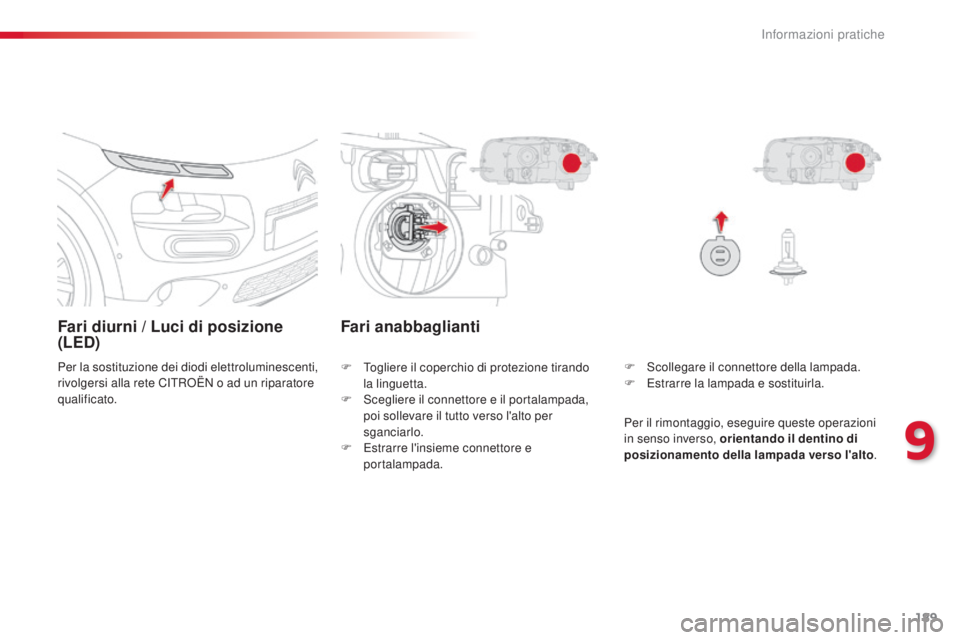

Fari diurni / Luci di posizione
(LED)
Per la sostituzione dei diodi elettroluminescenti,
rivolgersi alla rete CITROËN o ad un riparatore
qualificato.F
S collegare il connettore della lampada.
F

E
strarre la lampada e sostituirla.
Fari anabbaglianti
F Togliere il coperchio di protezione tirando la linguetta.
F

S
cegliere il connettore e il portalampada,
poi sollevare il tutto verso l'alto per
sganciarlo.
F

E
strarre l'insieme connettore e
portalampada. Per il rimontaggio, eseguire queste operazioni
in senso inverso, orientando il dentino di
posizionamento della lampada verso l'alto
.
9
Informazioni pratiche

190
E3_it_Chap09_info_pratiques_ed01-2014

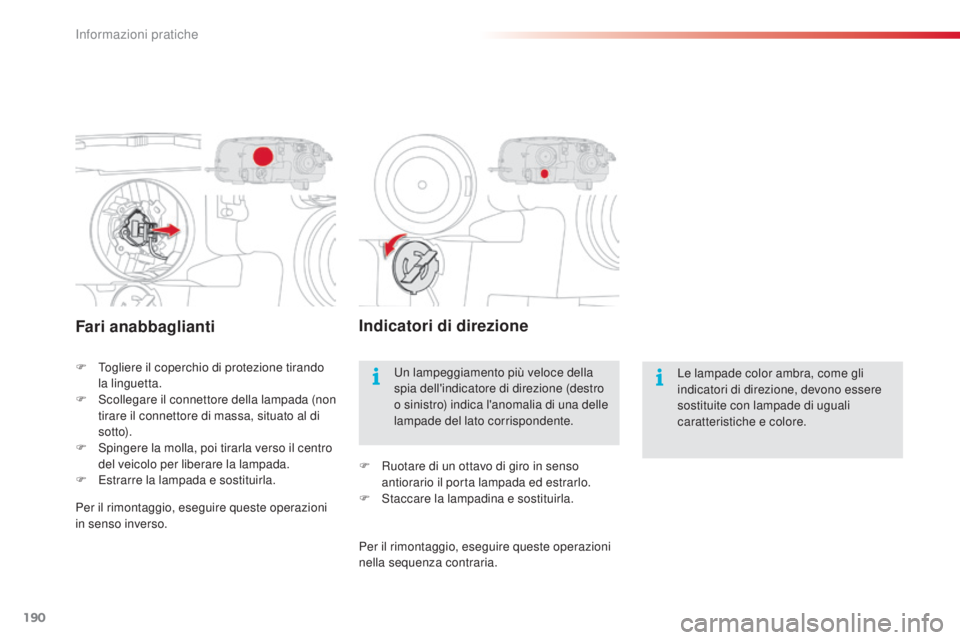

Fari anabbaglianti
F Togliere il coperchio di protezione tirando la linguetta.
F

S
collegare il connettore della lampada (non
tirare il connettore di massa, situato al di
s ot to).
F

S
pingere la molla, poi tirarla verso il centro
del veicolo per liberare la lampada.
F

E
strarre la lampada e sostituirla.
Indicatori di direzione
Le lampade color ambra, come gli
indicatori di direzione, devono essere
sostituite con lampade di uguali
caratteristiche e colore.
Un lampeggiamento più veloce della
spia dell'indicatore di direzione (destro
o sinistro) indica l'anomalia di una delle
lampade del lato corrispondente.
F

R

uotare di un ottavo di giro in senso
antiorario il porta lampada ed estrarlo.
F

S

taccare la lampadina e sostituirla.
Per il rimontaggio, eseguire queste operazioni
in senso inverso.
Per il rimontaggio, eseguire queste operazioni
nella sequenza contraria.
Informazioni pratiche

191
E3_it_Chap09_info_pratiques_ed01-2014

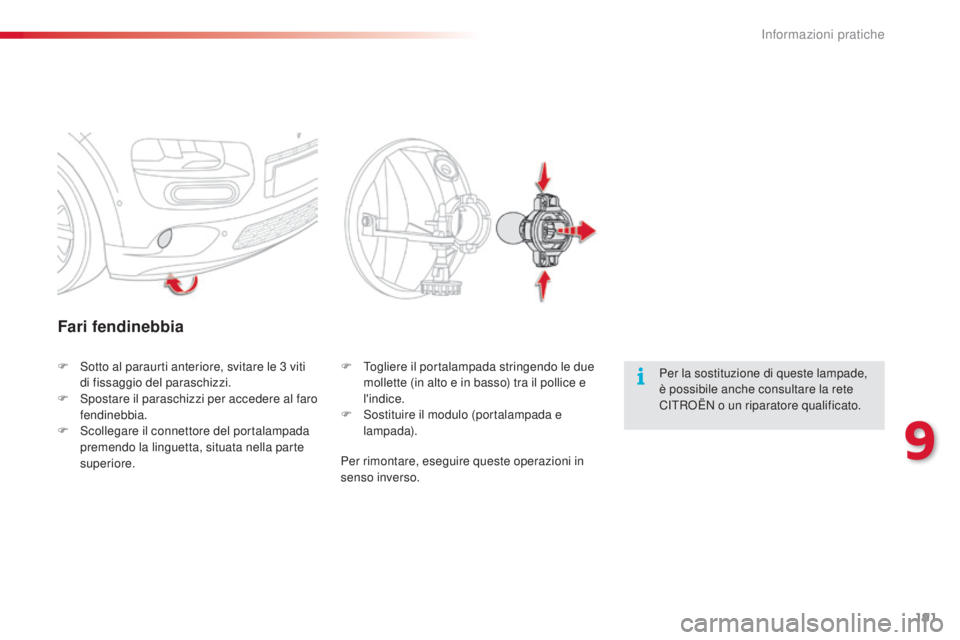

Fari fendinebbia
Per la sostituzione di queste lampade,
è possibile anche consultare la rete
CITROËN o un riparatore qualificato.
F
S
otto al paraurti anteriore, svitare le 3

viti
di fissaggio del paraschizzi.
F

S

postare il paraschizzi per accedere al faro
fendinebbia.
F

S

collegare il connettore del portalampada
premendo la linguetta, situata nella parte
superiore. F
T
ogliere il portalampada stringendo le due
mollette (in alto e in basso) tra il pollice e
l'indice.
F

S

ostituire il modulo (portalampada e
lampada).
Per rimontare, eseguire queste operazioni in
senso inverso.
9
Informazioni pratiche

192
E3_it_Chap09_info_pratiques_ed01-2014

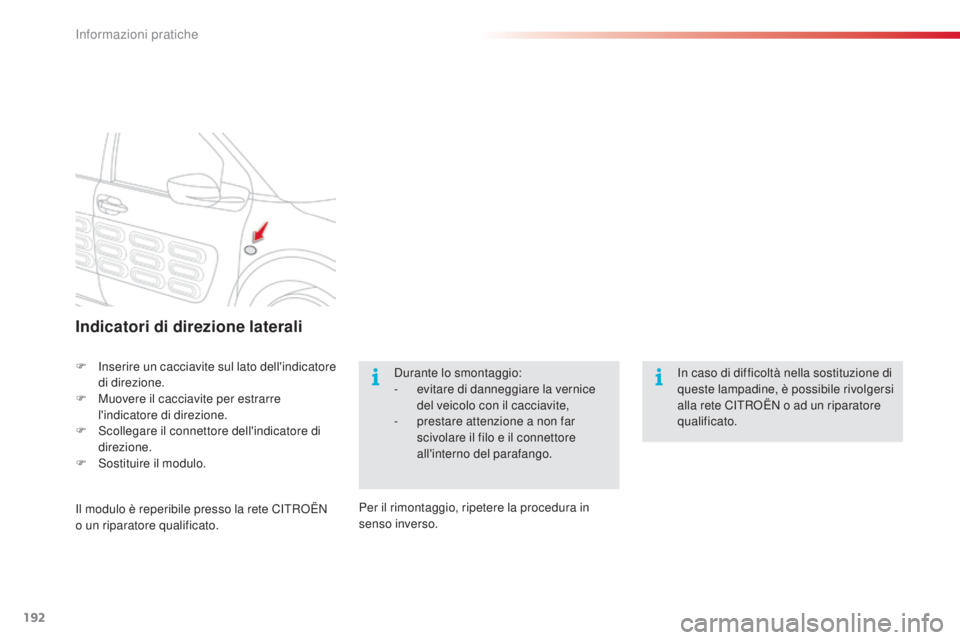

Indicatori di direzione laterali
F Inserire un cacciavite sul lato dell'indicatore di direzione.
F

M
uovere il cacciavite per estrarre
l'indicatore di direzione.
F

S
collegare il connettore dell'indicatore di
direzione.
F

S
ostituire il modulo.
Il modulo è reperibile presso la rete CITROËN
o un riparatore qualificato. Per il rimontaggio, ripetere la procedura in
senso inverso.Durante lo smontaggio:
-

e
vitare di danneggiare la vernice
del veicolo con il cacciavite,
-

p
restare attenzione a non far
scivolare il filo e il connettore
all'interno del parafango. In caso di difficoltà nella sostituzione di
queste lampadine, è possibile rivolgersi
alla rete CITROËN o ad un riparatore
qualificato.
Informazioni pratiche

193
E3_it_Chap09_info_pratiques_ed01-2014

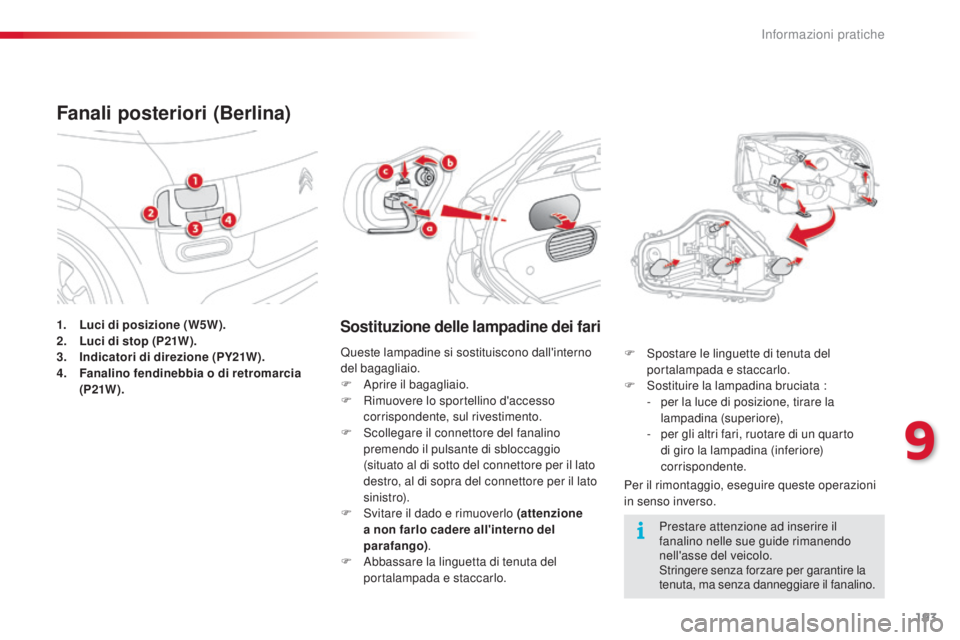

1. Luci di posizione (W5W).
2. Luci di stop (P21W).
3.
I

ndicatori di direzione (PY21W).
4.
F

analino fendinebbia o di retromarcia
(P21W ).
Fanali posteriori (Berlina)
Sostituzione delle lampadine dei fari
Per il rimontaggio, eseguire queste operazioni
in senso inverso. F
S
postare le linguette di tenuta del
portalampada e staccarlo.
F
S
ostituire la lampadina bruciata :
-
p
er la luce di posizione, tirare la
lampadina (superiore),
-
p
er gli altri fari, ruotare di un quarto
di giro la lampadina (inferiore)
corrispondente.
Queste lampadine si sostituiscono dall'interno
del bagagliaio.
F

A

prire il bagagliaio.
F

R

imuovere lo sportellino d'accesso
corrispondente, sul rivestimento.
F

S

collegare il connettore del fanalino
premendo il pulsante di sbloccaggio
(situato al di sotto del connettore per il lato
destro, al di sopra del connettore per il lato
s i ni st r o).
F

S

vitare il dado e rimuoverlo (attenzione
a non farlo cadere all'interno del
parafango) .
F

A

bbassare la linguetta di tenuta del
portalampada e staccarlo. Prestare attenzione ad inserire il
fanalino nelle sue guide rimanendo
nell'asse del veicolo.
Stringere senza forzare per garantire la
tenuta, ma senza danneggiare il fanalino.
9
Informazioni pratiche

194
E3_it_Chap09_info_pratiques_ed01-2014

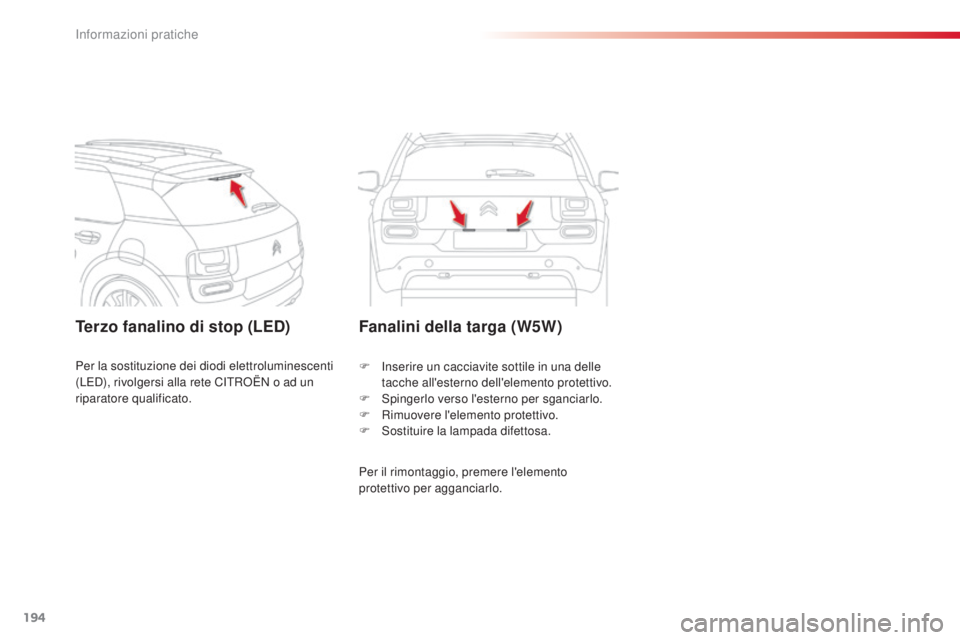

Terzo fanalino di stop (LED)Fanalini della targa (W5W)
Per il rimontaggio, premere l'elemento
protettivo per agganciarlo. F
I
nserire un cacciavite sottile in una delle
tacche all'esterno dell'elemento protettivo.
F
S
pingerlo verso l'esterno per sganciarlo.
F
R
imuovere l'elemento protettivo.
F
S
ostituire la lampada difettosa.
Per la sostituzione dei diodi elettroluminescenti
(LED), rivolgersi alla rete CITROËN o ad un
riparatore qualificato.

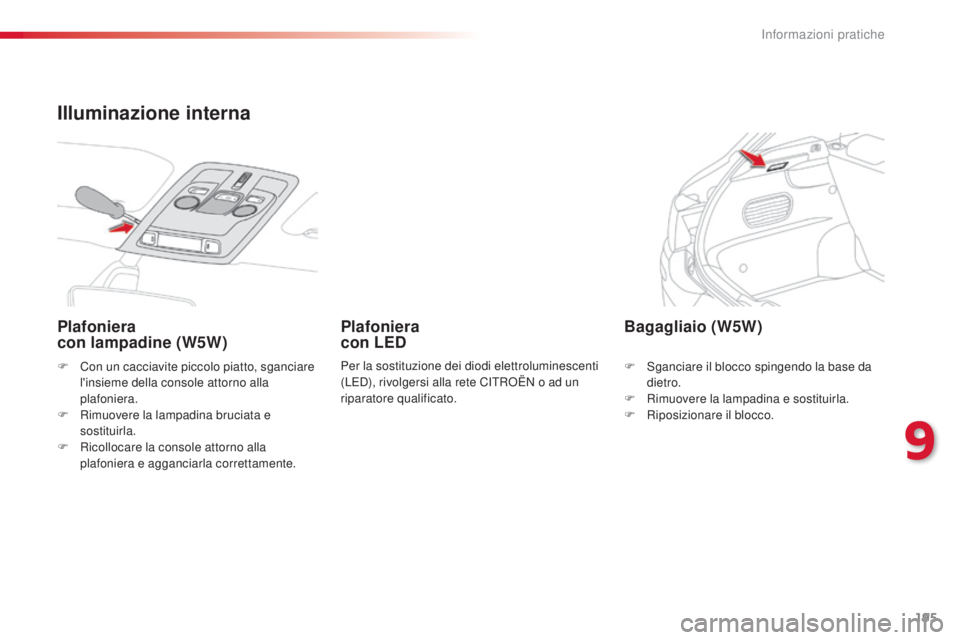

Informazioni pratiche

195
E3_it_Chap09_info_pratiques_ed01-2014
F Con un cacciavite piccolo piatto, sganciare l'insieme della console attorno alla
plafoniera.
F

R
imuovere la lampadina bruciata e
sostituirla.
F

R
icollocare la console attorno alla
plafoniera e agganciarla correttamente.
Plafoniera
con lampadine (W5W) Plafoniera

con LED
Per la sostituzione dei diodi elettroluminescenti
(LED), rivolgersi alla rete CITROËN o ad un
riparatore qualificato.
Bagagliaio (W5W)
F Sganciare il blocco spingendo la base da
dietro.
F

R
imuovere la lampadina e sostituirla.
F

R
iposizionare il blocco.
Illuminazione interna
9
Informazioni pratiche

196
E3_it_Chap09_info_pratiques_ed01-2014

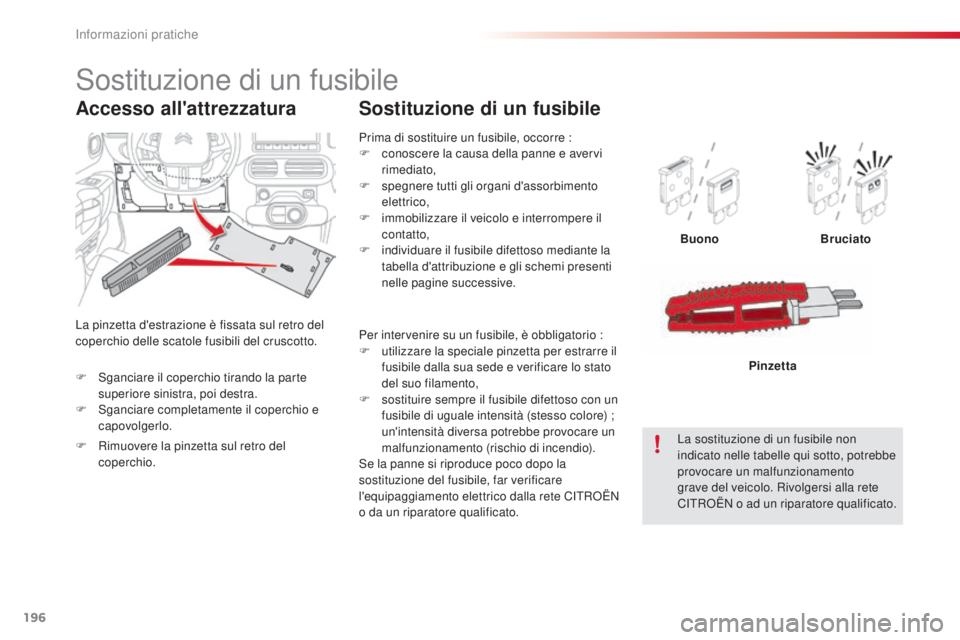

Prima di sostituire un fusibile, occorre :
F c onoscere la causa della panne e avervi
rimediato,
F

s
pegnere tutti gli organi d'assorbimento
elettrico,
F

i
mmobilizzare il veicolo e interrompere il
contatto,
F

in
dividuare il fusibile difettoso mediante la
tabella d'attribuzione e gli schemi presenti
nelle pagine successive.
Sostituzione di un fusibile
Buono Bruciato
La sostituzione di un fusibile non
indicato nelle tabelle qui sotto, potrebbe
provocare un malfunzionamento
grave del veicolo. Rivolgersi alla rete
CITROËN o ad un riparatore qualificato. Pinzetta
Sostituzione di un fusibile
La pinzetta d'estrazione è fissata sul retro del
coperchio delle scatole fusibili del cruscotto.
Accesso all'attrezzatura
Per intervenire su un fusibile, è obbligatorio :
F
u tilizzare la speciale pinzetta per estrarre il
fusibile dalla sua sede e verificare lo stato
del suo filamento,
F

s
ostituire sempre il fusibile difettoso con un
fusibile di uguale intensità (stesso colore) ;
un'intensità diversa potrebbe provocare un
malfunzionamento (rischio di incendio).
Se la panne si riproduce poco dopo la
sostituzione del fusibile, far verificare
l'equipaggiamento elettrico dalla rete CITROËN
o da un riparatore qualificato.
F

S

ganciare il coperchio tirando la parte
superiore sinistra, poi destra.
F

S

ganciare completamente il coperchio e
capovolgerlo.
F

R

imuovere la pinzetta sul retro del
coperchio.
Informazioni pratiche

197
E3_it_Chap09_info_pratiques_ed01-2014
CITROËN declina ogni responsabilità
per le spese derivanti dalla riparazione
del veicolo o per i malfunzionamenti
risultanti dall'installazione di accessori
ausiliari non forniti, non consigliati da
CITROËN e non installati secondo
le prescrizioni, in particolare
quando il consumo degli apparecchi
supplementari supera i 10

milliampère.
Installazione di accessori
elettrici
Il circuito elettrico del veicolo è
concepito per funzionare con gli
equipaggiamenti di serie o in opzione.
Prima di installare altri equipaggiamenti
o accessori elettrici sul veicolo,
rivolgersi alla rete CITROËN o ad un
riparatore qualificato.
9
Informazioni pratiche

198
E3_it_Chap09_info_pratiques_ed01-2014

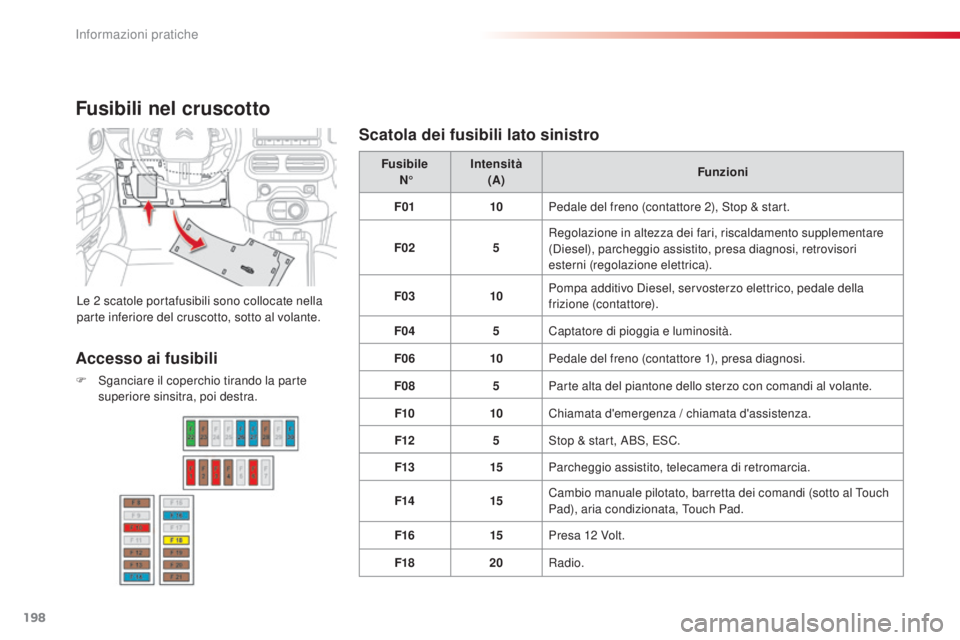

Fusibili nel cruscotto
Le 2 scatole portafusibili sono collocate nella
par te inferiore del cruscotto, sotto al volante. Fusibile
N° Intensità
(A) Funzioni
F01 10Pedale del freno (contattore 2), Stop & start.
F02 5Regolazione in altezza dei fari, riscaldamento supplementare
(Diesel), parcheggio assistito, presa diagnosi, retrovisori
esterni (regolazione elettrica).
F03 10Pompa additivo Diesel, servosterzo elettrico, pedale della
frizione (contattore).
F04 5Captatore di pioggia e luminosità.
F06 10Pedale del freno (contattore 1), presa diagnosi.
F08 5Parte alta del piantone dello sterzo con comandi al volante.
F10 10Chiamata d'emergenza / chiamata d'assistenza.
F12 5Stop & start, ABS, ESC.
F13 15Parcheggio assistito, telecamera di retromarcia.
F14 15Cambio manuale pilotato, barretta dei comandi (sotto al Touch
Pad), aria condizionata, Touch Pad.
F16 15Presa 12


Volt.
F18 20Radio.
Accesso ai fusibili
F Sganciare il coperchio tirando la parte
superiore sinsitra, poi destra.
Scatola dei fusibili lato sinistro
