CITROEN C4 CACTUS 2014 Libretti Di Uso E manutenzione (in Italian)

199
E3_it_Chap09_info_pratiques_ed01-2014

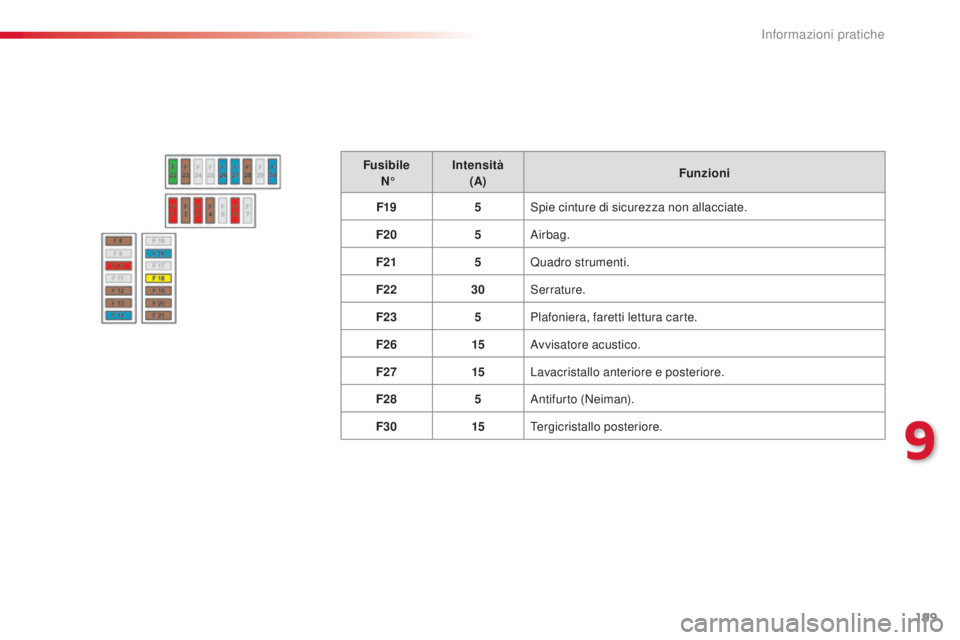

Fusibile N° Intensità
(A) Funzioni
F19 5Spie cinture di sicurezza non allacciate.
F20 5Airbag.
F21 5Quadro strumenti.
F22 30Serrature.
F23 5Plafoniera, faretti lettura carte.
F26 15Avvisatore acustico.
F27 15Lavacristallo anteriore e posteriore.
F28 5Antifurto (Neiman).
F30 15Tergicristallo posteriore.
9
Informazioni pratiche

200
E3_it_Chap09_info_pratiques_ed01-2014

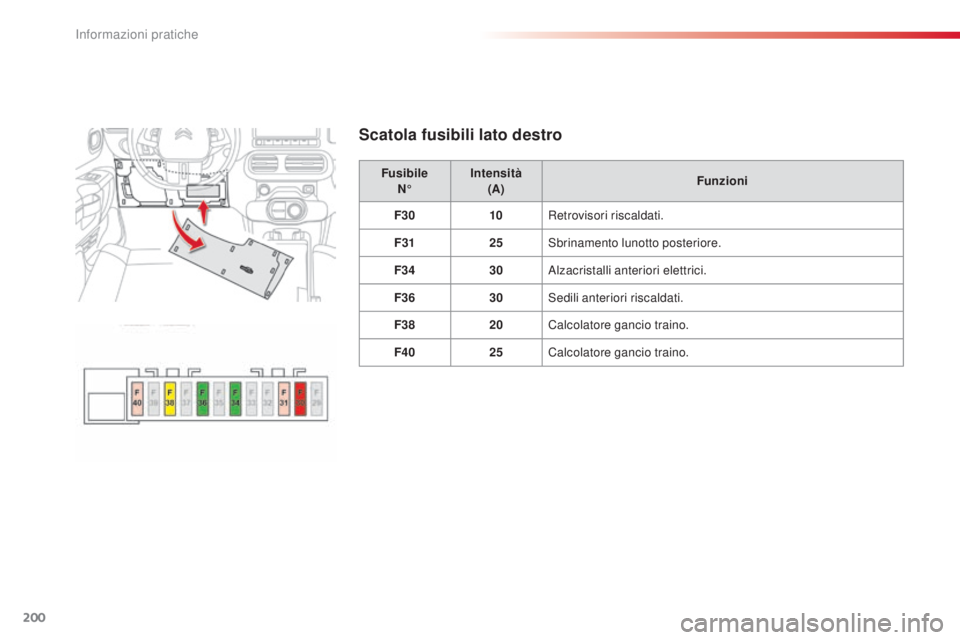

Scatola fusibili lato destro
FusibileN° Intensità
(A) Funzioni
F30 10Retrovisori riscaldati.
F31 25Sbrinamento lunotto posteriore.
F34 30Alzacristalli anteriori elettrici.
F36 30Sedili anteriori riscaldati.
F38 20Calcolatore gancio traino.
F40 25Calcolatore gancio traino.
Informazioni pratiche

201
E3_it_Chap09_info_pratiques_ed01-2014

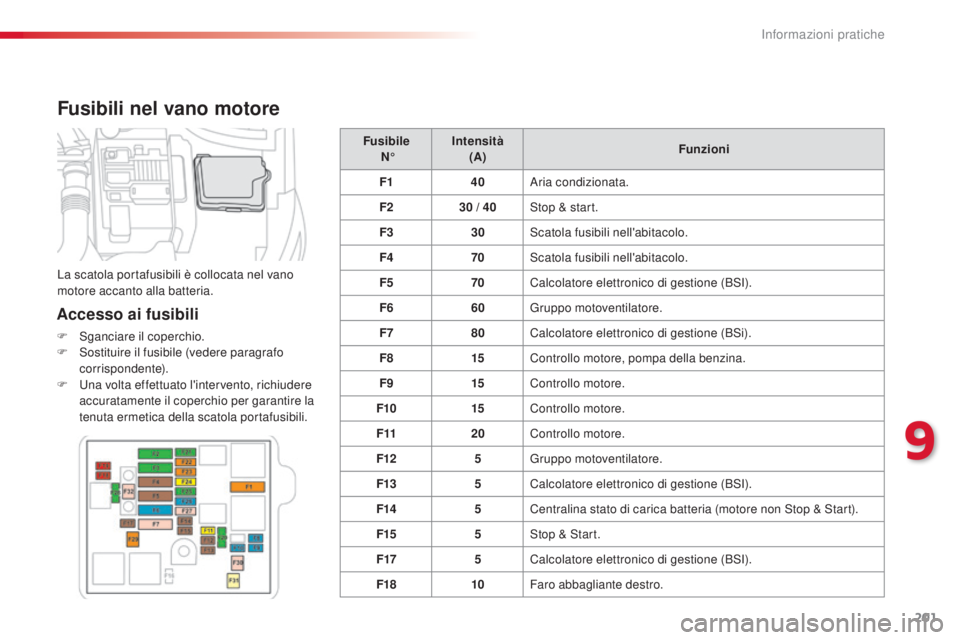

Fusibili nel vano motore
Accesso ai fusibili
F Sganciare il coperchio.
F S ostituire il fusibile (vedere paragrafo
corrispondente).
F

U
na volta effettuato l'intervento, richiudere
accuratamente il coperchio per garantire la
tenuta ermetica della scatola portafusibili. Fusibile
N° Intensità
(A) Funzioni
F1 40Aria condizionata.
F2 30 / 40Stop & start.
F3 30Scatola fusibili nell'abitacolo.
F4 70Scatola fusibili nell'abitacolo.
F5 70Calcolatore elettronico di gestione (BSI).
F6 60Gruppo motoventilatore.
F7 80Calcolatore elettronico di gestione (BSi).
F8 15Controllo motore, pompa della benzina.
F9 15Controllo motore.
F10 15Controllo motore.
F11 20Controllo motore.
F12 5Gruppo motoventilatore.
F13 5Calcolatore elettronico di gestione (BSI).
F14 5Centralina stato di carica batteria (motore non Stop & Start).
F15 5Stop & Start.
F17 5Calcolatore elettronico di gestione (BSI).
F18 10Faro abbagliante destro.
La scatola portafusibili è collocata nel vano
motore accanto alla batteria.
9
Informazioni pratiche

202
E3_it_Chap09_info_pratiques_ed01-2014

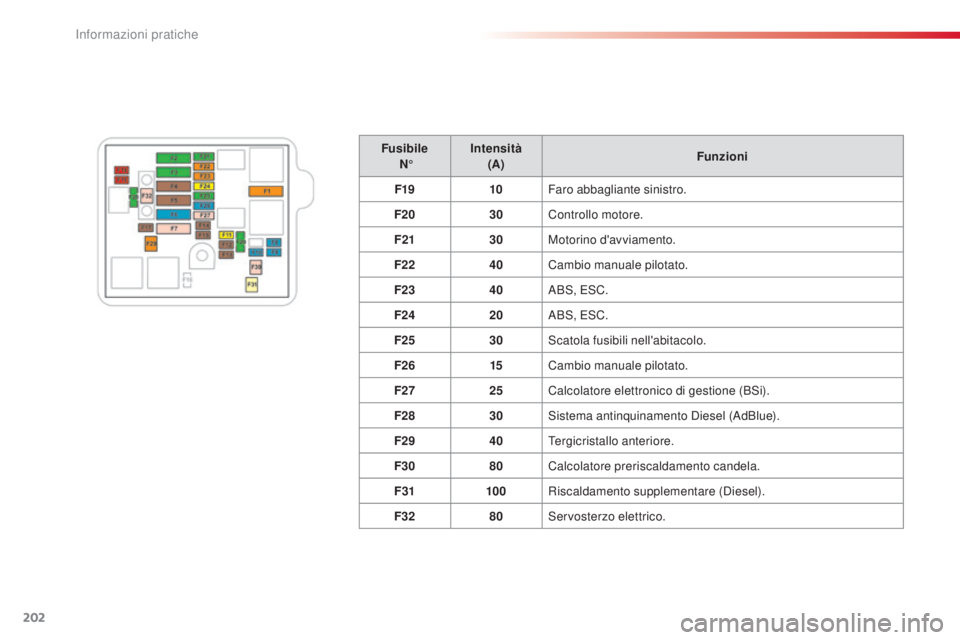

Fusibile N° Intensità
(A) Funzioni
F19 10Faro abbagliante sinistro.
F20 30Controllo motore.
F21 30Motorino d'avviamento.
F22 40Cambio manuale pilotato.
F23 40ABS, ESC.
F24 20ABS, ESC.
F25 30Scatola fusibili nell'abitacolo.
F26 15Cambio manuale pilotato.
F27 25Calcolatore elettronico di gestione (BSi).
F28 30Sistema antinquinamento Diesel (AdBlue).
F29 40Tergicristallo anteriore.
F30 80Calcolatore preriscaldamento candela.
F31 100Riscaldamento supplementare (Diesel).
F32 80Servosterzo elettrico.
Informazioni pratiche

203
E3_it_Chap09_info_pratiques_ed01-2014

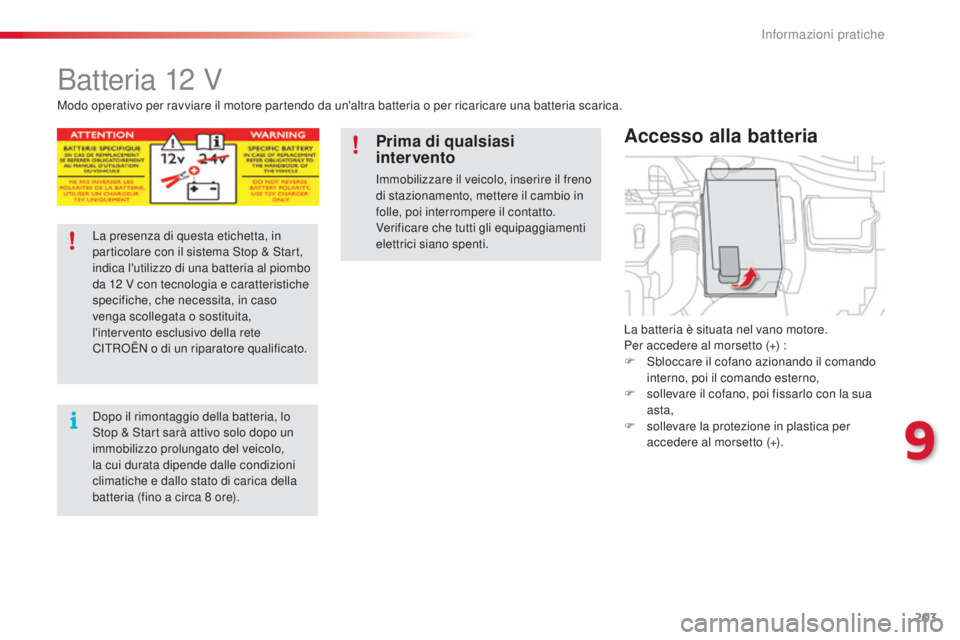

Batteria 12 V
La batteria è situata nel vano motore.
Per accedere al morsetto (+) :
F

S
bloccare il cofano azionando il comando
interno, poi il comando esterno,
F

s
ollevare il cofano, poi fissarlo con la sua
asta,
F

s
ollevare la protezione in plastica per
accedere al morsetto (+).
Accesso alla batteria
Modo operativo per ravviare il motore partendo da un'altra batteria o per ricaricare una batteria scarica.
La presenza di questa etichetta, in
particolare con il sistema Stop & Start,
indica l'utilizzo di una batteria al piombo
da 12
V con tecnologia e caratteristiche
specifiche, che necessita, in caso
venga scollegata o sostituita,
l'intervento esclusivo della rete
CITROËN o di un riparatore qualificato.
Dopo il rimontaggio della batteria, lo
Stop & Start sarà attivo solo dopo un
immobilizzo prolungato del veicolo,
la cui durata dipende dalle condizioni
climatiche e dallo stato di carica della
batteria (fino a circa 8
ore).
Prima di qualsiasi
intervento
Immobilizzare il veicolo, inserire il freno
di stazionamento, mettere il cambio in
folle, poi interrompere il contatto.
Verificare che tutti gli equipaggiamenti
elettrici siano spenti.
9
Informazioni pratiche

204
E3_it_Chap09_info_pratiques_ed01-2014

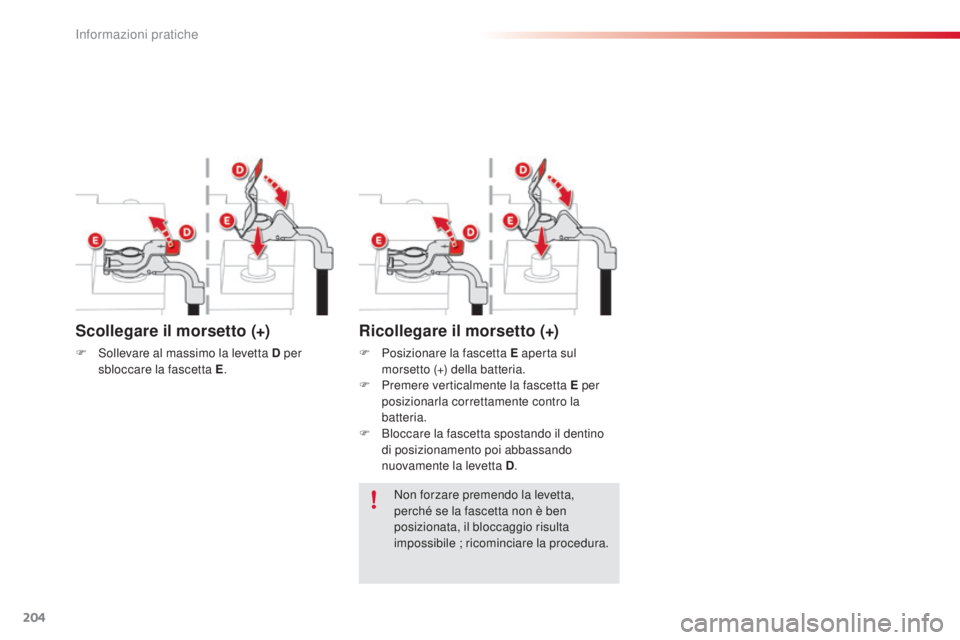

Non forzare premendo la levetta,
perché se la fascetta non è ben
posizionata, il bloccaggio risulta
impossibile ; ricominciare la procedura.
Scollegare il morsetto (+)
F Sollevare al massimo la levetta D per sbloccare la fascetta E .
Ricollegare il morsetto (+)
F Posizionare la fascetta E aperta sul
morsetto (+) della batteria.
F

P
remere verticalmente la fascetta E per
posizionarla correttamente contro la
batteria.
F

B
loccare la fascetta spostando il dentino
di posizionamento poi abbassando
nuovamente la levetta D .
Informazioni pratiche

205
E3_it_Chap09_info_pratiques_ed01-2014

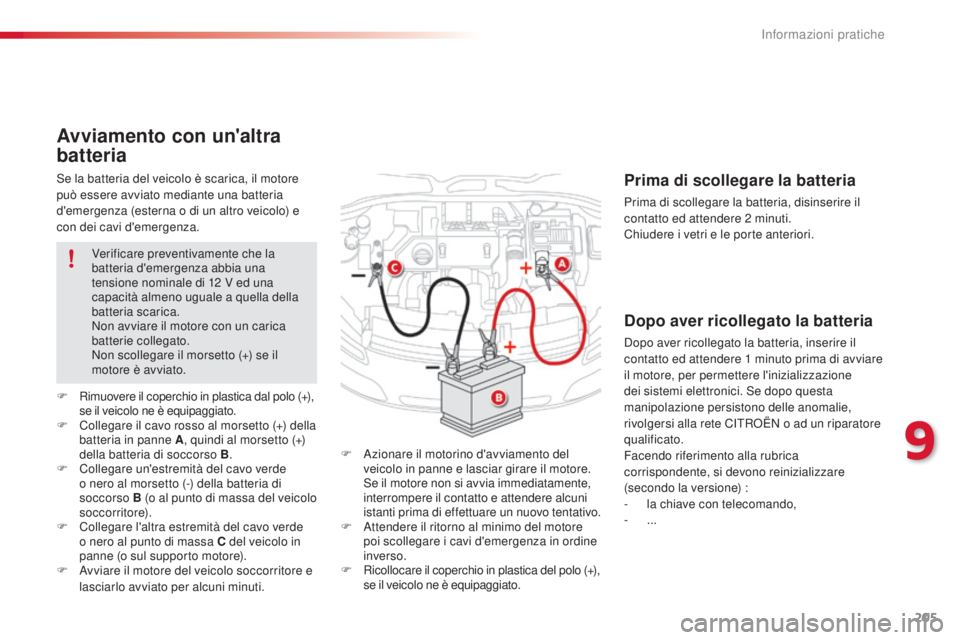

Se la batteria del veicolo è scarica, il motore
può essere avviato mediante una batteria
d'emergenza (esterna o di un altro veicolo) e
con dei cavi d'emergenza.
Avviamento con un'altra
batteria
F Azionare il motorino d'avviamento del veicolo in panne e lasciar girare il motore.
S

e il motore non si avvia immediatamente,
interrompere il contatto e attendere alcuni
istanti prima di effettuare un nuovo tentativo.
F

A
ttendere il ritorno al minimo del motore
poi scollegare i cavi d'emergenza in ordine
inverso.
F

R
icollocare il coperchio in plastica del polo (+),
se il veicolo ne è equipaggiato.
F
R

imuovere il coperchio in plastica dal polo (+),
se il veicolo ne è equipaggiato.
F

C

ollegare il cavo rosso al morsetto (+) della
batteria in panne A , quindi al morsetto (+)
della batteria di soccorso B .
F
C
ollegare un'estremità del cavo verde
o nero al morsetto (-) della batteria di
soccorso B (o al punto di massa del veicolo
soccorritore).
F

C

ollegare l'altra estremità del cavo verde
o nero al punto di massa C del veicolo in
panne (o sul supporto motore).
F

A

vviare il motore del veicolo soccorritore e
lasciarlo avviato per alcuni minuti. Verificare preventivamente che la
batteria d'emergenza abbia una
tensione nominale di 12

V ed una
capacità almeno uguale a quella della
batteria scarica.
Non avviare il motore con un carica
batterie collegato.
Non scollegare il morsetto (+) se il
motore è avviato.
Prima di scollegare la batteria
Prima di scollegare la batteria, disinserire il
contatto ed attendere 2
minuti.
Chiudere i vetri e le porte anteriori.
Dopo aver ricollegato la batteria
Dopo aver ricollegato la batteria, inserire il
contatto ed attendere 1 minuto prima di avviare
il motore, per permettere l'inizializzazione
dei sistemi elettronici. Se dopo questa
manipolazione persistono delle anomalie,
rivolgersi alla rete CITROËN o ad un riparatore
qualificato.
Facendo riferimento alla rubrica
corrispondente, si devono reinizializzare
(secondo la versione) :
-

l
a chiave con telecomando,
-


...
9
Informazioni pratiche

206
E3_it_Chap09_info_pratiques_ed01-2014

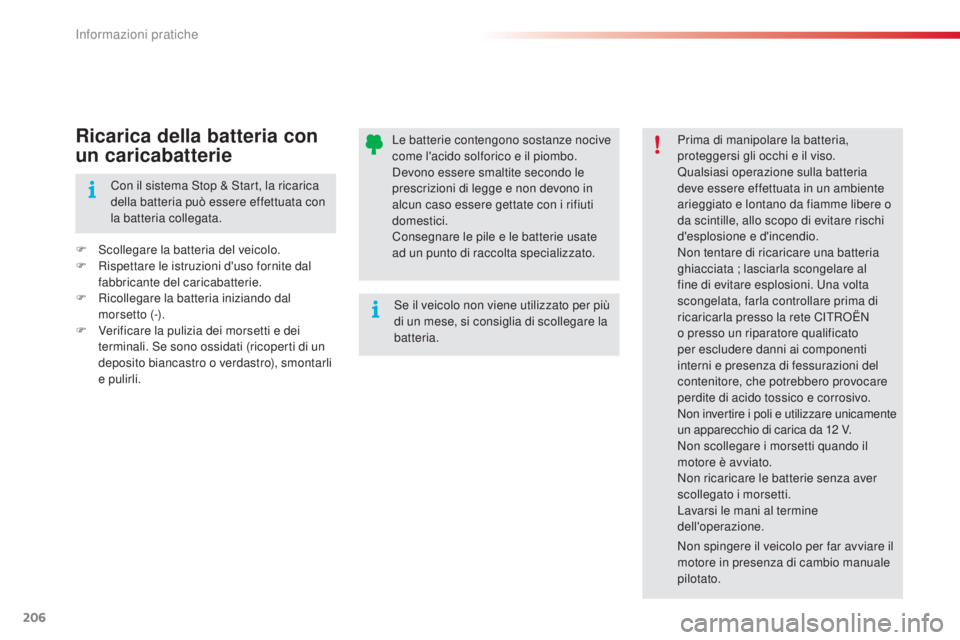

Le batterie contengono sostanze nocive
come l'acido solforico e il piombo.
Devono essere smaltite secondo le
prescrizioni di legge e non devono in
alcun caso essere gettate con i rifiuti
domestici.
Consegnare le pile e le batterie usate
ad un punto di raccolta specializzato.Prima di manipolare la batteria,
proteggersi gli occhi e il viso.
Qualsiasi operazione sulla batteria
deve essere effettuata in un ambiente
arieggiato e lontano da fiamme libere o
da scintille, allo scopo di evitare rischi
d'esplosione e d'incendio.
Non tentare di ricaricare una batteria
ghiacciata ; lasciarla scongelare al
fine di evitare esplosioni. Una volta
scongelata, farla controllare prima di
ricaricarla presso la rete CITROËN
o presso un riparatore qualificato
per escludere danni ai componenti
interni e presenza di fessurazioni del
contenitore, che potrebbero provocare
perdite di acido tossico e corrosivo.
Non invertire i poli e utilizzare unicamente
un apparecchio di carica da 12
V.
Non scollegare i morsetti quando il
motore è avviato.
Non ricaricare le batterie senza aver
scollegato i morsetti.
Lavarsi le mani al termine
dell'operazione.
Se il veicolo non viene utilizzato per più
di un mese, si consiglia di scollegare la
batteria.
Non spingere il veicolo per far avviare il
motore in presenza di cambio manuale
pilotato.Ricarica della batteria con
un caricabatterie
F Scollegare la batteria del veicolo.
F R ispettare le istruzioni d'uso fornite dal
fabbricante del caricabatterie.
F

R
icollegare la batteria iniziando dal
morsetto (-).
F

V
erificare la pulizia dei morsetti e dei
terminali. Se sono ossidati (ricoperti di un
deposito biancastro o verdastro), smontarli
e pulirli. Con il sistema Stop & Start, la ricarica
della batteria può essere effettuata con
la batteria collegata.
Informazioni pratiche

207
E3_it_Chap09_info_pratiques_ed01-2014

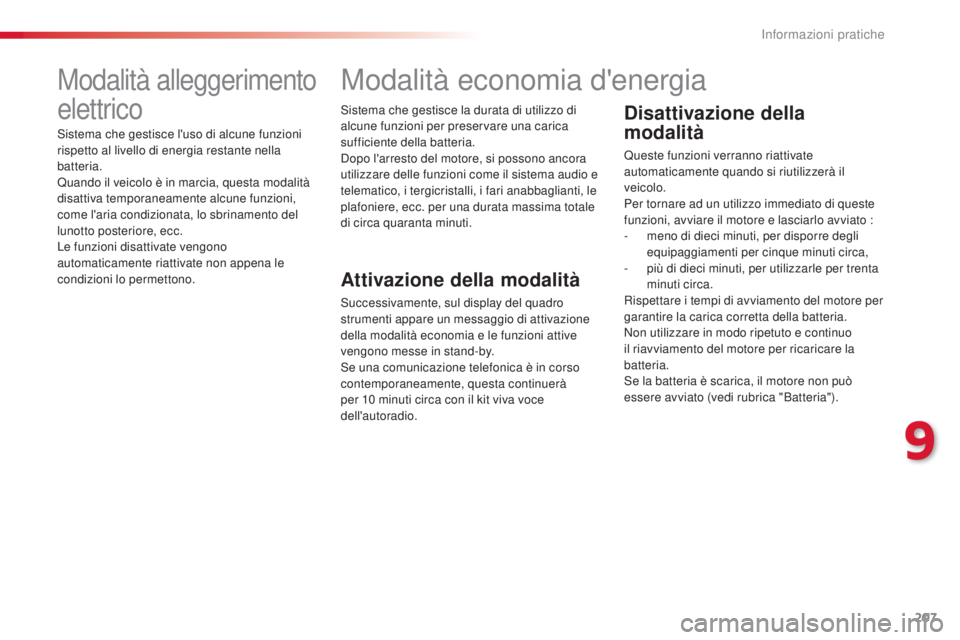

Modalità alleggerimento
elettrico
Sistema che gestisce l'uso di alcune funzioni
rispetto al livello di energia restante nella
batteria.
Quando il veicolo è in marcia, questa modalità
disattiva temporaneamente alcune funzioni,
come l'aria condizionata, lo sbrinamento del
lunotto posteriore, ecc.
Le funzioni disattivate vengono
automaticamente riattivate non appena le
condizioni lo permettono.Sistema che gestisce la durata di utilizzo di
alcune funzioni per preservare una carica
sufficiente della batteria.
Dopo l'arresto del motore, si possono ancora
utilizzare delle funzioni come il sistema audio e
telematico, i tergicristalli, i fari anabbaglianti, le
plafoniere, ecc. per una durata massima totale
di circa quaranta minuti.
Modalità economia d'energia
Attivazione della modalità
Successivamente, sul display del quadro
strumenti appare un messaggio di attivazione
della modalità economia e le funzioni attive
vengono messe in stand-by.
Se una comunicazione telefonica è in corso
contemporaneamente, questa continuerà
per 10
minuti circa con il kit viva voce
dell'autoradio.
Disattivazione della
modalità
Queste funzioni verranno riattivate
automaticamente quando si riutilizzerà il
veicolo.
Per tornare ad un utilizzo immediato di queste
funzioni, avviare il motore e lasciarlo avviato :
-

m
eno di dieci minuti, per disporre degli
equipaggiamenti per cinque minuti circa,
-

p
iù di dieci minuti, per utilizzarle per trenta
minuti circa.
Rispettare i tempi di avviamento del motore per
garantire la carica corretta della batteria.
Non utilizzare in modo ripetuto e continuo
il riavviamento del motore per ricaricare la
batteria.
Se la batteria è scarica, il motore non può
essere avviato (vedi rubrica "Batteria").
9
Informazioni pratiche

208
E3_it_Chap09_info_pratiques_ed01-2014

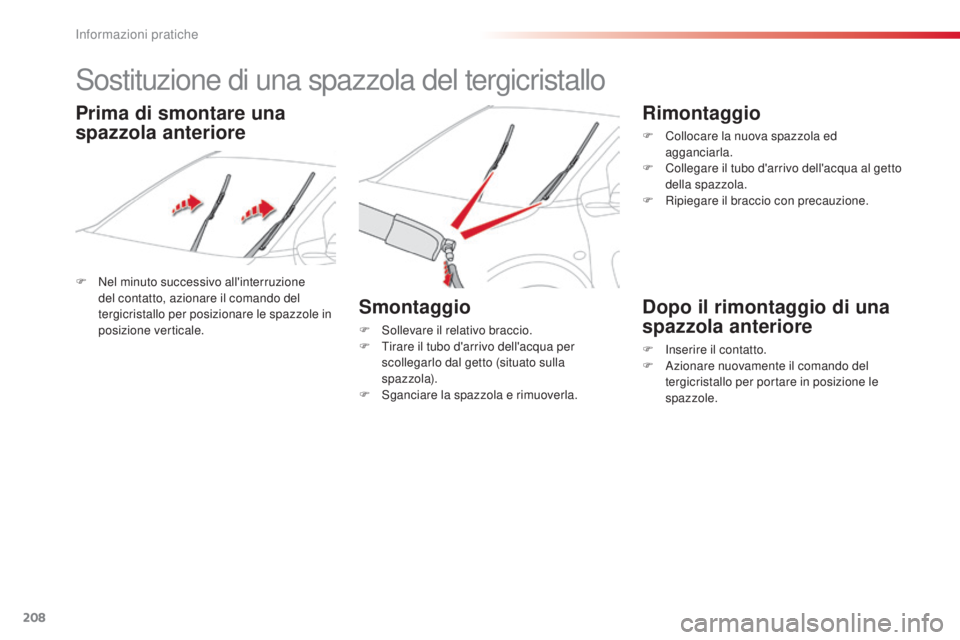

Sostituzione di una spazzola del tergicristallo
F Nel minuto successivo all'interruzione del contatto, azionare il comando del
tergicristallo per posizionare le spazzole in
posizione verticale.
Smontaggio
F Sollevare il relativo braccio.
F T irare il tubo d'arrivo dell'acqua per
scollegarlo dal getto (situato sulla
spazzola).
F

S
ganciare la spazzola e rimuoverla.
Rimontaggio
F Collocare la nuova spazzola ed agganciarla.
F

C
ollegare il tubo d'arrivo dell'acqua al getto
della spazzola.
F

R
ipiegare il braccio con precauzione.
Dopo il rimontaggio di una
spazzola anteriore
F Inserire il contatto.
F A zionare nuovamente il comando del
tergicristallo per portare in posizione le
spazzole.
Prima di smontare una
spazzola anteriore
Informazioni pratiche
