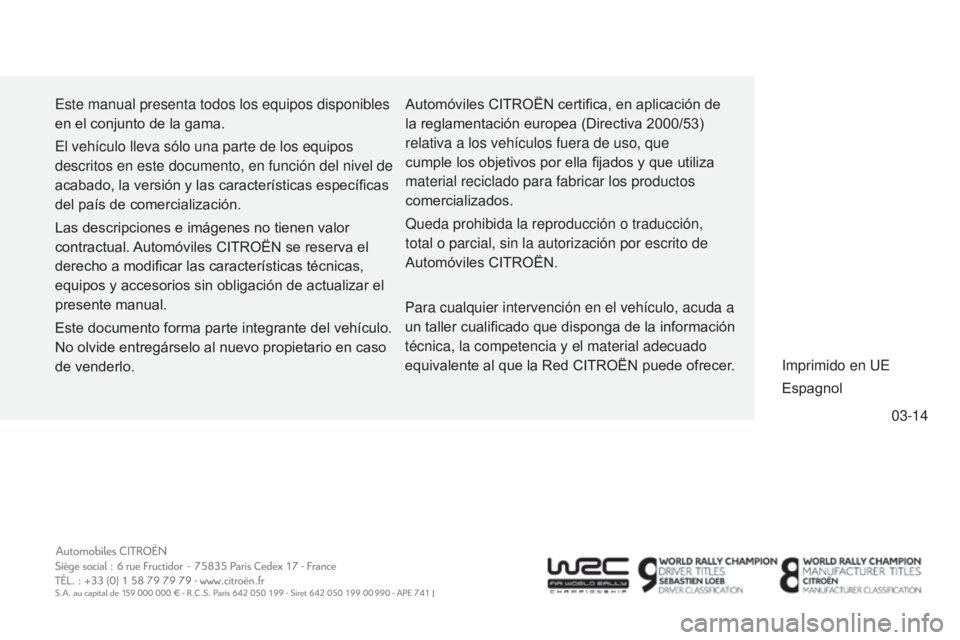

Este manual presenta todos los equipos disponibles
en el conjunto de la gama.
El vehículo lleva sólo una parte de los equipos
descritos en este documento, en función del nivel de
acabado, la versión y las características específicas
del país de comercialización.
Las descripciones e imágenes no tienen valor
contractual. Automóviles CITROËN se reserva el
derecho a modificar las características técnicas,
equipos y accesorios sin obligación de actualizar el
presente manual.
Este documento forma parte integrante del vehículo.
No olvide entregárselo al nuevo propietario en caso
de venderlo.Automóviles CITROËN certifica, en aplicación de
la reglamentación europea (Directiva 2000/53)
relativa a los vehículos fuera de uso, que
cumple los objetivos por ella fijados y que utiliza
material reciclado para fabricar los productos
comercializados.
Queda prohibida la reproducción o traducción,
total o parcial, sin la autorización por escrito de
Automóviles CITROËN.
Imprimido en UE
Espagnol
Para cualquier intervención en el vehículo, acuda a
un taller cualificado que disponga de la información
técnica, la competencia y el material adecuado
equivalente al que la Red CITROËN puede ofrecer.

CRÉATIVE TECHNOLOGIE
2014 – DOCUMENTATION DE BORD4Dconcept
Diadeis
Entagos
E3_es_Chap15_couv_fin_ed01-2014
14C4C.0050
Espagnol

228
Características técnicas
MotoresV Ti 75VTi 82e-VTi 82e -T H P 110
Cajas de velocidades Manual (5 marchas) Manual (5 marchas) Manual pilotada (5 marchas) Manual (5 marchas)
Tipos variantes versiones 0PHMU 0PHMZ 0PHNZ
Anticontaminación Euro 5 Euro 5 Euro 6 Euro 6
Cilindrada (cm 3 ) 1 199 1 199 1 199
Diámetro x carrera (mm) 75 x 90,5 75 x 90,5 75 x 90,5
Potencia máxima: norma CEE (kW) * 55 60 81
Régimen de potencia máximo (rpm) 5 750 5 750 6 250
Par máximo: norma CEE (Nm) 11 6 118 205
Régimen de par máximo (rpm) 2 750 2 750 1 750
Carburante Sin plomo Sin plomo Sin plomo
Catalizador Sí Sí Sí
Capacidad del aceite motor con cambio de cartucho de filtro (en litros) 3,25 3,25 3,5
* La potencia máxima corresponde al valor homologado en el banco motor, según las condiciones definidas en la reglamentación europea (directiva 1999/99/CE).
Motorizaciones y cajas de velocidades - GASOLINA Anula y sustituye

229
11
Características técnicas
* La masa en orden de marcha es igual a la masa en vacío + conductor (75 kg). ** Valor máximo de remolque en el límite de la MMA.
MotoresV Ti 75VTi 82e-VTi 82e -T H P 110
Cajas de velocidades Manual (5 marchas) Manual (5 marchas) Manual pilotada (5 marchas) Manual (5 marchas)
Tipos variantes versiones 0PHMU 0PHMZ 0PHNZ
- Masa en vacío 965 965 975 1 020
- Masa en orden de marcha * 1 040 1 040 1 050 1 095
- Masa máxima técnicamente admisible en carga (MMTA) 1 500 1 500 1 510 1 555
- Masa máxima admisible (MMA) del conjunto en pendiente del 12% 1 900 1 900 1 910 2 155
- Remolque con frenos ** en pendiente del 10% o 12% 720 720 725 825
- Remolque sin frenos ** 520 520 525 545
- Peso recomendado en la lanza (enganche de remolque) 55 55 55 55
Masas y cargas remolcables (en kg) - GASOLINA
Los valores de MMA del conjunto y de cargas remolcables indicados son válidos para una altitud máxima de 1.000 metros; la carga remolcable mencionada se debe reducir un 10% por cada 1.000 metros suplementarios. Arrastrando un remolque, no supere la velocidad de 100 km/h (respete la legislación vigente en cada país). Una temperatura exterior elevada podría provocar una disminución de la capacidad del vehículo para proteger el motor. Cuando la temperatura exterior sea superior a 37 °C, limite la masa remolcada.
