CITROEN C4 CACTUS 2014 Návod na použití (in Czech)

169
E3_cs_Chap09_info_pratiques_ed01-2014

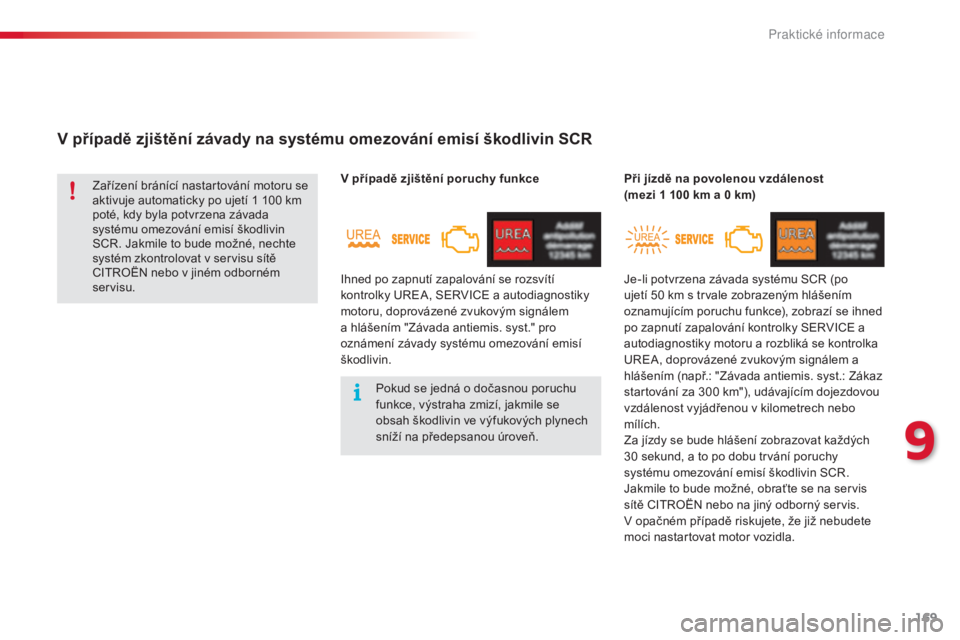

V případě zjištění závady na systému omezování emisí škodlivin SCR
V případě zjištění poruchy funkcePři jízdě na povolenou vzdálenost
(mezi 1
100 km a 0 km)
Zařízení bránící nastartování motoru se
aktivuje automaticky po ujetí 1

100

km
poté, kdy byla potvrzena závada
systému omezování emisí škodlivin
SCR. Jakmile to bude možné, nechte
systém zkontrolovat v servisu sítě
CITROËN nebo v jiném odborném
servisu.
Pokud se jedná o dočasnou poruchu
funkce, výstraha zmizí, jakmile se
obsah škodlivin ve výfukových plynech
sníží na předepsanou úroveň.
Ihned po zapnutí zapalování se rozsvítí
kontrolky UREA, SERVICE a autodiagnostiky
motoru, doprovázené zvukovým signálem
a hlášením "Závada antiemis. syst." pro
oznámení závady systému omezování emisí
škodlivin.
Je-li potvrzena závada systému SCR (po
ujetí 50
km s trvale zobrazeným hlášením
oznamujícím poruchu funkce), zobrazí se ihned
po zapnutí zapalování kontrolky SERVICE a
autodiagnostiky motoru a rozbliká se kontrolka
UREA, doprovázené zvukovým signálem a
hlášením (např.: "Závada antiemis. syst.: Zákaz
startování za 300
km"), udávajícím dojezdovou
vzdálenost vyjádřenou v kilometrech nebo
mílích.
Za jízdy se bude hlášení zobrazovat každých
30
sekund, a to po dobu trvání poruchy
systému omezování emisí škodlivin SCR.
Jakmile to bude možné, obraťte se na servis
sítě CITROËN nebo na jiný odborný servis.
V opačném případě riskujete, že již nebudete
moci nastartovat motor vozidla.
9
Praktické informace

170
E3_cs_Chap09_info_pratiques_ed01-2014
Zakázané nastartování
Abyste mohli motor vozidla znovu nastartovat,
je třeba se obrátit na servis sítě CITROËN
nebo na jiný odborný servis.Překročili jste limit povolený pro jízdu:
příslušné zařízení brání nastartování
motoru.
Zamrznutí aditiva AdBlue®
Aditivum AdBlue® zamrzne při teplotě
nižší než přibližně -11 °C.
Systém SCR obsahuje zařízení, které
ohřívá nádrž s aditivem AdBlue
®.
Ve výjimečných situacích ( jestliže
bylo vozidlo po delší dobu vystaveno
teplotám nižším než -15

°C) může
být výstraha na závadu systému pro
omezování emisí škodlivin zapříčiněna
zamrznutím aditiva AdBlue
®.
Zaparkujte vozidlo v místnosti s mírnější
teplotou na dobu několika hodin, dokud
nebude aditivum opět tekuté.
Zhasnutí výstrahy na závadu systému
pro omezování emisí škodlivin
nenásleduje okamžitě po rozmrazení
aditiva, dojde k němu až po několika
kilometrech jízdy.
Při každém zapnutí zapalování se rozsvítí
kontrolky SERVICE a autodiagnostiky motoru
a rozbliká se kontrolka UREA, doprovázené
zvukovým signálem a hlášením "Závada
antiemis. syst.: Zákaz startování".
Praktické informace

171
E3_cs_Chap09_info_pratiques_ed01-2014
Doplňování aditiva AdBlue®
Doporučení pro používáníDoplnění nádrže aditivem AdBlue® je
plánováno při každé pravidelné servisní
prohlídce vozidla v servisu sítě CITROËN nebo
v jiném odborném servisu.
Vzhledem k objemu nádrže může být nicméně
nutné doplnit aditivum i mezi dvěma servisními
prohlídkami, zejména pokud na potřebu
doplnění upozorní výstraha (kontrolky a
hlášení).
Můžete se obrátit na servis sítě CITROËN nebo
na jiný odborný servis.
Pokud si budete aditivum doplňovat sami,
přečtěte si pozorně následující upozornění.
Aditivum AdBlue
® uchovávejte v
originálním obalu a mimo dosah dětí.
Aditivum AdBlue
® nikdy nepřelévejte do
jiné nádoby: ztratilo by svou kvalitu z
hlediska čistoty. Aditivum nikdy neřeďte vodou.
Aditivum nikdy nelijte do palivové
nádrže.
Nikdy nedoplňujte aditivum AdBlue®
z výdejního místa vyhrazeného pro
nákladní vozidla.
Používejte pouze aditivum AdBlue
® splňující
normu ISO 22241.
Balení v lahvích se zařízením, které brání
odkapávání, usnadňuje doplňování aditiva do
nádrže. Lahve o objemu 1,89

litru (1/2 galonu)
si můžete zakoupit v servisu sítě CITROËN
nebo v jiném odborném servisu.
Aditivum AdBlue® je roztok na bázi močoviny.
Jde o kapalinu je nehořlavou, bez barvy a bez
zápachu (skladovaná na chladném místě).
V případě kontaktu s pokožkou omyjte
zasažené místo tekoucí vodou a mýdlem.
V případě kontaktu s očima je okamžitě
vyplachujte velkým množstím tekoucí vody
nebo očním roztokem, a to po dobu nejméně
15

minut. Pokud cítíte, že pálení nebo
podráždění přetrvává, vyhledejte lékaře.
Po požití ihned vypláchněte ústa čistou vodou
a poté vypijte velké množství vody.
Za určitých podmínek (například při vysoké
teplotě) nelze vyloučit riziko úniku čpavku:
nevdechujte výpary kapaliny. Výpary čpavku
mohou dráždit sliznice (oční, nosní a krční).
9
Praktické informace

172
E3_cs_Chap09_info_pratiques_ed01-2014
Doporučení pro skladování
Láhve s aditivem AdBlue® neskladujte
ve vozidle.
Postup
F Vypněte zapalování a vytáhněte klíč.
F

P
ro přístup k nádrži s aditivem AdBlue
®
nadzvedněte koberec v zavazadlovém
prostoru, podle vybavení, vyjměte rezervní
kolo a/nebo nebo úložnou schránku. F

O
točte černým uzávěrem o čtvrt otáčky
proti směru chodu hodinových ručiček
(aniž byste na něj tlačili) a vytáhněte ho
směrem nahoru.
Aditivum AdBlue
® zamrzá při teplotě nižší
než -11

°C a jeho kvalita se zhoršuje při
teplotě vyšší než 25
°C. Lahve je doporučeno
skladovat na chladném místě a ve stínu, mimo
přímé sluneční záření.
Za takových podmínek lze aditivum skladovat
nejméně 1

rok.
Aditivum, které zamrzlo, lze použít po jeho
rozmrznutí při teplotě okolního prostředí. Před doplňováním aditiva se ujistěte, že vozidlo
stojí na plochém vodorovném podkladu.
V zimě ověř te, že je teplota vyšší než -11
°C,
jinak nebude možno aditivum AdBlue
®, které při
této teplotě zamrzá, přelít do nádrže. Aby bylo
možno provést doplnění, zaparkujte vozidlo
v temperovaném prostoru na dobu několika
hodin.
F

O
točte modrým uzávěrem o šestinu otáčky
proti směru chodu hodinových ručiček.
F

V
ytáhněte uzávěr směrem nahoru.
Praktick

173
E3_cs_Chap09_info_pratiques_ed01-2014
F Připravte si láhev s aditivem AdBlue®.
Nejprve zkontrolujte datum spotřeby, poté
si před přelitím obsahu láhve do nádrže
aditiva AdBlue
® Vašeho vozidla pozorně
přečtěte pokyny k použití uvedené na
etiketě.
Důležité: pokud se nádrž s aditivem
AdBlue
® zcela vyprázdnila – což je
potvrzeno výstražným hlášením a
nemožností nastartovat motor – je třeba
doplnit minimálně 3,8
litru aditiva, (tj.
dvě láhve o objemu 1,89
litru). V případě vystříknutí aditiva místo
ihned opláchněte studenou vodou nebo
osušte vlhkým hadříkem.
Pokud aditivum vytvořilo krystaly,
odstraňte je houbou a teplou vodou.
POZOR:
V případě doplnění
po úplném vyčerpání aditiva
signalizovaném hlášením "Dolít aditiv.
antiemis. syst.: Zákaz startování" je
nezbytné vyčkat alespoň 5 minut před
opětovným zapnutím zapalování,
aniž by byly otevřeny dveře řidiče,
uzamčeno vozidlo nebo vložen klíč
do zapalování .
Zapněte zapalování, vyčkejte přibližně
10 sekund a poté nastartujte motor.
Láhve od aditiva AdBlue
® nevyhazujte
do běžného domácího odpadu. Použijte
kontejner vyhrazený k tomuto účelu
nebo láhve zanechte ve Vašem servisu.
F

V p

řípadě, že po odložení láhve stékají
kapky, osušte okraj ústí nádrže vlhkým
hadříkem.
F

U

místěte modrý uzávěr zpět na hrdlo
nádrže a otočte jím o šestinu otáčky ve
směru chodu hodinových ručiček, a to až
na doraz.
F
U
místěte zpět černý uzávěr a otočte jím o
čtvrt otáčky ve směru chodu hodinových
ručiček (aniž byste na něj tlačili). Ověř te,
že se kontrolní značka na uzávěru nachází
přímo proti kontrolní značce na držáku.
F

P

odle vybavení, dejte na své místo
rezervní kolo a/nebo úložnou schránku na
dno zavazadlového prostoru.
F

D

ejte zpět koberec zavazadlového prostoru
a zavřete jeho dveře.
9
Praktick

174
E3_cs_Chap09_info_pratiques_ed01-2014
Sada je uložená ve schránce, která se nachází
pod podlážkou zavazadlového prostoru.
Jedná se o kompletní systém tvořený
kompresorem a kartuší s vyplňovacím
přípravkem. Umožňuje provést dočasnou
opravu
pneumatiky, aby bylo možné dojet s
vozidlem k nejbližšímu servisu.
Opravu je možné provést ve většině případů
proražení pneumatiky, ke kterému dojde na
běhounu nebo na bočnici pneumatiky.
Sada pro dočasnou opravu pneumatiky
Přístup k sadě
Seznam nářadí
Toto nářadí je specificky určeno pro Vaše
vozidlo a dle výbavy vozidla se může lišit.
Nepoužívejte jej k jiným účelům.
1.
K

ompresor 12 V.
O

bsahuje vyplňovací přípravek pro
dočasné opravení pneumatiky a úpravu
tlaku v pneumatice.
2.
O

ko pro vlečení.
V

iz rubrika "Odtažení".
Praktické informace

175
E3_cs_Chap09_info_pratiques_ed01-2014
A. Volič polohy "Oprava" nebo "Huštění".
B. Spínač pro zapnutí "I" / vypnutí "O".
C.
T

lačítko pro snížení tlaku.
D.
T

lakoměr (v barech a p.s.i.).
E.
P

řihrádka obsahující:
-

k
abel s adaptérem pro zásuvku 12 V,
-

r
ůzné koncovky pro huštění
nafukovacích předmětů, např. míčů,
pneumatik jízdního kola,...
Popis sady
Samolepku s vyznačením omezení
rychlosti I je třeba nalepit na volant,
aby tak řidiči připomínala, že jedno kolo
vozidla lze používat jen dočasně.
Při jízdě s pneumatikou opravenou
pomocí sady tohoto typu nepřekračujte
rychlost 80
km/h.
F.
K

artuše s vyplňovacím přípravkem.
G.
B

ílá hadice s uzávěrem pro opravu.
H.
Č

erná hadice pro huštění.
I.
S

amolepka s vyznačením omezení
rychlosti.
Předepsaný tlak huštění pneumatik je uveden
na tomto štítku.
9
Praktické informace

176
E3_cs_Chap09_info_pratiques_ed01-2014
1. Zalepení
Postup opravy
Jestliže je v pneumatice zaražené
nějaké cizí tělísko, nechte jej na místě.F

Z
cela rozviňte bílou hadici G
.
F
V
yšroubujte uzávěr z bílé hadice.
F
P
řipojte bílou hadici k ventilku opravované
pneumatiky.
F

V

ypněte zapalování.
F
O
točte volič A do polohy
" O prava".
F
O
věř te, že je spínač B přepnutý
do polohy " O " . F
Z
asuňte zástrčku kabelu kompresoru do
zásuvky 12 V ve vozidle.
F
N
astartujte motor a nechte ho běžet.
POZOR: Přípravek pro opravu
pneumatiky je v případě požití zdraví
škodlivý (obsahuje např. ethylenglykol,
kalafunu,...) a dráždivý pro oči.
Uchovávejte přípravek mimo dosah
dětí. Nespouštějte kompresor před
připojením bílé hadice k ventilku
pneumatiky: přípravek pro opravu
pneumatiky by vystříkl ven.
Praktické informace

177
E3_cs_Chap09_info_pratiques_ed01-2014

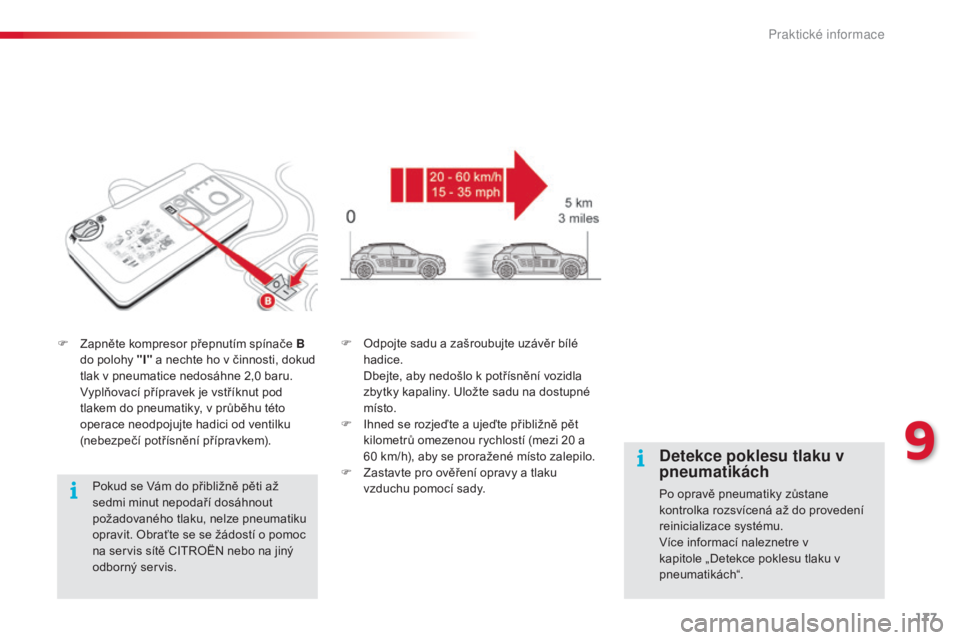

F Zapněte kompresor přepnutím spínače B do polohy "I" a nechte ho v činnosti, dokud
tlak v pneumatice nedosáhne 2,0
baru.
V

yplňovací přípravek je vstříknut pod
tlakem do pneumatiky, v průběhu této
operace neodpojujte hadici od ventilku
(nebezpečí potřísnění přípravkem).
Pokud se Vám do přibližně pěti až
sedmi minut nepodaří dosáhnout
požadovaného tlaku, nelze pneumatiku
opravit. Obraťte se se žádostí o pomoc
na servis sítě CITROËN nebo na jiný
odborný servis. F
O dpojte sadu a zašroubujte uzávěr bílé
hadice.
D

bejte, aby nedošlo k potřísnění vozidla
zbytky kapaliny. Uložte sadu na dostupné
místo.
F

I
hned se rozjeďte a ujeďte přibližně pět
kilometrů omezenou rychlostí (mezi 20
a
60
km/h), aby se proražené místo zalepilo.
F

Z
astavte pro ověření opravy a tlaku
vzduchu pomocí sady.
Detekce poklesu tlaku v
pneumatikách
Po opravě pneumatiky zůstane
kontrolka rozsvícená až do provedení
reinicializace systému.
Více informací naleznetre v
kapitole „Detekce poklesu tlaku v
pneumatikách“.
9
Praktické informace

178
E3_cs_Chap09_info_pratiques_ed01-2014
2. HuštěníF Otočte volič A do polohy "Huštění".
F

Z
cela rozviňte černou hadici H .
F

P
řipojte černou hadici
kompresoru přímo k ventilku
opraveného kola. F
P řipojte zástrčku kabelu kompresoru k
zásuvce 12 V vozidla.
F

N
astartujte motor a nechte ho běžet.
Dostavte se co nejdříve do servisu sítě
CITROËN nebo do jiného odborného
servisu.
Vždy mechanika upozorněte, že jste
použili sadu pro opravu pneumatiky. Po
diagnostice vám mechanik sdělí, zda
může být pneumatika opravena, nebo
zda musí být vyměněna. F
U pravte tlak pomocí kompresoru (pro
zvýšení tlaku: spínač B v poloze " I" ; pro
snížení tlaku: spínač B v poloze "O" a
stisknutí tlačítka C ) na hodnotu uvedenou
na štítku s tlaky huštění pneumatik vozidla
(štítek se nachází na sloupku dveří na
straně řidiče).
V

elká ztráta tlaku je příznakem
nedostatečně zalepeného místa poškození,
proto svěř te opravu vozidla servisu sítě
CITROËN nebo jinému odbornému
servisu.
F

O
dpojte sadu a uložte ji.
F

J
eďte omezenou rychlostí (nejvýše
80
km/h) a omezte délku cesty na přibližně
200
km.
Praktické informace
