CITROEN C4 CACTUS 2014 Návod na použití (in Czech)

189
E3_cs_Chap09_info_pratiques_ed01-2014

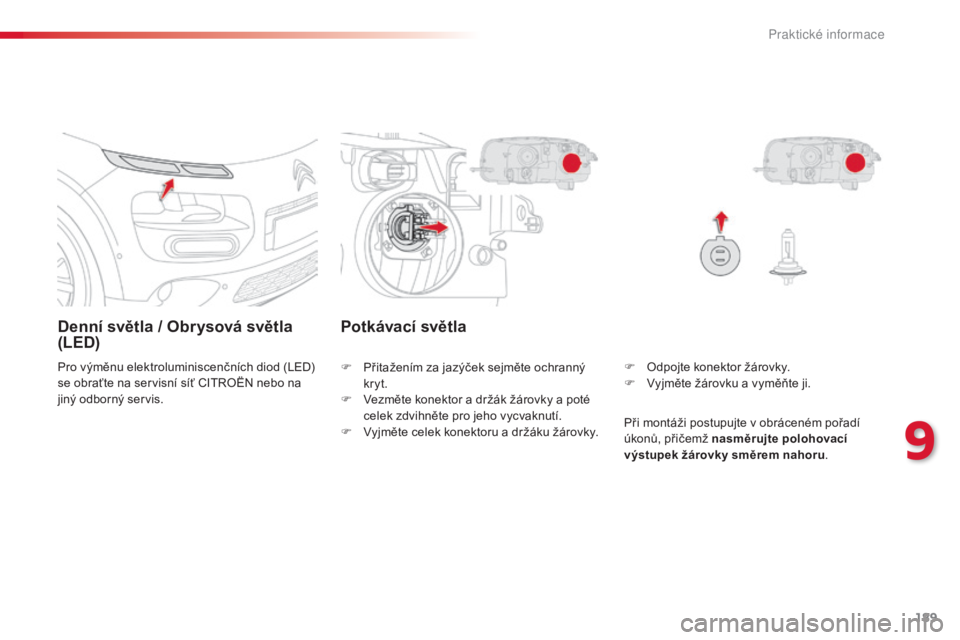

Denní světla / Obrysová světla
(LED)
Pro výměnu elektroluminiscenčních diod (LED)
se obraťte na servisní síť CITROËN nebo na
jiný odborný servis.F
O dpojte konektor žárovky.
F

V
yjměte žárovku a vyměňte ji.
Potkávací světla
F Přitažením za jazýček sejměte ochranný kryt.
F

V
ezměte konektor a držák žárovky a poté
celek zdvihněte pro jeho vycvaknutí.
F

V
yjměte celek konektoru a držáku žárovky. Při montáži postupujte v obráceném pořadí
úkonů, přičemž nasměrujte polohovací
výstupek žárovky směrem nahoru
.
9
Pr

190
E3_cs_Chap09_info_pratiques_ed01-2014

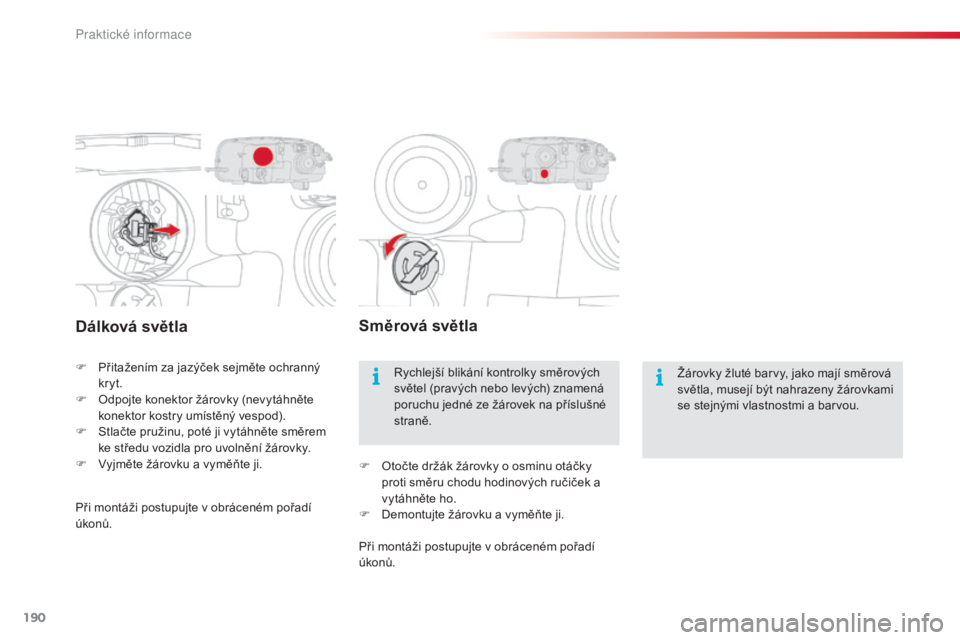

Dálková světla
F Přitažením za jazýček sejměte ochranný kryt.
F

O
dpojte konektor žárovky (nevytáhněte
konektor kostry umístěný vespod).
F

S
tlačte pružinu, poté ji vytáhněte směrem
ke středu vozidla pro uvolnění žárovky.
F

V
yjměte žárovku a vyměňte ji.
Směrová světla
Žárovky žluté barvy, jako mají směrová
světla, musejí být nahrazeny žárovkami
se stejnými vlastnostmi a barvou.
Rychlejší blikání kontrolky směrových
světel (pravých nebo levých) znamená
poruchu jedné ze žárovek na příslušné
straně.
F

O

točte držák žárovky o osminu otáčky
proti směru chodu hodinových ručiček a
vytáhněte ho.
F

D

emontujte žárovku a vyměňte ji.
Při montáži postupujte v obráceném pořadí
úkonů.
Při montáži postupujte v obráceném pořadí
úkonů.
Pr

191
E3_cs_Chap09_info_pratiques_ed01-2014

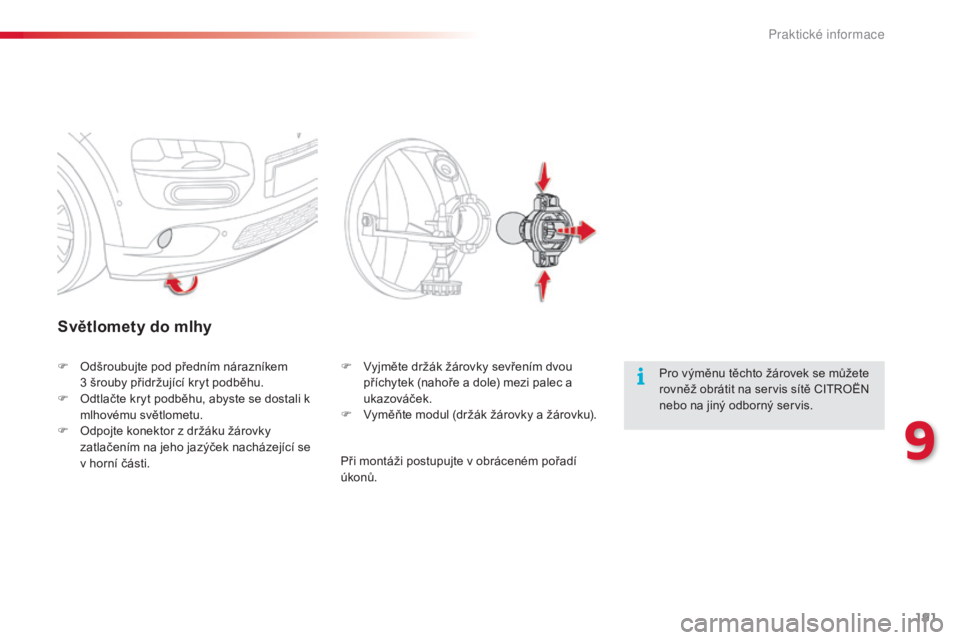

Světlomety do mlhy
Pro výměnu těchto žárovek se můžete
rovněž obrátit na servis sítě CITROËN
nebo na jiný odborný servis.
F
O
dšroubujte pod předním nárazníkem
3

šrouby přidržující kryt podběhu.
F

O

dtlačte kryt podběhu, abyste se dostali k
mlhovému světlometu.
F

O

dpojte konektor z držáku žárovky
zatlačením na jeho jazýček nacházející se
v horní části. F
V
yjměte držák žárovky sevřením dvou
příchytek (nahoře a dole) mezi palec a
ukazováček.
F

V

yměňte modul (držák žárovky a žárovku).
Při montáži postupujte v obráceném pořadí
úkonů.
9
Pr

192
E3_cs_Chap09_info_pratiques_ed01-2014

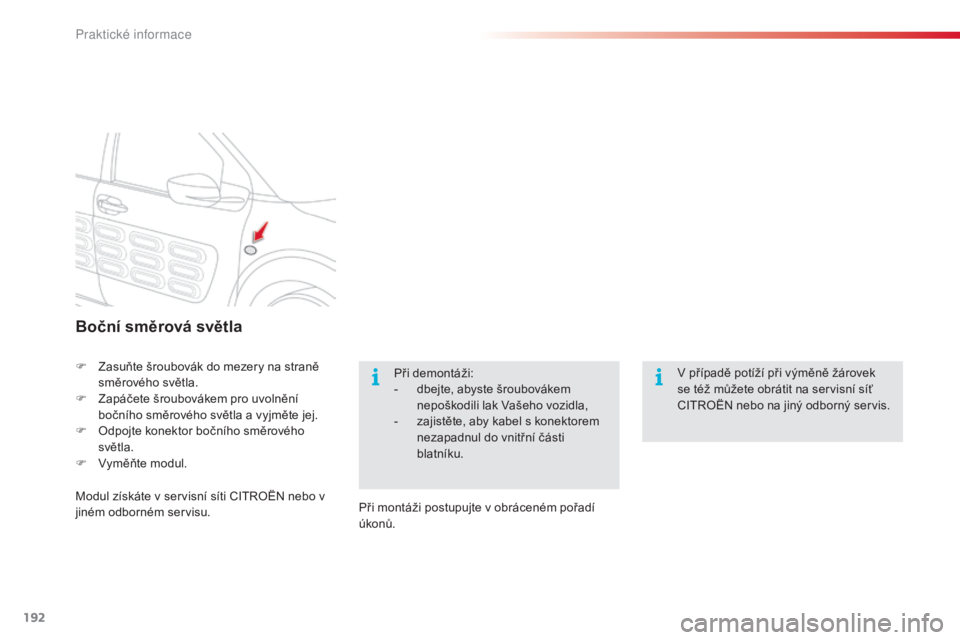

Boční směrová světla
F Zasuňte šroubovák do mezery na straně směrového světla.
F

Z
apáčete šroubovákem pro uvolnění
bočního směrového světla a vyjměte jej.
F

O
dpojte konektor bočního směrového
světla.
F

Vy
měňte modul.
Modul získáte v servisní síti CITROËN nebo v
jiném odborném servisu. Při montáži postupujte v obráceném pořadí
úkonů.Při demontáži:
-

d
bejte, abyste šroubovákem
nepoškodili lak Vašeho vozidla,
-

z
ajistěte, aby kabel s konektorem
nezapadnul do vnitřní části
blatníku. V případě potíží při výměně žárovek
se též můžete obrátit na servisní síť
CITROËN nebo na jiný odborný servis.
Pr

193
E3_cs_Chap09_info_pratiques_ed01-2014

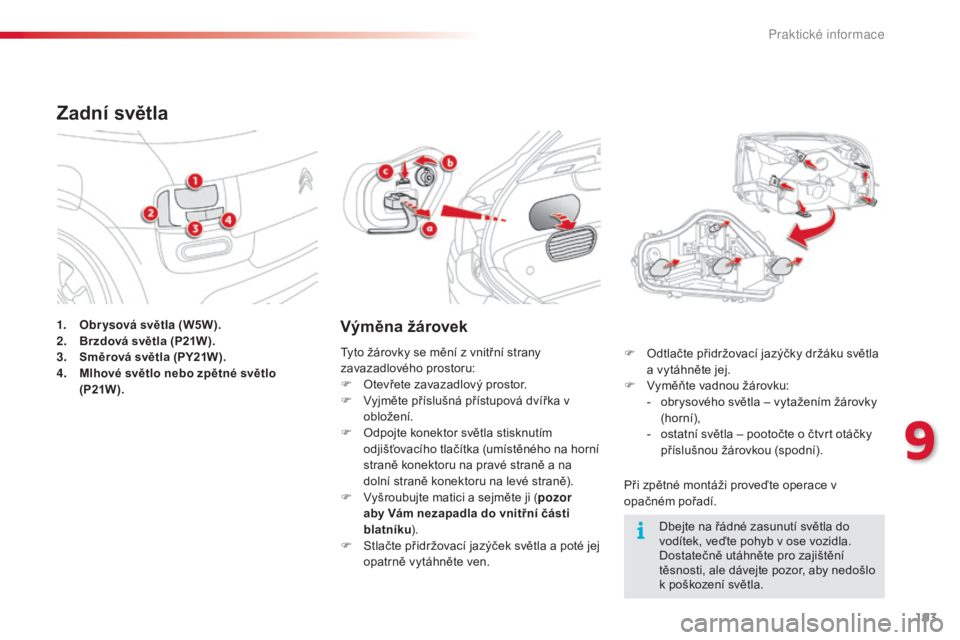

1. Obr ysová světla (W5W).
2. B rzdová světla (P21W).
3.
S

měrová světla (PY21W).
4.
M

lhové světlo nebo zpětné světlo
(P21W ).
Zadní světla
Výměna žárovek
Při zpětné montáži proveďte operace v
opačném pořadí. F
O
dtlačte přidržovací jazýčky držáku světla
a vytáhněte jej.
F
V
yměňte vadnou žárovku:
-
o
brysového světla – vytažením žárovky
(horní),
-
o
statní světla – pootočte o čtvrt otáčky
příslušnou žárovkou (spodní).
Tyto žárovky se mění z vnitřní strany
zavazadlového prostoru:
F

O

tevřete zavazadlový prostor.
F

V

yjměte příslušná přístupová dvířka v
obložení.
F

O

dpojte konektor světla stisknutím
odjišťovacího tlačítka (umístěného na horní
straně konektoru na pravé straně a na
dolní straně konektoru na levé straně).
F
V
yšroubujte matici a sejměte ji ( pozor
aby Vám nezapadla do vnitřní části
blatníku ).
F

S

tlačte přidržovací jazýček světla a poté jej
opatrně vytáhněte ven. Dbejte na řádné zasunutí světla do
vodítek, veďte pohyb v ose vozidla.
Dostatečně utáhněte pro zajištění
těsnosti, ale dávejte pozor, aby nedošlo
k poškození světla.
9
Praktické informace

194
E3_cs_Chap09_info_pratiques_ed01-2014

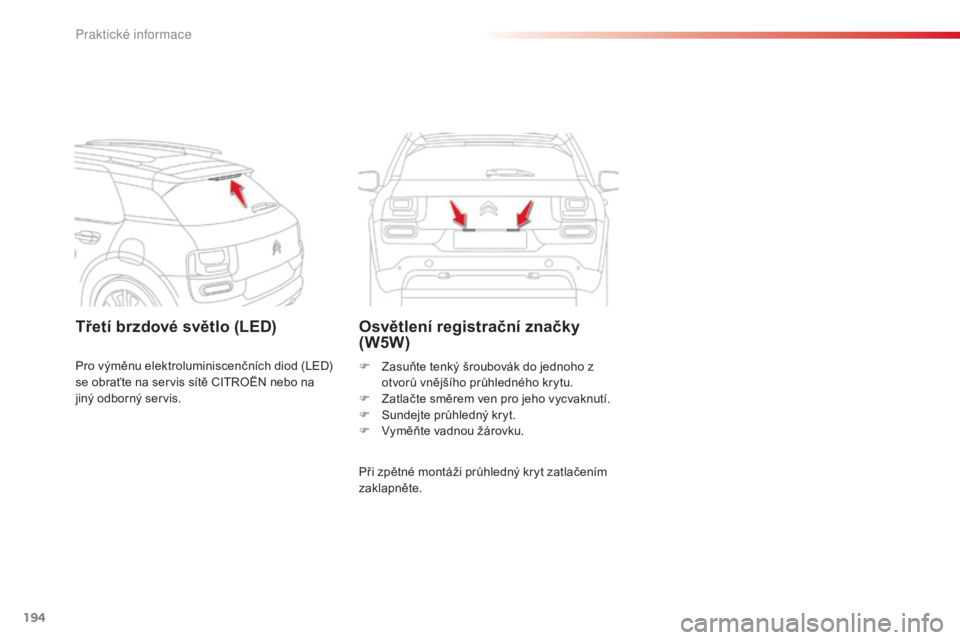

Třetí brzdové světlo (LED)Osvětlení registrační značky
(W5W)
Při zpětné montáži průhledný kryt zatlačením
zaklapněte. F
Z
asuňte tenký šroubovák do jednoho z
otvorů vnějšího průhledného krytu.
F
Z
atlačte směrem ven pro jeho vycvaknutí.
F
S
undejte průhledný kryt.
F
V
yměňte vadnou žárovku.
Pro výměnu elektroluminiscenčních diod (LED)
se obraťte na servis sítě CITROËN nebo na
jiný odborný servis.
Pr

195
E3_cs_Chap09_info_pratiques_ed01-2014
F Pomocí plochého šroubováku vycvakněte celou konzolu obepínající stropní světlo.
F

V
ytáhněte a vyměňte vadnou žárovku.
F

D
ejte zpět na místo konzolu kolem
stropního světla a dobře jí zacvakněte.
Stropní světlo
se žárovkami (W5W) Stropní světlo
s LED
Pro výměnu elektroluminiscenčních diod (LED)
se obraťte na servis sítě CITROËN nebo na
jiný odborný servis.
Zavazadlový prostor (W5W)
F Vycvakněte skříňku zatlačením její spodní
části směrem dozadu.
F

V
yjměte žárovku a vyměňte ji.
F

D
ejte skříňku zpět na její místo.
Osvětlení interiéru
9
Praktické informace

196
E3_cs_Chap09_info_pratiques_ed01-2014
Před výměnou pojistky je nutno:
F z jistit příčinu poruchy a odstranit ji,
F

v
ypnout všechny elektrické spotřebiče,
F

z
nehybnit vozidlo a vypnout zapalování,
F

u
rčit vadnou pojistku pomocí přiřazovací
tabulky a schémat uvedených na
následujících stránkách.
Výměna pojistky
Dobrá Špatná
Výměna pojistky, která není zmíněna v
níže uvedené tabulce, může způsobit
vážnou poruchu Vašeho vozidla.
Obraťte se na servisní síť CITROËN
nebo na jiný odborný servis. Pinzeta
Výměna pojistky
Pinzeta pro vysunutí pojistek je upevněna na
vnitřní straně krytu pojistkové skříňky v palubní
desce.
Přístup k nářadí
Při výměně pojistek je třeba:
F
P ro vytažení pojistky z uložení použít
speciální pinzetu.
F

V
adnou pojistku nahradit vždy pojistkou se
stejnou proudovou hodnotou (stejná barva);
použití jiné hodnoty pojistky může způsobit
poruchu (riziko požáru).
Pokud se pojistka po výměně brzy opět přepálí,
nechte zkontrolovat elektrická zařízení v
servisní síti CITROËN nebo v jiném odborný
servis.
F

U

volněte kryt přitažením jeho horní levé a
poté pravé části.
F

K

ryt úplně sundejte a otočte.
F

V

yjměte pinzetu ze zadní strany krytu.
Praktické informace

197
E3_cs_Chap09_info_pratiques_ed01-2014

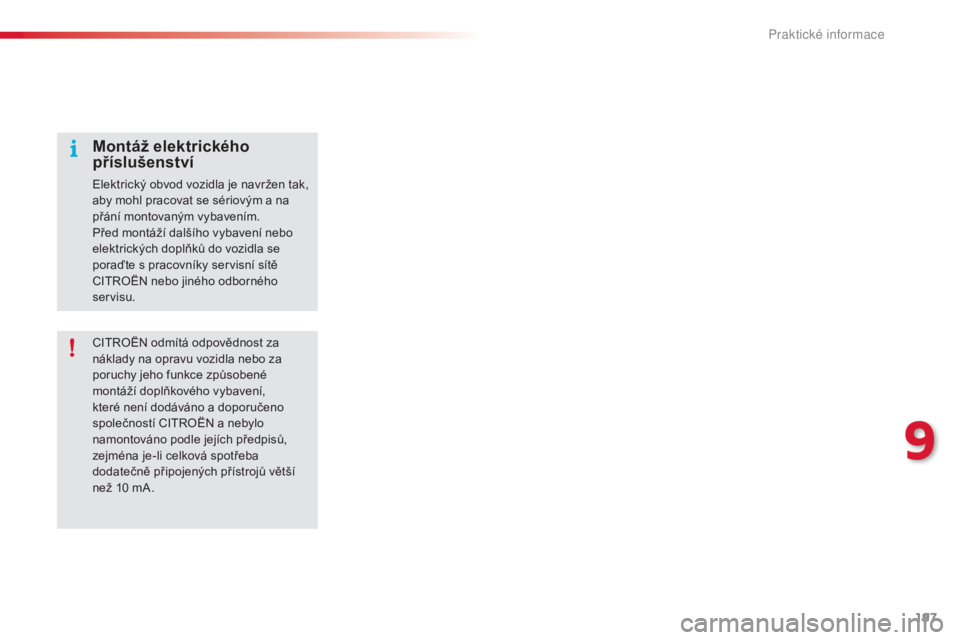

CITROËN odmítá odpovědnost za
náklady na opravu vozidla nebo za
poruchy jeho funkce způsobené
montáží doplňkového vybavení,
které není dodáváno a doporučeno
společností CITROËN a nebylo
namontováno podle jejích předpisů,
zejména je-li celková spotřeba
dodatečně připojených přístrojů větší
než 10 mA.
Montáž elektrického
příslušenství
Elektrický obvod vozidla je navržen tak,
aby mohl pracovat se sériovým a na
přání montovaným vybavením.
Před montáží dalšího vybavení nebo
elektrických doplňků do vozidla se
poraďte s pracovníky servisní sítě
CITROËN nebo jiného odborného
servisu.
9
Pr

198
E3_cs_Chap09_info_pratiques_ed01-2014
Pojistky v palubní desce
2 pojistkové skříňky se nacházejí ve spodní
č ásti palubní desky pod volantem. Č.
pojistky Proudová
hodnota (A) Funkce
F01 10Brzdový pedál (spínač 2), Stop & Start.
F02 5Seřizování sklonu světlometů, přídavné topení (Diesel),
parkovací asistent, diagnostická zásuvka, vnější zpětná zrcátka
(elektrická).
F03 10Čerpadlo aditiva Diesel, elektrický posilovač řízení, pedál
spojky (spínač).
F04 5Snímač deště a intenzity světla.
F06 10Brzdový pedál (spínač 1), diagnostická zásuvka.
F08 5Horní část sloupku řízení s ovladači na volantu.
F10 10Tísňové volání / Asistenční volání.
F12 5Stop&Start, ABS, ESC.
F13 5Parkovací asistent, kamera pro couvání
F14 15Manuální pilotovaná převodovka, panel ovladačů (pod
dotykovým tabletem), klimatizace, dotykový tablet.
F16 15Zásuvka 12
V.
F18 20Rádio.
Přístup k pojistkám
F Uvolněte kryt přitažením jeho horní levé a
poté pravé části.
Pojistková skříňka vlevo
Praktické informace
