CITROEN C4 CACTUS 2014 Upute Za Rukovanje (in Croatian)

159
E3_hr_Chap08_securite_enfants_ed01-2014

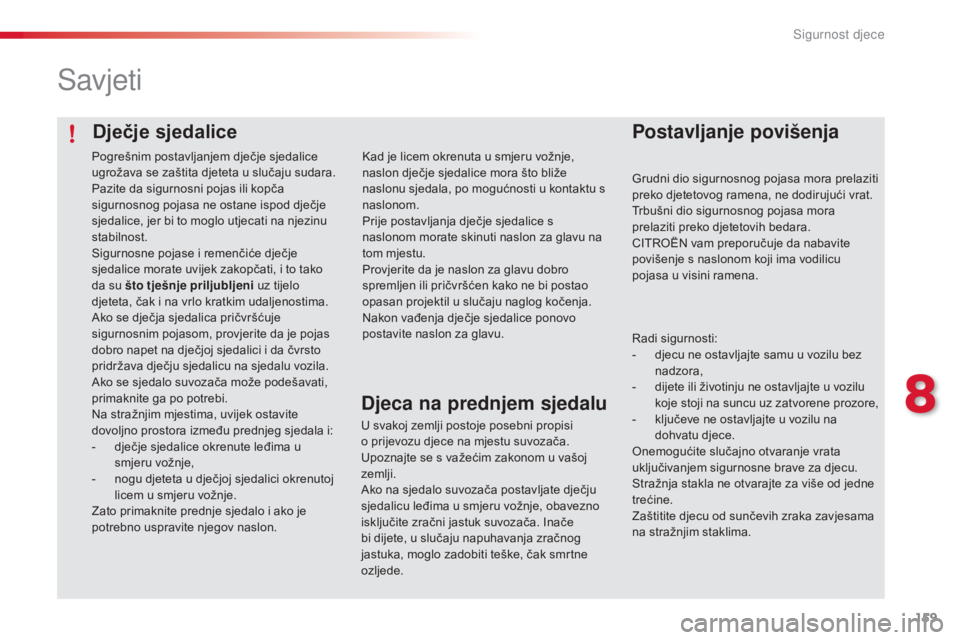

Dječje sjedalice
Savjeti
Postavljanje povišenja
Grudni dio sigurnosnog pojasa mora prelaziti
preko djetetovog ramena, ne dodirujući vrat.
Trbušni dio sigurnosnog pojasa mora
prelaziti preko djetetovih bedara.
CITROËN vam preporučuje da nabavite
povišenje s naslonom koji ima vodilicu
pojasa u visini ramena.
Radi sigurnosti:
-
d
jecu ne ostavljajte samu u vozilu bez
nadzora,
-

d
ijete ili životinju ne ostavljajte u vozilu
koje stoji na suncu uz zatvorene prozore,
-

k
ljučeve ne ostavljajte u vozilu na
dohvatu djece.
Onemogućite slučajno otvaranje vrata
uključivanjem sigurnosne brave za djecu.
Stražnja stakla ne otvarajte za više od jedne
trećine.
Zaštitite djecu od sunčevih zraka zavjesama
na stražnjim staklima.
Djeca na prednjem sjedalu
Kad je licem okrenuta u smjeru vožnje,
naslon dječje sjedalice mora što bliže
naslonu sjedala, po mogućnosti u kontaktu s
naslonom.
Prije postavljanja dječje sjedalice s
naslonom morate skinuti naslon za glavu na
tom mjestu.
Provjerite da je naslon za glavu dobro
spremljen ili pričvršćen kako ne bi postao
opasan projektil u slučaju naglog kočenja.
Nakon vađenja dječje sjedalice ponovo
postavite naslon za glavu.
U svakoj zemlji postoje posebni propisi
o prijevozu djece na mjestu suvozača.
Upoznajte se s važećim zakonom u vašoj
zemlji.
Ako na sjedalo suvozača postavljate dječju
sjedalicu leđima u smjeru vožnje, obavezno
isključite zračni jastuk suvozača. Inače
bi dijete, u slučaju napuhavanja zračnog
jastuka, moglo zadobiti teške, čak smrtne
ozljede.
Pogrešnim postavljanjem dječje sjedalice
ugrožava se zaštita djeteta u slučaju sudara.
Pazite da sigurnosni pojas ili kopča
sigurnosnog pojasa ne ostane ispod dječje
sjedalice, jer bi to moglo utjecati na njezinu
stabilnost.
Sigurnosne pojase i remenčiće dječje
sjedalice morate uvijek zakopčati, i to tako
da su što tješnje priljubljeni
uz tijelo
djeteta, čak i na vrlo kratkim udaljenostima.
Ako se dječja sjedalica pričvršćuje
sigurnosnim pojasom, provjerite da je pojas
dobro napet na dječjoj sjedalici i da čvrsto
pridržava dječju sjedalicu na sjedalu vozila.
Ako se sjedalo suvozača može podešavati,
primaknite ga po potrebi.
Na stražnjim mjestima, uvijek ostavite
dovoljno prostora između prednjeg sjedala i:
-

d

ječje sjedalice okrenute leđima u
smjeru vožnje,
-

n

ogu djeteta u dječjoj sjedalici okrenutoj
licem u smjeru vožnje.
Zato primaknite prednje sjedalo i ako je
potrebno uspravite njegov naslon.
8
Sigurnost djece

160
E3_hr_Chap08_securite_enfants_ed01-2014

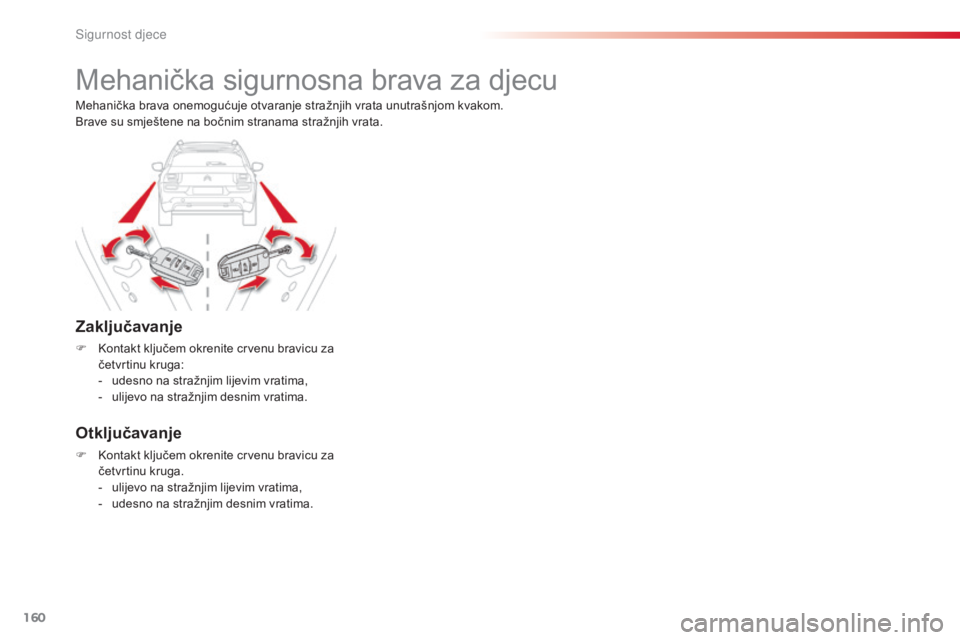

Mehanička sigurnosna brava za djecu
Zaključavanje
F Kontakt ključem okrenite crvenu bravicu za četvrtinu kruga:
-

u
desno na stražnjim lijevim vratima,
-

u
lijevo na stražnjim desnim vratima.
Otključavanje
F Kontakt ključem okrenite crvenu bravicu za četvrtinu kruga.
-

u
lijevo na stražnjim lijevim vratima,
-

u
desno na stražnjim desnim vratima.
Mehanička brava onemogućuje otvaranje stražnjih vrata unutrašnjom kvakom.
Brave su smještene na bočnim stranama stražnjih vrata.
Sig

161
E3_hr_Chap09_info_pratiques_ed01-2014

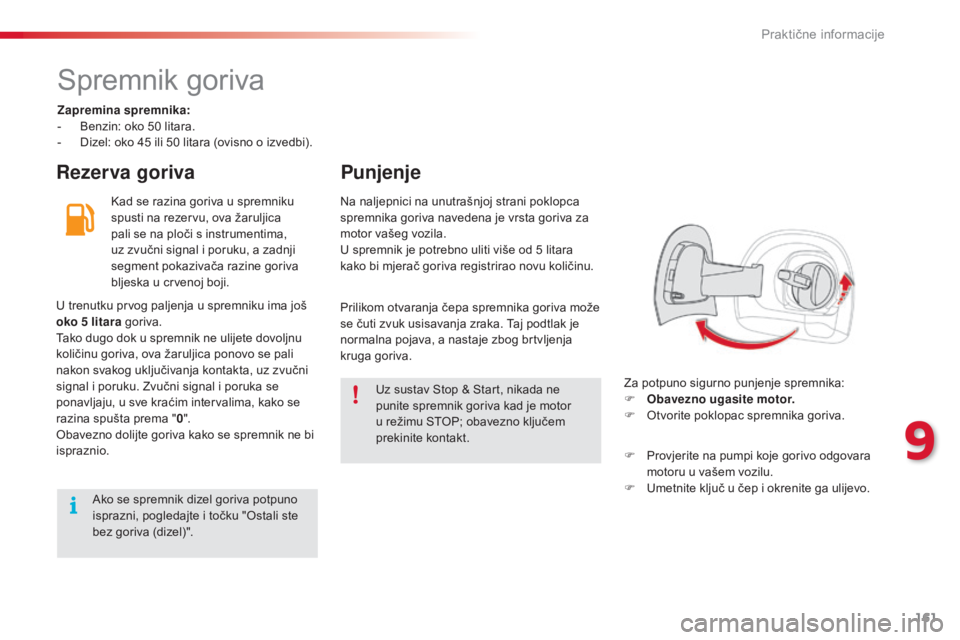

Spremnik goriva
Zapremina spremnika:
- B enzin: oko 50 litara.
-

D
izel: oko 45 ili 50 litara (ovisno o izvedbi).
Rezer va goriva Punjenje
Kad se razina goriva u spremniku
spusti na rezervu, ova žaruljica
pali se na ploči s instrumentima,
uz zvučni signal i poruku, a zadnji
segment pokazivača razine goriva
bljeska u crvenoj boji.
Za potpuno sigurno punjenje spremnika:
F

O
bavezno ugasite motor.
F

O
tvorite poklopac spremnika goriva.
Na naljepnici na unutrašnjoj strani poklopca
spremnika goriva navedena je vrsta goriva za
motor vašeg vozila.
U spremnik je potrebno uliti više od 5
litara
kako bi mjerač goriva registrirao novu količinu.
U trenutku prvog paljenja u spremniku ima još
oko 5

l itara goriva.
Tako dugo dok u spremnik ne ulijete dovoljnu
količinu goriva, ova žaruljica ponovo se pali
nakon svakog uključivanja kontakta, uz zvučni
signal i poruku. Zvučni signal i poruka se
ponavljaju, u sve kraćim intervalima, kako se
razina spušta prema " 0".
Obavezno dolijte goriva kako se spremnik ne bi
ispraznio. Prilikom otvaranja čepa spremnika goriva može
se čuti zvuk usisavanja zraka. Taj podtlak je
normalna pojava, a nastaje zbog brtvljenja
kruga goriva.
Uz sustav Stop & Start, nikada ne
punite spremnik goriva kad je motor
u režimu STOP; obavezno ključem
prekinite kontakt.
Ako se spremnik dizel goriva potpuno
isprazni, pogledajte i točku "Ostali ste
bez goriva (dizel)". F

P
rovjerite na pumpi koje gorivo odgovara
motoru u vašem vozilu.
F

U
metnite ključ u čep i okrenite ga ulijevo.
9
Praktične informacije

162
E3_hr_Chap09_info_pratiques_ed01-2014

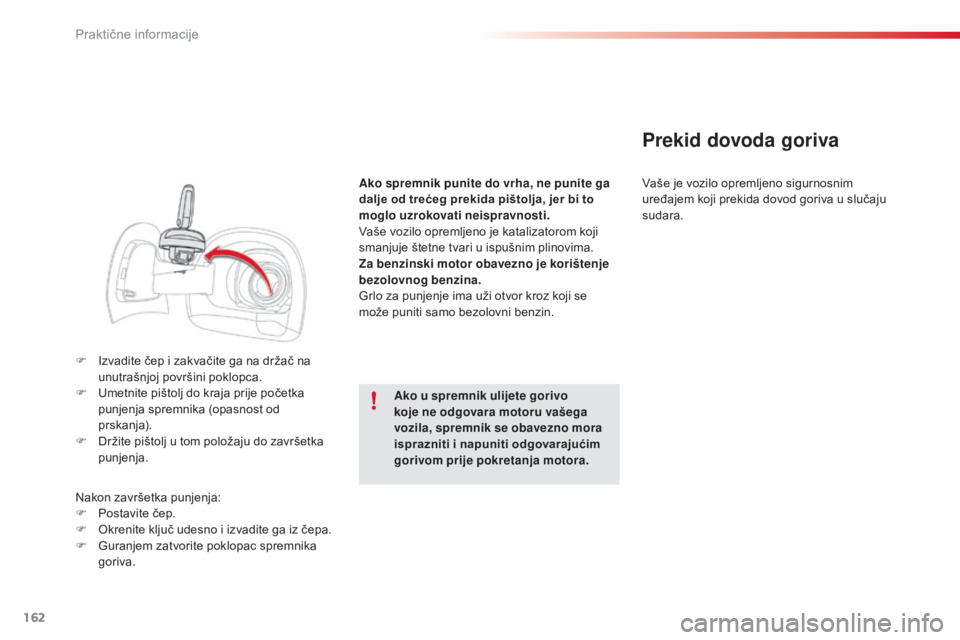

F Izvadite čep i zakvačite ga na držač na unutrašnjoj površini poklopca.
F

U
metnite pištolj do kraja prije početka
punjenja spremnika (opasnost od
prskanja).
F

D
ržite pištolj u tom položaju do završetka
punjenja.
Nakon završetka punjenja:
F

P
ostavite čep.
F

O
krenite ključ udesno i izvadite ga iz čepa.
F

G
uranjem zatvorite poklopac spremnika
goriva. Ako spremnik punite do vrha, ne punite ga
dalje od trećeg prekida pištolja, jer bi to
moglo uzrokovati neispravnosti.
Vaše vozilo opremljeno je katalizatorom koji
smanjuje štetne tvari u ispušnim plinovima.
Za benzinski motor obavezno je korištenje
bezolovnog benzina.
Grlo za punjenje ima uži otvor kroz koji se
može puniti samo bezolovni benzin.
Vaše je vozilo opremljeno sigurnosnim
uređajem koji prekida dovod goriva u slučaju
sudara.
Prekid dovoda goriva
Ako u spremnik ulijete gorivo
koje ne odgovara motoru vašega
vozila, spremnik se obavezno mora
isprazniti i napuniti odgovarajućim
gorivom prije pokretanja motora.
Praktične informacije

163
E3_hr_Chap09_info_pratiques_ed01-2014

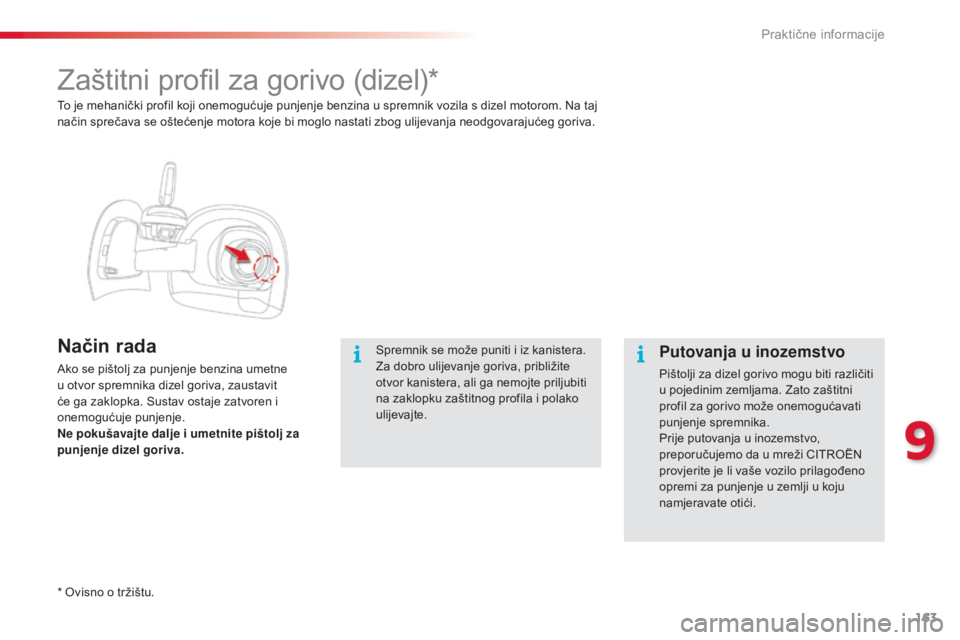

Zaštitni profil za gorivo (dizel)*
Način rada
Ako se pištolj za punjenje benzina umetne
u otvor spremnika dizel goriva, zaustavit
će ga zaklopka. Sustav ostaje zatvoren i
onemogućuje punjenje.
Ne pokušavajte dalje i umetnite pištolj za
punjenje dizel goriva.
* Ovisno o tržištu. To je mehanički profil koji onemogućuje punjenje benzina u spremnik vozila s dizel motorom. Na taj
način sprečava se oštećenje motora koje bi moglo nastati zbog ulijevanja neodgovarajućeg goriva.Spremnik se može puniti i iz kanistera.
Za dobro ulijevanje goriva, približite
otvor kanistera, ali ga nemojte priljubiti
na zaklopku zaštitnog profila i polako
ulijevajte.Putovanja u inozemstvo
Pištolji za dizel gorivo mogu biti različiti
u pojedinim zemljama. Zato zaštitni
profil za gorivo može onemogućavati
punjenje spremnika.
Prije putovanja u inozemstvo,
preporučujemo da u mreži CITROËN
provjerite je li vaše vozilo prilagođeno
opremi za punjenje u zemlji u koju
namjeravate otići.
9
Praktične informacije

164
E3_hr_Chap09_info_pratiques_ed01-2014

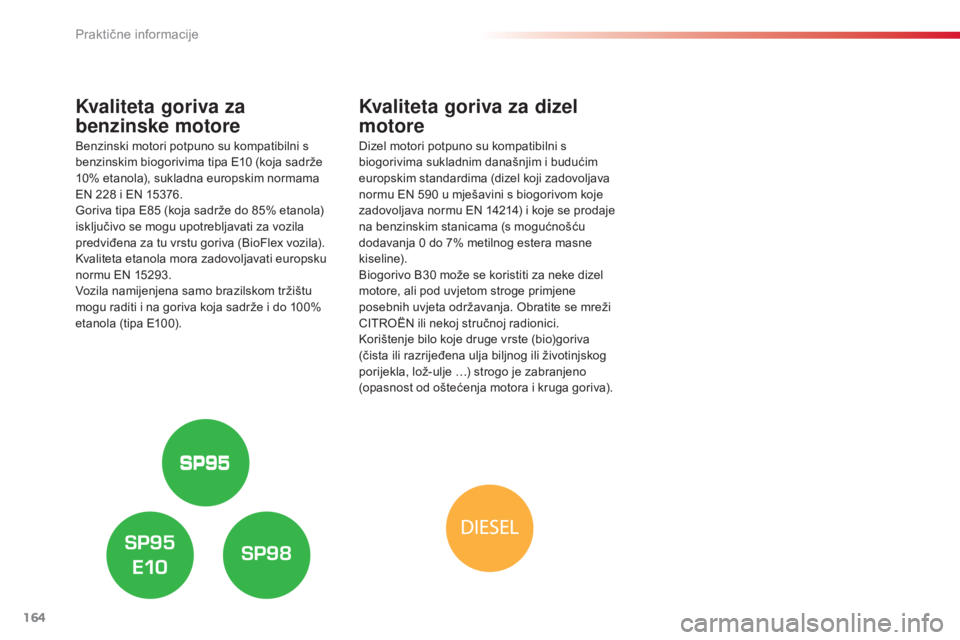

Kvaliteta goriva za
benzinske motore
Benzinski motori potpuno su kompatibilni s
benzinskim biogorivima tipa E10 (koja sadrže
10% etanola), sukladna europskim normama
EN 228 i EN 15376.
Goriva tipa E85 (koja sadrže do 85% etanola)
isključivo se mogu upotrebljavati za vozila
predviđena za tu vrstu goriva (BioFlex vozila).
Kvaliteta etanola mora zadovoljavati europsku
normu EN 15293.
Vozila namijenjena samo brazilskom tržištu
mogu raditi i na goriva koja sadrže i do 100%
etanola (tipa E100).
Kvaliteta goriva za dizel
motore
Dizel motori potpuno su kompatibilni s
biogorivima sukladnim današnjim i budućim
europskim standardima (dizel koji zadovoljava
normu EN 590
u mješavini s biogorivom koje
zadovoljava normu EN 14214) i koje se prodaje
na benzinskim stanicama (s mogućnošću
dodavanja 0
do 7% metilnog estera masne
kiseline).
Biogorivo B30 može se koristiti za neke dizel
motore, ali pod uvjetom stroge primjene
posebnih uvjeta održavanja. Obratite se mreži
CITROËN ili nekoj stručnoj radionici.
Korištenje bilo koje druge vrste (bio)goriva
(čista ili razrijeđena ulja biljnog ili životinjskog
porijekla, lož-ulje …) strogo je zabranjeno
(opasnost od oštećenja motora i kruga goriva).
Praktične informacije

165
E3_hr_Chap09_info_pratiques_ed01-2014

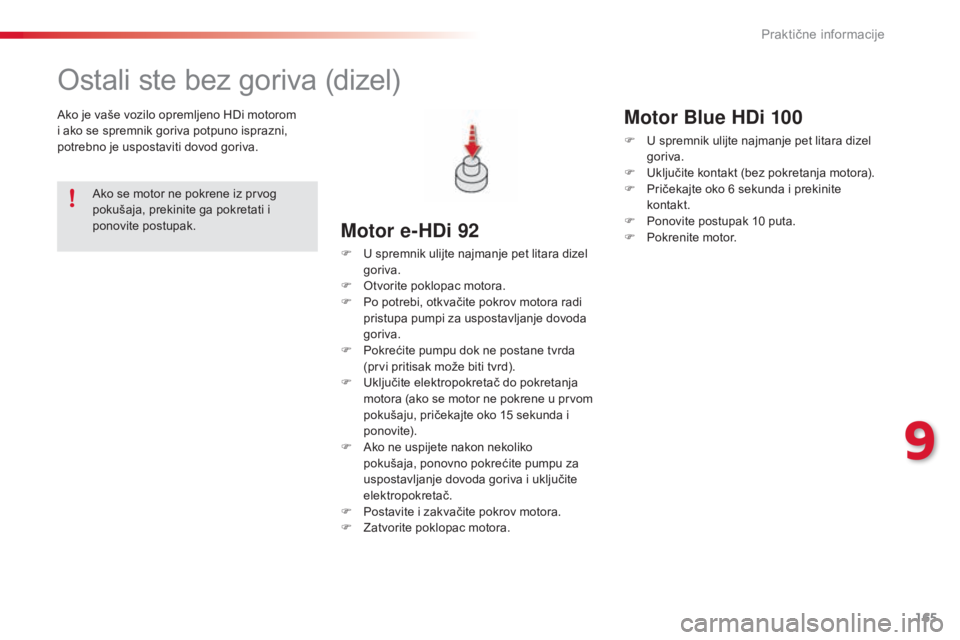

Ostali ste bez goriva (dizel)
Ako je vaše vozilo opremljeno HDi motorom
i ako se spremnik goriva potpuno isprazni,
potrebno je uspostaviti dovod goriva.
Motor e-HDi 92
F U spremnik ulijte najmanje pet litara dizel goriva.
F

O
tvorite poklopac motora.
F

P
o potrebi, otkvačite pokrov motora radi
pristupa pumpi za uspostavljanje dovoda
goriva.
F

P
okrećite pumpu dok ne postane tvrda
(prvi pritisak može biti tvrd).
F

U
ključite elektropokretač do pokretanja
motora (ako se motor ne pokrene u prvom
pokušaju, pričekajte oko 15
sekunda i
ponovite).
F

A
ko ne uspijete nakon nekoliko
pokušaja, ponovno pokrećite pumpu za
uspostavljanje dovoda goriva i uključite
elektropokretač.
F

P
ostavite i zakvačite pokrov motora.
F

Z
atvorite poklopac motora.
Ako se motor ne pokrene iz prvog
pokušaja, prekinite ga pokretati i
ponovite postupak.
Motor Blue HDi 100
F U spremnik ulijte najmanje pet litara dizel
goriva.
F

U
ključite kontakt (bez pokretanja motora).
F

P
ričekajte oko 6 sekunda i prekinite
kontakt.
F

P
onovite postupak 10 puta.
F

P
okrenite motor.
9
Praktične informacije

166
E3_hr_Chap09_info_pratiques_ed01-2014

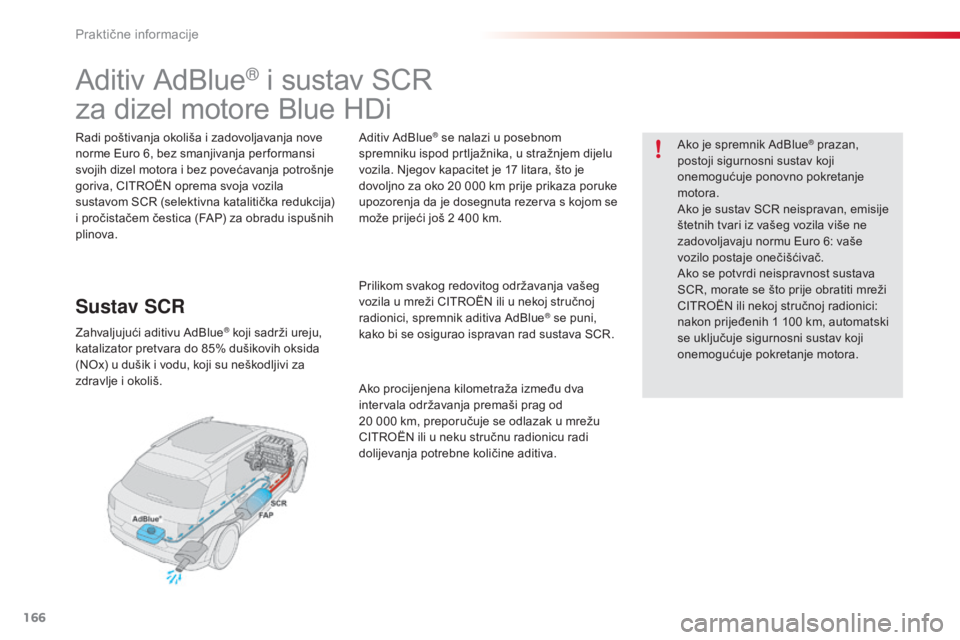

Aditiv AdBlue® i sustav SCR
za dizel motore Blue HDi
Radi poštivanja okoliša i zadovoljavanja nove
norme Euro 6, bez smanjivanja per formansi
svojih dizel motora i bez povećavanja potrošnje
goriva, CITROËN oprema svoja vozila
sustavom SCR (selektivna katalitička redukcija)
i pročistačem čestica (FAP) za obradu ispušnih
plinova.
Sustav SCR
Zahvaljujući aditivu AdBlue® koji sadrži ureju,
katalizator pretvara do 85% dušikovih oksida
(NOx) u dušik i vodu, koji su neškodljivi za
zdravlje i okoliš. Ako je spremnik AdBlue
® prazan,
postoji sigurnosni sustav koji
onemogućuje ponovno pokretanje
motora.
Ako je sustav SCR neispravan, emisije
štetnih tvari iz vašeg vozila više ne
zadovoljavaju normu Euro 6: vaše
vozilo postaje onečišćivač.
Ako se potvrdi neispravnost sustava
SCR, morate se što prije obratiti mreži
CITROËN ili nekoj stručnoj radionici:
nakon prijeđenih 1

100 km, automatski
se uključuje sigurnosni sustav koji
onemogućuje pokretanje motora.
Aditiv AdBlue® se nalazi u posebnom
spremniku ispod prtljažnika, u stražnjem dijelu
vozila. Njegov kapacitet je 17
litara, što je
dovoljno za oko 20
000 km prije prikaza poruke
upozorenja da je dosegnuta rezerva s kojom se
može prijeći još 2
400 km.
Prilikom svakog redovitog održavanja vašeg
vozila u mreži CITROËN ili u nekoj stručnoj
radionici, spremnik aditiva AdBlue
® se puni,
kako bi se osigurao ispravan rad sustava SCR.
Ako procijenjena kilometraža između dva
intervala održavanja premaši prag od
20

000 km, preporučuje se odlazak u mrežu
CITROËN ili u neku stručnu radionicu radi
dolijevanja potrebne količine aditiva.
Praktične informacije

167
E3_hr_Chap09_info_pratiques_ed01-2014

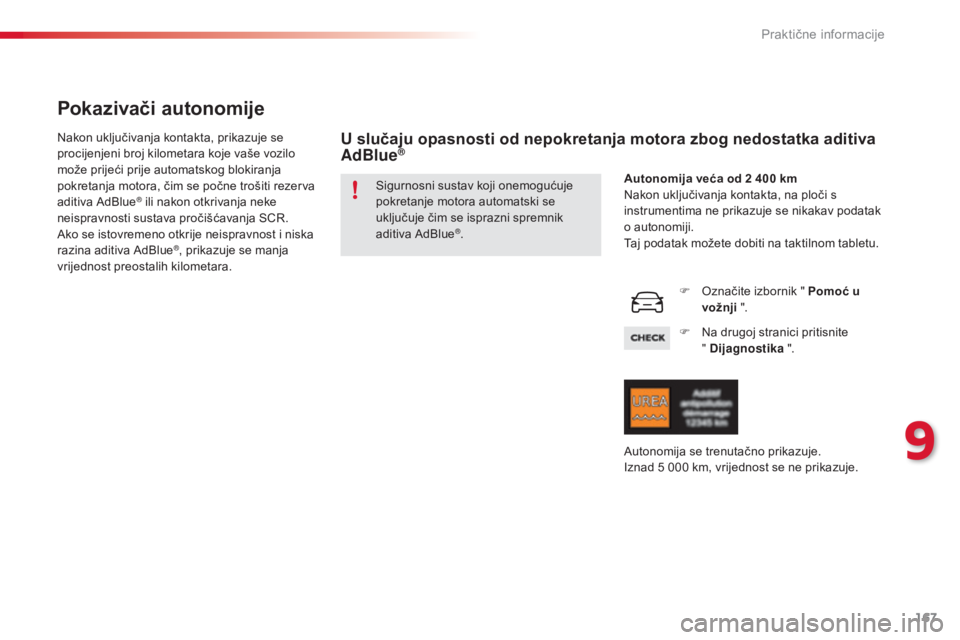

Pokazivači autonomije
Nakon uključivanja kontakta, prikazuje se
procijenjeni broj kilometara koje vaše vozilo
može prijeći prije automatskog blokiranja
pokretanja motora, čim se počne trošiti rezerva
aditiva AdBlue
® ili nakon otkrivanja neke
neispravnosti sustava pročišćavanja SCR.
Ako se istovremeno otkrije neispravnost i niska
razina aditiva AdBlue
®, prikazuje se manja
vrijednost preostalih kilometara. Autonomija veća od 2
400 km
Nakon uključivanja kontakta, na ploči s
instrumentima ne prikazuje se nikakav podatak
o autonomiji.
Taj podatak možete dobiti na taktilnom tabletu.
Sigurnosni sustav koji onemogućuje
pokretanje motora automatski se
uključuje čim se isprazni spremnik
aditiva AdBlue
®.
U slučaju opasnosti od nepokretanja motora zbog nedostatka aditiva
AdBlue®
F Označite izbornik " Pomoć u
vožnji ".
F

N
a drugoj stranici pritisnite
" Dijagnostika ".
Autonomija se trenutačno prikazuje.
Iznad 5

000 km, vrijednost se ne prikazuje.
9
Praktične informacije

168
E3_hr_Chap09_info_pratiques_ed01-2014

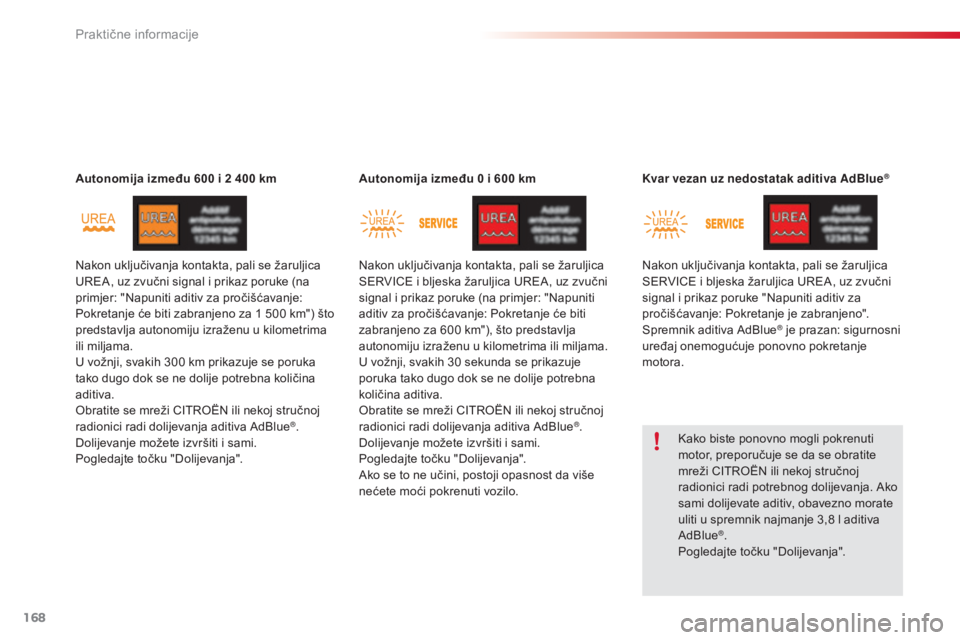

Autonomija između 600 i 2 400 kmA utonomija između 0 i 600 kmKvar vezan uz nedostatak aditiva AdBlue®
Kako biste ponovno mogli pokrenuti
motor, preporučuje se da se obratite
mreži CITROËN ili nekoj stručnoj
radionici radi potrebnog dolijevanja. Ako
sami dolijevate aditiv, obavezno morate
uliti u spremnik najmanje 3,8
l aditiva
AdBlue
®.
Pogledajte točku "Dolijevanja".
Nakon uključivanja kontakta, pali se žaruljica
UREA, uz zvučni signal i prikaz poruke (na
primjer: "Napuniti aditiv za pročišćavanje:
Pokretanje će biti zabranjeno za 1

500 km") što
predstavlja autonomiju izraženu u kilometrima
ili miljama.
U vožnji, svakih 300

km prikazuje se poruka
tako dugo dok se ne dolije potrebna količina
aditiva.
Obratite se mreži CITROËN ili nekoj stručnoj
radionici radi dolijevanja aditiva AdBlue
®.
Dolijevanje možete izvršiti i sami.
Pogledajte točku "Dolijevanja". Nakon uključivanja kontakta, pali se žaruljica
SERVICE i bljeska žaruljica UREA, uz zvučni
signal i prikaz poruke (na primjer: "Napuniti
aditiv za pročišćavanje: Pokretanje će biti
zabranjeno za 600
km"), što predstavlja
autonomiju izraženu u kilometrima ili miljama.
U vožnji, svakih 30 sekunda se prikazuje
poruka tako dugo dok se ne dolije potrebna
količina aditiva.
Obratite se mreži CITROËN ili nekoj stručnoj
radionici radi dolijevanja aditiva AdBlue®.
Dolijevanje možete izvršiti i sami.
Pogledajte točku "Dolijevanja".
Ako se to ne učini, postoji opasnost da više
nećete moći pokrenuti vozilo. Nakon uključivanja kontakta, pali se žaruljica
SERVICE i bljeska žaruljica UREA, uz zvučni
signal i prikaz poruke "Napuniti aditiv za
pročišćavanje: Pokretanje je zabranjeno".
Spremnik aditiva AdBlue
® je prazan: sigurnosni
uređaj onemogućuje ponovno pokretanje
motora.
Praktične informacije
