CITROEN C4 CACTUS 2014 Upute Za Rukovanje (in Croatian)

129
E3_hr_Chap07_securite_ed01-2014

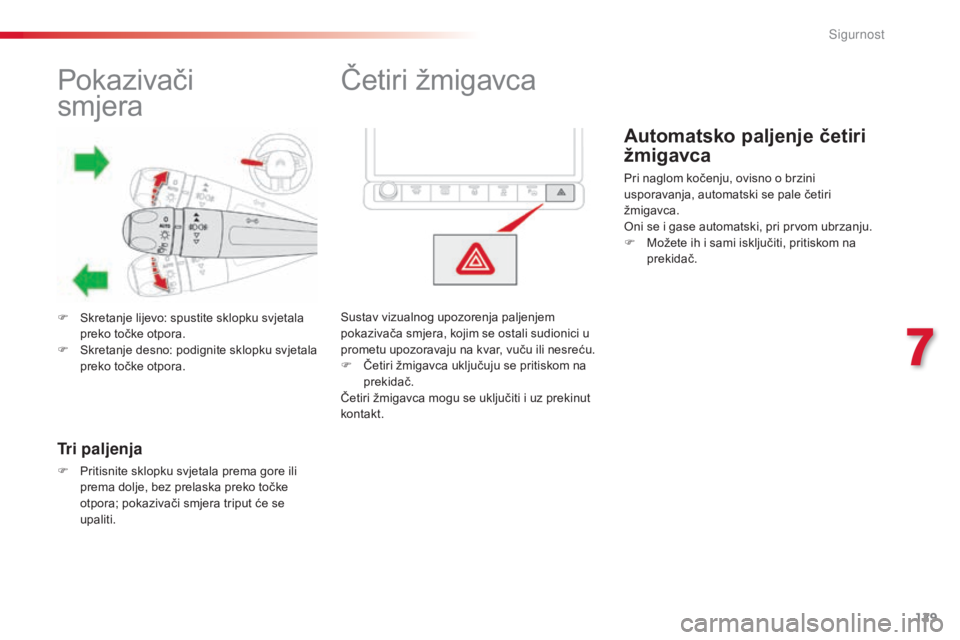

Pokazivači
smjera
F Skretanje lijevo: spustite sklopku svjetala
preko točke otpora.
F

S
kretanje desno: podignite sklopku svjetala
preko točke otpora.
Tri paljenja
F Pritisnite sklopku svjetala prema gore ili prema dolje, bez prelaska preko točke
otpora; pokazivači smjera triput će se
upaliti.
Četiri žmigavca
Sustav vizualnog upozorenja paljenjem
pokazivača smjera, kojim se ostali sudionici u
prometu upozoravaju na kvar, vuču ili nesreću.
F

Č
etiri žmigavca uključuju se pritiskom na
prekidač.
Četiri žmigavca mogu se uključiti i uz prekinut
kontakt.
Automatsko paljenje četiri
žmigavca
Pri naglom kočenju, ovisno o brzini
usporavanja, automatski se pale četiri
žmigavca.
Oni se i gase automatski, pri prvom ubrzanju.
F

M
ožete ih i sami isključiti, pritiskom na
prekidač.
7
Sigurnost

130
E3_hr_Chap07_securite_ed01-2014

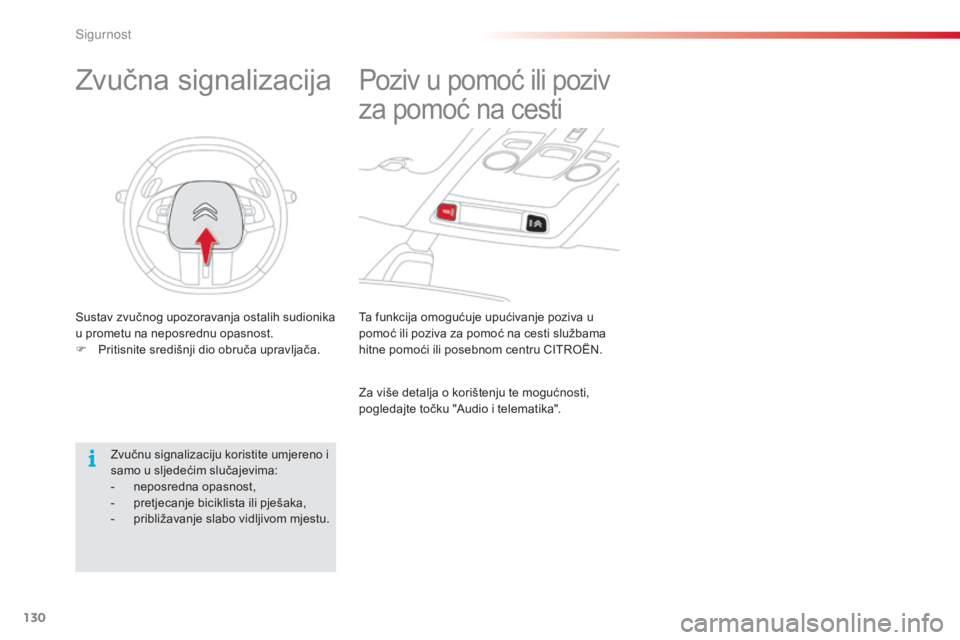

Ta funkcija omogućuje upućivanje poziva u
pomoć ili poziva za pomoć na cesti službama
hitne pomoći ili posebnom centru CITROËN.
Poziv u pomoć ili poziv
za pomoć na cesti
Za više detalja o korištenju te mogućnosti,
pogledajte točku "Audio i telematika".
Zvučna signalizacija
Sustav zvučnog upozoravanja ostalih sudionika
u prometu na neposrednu opasnost.
F
P
ritisnite središnji dio obruča upravljača.
Zvučnu signalizaciju koristite umjereno i
samo u sljedećim slučajevima:
-
n

eposredna opasnost,
-

p
retjecanje biciklista ili pješaka,
-

p
ribližavanje slabo vidljivom mjestu.
Sig

131
E3_hr_Chap07_securite_ed01-2014

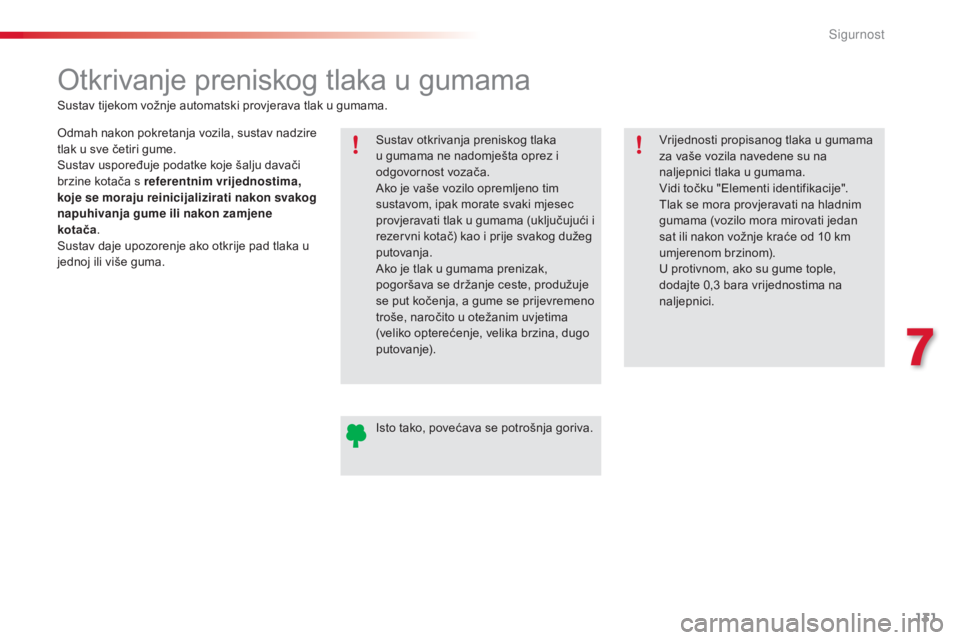

Otkrivanje preniskog tlaka u gumama
Odmah nakon pokretanja vozila, sustav nadzire
tlak u sve četiri gume.
Sustav uspoređuje podatke koje šalju davači
brzine kotača s referentnim vrijednostima,
koje se moraju reinicijalizirati nakon svakog
napuhivanja gume ili nakon zamjene
kotača.
Sustav daje upozorenje ako otkrije pad tlaka u
jednoj ili više guma. Sustav otkrivanja preniskog tlaka
u gumama ne nadomješta oprez i
odgovornost vozača.
Ako je vaše vozilo opremljeno tim
sustavom, ipak morate svaki mjesec
provjeravati tlak u gumama (uključujući i
rezervni kotač) kao i prije svakog dužeg
putovanja.
Ako je tlak u gumama prenizak,
pogoršava se držanje ceste, produžuje
se put kočenja, a gume se prijevremeno
troše, naročito u otežanim uvjetima
(veliko opterećenje, velika brzina, dugo
putovanje).
Sustav tijekom vožnje automatski provjerava tlak u gumama.
Vrijednosti propisanog tlaka u gumama
za vaše vozila navedene su na
naljepnici tlaka u gumama.
Vidi točku "Elementi identifikacije".
Tlak se mora provjeravati na hladnim
gumama (vozilo mora mirovati jedan
sat ili nakon vožnje kraće od 10 km
umjerenom brzinom).
U protivnom, ako su gume tople,
dodajte 0,3 bara vrijednostima na
naljepnici.
Isto tako, povećava se potrošnja goriva.
7
Sigurnost

132
E3_hr_Chap07_securite_ed01-2014

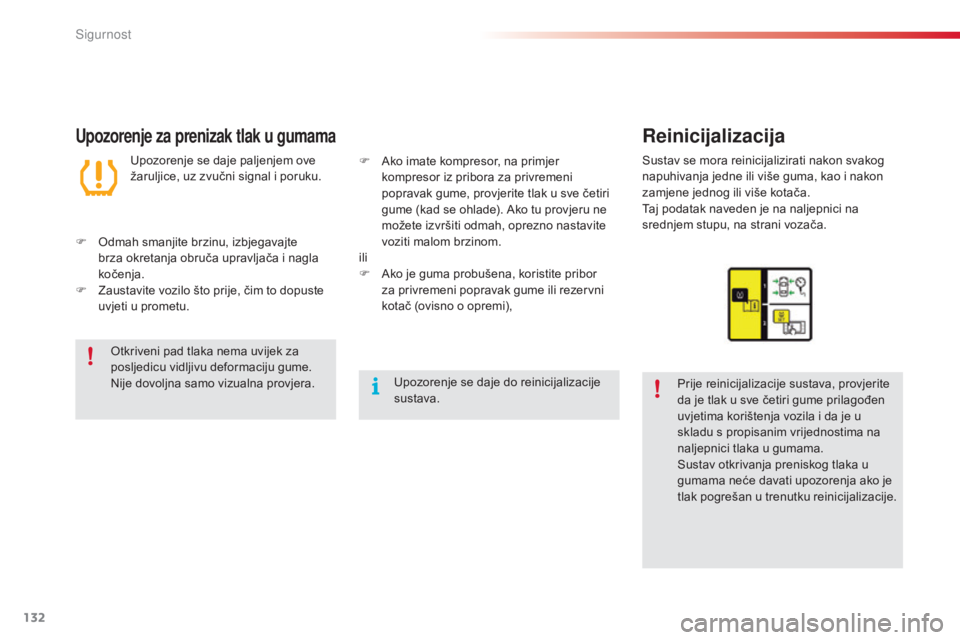

Upozorenje za prenizak tlak u gumamaReinicijalizacija
Prije reinicijalizacije sustava, provjerite
da je tlak u sve četiri gume prilagođen
uvjetima korištenja vozila i da je u
skladu s propisanim vrijednostima na
naljepnici tlaka u gumama.
Sustav otkrivanja preniskog tlaka u
gumama neće davati upozorenja ako je
tlak pogrešan u trenutku reinicijalizacije.
Upozorenje se daje paljenjem ove
žaruljice, uz zvučni signal i poruku.
Sustav se mora reinicijalizirati nakon svakog
napuhivanja jedne ili više guma, kao i nakon
zamjene jednog ili više kotača.
Taj podatak naveden je na naljepnici na
srednjem stupu, na strani vozača.
F

O

dmah smanjite brzinu, izbjegavajte
brza okretanja obruča upravljača i nagla
kočenja.
F

Z

austavite vozilo što prije, čim to dopuste
uvjeti u prometu. F

A

ko imate kompresor, na primjer
kompresor iz pribora za privremeni
popravak gume, provjerite tlak u sve četiri
gume (kad se ohlade). Ako tu provjeru ne
možete izvršiti odmah, oprezno nastavite
voziti malom brzinom.
ili
F

A

ko je guma probušena, koristite pribor
za privremeni popravak gume ili rezervni
kotač (ovisno o opremi),
Otkriveni pad tlaka nema uvijek za
posljedicu vidljivu deformaciju gume.
Nije dovoljna samo vizualna provjera. Upozorenje se daje do reinicijalizacije
sustava.
Sigurnost

133
E3_hr_Chap07_securite_ed01-2014

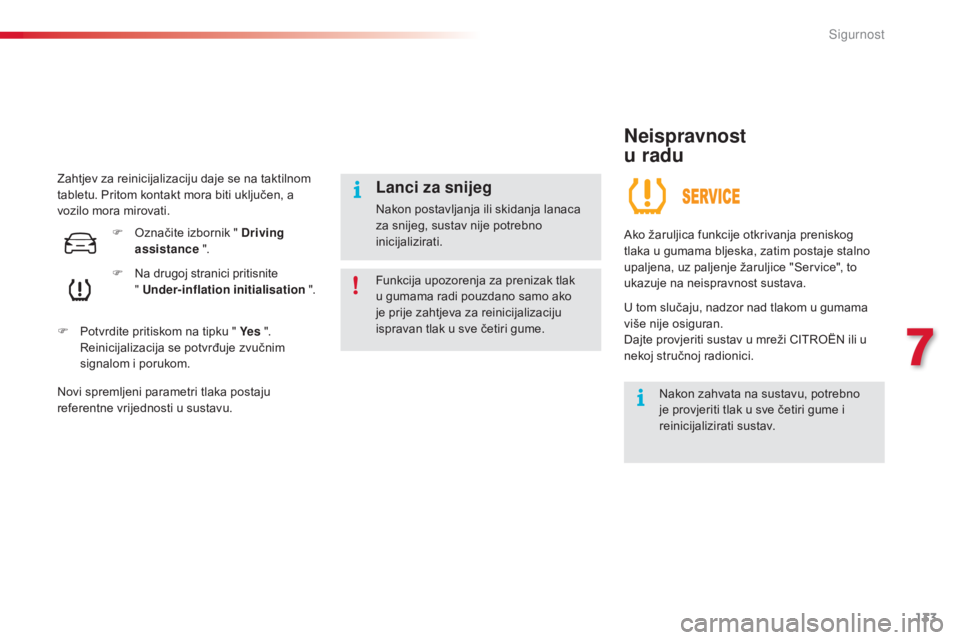

Zahtjev za reinicijalizaciju daje se na taktilnom
tabletu. Pritom kontakt mora biti uključen, a
vozilo mora mirovati.F
N

a drugoj stranici pritisnite
" Under-inflation initialisation ".
F

P
otvrdite pritiskom na tipku " Ye s ".
Reinicijalizacija se potvrđuje zvučnim
signalom i porukom.
Novi spremljeni parametri tlaka postaju
referentne vrijednosti u sustavu.
Neispravnost
u radu
Ako žaruljica funkcije otkrivanja preniskog
tlaka u gumama bljeska, zatim postaje stalno
upaljena, uz paljenje žaruljice "Service", to
ukazuje na neispravnost sustava.
U tom slučaju, nadzor nad tlakom u gumama
više nije osiguran.
Dajte provjeriti sustav u mreži CITROËN ili u
nekoj stručnoj radionici.
Nakon zahvata na sustavu, potrebno
je provjeriti tlak u sve četiri gume i
reinicijalizirati sustav.
Funkcija upozorenja za prenizak tlak
u gumama radi pouzdano samo ako
je prije zahtjeva za reinicijalizaciju
ispravan tlak u sve četiri gume.
Lanci za snijeg
Nakon postavljanja ili skidanja lanaca
za snijeg, sustav nije potrebno
inicijalizirati.
F

O

značite izbornik " Driving
assistance ".
7
Sigurnost

134
E3_hr_Chap07_securite_ed01-2014

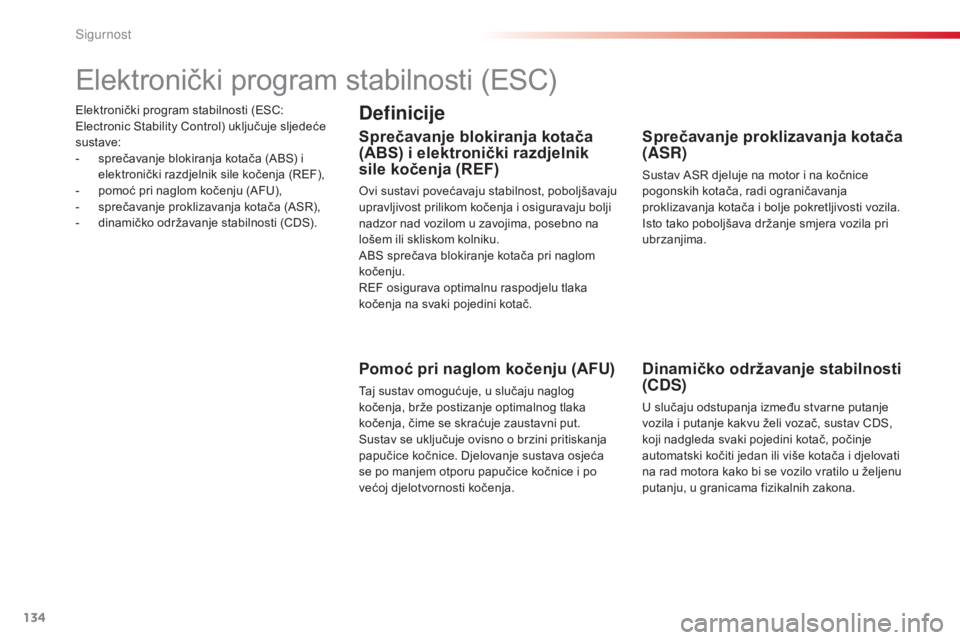

Elektronički program stabilnosti (ESC:
Electronic Stability Control) uključuje sljedeće
sustave:
-
s
prečavanje blokiranja kotača (ABS) i
elektronički razdjelnik sile kočenja (REF),
-

p
omoć pri naglom kočenju (AFU),
-

s
prečavanje proklizavanja kotača (ASR),
-

d
inamičko održavanje stabilnosti (CDS).
Elektronički program stabilnosti (ESC)
Definicije
Sprečavanje blokiranja kotača
(ABS) i elektronički razdjelnik
sile kočenja (REF)
Ovi sustavi povećavaju stabilnost, poboljšavaju
upravljivost prilikom kočenja i osiguravaju bolji
nadzor nad vozilom u zavojima, posebno na
lošem ili skliskom kolniku.
ABS sprečava blokiranje kotača pri naglom
kočenju.
REF osigurava optimalnu raspodjelu tlaka
kočenja na svaki pojedini kotač.
Pomoć pri naglom kočenju (AFU)
Taj sustav omogućuje, u slučaju naglog
kočenja, brže postizanje optimalnog tlaka
kočenja, čime se skraćuje zaustavni put.
Sustav se uključuje ovisno o brzini pritiskanja
papučice kočnice. Djelovanje sustava osjeća
se po manjem otporu papučice kočnice i po
većoj djelotvornosti kočenja.
Sprečavanje proklizavanja kotača
(ASR)
Sustav ASR djeluje na motor i na kočnice
pogonskih kotača, radi ograničavanja
proklizavanja kotača i bolje pokretljivosti vozila.
Isto tako poboljšava držanje smjera vozila pri
ubrzanjima.
Dinamičko održavanje stabilnosti
(CDS)
U slučaju odstupanja između stvarne putanje
vozila i putanje kakvu želi vozač, sustav CDS,
koji nadgleda svaki pojedini kotač, počinje
automatski kočiti jedan ili više kotača i djelovati
na rad motora kako bi se vozilo vratilo u željenu
putanju, u granicama fizikalnih zakona.
Sigurnost

135
E3_hr_Chap07_securite_ed01-2014
Paljenje ove žaruljice, uz paljenje
žaruljice STOP, zvučni signal i
poruku, upozorava na neispravnost
elektroničkog razdjelnika kočenja
(REF) koja može imati za posljedicu
gubitak nadzora nad vozilom prilikom
kočenja.

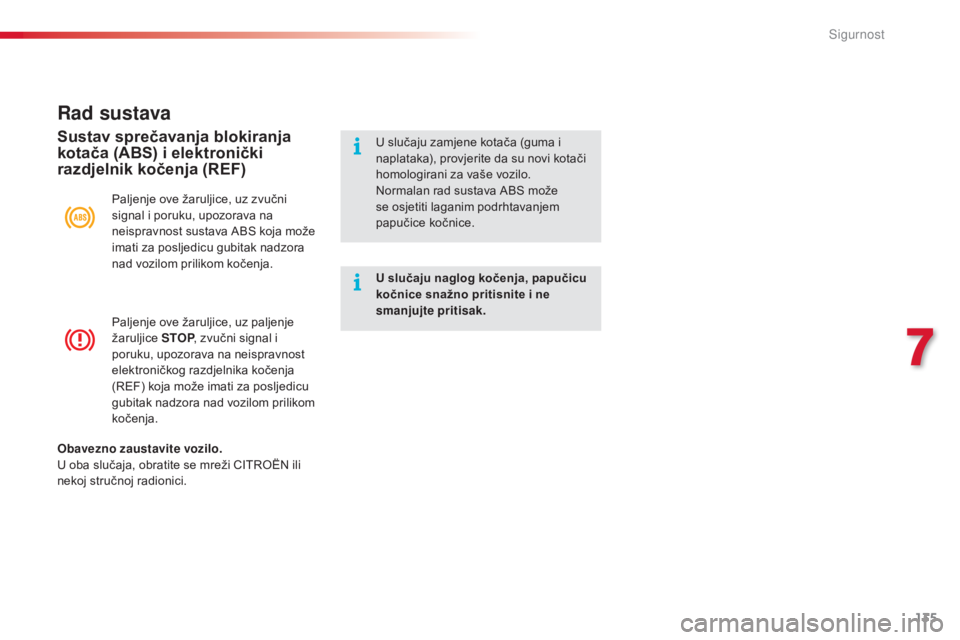

Rad sustava
Paljenje ove žaruljice, uz zvučni
signal i poruku, upozorava na
neispravnost sustava ABS koja može
imati za posljedicu gubitak nadzora
nad vozilom prilikom kočenja.
Sustav sprečavanja blokiranja
kotača (ABS) i elektronički
razdjelnik kočenja (REF)U slučaju zamjene kotača (guma i
naplataka), provjerite da su novi kotači
homologirani za vaše vozilo.
Normalan rad sustava ABS može
se osjetiti laganim podrhtavanjem
papučice kočnice.
U slučaju naglog kočenja, papučicu
kočnice snažno pritisnite i ne
smanjujte pritisak.
Obavezno zaustavite vozilo.
U oba slučaja, obratite se mreži CITROËN ili
nekoj stručnoj radionici.
7
Sigurnost

136
E3_hr_Chap07_securite_ed01-2014

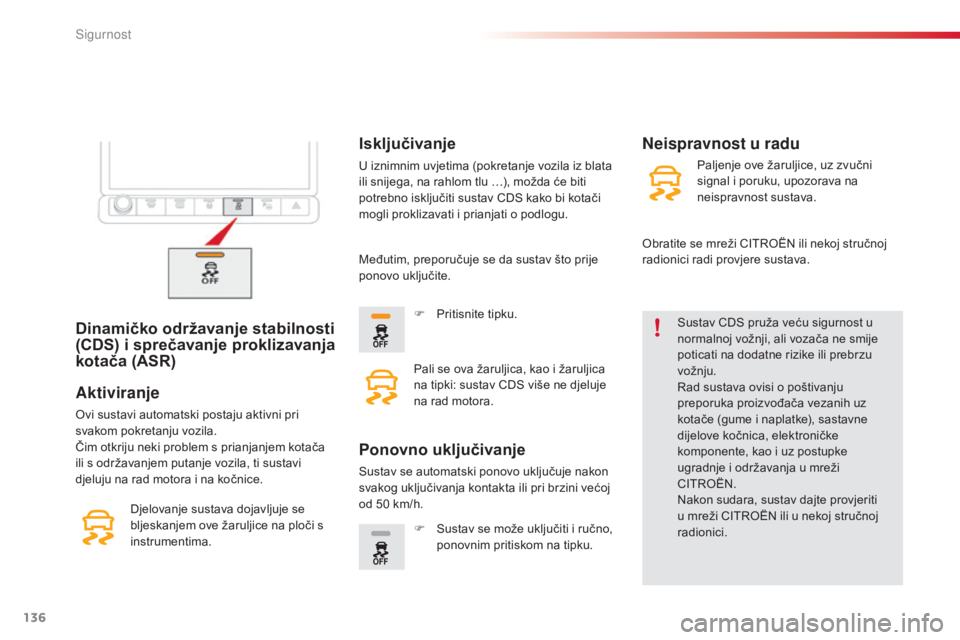

Dinamičko održavanje stabilnosti
(CDS) i sprečavanje proklizavanja
kotača (ASR)Sustav CDS pruža veću sigurnost u
normalnoj vožnji, ali vozača ne smije
poticati na dodatne rizike ili prebrzu
vožnju.
Rad sustava ovisi o poštivanju
preporuka proizvođača vezanih uz
kotače (gume i naplatke), sastavne
dijelove kočnica, elektroničke
komponente, kao i uz postupke
ugradnje i održavanja u mreži
CITROËN.
Nakon sudara, sustav dajte provjeriti
u mreži CITROËN ili u nekoj stručnoj
radionici.
Aktiviranje
Ovi sustavi automatski postaju aktivni pri
svakom pokretanju vozila.
Čim otkriju neki problem s prianjanjem kotača
ili s održavanjem putanje vozila, ti sustavi
djeluju na rad motora i na kočnice.
Isključivanje
U iznimnim uvjetima (pokretanje vozila iz blata
ili snijega, na rahlom tlu …), možda će biti
potrebno isključiti sustav CDS kako bi kotači
mogli proklizavati i prianjati o podlogu.
Djelovanje sustava dojavljuje se
bljeskanjem ove žaruljice na ploči s
instrumentima.
Neispravnost u radu
Međutim, preporučuje se da sustav što prije
ponovo uključite. F

P
ritisnite tipku.
Pali se ova žaruljica, kao i žaruljica
na tipki: sustav CDS više ne djeluje
na rad motora.
Ponovno uključivanje
Sustav se automatski ponovo uključuje nakon
svakog uključivanja kontakta ili pri brzini većoj
od 50 km/h. F

S
ustav se može uključiti i ručno,
ponovnim pritiskom na tipku. Paljenje ove žaruljice, uz zvučni
signal i poruku, upozorava na
neispravnost sustava.
Obratite se mreži CITROËN ili nekoj stručnoj
radionici radi provjere sustava.
Sigurnost

137
E3_hr_Chap07_securite_ed01-2014

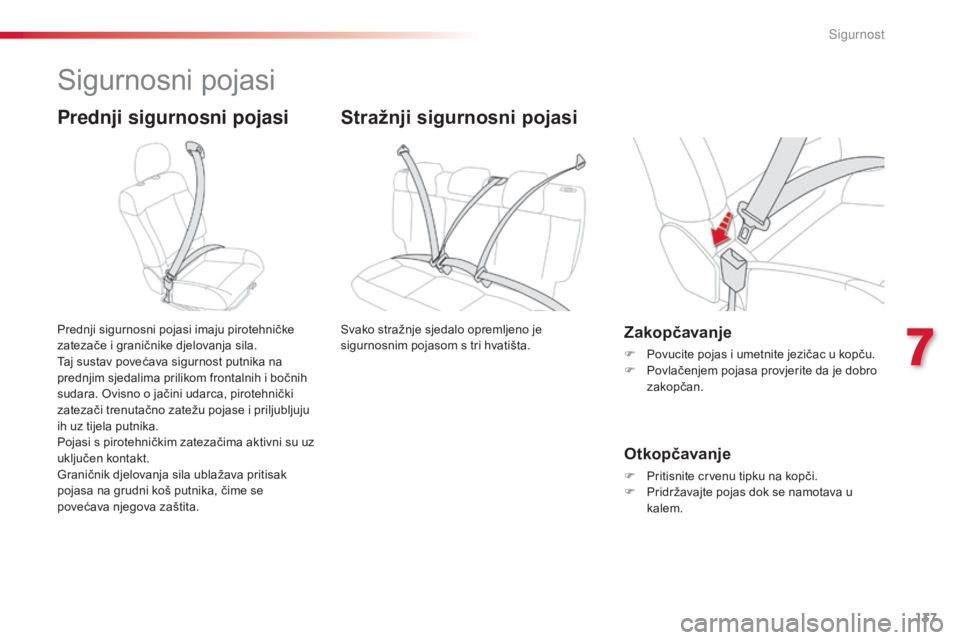

Sigurnosni pojasi
Prednji sigurnosni pojasi
Prednji sigurnosni pojasi imaju pirotehničke
zatezače i graničnike djelovanja sila.
Taj sustav povećava sigurnost putnika na
prednjim sjedalima prilikom frontalnih i bočnih
sudara. Ovisno o jačini udarca, pirotehnički
zatezači trenutačno zatežu pojase i priljubljuju
ih uz tijela putnika.
Pojasi s pirotehničkim zatezačima aktivni su uz
uključen kontakt.
Graničnik djelovanja sila ublažava pritisak
pojasa na grudni koš putnika, čime se
povećava njegova zaštita.Zakopčavanje
F Povucite pojas i umetnite jezičac u kopču.
F P ovlačenjem pojasa provjerite da je dobro
zakopčan.
Otkopčavanje
F Pritisnite crvenu tipku na kopči.
F P ridržavajte pojas dok se namotava u
kalem.
Stražnji sigurnosni pojasi
Svako stražnje sjedalo opremljeno je
sigurnosnim pojasom s tri hvatišta.
7
Sigurnost

138
E3_hr_Chap07_securite_ed01-2014

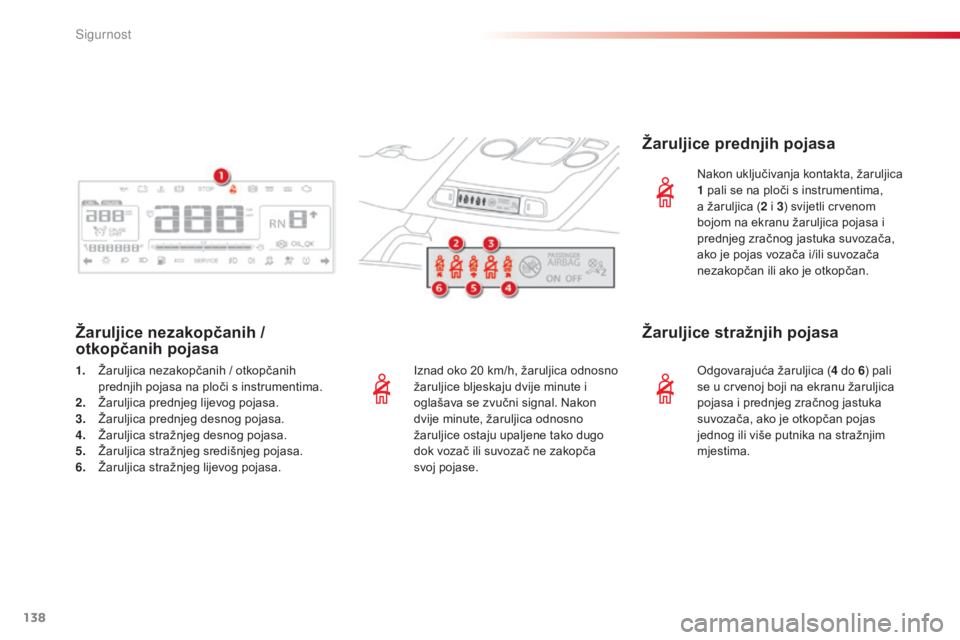

Iznad oko 20 km/h, žaruljica odnosno
žaruljice bljeskaju dvije minute i
oglašava se zvučni signal. Nakon
dvije minute, žaruljica odnosno
žaruljice ostaju upaljene tako dugo
dok vozač ili suvozač ne zakopča
svoj pojase.
Žaruljice nezakopčanih /
otkopčanih pojasaŽaruljice prednjih pojasa
Nakon uključivanja kontakta, žaruljica
1 pali se na ploči s instrumentima,
a žaruljica (
2 i 3) svijetli crvenom
bojom na ekranu žaruljica pojasa i
prednjeg zračnog jastuka suvozača,
ako je pojas vozača i/ili suvozača
nezakopčan ili ako je otkopčan.
1.
Ž

aruljica nezakopčanih / otkopčanih
prednjih pojasa na ploči s instrumentima.
2.
Ž

aruljica prednjeg lijevog pojasa.
3.
Ž

aruljica prednjeg desnog pojasa.
4.
Ž

aruljica stražnjeg desnog pojasa.
5.
Ž

aruljica stražnjeg središnjeg pojasa.
6.
Ž

aruljica stražnjeg lijevog pojasa.
Žaruljice stražnjih pojasa
Odgovarajuća žaruljica ( 4 do 6) pali
se u crvenoj boji na ekranu žaruljica
pojasa i prednjeg zračnog jastuka
suvozača, ako je otkopčan pojas
jednog ili više putnika na stražnjim
mjestima.
Sigurnost
