CITROEN C4 CACTUS 2014 Upute Za Rukovanje (in Croatian)

189
E3_hr_Chap09_info_pratiques_ed01-2014

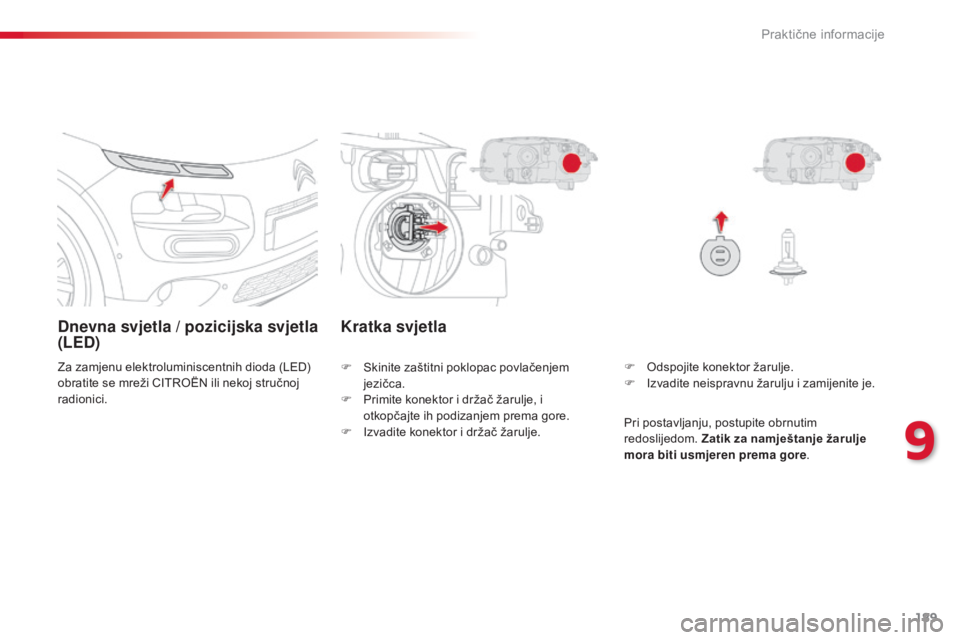

Dnevna svjetla / pozicijska svjetla
(LED)
Za zamjenu elektroluminiscentnih dioda (LED)
obratite se mreži CITROËN ili nekoj stručnoj
radionici.F
O dspojite konektor žarulje.
F

I
zvadite neispravnu žarulju i zamijenite je.
Kratka svjetla
F Skinite zaštitni poklopac povlačenjem jezičca.
F

P
rimite konektor i držač žarulje, i
otkopčajte ih podizanjem prema gore.
F

I
zvadite konektor i držač žarulje. Pri postavljanju, postupite obrnutim
redoslijedom.
Zatik za namještanje žarulje
mora biti usmjeren prema gore .
9
Praktične informacije

190
E3_hr_Chap09_info_pratiques_ed01-2014

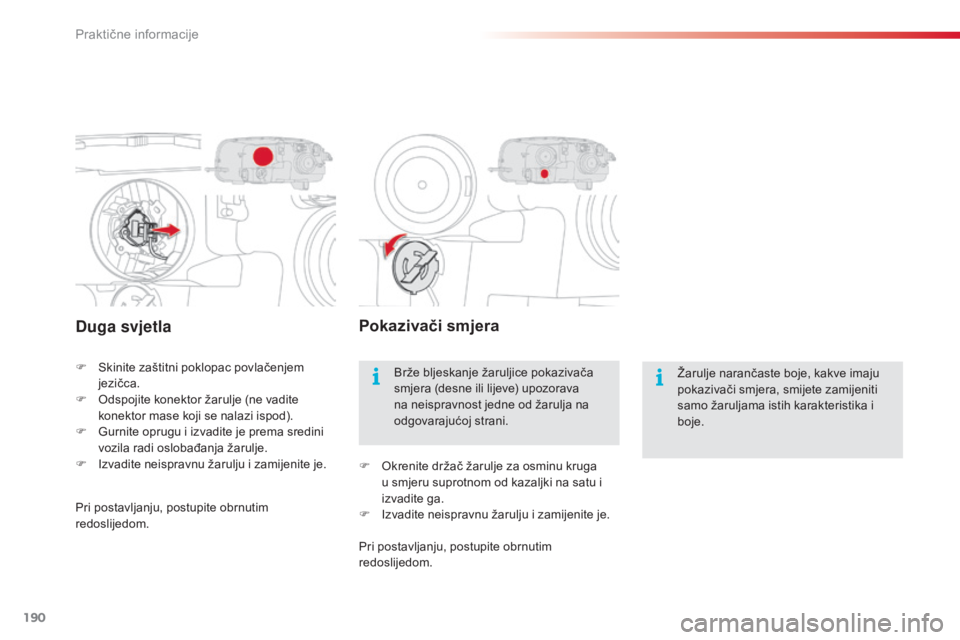

Duga svjetla
F Skinite zaštitni poklopac povlačenjem jezičca.
F

O
dspojite konektor žarulje (ne vadite
konektor mase koji se nalazi ispod).
F

G
urnite oprugu i izvadite je prema sredini
vozila radi oslobađanja žarulje.
F

I
zvadite neispravnu žarulju i zamijenite je.
Pokazivači smjera
Žarulje narančaste boje, kakve imaju
pokazivači smjera, smijete zamijeniti
samo žaruljama istih karakteristika i
boje.
Brže bljeskanje žaruljice pokazivača
smjera (desne ili lijeve) upozorava
na neispravnost jedne od žarulja na
odgovarajućoj strani.
F

O

krenite držač žarulje za osminu kruga
u smjeru suprotnom od kazaljki na satu i
izvadite ga.
F

I

zvadite neispravnu žarulju i zamijenite je.
Pri postavljanju, postupite obrnutim
redoslijedom.
Pri postavljanju, postupite obrnutim
redoslijedom.
Praktične informacije

191
E3_hr_Chap09_info_pratiques_ed01-2014

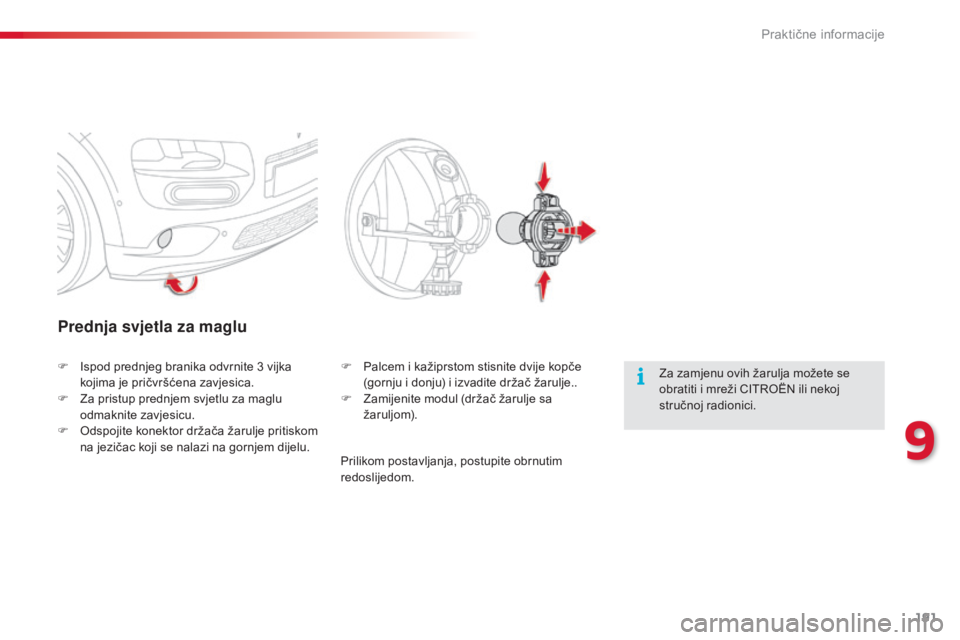

Prednja svjetla za maglu
Za zamjenu ovih žarulja možete se
obratiti i mreži CITROËN ili nekoj
stručnoj radionici.
F
I
spod prednjeg branika odvrnite 3

vijka
kojima je pričvršćena zavjesica.
F

Z

a pristup prednjem svjetlu za maglu
odmaknite zavjesicu.
F

O

dspojite konektor držača žarulje pritiskom
na jezičac koji se nalazi na gornjem dijelu. F
P
alcem i kažiprstom stisnite dvije kopče
(gornju i donju) i izvadite držač žarulje..
F

Z

amijenite modul (držač žarulje sa
žaruljom).
Prilikom postavljanja, postupite obrnutim
redoslijedom.
9
Praktične informacije

192
E3_hr_Chap09_info_pratiques_ed01-2014

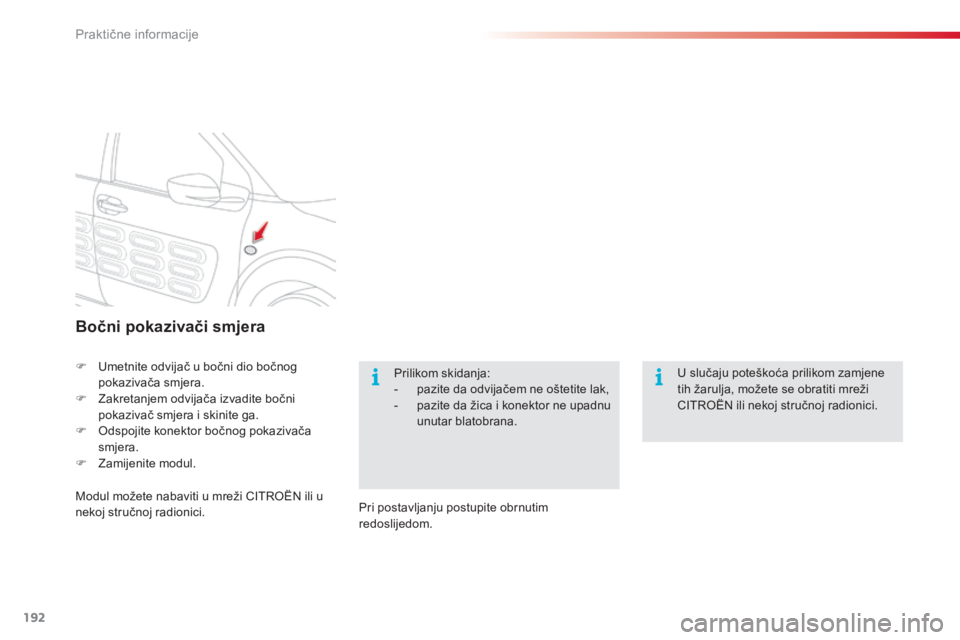

Bočni pokazivači smjera
F Umetnite odvijač u bočni dio bočnog pokazivača smjera.
F

Z
akretanjem odvijača izvadite bočni
pokazivač smjera i skinite ga.
F

O
dspojite konektor bočnog pokazivača
smjera.
F

Z
amijenite modul.
Modul možete nabaviti u mreži CITROËN ili u
nekoj stručnoj radionici. Pri postavljanju postupite obrnutim
redoslijedom.Prilikom skidanja:
-

p
azite da odvijačem ne oštetite lak,
-

p
azite da žica i konektor ne upadnu
unutar blatobrana. U slučaju poteškoća prilikom zamjene
tih žarulja, možete se obratiti mreži
CITROËN ili nekoj stručnoj radionici.
Praktične informacije

193
E3_hr_Chap09_info_pratiques_ed01-2014

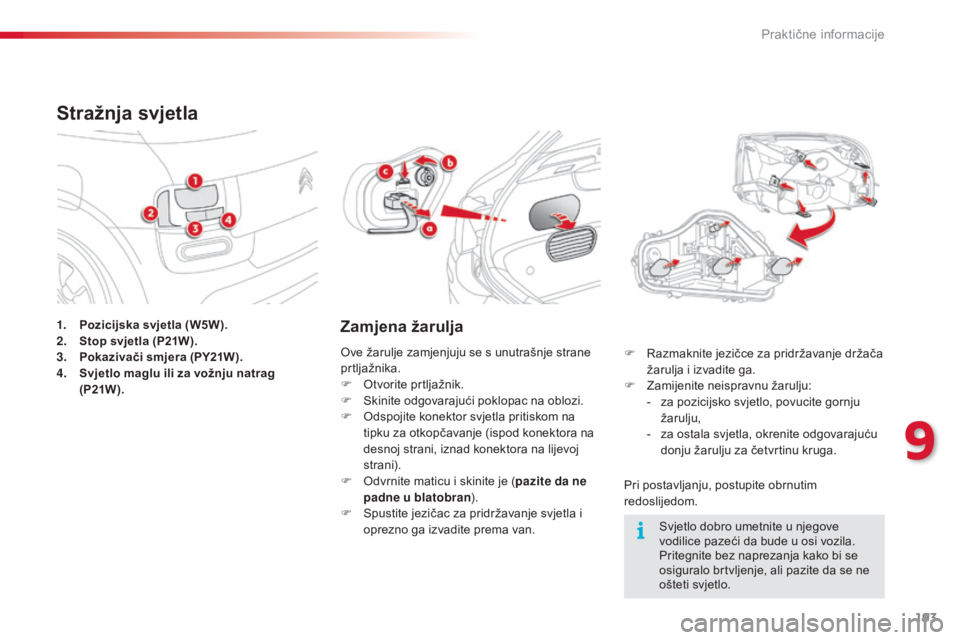

1. Pozicijska svjetla (W5W).
2. Stop svjetla (P21W).
3.
P

okazivači smjera (PY21W).
4.
S

vjetlo maglu ili za vožnju natrag
(P21W ).
Stražnja svjetla
Zamjena žarulja
Pri postavljanju, postupite obrnutim
redoslijedom. F
R
azmaknite jezičce za pridržavanje držača
žarulja i izvadite ga.
F
Z
amijenite neispravnu žarulju:
-
z
a pozicijsko svjetlo, povucite gornju
žarulju,
-
z
a ostala svjetla, okrenite odgovarajuću
donju žarulju za četvrtinu kruga.
Ove žarulje zamjenjuju se s unutrašnje strane
prtljažnika.
F

O

tvorite prtljažnik.
F

S

kinite odgovarajući poklopac na oblozi.
F

O

dspojite konektor svjetla pritiskom na
tipku za otkopčavanje (ispod konektora na
desnoj strani, iznad konektora na lijevoj
strani).
F
O
dvrnite maticu i skinite je (
pazite da ne
padne u blatobran ).
F

S

pustite jezičac za pridržavanje svjetla i
oprezno ga izvadite prema van. Svjetlo dobro umetnite u njegove
vodilice pazeći da bude u osi vozila.
Pritegnite bez naprezanja kako bi se
osiguralo brtvljenje, ali pazite da se ne
ošteti svjetlo.
9
Praktične informacije

194
E3_hr_Chap09_info_pratiques_ed01-2014
Treće stop svjetlo (LED)Svjetla registarske pločice
(W5W)
Pri postavljanju, pritiskom zakopčajte prozirnu
plastiku. F
U
metnite tanak odvijač u jedan vanjski utor
u prozirnoj plastici.
F
O
tkopčajte je guranjem prema van.
F
S
kinite prozirnu plastiku.
F
Z
amijenite neispravnu žarulju.
Za zamjenu elektroluminiscentnih dioda (LED)
obratite se mreži CITROËN ili nekoj stručnoj
radionici.
Praktične informacije

195
E3_hr_Chap09_info_pratiques_ed01-2014

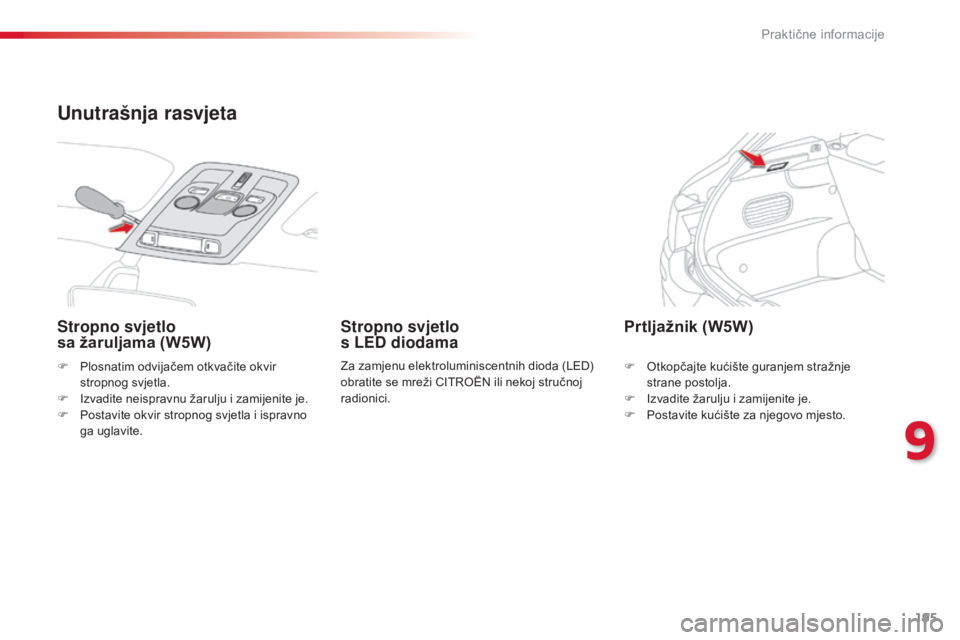

F Plosnatim odvijačem otkvačite okvir stropnog svjetla.
F

I
zvadite neispravnu žarulju i zamijenite je.
F

P
ostavite okvir stropnog svjetla i ispravno
ga uglavite.
Stropno svjetlo
sa žaruljama (W5W) Stropno svjetlo
s LED diodama
Za zamjenu elektroluminiscentnih dioda (LED)
obratite se mreži CITROËN ili nekoj stručnoj
radionici.
Prtljažnik (W5W)
F Otkopčajte kućište guranjem stražnje
strane postolja.
F

I
zvadite žarulju i zamijenite je.
F

P
ostavite kućište za njegovo mjesto.
Unutrašnja rasvjeta
9
Praktične informacije

196
E3_hr_Chap09_info_pratiques_ed01-2014

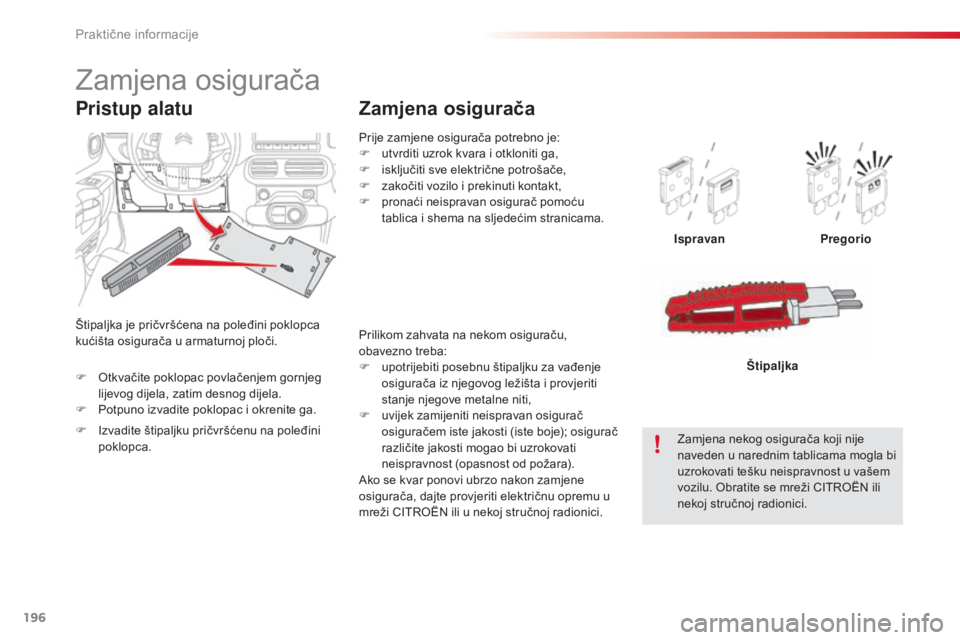

Prije zamjene osigurača potrebno je:
F u tvrditi uzrok kvara i otkloniti ga,
F

i
sključiti sve električne potrošače,
F

z
akočiti vozilo i prekinuti kontakt,
F

p
ronaći neispravan osigurač pomoću
tablica i shema na sljedećim stranicama.
Zamjena osigurača
Ispravan Pregorio
Zamjena nekog osigurača koji nije
naveden u narednim tablicama mogla bi
uzrokovati tešku neispravnost u vašem
vozilu. Obratite se mreži CITROËN ili
nekoj stručnoj radionici. Štipaljka
Zamjena osigurača
Štipaljka je pričvršćena na poleđini poklopca
kućišta osigurača u armaturnoj ploči.
Pristup alatu
Prilikom zahvata na nekom osiguraču,
obavezno treba:
F

u
potrijebiti posebnu štipaljku za vađenje
osigurača iz njegovog ležišta i provjeriti
stanje njegove metalne niti,
F

u
vijek zamijeniti neispravan osigurač
osiguračem iste jakosti (iste boje); osigurač
različite jakosti mogao bi uzrokovati
neispravnost (opasnost od požara).
Ako se kvar ponovi ubrzo nakon zamjene
osigurača, dajte provjeriti električnu opremu u
mreži CITROËN ili u nekoj stručnoj radionici.
F

O

tkvačite poklopac povlačenjem gornjeg
lijevog dijela, zatim desnog dijela.
F

P

otpuno izvadite poklopac i okrenite ga.
F

I

zvadite štipaljku pričvršćenu na poleđini
poklopca.
Praktične informacije

197
E3_hr_Chap09_info_pratiques_ed01-2014

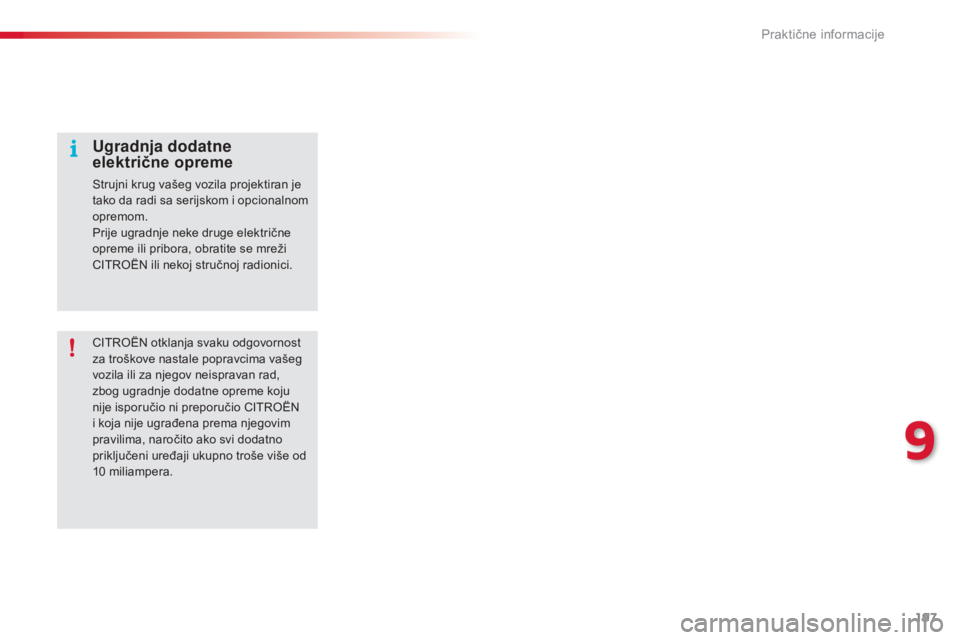

CITROËN otklanja svaku odgovornost
za troškove nastale popravcima vašeg
vozila ili za njegov neispravan rad,
zbog ugradnje dodatne opreme koju
nije isporučio ni preporučio CITROËN
i koja nije ugrađena prema njegovim
pravilima, naročito ako svi dodatno
priključeni uređaji ukupno troše više od
10
mil
iampera.
Ugradnja dodatne
električne opreme
Strujni krug vašeg vozila projektiran je
tako da radi sa serijskom i opcionalnom
opremom.
Prije ugradnje neke druge električne
opreme ili pribora, obratite se mreži
CITROËN ili nekoj stručnoj radionici.
9
Praktične informacije

198
E3_hr_Chap09_info_pratiques_ed01-2014
Osigurači u armaturnoj ploči
Dva kućišta osigurača smještena su u
donjem dijelu armaturne ploče, ispod obruča
upravljača.Broj
osigurača Jakost
(A) Namjena
F01 10Papučica kočnice (prekidač 2), Stop & start.
F02 5Podešavanje visine svjetlosnog snopa farova, dodatno grijanje
(dizel), pomoć pri parkiranju, dijagnostička utičnica, vanjski
retrovizori (električno podešavanje).
F03 10Pumpa aditiva za dizel gorivo, električni servo upravljač,
papučica spojke (prekidač).
F04 5Davač kiše i vanjskog svjetla.
F06 10Papučica kočnice (prekidač 1), dijagnostička utičnica.
F08 5Sklopke ispod obruča upravljača i sklopke na obruču upravljača.
F10 10Poziv u pomoć / poziv asistenciji.
F12 5Stop & start, ABS, ESC.
F13 5Pomoć pri parkiranju, kamera za vožnju natrag.
F14 15Ručni upravljani mjenjač, blok sklopki (ispod taktilnog tableta),
klima uređaj, taktilni tablet.
F16 15Utičnica 12
V.
F18 20Radio.
Pristup osiguračima
F Otkvačite poklopac povlačenjem gornjeg
lijevog, zatim desnog dijela.
Lijevo kućište osigurača
Praktične informacije
