CITROEN C4 CACTUS 2014 Upute Za Rukovanje (in Croatian)

69
E3_hr_Chap03_confort_ed01-2014

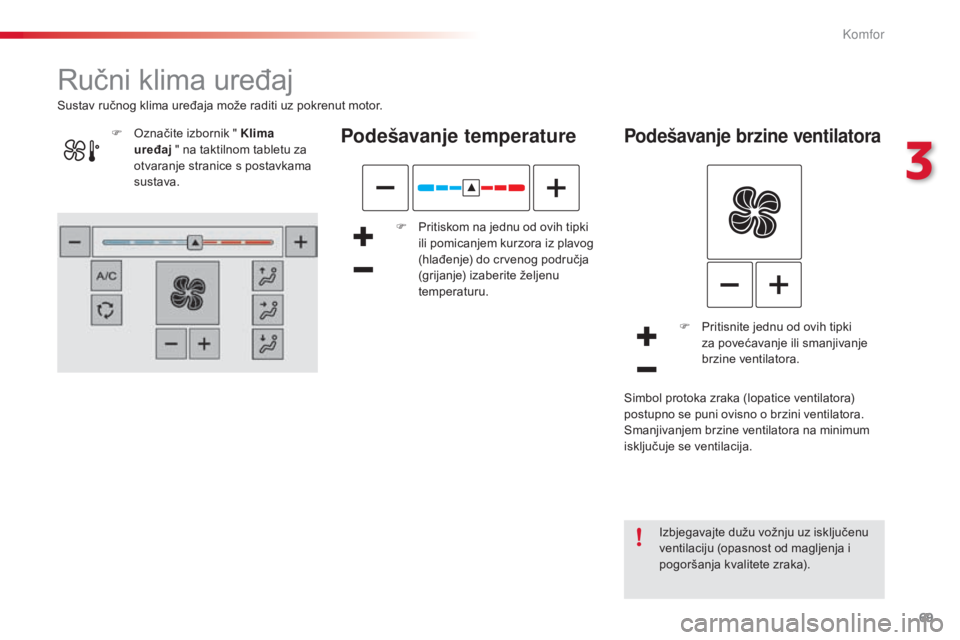

Ručni klima uređaj
Podešavanje temperature
F Pritiskom na jednu od ovih tipki ili pomicanjem kurzora iz plavog
(hlađenje) do crvenog područja
(grijanje) izaberite željenu
temperaturu.
Sustav ručnog klima uređaja može raditi uz pokrenut motor.
Podešavanje brzine ventilatora
F Pritisnite jednu od ovih tipki
za povećavanje ili smanjivanje
brzine ventilatora.
Simbol protoka zraka (lopatice ventilatora)
postupno se puni ovisno o brzini ventilatora.
Smanjivanjem brzine ventilatora na minimum
isključuje se ventilacija.
Izbjegavajte dužu vožnju uz isključenu
ventilaciju (opasnost od magljenja i
pogoršanja kvalitete zraka).
F

O

značite izbornik " Klima
uređaj " na taktilnom tabletu za
otvaranje stranice s postavkama
sustava.
3
Komfor

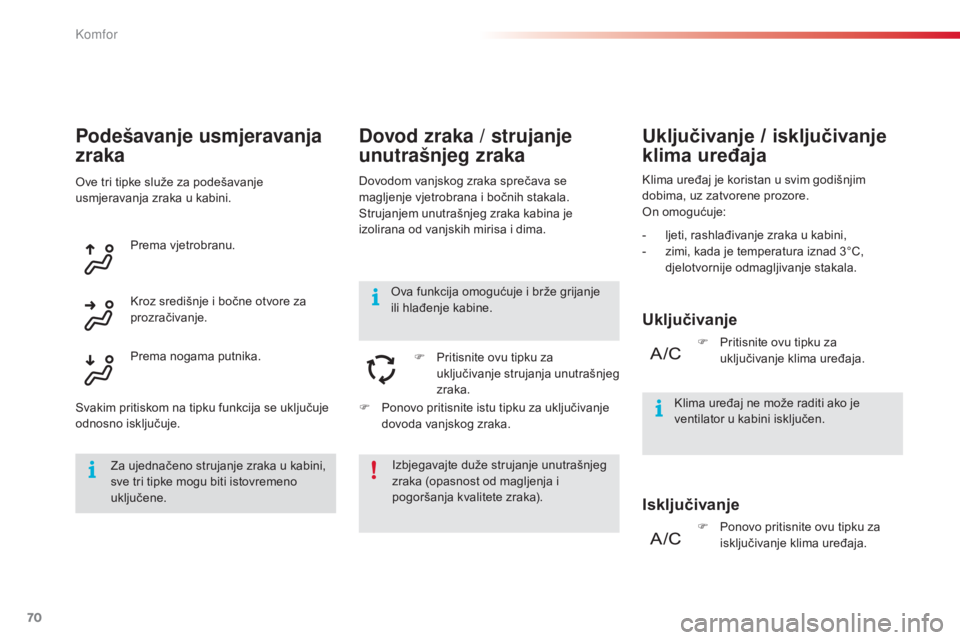

70
E3_hr_Chap03_confort_ed01-2014
Dovod zraka / strujanje
unutrašnjeg zraka
Dovodom vanjskog zraka sprečava se
magljenje vjetrobrana i bočnih stakala.
Strujanjem unutrašnjeg zraka kabina je
izolirana od vanjskih mirisa i dima.F

P
ritisnite ovu tipku za
uključivanje strujanja unutrašnjeg
zraka. Klima uređaj je koristan u svim godišnjim
dobima, uz zatvorene prozore.
On omogućuje:
Uključivanje / isključivanje
klima uređaja
Uključivanje
Isključivanje
Klima uređaj ne može raditi ako je
ventilator u kabini isključen.
F

P
ritisnite ovu tipku za
uključivanje klima uređaja.
Izbjegavajte duže strujanje unutrašnjeg
zraka (opasnost od magljenja i
pogoršanja kvalitete zraka).
Ova funkcija omogućuje i brže grijanje
ili hlađenje kabine.
-

l

jeti, rashlađivanje zraka u kabini,
-

z

imi, kada je temperatura iznad 3°C,
djelotvornije odmagljivanje stakala.
F
P
onovo pritisnite ovu tipku za
isključivanje klima uređaja.
Podešavanje usmjeravanja
zraka
Ove tri tipke služe za podešavanje
usmjeravanja zraka u kabini.
Prema vjetrobranu.
Svakim pritiskom na tipku funkcija se uključuje
odnosno isključuje. Prema nogama putnika. Kroz središnje i bočne otvore za
prozračivanje.
F

P
onovo pritisnite istu tipku za uključivanje
dovoda vanjskog zraka.
Za ujednačeno strujanje zraka u kabini,
sve tri tipke mogu biti istovremeno
uključene.
Komfor

71
E3_hr_Chap03_confort_ed01-2014
Automatski klima uređaj
Kad je klima uređaj uključen, regulacija
temperature, protoka i usmjeravanja zraka u
kabini je automatska.Podešavanje temperature
F Pritisnite ovu tipku za povećavanje vrijednosti.
F

P
ritisnite ovu tipku za
smanjivanje vrijednosti.
F

O

značite izbornik " Klima
uređaj " na taktilnom tabletu za
otvaranje stranice s postavkama
sustava.
Sustav klima uređaja radi automatski: ovisno o
zadanoj vrijednosti, sustav optimalno upravlja
temperaturom, protokom i usmjeravanjem
zraka u kabini.F
A
utomatski rad sustava klima
uređaja uključuje se i isključuje
pritiskom na tipku "AUTO" .
Automatski program
"komfor"
Uključivanje / isključivanje
Sustav klima uređaja može raditi uz pokrenut motor, ali već nakon uključivanja kontakta na raspolaganju vam je ventilacija i možete rukovati njezinim
sklopkama.
Prikazana vrijednost je ugodna
temperatura, a ne neka točno određena
temperatura.
3
Komfor

72
E3_hr_Chap03_confort_ed01-2014
Po hladnom vremenu i dok je motor
hladan, ventilator će postupno postizati
optimalnu brzinu, kako u kabinu ne bi
ušla prevelika količina hladnog zraka.
Nakon ulaska u vozilo, ako je
temperatura u kabini znatno niža ili
viša od zadane ugodne vrijednosti, nije
potrebno mijenjati prikazanu vrijednost
kako biste brže postigli željenu
temperaturu. Sustav će se automatski
koristiti svim svojim mogućnostima kako
bi nadoknadio razliku u temperaturi.
Način rada može se birati samo u programu
AUTO. Međutim, nakon isključivanja programa
AUTO, posljednji izabrani način rada ostaje
uključen.
Promjenom načina rada program AUTO se ne
uključuje, ako je isključen. Za promjenu načina rada, pritisnite tipku
željenog načina rada: "Soft ": prednost se daje blagom
strujanju zraka i tihom radu, uz
ograničavanje protoka zraka.
" Normal ": najbolji kompromis između
toplinskog komfora i tihog rada
(osnovni način rada).
" Fast ": prednost se daje snažnom i
djelotvornom strujanju zraka.

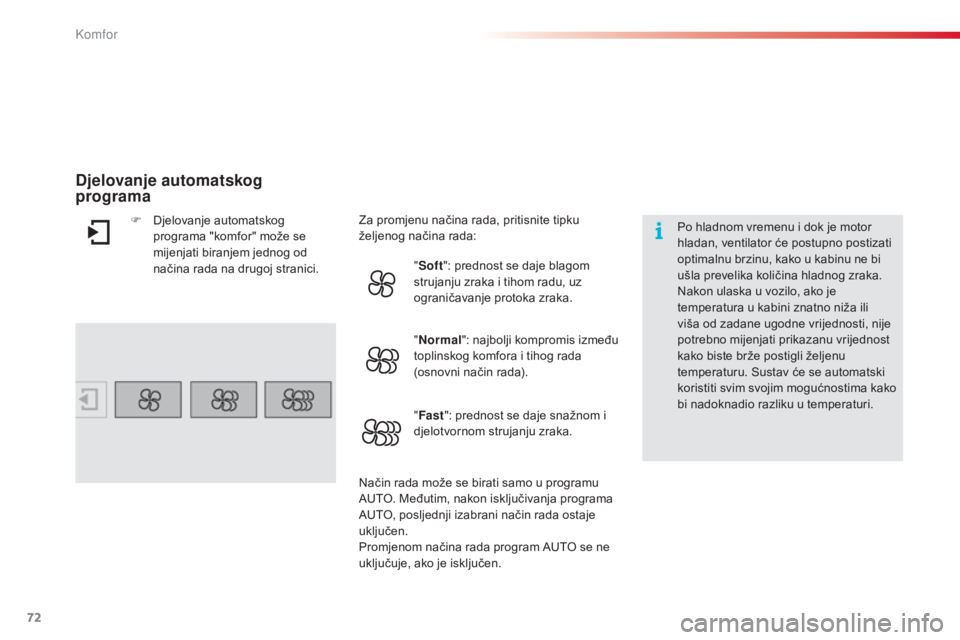

Djelovanje automatskog
programa
F Djelovanje automatskog programa "komfor" može se
mijenjati biranjem jednog od
načina rada na drugoj stranici.
Komfor

73
E3_hr_Chap03_confort_ed01-2014
Usmjeravanje zraka u kabini može se mijenjati
pomoću ove tri tipke.
Podešavanje protoka zraka
Izbjegavajte dužu vožnju uz isključenu
ventilaciju (opasnost od magljenja i
pogoršanja kvalitete zraka).
Podešavanje usmjeravanja zraka
F Pritisnite jednu od ovih tipki za povećavanje odnosno
smanjivanje brzine ventilatora.
Simbol protoka zraka (lopatice ventilatora)
postupno se puni, ovisno o zadanoj brzini
ventilatora.
Smanjivanjem protoka na minimum isključuje
se ventilacija.
" OFF " se prikazuje pored lopatica ventilatora. Vjetrobran.
Središnji i bočni otvori za
prozračivanje.
Noge putnika.
Svakim pritiskom na neku tipku funkcija se
uključuje odnosno isključuje.

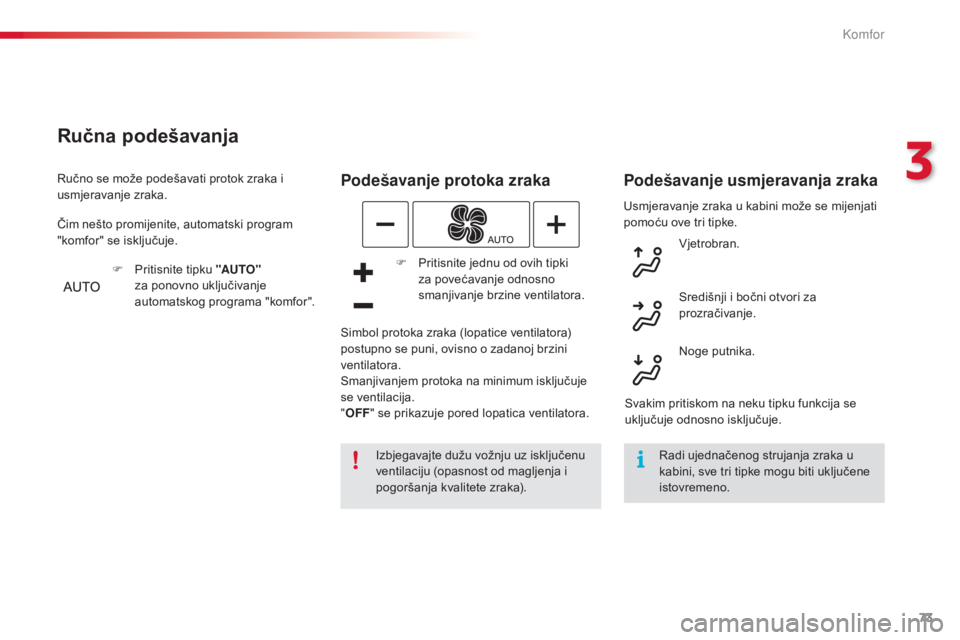

Ručna podešavanja
Ručno se može podešavati protok zraka i
usmjeravanje zraka.
F

P
ritisnite tipku "AUTO"
za ponovno uključivanje
automatskog programa "komfor".
Čim nešto promijenite, automatski program
"komfor" se isključuje.
Radi ujednačenog strujanja zraka u
kabini, sve tri tipke mogu biti uključene
istovremeno.
3
Komfor

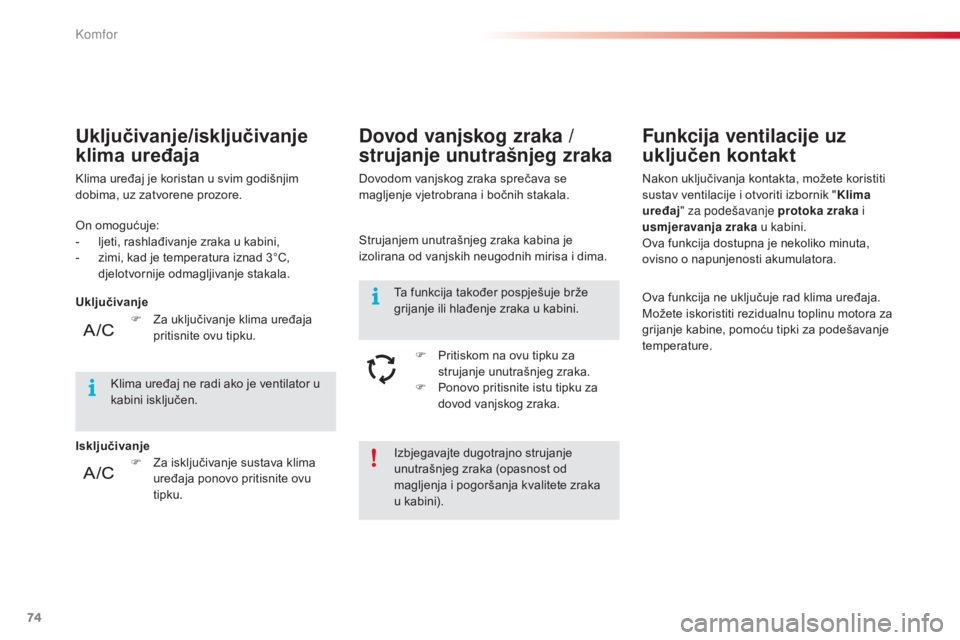

74
E3_hr_Chap03_confort_ed01-2014
Izbjegavajte dugotrajno strujanje
unutrašnjeg zraka (opasnost od
magljenja i pogoršanja kvalitete zraka
u kabini).
On omogućuje:
-

l

jeti, rashlađivanje zraka u kabini,
-

z

imi, kad je temperatura iznad 3°C,
djelotvornije odmagljivanje stakala.
F
Z
a isključivanje sustava klima
uređaja ponovo pritisnite ovu
tipku.
F

Z

a uključivanje klima uređaja
pritisnite ovu tipku.
Uključivanje/isključivanje
klima uređaja
Klima uređaj je koristan u svim godišnjim
dobima, uz zatvorene prozore. Dovodom vanjskog zraka sprečava se
magljenje vjetrobrana i bočnih stakala.
Dovod vanjskog zraka /
strujanje unutrašnjeg zraka
Strujanjem unutrašnjeg zraka kabina je
izolirana od vanjskih neugodnih mirisa i dima.
F

P
ritiskom na ovu tipku za
strujanje unutrašnjeg zraka.
F

P
onovo pritisnite istu tipku za
dovod vanjskog zraka.
Klima uređaj ne radi ako je ventilator u
kabini isključen. Ta funkcija također pospješuje brže
grijanje ili hlađenje zraka u kabini.
Funkcija ventilacije uz
uključen kontakt
Nakon uključivanja kontakta, možete koristiti
sustav ventilacije i otvoriti izbornik "
Klima
uređaj " za podešavanje protoka zraka i
usmjeravanja zraka u kabini.
Ova funkcija dostupna je nekoliko minuta,
ovisno o napunjenosti akumulatora.
Ova funkcija ne uključuje rad klima uređaja.
Možete iskoristiti rezidualnu toplinu motora za
grijanje kabine, pomoću tipki za podešavanje
temperature.
Uključivanje
Isključivanje
Komfor

75
E3_hr_Chap03_confort_ed01-2014

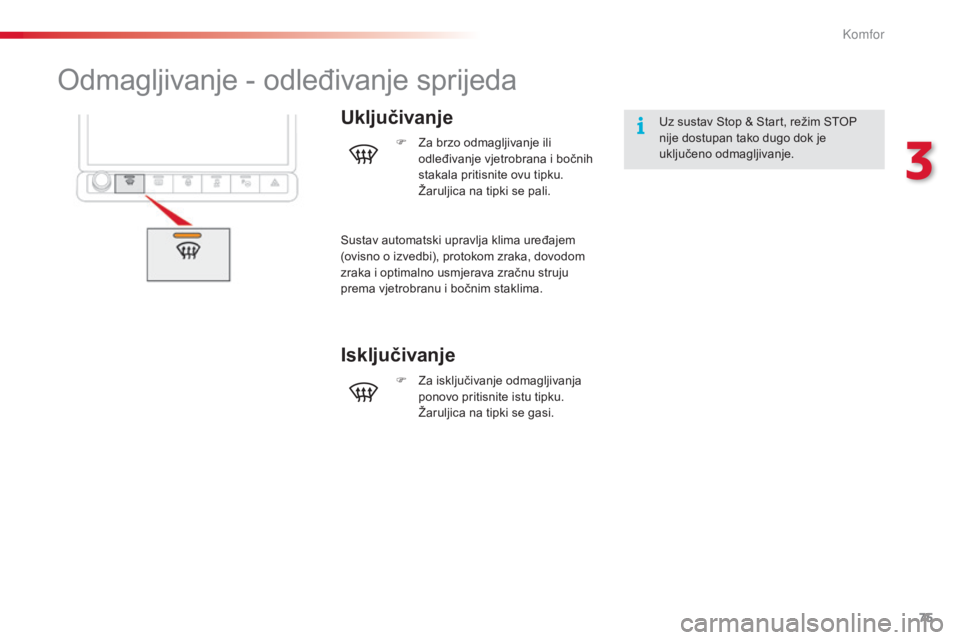

Odmagljivanje - odleđivanje sprijeda
UključivanjeUz sustav Stop & Start, režim STOP
nije dostupan tako dugo dok je
uključeno odmagljivanje.
F

Z

a brzo odmagljivanje ili
odleđivanje vjetrobrana i bočnih
stakala pritisnite ovu tipku.
Žaruljica na tipki se pali.
Sustav automatski upravlja klima uređajem
(ovisno o izvedbi), protokom zraka, dovodom
zraka i optimalno usmjerava zračnu struju
prema vjetrobranu i bočnim staklima.
Isključivanje
F Za isključivanje odmagljivanja ponovo pritisnite istu tipku.
Žaruljica na tipki se gasi.
3
K

76
E3_hr_Chap03_confort_ed01-2014

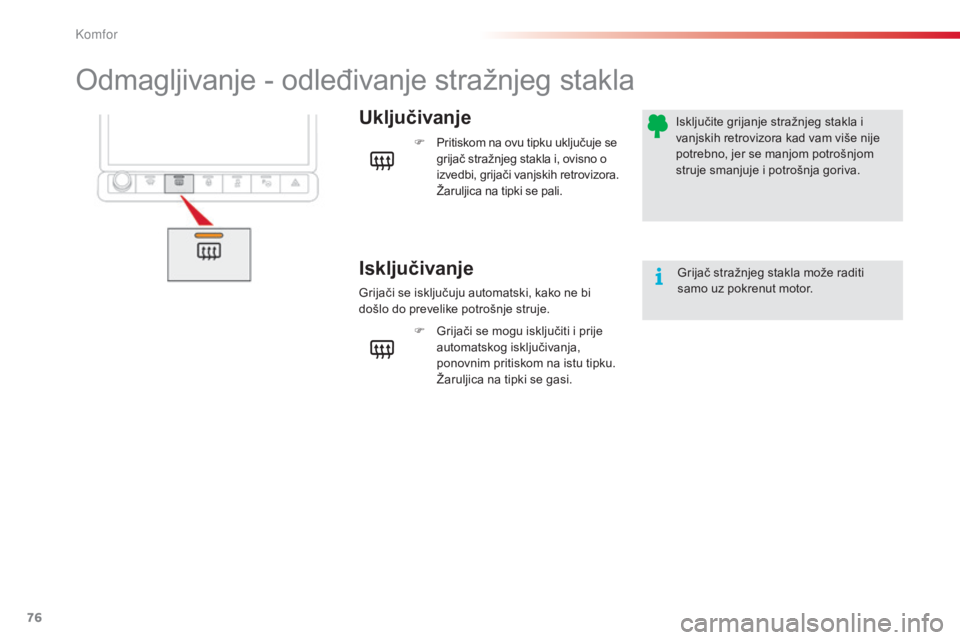

Odmagljivanje - odleđivanje stražnjeg stakla
Uključivanje
Isključivanje
F Pritiskom na ovu tipku uključuje se grijač stražnjeg stakla i, ovisno o
izvedbi, grijači vanjskih retrovizora.
Žaruljica na tipki se pali.
Grijači se isključuju automatski, kako ne bi
došlo do prevelike potrošnje struje. Grijač stražnjeg stakla može raditi
samo uz pokrenut motor.
Isključite grijanje stražnjeg stakla i
vanjskih retrovizora kad vam više nije
potrebno, jer se manjom potrošnjom
struje smanjuje i potrošnja goriva.
F

G
rijači se mogu isključiti i prije
automatskog isključivanja,
ponovnim pritiskom na istu tipku.
Žaruljica na tipki se gasi.
K

77
Unutrašnja oprema
uz ručni mjenjač
1. Zaslon za sunce.
2. Pretinac za rukavice.
U p

retincu za rukavice nalaze se JACK
utičnica i USB utičnica (ovisno o izvedbi).
3.
U

tičnica 12 V (120 W).
4.
U

SB utičnica.
5.
O

tvoreni pretinci.
6.
D

ržač čaše.
7.
P

rednji naslon za ruke s pretincem.
(

ovisno o izvedbi).
8.
P

retinci u prednjim vratima.
9.
Do

datni tepisi.
4
Oprema

78

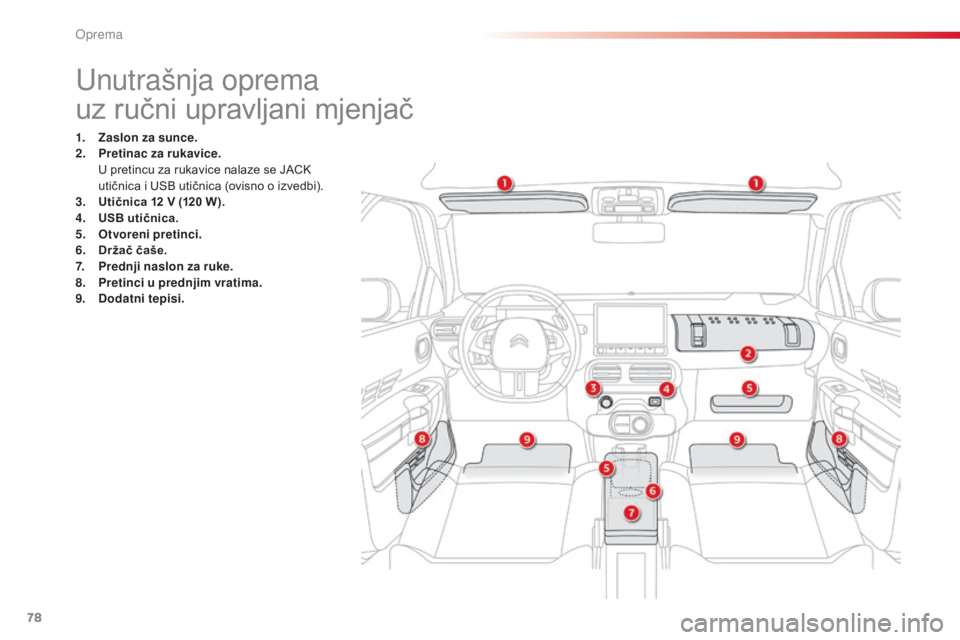

Unutrašnja oprema
uz ručni upravljani mjenjač
1. Zaslon za sunce.
2. Pretinac za rukavice.
U p

retincu za rukavice nalaze se JACK
utičnica i USB utičnica (ovisno o izvedbi).
3.
U

tičnica 12 V (120 W).
4.
U

SB utičnica.
5.
O

tvoreni pretinci.
6.
D

ržač čaše.
7.
P

rednji naslon za ruke.
8.
P

retinci u prednjim vratima.
9.
Do

datni tepisi.
Oprema
