CITROEN C4 CACTUS 2014 Upute Za Rukovanje (in Croatian)

59
E3_hr_Chap03_confort_ed01-2014

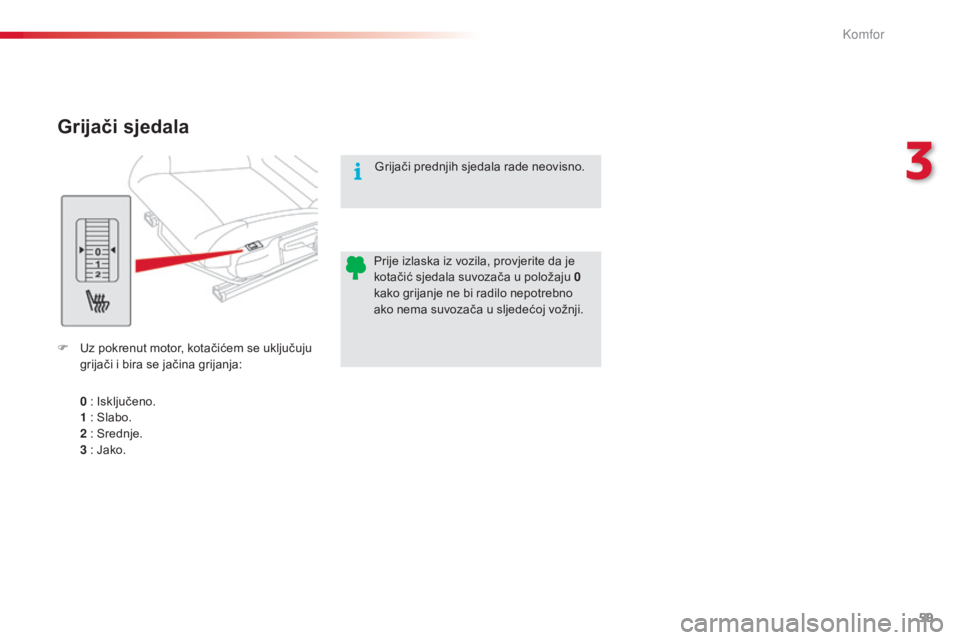

Grijači sjedala
F Uz pokrenut motor, kotačićem se uključuju grijači i bira se jačina grijanja:
0
: Isključeno.
1
: Slabo.
2
: Srednje.
3
: Jako. Prije izlaska iz vozila, provjerite da je
kotačić sjedala suvozača u položaju 0

kako grijanje ne bi radilo nepotrebno
ako nema suvozača u sljedećoj vožnji. Grijači prednjih sjedala rade neovisno.
3
Komfor

60
E3_hr_Chap03_confort_ed01-2014

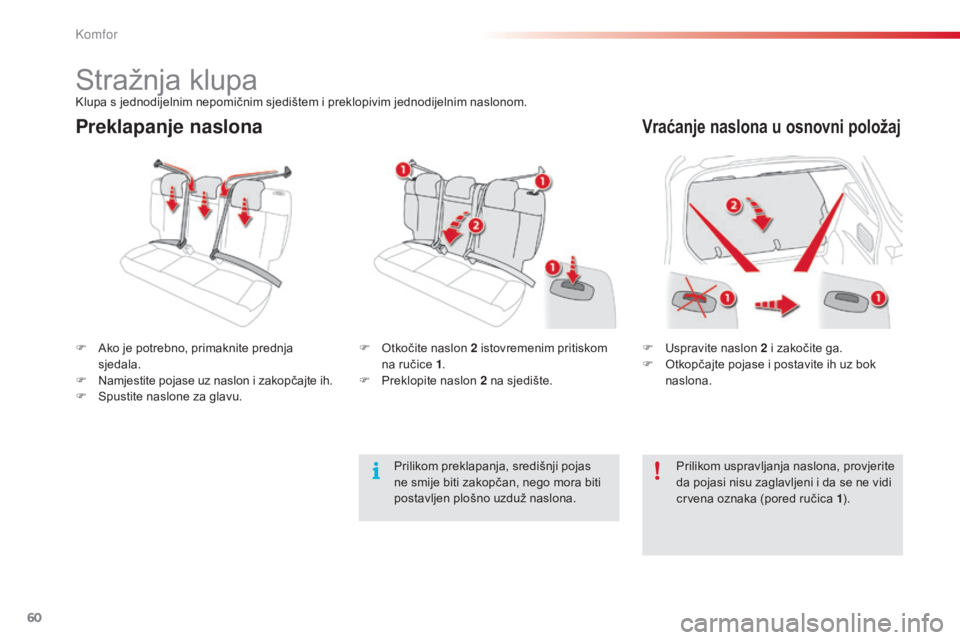

Preklapanje naslonaVraćanje naslona u osnovni položaj
F Uspravite naslon 2 i zakočite ga.
F O tkopčajte pojase i postavite ih uz bok
naslona.
F
A
ko je potrebno, primaknite prednja
sjedala.
F
N

amjestite pojase uz naslon i zakopčajte ih.
F

S

pustite naslone za glavu. F
O
tkočite naslon 2

istovremenim pritiskom
na ručice 1 .
F

P

reklopite naslon 2

na sjedište.
Prilikom uspravljanja naslona, provjerite
da pojasi nisu zaglavljeni i da se ne vidi
crvena oznaka (pored ručica 1).
Stražnja klupaKlupa s jednodijelnim nepomičnim sjedištem i preklopivim jednodijelnim naslonom.
Prilikom preklapanja, središnji pojas
ne smije biti zakopčan, nego mora biti
postavljen plošno uzduž naslona.
Komfor

61
E3_hr_Chap03_confort_ed01-2014

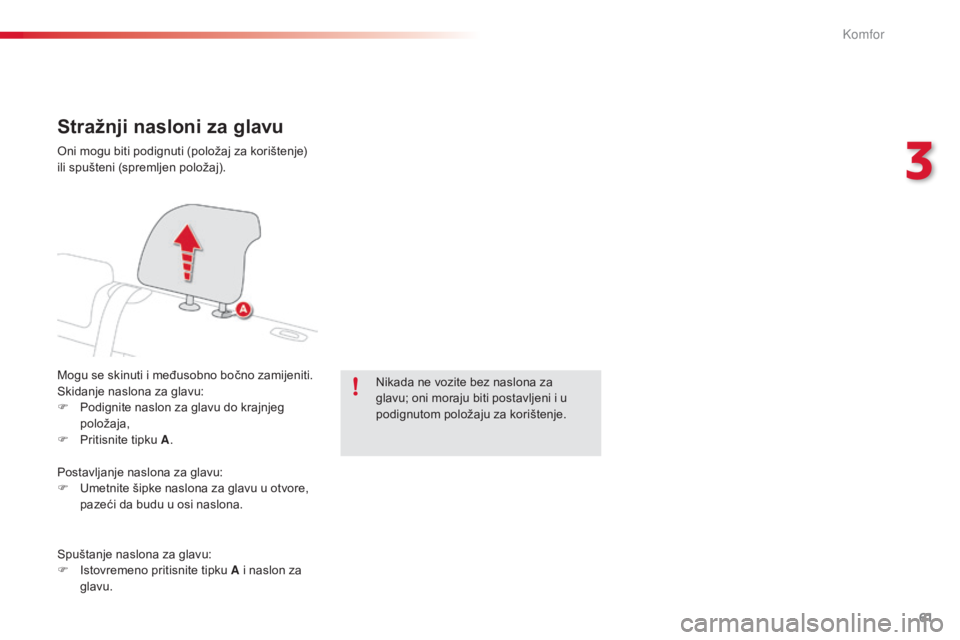

Stražnji nasloni za glavu
Mogu se skinuti i međusobno bočno zamijeniti.
Skidanje naslona za glavu:
F
P
odignite naslon za glavu do krajnjeg
položaja,
F

P
ritisnite tipku A. Nikada ne vozite bez naslona za
glavu; oni moraju biti postavljeni i u
podignutom položaju za korištenje.
Oni mogu biti podignuti (položaj za korištenje)
ili spušteni (spremljen položaj).
Postavljanje naslona za glavu:
F

U
metnite šipke naslona za glavu u otvore,
pazeći da budu u osi naslona.
Spuštanje naslona za glavu:
F

I
stovremeno pritisnite tipku A i naslon za
glavu.
3
Komfor

62
E3_hr_Chap03_confort_ed01-2014

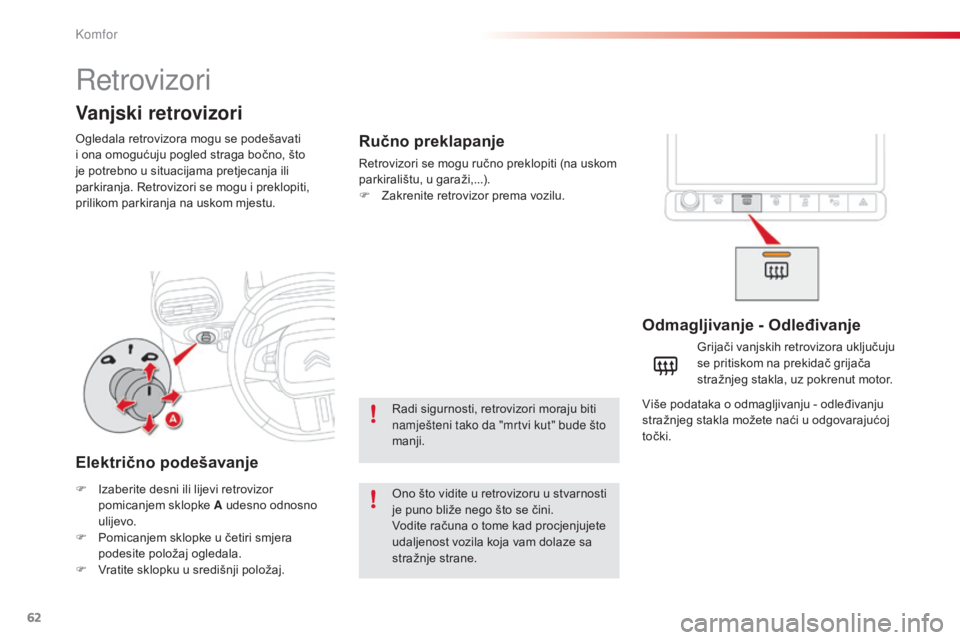

Retrovizori
Ogledala retrovizora mogu se podešavati
i ona omogućuju pogled straga bočno, što
je potrebno u situacijama pretjecanja ili
parkiranja. Retrovizori se mogu i preklopiti,
prilikom parkiranja na uskom mjestu.
Vanjski retrovizori
Odmagljivanje - Odleđivanje
F Izaberite desni ili lijevi retrovizor pomicanjem sklopke A udesno odnosno
ulijevo.
F

P
omicanjem sklopke u četiri smjera
podesite položaj ogledala.
F

V
ratite sklopku u središnji položaj. Grijači vanjskih retrovizora uključuju
se pritiskom na prekidač grijača
stražnjeg stakla, uz pokrenut motor.
Električno podešavanje
Ono što vidite u retrovizoru u stvarnosti
je puno bliže nego što se čini.
Vodite računa o tome kad procjenjujete
udaljenost vozila koja vam dolaze sa
stražnje strane.
Ručno preklapanje
Retrovizori se mogu ručno preklopiti (na uskom
parkiralištu, u garaži,...).
F

Z
akrenite retrovizor prema vozilu.
Radi sigurnosti, retrovizori moraju biti
namješteni tako da "mrtvi kut" bude što
manji. Više podataka o odmagljivanju - odleđivanju
stražnjeg stakla možete naći u odgovarajućoj
točki.
Komfor

63
E3_hr_Chap03_confort_ed01-2014

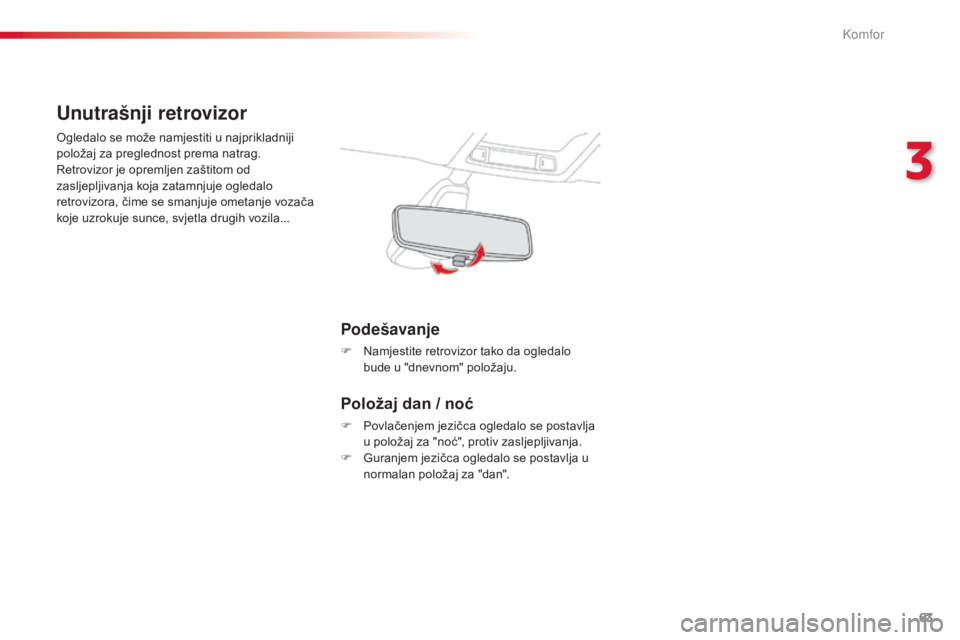

Unutrašnji retrovizor
Ogledalo se može namjestiti u najprikladniji
položaj za preglednost prema natrag.
Retrovizor je opremljen zaštitom od
zasljepljivanja koja zatamnjuje ogledalo
retrovizora, čime se smanjuje ometanje vozača
koje uzrokuje sunce, svjetla drugih vozila...
Podešavanje
F Namjestite retrovizor tako da ogledalo bude u "dnevnom" položaju.
Položaj dan / noć
F Povlačenjem jezičca ogledalo se postavlja u položaj za "noć", protiv zasljepljivanja.
F

G
uranjem jezičca ogledalo se postavlja u
normalan položaj za "dan".
3
Komfor

64
E3_hr_Chap03_confort_ed01-2014

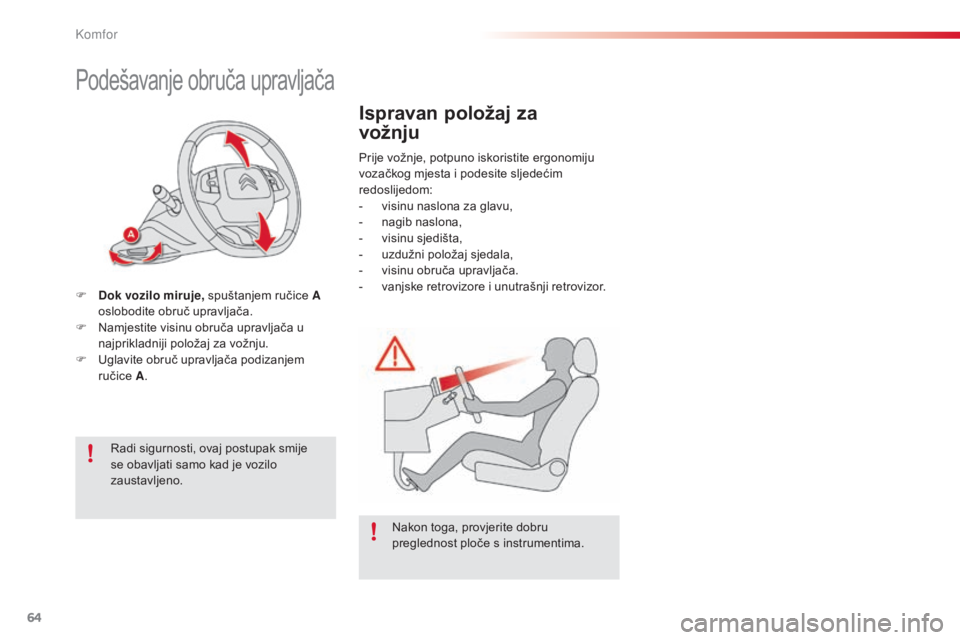

Podešavanje obruča upravljača
F Dok vozilo miruje, spuštanjem ručice A
oslobodite obruč upravljača.
F

N
amjestite visinu obruča upravljača u
najprikladniji položaj za vožnju.
F

U
glavite obruč upravljača podizanjem
ručice A.
Radi sigurnosti, ovaj postupak smije
se obavljati samo kad je vozilo
zaustavljeno.
Ispravan položaj za
vožnju
Prije vožnje, potpuno iskoristite ergonomiju
vozačkog mjesta i podesite sljedećim
redoslijedom:
-

v
isinu naslona za glavu,
-
nagib

naslona,
-

v
isinu sjedišta,
-

u
zdužni položaj sjedala,
-

v
isinu obruča upravljača.
-

v
anjske retrovizore i unutrašnji retrovizor.
Nakon toga, provjerite dobru
preglednost ploče s instrumentima.
Komfor

65
E3_hr_Chap03_confort_ed01-2014

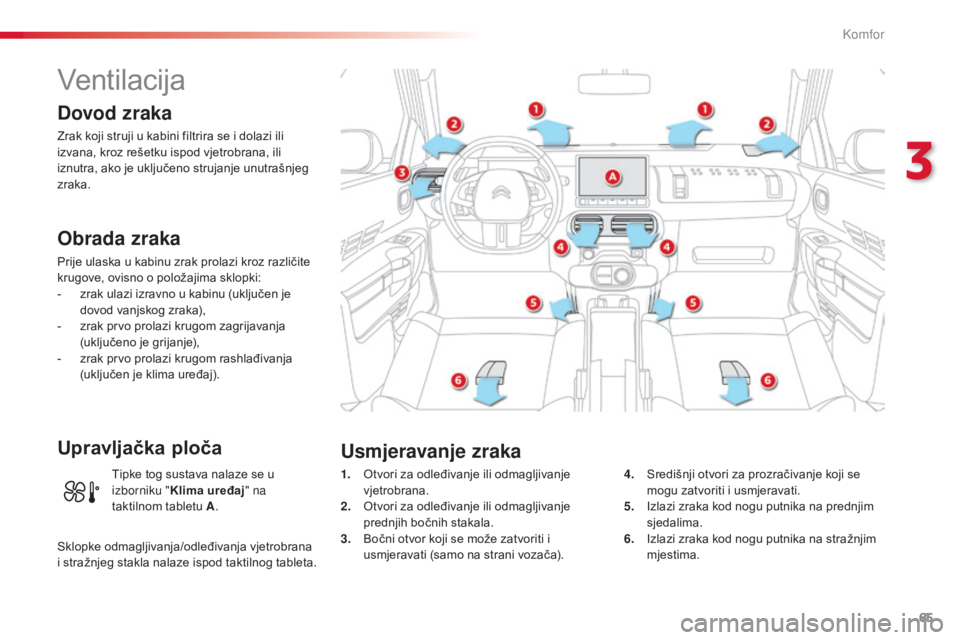

Ventilacija
Dovod zraka
Zrak koji struji u kabini filtrira se i dolazi ili
izvana, kroz rešetku ispod vjetrobrana, ili
iznutra, ako je uključeno strujanje unutrašnjeg
zraka.
Obrada zraka
Prije ulaska u kabinu zrak prolazi kroz različite
krugove, ovisno o položajima sklopki:
-
z
rak ulazi izravno u kabinu (uključen je
dovod vanjskog zraka),
-

z
rak prvo prolazi krugom zagrijavanja
(uključeno je grijanje),
-

z
rak prvo prolazi krugom rashlađivanja
(uključen je klima uređaj).
Upravljačka ploča
1. Otvori za odleđivanje ili odmagljivanje vjetrobrana.
2.
O

tvori za odleđivanje ili odmagljivanje
prednjih bočnih stakala.
3.
B

očni otvor koji se može zatvoriti i
usmjeravati (samo na strani vozača). 4. S
redišnji otvori za prozračivanje koji se
mogu zatvoriti i usmjeravati.
5.
I

zlazi zraka kod nogu putnika na prednjim
sjedalima.
6.
I

zlazi zraka kod nogu putnika na stražnjim
mjestima.
Usmjeravanje zraka
Tipke tog sustava nalaze se u
izborniku " Klima uređaj " na
taktilnom tabletu A .
Sklopke odmagljivanja/odleđivanja vjetrobrana
i stražnjeg stakla nalaze ispod taktilnog tableta.
3
Komfor

66
E3_hr_Chap03_confort_ed01-2014

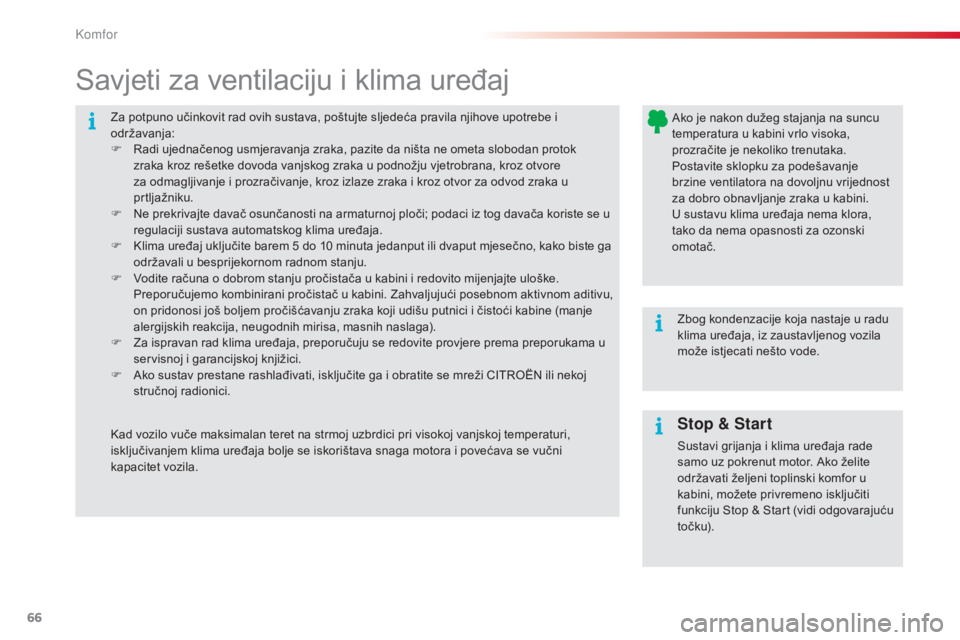

Za potpuno učinkovit rad ovih sustava, poštujte sljedeća pravila njihove upotrebe i
održavanja:
F
R
adi ujednačenog usmjeravanja zraka, pazite da ništa ne ometa slobodan protok
zraka kroz rešetke dovoda vanjskog zraka u podnožju vjetrobrana, kroz otvore
za odmagljivanje i prozračivanje, kroz izlaze zraka i kroz otvor za odvod zraka u
prtljažniku.
F

N
e prekrivajte davač osunčanosti na armaturnoj ploči; podaci iz tog davača koriste se u
regulaciji sustava automatskog klima uređaja.
F

K
lima uređaj uključite barem 5 do 10 minuta jedanput ili dvaput mjesečno, kako biste ga
održavali u besprijekornom radnom stanju.
F

V
odite računa o dobrom stanju pročistača u kabini i redovito mijenjajte uloške.
P

reporučujemo kombinirani pročistač u kabini. Zahvaljujući posebnom aktivnom aditivu,
on pridonosi još boljem pročišćavanju zraka koji udišu putnici i čistoći kabine (manje
alergijskih reakcija, neugodnih mirisa, masnih naslaga).
F

Z
a ispravan rad klima uređaja, preporučuju se redovite provjere prema preporukama u
servisnoj i garancijskoj knjižici.
F

A
ko sustav prestane rashlađivati, isključite ga i obratite se mreži CITROËN ili nekoj
stručnoj radionici.
Savjeti za ventilaciju i klima uređaj
Ako je nakon dužeg stajanja na suncu
temperatura u kabini vrlo visoka,
prozračite je nekoliko trenutaka.
Postavite sklopku za podešavanje
brzine ventilatora na dovoljnu vrijednost
za dobro obnavljanje zraka u kabini.
U sustavu klima uređaja nema klora,
tako da nema opasnosti za ozonski
omotač.
Zbog kondenzacije koja nastaje u radu
klima uređaja, iz zaustavljenog vozila
može istjecati nešto vode.
Kad vozilo vuče maksimalan teret na strmoj uzbrdici pri visokoj vanjskoj temperaturi,
isključivanjem klima uređaja bolje se iskorištava snaga motora i povećava se vučni
kapacitet vozila.
Stop & Start
Sustavi grijanja i klima uređaja rade
samo uz pokrenut motor. Ako želite
održavati željeni toplinski komfor u
kabini, možete privremeno isključiti
funkciju Stop & Start (vidi odgovarajuću
to č k u).
Komfor

67
E3_hr_Chap03_confort_ed01-2014

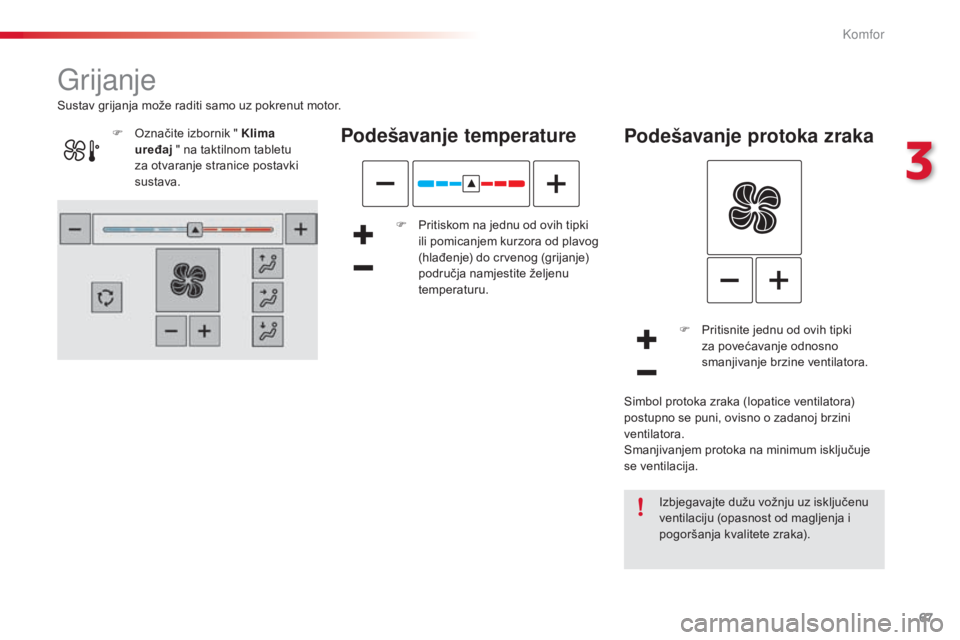

Grijanje
Podešavanje temperature
F Pritiskom na jednu od ovih tipki ili pomicanjem kurzora od plavog
(hlađenje) do crvenog (grijanje)
područja namjestite željenu
temperaturu.
Podešavanje protoka zraka
F Pritisnite jednu od ovih tipki za povećavanje odnosno
smanjivanje brzine ventilatora.
Izbjegavajte dužu vožnju uz isključenu
ventilaciju (opasnost od magljenja i
pogoršanja kvalitete zraka).
Sustav grijanja može raditi samo uz pokrenut motor.
Simbol protoka zraka (lopatice ventilatora)
postupno se puni, ovisno o zadanoj brzini
ventilatora.
Smanjivanjem protoka na minimum isključuje
se ventilacija.
F

O

značite izbornik " Klima
uređaj " na taktilnom tabletu
za otvaranje stranice postavki
sustava.
3
Komfor

68
E3_hr_Chap03_confort_ed01-2014

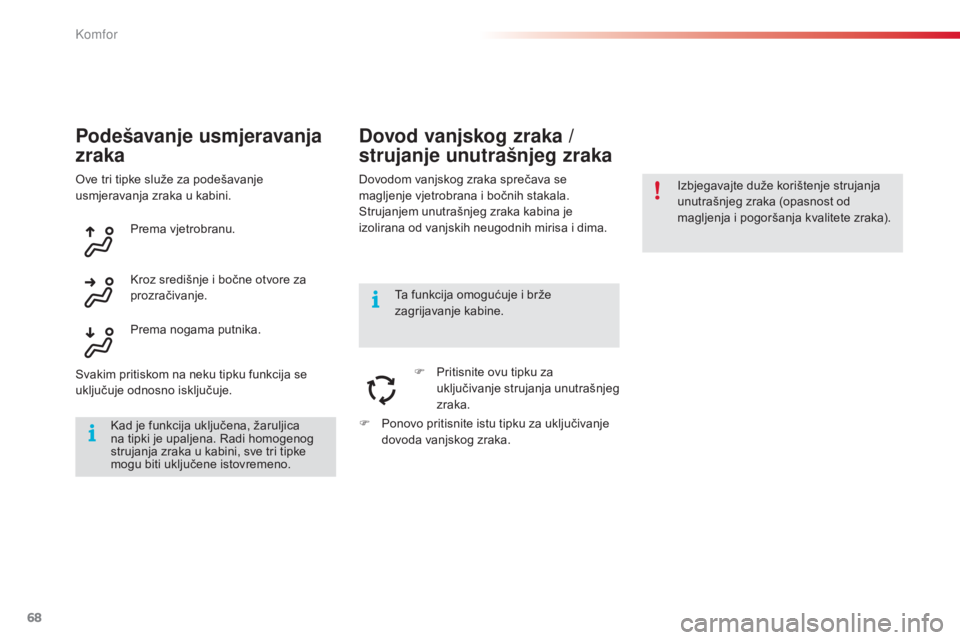

Podešavanje usmjeravanja
zraka
Dovodom vanjskog zraka sprečava se
magljenje vjetrobrana i bočnih stakala.
Strujanjem unutrašnjeg zraka kabina je
izolirana od vanjskih neugodnih mirisa i dima.
Prema vjetrobranu.
Kroz središnje i bočne otvore za
prozračivanje.
Prema nogama putnika.
Svakim pritiskom na neku tipku funkcija se
uključuje odnosno isključuje.
Dovod vanjskog zraka /
strujanje unutrašnjeg zraka
F Pritisnite ovu tipku za uključivanje strujanja unutrašnjeg
zraka.
F

P

onovo pritisnite istu tipku za uključivanje
dovoda vanjskog zraka. Ta funkcija omogućuje i brže
zagrijavanje kabine.
Izbjegavajte duže korištenje strujanja
unutrašnjeg zraka (opasnost od
magljenja i pogoršanja kvalitete zraka).
Ove tri tipke služe za podešavanje
usmjeravanja zraka u kabini.
Kad je funkcija uključena, žaruljica
na tipki je upaljena. Radi homogenog
strujanja zraka u kabini, sve tri tipke
mogu biti uključene istovremeno.
Komfor
