CITROEN C4 CACTUS 2014 ΟΔΗΓΌΣ ΧΡΉΣΗΣ (in Greek)
Manufacturer: CITROEN, Model Year: 2014, Model line: C4 CACTUS, Model: CITROEN C4 CACTUS 2014Pages: 334, PDF Size: 10.4 MB
Page 191 of 334

189
E3_el_Chap09_info_pratiques_ed01-2014

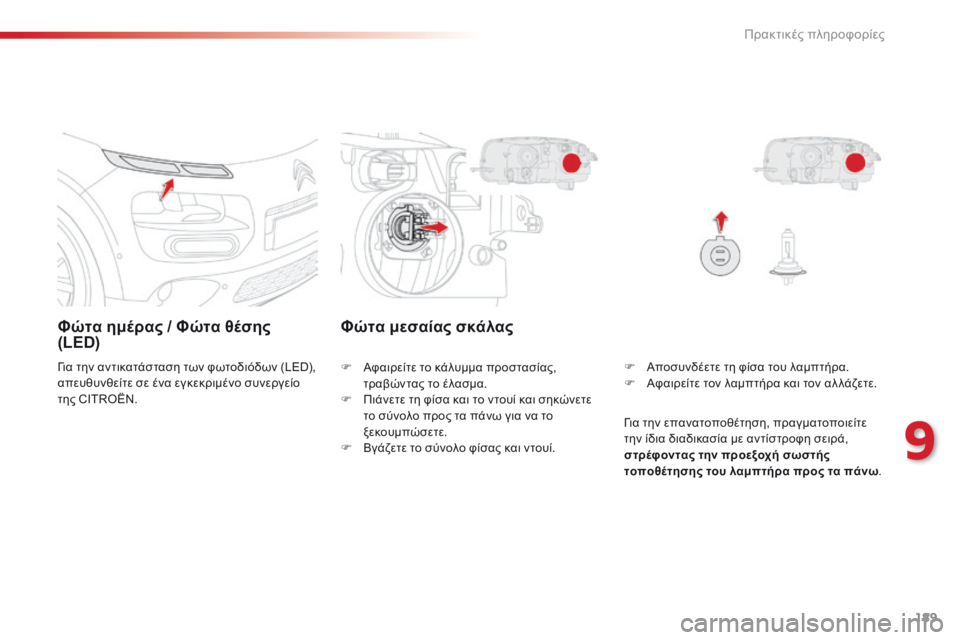

Φώτα ημέρας / Φώτα θέσης
(LED)
Για την αντικατάσταση των φωτοδιόδων (LED),
απευθυνθείτε σε ένα εγκεκριμένο συνεργείο
της CITROËN.F
Α ποσυνδέετε τη φίσα του λαμπτήρα.
F
Α
φαιρείτε τον λαμπτήρα και τον αλ λάζετε.
Φώτα μεσαίας σκάλας
F Αφαιρείτε το κάλυμμα προστασίας, τραβώντας το έλασμα.
F
Π
ιάνετε τη φίσα και το ντουί και σηκώνετε
το σύνολο προς τα πάνω για να το
ξεκουμπώσετε.
F
Β
γάζετε το σύνολο φίσας και ντουί. Για την επανατοποθέτηση, πραγματοποιείτε
την ίδια διαδικασία με αντίστροφη σειρά,
στρέφοντας την προεξοχή σωστής
τοποθέτησης του λαμπτήρα προς τα πάνω
.
9
Πρακτικές πληροφορίες
Page 192 of 334

190
E3_el_Chap09_info_pratiques_ed01-2014
Φώτα μεγάλης σκάλας
F Αφαιρείτε το κάλυμμα προστασίας, τραβώντας το έλασμα.
F
Αποσυνδέετε τη φίσα του λαμπτήρα (μην αφαιρέσετε
τη φίσα γείωσης που βρίσκεται από κάτω).
F Σπρώχνετε το ελατήριο και κατόπιν το ελευθερώνετε προς το κέντρο του
αυτοκινήτου για να ελευθερωθεί ο λαμπτήρας.
F
Α
φαιρείτε τον λαμπτήρα και τον αλ λάζετε.
Φλας
Οι λαμπτήρες πορτοκαλί χρώματος,
όπως αυτοί των φλας, πρέπει να
αντικαθίστανται από λαμπτήρες ίδιων
χαρακτηριστικών και χρώματος.Όταν η ένδειξη φλας (αριστερά ή δεξιά)
αναβοσβήνει πιο γρήγορα από την
συνηθισμένη ταχύτητα, αυτό δηλώνει βλάβη
ενός λαμπτήρα της αντίστοιχης πλευράς.
F Γυρίζετε το ντουί κατά ένα όγδοο της στροφής αριστερόστροφα και το αφαιρείτε.
F
Β
γάζετε τον λαμπτήρα και τον αλ λάζετε.
Για την επανατοποθέτηση, πραγματοποιείτε
την ίδια διαδικασία με αντίστροφη σειρά.
Για την επανατοποθέτηση, προβαίνετε στην
ίδια διαδικασία με αντίστροφη σειρά.
Πρακτικές πληροφορίες
Page 193 of 334

191
E3_el_Chap09_info_pratiques_ed01-2014

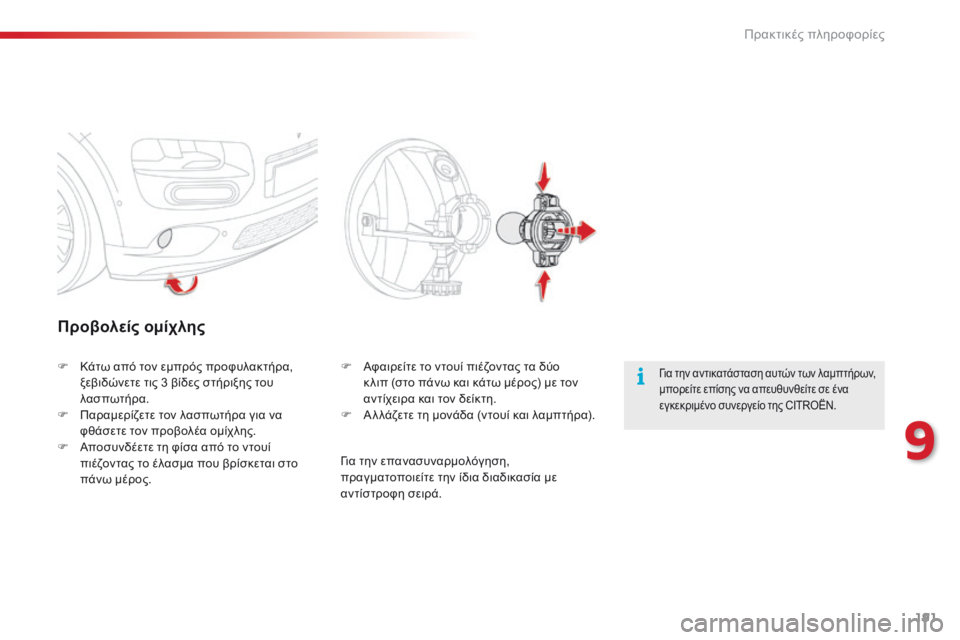

Προβολείς ομίχλης
Για την αντικατάσταση αυτών των λαμπτήρων,
μπορείτε επίσης να απευθυνθείτε σε ένα
εγκεκριμένο συνεργείο της CITROËN.F Κάτω από τον εμπρός προφυλακτήρα, ξεβιδώνετε τις 3 βίδες στήριξης του
λασπωτήρα.
F
Π
αραμερίζετε τον λασπωτήρα για να
φθάσετε τον προβολέα ομίχλης.
F
Α
ποσυνδέετε τη φίσα από το ντουί
πιέζοντας το έλασμα που βρίσκεται στο
πάνω μέρος. F
Α φαιρείτε το ντουί πιέζοντας τα δύο
κ λιπ (στο πάνω και κάτω μέρος) με τον
αντίχειρα και τον δείκτη.
F
Α
λ λάζετε τη μονάδα (ντουί και λαμπτήρα).
Για την επανασυναρμολόγηση,
πραγματοποιείτε την ίδια διαδικασία με
αντίστροφη σειρά.
9
Πρακτικές πληροφορίες
Page 194 of 334

192
E3_el_Chap09_info_pratiques_ed01-2014

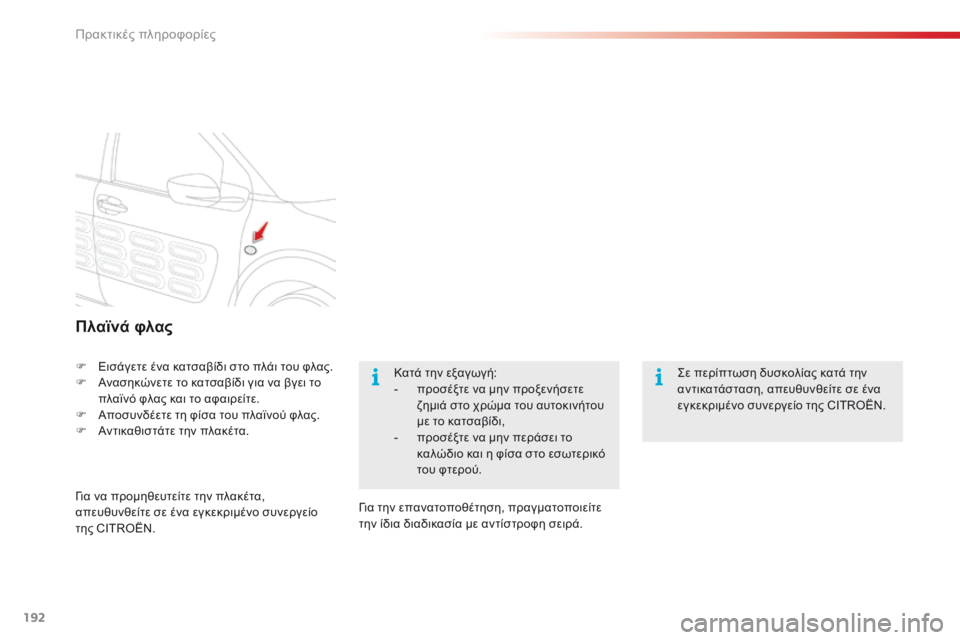

Πλαϊνά φλας
F Εισάγετε ένα κατσαβίδι στο πλάι του φλας.
F Α νασηκώνετε το κατσαβίδι για να βγει το
πλαϊνό φλας και το αφαιρείτε.
F
Α
ποσυνδέετε τη φίσα του πλαϊνού φλας.
F
Α
ντικαθιστάτε την πλακέτα.
Για να προμηθευτείτε την πλακέτα,
απευθυνθείτε σε ένα εγκεκριμένο συνεργείο
της CITROËN. Για την επανατοποθέτηση, πραγματοποιείτε
την ίδια διαδικασία με αντίστροφη σειρά.Κατά την εξαγωγή:
-
π
ροσέξτε να μην προξενήσετε
ζημιά στο χρώμα του αυτοκινήτου
με το κατσαβίδι,
-
π
ροσέξτε να μην περάσει το
καλώδιο και η φίσα στο εσωτερικό
του φτερού. Σε περίπτωση δυσκολίας κατά την
αντικατάσταση, απευθυνθείτε σε ένα
εγκεκριμένο συνεργείο της CITROËN.
Πρακτικές πληροφορίες
Page 195 of 334

193
E3_el_Chap09_info_pratiques_ed01-2014

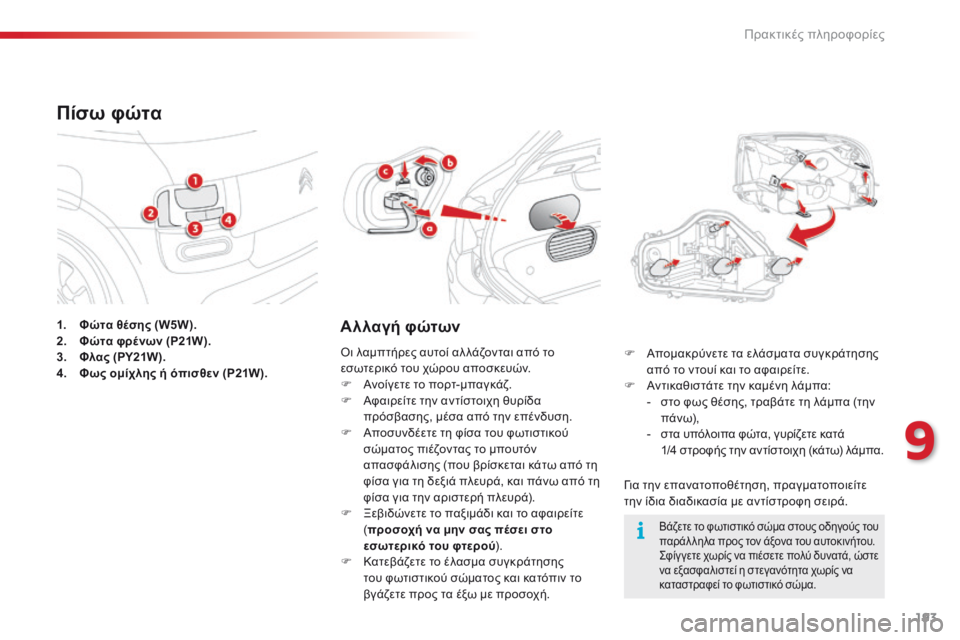

1. Φώτα θέσης (W5W).
2. Φώτα φρένων (P21W).
3.
Φ
λας (PY21W).
4.
Φ
ως ομίχλης ή όπισθεν (P21W).
Πίσω φώτα
Αλλαγή φώτων
Για την επανατοποθέτηση, πραγματοποιείτε
την ίδια διαδικασία με αντίστροφη σειρά. F
Α
πομακρύνετε τα ελάσματα συγκράτησης
από το ντουί και το αφαιρείτε.
F
Α
ντικαθιστάτε την καμένη λάμπα:
-
σ
το φως θέσης, τραβάτε τη λάμπα (την
π ά νω),
-
σ
τα υπόλοιπα φώτα, γυρίζετε κατά
1/4 στροφής την αντίστοιχη (κάτω) λάμπα.
Οι λαμπτήρες αυτοί αλ λάζονται από το
εσωτερικό του χώρου αποσκευών.
F
Α
νοίγετε το πορτ-μπαγκάζ.
F
Α
φαιρείτε την αντίστοιχη θυρίδα
πρόσβασης, μέσα από την επένδυση.
F
Α
ποσυνδέετε τη φίσα του φωτιστικού
σώματος πιέζοντας το μπουτόν
απασφάλισης (που βρίσκεται κάτω από τη
φίσα για τη δεξιά πλευρά, και πάνω από τη
φίσα για την αριστερή πλευρά).
F
Ξ
εβιδώνετε το παξιμάδι και το αφαιρείτε
( προσοχή να μην σας πέσει στο
εσωτερικό του φτερού ).
F
Κ
ατεβάζετε το έλασμα συγκράτησης
του φωτιστικού σώματος και κατόπιν το
βγάζετε προς τα έξω με προσοχή.
Βάζετε το φωτιστικό σώμα στους οδηγούς του
παράλ ληλα προς τον άξονα του αυτοκινήτου.
Σφίγ γετε χωρίς να πιέσετε πολύ δυνατά, ώστε
να εξασφαλιστεί η στεγανότητα χωρίς να
καταστραφεί το φωτιστικό σώμα.
9
Πρακτικές πληροφορίες
Page 196 of 334

194
E3_el_Chap09_info_pratiques_ed01-2014

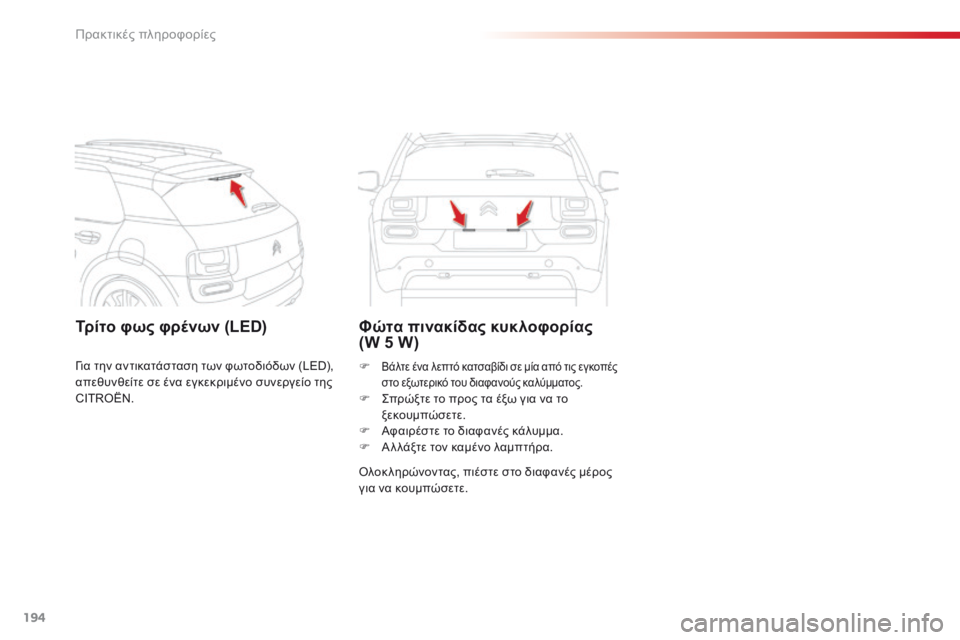

Τρίτο φως φρένων (LED)Φώτα πινακίδας κυκλοφορίας
(W 5 W)
Ολοκ ληρώνοντας, πιέστε στο διαφανές μέρος
για να κουμπώσετε. F
Βάλτε ένα λεπτό κατσαβίδι σε μία από τις εγκοπές
στο εξωτερικό του διαφανούς καλύμματος.
F Σπρώξτε το προς τα έξω για να το
ξεκουμπώσετε.
F
Α
φαιρέστε το διαφανές κάλυμμα.
F
Α
λ λάξτε τον καμένο λαμπτήρα.
Για την αντικατάσταση των φωτοδιόδων (LED),
απεθυνθείτε σε ένα εγκεκριμένο συνεργείο της
CITROËN.
Πρακτικές πληροφορίες

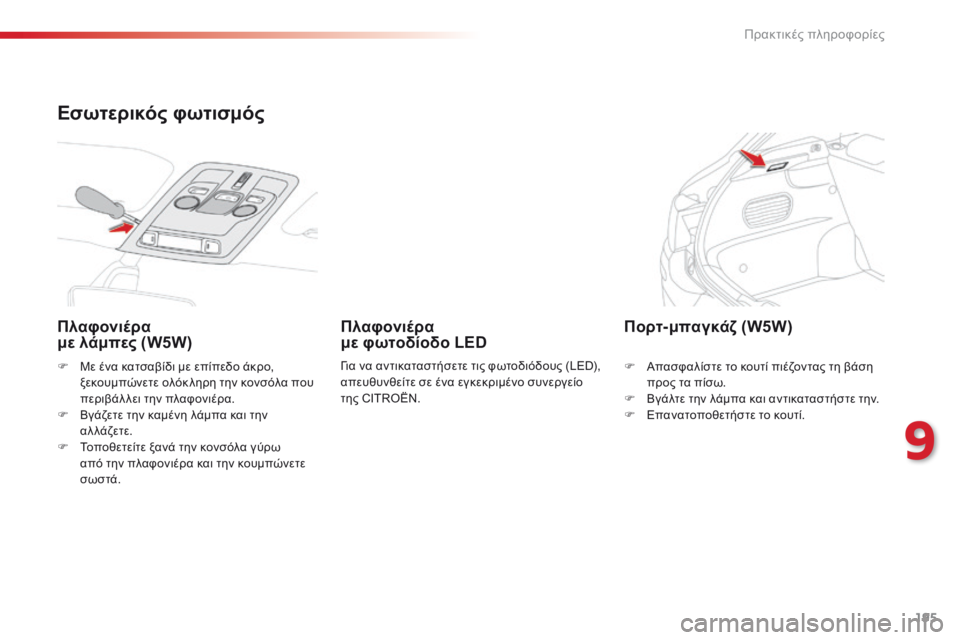

Page 197 of 334

195
E3_el_Chap09_info_pratiques_ed01-2014
F Με ένα κατσαβίδι με επίπεδο άκρο, ξεκουμπώνετε ολόκ ληρη την κονσόλα που
περιβάλ λει την πλαφονιέρα.
F
Β
γάζετε την καμένη λάμπα και την
αλλάζετε.
F
Τ
οποθετείτε ξανά την κονσόλα γύρω
από την πλαφονιέρα και την κουμπώνετε
σωστά.
Πλαφονιέρα
με λάμπες (W5W) Πλαφονιέρα
με φωτοδίοδο LED
Για να αντικαταστήσετε τις φωτοδιόδους (LED),
απευθυνθείτε σε ένα εγκεκριμένο συνεργείο
της CITROËN.
Πορτ-μπαγκάζ (W5W)
F Απασφαλίστε το κουτί πιέζοντας τη βάση
προς τα πίσω.
F
Β
γάλτε την λάμπα και αντικαταστήστε την.
F
Επ
ανατοποθετήστε το κουτί.
Εσωτερικός φωτισμός
9
Πρακτικές πληροφορίες
Page 198 of 334

196
E3_el_Chap09_info_pratiques_ed01-2014

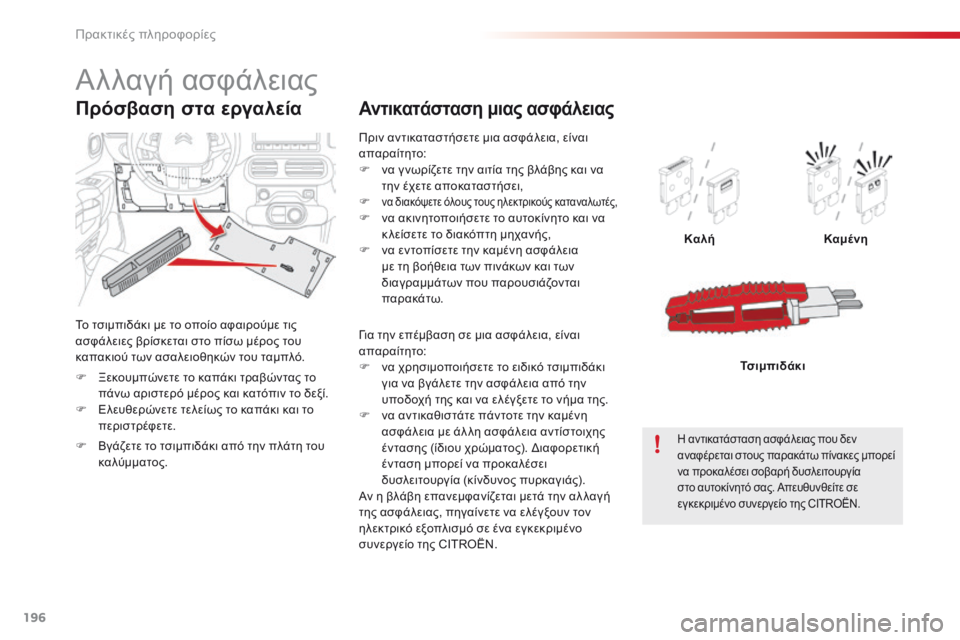

Πριν αντικαταστήσετε μια ασφάλεια, είναι
απαραίτητο:
F
ν
α γ νωρίζετε την αιτία της βλάβης και να
την έχετε αποκαταστήσει,
F
να διακόψετε όλους τους ηλεκτρικούς καταναλωτές,F να ακινητοποιήσετε το αυτοκίνητο και να κ λείσετε το διακόπτη μηχανής,
F
ν
α εντοπίσετε την καμένη ασφάλεια
με τη βοήθεια των πινάκων και των
διαγραμμάτων που παρουσιάζονται
παρακάτω.
Αντικατάσταση μιας ασφάλειας
Καλή Καμένη
Η αντικατάσταση ασφάλειας που δεν
αναφέρεται στους παρακάτω πίνακες μπορεί
να προκαλέσει σοβαρή δυσλειτουργία
στο αυτοκίνητό σας. Απευθυνθείτε σε
εγκεκριμένο συνεργείο της CITROËN.
Τσιμπιδάκι
Αλλαγή ασφάλειας
Το τσιμπιδάκι με το οποίο αφαιρούμε τις
ασφάλειες βρίσκεται στο πίσω μέρος του
καπακιού των ασαλειοθηκών του ταμπλό.
Πρόσβαση στα εργαλεία
Για την επέμβαση σε μια ασφάλεια, είναι
απαραίτητο:
F
ν
α χρησιμοποιήσετε το ειδικό τσιμπιδάκι
για να βγάλετε την ασφάλεια από την
υποδοχή της και να ελέγξετε το νήμα της.
F
ν
α αντικαθιστάτε πάντοτε την καμένη
ασφάλεια με άλ λη ασφάλεια αντίστοιχης
έντασης (ίδιου χρώματος). Διαφορετική
ένταση μπορεί να προκαλέσει
δυσλειτουργία (κίνδυνος πυρκαγιάς).
Αν η βλάβη επανεμφανίζεται μετά την αλ λαγή
της ασφάλειας, πηγαίνετε να ελέγξουν τον
ηλεκτρικό εξοπλισμό σε ένα εγκεκριμένο
συνεργείο της CITROËN.
F
Ξ
εκουμπώνετε το καπάκι τραβώντας το
πάνω αριστερό μέρος και κατόπιν το δεξί.
F
Ε
λευθερώνετε τελείως το καπάκι και το
περιστρέφετε.
F
Β
γάζετε το τσιμπιδάκι από την πλάτη του
καλύμματος.
Πρακτικές πληροφορίες
Page 199 of 334

197
E3_el_Chap09_info_pratiques_ed01-2014

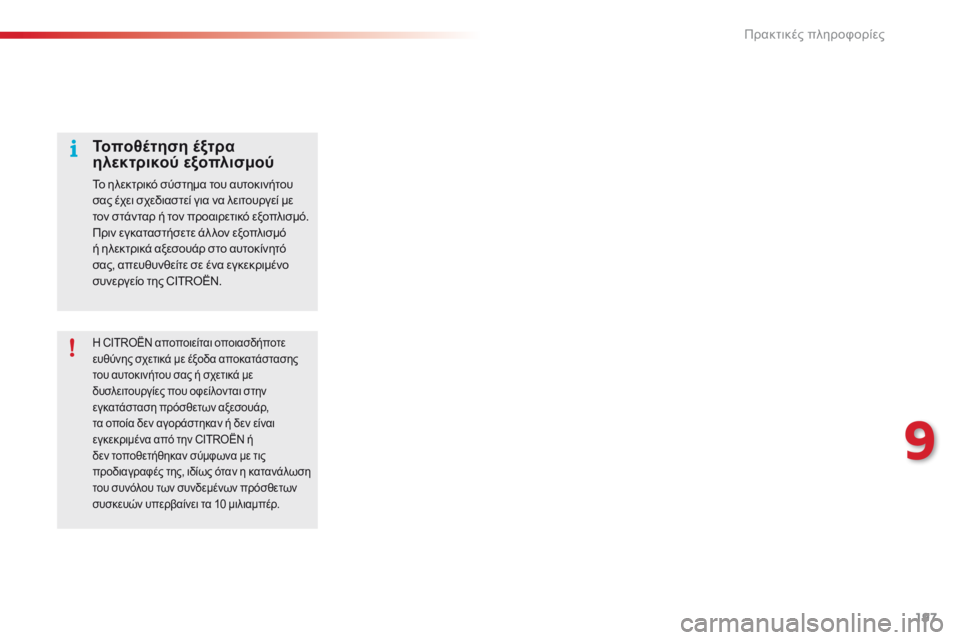

Η CITROËN αποποιείται οποιασδήποτε
ευθύνης σχετικά με έξοδα αποκατάστασης
του αυτοκινήτου σας ή σχετικά με
δυσλειτουργίες που οφείλονται στην
εγκατάσταση πρόσθετων αξεσουάρ,
τα οποία δεν αγοράστηκαν ή δεν είναι
εγκεκριμένα από την CITROËN ή
δεν τοποθετήθηκαν σύμφωνα με τις
προδιαγραφές της, ιδίως όταν η κατανάλωση
του συνόλου των συνδεμένων πρόσθετων
συσκευών υπερβαίνει τα 10 μιλιαμπέρ.
Τοποθέτηση έξτρα
ηλεκτρικού εξοπλισμού
Το ηλεκτρικό σύστημα του αυτοκινήτου
σας έχει σχεδιαστεί για να λειτουργεί με
τον στάνταρ ή τον προαιρετικό εξοπλισμό.
Πριν εγκαταστήσετε άλ λον εξοπλισμό
ή ηλεκτρικά αξεσουάρ στο αυτοκίνητό
σας, απευθυνθείτε σε ένα εγκεκριμένο
συνεργείο της CITROËN.
9
Πρακτικές πληροφορίες
Page 200 of 334

198
E3_el_Chap09_info_pratiques_ed01-2014
Ασφάλειες στο ταμπλό
Οι 2 ασφαλειοθήκες βρίσκονται στο κάτω
μέρος του ταμπλό, κάτω από το τιμόνι.Ασφάλεια
N° Ένταση
(Α) Λειτουργίες
F01 10Πεντάλ φρένου (επαφέας 2), Σύστημα Stop & start.
F02 5Ρύθμιση ύψους δέσμης προβολέων, πρόσθετη θέρμανση
(κινητήρας Ντίζελ), σύστημα βοήθειας στη στάθμευση, πρίζα
διάγ νωσης, εξωτερικοί καθρέφτες (ηλεκτρική ρύθμιση).
F03 10Πρόσθετη αντλία κινητήρα ντίζελ, ηλεκτρικό υδραυλικό τιμόνι,
πεντάλ συμπλέκτη (επαφέας).
F04 5Αισθητήρας βροχής και φωτεινότητας.
F06 10Πεντάλ φρένου (επαφέας 1), πρίζα διάγ νωσης.
F08 5Πάνω μέρος κολόνας με χειριστήρια στο τιμόνι.
F10 10Επείγουσα κ λήση / κ λήση για οδική βοήθεια.
F12 5Συστήματα Stop & start, ABS, ESC.
F13 5Σύστημα βοήθειας στο παρκάρισμα, κάμερα για την όπισθεν.
F14 15Διαχειριζόμενο μηχανικό κιβώτιο, κονσόλα διακοπτών (κάτω
από τον πίνακα αφής), αιρκοντίσιον, τάμπλετ αφής.
F16 15Πρίζα 12 Volts.
F18 20Ραδιόφωνο.
Πρόσβαση στις ασφάλειες
F Ξεκουμπώνετε το κάλυμμα τραβώντας την
πάνω αριστερή πλευρά και κατόπιν τη δεξιά.
Αριστερή ασφαλειοθήκη
Πρακτικές πληροφορίες
