CITROEN C4 CACTUS 2015 Instrukcja obsługi (in Polish)

189
c4-cactus_pl_ chap09_info-pratiques_ed02-2014

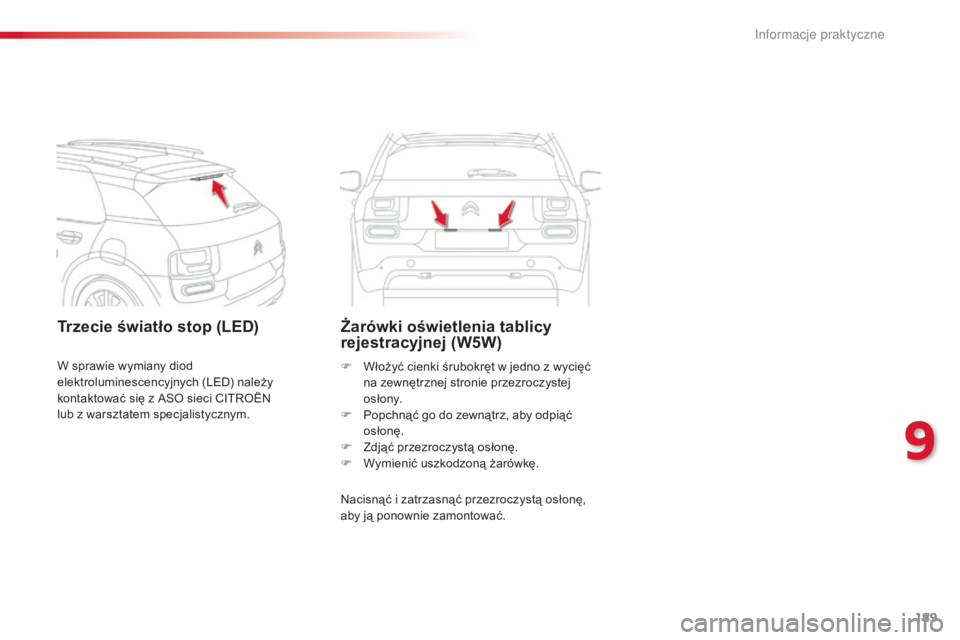

Trzecie światło stop (LED) Żarówki oświetlenia tablicy
rejestracyjnej (W5W)
nacisnąć i zatrzasnąć przezroczystą osłonę,
aby ją ponownie zamontować. F
W
łożyć cienki śrubokręt w jedno z wycięć
na zewnętrznej stronie przezroczystej
osłony.
F
P
opchnąć go do zewnątrz, aby odpiąć
osłonę.
F
Z
djąć przezroczystą osłonę.
F
W
ymienić uszkodzoną żarówkę.
W sprawie wymiany diod
elektroluminescencyjnych (LED) należy
kontaktować się z
aso
sieci
c
It

ro
Ën


lub z warsztatem specjalistycznym.
9
Informacje praktyczne

190
c4-cactus_pl_ chap09_info-pratiques_ed02-2014
F odpiąć zespół obsady otaczającej lampkę
sufitową za pomocą cienkiego wkrętaka
z płaską końcówką.
F

W
yjąć przepaloną żarówkę i ją wymienić.
F
u
m
ieścić na właściwym miejscu obsadę
wokół lampki i zapiąć prawidłowo.

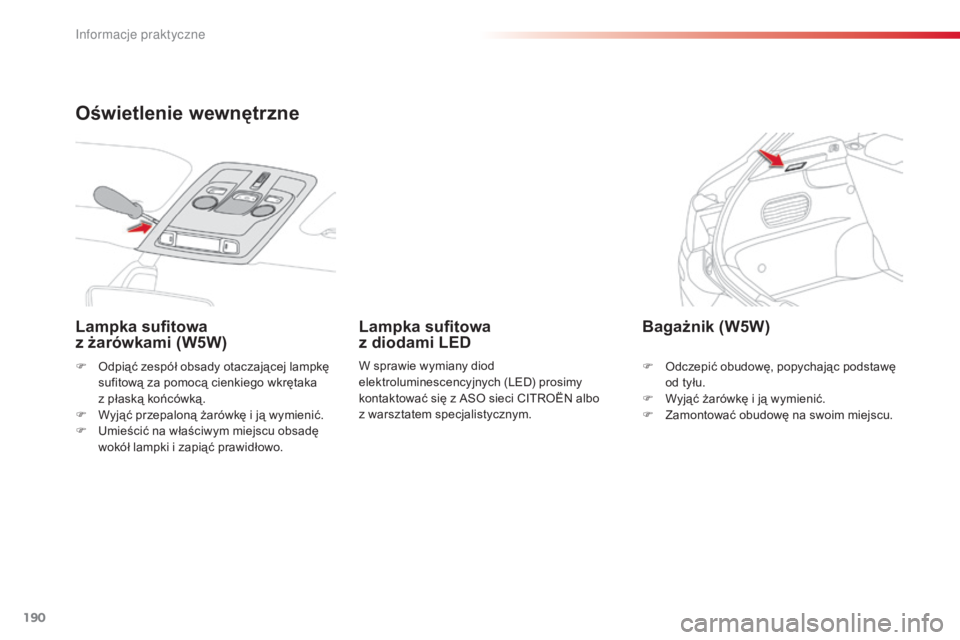

Lampka sufitowa
z żarówkami (W5W) Lampka sufitowa
z diodami LED
W sprawie wymiany diod
elektroluminescencyjnych (LED) prosimy
kontaktować się z
aso sieci c
It
ro
Ën
albo
z warsztatem specjalistycznym.
Bagażnik (W5W)
F odczepić obudowę, popychając podstawę od tyłu.
F

W
yjąć żarówkę i ją wymienić.
F

Z
amontować obudowę na swoim miejscu.
Oświetlenie wewnętrzne
Informacje praktyczne

191
c4-cactus_pl_ chap09_info-pratiques_ed02-2014
Przed wymianą bezpiecznika należy:
F
r ozpoznać przyczynę usterki i ją usunąć,
F

w
yłączyć wszystkie odbiorniki energii
elektrycznej,
F

u
nieruchomić samochód i wyłączyć
stacyjkę,
F

z
lokalizować przepalony bezpiecznik
za pomocą tabel przyporządkowania
i schematów zamieszczonych na
następnych stronach.

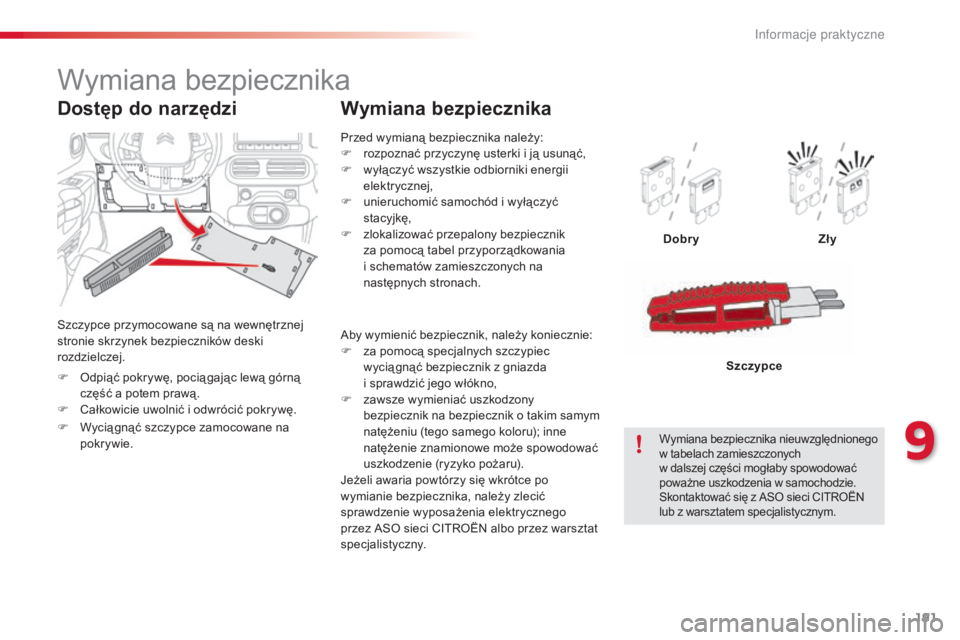

Wymiana bezpiecznika
Dobry Zły
Wymiana bezpiecznika nieuwzględnionego
w tabelach zamieszczonych
w dalszej części mogłaby spowodować
poważne uszkodzenia w samochodzie.
sk

ontaktować się z aso sieci c
It
ro
Ën
l

ub z warsztatem specjalistycznym.
Szczypce
Wymiana bezpiecznika
szczypce przymocowane są na wewnętrznej
stronie skrzynek bezpieczników deski
rozdzielczej.
Dostęp do narzędzi
aby wymienić bezpiecznik, należy koniecznie:
F z a pomocą specjalnych szczypiec
wycią gnąć bezpiecznik z gniazda
i sprawdzić jego włókno,
F

z
awsze wymieniać uszkodzony
bezpiecznik na bezpiecznik o takim samym
natężeniu (tego samego koloru); inne
natężenie znamionowe może spowodować
uszkodzenie (ryzyko pożaru).
je

żeli awaria powtórzy się wkrótce po
wymianie bezpiecznika, należy zlecić
sprawdzenie wyposażenia elektrycznego
przez
aso sieci c
It
ro
Ën
albo przez warsztat
specjalistyczny.
F
o
d

piąć pokrywę, pocią gając lewą górną
część a potem prawą.
F
c
a

łkowicie uwolnić i odwrócić pokrywę.
F

W

ycią gnąć szczypce zamocowane na
pokrywie.
9
Informacje praktyczne

192
c4-cactus_pl_ chap09_info-pratiques_ed02-2014
cItroËn nie ponosi odpowiedzialności
za koszty związane z naprawą pojazdu
lub usterkę spowodowaną instalacją
osprzętu spoza oferty
c
It
ro
Ën
i
zainstalowanego niezgodnie
z zaleceniami, w szczególności dotyczy
to urządzeń, których łączny pobór
prądu przekracza 10
miliamperów.
Instalacja osprzętu
elektrycznego
układ elektryczny w pojeździe został tak
zbudowany, aby działał z wyposażeniem
seryjnym lub opcjonalnym.
Przed instalacją innego wyposażenia
lub osprzętu elektrycznego w pojeździe
należy skontaktować się z aso

s

ieci c
It
ro
Ën
lub z warsztatem
specjalistycznym.
Informacje praktyczne

193
c4-cactus_pl_ chap09_info-pratiques_ed02-2014

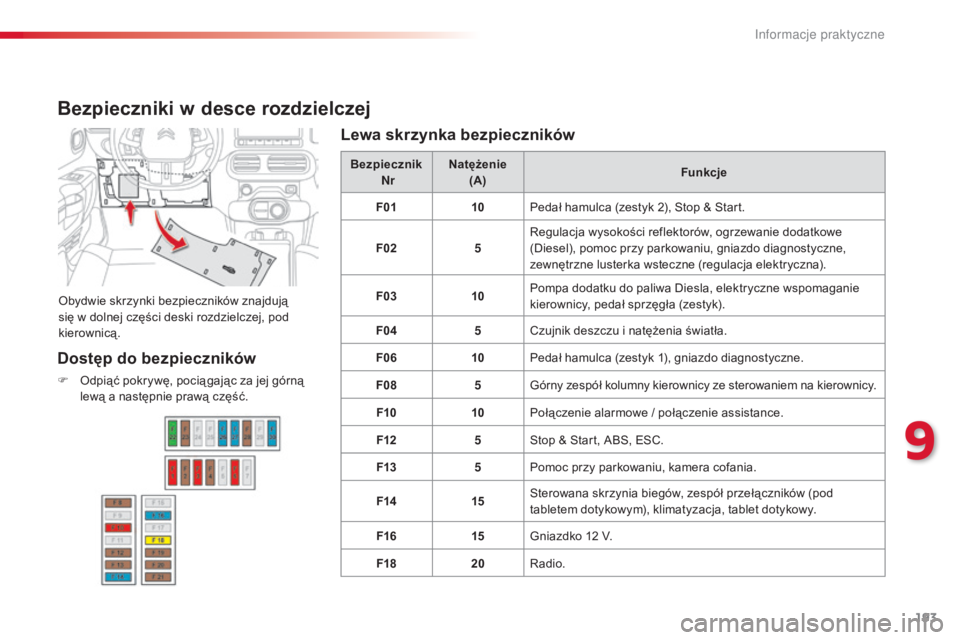

Bezpieczniki w desce rozdzielczej
obydwie skrzynki bezpieczników znajdują
się w dolnej części deski rozdzielczej, pod
kierownicą. Bezpiecznik
Nr Natężenie
(A) Funkcje
F01 10Pedał hamulca (zestyk 2), s
t
op & s
t
art.
F02 5
re
gulacja wysokości reflektorów, ogrzewanie dodatkowe
(Diesel), pomoc przy parkowaniu, gniazdo diagnostyczne,
zewnętrzne lusterka wsteczne (regulacja elektryczna).
F03 10Pompa dodatku do paliwa Diesla, elektryczne wspomaganie
kierownicy, pedał sprzęgła (zestyk).
F04 5
cz

ujnik deszczu i natężenia światła.
F06 10Pedał hamulca (zestyk 1), gniazdo diagnostyczne.
F08 5
gó

rny zespół kolumny kierownicy ze sterowaniem na kierownicy.
F10 10Połączenie alarmowe / połączenie assistance.
F12 5
st

op & s
t
art, abs
, E
sc
.
F

135Pomoc przy parkowaniu, kamera cofania.
F14 15
st

erowana skrzynia biegów, zespół przełączników (pod
tabletem dotykowym), klimatyzacja, tablet dotykowy.
F16 15
gn

iazdko 12 V.
F18 20
ra

dio.
Dostęp do bezpieczników
F odpiąć pokrywę, pocią gając za jej górną lewą a następnie prawą część.
Lewa skrzynka bezpieczników
9
Informacje praktyczne

194
c4-cactus_pl_ chap09_info-pratiques_ed02-2014

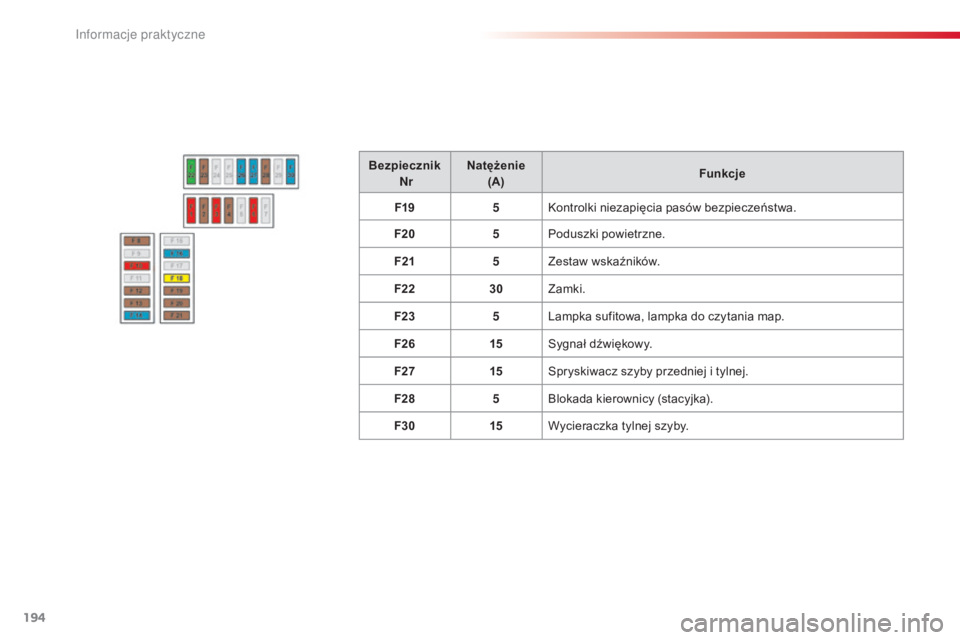

Bezpiecznik
Nr Natężenie
(A) Funkcje
F19 5
ko

ntrolki niezapięcia pasów bezpieczeństwa.
F20 5Poduszki powietrzne.
F21 5Zestaw wskaźników.
F22 30Zamki.
F23 5Lampka sufitowa, lampka do czytania map.
F26 15
sy

gnał dźwiękowy.
F27 15
sp

ryskiwacz szyby przedniej i tylnej.
F28 5
bl

okada kierownicy (stacyjka).
F30 15Wycieraczka tylnej szyby.
Informacje praktyczne

195
c4-cactus_pl_ chap09_info-pratiques_ed02-2014

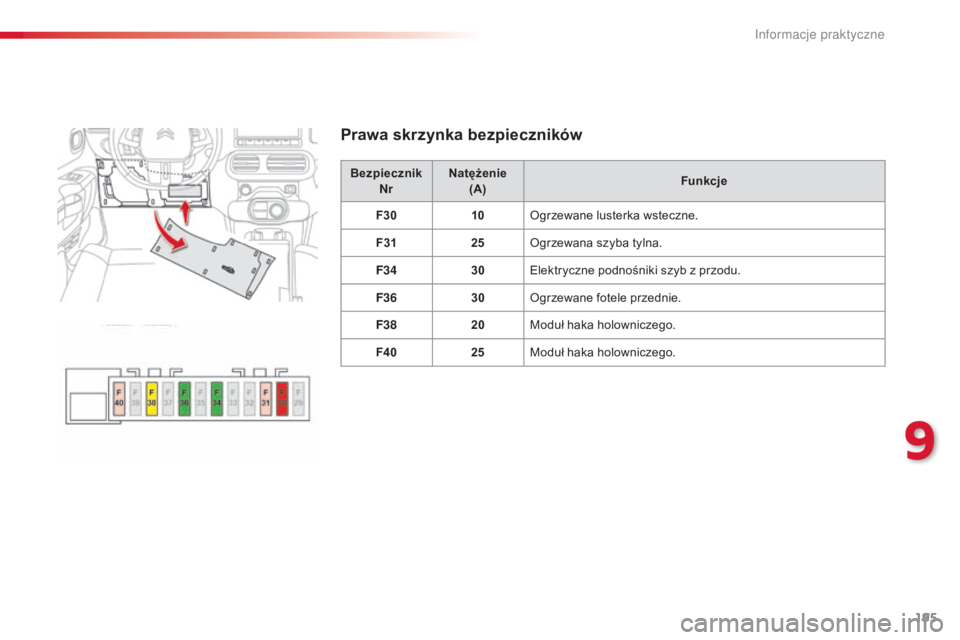

Prawa skrzynka bezpieczników
Bezpiecznik
Nr Natężenie
(A) Funkcje
F30 10
og

rzewane lusterka wsteczne.
F31 25
og

rzewana szyba tylna.
F34 30Elektryczne podnośniki szyb z przodu.
F36 30
og

rzewane fotele przednie.
F38 20Moduł haka holowniczego.
F40 25Moduł haka holowniczego.
9
Informacje praktyczne

196
c4-cactus_pl_ chap09_info-pratiques_ed02-2014

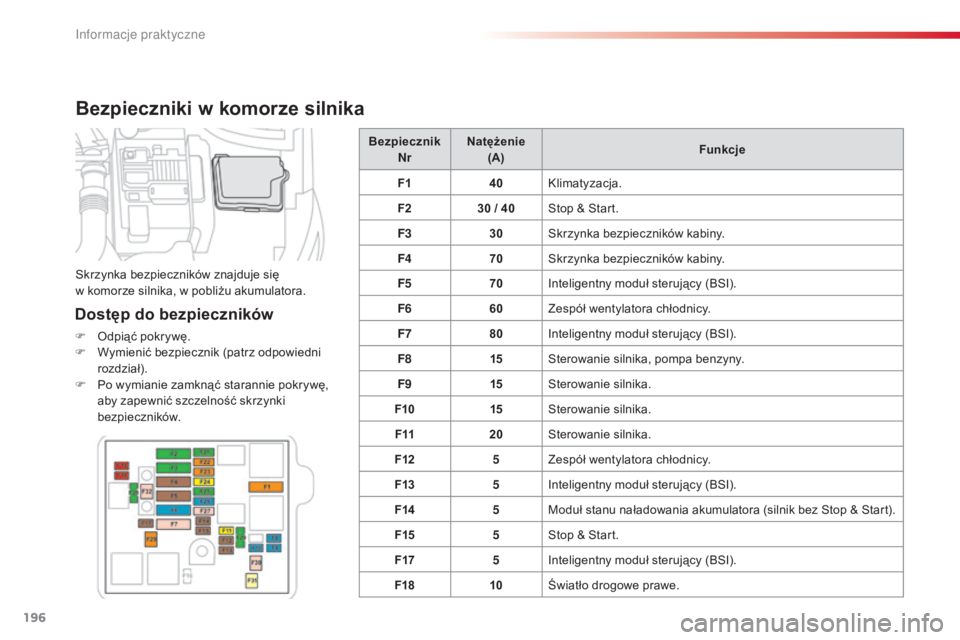

Bezpieczniki w komorze silnika
Dostęp do bezpieczników
F odpiąć pokrywę.
F
W ymienić bezpiecznik (patrz odpowiedni
rozdział).
F

P
o wymianie zamknąć starannie pokrywę,
aby zapewnić szczelność skrzynki
bezpieczników. Bezpiecznik
Nr Natężenie
(A) Funkcje
F1 40
kl
imatyzacja.
F2 30 / 40
st
op & s
t
art.
F3 30
sk
rzynka bezpieczników kabiny.
F4 70
sk
rzynka bezpieczników kabiny.
F5 70Inteligentny moduł sterujący (
b
s
I
).
F6 60Zespół wentylatora chłodnicy.
F7 80Inteligentny moduł sterujący (b sI ).
F8 15
st

erowanie silnika, pompa benzyny.
F9 15
st

erowanie silnika.
F10 15
st

erowanie silnika.
F11 20
st

erowanie silnika.
F12 5Zespół wentylatora chłodnicy.
F13 5Inteligentny moduł sterujący (
b

s
I
).
F14 5Moduł stanu naładowania akumulatora (silnik bez
s
t
op & s
t
art).
F15 5
st

op & s
t
art.
F17 5Inteligentny moduł sterujący (
b

s
I
).
F18 10Światło drogowe prawe.
sk
rzynka bezpieczników znajduje się
w komorze silnika, w pobliżu akumulatora.
Informacje praktyczne

197
c4-cactus_pl_ chap09_info-pratiques_ed02-2014
Bezpiecznik
Nr Natężenie
(A) Funkcje
F19 10Światło drogowe lewe.
F20 30
st

erowanie silnika.
F21 30
ro

zrusznik.
F22 40
st

erowana skrzynia biegów.
F23 40
a

bs
, Es
c
.
F2

4 20
a

bs
, Es
c
.
F2

5 30
sk

rzynka bezpieczników kabiny.
F26 15
st

erowana skrzynia biegów.
F27 25Inteligentny moduł sterujący (
b

s
I
).
F28 30
sy

stem czystości spalin silnika Diesla (
adbl
ue).
F29 40Wycieraczka przedniej szyby.
F30 80
st

erownik świec żarowych.
F31 100
og

rzewanie dodatkowe (Diesel).
F32 80Elektryczne wspomaganie kierownicy.
9
Informacje praktyczne

198
c4-cactus_pl_ chap09_info-pratiques_ed02-2014

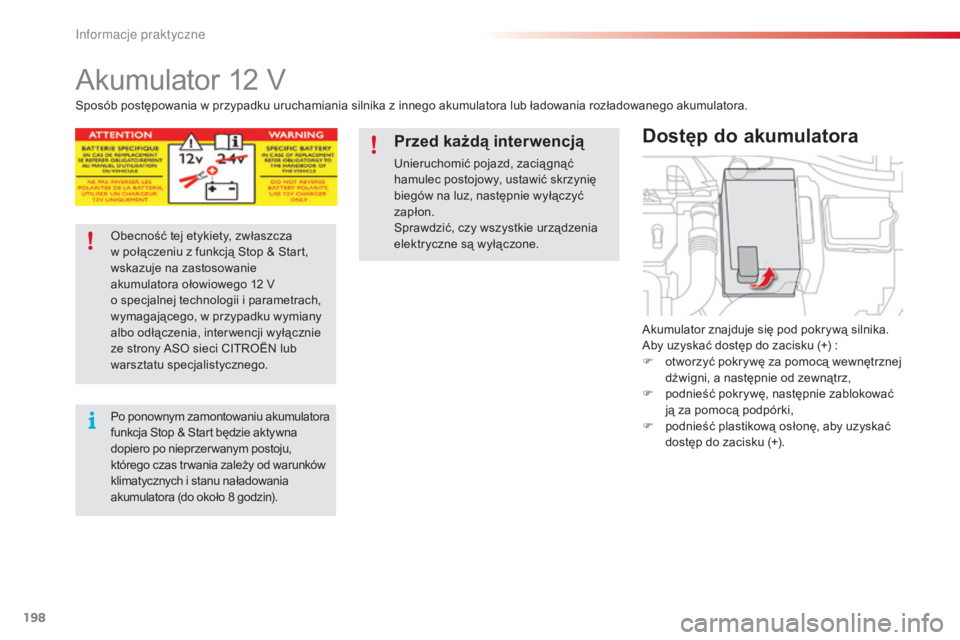

akumulator 12 V
akumulator znajduje się pod pokrywą silnika.ab
y uzyskać dostęp do zacisku (+) :
F

o
tworzyć pokrywę za pomocą wewnętrznej
dźwigni, a następnie od zewnątrz,
F

p
odnieść pokrywę, następnie zablokować
ją za pomocą podpórki,
F

p
odnieść plastikową osłonę, aby uzyskać
dostęp do zacisku (+).
Dostęp do akumulatora
sposób postępowania w przypadku uruchamiania silnika z innego akumulatora lub ładowania rozładowanego akumulatora.
ob

ecność tej etykiety, zwłaszcza
w połączeniu z funkcją
s
t
op & s
t
art,
wskazuje na zastosowanie
akumulatora ołowiowego 12
V
o specjalnej technologii i parametrach,
wymagającego, w przypadku wymiany
albo odłączenia, inter wencji wyłącznie
ze strony
aso sieci c
It
ro
Ën
lub
warsztatu specjalistycznego.
Po ponownym zamontowaniu akumulatora
funkcja
s
t
op & s
t
art będzie aktywna
dopiero po nieprzer wanym postoju,
którego czas tr wania zależy od warunków
klimatycznych i stanu naładowania
akumulatora (do około 8
godzin).
Przed każdą interwencją
unieruchomić pojazd, zacią gnąć
hamulec postojowy, ustawić skrzynię
biegów na luz, następnie wyłączyć
zapłon.
sp
rawdzić, czy wszystkie urządzenia
elektryczne są wyłączone.
Informacje praktyczne
