CITROEN C4 CACTUS 2015 Instrukcja obsługi (in Polish)

169
c4-cactus_pl_ chap09_info-pratiques_ed02-2014
Zestaw znajduje się w skrzynce w bagażniku
pod podłogą.
ko

mpletny zestaw składający się z kompresora
i wkładu ze środkiem uszczelniającym
do tymczasowej napraw y opony, aby
móc dojechać do najbliższego zakładu
wulkanizacyjnego.
Może być stosowany do naprawy większości
otworów powstałych w wyniku przebicia opony,
znajdujących się na bieżniku lub opasaniu
opony.

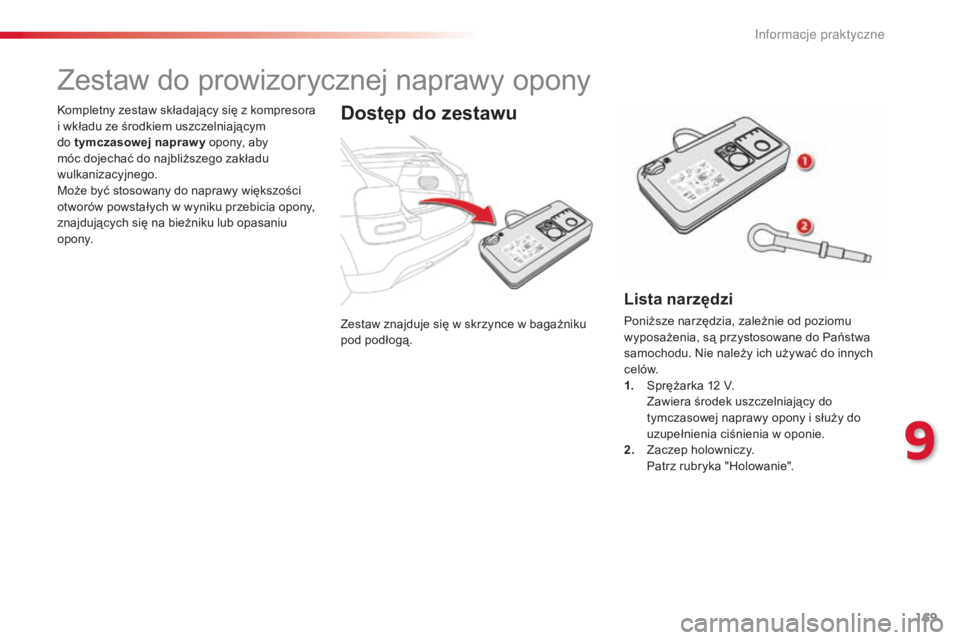

Zestaw do prowizorycznej naprawy opony
Dostęp do zestawu
Lista narzędzi
Poniższe narzędzia, zależnie od poziomu
wyposażenia, są przystosowane do Państwa
samochodu.
n
i
e należy ich używać do innych
celów.
1.


s
p
rężarka 12 V.
Z

awiera środek uszczelniający do
tymczasowej naprawy opony i służy do
uzupełnienia ciśnienia w oponie.
2.
Z

aczep holowniczy.
P

atrz rubryka "Holowanie".
9
Informacje praktyczne

170
c4-cactus_pl_ chap09_info-pratiques_ed02-2014
A. Przełącznik położenia "na prawa" lub
"Pompowanie".
B.
P

rzełącznik włącz "I" / wyłącz "O".
C.
P

rzycisk wypuszczania powietrza.
D.


c
i
śnieniomierz (w barach oraz w p.s.i).
E.
P

ojemnik z:
-

k
ablem z przejściówką do gniazda 12 V,
-

r
óżnymi końcówkami do pompowania
sprzętu sportowego, np. piłek, dętek
rowerowych.

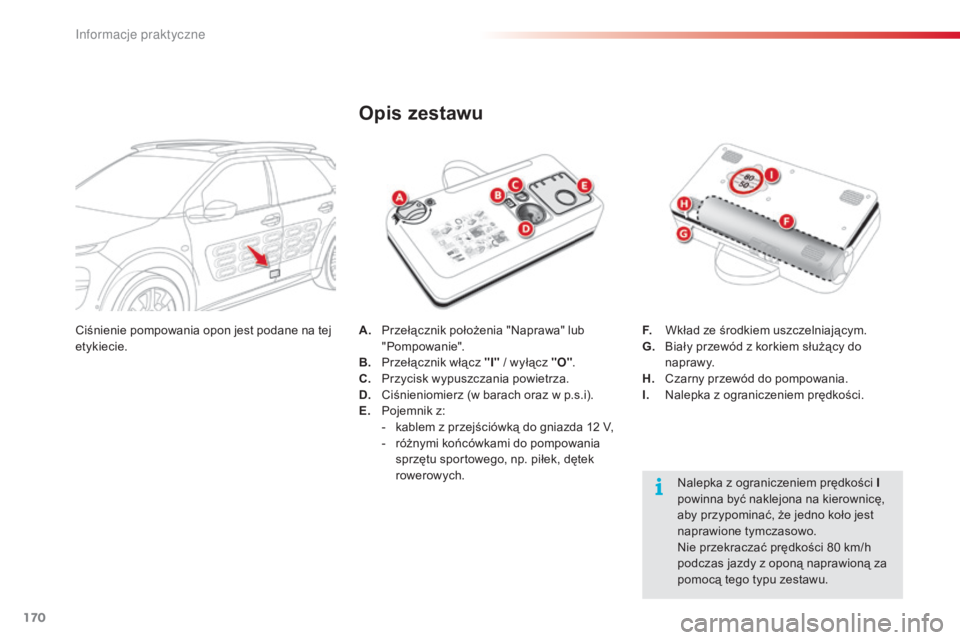

Opis zestawu
nalepka z ograniczeniem prędkości I
powinna być naklejona na kierownicę,
aby przypominać, że jedno koło jest
naprawione tymczasowo.
ni

e przekraczać prędkości 80 km/h
podczas jazdy z oponą naprawioną za
pomocą tego typu zestawu.
F.
W

kład ze środkiem uszczelniającym.
G.


b
i

ały przewód z korkiem służący do
naprawy.
H.


c
z
arny przewód do pompowania.
I.


n
a
lepka z ograniczeniem prędkości.
ci

śnienie pompowania opon jest podane na tej
etykiecie.
Informacje praktyczne

171
c4-cactus_pl_ chap09_info-pratiques_ed02-2014

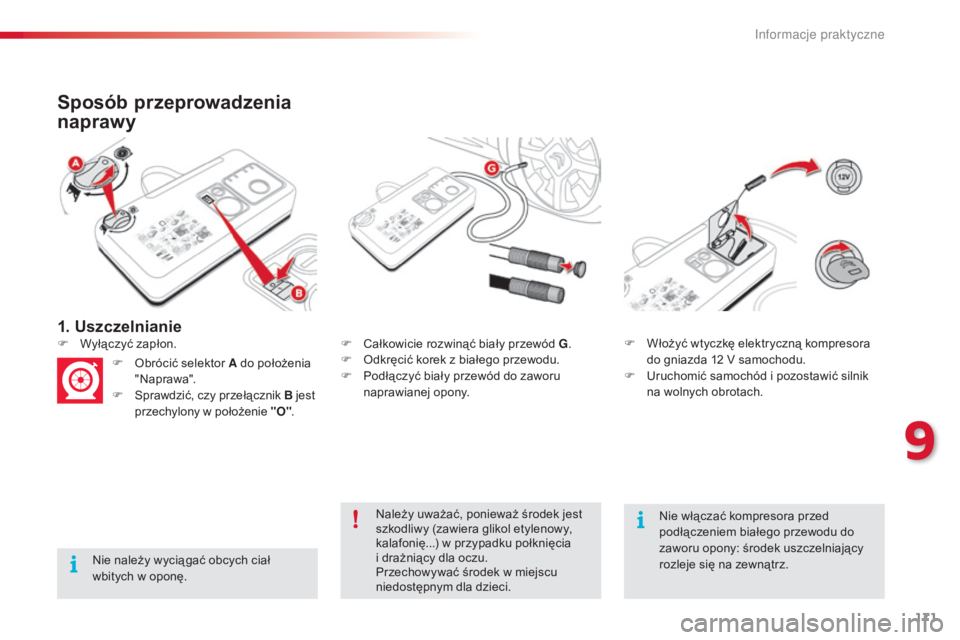

1. Uszczelnianie
Sposób przeprowadzenia
naprawy
nie należy wycią gać obcych ciał
wbitych w oponę. F
c
a
łkowicie rozwinąć biały przewód G
.
F o
d
kręcić korek z białego przewodu.
F
P
odłączyć biały przewód do zaworu
naprawianej opony.
F

W

yłączyć zapłon.
F o
b
rócić selektor A do położenia
"
na
prawa".
F s
p
rawdzić, czy przełącznik B
jest
przechylony w położenie "O" . F
W
łożyć wtyczkę elektryczną kompresora
do gniazda 12 V samochodu.
F u
r
uchomić samochód i pozostawić silnik
na wolnych obrotach.
na
leży uważać, ponieważ środek jest
szkodliwy (zawiera glikol etylenowy,
kalafonię...) w przypadku połknięcia
i drażniący dla oczu.
Przechowywać środek w miejscu
niedostępnym dla dzieci.
ni
e włączać kompresora przed
podłączeniem białego przewodu do
zaworu opony: środek uszczelniający
rozleje się na zewnątrz.
9
Informacje praktyczne

172
c4-cactus_pl_ chap09_info-pratiques_ed02-2014

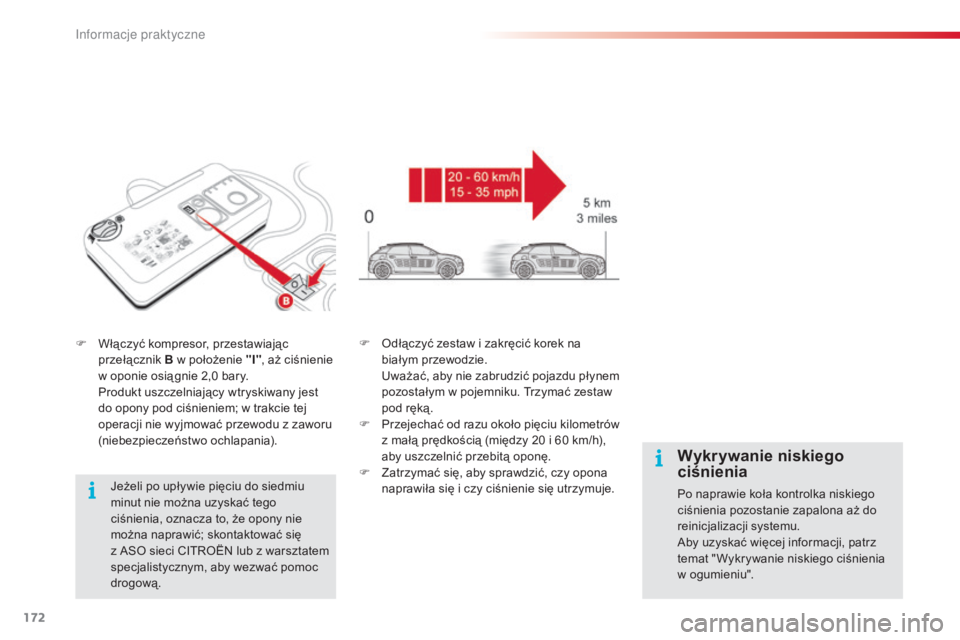

F Włączyć kompresor, przestawiając
przełącznik B w położenie "I" , aż ciśnienie
w oponie osią gnie 2,0
bary.
P

rodukt uszczelniający wtryskiwany jest
do opony pod ciśnieniem; w trakcie tej
operacji nie wyjmować przewodu z zaworu
(niebezpieczeństwo ochlapania).
je

żeli po upływie pięciu do siedmiu
minut nie można uzyskać tego
ciśnienia, oznacza to, że opony nie
można naprawić; skontaktować się
z
aso sieci c
It
ro
Ën
lub z warsztatem
specjalistycznym, aby wezwać pomoc
drogową. F
od łączyć zestaw i zakręcić korek na
białym przewodzie.


u
w
ażać, aby nie zabrudzić pojazdu płynem
pozostałym w pojemniku.
t
r
zymać zestaw
pod ręką.
F

P
rzejechać od razu około pięciu kilometrów
z małą prędkością (między 20
i 60 km/h),
aby uszczelnić przebitą oponę.
F

Z
atrzymać się, aby sprawdzić, czy opona
naprawiła się i czy ciśnienie się utrzymuje.
Wykrywanie niskiego
ciśnienia
Po naprawie koła kontrolka niskiego
ciśnienia pozostanie zapalona aż do
reinicjalizacji systemu.
ab

y uzyskać więcej informacji, patrz
temat " Wykrywanie niskiego ciśnienia
w ogumieniu".
Informacje praktyczne

173
c4-cactus_pl_ chap09_info-pratiques_ed02-2014

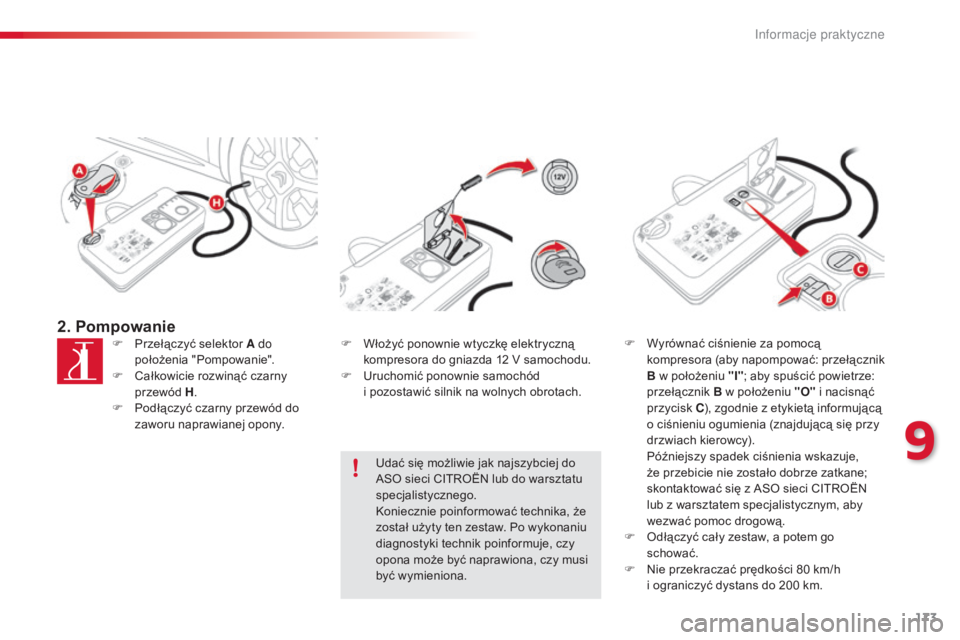

2. PompowanieF Przełączyć selektor A do
położenia "Pompowanie".
F
c
a
łkowicie rozwinąć czarny
przewód H .
F

P
odłączyć czarny przewód do
zaworu naprawianej opony. F
W łożyć ponownie wtyczkę elektryczną
kompresora do gniazda 12 V samochodu.
F
u
r
uchomić ponownie samochód
i pozostawić silnik na wolnych obrotach.
ud

ać się możliwie jak najszybciej do
a

so sieci c
It
ro
Ën
lub do warsztatu
specjalistycznego.
ko

niecznie poinformować technika, że
został użyty ten zestaw. Po wykonaniu
diagnostyki technik poinformuje, czy
opona może być naprawiona, czy musi
być wymieniona. F
W yrównać ciśnienie za pomocą
kompresora (aby napompować: przełącznik
B w położeniu "I" ; aby spuścić powietrze:
przełącznik B w położeniu "O" i nacisnąć
przycisk C ), zgodnie z etykietą informującą
o ciśnieniu ogumienia (znajdującą się przy
drzwiach kierowcy).
P

óźniejszy spadek ciśnienia wskazuje,
że przebicie nie zostało dobrze zatkane;
skontaktować się z
aso sieci c
It
ro
Ën

lub z warsztatem specjalistycznym, aby
wezwać pomoc drogową.
F
o
d
łączyć cały zestaw, a potem go
schować.
F
n
i
e przekraczać prędkości 80 km/h
i ograniczyć dystans do 200
km.
9
Informacje praktyczne

174
c4-cactus_pl_ chap09_info-pratiques_ed02-2014

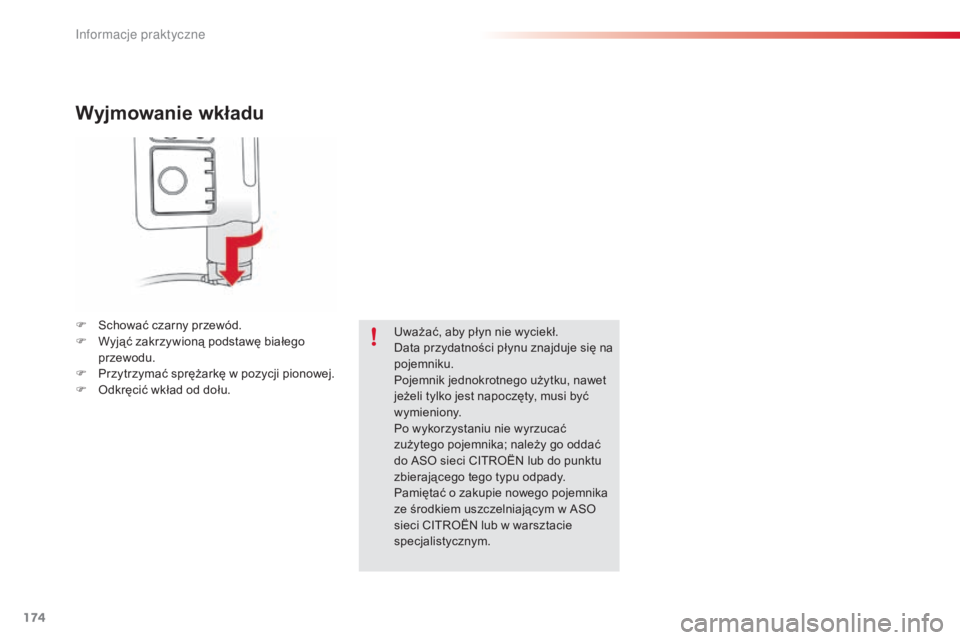

Wyjmowanie wkładu
F schować czarny przewód.
F
W yjąć zakrzywioną podstawę białego
przewodu.
F

P
rzytrzymać sprężarkę w pozycji pionowej.
F
o
d
kręcić wkład od dołu.uw ażać, aby płyn nie wyciekł.
Data przydatności płynu znajduje się na
pojemniku.
Pojemnik jednokrotnego użytku, nawet
jeżeli tylko jest napoczęty, musi być
wymieniony.
Po wykorzystaniu nie wyrzucać
zużytego pojemnika; należy go oddać
do
aso sieci c
It
ro
Ën
lub do punktu
zbierającego tego typu odpady.
Pamiętać o zakupie nowego pojemnika
ze środkiem uszczelniającym w
aso
sieci
c
It
ro
Ën
lub w warsztacie
specjalistycznym.
In

175
c4-cactus_pl_ chap09_info-pratiques_ed02-2014

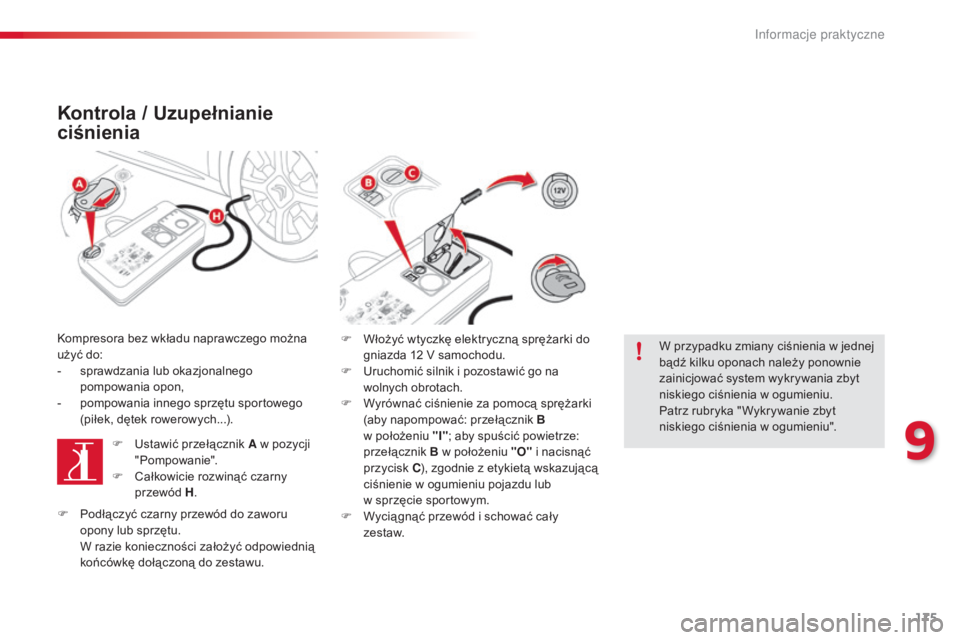

Kontrola / Uzupełnianie
ciśnienia
kompresora bez wkładu naprawczego można
użyć do:
-

s
prawdzania lub okazjonalnego
pompowania opon,
-

p
ompowania innego sprzętu sportowego
(piłek, dętek rowerowych...).
F
u
s
tawić przełącznik A w pozycji
"Pompowanie".
F
c
a
łkowicie rozwinąć czarny
przewód H . F
W łożyć wtyczkę elektryczną sprężarki do
gniazda 12
V samochodu.
F
u
r
uchomić silnik i pozostawić go na
wolnych obrotach.
F

W
yrównać ciśnienie za pomocą sprężarki
(aby napompować: przełącznik B
w położeniu "I" ; aby spuścić powietrze:
przełącznik B w położeniu "O" i nacisnąć
przycisk C ), zgodnie z etykietą wskazującą
ciśnienie w ogumieniu pojazdu lub
w sprzęcie sportowym.
F

W
ycią gnąć przewód i schować cały
zestaw. W przypadku zmiany ciśnienia w jednej
bądź kilku oponach należy ponownie
zainicjować system wykrywania zbyt
niskiego ciśnienia w ogumieniu.
Patrz rubryka " Wykrywanie zbyt
niskiego ciśnienia w ogumieniu".
F

P
odłączyć czarny przewód do zaworu
opony lub sprzętu.
W r

azie konieczności założyć odpowiednią
końcówkę dołączoną do zestawu.
9
Informacje praktyczne

176
c4-cactus_pl_ chap09_info-pratiques_ed02-2014

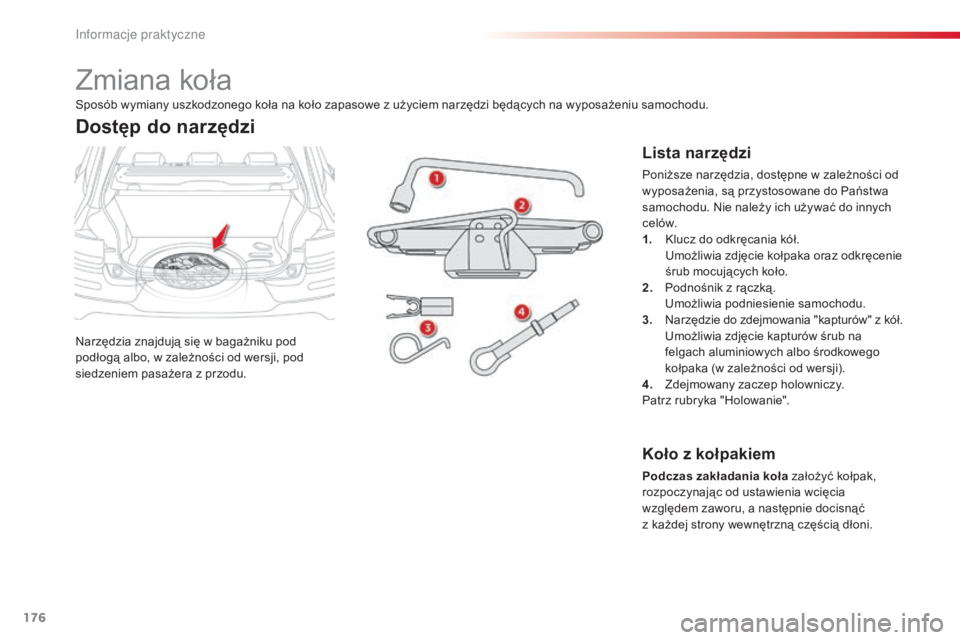

Zmiana koła
narzędzia znajdują się w bagażniku pod
podłogą albo, w zależności od wersji, pod
siedzeniem pasażera z przodu.
Dostęp do narzędzi
Lista narzędzi
Poniższe narzędzia, dostępne w zależności od
wyposażenia, są przystosowane do Państwa
samochodu.
n
i
e należy ich używać do innych
celów.
1.


k
l
ucz do odkręcania kół.


u
m
ożliwia zdjęcie kołpaka oraz odkręcenie
śrub mocujących koło.
2.
P

odnośnik z rączką.


u
m
ożliwia podniesienie samochodu.
3.


n
a
rzędzie do zdejmowania "kapturów" z kół.


u
m
ożliwia zdjęcie kapturów śrub na
felgach aluminiowych albo środkowego
kołpaka (w zależności od wersji).
4.
Z

dejmowany zaczep holowniczy.
Patrz rubryka "Holowanie".
sp

osób wymiany uszkodzonego koła na koło zapasowe z użyciem narzędzi będących na wyposażeniu samochodu.
Koło z kołpakiem
Podczas zakładania koła założyć kołpak,
rozpoczynając od ustawienia wcięcia
względem zaworu, a następnie docisnąć
z każdej strony wewnętrzną częścią dłoni.
Informacje praktyczne

177
c4-cactus_pl_ chap09_info-pratiques_ed02-2014
F odpiąć skrzynkę z narzędziami przez
pociągnięcie.
ko
ło zapasowe umieszczone jest w bagażniku
pod podłogą.

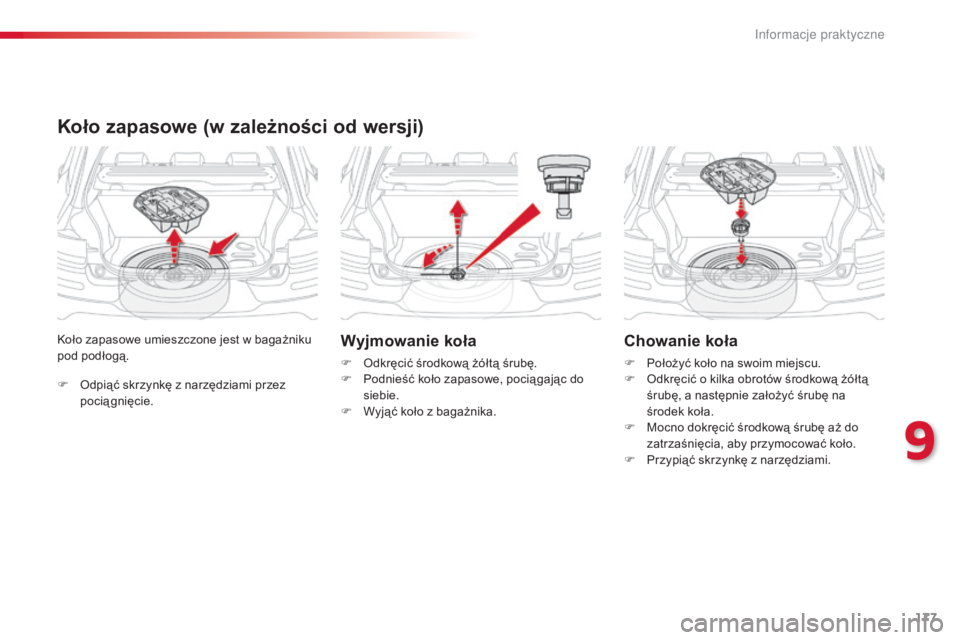

Koło zapasowe (w zależności od wersji)
Wyjmowanie koła
F odkręcić środkową żółtą śrubę.
F P odnieść koło zapasowe, pocią gając do
siebie.
F

W
yjąć koło z bagażnika.
Chowanie koła
F Położyć koło na swoim miejscu.
F od kręcić o kilka obrotów środkową żółtą
śrubę, a następnie założyć śrubę na
środek koła.
F

M
ocno dokręcić środkową śrubę aż do
zatrzaśnięcia, aby przymocować koło.
F

P
rzypiąć skrzynkę z narzędziami.
9
In

178
c4-cactus_pl_ chap09_info-pratiques_ed02-2014

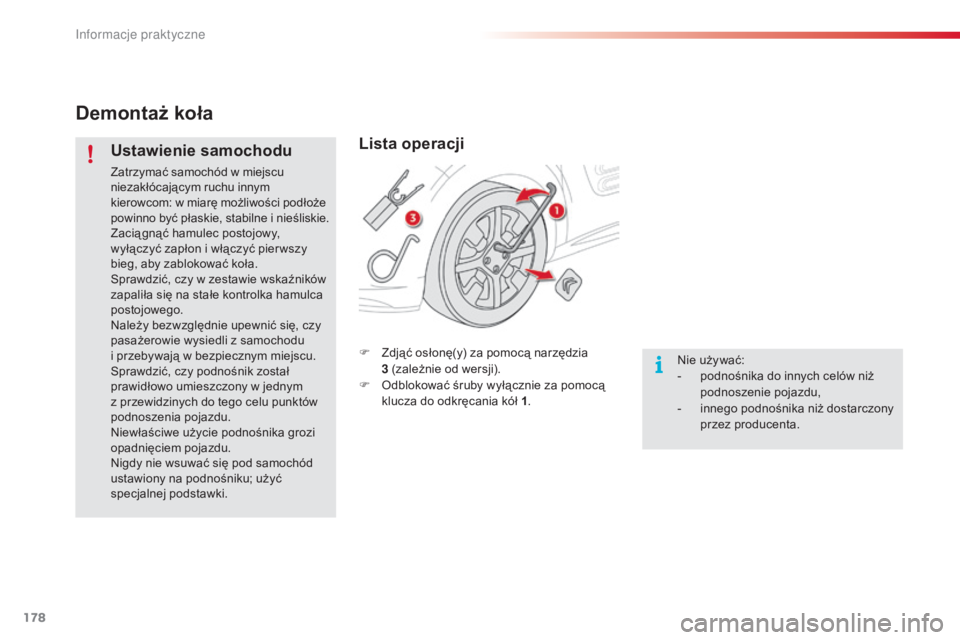

Demontaż koła
Ustawienie samochodu
Zatrzymać samochód w miejscu
niezakłócającym ruchu innym
kierowcom: w miarę możliwości podłoże
powinno być płaskie, stabilne i nieśliskie.
Zacią gnąć hamulec postojowy,
wyłączyć zapłon i włączyć pier wszy
bieg, aby zablokować koła.
sp

rawdzić, czy w zestawie wskaźników
zapaliła się na stałe kontrolka hamulca
postojowego.
na

leży bezwzględnie upewnić się, czy
pasażerowie wysiedli z samochodu
i przebywają w bezpiecznym miejscu.
sp

rawdzić, czy podnośnik został
prawidłowo umieszczony w jednym
z przewidzinych do tego celu punktów
podnoszenia pojazdu.
ni

ewłaściwe użycie podnośnika grozi
opadnięciem pojazdu.
ni

gdy nie wsuwać się pod samochód
ustawiony na podnośniku; użyć
specjalnej podstawki.
Lista operacji
F Zdjąć osłonę(y) za pomocą narzędzia
3 (zależnie od wersji).
F
o
d
blokować śruby wyłącznie za pomocą
klucza do odkręcania kół 1 .ni
e używać:
-

p
odnośnika do innych celów niż
podnoszenie pojazdu,
-

i
nnego podnośnika niż dostarczony
przez producenta.
Informacje praktyczne
