C4-cactus_it_Chap07_securite_ed02-2014
Programma elettronico di stabilità (EsC:
Electronic st ability Control) che comprende i
seguenti sistemi :
-
an

tibloccaggio ruote (
aBs)
e ripartitore
elettronico di frenata (REF),
-

a
ssistenza alla frenata d'emergenza (
aFu)
,
-
an

tipattinamento delle ruote (
a
s
R
),
-

c
ontrollo dinamico di stabilità (C
d
s
)
.
Programma elettronico di stabilità (EsC)
Definizioni
Antibloccaggio delle ruote (ABS)
e ripartitore elettronico di frenata
(REF)
Questo sistema aumenta la stabilità e la
maneggevolezza del veicolo in frenata e
contribuisce ad un miglior controllo in curva,
in particolare su fondo stradale dissestato o
scivoloso.
L'
aBs

impedisce il bloccaggio delle ruote in
caso di frenata di emergenza.
il R

EF garantisce una gestione integrale della
pressione di frenata, ruota per ruota.
Assistenza alla frenata
d'emergenza (AFU)
Questo sistema consente, in caso
d'emergenza, di raggiungere più in fretta la
pressione ottimale di frenata, e quindi di ridurre
la distanza di arresto.
si a

ttiva in funzione della velocità di
azionamento del pedale del freno, diminuendo
la resistenza del pedale ed aumentando
l'efficacia della frenata.
Antipattinamento delle ruote (ASR)
il sistema asR o ttimizza la motricità per
limitare il pattinamento delle ruote: agisce sui
freni delle ruote motrici e sul motore. Consente
inoltre di migliorare la stabilità direzionale del
veicolo quando si accelera.
Controllo dinamico di stabilità
(CDS)
in caso di scarto tra la traiettoria seguita
dal veicolo e quella voluta dal guidatore, il
sistema C
d

s controlla ogni ruota ed agisce
automaticamente sul freno di una o più ruote
e sul motore per riportare il veicolo nella
traiettoria desiderata, nei limiti delle leggi
fisiche.
7
sicurezza

130
C4-cactus_it_Chap07_securite_ed02-2014
L'accensione di questa spia, abbinata
alla spia STOP, accompagnata da un
segnale acustico e da un messaggio,
indica un'anomalia del ripartitore
elettronico della frenata (REF)
che può provocare una perdita di
controllo del veicolo in frenata.

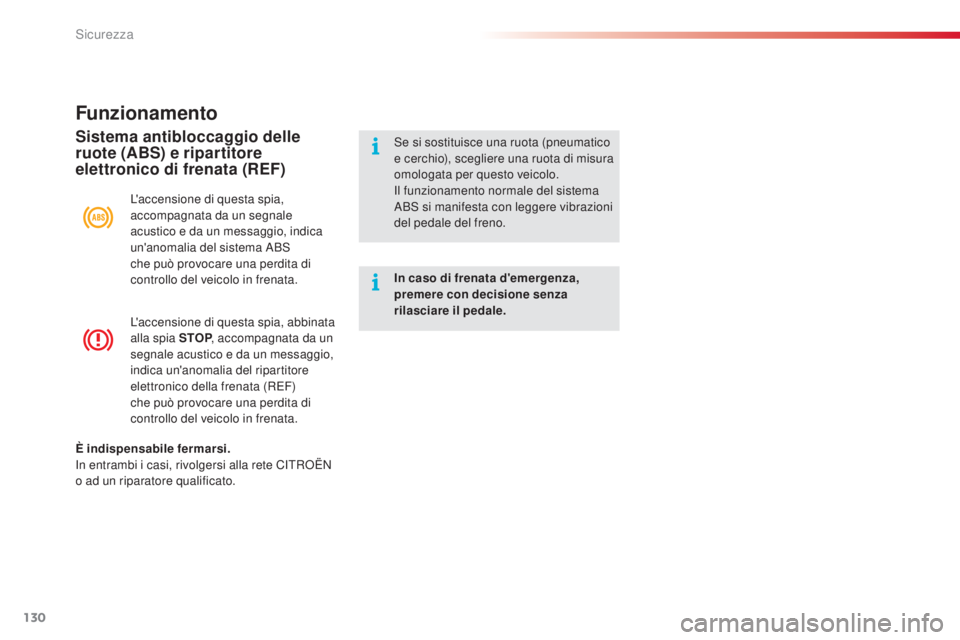

Funzionamento
L'accensione di questa spia,
accompagnata da un segnale
acustico e da un messaggio, indica
un'anomalia del sistema
a
Bs

che può provocare una perdita di
controllo del veicolo in frenata.
Sistema antibloccaggio delle
ruote (ABS) e ripartitore
elettronico di frenata (REF)se si sostituisce una ruota (pneumatico
e cerchio), scegliere una ruota di misura
omologata per questo veicolo.
i

l funzionamento normale del sistema
aBs

si manifesta con leggere vibrazioni
del pedale del freno.
In caso di frenata d'emergenza,
premere con decisione senza
rilasciare il pedale.
È indispensabile fermarsi.
in e

ntrambi i casi, rivolgersi alla rete C
iT

R
oË

N
o ad un riparatore qualificato.
sicurezza

131
C4-cactus_it_Chap07_securite_ed02-2014
Controllo dinamico di stabilità
(CDS) e antipattinamento della
ruota (ASR)il sistema Cds offre una maggiore
sicurezza in caso di guida normale
ma non deve invitare a guidare ad una
velocità elevata.
il f

unzionamento del sistema è garantito
purché si rispettino le raccomandazioni
del costruttore relativamente alle ruote
(pneumatici e cerchi), ai componenti
elettronici, nonché alle procedure di
montaggio e di intervento della rete
C
i TR
oË
N.
do

po un urto, far verificare questo
sistema dalla rete C
iT

R
oË
N o da un
riparatore qualificato.
Attivazione
Questi sistemi si attivano automaticamente ad
ogni avviamento del motore del veicolo.
Non appena rilevano un problema di aderenza
o di traiettoria, questi sistemi agiscono sul
funzionamento del motore e dei freni.
Disattivazione
in condizioni eccezionali (avviamento del
veicolo impantanato, immobilizzato nella neve,
su un terreno mobile, ecc.), può essere utile
disattivare il sistema C
d

s per far slittare le
ruote ed aumentare l'aderenza.
il

funzionamento è segnalato dal
lampeggiamento di questa spia sul
quadro strumenti.
Anomalia di funzionamento
Ma si consiglia di riattivare il sistema appena
possibile.
F

P
remere il pulsante.
Questa spia e la spia del pulsante
si accendono: il sistema C
d

s non
agisce più sul funzionamento del
motore.
Riattivazione
il sistema si riattiva automaticamente dopo ogni
i nserimento del contatto o a partire da 50 km/h.
F

P
remere nuovamente il pulsante
per riattivarlo manualmente. L'accensione di questa spia,
accompagnata da un segnale
acustico e da un messaggio, indica
un'anomalia di funzionamento di
questo sistema.
Rivolgersi alla rete C
iT
R
oË
N o ad un riparatore
qualificato per far controllare il sistema.
7
sicurezza

132
C4-cactus_it_Chap07_securite_ed02-2014

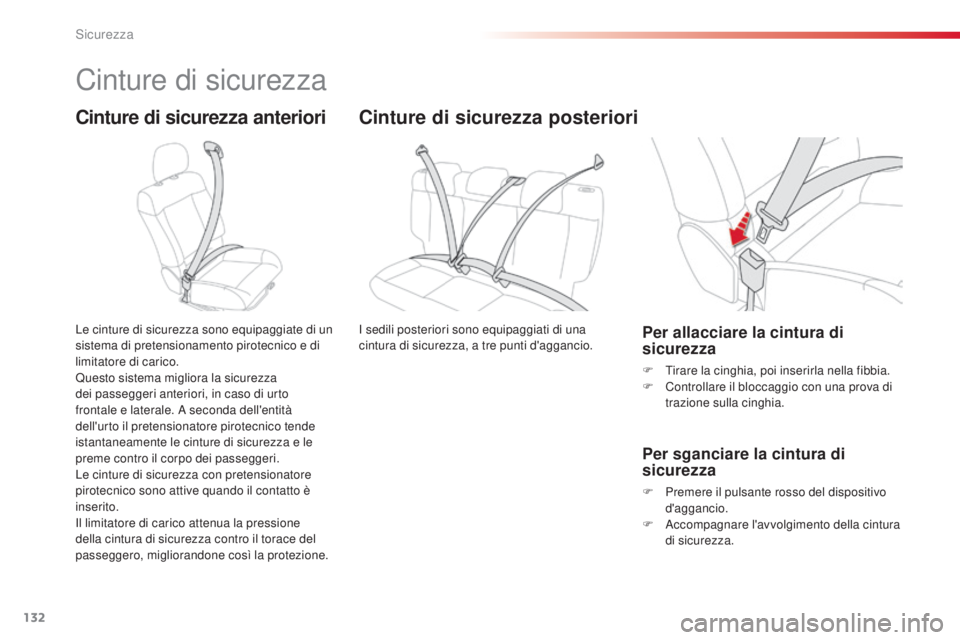

Cinture di sicurezza
Cinture di sicurezza anteriori
Le cinture di sicurezza sono equipaggiate di un
sistema di pretensionamento pirotecnico e di
limitatore di carico.
Questo sistema migliora la sicurezza
dei passeggeri anteriori, in caso di urto
frontale e laterale. a seconda dell'entità
dell'urto il pretensionatore pirotecnico tende
istantaneamente le cinture di sicurezza e le
preme contro il corpo dei passeggeri.
Le cinture di sicurezza con pretensionatore
pirotecnico sono attive quando il contatto è
inserito.
il l

imitatore di carico attenua la pressione
della cintura di sicurezza contro il torace del
passeggero, migliorandone così la protezione.Per allacciare la cintura di
sicurezza
F Tirare la cinghia, poi inserirla nella fibbia.
F C ontrollare il bloccaggio con una prova di
trazione sulla cinghia.
Per sganciare la cintura di
sicurezza
F Premere il pulsante rosso del dispositivo d'aggancio.
F
a
c
compagnare l'avvolgimento della cintura
di sicurezza.
Cinture di sicurezza posteriori
i sedili posteriori sono equipaggiati di una
c intura di sicurezza, a tre punti d'aggancio.
sicurezza

133
C4-cactus_it_Chap07_securite_ed02-2014
a partire da circa 20 km/h e per
d ue minuti, le spie lampeggiano
accompagnate da un segnale
acustico. Trascorsi i due minuti,
le spie restano accese finché il
guidatore o il passeggero anteriore
non allaccia la cintura di sicurezza.

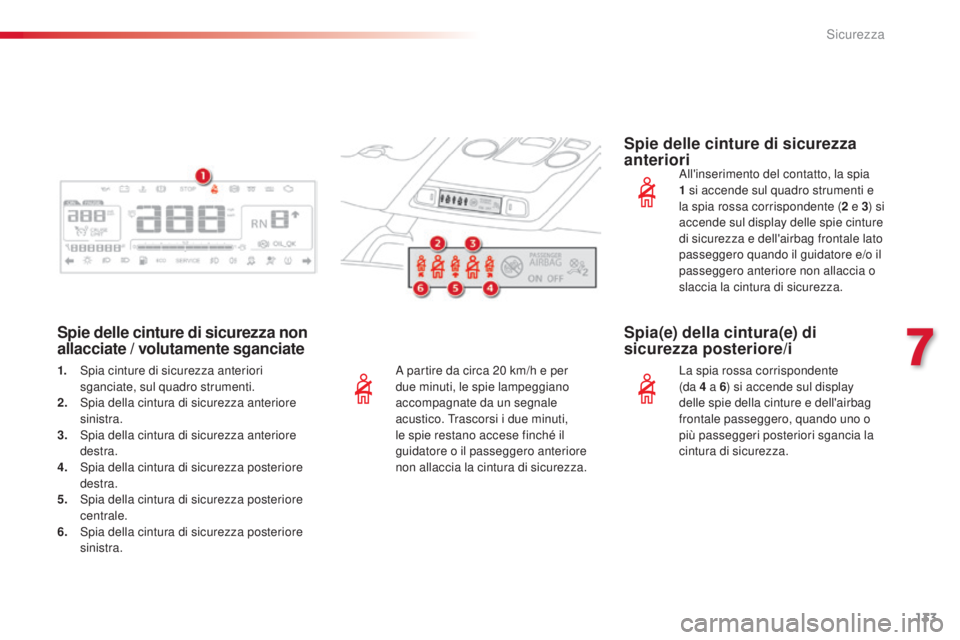

Spie delle cinture di sicurezza non
allacciate / volutamente sganciate Spie delle cinture di sicurezza
anteriori
all'inserimento del contatto, la spia
1
si accende sul quadro strumenti e
la spia rossa corrispondente ( 2
e 3) si
accende sul display delle spie cinture
di sicurezza e dell'airbag frontale lato
passeggero quando il guidatore e/o il
passeggero anteriore non allaccia o
slaccia la cintura di sicurezza.
1.


s
p

ia cinture di sicurezza anteriori
sganciate, sul quadro strumenti.
2.


s
p

ia della cintura di sicurezza anteriore
sinistra.
3.


s
p

ia della cintura di sicurezza anteriore
destra.
4.


s
p

ia della cintura di sicurezza posteriore
destra.
5.


s
p

ia della cintura di sicurezza posteriore
centrale.
6.


s
p

ia della cintura di sicurezza posteriore
sinistra.
Spia(e) della cintura(e) di
sicurezza posteriore/i
La spia rossa corrispondente
(da 4 a 6) si accende sul display
delle spie della cinture e dell'airbag
frontale passeggero, quando uno o
più passeggeri posteriori sgancia la
cintura di sicurezza.
7
sicurezza

134
C4-cactus_it_Chap07_securite_ed02-2014
Prima di partire, il guidatore deve assicurarsi
che i passeggeri abbiano allacciato
correttamente le cinture di sicurezza.
s
u qualsiasi sedile del veicolo, allacciare
sempre la cintura di sicurezza, anche per
tragitti di breve durata.
Non invertire i dispositivi d'aggancio delle
cinture di sicurezza, non funzionerebbero
correttamente.
Le cinture di sicurezza sono dotate di un
avvolgitore che permette l'adattamento
automatico della lunghezza della cinghia
alla morfologia della persona. La cintura
di sicurezza si riavvolge automaticamente
quando non viene utilizzata.
Prima e dopo l'utilizzo della cintura di
sicurezza, verificare che sia correttamente
riavvolta.
La parte inferiore della cintura di sicurezza
deve essere posizionata il più in basso
possibile sul bacino.
La parte superiore deve essere posizionata
nell'incavo della spalla.
Gli avvolgitori sono dotati di un dispositivo
di bloccaggio automatico in caso di urto, di
frenata d'emergenza o di cappottamento
del veicolo. Questo dispositivo può essere
sbloccato tirando con decisione la cinghia e

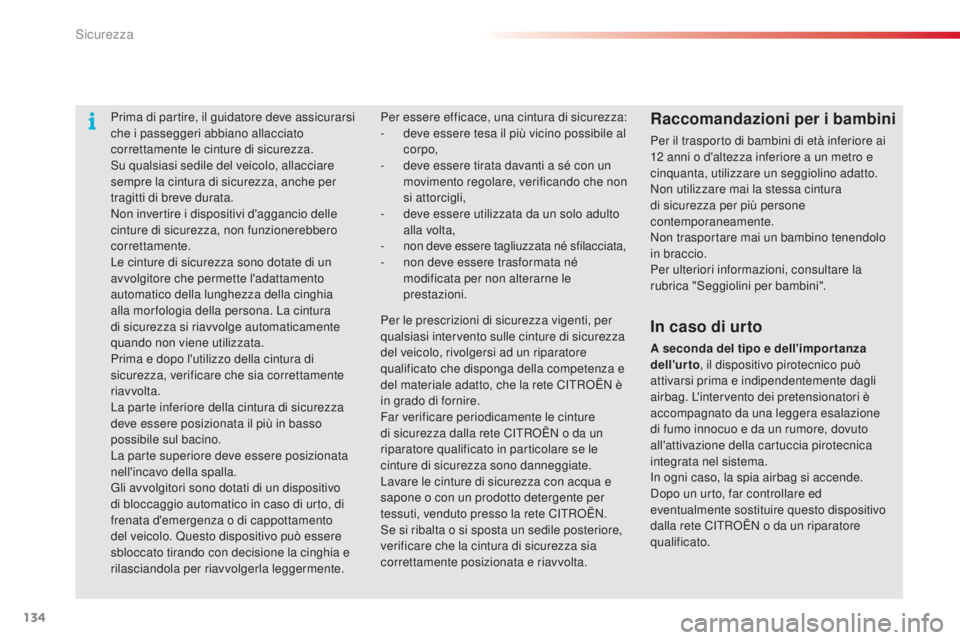

rilasciandola per riavvolgerla leggermente.Raccomandazioni per i bambini
Per il trasporto di bambini di età inferiore ai
12 anni o d'altezza inferiore a un metro e
cinquanta, utilizzare un seggiolino adatto.
Non utilizzare mai la stessa cintura
di sicurezza per più persone
contemporaneamente.
Non trasportare mai un bambino tenendolo
in braccio.
Per ulteriori informazioni, consultare la
rubrica "
se

ggiolini per bambini".
Per essere efficace, una cintura di sicurezza:
-
d
eve essere tesa il più vicino possibile al
corpo,
-

d

eve essere tirata davanti a sé con un
movimento regolare, verificando che non
si attorcigli,
-

d

eve essere utilizzata da un solo adulto
alla volta,
-
n

on deve essere tagliuzzata né sfilacciata,
-

n

on deve essere trasformata né
modificata per non alterarne le
prestazioni.
In caso di urto
A seconda del tipo e dell'impor tanza
dell'urto , il dispositivo pirotecnico può
attivarsi prima e indipendentemente dagli
airbag. L'intervento dei pretensionatori è
accompagnato da una leggera esalazione
di fumo innocuo e da un rumore, dovuto
all'attivazione della cartuccia pirotecnica
integrata nel sistema.
in o

gni caso, la spia airbag si accende.
do

po un urto, far controllare ed
eventualmente sostituire questo dispositivo
dalla rete C
iT

R
oË
N o da un riparatore
qualificato.
Per le prescrizioni di sicurezza vigenti, per
qualsiasi intervento sulle cinture di sicurezza
del veicolo, rivolgersi ad un riparatore
qualificato che disponga della competenza e
del materiale adatto, che la rete C
iT

R
oË

N è
in grado di fornire.
Far verificare periodicamente le cinture
di sicurezza dalla rete C
iT

R
oË

N o da un
riparatore qualificato in particolare se le
cinture di sicurezza sono danneggiate.
Lavare le cinture di sicurezza con acqua e
sapone o con un prodotto detergente per
tessuti, venduto presso la rete C
iT

R
oË

N.
se s

i ribalta o si sposta un sedile posteriore,
verificare che la cintura di sicurezza sia
correttamente posizionata e riavvolta.
sicurezza

135
C4-cactus_it_Chap07_securite_ed02-2014

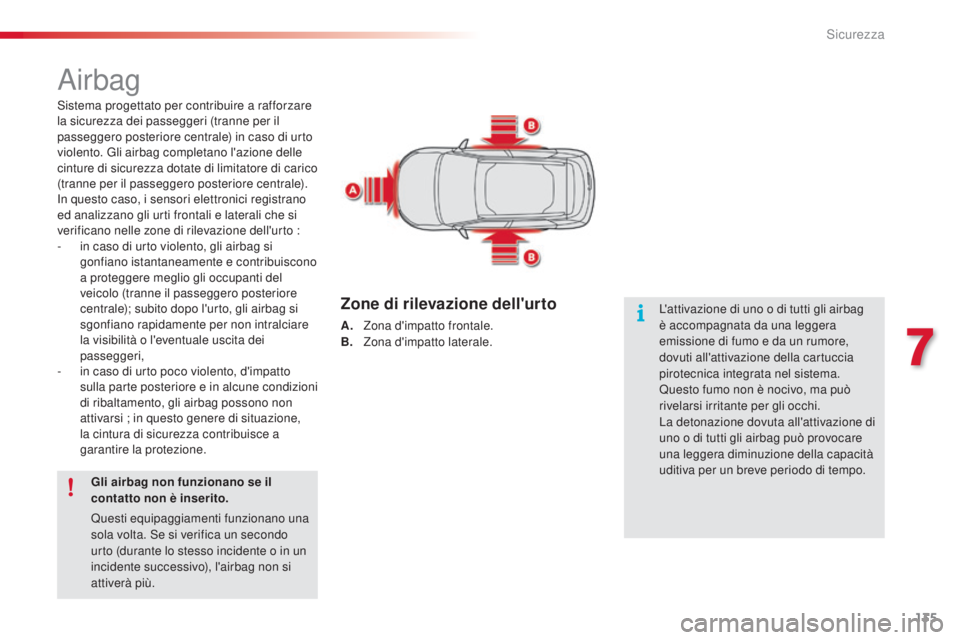

airbag
sistema progettato per contribuire a rafforzare
la sicurezza dei passeggeri (tranne per il
passeggero posteriore centrale) in caso di urto
violento. Gli airbag completano l'azione delle
cinture di sicurezza dotate di limitatore di carico
(tranne per il passeggero posteriore centrale).
in q
uesto caso, i sensori elettronici registrano
ed analizzano gli urti frontali e laterali che si
verificano nelle zone di rilevazione dell'urto :
-

i
n caso di urto violento, gli airbag si
gonfiano istantaneamente e contribuiscono
a proteggere meglio gli occupanti del
veicolo (tranne il passeggero posteriore
centrale); subito dopo l'urto, gli airbag si
sgonfiano rapidamente per non intralciare
la visibilità o l'eventuale uscita dei
passeggeri,
-

i
n caso di urto poco violento, d'impatto
sulla parte posteriore e in alcune condizioni
di ribaltamento, gli airbag possono non
attivarsi ; in questo genere di situazione,
la cintura di sicurezza contribuisce a
garantire la protezione.
Gli airbag non funzionano se il
contatto non è inserito.
Questi equipaggiamenti funzionano una
sola volta.
s
e s
i verifica un secondo
urto (durante lo stesso incidente o in un
incidente successivo), l'airbag non si
attiverà più. L'attivazione di uno o di tutti gli airbag
è accompagnata da una leggera
emissione di fumo e da un rumore,
dovuti all'attivazione della cartuccia
pirotecnica integrata nel sistema.
Questo fumo non è nocivo, ma può
rivelarsi irritante per gli occhi.
La detonazione dovuta all'attivazione di
uno o di tutti gli airbag può provocare
una leggera diminuzione della capacità
uditiva per un breve periodo di tempo.
Zone di rilevazione dell'urto
A. Zona d'impatto frontale.
B. Z
ona d'impatto laterale.
7
sicurezza

136
C4-cactus_it_Chap07_securite_ed02-2014
Disattivazione airbag frontale
passeggero
Può essere disattivato solo l'airbag frontale
passeggero.
F
A
contatto disinserito , inserire la chiave
nel comando di disattivazione dell'airbag
del passeggero,
F

R
uotarla sulla posizione "OFF ".
F

E
strarla mantenendo questa posizione.
al

l'inserimento del contatto, questa
spia si accende sul display delle
spie delle cinture di sicurezza. Resta
accesa per tutta la durata della
disattivazione. Per garantire la sicurezza, quando un
seggiolino per bambini "con schienale
verso la strada" viene collocato sul
sedile del passeggero anteriore,
l'airbag frontale del passeggero deve
tassativamente essere disattivato.
al

trimenti il bambino rischia ferite
gravi o addiritura mortali in caso di
attivazione dell'airbag.
Riattivazione airbag frontale
passeggero
Quando si rimuove il seggiolino per bambini
" spalle verso la strada ", a contatto interrotto ,
portare il comando sulla posizione "ON" per
attivare nuovamente l'airbag e garantire la
sicurezza del passeggero anteriore in caso di urto.

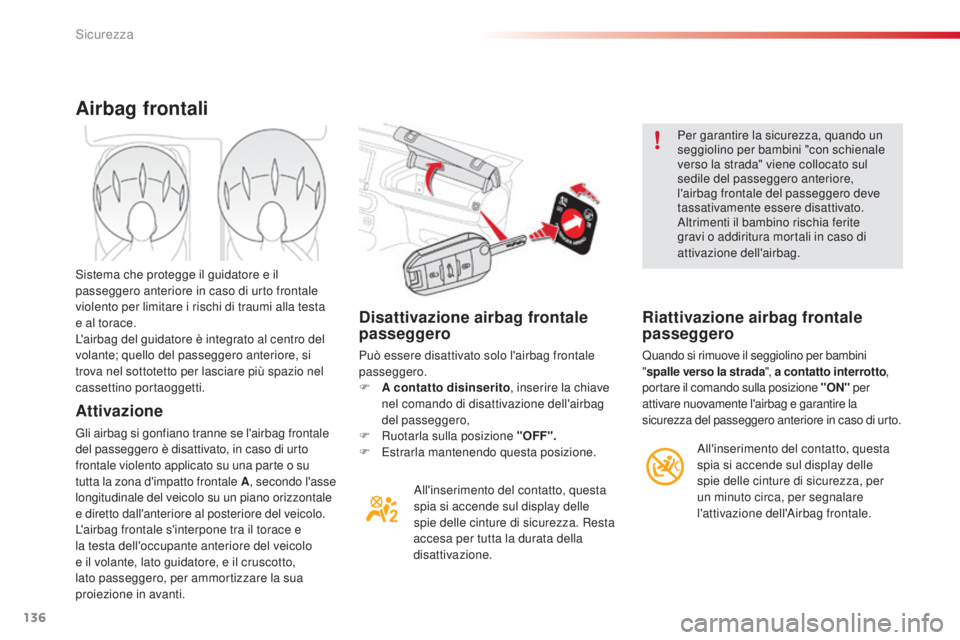

Airbag frontali
Attivazione
Gli airbag si gonfiano tranne se l'airbag frontale
del passeggero è disattivato, in caso di urto
frontale violento applicato su una parte o su
tutta la zona d'impatto frontale A , secondo l'asse
longitudinale del veicolo su un piano orizzontale
e diretto dall'anteriore al posteriore del veicolo.
L'airbag frontale s'interpone tra il torace e
la testa dell'occupante anteriore del veicolo
e il volante, lato guidatore, e il cruscotto,
lato passeggero, per ammortizzare la sua
proiezione in avanti.
si
stema che protegge il guidatore e il
passeggero anteriore in caso di urto frontale
violento per limitare i rischi di traumi alla testa
e al torace.
L'airbag del guidatore è integrato al centro del
volante; quello del passeggero anteriore, si
trova nel sottotetto per lasciare più spazio nel
cassettino portaoggetti.al l'inserimento del contatto, questa
spia si accende sul display delle
spie delle cinture di sicurezza, per
un minuto circa, per segnalare
l'attivazione dell'
ai

rbag frontale.
sicurezza

137
C4-cactus_it_Chap07_securite_ed02-2014
se questa spia lampeggia, rivolgersi
al più presto alla rete CiTRoË N o
ad un riparatore qualificato. L'airbag
frontale lato passeggero potrebbe
non attivarsi più in caso di urto
violento.

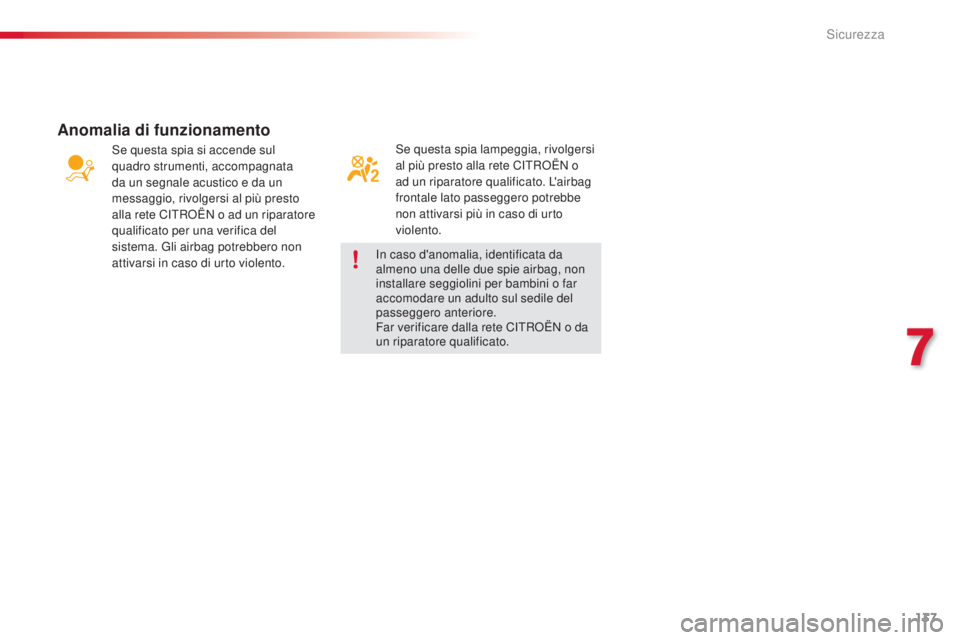

Anomalia di funzionamento
se questa spia si accende sul
quadro strumenti, accompagnata
da un segnale acustico e da un
messaggio, rivolgersi al più presto
alla rete C
iT

R
oË
N o ad un riparatore
qualificato per una verifica del
sistema. Gli airbag potrebbero non
attivarsi in caso di urto violento.
in c

aso d'anomalia, identificata da
almeno una delle due spie airbag, non
installare seggiolini per bambini o far
accomodare un adulto sul sedile del
passeggero anteriore.
Far verificare dalla rete C
iT

R
oË
N o da
un riparatore qualificato.
7
sicurezza

138
C4-cactus_it_Chap07_securite_ed02-2014

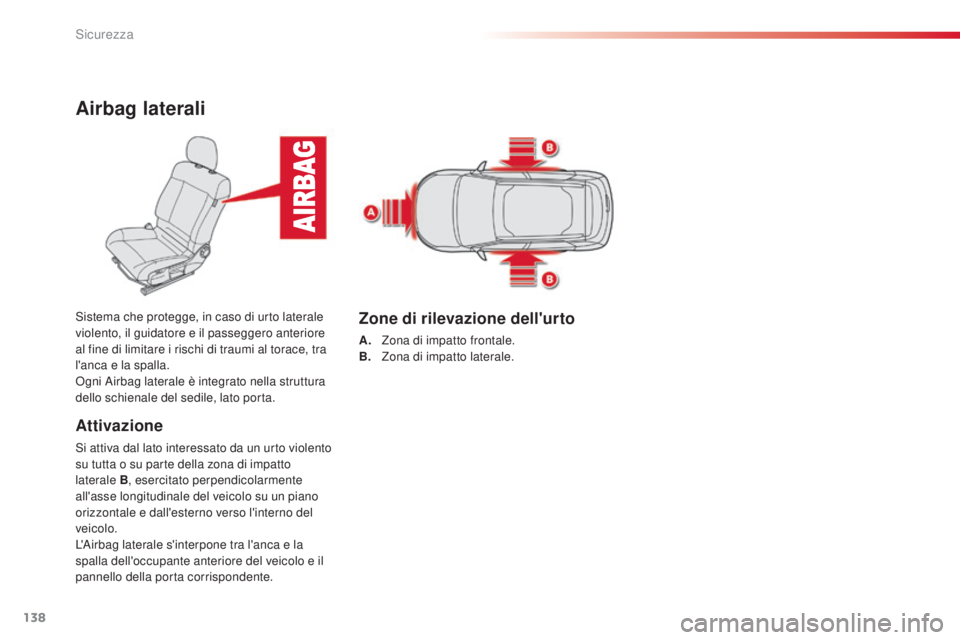

Airbag laterali
Attivazione
si attiva dal lato interessato da un urto violento
su tutta o su parte della zona di impatto
laterale B, esercitato perpendicolarmente
all'asse longitudinale del veicolo su un piano
orizzontale e dall'esterno verso l'interno del
veicolo.
L'
air
bag laterale s'interpone tra l'anca e la
spalla dell'occupante anteriore del veicolo e il
pannello della porta corrispondente.
si
stema che protegge, in caso di urto laterale
violento, il guidatore e il passeggero anteriore
al fine di limitare i rischi di traumi al torace, tra
l'anca e la spalla.
og
ni a
i
rbag laterale è integrato nella struttura
dello schienale del sedile, lato porta.
Zone di rilevazione dell'urto
A. Zona di impatto frontale.
B. Z ona di impatto laterale.
sicurezza
