169
C4-cactus_it_Chap09_info-pratiques_ed02-2014
il kit si trova nel contenitore portaoggetti situato
sotto al pianale del bagagliaio.
si

stema completo, costituito da un
compressore e da un prodotto di riempimento
incorporato, che consente una riparazione
temporanea del pneumatico per consentire di
recarsi all'officina più vicina.
È destinato a riparare la maggior parte delle
forature che potrebbero compromettere il
pneumatico, localizzate sul battistrada o sulla
spalla del pneumatico.

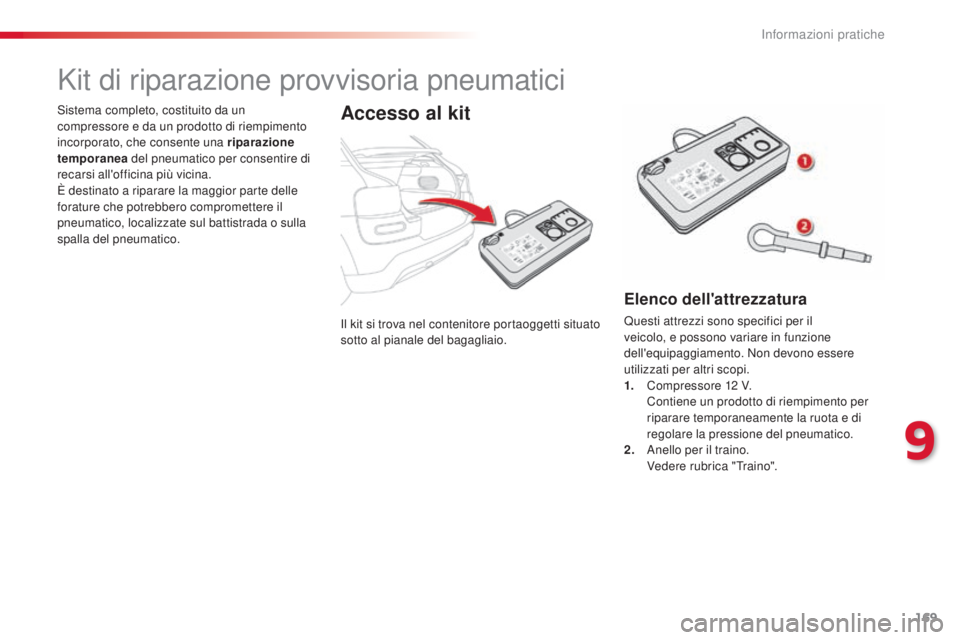

Kit di riparazione provvisoria pneumatici
Accesso al kit
Elenco dell'attrezzatura
Questi attrezzi sono specifici per il
veicolo, e possono variare in funzione
dell'equipaggiamento. Non devono essere
utilizzati per altri scopi.
1.
C

ompressore 12

V.
C

ontiene un prodotto di riempimento per
riparare temporaneamente la ruota e di
regolare la pressione del pneumatico.
2.


a
n
ello per il traino.
V

edere rubrica "Traino".
9
informazioni pratiche

170
C4-cactus_it_Chap09_info-pratiques_ed02-2014
A. selettore di posizione "Riparazione" o
"Gonfiaggio".
B.


i
n
terruttore acceso "I" / spento "O".
C.
T

asto di gonfiaggio.
D.
M

anometro (in bar e p.s.i.).
E.
V

ano comprendente :
-

u
n cavo con adattatore per presa 12 V,
-

v
ari adattatori di gonfiaggio per
accessori, tipo palloni, pneumatici di
bicicletta...

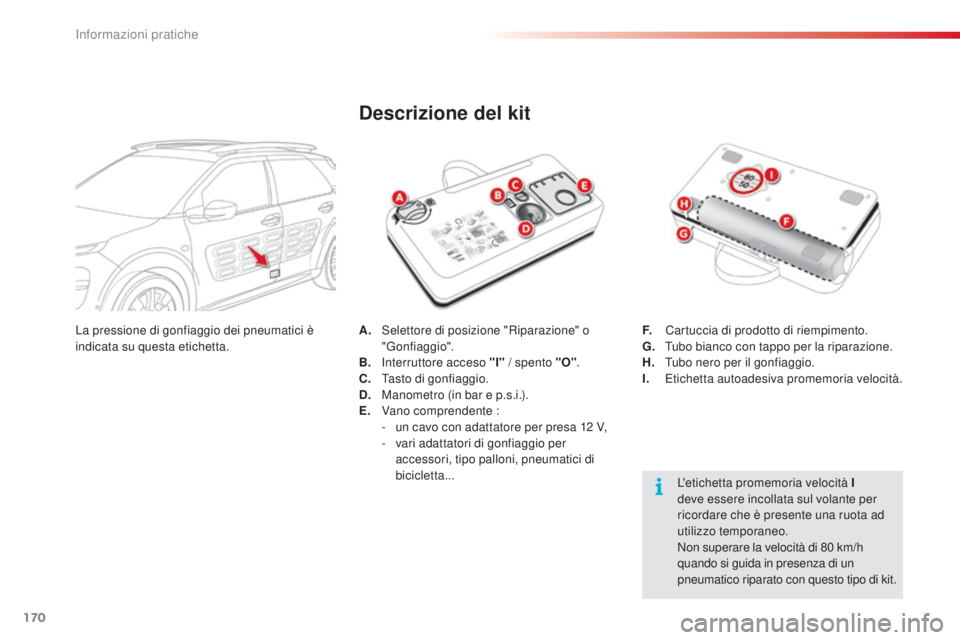

Descrizione del kit
L'etichetta promemoria velocità I
deve essere incollata sul volante per
ricordare che è presente una ruota ad
utilizzo temporaneo.
Non superare la velocità di 80
km/h
quando si guida in presenza di un
pneumatico riparato con questo tipo di kit.
F.
C

artuccia di prodotto di riempimento.
G.
T

ubo bianco con tappo per la riparazione.
H.
T

ubo nero per il gonfiaggio.
I.
E

tichetta autoadesiva promemoria velocità.
La pressione di gonfiaggio dei pneumatici è
indicata su questa etichetta.
informazioni pratiche

171
C4-cactus_it_Chap09_info-pratiques_ed02-2014

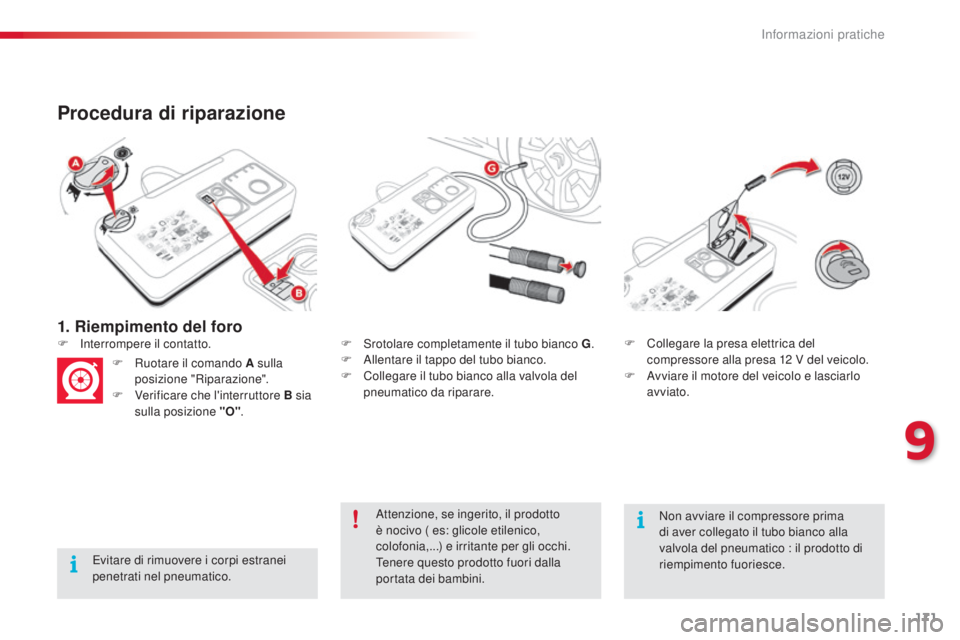

1. Riempimento del foro
Procedura di riparazione
Evitare di rimuovere i corpi estranei
penetrati nel pneumatico.F
s
r
otolare completamente il tubo bianco G
.
F a
l
lentare il tappo del tubo bianco.
F
C
ollegare il tubo bianco alla valvola del
pneumatico da riparare.
F
i
nterrompere il contatto.
F
R
uotare il comando A sulla
posizione "Riparazione".
F
V
erificare che l'interruttore B sia
sulla posizione "O" . F
C
ollegare la presa elettrica del
compressore alla presa 12 V del veicolo.
F a
v
viare il motore del veicolo e lasciarlo
avviato.
at
tenzione, se ingerito, il prodotto
è nocivo ( es: glicole etilenico,
colofonia,...) e irritante per gli occhi.
Tenere questo prodotto fuori dalla
portata dei bambini. Non avviare il compressore prima
di aver collegato il tubo bianco alla
valvola del pneumatico : il prodotto di
riempimento fuoriesce.
9
informazioni pratiche

172
C4-cactus_it_Chap09_info-pratiques_ed02-2014

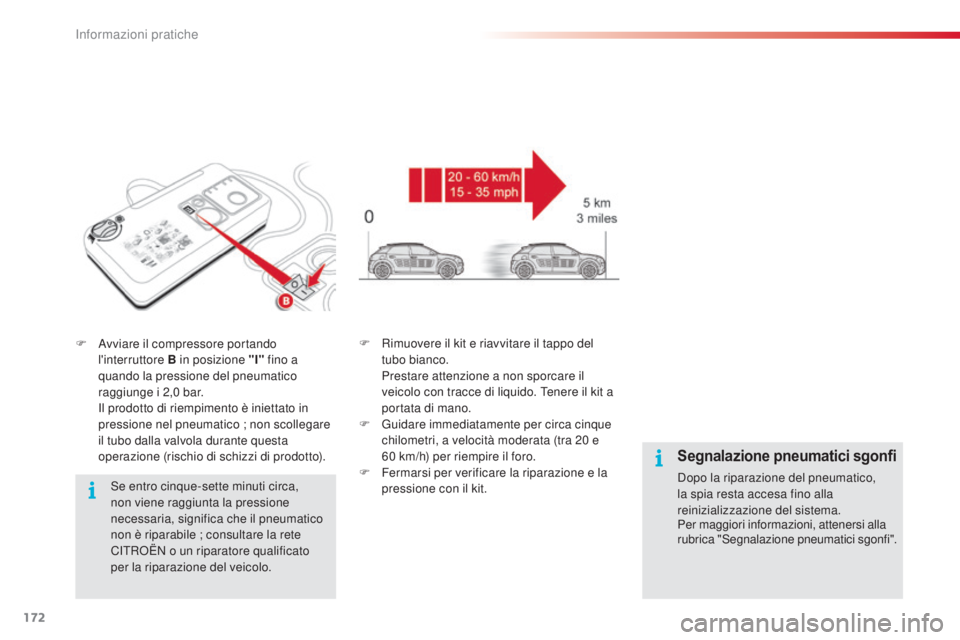

F avviare il compressore portando l'interruttore B in posizione "I" fino a
quando la pressione del pneumatico
raggiunge i 2,0


bar.


i
l p
rodotto di riempimento è iniettato in
pressione nel pneumatico ; non scollegare
il tubo dalla valvola durante questa
operazione (rischio di schizzi di prodotto).
se e

ntro cinque-sette minuti circa,
non viene raggiunta la pressione
necessaria, significa che il pneumatico
non è riparabile ; consultare la rete
C
iT

R
oË
N o un riparatore qualificato
per la riparazione del veicolo. F
R imuovere il kit e riavvitare il tappo del
tubo bianco.
P

restare attenzione a non sporcare il
veicolo con tracce di liquido. Tenere il kit a
portata di mano.
F

G
uidare immediatamente per circa cinque
chilometri, a velocità moderata (tra 20
e
60
km/h) per riempire il foro.
F

F
ermarsi per verificare la riparazione e la
pressione con il kit.
Segnalazione pneumatici sgonfi
dopo la riparazione del pneumatico,
la spia resta accesa fino alla
reinizializzazione del sistema.
Per maggiori informazioni, attenersi alla
rubrica "
se

gnalazione pneumatici sgonfi".
informazioni pratiche

173
C4-cactus_it_Chap09_info-pratiques_ed02-2014

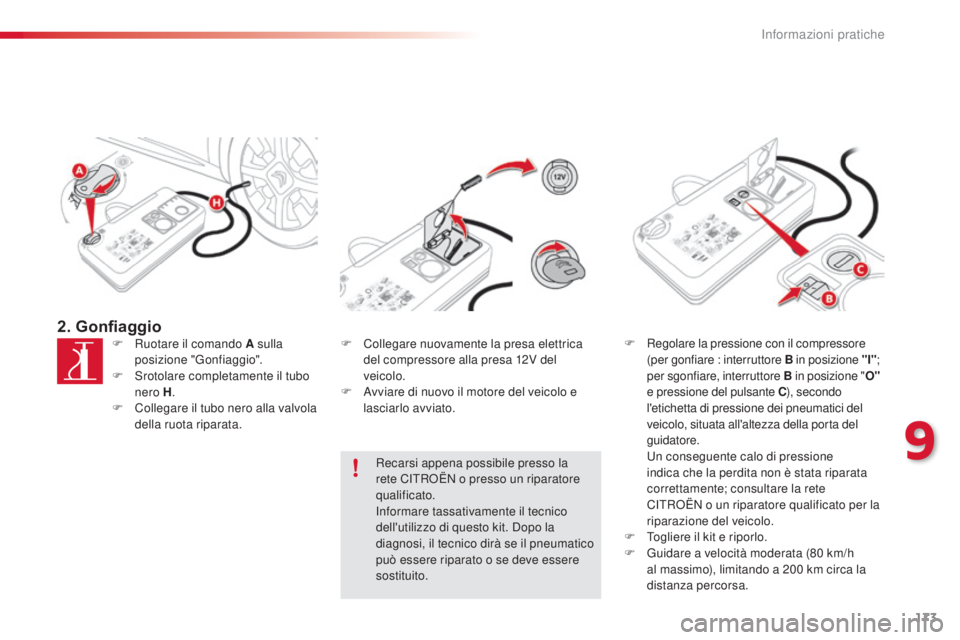

2. GonfiaggioF Ruotare il comando A sulla posizione "Gonfiaggio".
F
s
r
otolare completamente il tubo
nero H .
F

C
ollegare il tubo nero alla valvola
della ruota riparata. F
C ollegare nuovamente la presa elettrica
del compressore alla presa 12V del
veicolo.
F
a
v
viare di nuovo il motore del veicolo e
lasciarlo avviato.
Recarsi appena possibile presso la
rete C
iT

R
oË
N o presso un riparatore
qualificato.
in

formare tassativamente il tecnico
dell'utilizzo di questo kit.
d
o
po la
diagnosi, il tecnico dirà se il pneumatico
può essere riparato o se deve essere
sostituito. F R
egolare la pressione con il compressore
(per gonfiare : interruttore B in posizione "I";
per sgonfiare, interruttore B in posizione "O"
e pressione del pulsante C ), secondo
l'etichetta di pressione dei pneumatici del
veicolo, situata all'altezza della porta del
guidatore.


u
n c
onseguente calo di pressione
indica che la perdita non è stata riparata
correttamente; consultare la rete
C
iT

R
oË
N o un riparatore qualificato per la
riparazione del veicolo.
F

T
ogliere il kit e riporlo.
F

G
uidare a velocità moderata (80 km/h
al massimo), limitando a 200
km circa la
distanza percorsa.
9
informazioni pratiche

174
C4-cactus_it_Chap09_info-pratiques_ed02-2014

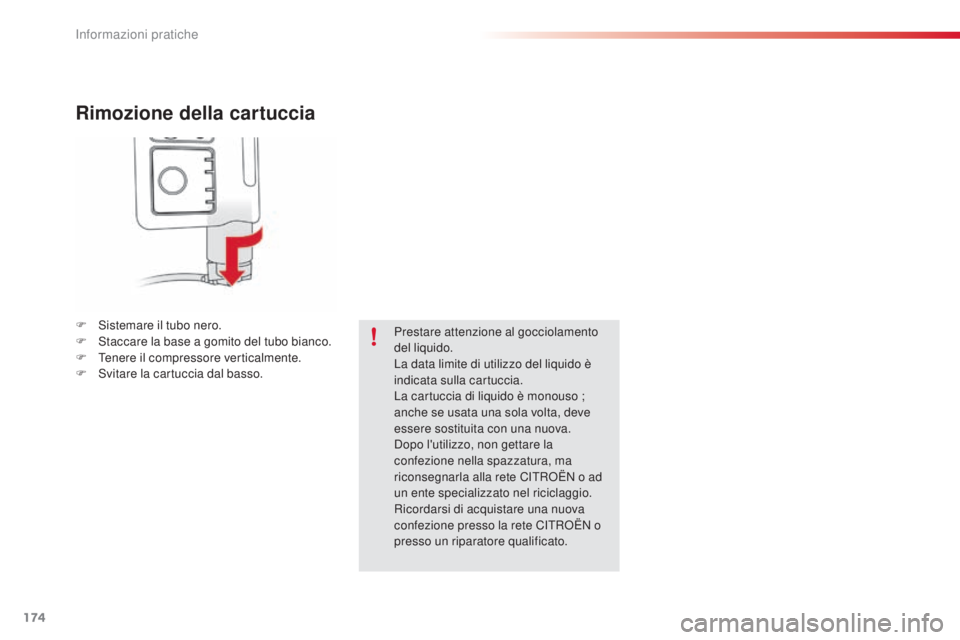

Rimozione della cartuccia
F sistemare il tubo nero.
F st accare la base a gomito del tubo bianco.
F

T
enere il compressore verticalmente.
F
s
v
itare la cartuccia dal basso. Prestare attenzione al gocciolamento
del liquido.
La data limite di utilizzo del liquido è
indicata sulla cartuccia.
La cartuccia di liquido è monouso ;
anche se usata una sola volta, deve
essere sostituita con una nuova.
do

po l'utilizzo, non gettare la
confezione nella spazzatura, ma
riconsegnarla alla rete C
iT

R
oË
N o ad
un ente specializzato nel riciclaggio.
Ricordarsi di acquistare una nuova
confezione presso la rete C
iT

R
oË
N o
presso un riparatore qualificato.
informazioni pratiche

175
C4-cactus_it_Chap09_info-pratiques_ed02-2014

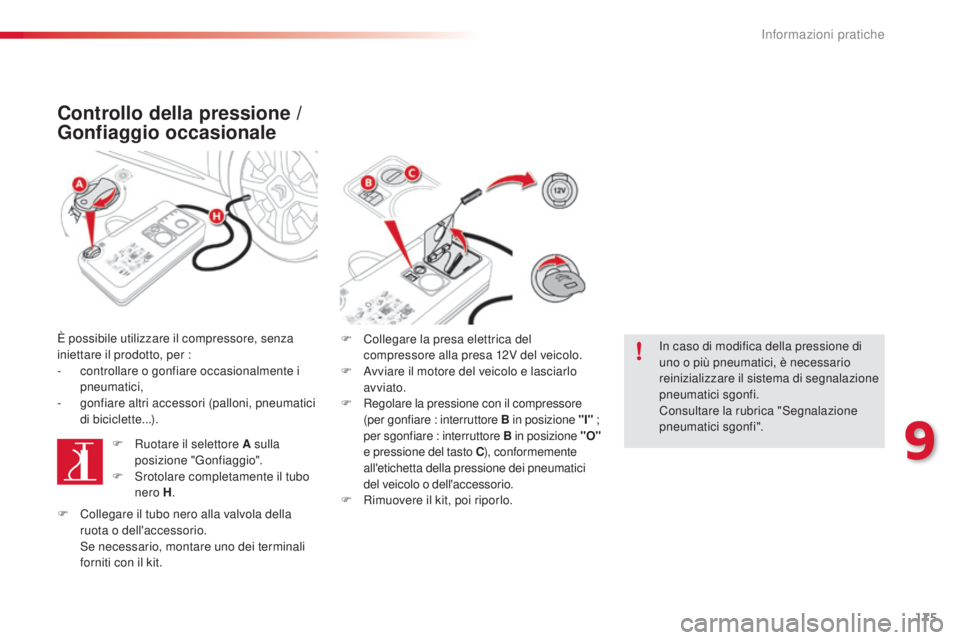

Controllo della pressione /
Gonfiaggio occasionale
È possibile utilizzare il compressore, senza
iniettare il prodotto, per :
-
c
ontrollare o gonfiare occasionalmente i
pneumatici,
-

g
onfiare altri accessori (palloni, pneumatici
di biciclette...).
F

R
uotare il selettore A sulla
posizione "Gonfiaggio".
F
s
r
otolare completamente il tubo
nero H . F
C ollegare la presa elettrica del
compressore alla presa 12V del veicolo.
F
a
v
viare il motore del veicolo e lasciarlo
avviato.
F

R
egolare la pressione con il compressore
(per gonfiare : interruttore B in posizione "I" ;
per sgonfiare : interruttore B in posizione "O"
e pressione del tasto C ), conformemente
all'etichetta della pressione dei pneumatici
del veicolo o dell'accessorio.
F

R
imuovere il kit, poi riporlo.in c aso di modifica della pressione di
uno o più pneumatici, è necessario
reinizializzare il sistema di segnalazione
pneumatici sgonfi.
Consultare la rubrica "
se

gnalazione
pneumatici sgonfi".
F

C
ollegare il tubo nero alla valvola della
ruota o dell'accessorio.


s
e n
ecessario, montare uno dei terminali
forniti con il kit.
9
informazioni pratiche

176
C4-cactus_it_Chap09_info-pratiques_ed02-2014
sostituzione di una ruota
L'attrezzatura è situata nel bagagliaio sotto al
pianale o può trovarsi, secondo la versione,
sotto al sedile del passeggero anteriore.
Accesso all'attrezzatura
Elenco dell'attrezzatura
Tutti questi attrezzi sono specifici per
questo veicolo e possono variare secondo
l'equipaggiamento. Non farne un utilizzo diverso.
1.
M
anovella di smontaggio ruote.
Pe

rmette di staccare il copricerchio e i
bulloni della ruota.
2.
C

ric con manovella integrata.
Pe

rmette il sollevamento del veicolo.
3.


a
t
trezzo per stacco dei erchietti.
Pe

rmette di rimuovere i coperchietti dei
bulloni per le ruote in lega o il coperchietto
centrale (secondo la versione).
4.


a
n
ello amovibile di traino.
Consultare la rubrica "Traino".
Modo operativo per la sostituzione di una ruota difettosa con la ruota di scorta, mediante l'attrezzatura fornita con il veicolo.
Ruota con copricerchio
Al rimontaggio della ruota
, rimontare il
copricerchio iniziando con il collocare la sua
tacca all'altezza della valvola e premendo poi
sul suo contorno con il palmo della mano.
informazioni pratiche

177
C4-cactus_it_Chap09_info-pratiques_ed02-2014
F sganciare il contenitore portaoggetti tirando.
La ruota di scorta si trova sotto al pianale del
bagagliaio.

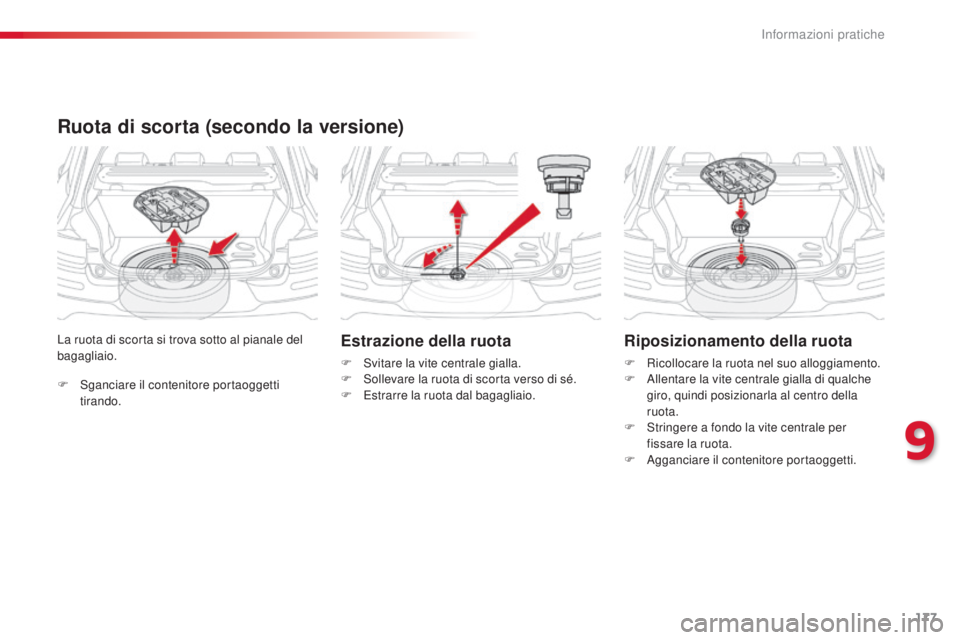

Ruota di scorta (secondo la versione)
Estrazione della ruota
F svitare la vite centrale gialla.
F
so llevare la ruota di scorta verso di sé.
F

E
strarre la ruota dal bagagliaio.
Riposizionamento della ruota
F Ricollocare la ruota nel suo alloggiamento.
F all entare la vite centrale gialla di qualche
giro, quindi posizionarla al centro della
ruota.
F
s
t
ringere a fondo la vite centrale per
fissare la ruota.
F
a
g
ganciare il contenitore portaoggetti.
9
informazioni pratiche

178
C4-cactus_it_Chap09_info-pratiques_ed02-2014

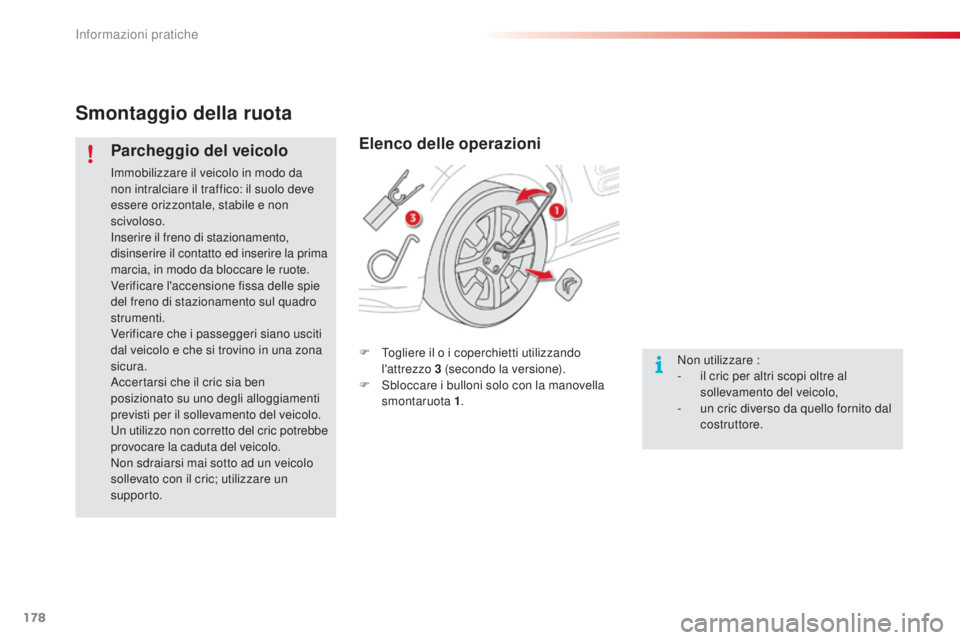

Smontaggio della ruota
Parcheggio del veicolo
immobilizzare il veicolo in modo da
non intralciare il traffico: il suolo deve
essere orizzontale, stabile e non
scivoloso.
in
serire il freno di stazionamento,
disinserire il contatto ed inserire la prima
marcia, in modo da bloccare le ruote.
Verificare l'accensione fissa delle spie
del freno di stazionamento sul quadro
strumenti.
Verificare che i passeggeri siano usciti
dal veicolo e che si trovino in una zona
sicura.
ac

certarsi che il cric sia ben
posizionato su uno degli alloggiamenti
previsti per il sollevamento del veicolo.
un u

tilizzo non corretto del cric potrebbe
provocare la caduta del veicolo.
Non sdraiarsi mai sotto ad un veicolo
sollevato con il cric; utilizzare un
supporto.
Elenco delle operazioni
F Togliere il o i coperchietti utilizzando l'attrezzo 3 (secondo la versione).
F
s
b
loccare i bulloni solo con la manovella
smontaruota 1 . Non utilizzare :
-

i
l cric per altri scopi oltre al
sollevamento del veicolo,
-

u
n cric diverso da quello fornito dal
costruttore.
