CITROEN C4 CACTUS 2015 Libretti Di Uso E manutenzione (in Italian)

149
C4-cactus_it_Chap08_securite-enfants_ed02-2014

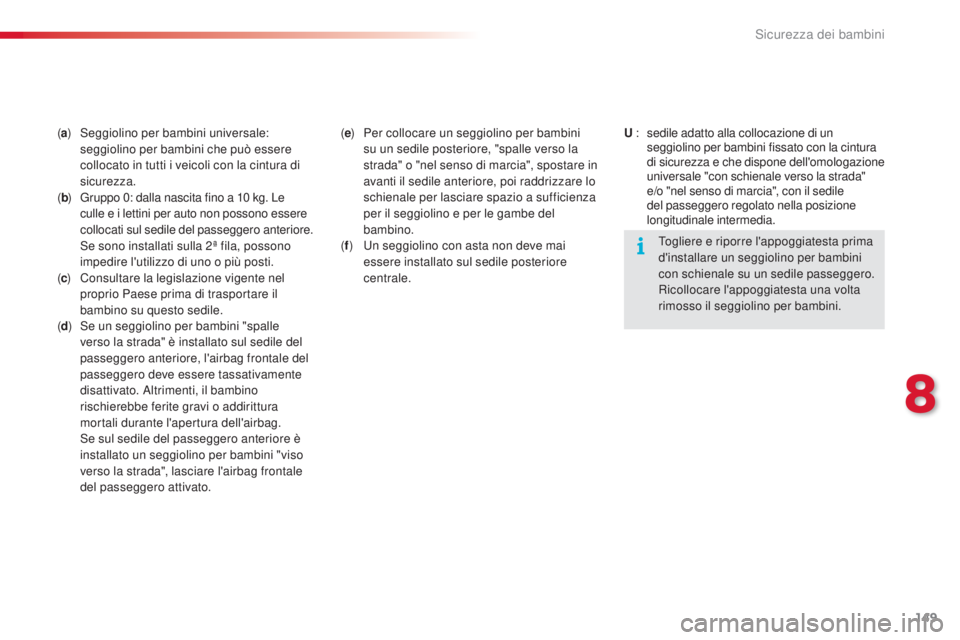

(a ) seggiolino per bambini universale:
seggiolino per bambini che può essere
collocato in tutti i veicoli con la cintura di
sicurezza.
( b )

G
ruppo 0: dalla nascita fino a 10 kg. Le
culle e i lettini per auto non possono essere
collocati sul sedile del passeggero anteriore.


s
e s
ono installati sulla 2ª fila, possono
impedire l'utilizzo di uno o più posti.
( c )

C
onsultare la legislazione vigente nel
proprio Paese prima di trasportare il
bambino su questo sedile. Togliere e riporre l'appoggiatesta prima
d'installare un seggiolino per bambini
con schienale su un sedile passeggero.
Ricollocare l'appoggiatesta una volta
rimosso il seggiolino per bambini.
U
: s edile adatto alla collocazione di un
seggiolino per bambini fissato con la cintura
di sicurezza e che dispone dell'omologazione
universale "con schienale verso la strada"
e/o "nel senso di marcia", con il sedile
del passeggero regolato nella posizione
longitudinale intermedia.
( d )
s
e u
n seggiolino per bambini "spalle
verso la strada" è installato sul sedile del
passeggero anteriore, l'airbag frontale del
passeggero deve essere tassativamente
disattivato.
a
l
trimenti, il bambino
rischierebbe ferite gravi o addirittura
mortali durante l'apertura dell'airbag.


s
e s
ul sedile del passeggero anteriore è
installato un seggiolino per bambini "viso
verso la strada", lasciare l'airbag frontale
del passeggero attivato. (
e ) Pe r collocare un seggiolino per bambini
su un sedile posteriore, "spalle verso la
strada" o "nel senso di marcia", spostare in
avanti il sedile anteriore, poi raddrizzare lo
schienale per lasciare spazio a sufficienza
per il seggiolino e per le gambe del
bambino.
( f )
u
n s
eggiolino con asta non deve mai
essere installato sul sedile posteriore
centrale.
8
sicurezza dei bambini

150
C4-cactus_it_Chap08_securite-enfants_ed02-2014
il veicolo è stato omologato secondo l'ultima
regolamentazione
isoF iX .
i

sedili, rappresentati qui sotto, sono dotati di
ancoraggi
iso
FiX
regolamentari :

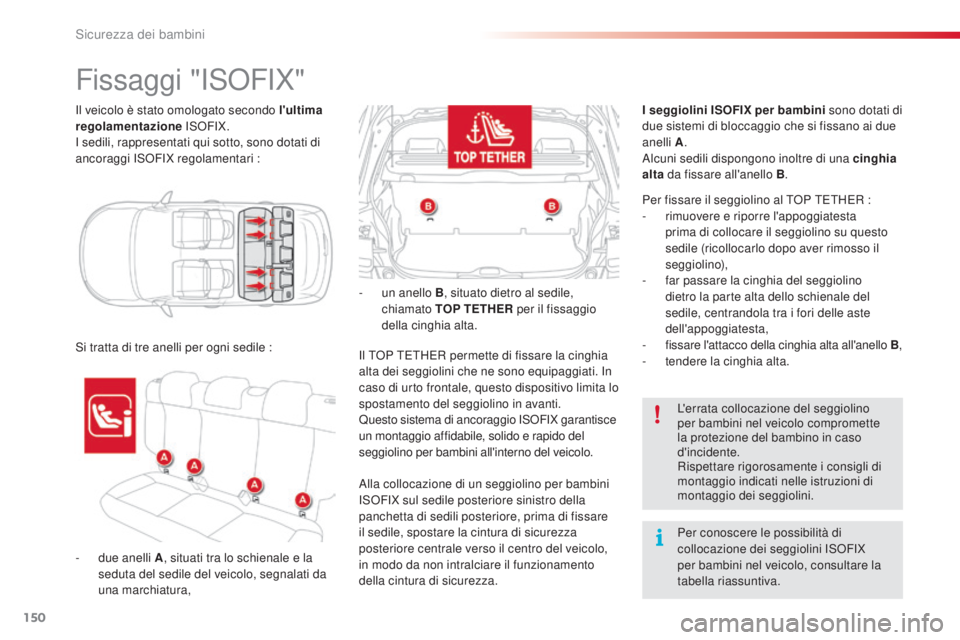

Fissaggi "isoFiX "
si tratta di tre anelli per ogni sedile : -
u
n anello B
, situato dietro al sedile,
chiamato TOP TETHER per il fissaggio
della cinghia alta.il ToP T ETHER permette di fissare la cinghia
alta dei seggiolini che ne sono equipaggiati.
i
n
c

aso di urto frontale, questo dispositivo limita lo
spostamento del seggiolino in avanti.
Questo sistema di ancoraggio
iso
FiX
garantisce
un montaggio affidabile, solido e rapido del
seggiolino per bambini all'interno del veicolo.
Per conoscere le possibilità di
collocazione dei seggiolini
iso
FiX

per bambini nel veicolo, consultare la
tabella riassuntiva. L'errata collocazione del seggiolino
per bambini nel veicolo compromette
la protezione del bambino in caso
d'incidente.
Rispettare rigorosamente i consigli di
montaggio indicati nelle istruzioni di
montaggio dei seggiolini.
al

la collocazione di un seggiolino per bambini
i

so
FiX s
ul sedile posteriore sinistro della
panchetta di sedili posteriore, prima di fissare
il sedile, spostare la cintura di sicurezza
posteriore centrale verso il centro del veicolo,
in modo da non intralciare il funzionamento
della cintura di sicurezza. I seggiolini ISOFIX per bambini
sono dotati di
due sistemi di bloccaggio che si fissano ai due
anelli A .
al
cuni sedili dispongono inoltre di una cinghia
alta da fissare all'anello B .
Per fissare il seggiolino al T
oP T
ETHER :
-
r
imuovere e riporre l'appoggiatesta
prima di collocare il seggiolino su questo
sedile (ricollocarlo dopo aver rimosso il
seggiolino),
-
f
ar passare la cinghia del seggiolino
dietro la parte alta dello schienale del
sedile, centrandola tra i fori delle aste
dell'appoggiatesta,
- f issare l'attacco della cinghia alta all'anello B
,
- t endere la cinghia alta.
-

d
ue anelli A , situati tra lo schienale e la
seduta del sedile del veicolo, segnalati da
una marchiatura,
sicurezza dei bambini

151
C4-cactus_it_Chap08_securite-enfants_ed02-2014

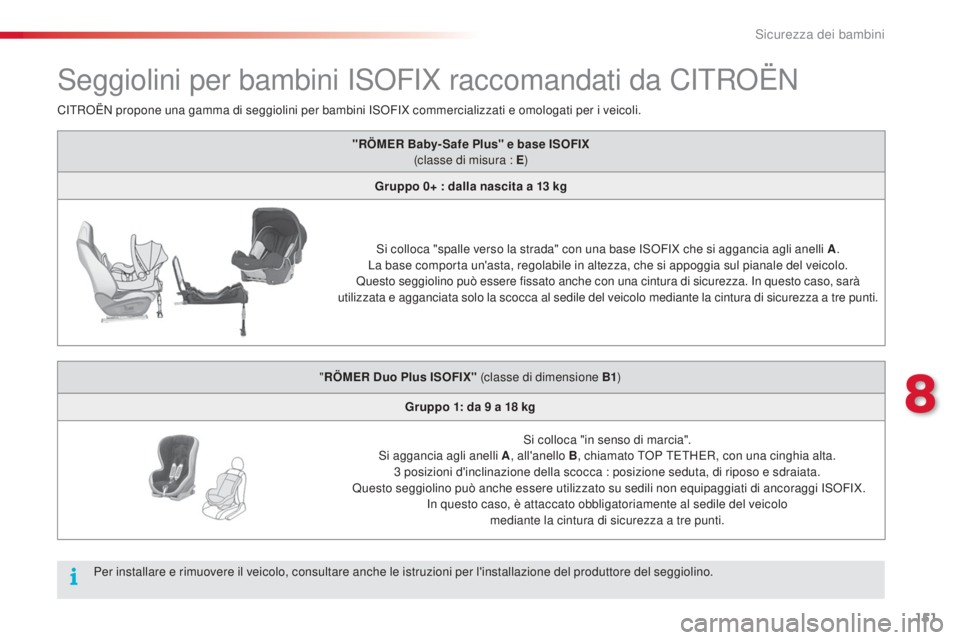

seggiolini per bambini isoFiX r accomandati da CiT RoË N
"RÖMER Baby- Safe Plus" e base ISOFIX
(classe di misura : E )
Gruppo 0+ : dalla nascita a 13
kg
si c

olloca "spalle verso la strada" con una base iso
FiX c
he si aggancia agli anelli A.
La base comporta un'asta, regolabile in altezza, che si appoggia sul pianale del veicolo.
Questo seggiolino può essere fissato anche con una cintura di sicurezza.
i
n q
uesto caso, sarà
utilizzata e agganciata solo la scocca al sedile del veicolo mediante la cintura di sicurezza a tre punti.
" RÖMER Duo Plus ISOFIX" (classe di dimensione B1 )
Gruppo 1: da 9
a 18 kg
si c

olloca "in senso di marcia".
si

aggancia agli anelli A , all'anello B, chiamato T
oP T

ETHER, con una cinghia alta.
3
posizioni d'inclinazione della scocca : posizione seduta, di riposo e sdraiata.
Questo seggiolino può anche essere utilizzato su sedili non equipaggiati di ancoraggi
iso
FiX
.
in q

uesto caso, è attaccato obbligatoriamente al sedile del veicolo mediante la cintura di sicurezza a tre punti.
C
iT

R
oË

N propone una gamma di seggiolini per bambini iso
FiX c
ommercializzati e omologati per i veicoli.
Per installare e rimuovere il veicolo, consultare anche le istruzioni per l'installazione del produttore del seggiolino.
8
sicurezza dei bambini

152
C4-cactus_it_Chap08_securite-enfants_ed02-2014

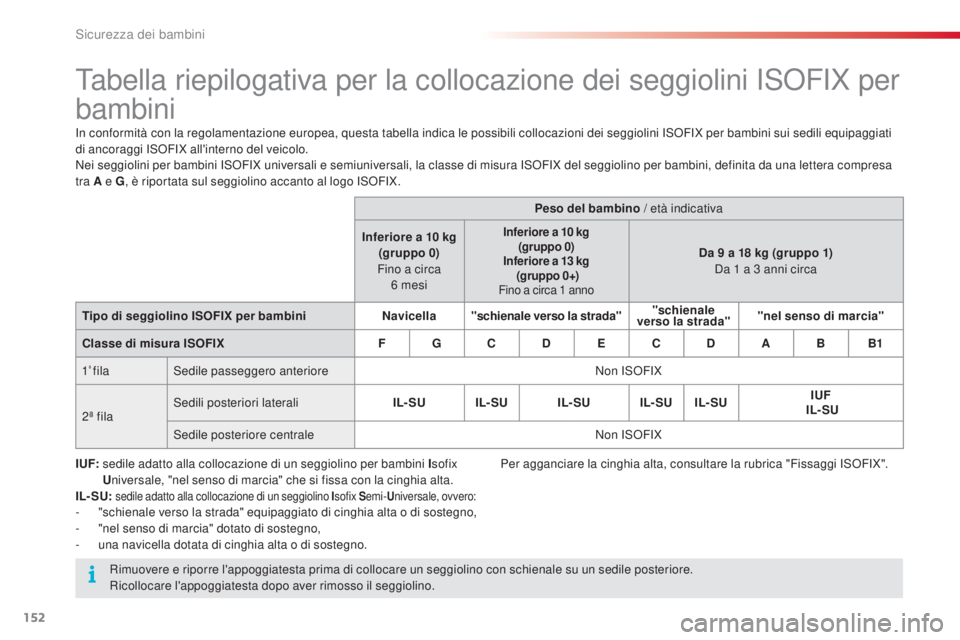

Tabella riepilogativa per la collocazione dei seggiolini isoFiX per
bambini
in conformità con la regolamentazione europea, questa tabella indica le possibili collocazioni dei seggiolini isoFiX p er bambini sui sedili equipaggiati
di ancoraggi isoFiX all'interno del veicolo.
Nei seggiolini per bambini
iso
FiX u
niversali e semiuniversali, la classe di misura iso
FiX d
el seggiolino per bambini, definita da una lettera compresa
tra A e G , è riportata sul seggiolino accanto al logo
iso
FiX
.
I UF:

s
edile adatto alla collocazione di un seggiolino per bambini I sofix
U niversale, "nel senso di marcia" che si fissa con la cinghia alta.
IL- SU:

sedile adatto alla collocazione di un seggiolino I sofix Semi- Universale, ovvero:- "schienale verso la strada" equipaggiato di cinghia alta o di sostegno,
-
" nel senso di marcia" dotato di sostegno,
-

u
na navicella dotata di cinghia alta o di sostegno. Peso del bambino / età indicativa
Inferiore a 10 kg
(gruppo 0)
Fino a circa 6 mesi
Inferiore a 10 kg
(g ruppo 0)
Inferiore a 13
kg
(gruppo 0+)
Fino a circa 1
anno
Da 9 a 18 kg (gruppo 1) da 1 a 3 anni circa
Tipo di seggiolino ISOFIX per bambini Navicella"schienale verso la strada" "schienale
verso la strada" "nel senso di marcia"
Classe di misura ISOFIX F G C D E C D A B B1
1
ª filas edile passeggero anteriore Non isoFiX
2
ª fila
s
edili posteriori laterali IL- SU IL- SU IL- SU IL- SU IL- SU IUF

IL- SU
s

edile posteriore centrale Non
iso
FiX
R

imuovere e riporre l'appoggiatesta prima di collocare un seggiolino con schienale su un sedile posteriore.
Ricollocare l'appoggiatesta dopo aver rimosso il seggiolino. Per agganciare la cinghia alta, consultare la rubrica "Fissaggi
iso
FiX
".
sicurezza dei bambini

153
C4-cactus_it_Chap08_securite-enfants_ed02-2014

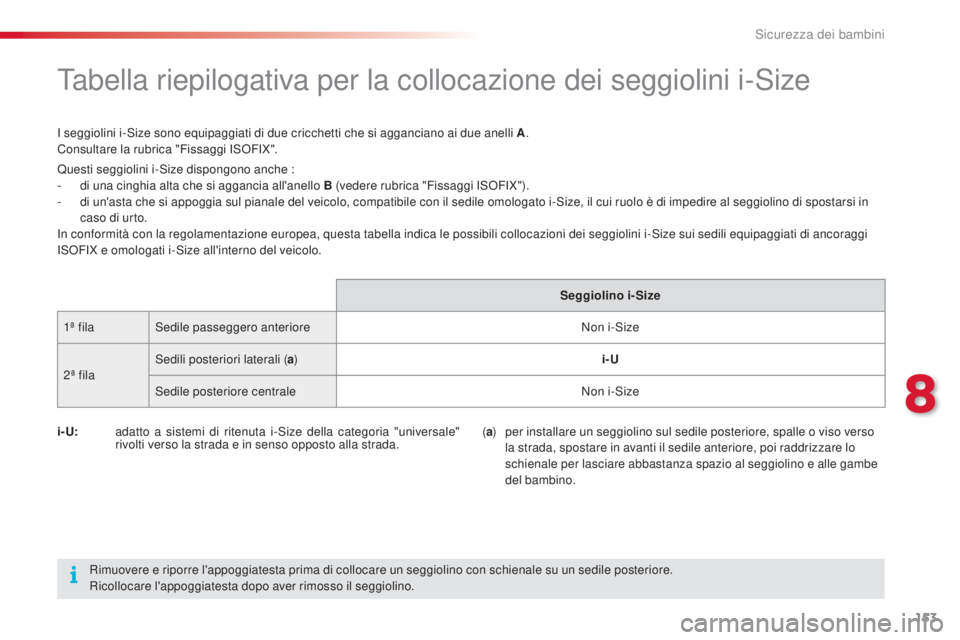

Tabella riepilogativa per la collocazione dei seggiolini i-size
i seggiolini i-size sono equipaggiati di due cricchetti che si agganciano ai due anelli A .
Consultare la rubrica "Fissaggi isoFiX ".
i- U:



a
datto a sistemi di ritenuta i-
si
ze della categoria "universale"
rivolti verso la strada e in senso opposto alla strada.
Rimuovere e riporre l'appoggiatesta prima di collocare un seggiolino con schienale su un sedile posteriore.
Ricollocare l'appoggiatesta dopo aver rimosso il seggiolino. (
a )

p
er installare un seggiolino sul sedile posteriore, spalle o viso verso
la strada, spostare in avanti il sedile anteriore, poi raddrizzare lo
schienale per lasciare abbastanza spazio al seggiolino e alle gambe
del bambino.
Questi seggiolini i-
s

ize dispongono anche :
-

d
i una cinghia alta che si aggancia all'anello B (vedere rubrica "Fissaggi iso
FiX
").
-

d
i un'asta che si appoggia sul pianale del veicolo, compatibile con il sedile omologato i-
si
ze, il cui ruolo è di impedire al seggiolino di spostarsi in
caso di urto.
in c

onformità con la regolamentazione europea, questa tabella indica le possibili collocazioni dei seggiolini i-
si
ze sui sedili equipaggiati di ancoraggi
i

so
FiX e o
mologati i-
si
ze all'interno del veicolo. Seggiolino i-Size
1ª fila
s

edile passeggero anteriore Non i-
si

ze
2ª fila
s

edili posteriori laterali ( a) i-U
s

edile posteriore centrale Non i-
si

ze
8
sicurezza dei bambini

154
C4-cactus_it_Chap08_securite-enfants_ed02-2014

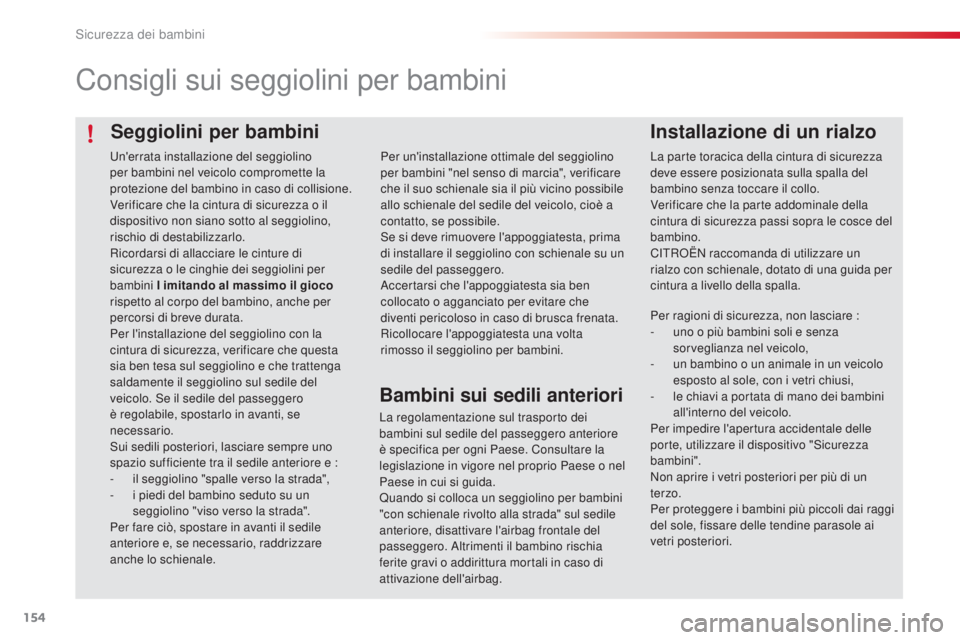

Seggiolini per bambini
Consigli sui seggiolini per bambini
Installazione di un rialzo
La parte toracica della cintura di sicurezza
deve essere posizionata sulla spalla del
bambino senza toccare il collo.
Verificare che la parte addominale della
cintura di sicurezza passi sopra le cosce del
bambino.
C
iT
R
oË
N raccomanda di utilizzare un
rialzo con schienale, dotato di una guida per
cintura a livello della spalla.
Per ragioni di sicurezza, non lasciare :
-

u
no o più bambini soli e senza
sorveglianza nel veicolo,
-

u
n bambino o un animale in un veicolo
esposto al sole, con i vetri chiusi,
-

l
e chiavi a portata di mano dei bambini
all'interno del veicolo.
Per impedire l'apertura accidentale delle
porte, utilizzare il dispositivo "
si

curezza
bambini".
Non aprire i vetri posteriori per più di un
terzo.
Per proteggere i bambini più piccoli dai raggi
del sole, fissare delle tendine parasole ai
vetri posteriori.
Bambini sui sedili anteriori
Per un'installazione ottimale del seggiolino
per bambini "nel senso di marcia", verificare
che il suo schienale sia il più vicino possibile
allo schienale del sedile del veicolo, cioè a
contatto, se possibile.
se s

i deve rimuovere l'appoggiatesta, prima
di installare il seggiolino con schienale su un
sedile del passeggero.
ac

certarsi che l'appoggiatesta sia ben
collocato o agganciato per evitare che
diventi pericoloso in caso di brusca frenata.
Ricollocare l'appoggiatesta una volta
rimosso il seggiolino per bambini.
La regolamentazione sul trasporto dei
bambini sul sedile del passeggero anteriore
è specifica per ogni Paese. Consultare la
legislazione in vigore nel proprio Paese o nel
Paese in cui si guida.
Quando si colloca un seggiolino per bambini
"con schienale rivolto alla strada" sul sedile
anteriore, disattivare l'airbag frontale del
passeggero.
a
l
trimenti il bambino rischia
ferite gravi o addirittura mortali in caso di
attivazione dell'airbag.un
'errata installazione del seggiolino
per bambini nel veicolo compromette la
protezione del bambino in caso di collisione.
Verificare che la cintura di sicurezza o il
dispositivo non siano sotto al seggiolino,
rischio di destabilizzarlo.
Ricordarsi di allacciare le cinture di
sicurezza o le cinghie dei seggiolini per
bambini l imitando al massimo il gioco
rispetto al corpo del bambino, anche per
percorsi di breve durata.
Per l'installazione del seggiolino con la
cintura di sicurezza, verificare che questa
sia ben tesa sul seggiolino e che trattenga
saldamente il seggiolino sul sedile del
veicolo.
s
e i

l sedile del passeggero
è regolabile, spostarlo in avanti, se
necessario.
su

i sedili posteriori, lasciare sempre uno
spazio sufficiente tra il sedile anteriore e :
-

i

l seggiolino "spalle verso la strada",
-

i p

iedi del bambino seduto su un
seggiolino "viso verso la strada".
Per fare ciò, spostare in avanti il sedile
anteriore e, se necessario, raddrizzare
anche lo schienale.
sicurezza dei bambini

155
C4-cactus_it_Chap08_securite-enfants_ed02-2014
sicurezza meccanica bambini
Bloccaggio
F Con la chiave di contatto, ruotare il comando rosso di un quarto di giro :
-
v

erso destra sulla porta posteriore sinistra,
-
v

erso sinistra sulla porta posteriore destra.
Sbloccaggio
F Con la chiave di contatto, ruotare il comando rosso di un quarto di giro :
-

v
erso sinistra sulla porta posteriore
sinistra,
-

v
erso destra sulla porta posteriore
destra.
di
spositivo meccanico per impedire l'apertura della porta posteriore con il comando interno.
il c

omando si trova sulla battuta di ogni porta posteriore.
8
sicurezza dei bambini

156
C4-cactus_it_Chap09_info-pratiques_ed02-2014

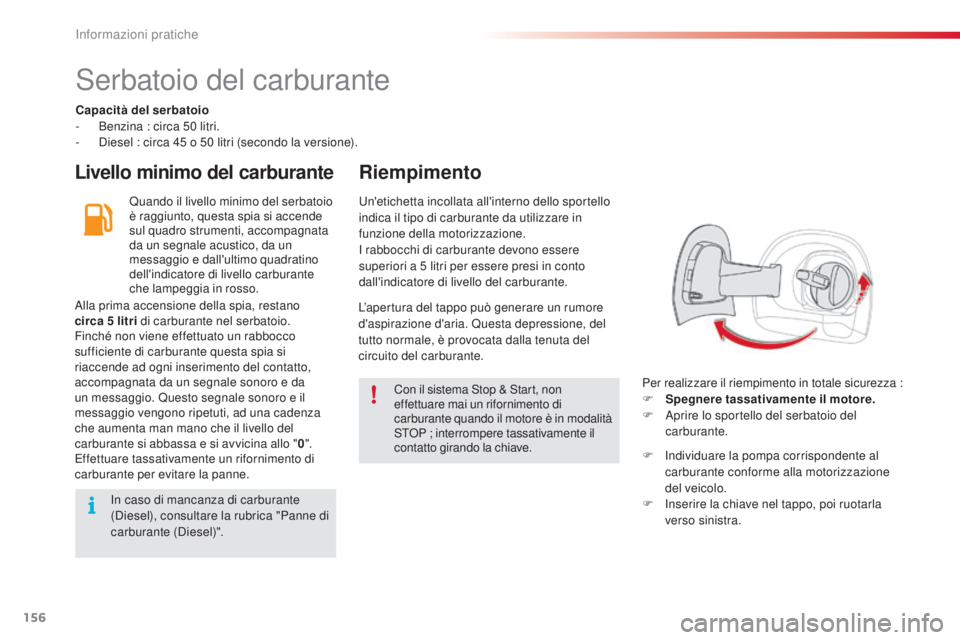

serbatoio del carburante
Capacità del serbatoio
- B enzina : circa 50 litri.
-
d
i
esel : circa 45 o 50 litri (secondo la versione).
Livello minimo del carburante Riempimento
Quando il livello minimo del serbatoio
è raggiunto, questa spia si accende
sul quadro strumenti, accompagnata
da un segnale acustico, da un
messaggio e dall'ultimo quadratino
dell'indicatore di livello carburante
che lampeggia in rosso.
Per realizzare il riempimento in totale sicurezza :
F

S
pegnere tassativamente il motore.
F
a
p
rire lo sportello del serbatoio del
carburante.un 'etichetta incollata all'interno dello sportello
indica il tipo di carburante da utilizzare in
funzione della motorizzazione.
i

rabbocchi di carburante devono essere
superiori a 5
litri per essere presi in conto
dall'indicatore di livello del carburante.
al

la prima accensione della spia, restano
circa 5

litri di carburante nel serbatoio.
Finché non viene effettuato un rabbocco
sufficiente di carburante questa spia si
riaccende ad ogni inserimento del contatto,
accompagnata da un segnale sonoro e da
un messaggio. Questo segnale sonoro e il
messaggio vengono ripetuti, ad una cadenza
che aumenta man mano che il livello del
carburante si abbassa e si avvicina allo " 0".
Effettuare tassativamente un rifornimento di
carburante per evitare la panne. L’apertura del tappo può generare un rumore
d'aspirazione d'aria. Questa depressione, del
tutto normale, è provocata dalla tenuta del
circuito del carburante.
Con il sistema
s
t
op & s
t
art, non
effettuare mai un rifornimento di
carburante quando il motore è in modalità
sToP ; i

nterrompere tassativamente il
contatto girando la chiave.
in c

aso di mancanza di carburante
(
di

esel), consultare la rubrica "Panne di
carburante (
di

esel)". F
i
n
dividuare la pompa corrispondente al
carburante conforme alla motorizzazione
del veicolo.
F
i
n
serire la chiave nel tappo, poi ruotarla
verso sinistra.
informazioni pratiche

157
C4-cactus_it_Chap09_info-pratiques_ed02-2014
F Togliere il tappo e agganciarlo alla staffa, situata sulla super ficie interna dello
sportello.
F
i
n
serire la pistola di rifornimento in battuta,
prima di attivarla per il riempimento del
serbatoio (rischio di schizzi).
F

T
enere in questa posizione per tutta la
durata dell’operazione di rifornimento.
un

a volta terminato il rifornimento :
F

R
icollocare il tappo.
F

R
uotare la chiave verso destra, poi
rimuovere il tappo.
F
s pingere lo sportello del serbatoio del
carburante per richiuderlo. Quando si effettua il pieno del serbatoio,
evitare di insistere oltre il 3° arresto della
pistola di rifornimento; ciò potrebbe
provocare dei malfunzionamenti.
il v

eicolo è equipaggiato di un catalizzatore che
riduce le sostanze nocive contenute nei gas di
scarico.
Per i motori benzina, è obbligatorio il
carburante senza piombo.
i
l bocchettone di riempimento del serbatoio
possiede un foro più stretto che non consente
l’inserimento di benzina senza piombo. La s
u
a vettura è equipaggiata di un dispositivo
di sicurezza che interrompe l'alimentazione del
carburante in caso di urto.
Interruzione dell'alimentazione
di carburante
In caso d’inserimento di carburante
non conforme alla motorizzazione
del veicolo, svuotare il serbatoio
prima di avviare il motore
9
informazioni pratiche

158
C4-cactus_it_Chap09_info-pratiques_ed02-2014

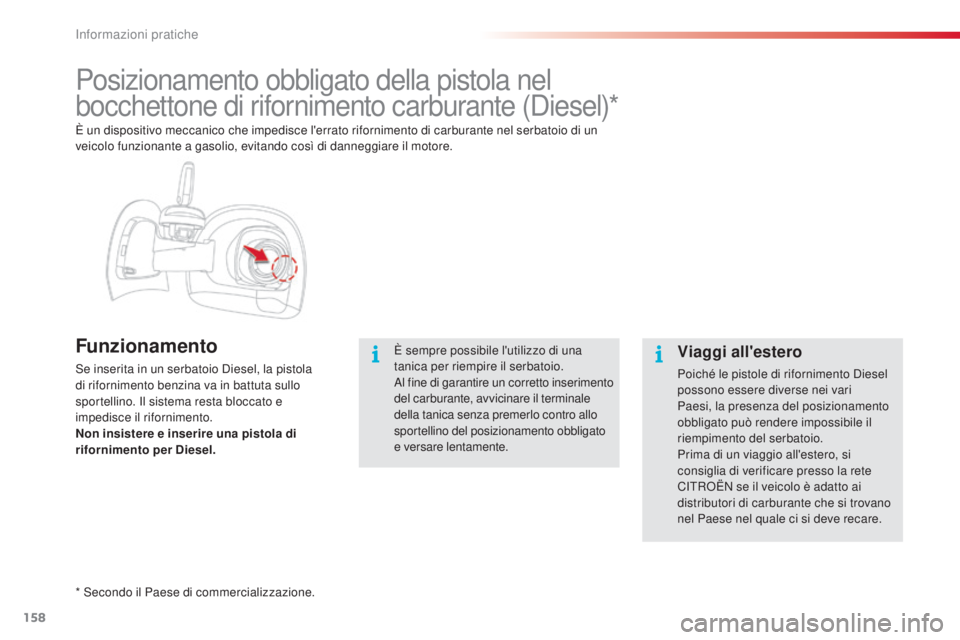

Posizionamento obbligato della pistola nel
bocchettone di rifornimento carburante (
die
sel)*
Funzionamento
se inserita in un serbatoio di esel, la pistola
di rifornimento benzina va in battuta sullo
sportellino.
i
l s
istema resta bloccato e
impedisce il rifornimento.
Non insistere e inserire una pistola di
rifornimento per Diesel.
*
s
e
condo il Paese di commercializzazione.
È un dispositivo meccanico che impedisce l'errato rifornimento di carburante nel serbatoio di un
veicolo funzionante a gasolio, evitando così di danneggiare il motore.
È sempre possibile l'utilizzo di una
tanica per riempire il serbatoio.al f ine di garantire un corretto inserimento
del carburante, avvicinare il terminale
della tanica senza premerlo contro allo
sportellino del posizionamento obbligato
e versare lentamente.Viaggi all'estero
Poiché le pistole di rifornimento di esel
possono essere diverse nei vari
Paesi, la presenza del posizionamento
obbligato può rendere impossibile il
riempimento del serbatoio.
Prima di un viaggio all'estero, si
consiglia di verificare presso la rete
C
iT

R
oË
N se il veicolo è adatto ai
distributori di carburante che si trovano
nel Paese nel quale ci si deve recare.
informazioni pratiche
