179
C4-cactus_it_Chap09_info-pratiques_ed02-2014

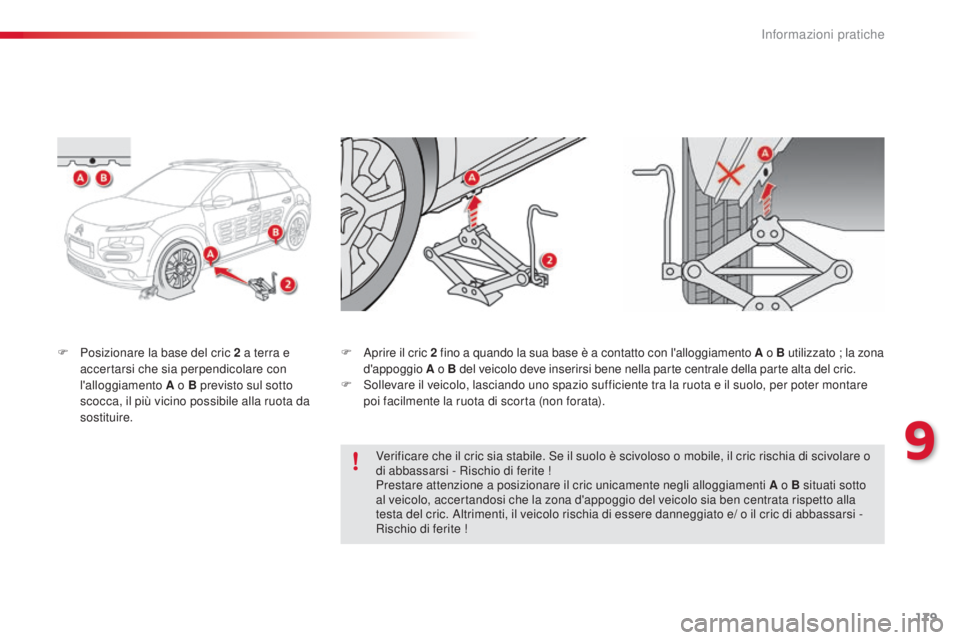

F Posizionare la base del cric 2 a terra e
accertarsi che sia perpendicolare con
l'alloggiamento A o B previsto sul sotto
scocca, il più vicino possibile alla ruota da
sostituire. F
ap rire il cric 2 f ino a quando la sua base è a contatto con l'alloggiamento A
o B utilizzato ; la zona
d'appoggio A o B del veicolo deve inserirsi bene nella parte centrale della parte alta del cric.
F
s
o
llevare il veicolo, lasciando uno spazio sufficiente tra la ruota e il suolo, per poter montare
poi facilmente la ruota di scorta (non forata).
Verificare che il cric sia stabile.
s
e i
l suolo è scivoloso o mobile, il cric rischia di scivolare o
di abbassarsi - Rischio di ferite !
Prestare attenzione a posizionare il cric unicamente negli alloggiamenti A o B situati sotto
al veicolo, accertandosi che la zona d'appoggio del veicolo sia ben centrata rispetto alla
testa del cric.
a
l
trimenti, il veicolo rischia di essere danneggiato e/ o il cric di abbassarsi -
Rischio di ferite !
9
informazioni pratiche

180
C4-cactus_it_Chap09_info-pratiques_ed02-2014

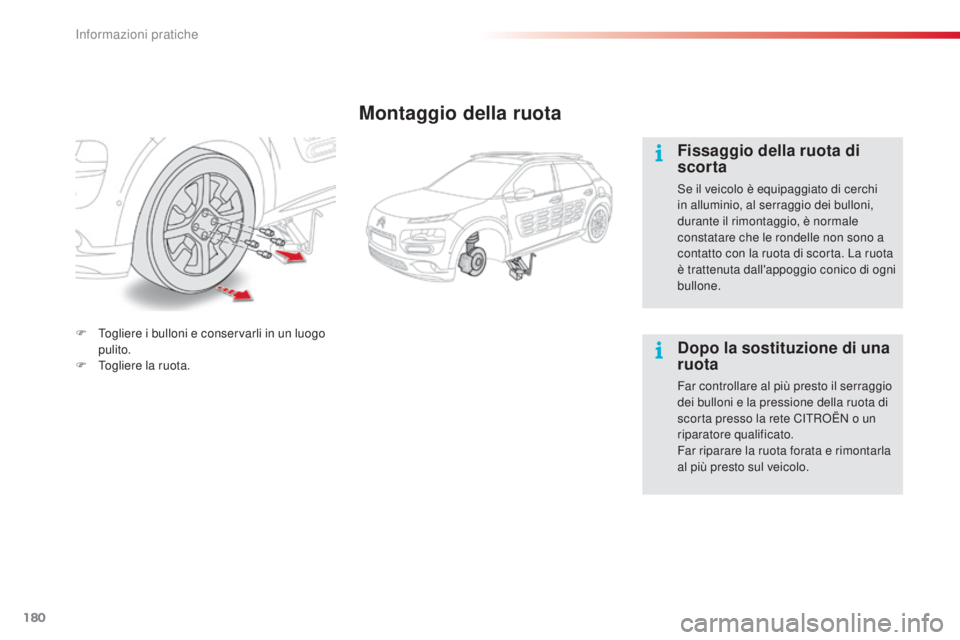

Montaggio della ruota
Fissaggio della ruota di
scorta
se il veicolo è equipaggiato di cerchi
in alluminio, al serraggio dei bulloni,
durante il rimontaggio, è normale
constatare che le rondelle non sono a
contatto con la ruota di scorta. La ruota
è trattenuta dall'appoggio conico di ogni
bullone.
Dopo la sostituzione di una
ruota
Far controllare al più presto il serraggio
dei bulloni e la pressione della ruota di
scorta presso la rete C
iT
R
oË
N o un
riparatore qualificato.
Far riparare la ruota forata e rimontarla
al più presto sul veicolo.
F

T

ogliere i bulloni e conservarli in un luogo
pulito.
F

T

ogliere la ruota.
informazioni pratiche

181
C4-cactus_it_Chap09_info-pratiques_ed02-2014

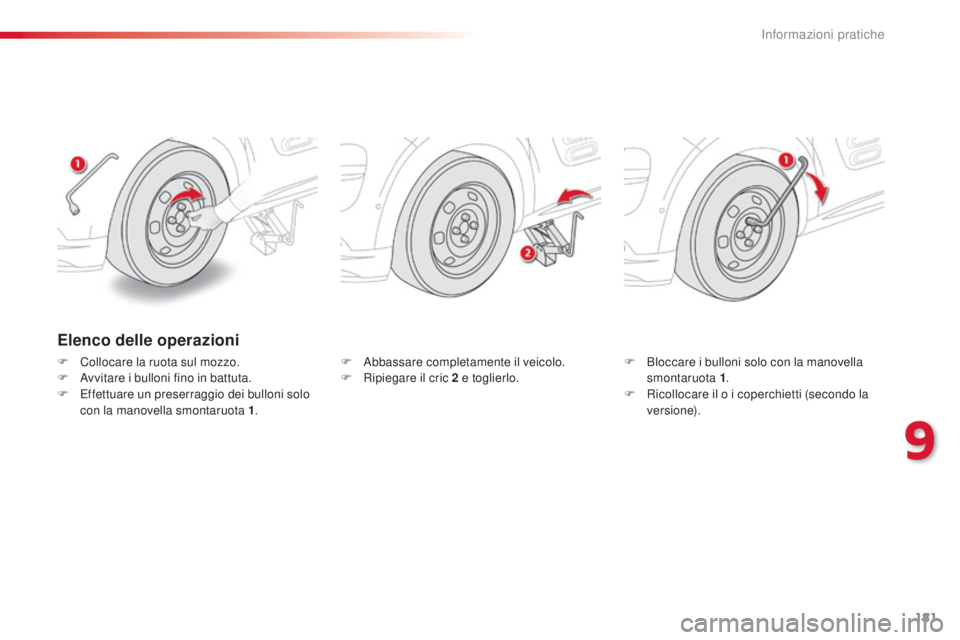

Elenco delle operazioni
F Collocare la ruota sul mozzo.
F av vitare i bulloni fino in battuta.
F

E
ffettuare un preserraggio dei bulloni solo
con la manovella smontaruota 1 .F
ab bassare completamente il veicolo.
F R ipiegare il cric 2 e toglierlo.F
B loccare i bulloni solo con la manovella
smontaruota 1 .
F

R
icollocare il o i coperchietti (secondo la
versione).
9
informazioni pratiche

182
C4-cactus_it_Chap09_info-pratiques_ed02-2014

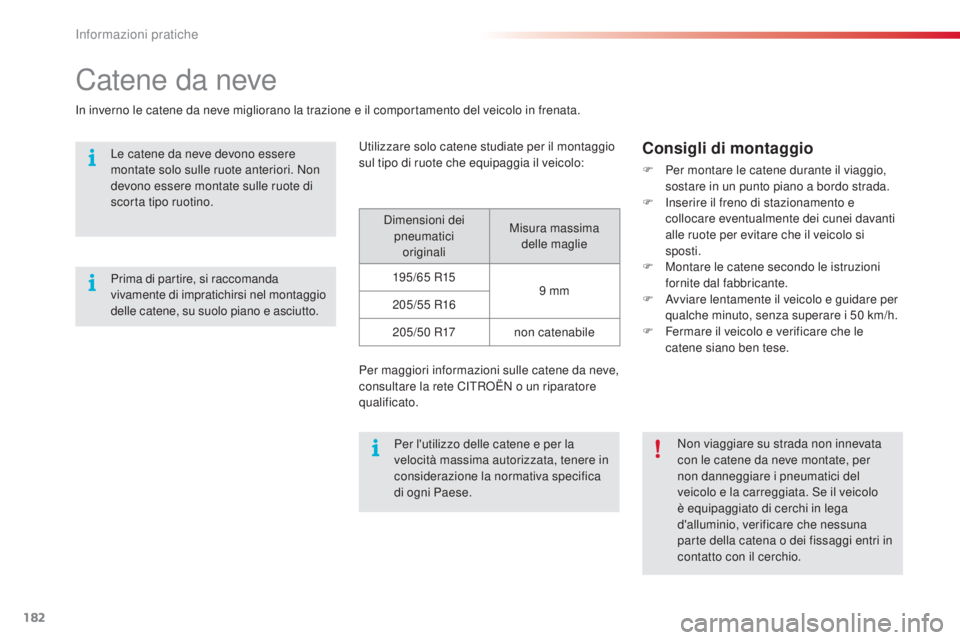

Catene da neve
in inverno le catene da neve migliorano la trazione e il comportamento del veicolo in frenata.
ut
ilizzare solo catene studiate per il montaggio
sul tipo di ruote che equipaggia il veicolo:
di

mensioni dei
pneumatici originali Misura massima
delle maglie
195/65


R159
mm
205/55


R16
205/50


R17non catenabile
Per maggiori informazioni sulle catene da neve,
consultare la rete C
iT

R
oË
N o un riparatore
qualificato.
Consigli di montaggio
F Per montare le catene durante il viaggio, sostare in un punto piano a bordo strada.
F
i
n
serire il freno di stazionamento e
collocare eventualmente dei cunei davanti
alle ruote per evitare che il veicolo si
sposti.
F

M
ontare le catene secondo le istruzioni
fornite dal fabbricante.
F
a
v
viare lentamente il veicolo e guidare per
qualche minuto, senza superare i 50
km/h.
F

F
ermare il veicolo e verificare che le
catene siano ben tese.
Per l'utilizzo delle catene e per la
velocità massima autorizzata, tenere in
considerazione la normativa specifica
di ogni Paese.
Le catene da neve devono essere
montate solo sulle ruote anteriori. Non
devono essere montate sulle ruote di
scorta tipo ruotino.
Non viaggiare su strada non innevata
con le catene da neve montate, per
non danneggiare i pneumatici del
veicolo e la carreggiata.
s
e i
l veicolo
è equipaggiato di cerchi in lega
d'alluminio, verificare che nessuna
parte della catena o dei fissaggi entri in
contatto con il cerchio.
Prima di partire, si raccomanda
vivamente di impratichirsi nel montaggio
delle catene, su suolo piano e asciutto.
informazioni pratiche

183
C4-cactus_it_Chap09_info-pratiques_ed02-2014

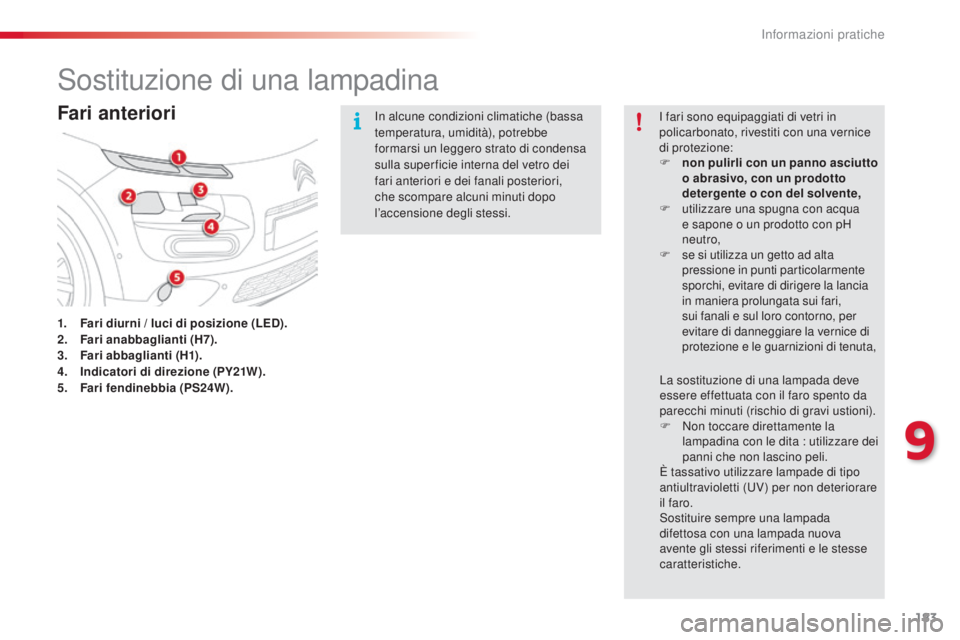

sostituzione di una lampadina
Fari anteriori
1. Fari diurni / luci di posizione (LED).
2. Fari anabbaglianti (H7).
3.
F

ari abbaglianti (H1).
4.
I

ndicatori di direzione (PY21W).
5.
F

ari fendinebbia (PS24W).
in a
lcune condizioni climatiche (bassa
temperatura, umidità), potrebbe
formarsi un leggero strato di condensa
sulla super ficie interna del vetro dei
fari anteriori e dei fanali posteriori,
che scompare alcuni minuti dopo
l’accensione degli stessi.
i
fari sono equipaggiati di vetri in
policarbonato, rivestiti con una vernice
di protezione:
F
no
n
pulirli con un panno asciutto
o abrasivo, con un prodotto
detergente o con del solvente,
F
u
tilizzare una spugna con acqua
e sapone o un prodotto con pH
neutro,
F
s
e si utilizza un getto ad alta
pressione in punti particolarmente
sporchi, evitare di dirigere la lancia
in maniera prolungata sui fari,
sui fanali e sul loro contorno, per
evitare di danneggiare la vernice di
protezione e le guarnizioni di tenuta,
La sostituzione di una lampada deve
essere effettuata con il faro spento da
parecchi minuti (rischio di gravi ustioni).
F

N
on toccare direttamente la
lampadina con le dita : utilizzare dei
panni che non lascino peli.
È tassativo utilizzare lampade di tipo
antiultravioletti (
uV

) per non deteriorare
il faro.
so

stituire sempre una lampada
difettosa con una lampada nuova
avente gli stessi riferimenti e le stesse
caratteristiche.
9
informazioni pratiche

184
C4-cactus_it_Chap09_info-pratiques_ed02-2014

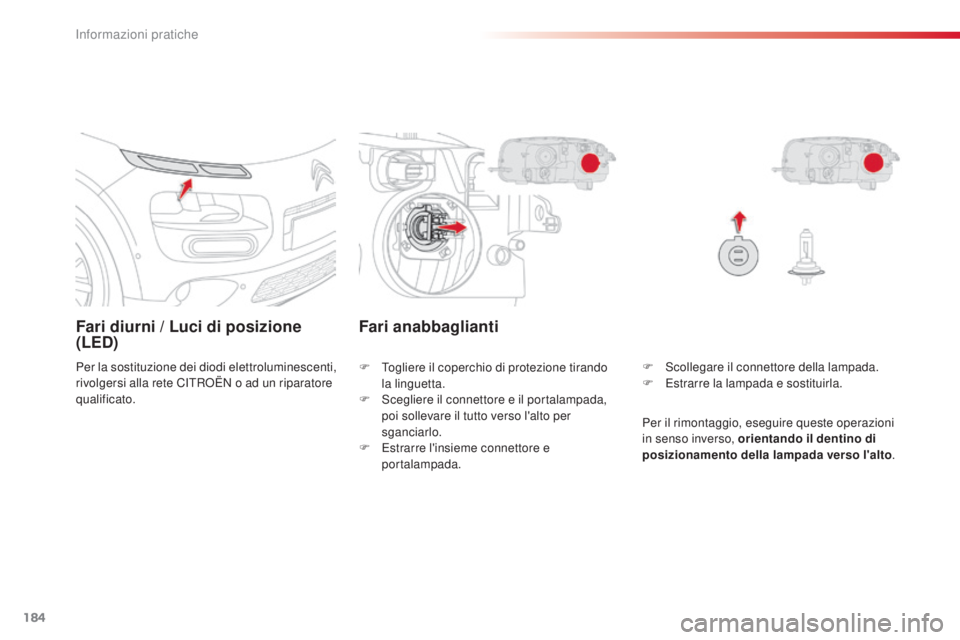

Fari diurni / Luci di posizione
(LED)
Per la sostituzione dei diodi elettroluminescenti,
rivolgersi alla rete CiTRoË N o ad un riparatore
qualificato. F
sc ollegare il connettore della lampada.
F

E
strarre la lampada e sostituirla.
Fari anabbaglianti
F Togliere il coperchio di protezione tirando la linguetta.
F
s
c
egliere il connettore e il portalampada,
poi sollevare il tutto verso l'alto per
sganciarlo.
F

E
strarre l'insieme connettore e
portalampada. Per il rimontaggio, eseguire queste operazioni
in senso inverso, orientando il dentino di
posizionamento della lampada verso l'alto
.
informazioni pratiche

185
C4-cactus_it_Chap09_info-pratiques_ed02-2014

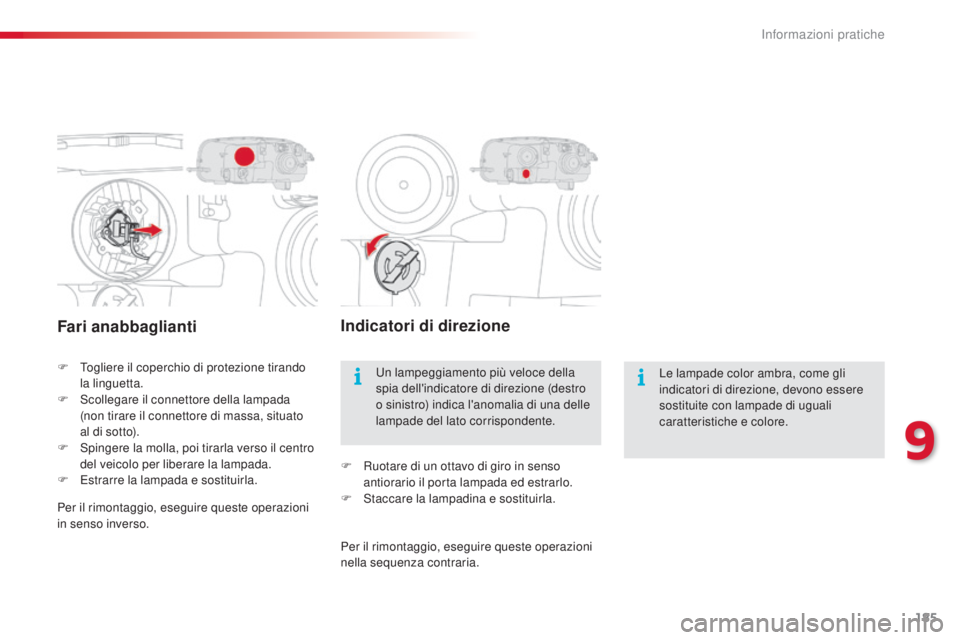

Fari anabbaglianti
F Togliere il coperchio di protezione tirando la linguetta.
F
s
c
ollegare il connettore della lampada
(non tirare il connettore di massa, situato
al di sotto).
F
s
p
ingere la molla, poi tirarla verso il centro
del veicolo per liberare la lampada.
F

E
strarre la lampada e sostituirla.
Indicatori di direzione
Le lampade color ambra, come gli
indicatori di direzione, devono essere
sostituite con lampade di uguali
caratteristiche e colore.un
lampeggiamento più veloce della
spia dell'indicatore di direzione (destro
o sinistro) indica l'anomalia di una delle
lampade del lato corrispondente.
F

R

uotare di un ottavo di giro in senso
antiorario il porta lampada ed estrarlo.
F
s
t

accare la lampadina e sostituirla.
Per il rimontaggio, eseguire queste operazioni
in senso inverso.
Per il rimontaggio, eseguire queste operazioni
nella sequenza contraria.
9
informazioni pratiche

186
C4-cactus_it_Chap09_info-pratiques_ed02-2014

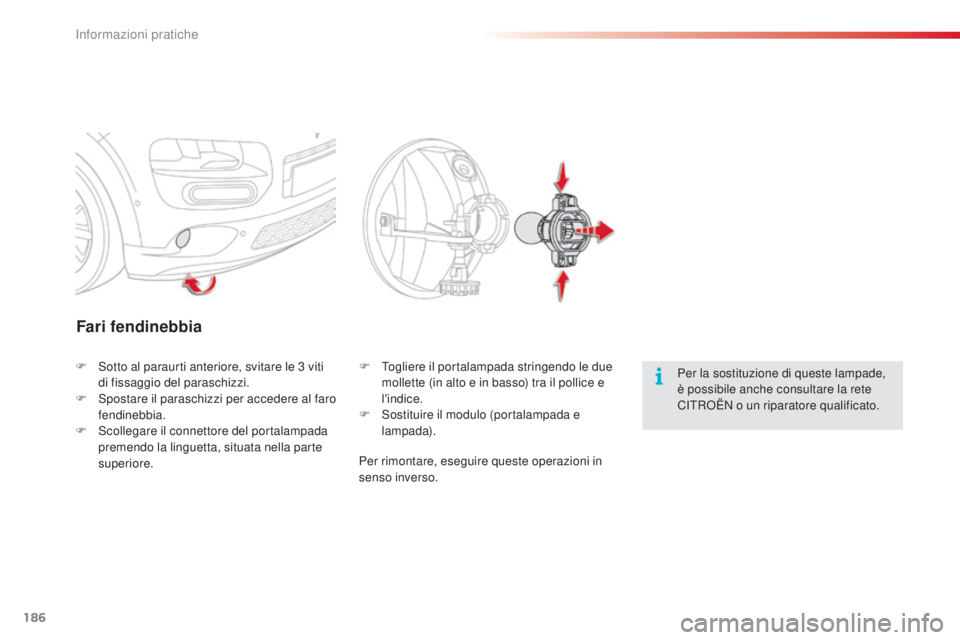

Fari fendinebbia
Per la sostituzione di queste lampade,
è possibile anche consultare la rete
C
iT
R
oË
N o un riparatore qualificato.
F
so
tto al paraurti anteriore, svitare le 3

viti
di fissaggio del paraschizzi.
F
s
p

ostare il paraschizzi per accedere al faro
fendinebbia.
F
s
c

ollegare il connettore del portalampada
premendo la linguetta, situata nella parte
superiore. F
T
ogliere il portalampada stringendo le due
mollette (in alto e in basso) tra il pollice e
l'indice.
F
s
o

stituire il modulo (portalampada e
lampada).
Per rimontare, eseguire queste operazioni in
senso inverso.
informazioni pratiche

187
C4-cactus_it_Chap09_info-pratiques_ed02-2014

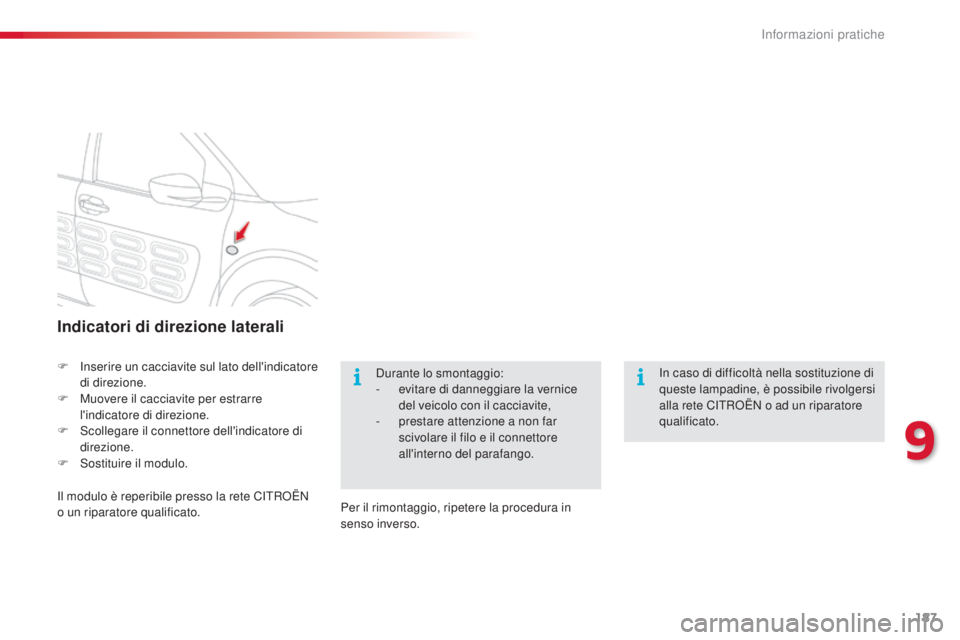

Indicatori di direzione laterali
F inserire un cacciavite sul lato dell'indicatore di direzione.
F

M
uovere il cacciavite per estrarre
l'indicatore di direzione.
F
s
c
ollegare il connettore dell'indicatore di
direzione.
F
s
o
stituire il modulo.
il m

odulo è reperibile presso la rete C
iT
R
oË
N
o un riparatore qualificato. Per il rimontaggio, ripetere la procedura in
senso inverso.du
rante lo smontaggio:
-

e
vitare di danneggiare la vernice
del veicolo con il cacciavite,
-

p
restare attenzione a non far
scivolare il filo e il connettore
all'interno del parafango.in c aso di difficoltà nella sostituzione di
queste lampadine, è possibile rivolgersi
alla rete C
iT

R
oË
N o ad un riparatore
qualificato.
9
informazioni pratiche

188
C4-cactus_it_Chap09_info-pratiques_ed02-2014

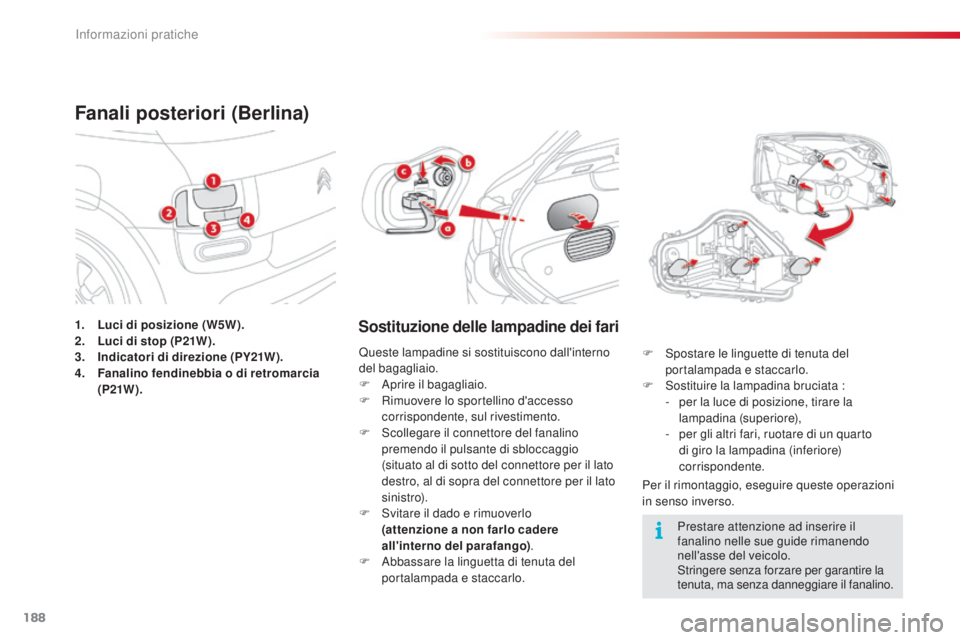

1. Luci di posizione (W5W).
2. Luci di stop (P21W).
3.
I

ndicatori di direzione (PY21W).
4.
F

analino fendinebbia o di retromarcia
(P21W ).
Fanali posteriori (Berlina)
Sostituzione delle lampadine dei fari
Per il rimontaggio, eseguire queste operazioni
in senso inverso. F s
p
ostare le linguette di tenuta del
portalampada e staccarlo.
F s
o
stituire la lampadina bruciata :
-
p
er la luce di posizione, tirare la
lampadina (superiore),
-
p
er gli altri fari, ruotare di un quarto
di giro la lampadina (inferiore)
corrispondente.
Queste lampadine si sostituiscono dall'interno
del bagagliaio.
F
a
p

rire il bagagliaio.
F

R

imuovere lo sportellino d'accesso
corrispondente, sul rivestimento.
F
s
c

ollegare il connettore del fanalino
premendo il pulsante di sbloccaggio
(situato al di sotto del connettore per il lato
destro, al di sopra del connettore per il lato
s i ni st r o).
F
s
v

itare il dado e rimuoverlo
(attenzione a non farlo cadere
all'interno del parafango) .
F
a
b

bassare la linguetta di tenuta del
portalampada e staccarlo. Prestare attenzione ad inserire il
fanalino nelle sue guide rimanendo
nell'asse del veicolo.
st

ringere senza forzare per garantire la
tenuta, ma senza danneggiare il fanalino.
