Carico massimo ripartito sulle barre del
tetto per un'altezza di carico che non
superi i 40 cm. : 80 kg.
Questo valore può essere modificato,
verificare il carico massimo indicato
nelle istruzioni fornite con le barre del
tetto.
se l

'altezza supera i 40 cm, adattare la
velocità del veicolo al tipo di strada, per
non danneggiare le barre e i fissaggi sul
veicolo.
Consultare la legislazione nazionale al
fine di rispettare la regolamentazione
del trasporto di oggetti più lunghi del
veicolo.

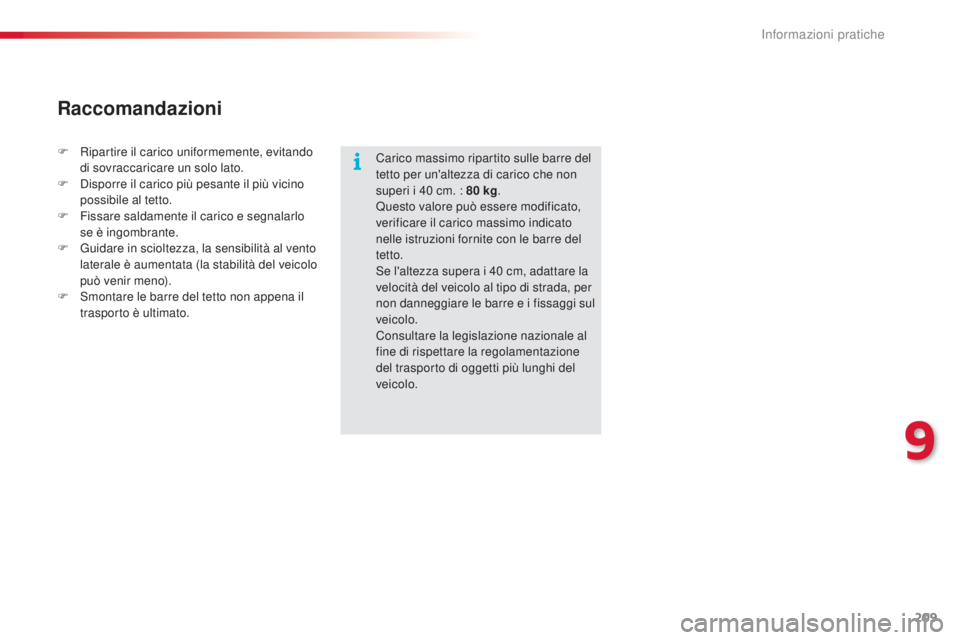

Raccomandazioni
F Ripartire il carico uniformemente, evitando di sovraccaricare un solo lato.
F
d
i
sporre il carico più pesante il più vicino
possibile al tetto.
F

F
issare saldamente il carico e segnalarlo
se è ingombrante.
F

G
uidare in scioltezza, la sensibilità al vento
laterale è aumentata (la stabilità del veicolo
può venir meno).
F
s
m
ontare le barre del tetto non appena il
trasporto è ultimato.
9
informazioni pratiche

210
C4-cactus_it_Chap09_info-pratiques_ed02-2014

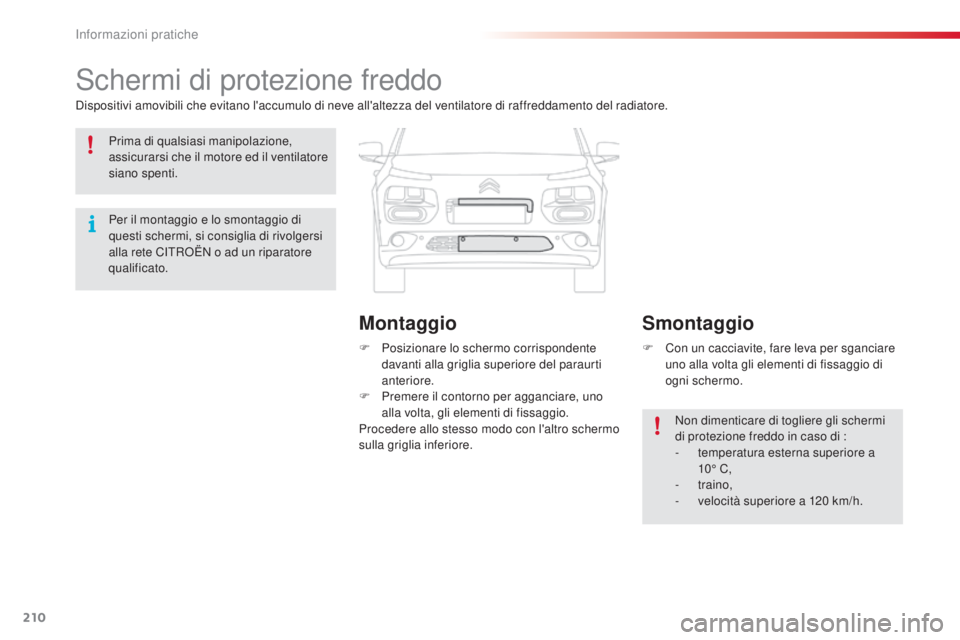

schermi di protezione freddo
dispositivi amovibili che evitano l'accumulo di neve all'altezza del ventilatore di raffreddamento del radiatore.F
P
osizionare lo schermo corrispondente
davanti alla griglia superiore del paraurti
anteriore.
F

P
remere il contorno per agganciare, uno
alla volta, gli elementi di fissaggio.
Procedere allo stesso modo con l'altro schermo
sulla griglia inferiore. F

C
on un cacciavite, fare leva per sganciare
uno alla volta gli elementi di fissaggio di
ogni schermo.
Non dimenticare di togliere gli schermi
di protezione freddo in caso di :
-

t
emperatura esterna superiore a
10° C,
-


traino,
-

v
elocità superiore a 120 km/h.
Smontaggio
Montaggio
Prima di qualsiasi manipolazione,
assicurarsi che il motore ed il ventilatore
siano spenti.
Per il montaggio e lo smontaggio di
questi schermi, si consiglia di rivolgersi
alla rete C
iT

R
oË
N o ad un riparatore
qualificato.
informazioni pratiche

211
C4-cactus_it_Chap09_info-pratiques_ed02-2014
Realizzate in TPu (Poliuretano Termoplastico)
con bolle d'aria sulle protezioni laterali, fungono
da ammortizzatori.
si

tuate sulle superfici laterali, anteriore
e posteriore del veicolo, proteggono la
carrozzeria attenuando urti di piccola entità :
colpi durante i parcheggi, sportellate, graffi, ...
Queste protezioni colorate, rafforzano anche
l'estetica del veicolo.

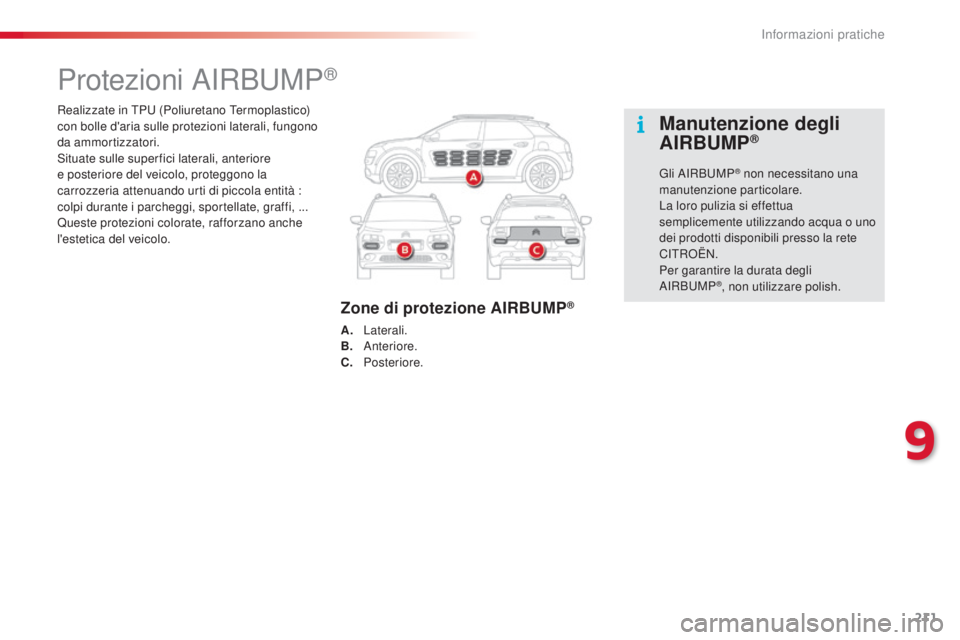

Protezioni aiR BuM P®
Zone di protezione AIRBUMP®
A. Laterali.
B. an teriore.
C.


Posteriore.
Manutenzione degli
AIRBUMP®
Gli aiRBu MP® non necessitano una
manutenzione particolare.
La loro pulizia si effettua
semplicemente utilizzando acqua o uno
dei prodotti disponibili presso la rete
C
i
TR
oË

N.
Per garantire la durata degli
a

i
RBu

MP
®, non utilizzare polish.
9
informazioni pratiche

212
C4-cactus_it_Chap09_info-pratiques_ed02-2014

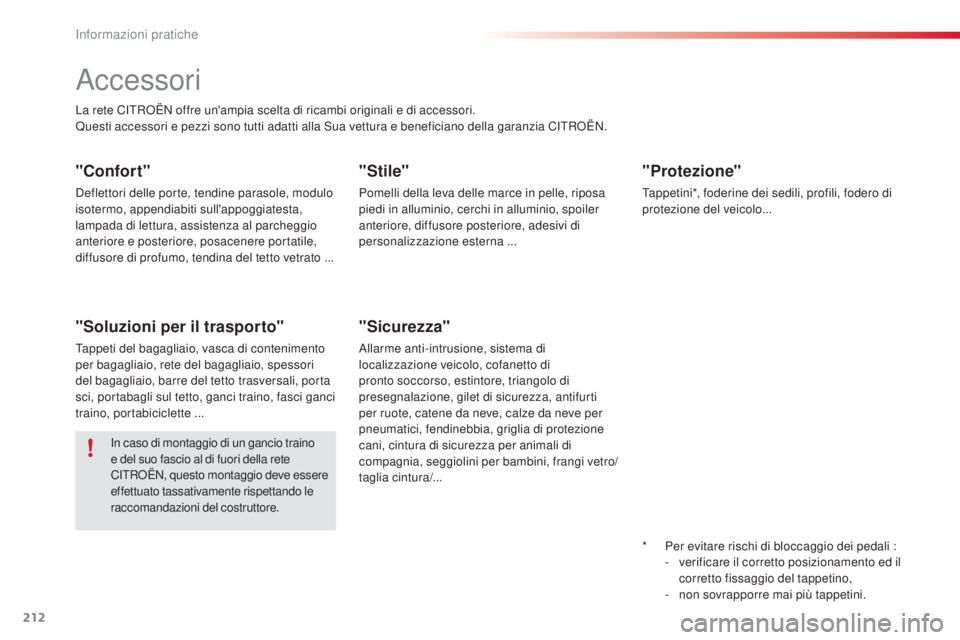

accessori
La rete CiTRoË N offre un'ampia scelta di ricambi originali e di accessori.
Questi accessori e pezzi sono tutti adatti alla su a vettura e beneficiano della garanzia CiT RoË N.
"Confort"
deflettori delle porte, tendine parasole, modulo
isotermo, appendiabiti sull'appoggiatesta,
lampada di lettura, assistenza al parcheggio
anteriore e posteriore, posacenere portatile,
diffusore di profumo, tendina del tetto vetrato ...
"Soluzioni per il trasporto"
Tappeti del bagagliaio, vasca di contenimento
per bagagliaio, rete del bagagliaio, spessori
del bagagliaio, barre del tetto trasversali, porta
sci, portabagli sul tetto, ganci traino, fasci ganci
traino, portabiciclette ...
"Stile"
Pomelli della leva delle marce in pelle, riposa
piedi in alluminio, cerchi in alluminio, spoiler
anteriore, diffusore posteriore, adesivi di
personalizzazione esterna ...
"Sicurezza"
allarme anti-intrusione, sistema di
localizzazione veicolo, cofanetto di
pronto soccorso, estintore, triangolo di
presegnalazione, gilet di sicurezza, antifurti
per ruote, catene da neve, calze da neve per
pneumatici, fendinebbia, griglia di protezione
cani, cintura di sicurezza per animali di
compagnia, seggiolini per bambini, frangi vetro/
taglia cintura/...
"Protezione"
Tappetini*, foderine dei sedili, profili, fodero di
protezione del veicolo...
in c

aso di montaggio di un gancio traino
e del suo fascio al di fuori della rete
C
iT

R
oË

N, questo montaggio deve essere
effettuato tassativamente rispettando le
raccomandazioni del costruttore.
*

Pe
r evitare rischi di bloccaggio dei pedali :
-

v
erificare il corretto posizionamento ed il
corretto fissaggio del tappetino,
-

n
on sovrapporre mai più tappetini.
informazioni pratiche

213
C4-cactus_it_Chap09_info-pratiques_ed02-2014
il montaggio di un equipaggiamento o di
un accessorio elettrico non omologato
da C
iT
R
oË
N, può provocare una panne
al sistema elettronico del veicolo ed un
consumo eccessivo.
Rivolgersi ad un rappresentante della
marca C
iT

R
oË
N per conoscere la
gamma di equipaggiamenti o accessori
omologati.
Installazione di trasmettitori
per radiocomunicazione
Prima dell'installazione di trasmettitori
per radiocomunicazione in post-
vendita, con antenna esterna sul
veicolo, consultare la Rete C
iT

R
oË
N
che comunicherà le caratteristiche
degli stessi (banda di frequenza,
potenza massima d'uscita, posizione
dell'antenna, condizioni specifiche
d'installazione) che possono essere
montati, secondo la
d
i
rettiva
Compatibilità Elettromagnetica
au

tomotive (2004/104/CE).
in f
unzione della legislazione in vigore
nel Paese, alcuni equipaggiamenti di
sicurezza possono essere obbligatori :
gilet di sicurezza, triangoli di
presegnalazione, etilometri, lampadine,
fusibili di ricambio, estintore, cofanetto
di pronto soccorso, fasce di protezione
nella parte posteriore del veicolo.

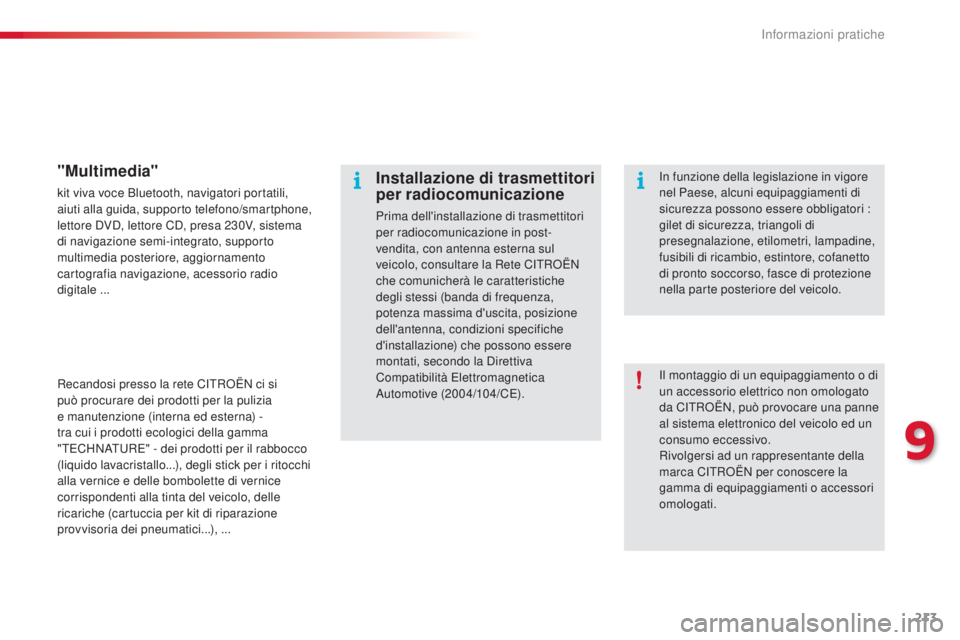

"Multimedia"
kit viva voce Bluetooth, navigatori portatili,
aiuti alla guida, supporto telefono/smartphone,
lettore
d
Vd, l
ettore C
d, p
resa 230V, sistema
di navigazione semi-integrato, supporto
multimedia posteriore, aggiornamento
cartografia navigazione, acessorio radio
digitale ...
Recandosi presso la rete C
iT

R
oË
N ci si
può procurare dei prodotti per la pulizia
e manutenzione (interna ed esterna) -
tra cui i prodotti ecologici della gamma
"TECHN
aTuR

E" - dei prodotti per il rabbocco
(liquido lavacristallo...), degli stick per i ritocchi
alla vernice e delle bombolette di vernice
corrispondenti alla tinta del veicolo, delle
ricariche (cartuccia per kit di riparazione
provvisoria dei pneumatici...), ...
9
informazioni pratiche

214
C4-cactus_it_Chap09_info-pratiques_ed02-2014

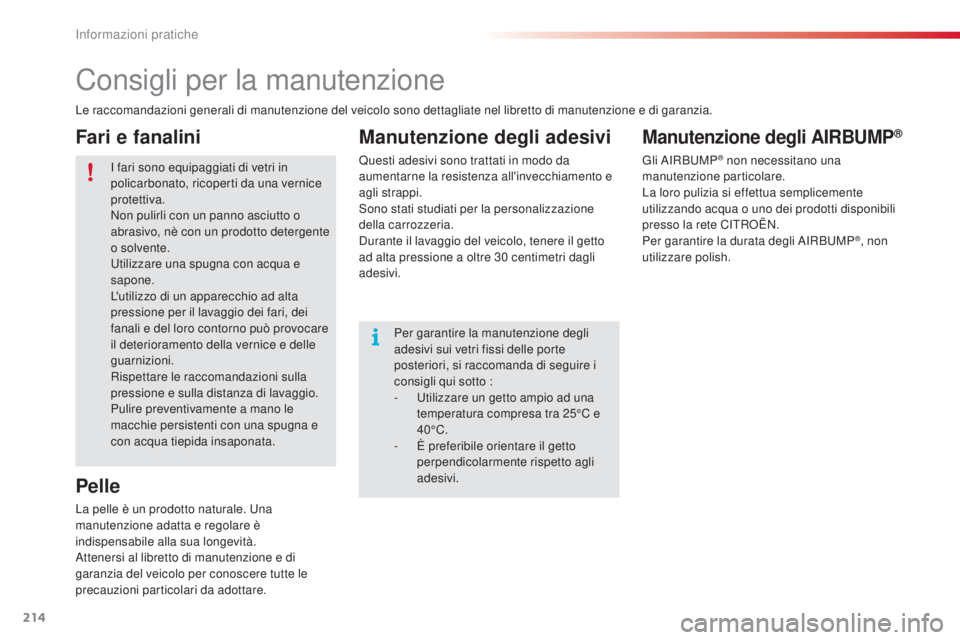

Consigli per la manutenzione
Le raccomandazioni generali di manutenzione del veicolo sono dettagliate nel libretto di manutenzione e di garanzia.
i
fari sono equipaggiati di vetri in
policarbonato, ricoperti da una vernice
protettiva.
Non pulirli con un panno asciutto o
abrasivo, nè con un prodotto detergente
o solvente.
ut

ilizzare una spugna con acqua e
sapone.
L'utilizzo di un apparecchio ad alta
pressione per il lavaggio dei fari, dei
fanali e del loro contorno può provocare
il deterioramento della vernice e delle
guarnizioni.
Rispettare le raccomandazioni sulla
pressione e sulla distanza di lavaggio.
Pulire preventivamente a mano le
macchie persistenti con una spugna e
con acqua tiepida insaponata. Per garantire la manutenzione degli
adesivi sui vetri fissi delle porte
posteriori, si raccomanda di seguire i
consigli qui sotto :
-
u
t
ilizzare un getto ampio ad una
temperatura compresa tra 25°C e
40°C.
-

È p
referibile orientare il getto
perpendicolarmente rispetto agli
adesivi.
Pelle Manutenzione degli adesivi
Questi adesivi sono trattati in modo da
aumentarne la resistenza all'invecchiamento e
agli strappi.
so

no stati studiati per la personalizzazione
della carrozzeria.
du

rante il lavaggio del veicolo, tenere il getto
ad alta pressione a oltre 30
centimetri dagli
adesivi.
La pelle è un prodotto naturale.
u
n

a
manutenzione adatta e regolare è
indispensabile alla sua longevità.
at

tenersi al libretto di manutenzione e di
garanzia del veicolo per conoscere tutte le
precauzioni particolari da adottare.
Fari e fanaliniManutenzione degli AIRBUMP®
Gli aiRBu MP® non necessitano una
manutenzione particolare.
La loro pulizia si effettua semplicemente
utilizzando acqua o uno dei prodotti disponibili
presso la rete C
iT

R
oË
N.
Per garantire la durata degli
ai
R
B
uM
P
®, non
utilizzare polish.
informazioni pratiche

215
C4-cactus_it_Chap10_verifications_ed02-2014
ToTaL & CiTRoË N
Partner nelle performance e nel
rispetto dell'ambiente
L'innovazione al servizio delle
performance
da più di 40 anni, le équipe di Ricerca e di sv iluppo
ToTaL e laborano per CiT RoË N dei lubrificanti che
rispondono alle ultime innovazioni tecniche dei veicoli
C
iT

R
oË
N, nelle competizioni e nella vita di tutti i giorni.
Ciò è garanzia delle migliori per formance per il motore
dei veicoli.
Una protezione ottimale del
motore del veicolo
Effettuando la manutenzione del veicolo
CiT RoË N, con i lubrificanti ToTaL , si
contribuisce a migliorare la longevità
e le prestazioni del motore rispettando
l’ambiente.
sceglie
10
Verifiche

216
C4-cactus_it_Chap10_verifications_ed02-2014

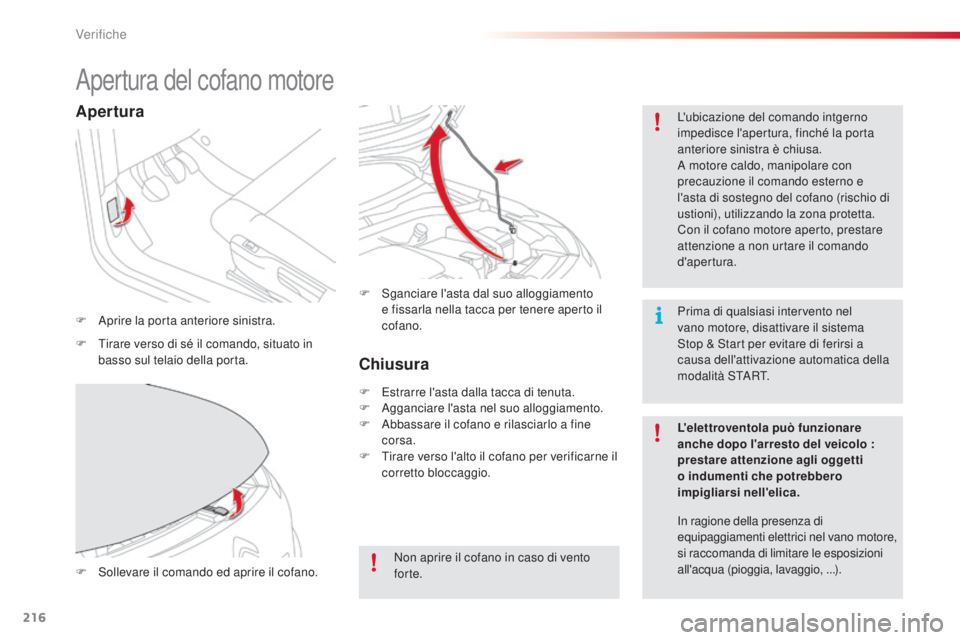

apertura del cofano motore
F aprire la porta anteriore sinistra.L'ubicazione del comando intgerno
impedisce l'apertura, finché la porta
anteriore sinistra è chiusa.
a

motore caldo, manipolare con
precauzione il comando esterno e
l'asta di sostegno del cofano (rischio di
ustioni), utilizzando la zona protetta.
Con il cofano motore aperto, prestare
attenzione a non urtare il comando
d'apertura.
F s
o
llevare il comando ed aprire il cofano. F
s
g
anciare l'asta dal suo alloggiamento
e fissarla nella tacca per tenere aperto il
cofano.
Apertura
F Tirare verso di sé il comando, situato in basso sul telaio della porta.
L'elettroventola può funzionare
anche dopo l'arresto del veicolo :
prestare attenzione agli oggetti
o indumenti che potrebbero
impigliarsi nell'elica.
Non aprire il cofano in caso di vento
forte.
Chiusura
F Estrarre l'asta dalla tacca di tenuta.
F ag ganciare l'asta nel suo alloggiamento.
F
a
b
bassare il cofano e rilasciarlo a fine
corsa.
F

T
irare verso l'alto il cofano per verificarne il
corretto bloccaggio.
in r

agione della presenza di
equipaggiamenti elettrici nel vano motore,
si raccomanda di limitare le esposizioni
all'acqua (pioggia, lavaggio, ...). Prima di qualsiasi intervento nel
vano motore, disattivare il sistema
st
op & s
t
art per evitare di ferirsi a
causa dell'attivazione automatica della
modalità sTaR T.
Verifiche

217
C4-cactus_it_Chap10_verifications_ed02-2014

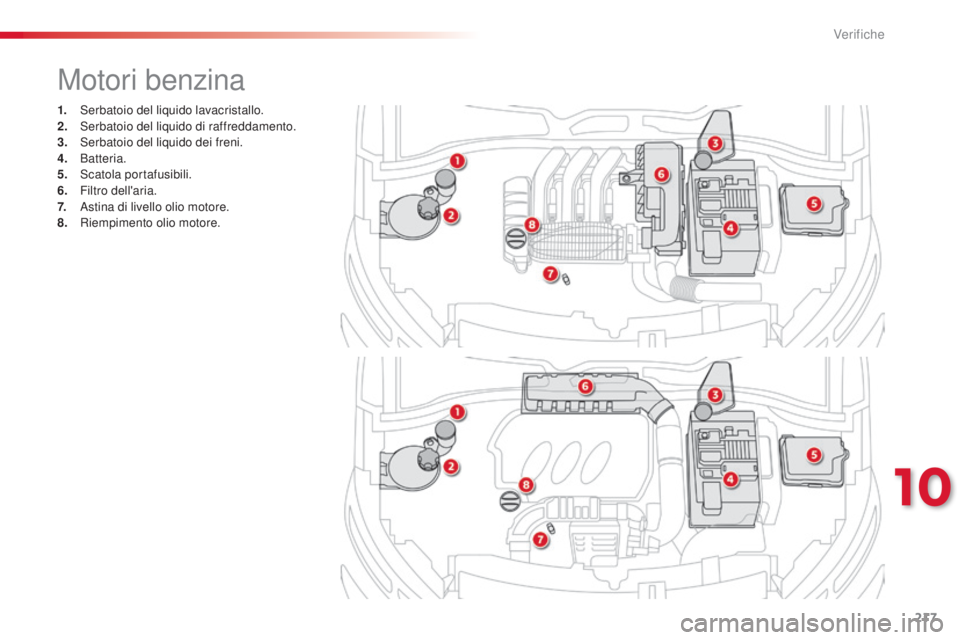

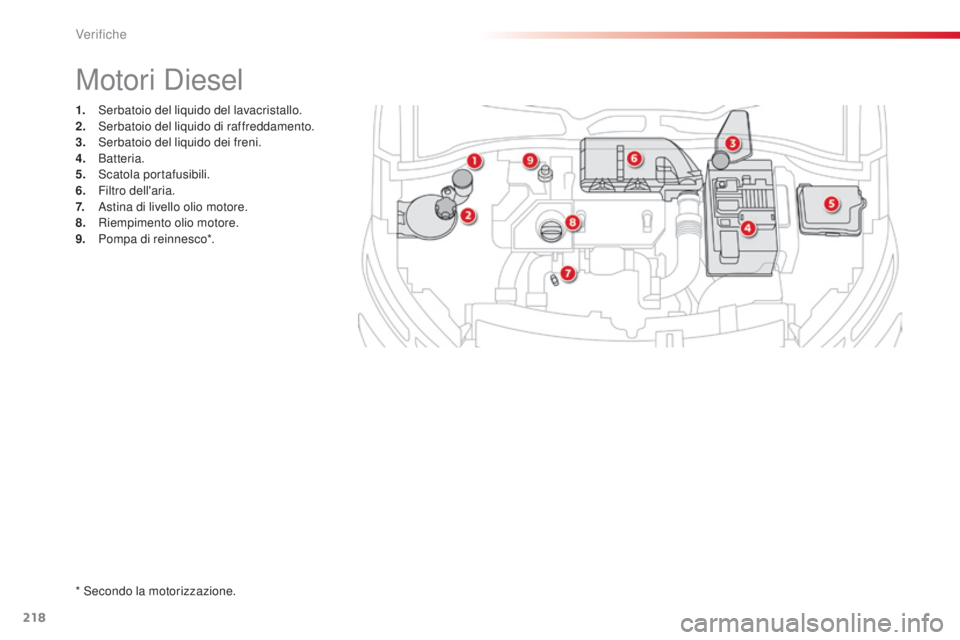

1. serbatoio del liquido lavacristallo.
2. s erbatoio del liquido di raffreddamento.
3.


s
e
rbatoio del liquido dei freni.
4.
B

atteria.
5.


s
c
atola portafusibili.
6.
F

iltro dell'aria.
7.


a
s
tina di livello olio motore.
8.
R

iempimento olio motore.
Motori benzina
10
Verifiche

218
C4-cactus_it_Chap10_verifications_ed02-2014
1. serbatoio del liquido del lavacristallo.
2. s erbatoio del liquido di raffreddamento.
3.


s
e
rbatoio del liquido dei freni.
4.
B

atteria.
5.


s
c
atola portafusibili.
6.
F

iltro dell'aria.
7.


a
s
tina di livello olio motore.
8.
R

iempimento olio motore.
9.
P

ompa di reinnesco*.
Motori diesel
* secondo la motorizzazione.
Verifiche
