CITROEN C4 CACTUS 2015 Manual do condutor (in Portuguese)

189
C4-cactus_pt_Chap09_info-pratiques_ed02-2014

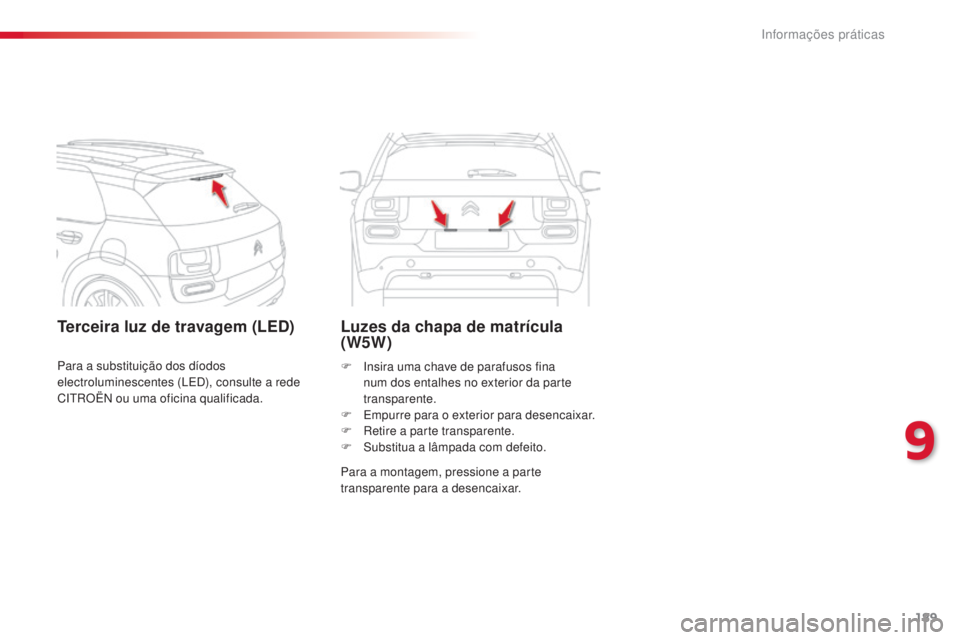

Terceira luz de travagem (LED) Luzes da chapa de matrícula (W5W)
Para a montagem, pressione a parte
transparente para a desencaixar. F i
n
sira uma chave de parafusos fina
num dos entalhes no exterior da parte
transparente.
F e
m
purre para o exterior para desencaixar.
F r
e
tire a parte transparente.
F s
u
bstitua a lâmpada com defeito.
Para a substituição dos díodos
electroluminescentes (
led
)

, consulte a rede
C
i

tr
O

Ë
n

ou uma oficina qualificada.
9
informações práticas

190
C4-cactus_pt_Chap09_info-pratiques_ed02-2014

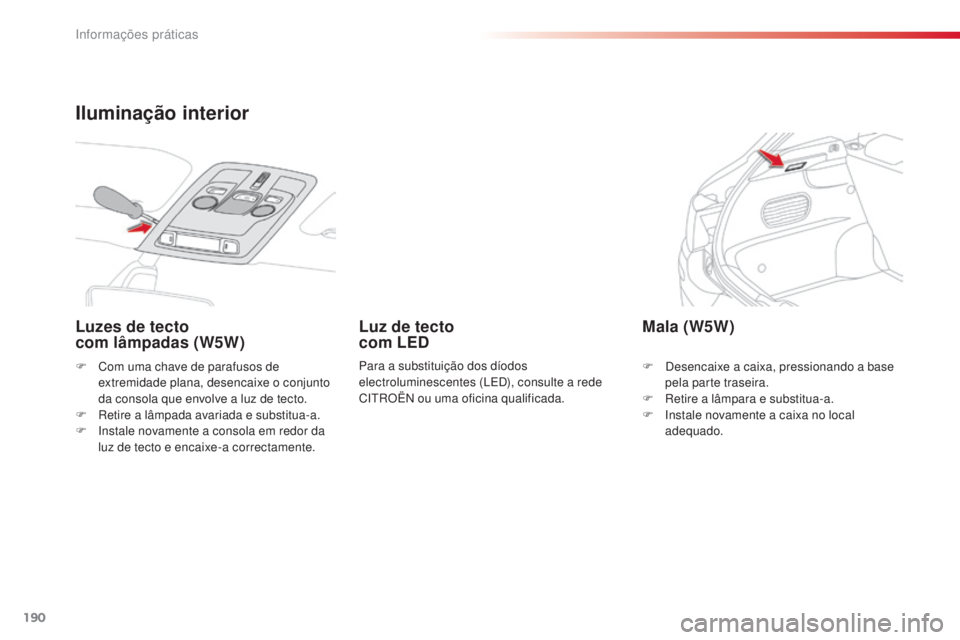

F Com uma chave de parafusos de extremidade plana, desencaixe o conjunto
da consola que envolve a luz de tecto.
F
r
e
tire a lâmpada avariada e substitua-a.
F
i
n
stale novamente a consola em redor da
luz de tecto e encaixe-a correctamente.
Luzes de tecto
com lâmpadas (W5W) Luz de tecto
com LED
Para a substituição dos díodos
electroluminescentes (
led) , consulte a rede
C
i

tr
O
Ë
n
ou uma oficina qualificada.
Mala (W5W)
F desencaixe a caixa, pressionando a base pela parte traseira.
F
r
e
tire a lâmpara e substitua-a.
F
i
n
stale novamente a caixa no local
adequado.
Iluminação interior
informações práticas

191
C4-cactus_pt_Chap09_info-pratiques_ed02-2014

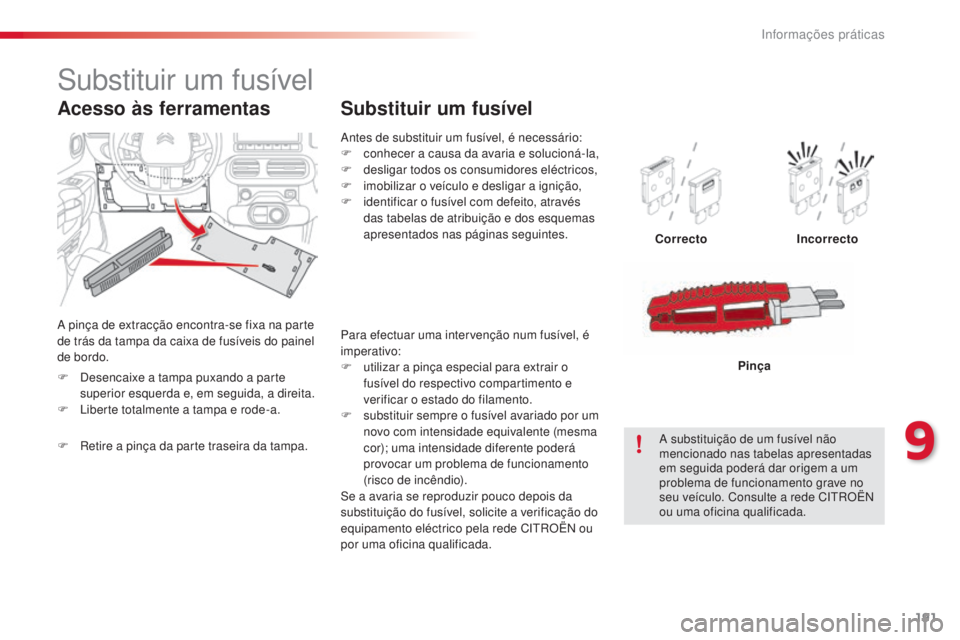

antes de substituir um fusível, é necessário:
F c onhecer a causa da avaria e solucioná-la,
F

d
esligar todos os consumidores eléctricos,
F

i
mobilizar o veículo e desligar a ignição,
F

i
dentificar o fusível com defeito, através
das tabelas de atribuição e dos esquemas
apresentados nas páginas seguintes.
Substituir um fusível
Correcto Incorrecto
a

substituição de um fusível não
mencionado nas tabelas apresentadas
em seguida poderá dar origem a um
problema de funcionamento grave no
seu veículo. Consulte a rede C
i

tr
O
Ë
n

ou uma oficina qualificada. Pinça
substituir um fusível
a pinça de extracção encontra-se fixa na parte
d e trás da tampa da caixa de fusíveis do painel
de bordo.
Acesso às ferramentas
Para efectuar uma intervenção num fusível, é
imperativo:
F

u
tilizar a pinça especial para extrair o
fusível do respectivo compartimento e
verificar o estado do filamento.
F

s
ubstituir sempre o fusível avariado por um
novo com intensidade equivalente (mesma
cor); uma intensidade diferente poderá
provocar um problema de funcionamento
(risco de incêndio).
se a a

varia se reproduzir pouco depois da
substituição do fusível, solicite a verificação do
equipamento eléctrico pela rede C
i

tr
O
Ë
n
ou
por uma oficina qualificada.
F
d
e

sencaixe a tampa puxando a parte
superior esquerda e, em seguida, a direita.
F
l
i

berte totalmente a tampa e rode-a.
F
r
e

tire a pinça da parte traseira da tampa.
9
informações práticas

192
C4-cactus_pt_Chap09_info-pratiques_ed02-2014
a CitrOËn declina qualquer
responsabilidade por custos associados
à reparação do veículo ou a problemas
de funcionamento resultantes da
instalação de acessórios auxiliares não
fornecidos, não recomendados pela
C
i

tr
O
Ë
n
e não instalados de acordo
com as prescrições, em particular
quando o consumo do conjunto de
aparelhos suplementares ligados
ultrapassar os 10


miliamperes.

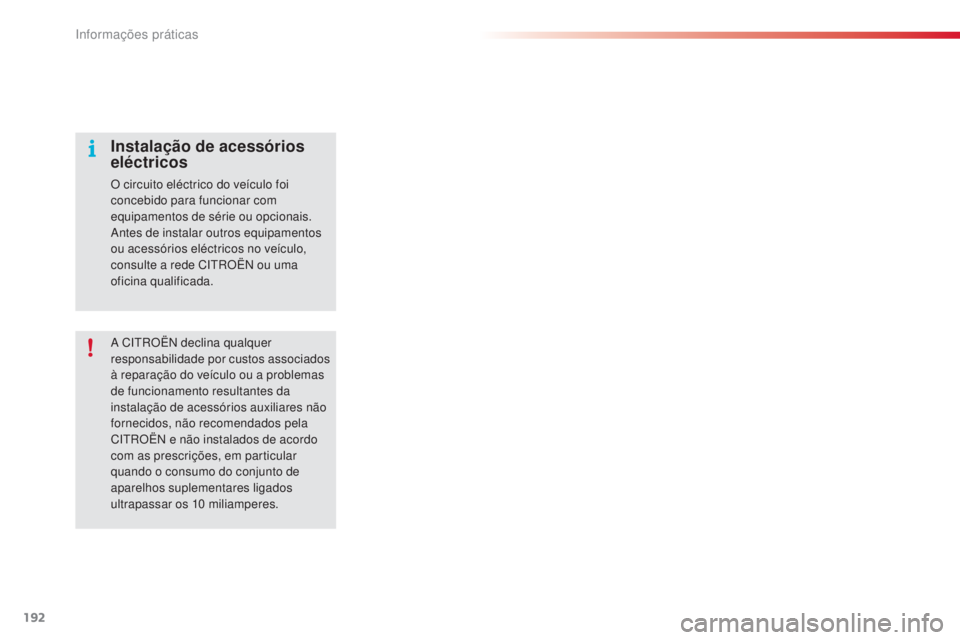

Instalação de acessórios
eléctricos
O circuito eléctrico do veículo foi
concebido para funcionar com
equipamentos de série ou opcionais.
an
tes de instalar outros equipamentos
ou acessórios eléctricos no veículo,
consulte a rede C
i

tr
O
Ë
n
ou uma
oficina qualificada.
informações práticas

193
C4-cactus_pt_Chap09_info-pratiques_ed02-2014

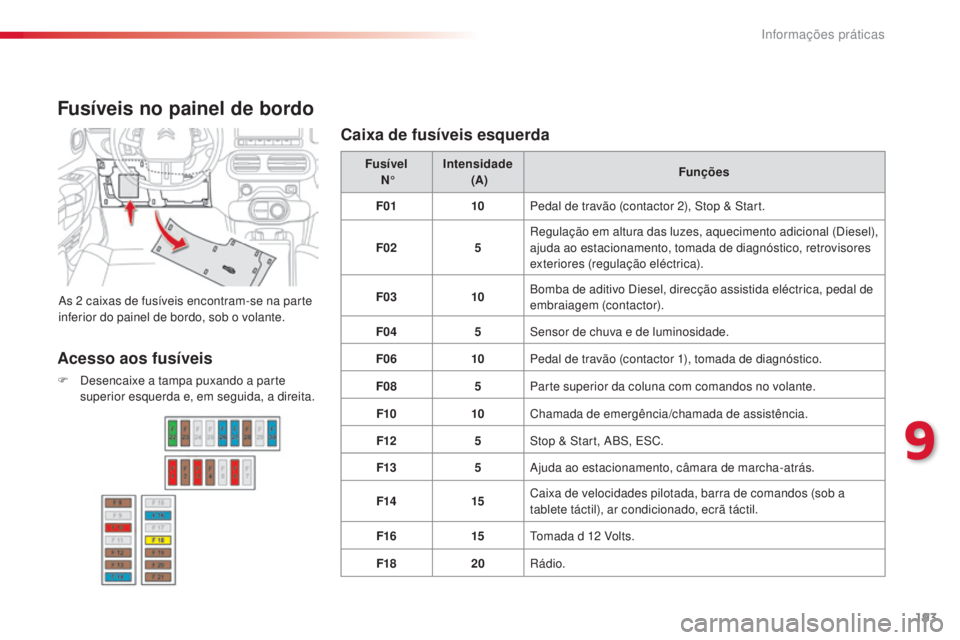

Fusíveis no painel de bordo
as 2 caixas de fusíveis encontram-se na parte
inferior do painel de bordo, sob o volante. Fusível

N° Intensidade

(A) Funções
F01 10Pedal de travão (contactor 2), s
t
op & s
t
art.
F02 5
re
gulação em altura das luzes, aquecimento adicional (
di
esel),
ajuda ao estacionamento, tomada de diagnóstico, retrovisores
exteriores (regulação eléctrica).
F03 10Bomba de aditivo di esel, direcção assistida eléctrica, pedal de
embraiagem (contactor).
F04 5
se

nsor de chuva e de luminosidade.
F06 10Pedal de travão (contactor 1), tomada de diagnóstico.
F08 5Parte superior da coluna com comandos no volante.
F10 10Chamada de emergência/chamada de assistência.
F12 5
st

op & s
t
art, a
Bs,
es
C
.
F13 5
aju

da ao estacionamento, câmara de marcha-atrás.
F14 15Caixa de velocidades pilotada, barra de comandos (sob a
tablete táctil), ar condicionado, ecrã táctil.
F16 15
to

mada d 12 Volts.
F18 20
rá

dio.
Acesso aos fusíveis
F desencaixe a tampa puxando a parte superior esquerda e, em seguida, a direita.
Caixa de fusíveis esquerda
9
informações práticas

194
C4-cactus_pt_Chap09_info-pratiques_ed02-2014

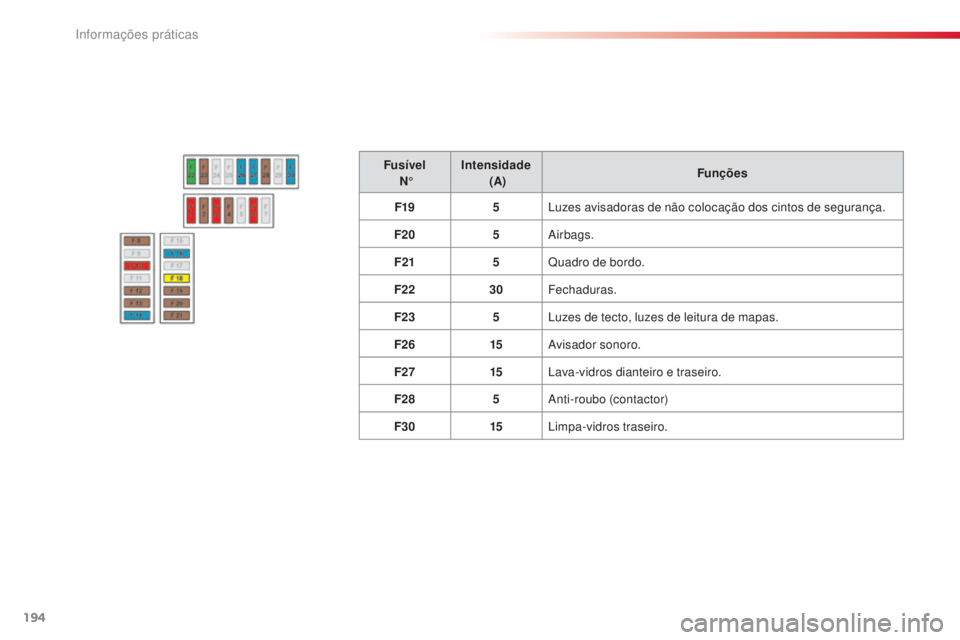

Fusível
N° Intensidade

(A) Funções
F19 5
lu

zes avisadoras de não colocação dos cintos de segurança.
F20 5
air

bags.
F21 5Quadro de bordo.
F22 30Fechaduras.
F23 5
lu

zes de tecto, luzes de leitura de mapas.
F26 15
avis

ador sonoro.
F27 15
la

va-vidros dianteiro e traseiro.
F28 5
an

ti-roubo (contactor)
F30 15
lim

pa-vidros traseiro.
informações práticas

195
C4-cactus_pt_Chap09_info-pratiques_ed02-2014

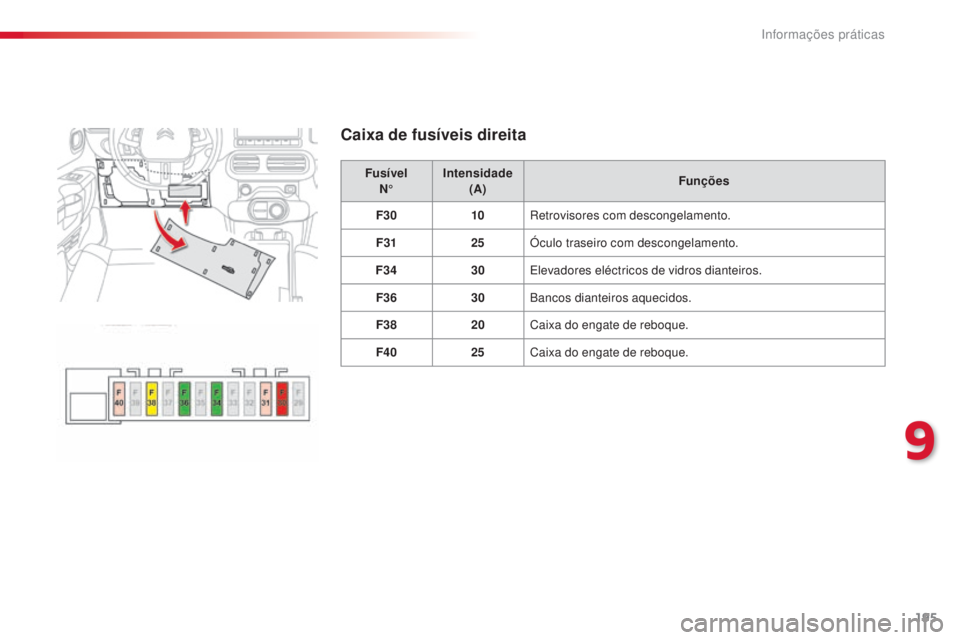

Caixa de fusíveis direita
FusívelN° Intensidade
(A) Funções
F30 10
re

trovisores com descongelamento.
F31 25Óculo traseiro com descongelamento.
F34 30
ele

vadores eléctricos de vidros dianteiros.
F36 30Bancos dianteiros aquecidos.
F38 20Caixa do engate de reboque.
F40 25Caixa do engate de reboque.
9
informações práticas

196
C4-cactus_pt_Chap09_info-pratiques_ed02-2014
Fusíveis no compartimento do motor
Acesso aos fusíveis
F desencaixe a tampa.
F su bstitua o fusível (ver parágrafo
correspondente).
F
a
p
ós a intervenção, feche cuidadosamente
a tampa para garantir o isolamento da
caixa de fusíveis. Fusível
N .° Intensidade
(A) Funções
F1 40
ar
condicionado.
F2 30 / 40
s
top & s
t
art.
F3 30Caixa de fusíveis do habitáculo.
F4 70Caixa de fusíveis do habitáculo.
F5 70Caixa de serviço inteligente (B
s
i
)
.
F6 60Grupo motoventilador.
F7 80Caixa de serviço inteligente (Bsi ).
F8 15Controlo do motor, bomba de gasolina.
F9 15Controlo do motor.
F10 15Controlo do motor.
F11 20Controlo do motor.
F12 5Grupo motoventilador.
F13 5Caixa de serviço inteligente (B
s

i
)
.
F14 5Caixa de carga da bateria (motor não
s
t
op & s
t
art).
F15 5
s

top & s
t
art.
F17 5Caixa de serviço inteligente (B
s

i
)
.
F18 10
luz

de estrada direita.
a
caixa de fusíveis encontra-se no
compartimento do motor junto à bateria.
informações práticas

197
C4-cactus_pt_Chap09_info-pratiques_ed02-2014
Fusível N .° Intensidade
(A) Funções
F19 10
lu

z de estrada esquerda.
F20 30Controlo do motor.
F21 30Motor de arranque.
F22 40Caixa de velocidades pilotada.
F23 40
aBs,

es
C
.
F24 20
aBs,

es
C
.
F25 30Caixa de fusíveis do habitáculo.
F26 15Caixa de velocidades pilotada.
F27 25Caixa de serviço inteligente (B
si

).
F28 30
si

stema de despoluição d
i
esel (
ad
Blue
®).
F29 40
lim

pa-vidros dianteiro.
F30 80Caixa de pré-aquecimento das velas.
F31 100
aq

uecimento adicional (
die

sel).
F32 80
di

recção assistida eléctrica.
9
informações práticas

198
C4-cactus_pt_Chap09_info-pratiques_ed02-2014

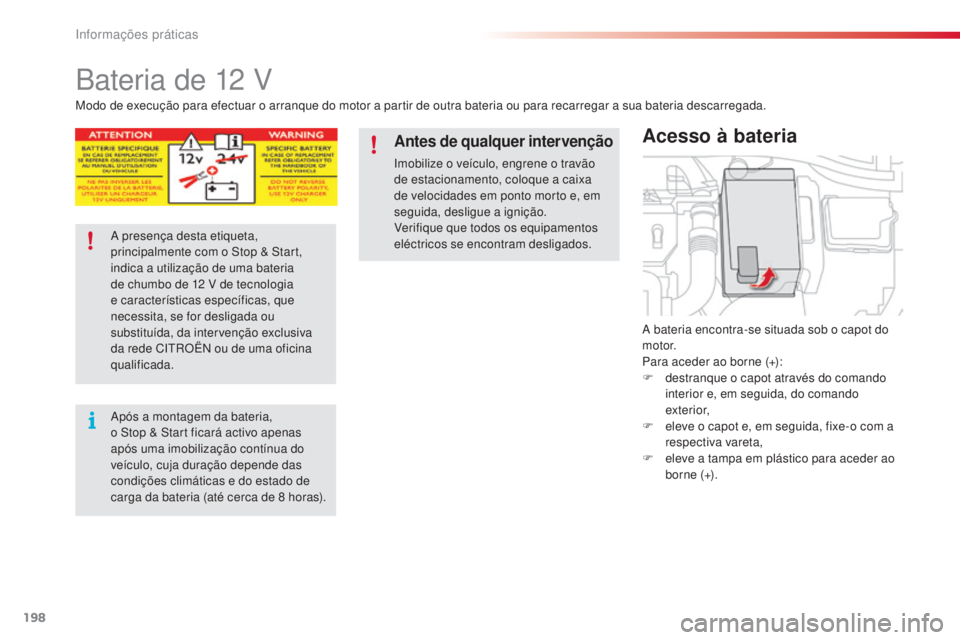

Bateria de 12 V
a bateria encontra-se situada sob o capot do
m otor.
Para aceder ao borne (+):
F

d
estranque o capot através do comando
interior e, em seguida, do comando
exterior,
F

e
leve o capot e, em seguida, fixe-o com a
respectiva vareta,
F

e
leve a tampa em plástico para aceder ao
borne (+).
Acesso à bateria
Modo de execução para efectuar o arranque do motor a partir de outra bateria ou para recarregar a sua bateria descarregada.
a

presença desta etiqueta,
principalmente com o
s
t
op & s
t
art,
indica a utilização de uma bateria
de chumbo de 12
V de tecnologia
e características específicas, que
necessita, se for desligada ou
substituída, da intervenção exclusiva
da rede C
i

tr
O
Ë
n
ou de uma oficina
qualificada.
ap

ós a montagem da bateria,
o
s
t
op & s
t
art ficará activo apenas
após uma imobilização contínua do
veículo, cuja duração depende das
condições climáticas e do estado de
carga da bateria (até cerca de 8
horas).
Antes de qualquer intervenção
imobilize o veículo, engrene o travão
de estacionamento, coloque a caixa
de velocidades em ponto morto e, em
seguida, desligue a ignição.
Verifique que todos os equipamentos
eléctricos se encontram desligados.
