CITROEN C4 CACTUS 2015 Manual do condutor (in Portuguese)

179
C4-cactus_pt_Chap09_info-pratiques_ed02-2014

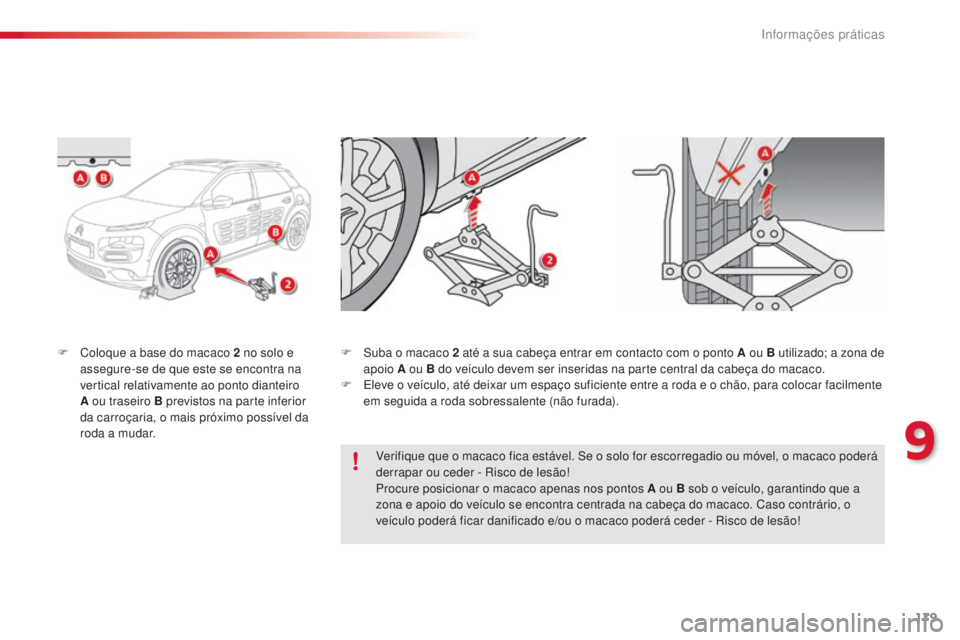

F Coloque a base do macaco 2 no solo e
assegure-se de que este se encontra na
vertical relativamente ao ponto dianteiro
A ou traseiro B previstos na parte inferior
da carroçaria, o mais próximo possível da
roda a mudar. F
su ba o macaco 2 até a sua cabeça entrar em contacto com o ponto A ou B utilizado; a zona de
apoio A ou B do veículo devem ser inseridas na parte central da cabeça do macaco.
F
e
l
eve o veículo, até deixar um espaço suficiente entre a roda e o chão, para colocar facilmente
em seguida a roda sobressalente (não furada).
Verifique que o macaco fica estável.
s
e o s
olo for escorregadio ou móvel, o macaco poderá
derrapar ou ceder -
r
i
sco de lesão!
Procure posicionar o macaco apenas nos pontos A ou B sob o veículo, garantindo que a
zona e apoio do veículo se encontra centrada na cabeça do macaco. Caso contrário, o
veículo poderá ficar danificado e/ou o macaco poderá ceder -
r
i
sco de lesão!
9
informações práticas

180
C4-cactus_pt_Chap09_info-pratiques_ed02-2014

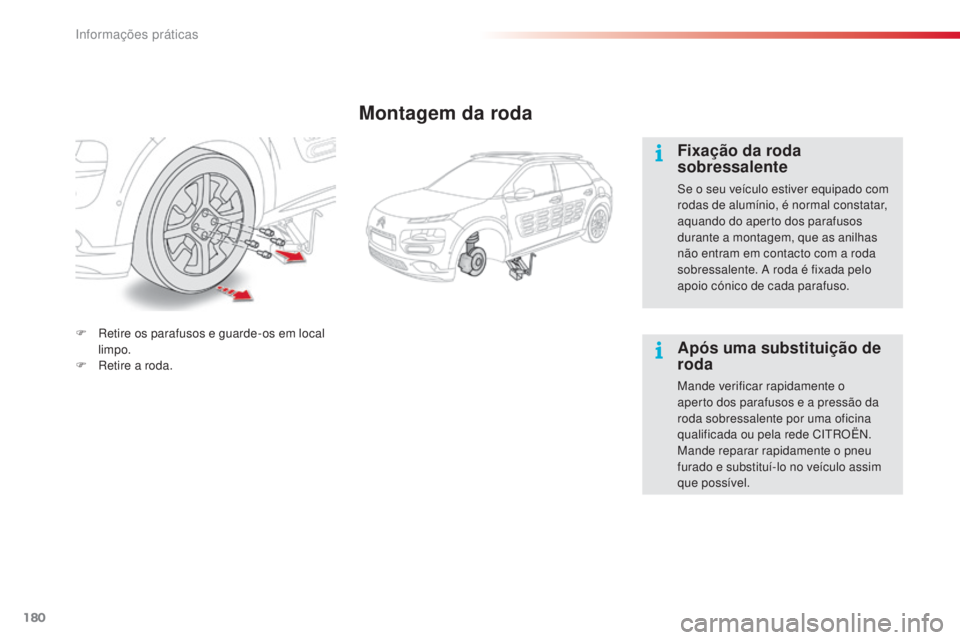

Montagem da roda
Fixação da roda
sobressalente
se o seu veículo estiver equipado com
rodas de alumínio, é normal constatar,
aquando do aperto dos parafusos
durante a montagem, que as anilhas
não entram em contacto com a roda
sobressalente. a roda é fixada pelo
apoio cónico de cada parafuso.
Após uma substituição de
roda
Mande verificar rapidamente o
aperto dos parafusos e a pressão da
roda sobressalente por uma oficina
qualificada ou pela rede C
i

tr
O
Ë
n.
M

ande reparar rapidamente o pneu
furado e substituí-lo no veículo assim
que possível.
F
r
e

tire os parafusos e guarde-os em local
limpo.
F
r
e

tire a roda.
informações práticas

181
C4-cactus_pt_Chap09_info-pratiques_ed02-2014
Lista das operações
F instale a roda sobre o eixo.
F ap erte os parafusos manualmente até ao
limite.
F
e
f
ectue um pré-aperto dos parafusos
unicamente com a chave de rodas 1 .F
B aixe inteiramente o veículo.
F do bre o macaco 2 e retire-o.F
B loqueie os parafusos unicamente com a
chave de desmontagem de rodas 1 .
F

V
olte a colocar o(s) tampão(ões) em cada
um dos parafusos (consoante a versão).
9
informações práticas

182
C4-cactus_pt_Chap09_info-pratiques_ed02-2014

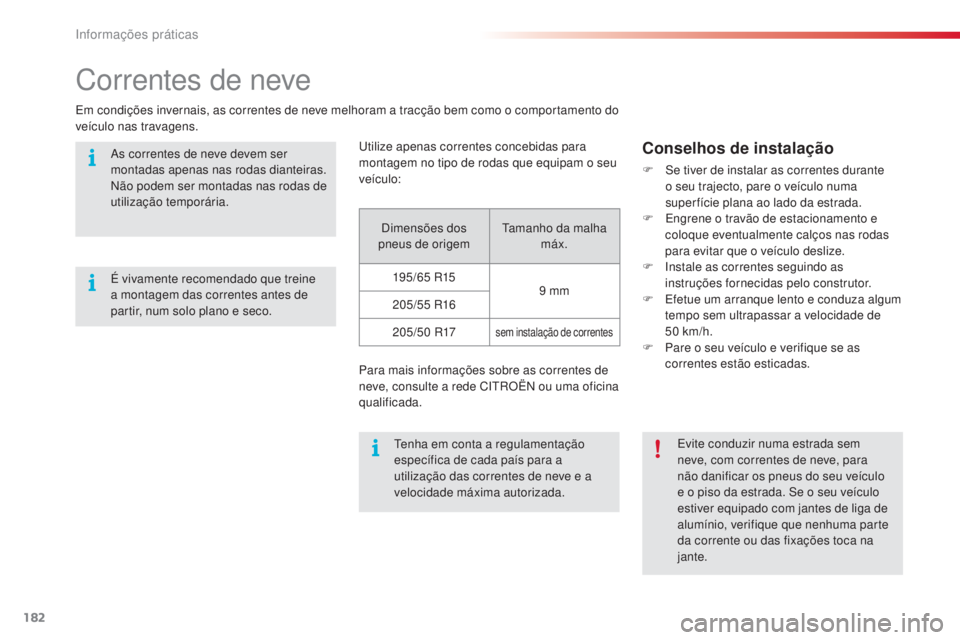

Correntes de neve
em condições invernais, as correntes de neve melhoram a tracção bem como o comportamento do
veículo nas travagens.
u
tilize apenas correntes concebidas para
montagem no tipo de rodas que equipam o seu
veículo:
di

mensões dos
pneus de origem
tam

anho da malha máx.
195/65
r1

59
mm
205/55
r1

6
205/50
r1

7
sem instalação de correntes
Para mais informações sobre as correntes de
neve, consulte a rede CitrO Ën ou uma oficina
qualificada.
Conselhos de instalação
F se tiver de instalar as correntes durante o seu trajecto, pare o veículo numa
super fície plana ao lado da estrada.
F
e
n
grene o travão de estacionamento e
coloque eventualmente calços nas rodas
para evitar que o veículo deslize.
F
i
n
stale as correntes seguindo as
instruções fornecidas pelo construtor.
F
e
f
etue um arranque lento e conduza algum
tempo sem ultrapassar a velocidade de
50


km/h.
F

P
are o seu veículo e verifique se as
correntes estão esticadas.
te

nha em conta a regulamentação
específica de cada país para a
utilização das correntes de neve e a
velocidade máxima autorizada.
as c

orrentes de neve devem ser
montadas apenas nas rodas dianteiras. nã
o podem ser montadas nas rodas de
utilização temporária.
ev

ite conduzir numa estrada sem
neve, com correntes de neve, para
não danificar os pneus do seu veículo
e o piso da estrada.
s
e o s
eu veículo
estiver equipado com jantes de liga de
alumínio, verifique que nenhuma parte
da corrente ou das fixações toca na
jante.
É vivamente recomendado que treine
a montagem das correntes antes de
partir, num solo plano e seco.
informações práticas

183
C4-cactus_pt_Chap09_info-pratiques_ed02-2014

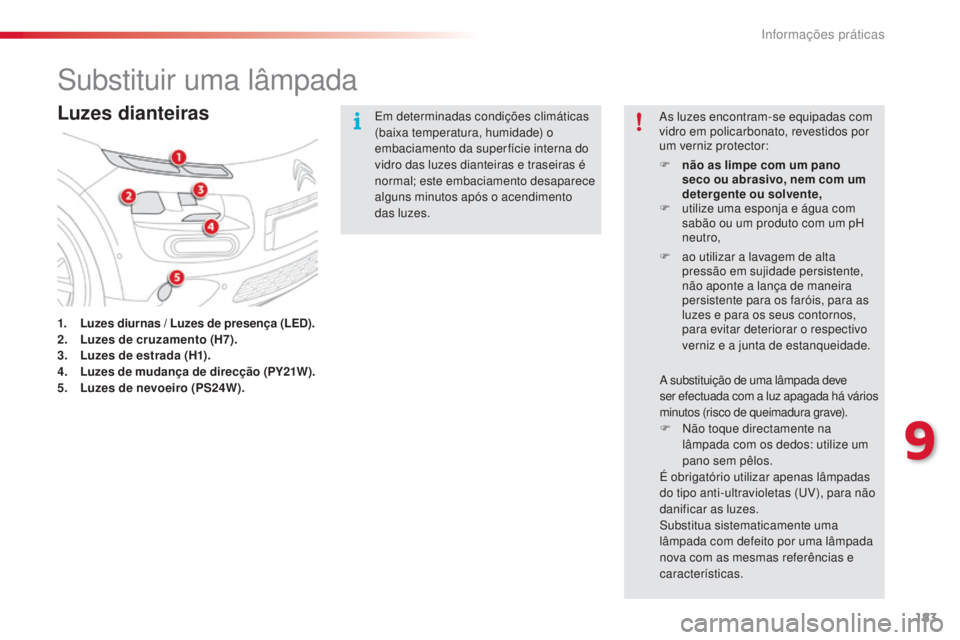

substituir uma lâmpada
Luzes dianteiras
1. Luzes diurnas / Luzes de presença (LED).
2. Luzes de cruzamento (H7).
3.
L

uzes de estrada (H1).
4.
L

uzes de mudança de direcção (PY21W).
5.
L

uzes de nevoeiro (PS24W).
em d
eterminadas condições climáticas
(baixa temperatura, humidade) o
embaciamento da super fície interna do
vidro das luzes dianteiras e traseiras é
normal; este embaciamento desaparece
alguns minutos após o acendimento
das luzes.
as l
uzes encontram-se equipadas com
vidro em policarbonato, revestidos por
um verniz protector:
F
n
ão as limpe com um pano
seco ou abrasivo, nem com um
detergente ou solvente,
F
u
tilize uma esponja e água com
sabão ou um produto com um pH
neutro,
F
a
o utilizar a lavagem de alta
pressão em sujidade persistente,
não aponte a lança de maneira
persistente para os faróis, para as
luzes e para os seus contornos,
para evitar deteriorar o respectivo
verniz e a junta de estanqueidade.
a substituição de uma lâmpada deve
s er efectuada com a luz apagada há vários
minutos (risco de queimadura grave).
F não toque directamente na lâmpada com os dedos: utilize um
pano sem pêlos.
É obrigatório utilizar apenas lâmpadas
do tipo anti-ultravioletas (
uV

), para não
danificar as luzes.
su

bstitua sistematicamente uma
lâmpada com defeito por uma lâmpada
nova com as mesmas referências e
características.
9
informações práticas

184
C4-cactus_pt_Chap09_info-pratiques_ed02-2014

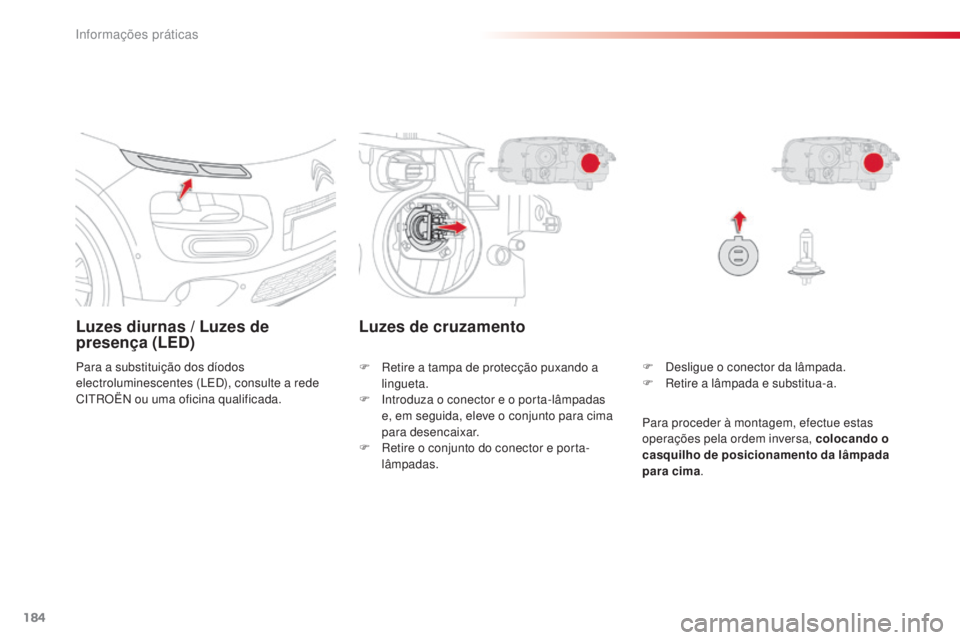

Luzes diurnas / Luzes de
presença (LED)
Para a substituição dos díodos
electroluminescentes (led) , consulte a rede
C
i

tr
O
Ë
n
ou uma oficina qualificada. F
de sligue o conector da lâmpada.
F
r
e
tire a lâmpada e substitua-a.
Luzes de cruzamento
F retire a tampa de protecção puxando a lingueta.
F
i
n
troduza o conector e o porta-lâmpadas
e, em seguida, eleve o conjunto para cima
para desencaixar.
F
r
e
tire o conjunto do conector e porta-
lâmpadas. Para proceder à montagem, efectue estas
operações pela ordem inversa, colocando o
casquilho de posicionamento da lâmpada
para cima
.
informações práticas

185
C4-cactus_pt_Chap09_info-pratiques_ed02-2014

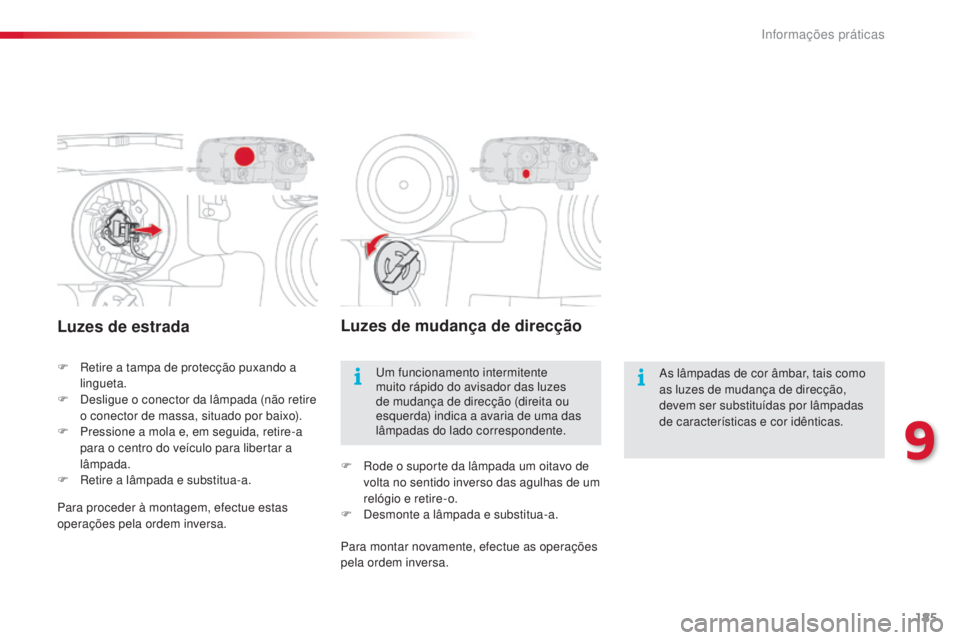

Luzes de estrada
F retire a tampa de protecção puxando a lingueta.
F
d
e
sligue o conector da lâmpada (não retire
o conector de massa, situado por baixo).
F

P
ressione a mola e, em seguida, retire-a
para o centro do veículo para libertar a
lâmpada.
F
r
e
tire a lâmpada e substitua-a.
Luzes de mudança de direcção
as lâmpadas de cor âmbar, tais como
as luzes de mudança de direcção,
devem ser substituídas por lâmpadas
de características e cor idênticas.um
funcionamento intermitente
muito rápido do avisador das luzes
de mudança de direcção (direita ou
esquerda) indica a avaria de uma das
lâmpadas do lado correspondente.
F
r
o

de o suporte da lâmpada um oitavo de
volta no sentido inverso das agulhas de um
relógio e retire-o.
F
d
e

smonte a lâmpada e substitua-a.
Para proceder à montagem, efectue estas
operações pela ordem inversa.
Para montar novamente, efectue as operações
pela ordem inversa.
9
informações práticas

186
C4-cactus_pt_Chap09_info-pratiques_ed02-2014

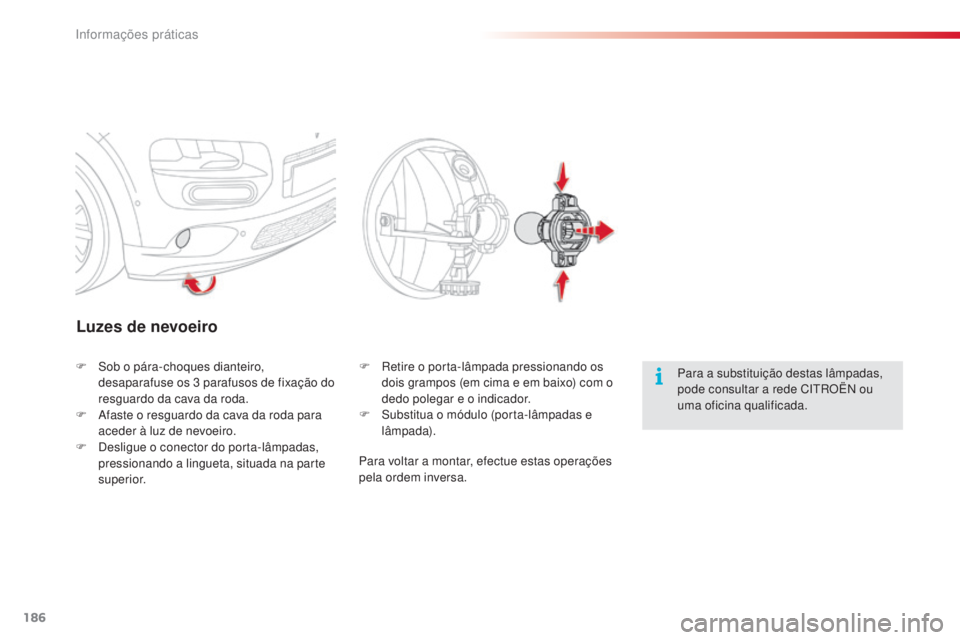

Luzes de nevoeiro
Para a substituição destas lâmpadas,
pode consultar a rede CitrO Ën ou
uma oficina qualificada.
F
so
b o pára-choques dianteiro,
desaparafuse os 3
parafusos de fixação do
resguardo da cava da roda.
F
a
f

aste o resguardo da cava da roda para
aceder à luz de nevoeiro.
F
d
e

sligue o conector do porta-lâmpadas,
pressionando a lingueta, situada na parte
superior. F
re
tire o porta-lâmpada pressionando os
dois grampos (em cima e em baixo) com o
dedo polegar e o indicador.
F
s
u

bstitua o módulo (porta-lâmpadas e
lâmpada).
Para voltar a montar, efectue estas operações
pela ordem inversa.
informações práticas

187
C4-cactus_pt_Chap09_info-pratiques_ed02-2014
Luzes laterais de mudança de
direcção
F insira uma chave de parafusos na parte lateral da luz lateral de mudança de
direcção.
F
i
nc
line a chave de parafusos para extrair a
luz e retire-a.
F
d
e
sligue o conector da luz.
F
s
u
bstitua o módulo.
Para adquirir o módulo, contacte a rede
C
i

tr
O
Ë
n
ou uma oficina qualificada. Para montar novamente, efectue estas
operações pela ordem inversa.aq
uando da desmontagem:
-

n
ão danifique a pintura do seu
veículo com a chave de parafusos,
-

a
ssegure-se de que não deixa
deslizar o fio e o conector para o
interior do guarda-lamas.em c aso de dificuldade na substituição
destas lâmpadas, poderá consultar,
igualmente, a rede C
i

tr
O
Ë
n
ou uma
oficina qualificada.
9
informações práticas

188
C4-cactus_pt_Chap09_info-pratiques_ed02-2014

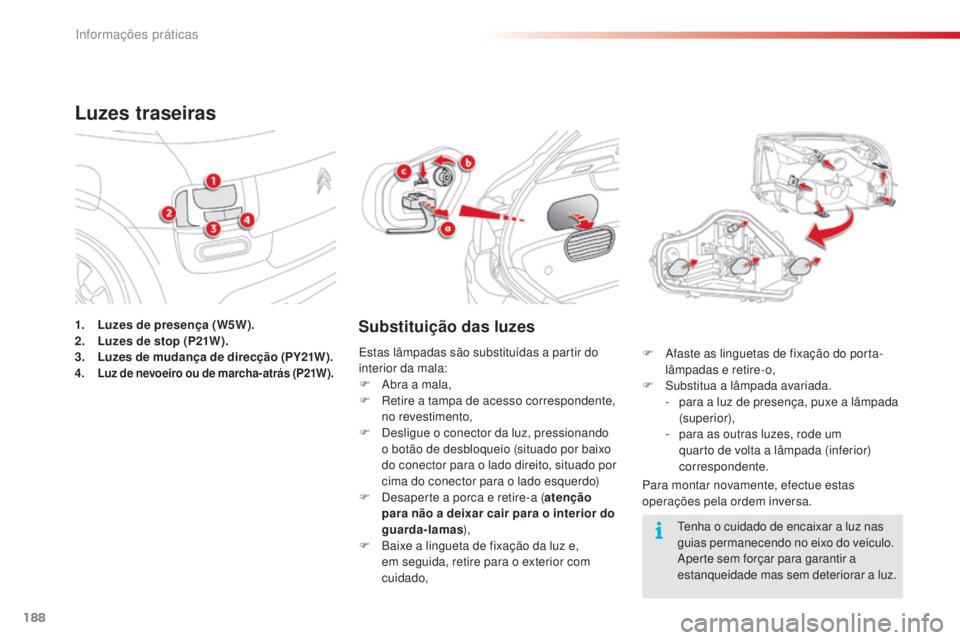

1. Luzes de presença (W5W).
2. Luzes de stop (P21W).
3.
L

uzes de mudança de direcção (PY21W).
4. Luz de nevoeiro ou de marcha-atrás (P21W).
Luzes traseiras
Substituição das luzes
Para montar novamente, efectue estas
operações pela ordem inversa. F a
f
aste as linguetas de fixação do porta-
lâmpadas e retire-o,
F s
u
bstitua a lâmpada avariada.
-
p
ara a luz de presença, puxe a lâmpada
(superior),
-
p
ara as outras luzes, rode um
quarto de volta a lâmpada (inferior)
correspondente.
es

tas lâmpadas são substituídas a partir do
interior da mala:
F
a
b

ra a mala,
F
r
e

tire a tampa de acesso correspondente,
no revestimento,
F
d
e

sligue o conector da luz, pressionando
o botão de desbloqueio (situado por baixo
do conector para o lado direito, situado por
cima do conector para o lado esquerdo)
F
de
saperte a porca e retire-a ( atenção
para não a deixar cair para o interior do
guarda-lamas ),
F

B

aixe a lingueta de fixação da luz e,
em seguida, retire para o exterior com
cuidado,
te

nha o cuidado de encaixar a luz nas
guias permanecendo no eixo do veículo.
ap

erte sem forçar para garantir a
estanqueidade mas sem deteriorar a luz.
informações práticas
