CITROEN C4 CACTUS 2015 Priručnik (in Serbian)

189
C4-cactus_sr_Chap09_info-pratiques_ed02-2014

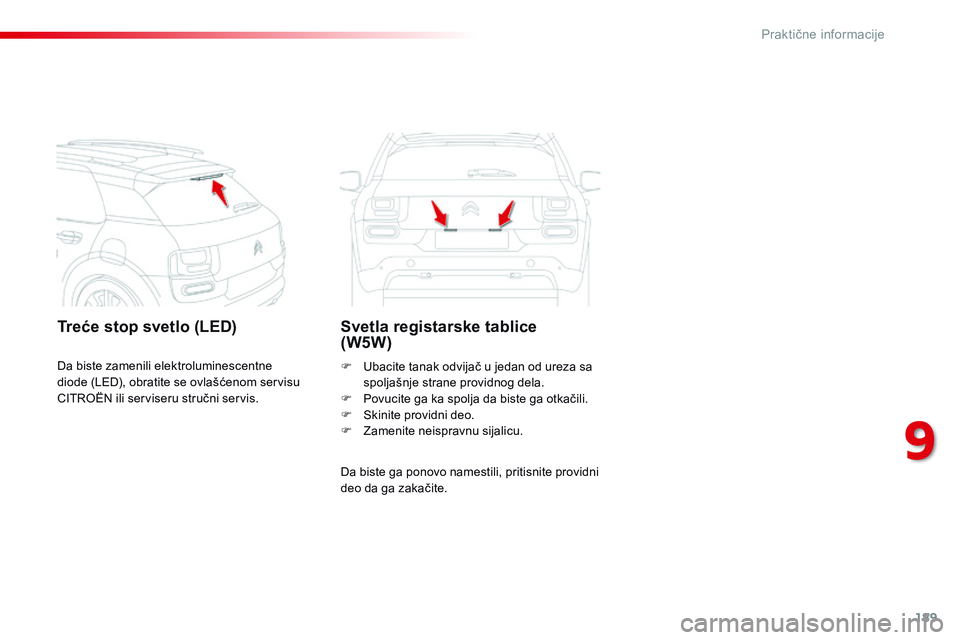

Treće stop svetlo (LED)Svetla registarske tablice
(W5W)
da biste ga ponovo namestili, pritisnite providni
deo da ga zakačite. F
U
bacite tanak odvijač u jedan od ureza sa
spoljašnje strane providnog dela.
F
P
ovucite ga ka spolja da biste ga otkačili.
F s
k
inite providni deo.
F z
a
menite neispravnu sijalicu.
da b

iste zamenili elektroluminescentne
diode (L
e

d
)

, obratite se ovlašćenom servisu
C
iTr

o
Ën

ili serviseru stručni servis.
9
Praktične informacije

190
C4-cactus_sr_Chap09_info-pratiques_ed02-2014
F Pomoću odvijača sa ravnim krajem, otkačite sklop konzole tako što ćete
okrenuti plafonsko svetlo.
F
i
z
vucite neispravnu sijalicu i zamenite je.
F

V
ratite na mesto konzolu oko plafonskog
svetla i pravilno je zakačite.
Plafonsko svetlo
sa sijalicama (W5W) Plafonsko svetlo
sa LED diodama
da biste zamenili elektroluminescentne
diode (Le
d) , obratite se ovlašćenom servisu
C
iTr

o
Ën
ili serviseru stručni servis.
Prtljažnik (W5W)
F otkačite kućište tako što ćete gurnuti podupirač unazad.
F
i
z
vucite sijalicu i zamenite je.
F

V
ratite kućište na mesto.

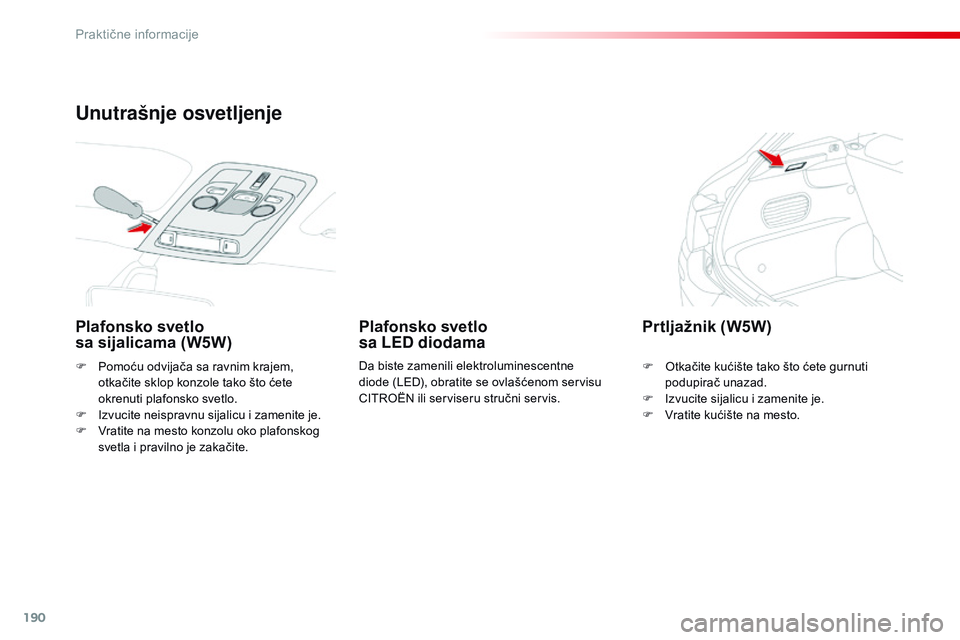

Unutrašnje osvetljenje
Praktične informacije

191
C4-cactus_sr_Chap09_info-pratiques_ed02-2014
Pre nego što zamenite osigurač, potrebno je :
F d a znate uzrok kvara i da ga popravite,
F

d
a ugasite sve potrošače struje,
F

d
a zaustavite, obezbedite vozilo i da
prekinete kontakt,
F

d
a pronađete pokvareni osigurač pomoću
tabela i šema predstavljenih na sledećim
stranama.

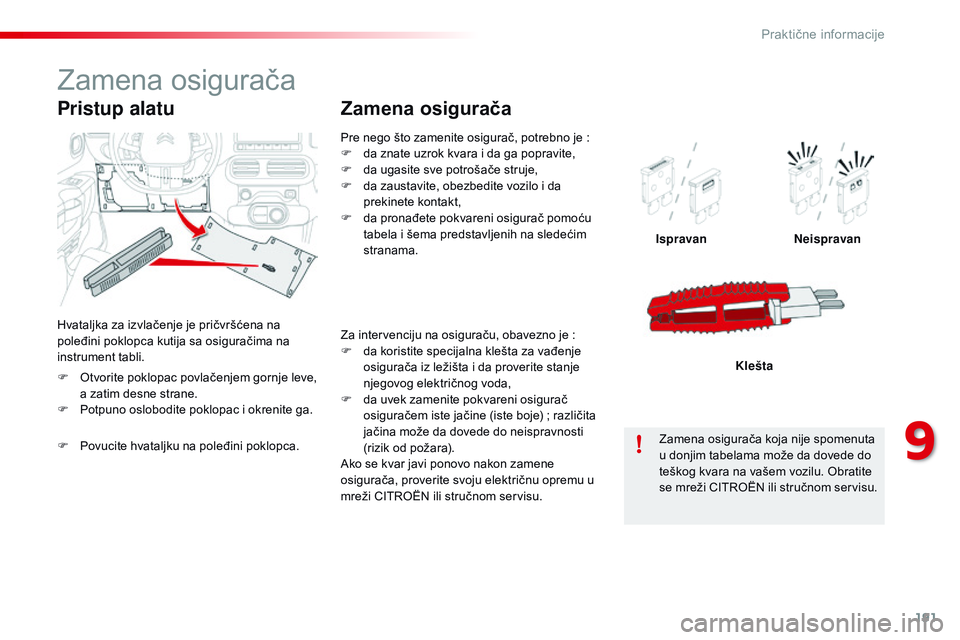

Zamena osigurača
Ispravan Neispravan
za

mena osigurača koja nije spomenuta
u donjim tabelama može da dovede do
teškog kvara na vašem vozilu.
o
b
ratite
se mreži C
iTr

o
Ën
ili stručnom servisu.
Klešta
zamena osigurača
Hvataljka za izvlačenje je pričvršćena na
poleđini poklopca kutija sa osiguračima na
instrument tabli.
Pristup alatu
za intervenciju na osiguraču, obavezno je
:
F d a koristite specijalna klešta za vađenje
osigurača iz ležišta i da proverite stanje
njegovog električnog voda,
F

d
a uvek zamenite pokvareni osigurač
osiguračem iste jačine (iste boje)
; različita
jačina može da dovede do neispravnosti
(rizik od požara).
ak

o se kvar javi ponovo nakon zamene
osigurača, proverite svoju električnu opremu u
mreži C
iTr

o
Ën
ili stručnom servisu.
F
o
t

vorite poklopac povlačenjem gornje leve,
a zatim desne strane.
F

P

otpuno oslobodite poklopac i okrenite ga.
F

P

ovucite hvataljku na poleđini poklopca.
9
Praktične informacije

192
C4-cactus_sr_Chap09_info-pratiques_ed02-2014
CiTroËn odbija svaku odgovornost
za troškove nastale usled popravke
vašeg vozila ili za kvar koji je nastao
ugrađivanjem dodatne opreme
koju C
iTr

o
Ën
nije ni isporučio ni
preporučio, a koja nije instalirana
prema propisima, a posebno kada
potrošnja ugrađene opreme prelazi
10
mil

iampera.

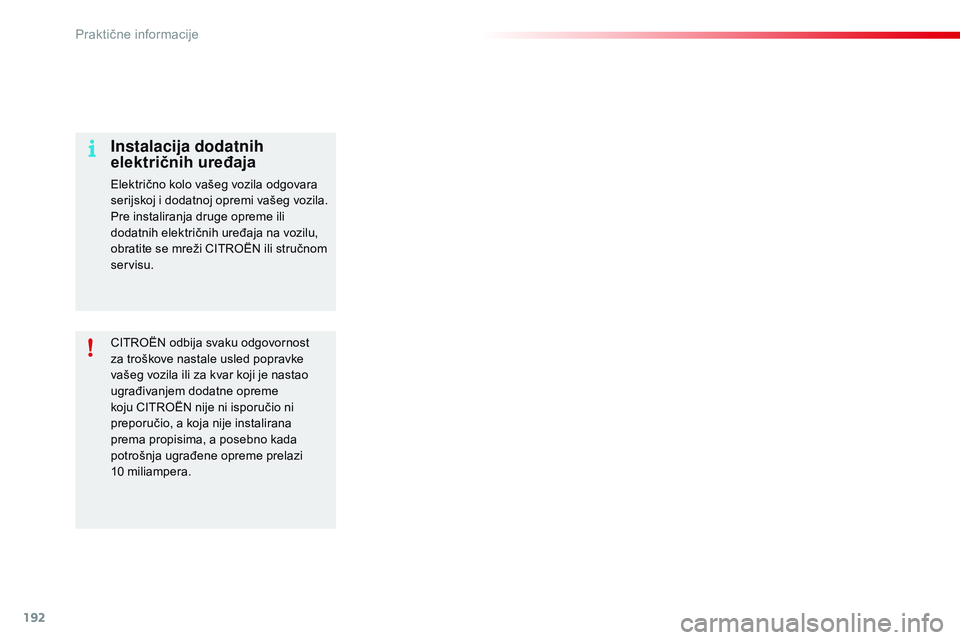

Instalacija dodatnih
električnih uređaja
električno kolo vašeg vozila odgovara
serijskoj i dodatnoj opremi vašeg vozila.
Pre instaliranja druge opreme ili
dodatnih električnih uređaja na vozilu,
obratite se mreži C
iTr
o
Ën
ili stručnom
servisu.
Praktične informacije

193
C4-cactus_sr_Chap09_info-pratiques_ed02-2014

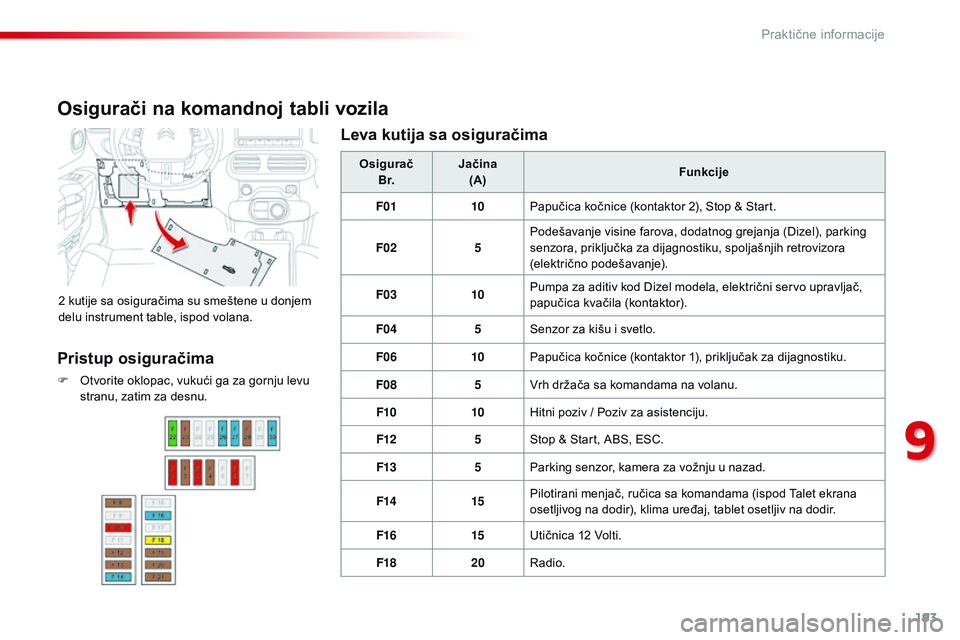

Osigurači na komandnoj tabli vozila
2 kutije sa osiguračima su smeštene u donjem
delu instrument table, ispod volana.Osigurač
B r. Jačina
(A) Funkcije
F01 10Papučica kočnice (kontaktor 2), s
t
op & s
t
art.
F02 5Podešavanje visine farova, dodatnog grejanja (
di
zel), parking
senzora, priključka za dijagnostiku, spoljašnjih retrovizora
(električno podešavanje).
F03 10Pumpa za aditiv kod di zel modela, električni servo upravljač,
papučica kvačila (kontaktor).
F04 5
se

nzor za kišu i svetlo.
F06 10Papučica kočnice (kontaktor 1), priključak za dijagnostiku.
F08 5Vrh držača sa komandama na volanu.
F10 10Hitni poziv / Poziv za asistenciju.
F12 5
st

op & s
t
art, a
Bs,
es
C
.
F13 5Parking senzor, kamera za vožnju u nazad.
F14 15Pilotirani menjač, ručica sa komandama (ispod Talet ekrana
osetljivog na dodir), klima uređaj, tablet osetljiv na dodir.
F16 15Utičnica 12 Volti.
F18 20
ra

dio.
Pristup osiguračima
F otvorite oklopac, vukući ga za gornju levu stranu, zatim za desnu.
Leva kutija sa osiguračima
9
Praktične informacije

194
C4-cactus_sr_Chap09_info-pratiques_ed02-2014

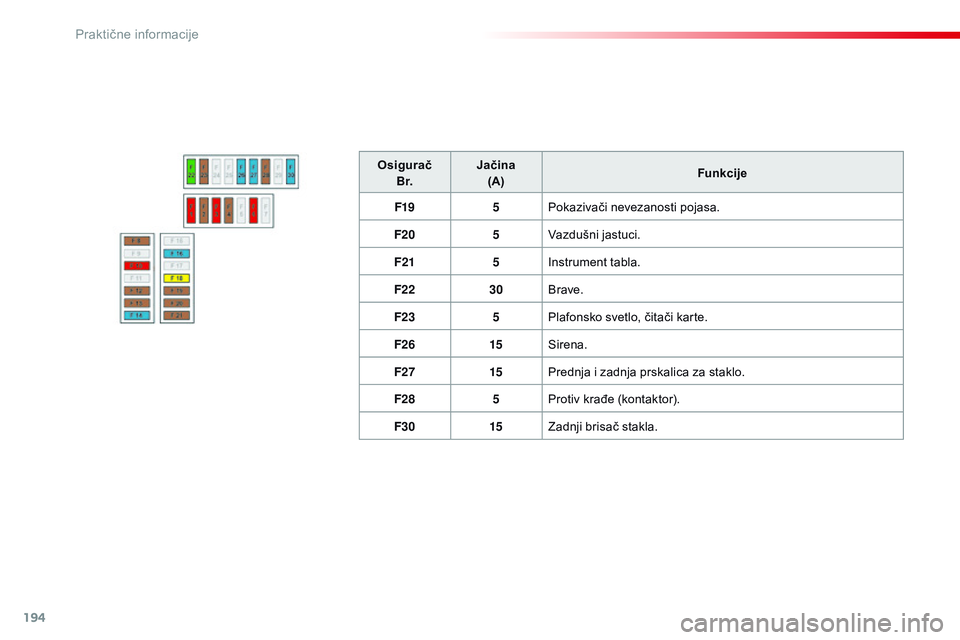

OsiguračB r. Jačina
(A) Funkcije
F19 5Pokazivači nevezanosti pojasa.
F20 5Vazdušni jastuci.
F21 5
in

strument tabla.
F22 30Brave.
F23 5Plafonsko svetlo, čitači karte.
F26 15
sir

ena.
F27 15Prednja i zadnja prskalica za staklo.
F28 5Protiv krađe (kontaktor).
F30 15
za

dnji brisač stakla.
Praktične informacije

195
C4-cactus_sr_Chap09_info-pratiques_ed02-2014

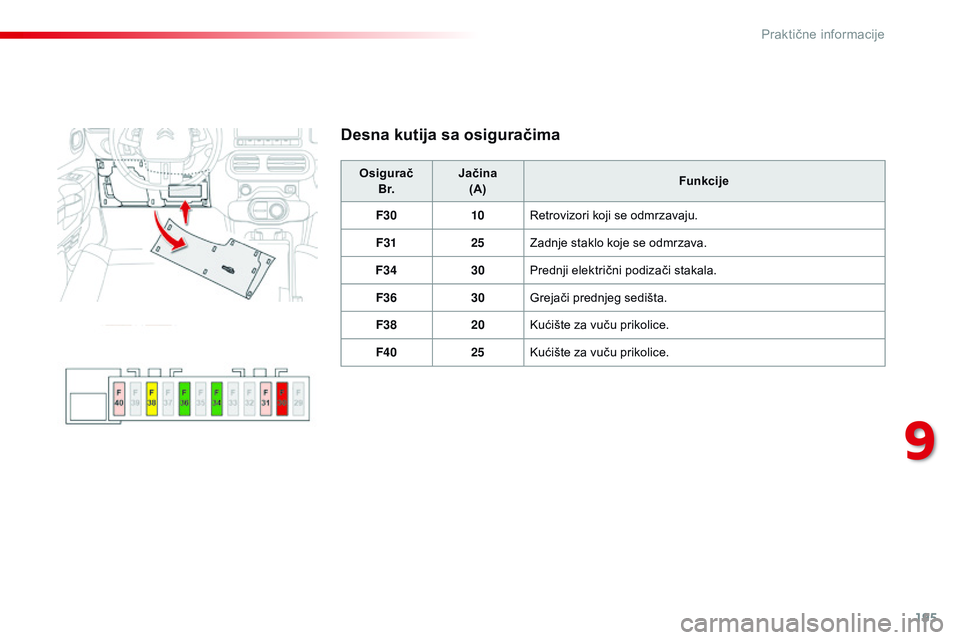

Desna kutija sa osiguračima
OsiguračB r. Jačina
(A) Funkcije
F30 10
re

trovizori koji se odmrzavaju.
F31 25
za

dnje staklo koje se odmrzava.
F34 30Prednji električni podizači stakala.
F36 30Grejači prednjeg sedišta.
F38 20
ku

ćište za vuču prikolice.
F40 25
ku

ćište za vuču prikolice.
9
Praktične informacije

196
C4-cactus_sr_Chap09_info-pratiques_ed02-2014

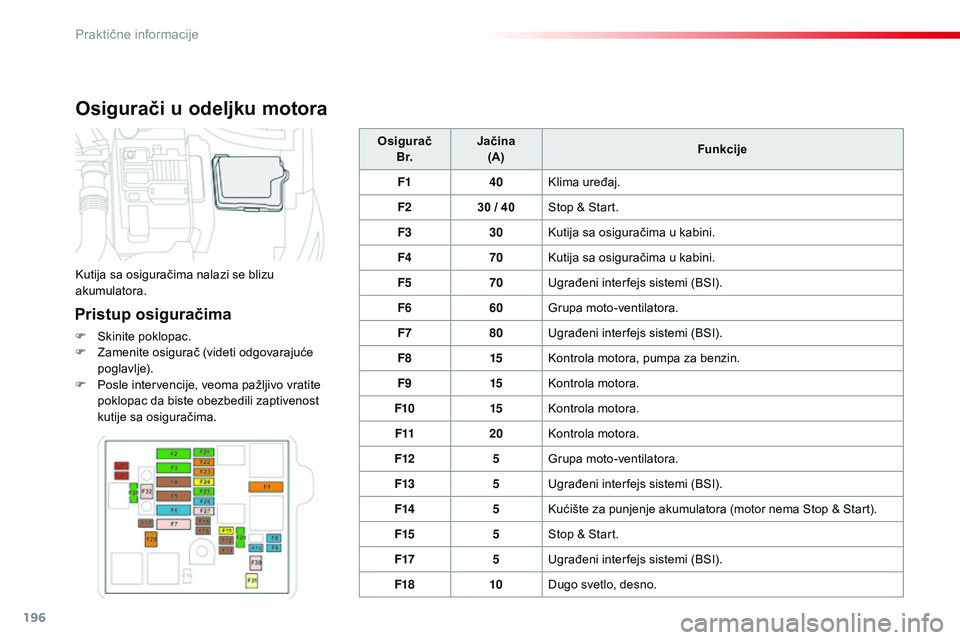

Osigurači u odeljku motora
Pristup osiguračima
F skinite poklopac.
F za menite osigurač (videti odgovarajuće
p o g l av l j e).
F

P
osle intervencije, veoma pažljivo vratite
poklopac da biste obezbedili zaptivenost
kutije sa osiguračima. Osigurač

Br . Jačina

(A) Funkcije
F1 40
kl
ima uređaj.
F2 30 / 40
st
op & s
t
art.
F3 30
ku
tija sa osiguračima u kabini.
F4 70
ku
tija sa osiguračima u kabini.
F5 70Ugrađeni inter fejs sistemi (B
s
i
)
.
F6 60Grupa moto-ventilatora.
F7 80Ugrađeni inter fejs sistemi (Bs i) .
F8 15
ko

ntrola motora, pumpa za benzin.
F9 15
ko

ntrola motora.
F10 15
ko

ntrola motora.
F11 20
ko

ntrola motora.
F12 5Grupa moto-ventilatora.
F13 5Ugrađeni inter fejs sistemi (B
s

i
)
.
F14 5
ku

ćište za punjenje akumulatora (motor nema s
t
op & s
t
art).
F15 5
st

op & s
t
art.
F17 5Ugrađeni inter fejs sistemi (B
s

i
)
.
F18 10
du

go svetlo, desno.
ku
tija sa osiguračima nalazi se blizu
akumulatora.
Praktične informacije

197
C4-cactus_sr_Chap09_info-pratiques_ed02-2014
Osigurač
Br . Jačina

(A) Funkcije
F19 10
du

go svetlo, levo.
F20 30
ko

ntrola motora.
F21 30Pokretač.
F22 40Pilotirani menjač.
F23 40
aBs,

es
C
.
F24 20
aBs,

es
C
.
F25 30
ku

tija sa osiguračima u kabini.
F26 15Pilotirani menjač.
F27 25Ugrađeni inter fejs sistemi (B
s

i
)
.
F28 30
si

stem za kontrolu zagađenja kod d
i
zel vozila (
ad
Blue
®).
F29 40Prednji brisač stakla.
F30 80
ku

ćište za predgrevanje svećica.
F31 100
do

datno grejanje (
di

zel).
F32 80
el

ektrični servo - upravljač.
9
Praktične informacije

198
C4-cactus_sr_Chap09_info-pratiques_ed02-2014

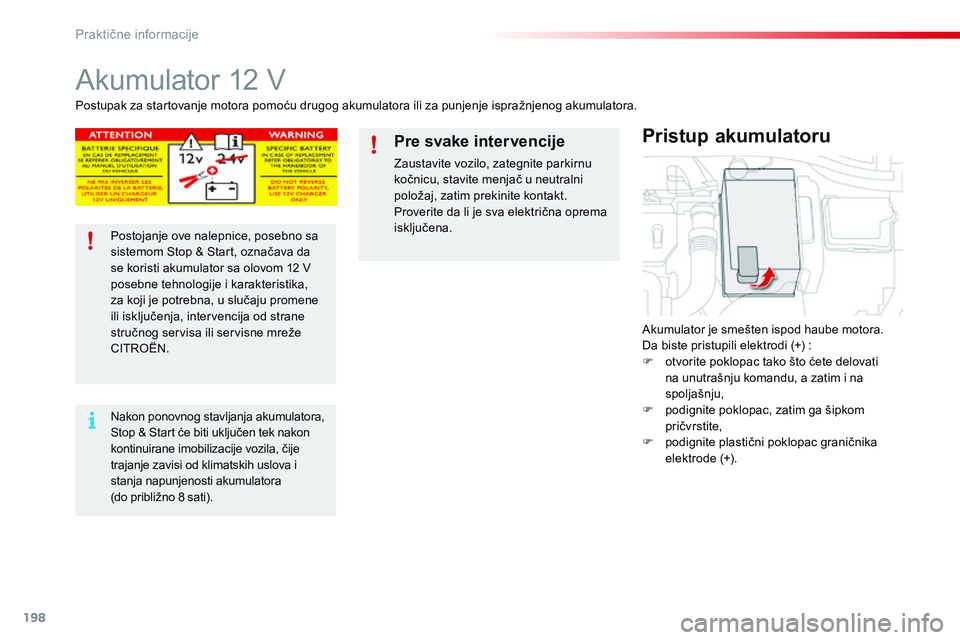

akumulator 12 V
akumulator je smešten ispod haube motora.da biste pristupili elektrodi (+) :
F

o
tvorite poklopac tako što ćete delovati
na unutrašnju komandu, a zatim i na
spoljašnju,
F

p
odignite poklopac, zatim ga šipkom
pričvrstite,
F

p
odignite plastični poklopac graničnika
elektrode (+).
Pristup akumulatoru
Postupak za startovanje motora pomoću drugog akumulatora ili za punjenje ispražnjenog akumulatora.
Postojanje ove nalepnice, posebno sa
sistemom
s
t
op & s
t
art, označava da
se koristi akumulator sa olovom 12 V
posebne tehnologije i karakteristika,
za koji je potrebna, u slučaju promene
ili isključenja, intervencija od strane
stručnog servisa ili servisne mreže
C
i T
r
o
Ën.
na

kon ponovnog stavljanja akumulatora,
st

op & s
t
art će biti uključen tek nakon
kontinuirane imobilizacije vozila, čije
trajanje zavisi od klimatskih uslova i
stanja napunjenosti akumulatora
(do približno 8 sati).
Pre svake intervencije
zaustavite vozilo, zategnite parkirnu
kočnicu, stavite menjač u neutralni
položaj, zatim prekinite kontakt.
Proverite da li je sva električna oprema
isključena.
Praktične informacije
